自动烧录机作业指导书

作业指导书
F300
一.烧程序

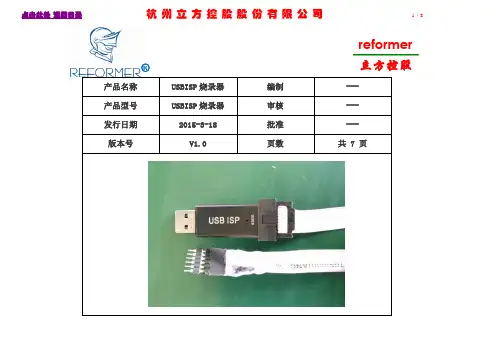

1.将烧录版（参照下图）插入电脑的USB口，
2.从FTP上把FlashMagic烧录软件下载下来，解压即可使用
3.打开FlashMagic文件，如图
运行flash magic后出现如图所示界面
4.点击Select Device，选择与PCBA里的CPU对应的型号，F300默认选
LPC2365（如图2）
5.选择串口，点击COM Port，选择与烧录版相同的串口（如图3）
图3 6.选择波特率，点击Baud Rate，选择230400，
7.第二步选择如图所示：
8.选择程序，点击Browse,选择与生产通知单里的软件版本相同的版本（每
次烧录请从FTP下载，防止程序出错）
9.烧录前，拿到PCBA，先检查一下PCAB是否有连锡，或是脚位错位等现
象，如果无进入下一项
10.将烧录线接上F300PCBA上的USB,这时终红绿灯常亮，点击FlashMagic
里面的Start。

直到进度条结束，旁边显示Finished。

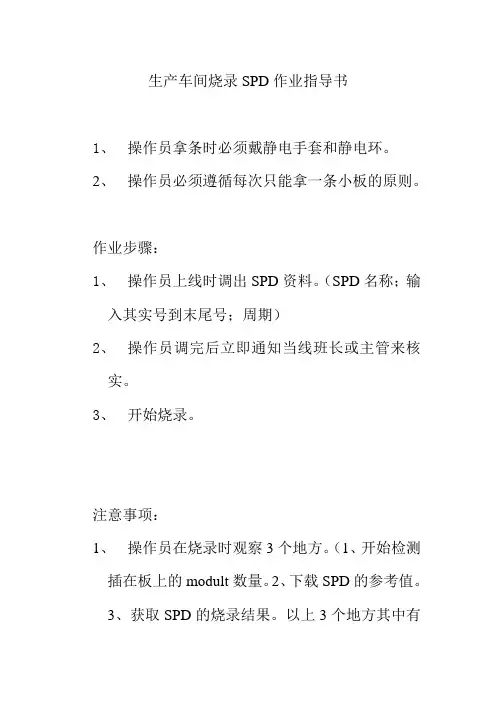

生产车间烧录SPD作业指导书
1、操作员拿条时必须戴静电手套和静电环。

2、操作员必须遵循每次只能拿一条小板的原则。

作业步骤：
1、操作员上线时调出SPD资料。

（SPD名称；输入其实号到末尾号；周期）
2、操作员调完后立即通知当线班长或主管来核实。

3、开始烧录。

注意事项：
1、操作员在烧录时观察3个地方。

（1、开始检测插在板上的modult数量。

2、下载SPD的参考值。

3、获取SPD的烧录结果。

以上3个地方其中有
出现短路失败超时都表示没录入SPD值，要重新烧录。

）
2、操作员烧录完一个单时在SPD统计表上要备注序列号的最后一位数。

3、操作员在烧录过程中不能乱更改程序。

4、操作员要把良品和不良品区分开来。

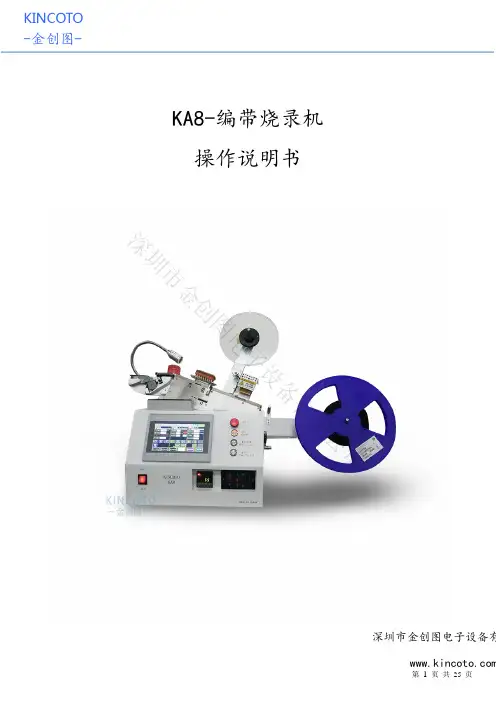

KA8-编带烧录机操作说明书深圳市金创图电子设备有限公司深圳市金创图电子设备有目录一、技术参数1.1、外观结构-------------------------------第3页 1.2、主要技术指标---------------------------第3页 二、设备配件安装2.1、编带料盘支架安装-----------------------第4页 2.2、编带料膜支架安装-----------------------第5页 三、设定基本参数（生产准备）3.1、烧录设定-------------------------------第6页 3.2、时间设定-------------------------------第8页 3.3、运动控制-------------------------------第10页 3.4、热压设定-------------------------------第12页 3.5、手动烧录-------------------------------第13页四、生产操作流程4.1、不同宽度载带和型号调机-----------------第13页 4.2、载带上料烧录---------------------------第16页 五、常规故障排除5 .1、NG 处理-------------------------------第23页 5 .2、断带处理------------------------------第24页深圳市金创图电子设备有限公司一、技术参数1.1、外观结构.深圳市金创图电子设备有限公司1.2、主要技术指标规格型号:KA8测试夹具：探针操作界面：LCD触控环境湿度：10%-95% 不结露主机尺寸：805x485x665mm（长x宽x高）电源 :110V/220V 50Hz功率 ：0.12k 重量 ：26kg二、设备配件安装2.1、编带料盘支架安装图2-1-料盘支架安装在设备右侧四颗螺丝上图2-2 料膜支架图2-2 料盘支架深圳市金创图电子设备有限公司图2-1-料盘支架上的航空插头连接固定到设备右侧对应的接口2.2、编带料膜支架安装图2-2-料膜支架上固定到设备上侧对应的螺丝孔位深圳市金创图电子设备有限公司三、设定基本参数（生产准备）设定基本参数、刚开始使用前，需要设定的基本参数；3.1、烧录设定1、烧录工位数量设定 点击按钮来开启或关闭烧录工位。

作业指导书产品名称 适用全部机型生产项目 烧录IC 软件文件编号 文件版本 V1.0 工序名称工位序号工位人数1工位工时秒准备先连接好烧录器数据线，并将相对应的IC 座装入烧录座内；打开计算机和烧录器电源。

使用工具及夹具工艺要求（注意事项）：1、放IC 时一定要小心，避免损坏IC 和烧录座。

2、IC 一定不能装反,拆板的IC 一定要先检查引脚上有没有锡短路,否则容易损坏烧录座.3、烧录人员必须经过培训才能上岗操作，烧录时一定不能动计算机其它程序。

4、如不良现象立即反馈管理人员来解决。

1、有线静电环2、油性笔3、计算机4、烧录器（GAME8或ALL-11）1 若干 1 1作业步骤：1、运行烧录软件：用鼠标双击图标“GANG-08”，（不同烧录座对应不同的烧录软件）。

2、选择IC牌子：出现程序启动画面后，点击“Device”菜单，调出IC牌子选择表，然后选择要烧录IC相对应的牌子，然后点击“OK”；3、选择IC型号：这时出现要烧录的IC所在公司生产的IC型号，选择IC的型号后点击“Run”；这时烧录座如要选择跳线，则按电脑提示跳线，跳好线后点击“OK”，如烧录座没有跳线则直接进入烧录界面；4、调入要烧录的软件：点击菜单“File”，选取“Load Programmer Buffer”，这时选择要烧录软件，点击“打开”，然后选择“00”，点击OK。

5、★★★检查软件校验码（Buffer Checksum）：调入软件后，这时Buffer Checksum后会出现四位的校验码，该码要与《电子设计文件通知单》的校验码相对应即表明要烧录的软件正确。

如不正确应立即反馈相关部门来解决。

★★★★★★★★★★★★★★★★6、烧录软件：点击“Progra m”按钮，将要烧录的IC装入IC座内，装好后按烧录座上的烧录按钮。

当烧录完成后，如烧录成功则显示“OK”，烧录失败则显示红色的“Error”字符，烧录OK的IC 对应的每个烧录座的指示灯亮，表明该IC烧录成功。

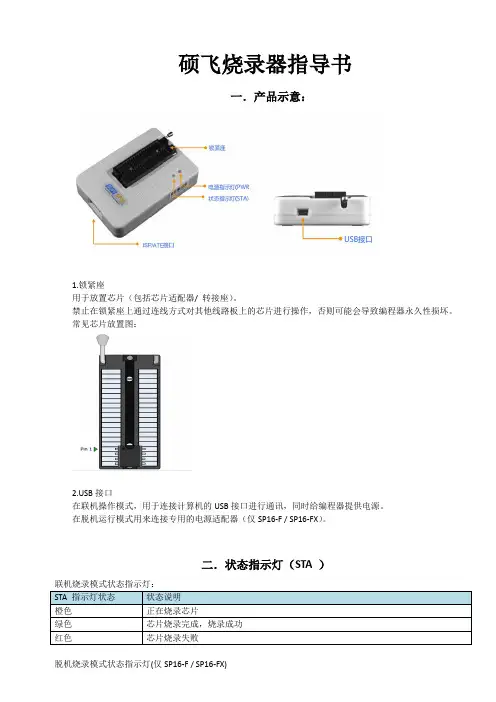

硕飞烧录器指导书一．产品示意：1.锁紧座用于放置芯片（包括芯片适配器/ 转接座）。

禁止在锁紧座上通过连线方式对其他线路板上的芯片进行操作，否则可能会导致编程器永久性损坏。

常见芯片放置图：B接口在联机操作模式，用于连接计算机的USB接口进行通讯，同时给编程器提供电源。

在脱机运行模式用来连接专用的电源适配器（仅SP16-F / SP16-FX）。

二．状态指示灯（STA ）脱机烧录模式状态指示灯(仅SP16-F / SP16-FX)三．联机烧录1. 用USB连接编程器到计算机。

开启FlyPRO 软件。

软件启动后会自动联接编程器硬件。

编程器的相关信息将显示在软件的主窗口中。

如下图：同时编程器连接状态会显示在软件的底部状态栏。

如下图：2. 选择需要烧录的芯片型号。

点击工具栏按钮，或者菜单【芯片】-【选择芯片型号】打开“选择芯片”对话框，选择要烧录的芯片型号。

3. 查询芯片相关信息点击工具栏按钮，或者菜单【芯片】-【芯片信息】打开芯片信息说明，了解芯片的相关烧录说明以及芯片在锁紧座的放置方式/ 位置。

4. 加载烧录文件点击工具栏按钮，或者菜单【文件】-【加载文件】进行要烧录的数据文件。

5. 执行烧录烧录操作可以采用三种模式，包括手动模式、自动模式，自动量产模式。

根据不同的情况选择其中一种模式进行操作。

6. 选择自动模式在软件主窗口左侧的命令栏选择“自动操作”页。

先设置好操作内容，然后点击“自动运行”按钮，编程器便依次执行“操作内容”四．脱机烧录1.下载脱机数据在进行脱机操作之前，必须预先用电脑下载脱机数据到编程器内，数据下载操作步骤如下：a. 首先用USB电缆连接编程器到计算机，然后开启FlyPRO 软件。

b. 选择正确的芯片型号。

c. 加载要烧录的文件。

2. 点击菜单【芯片】-【脱机数据管理】-【下载脱机数据】开启脱机数据下载对话框，下载脱机数据。

如下图所示：3. 编程器脱机操作步骤如下：a. 用产品附带的电源适配器给编程器供电。

机作业指导书页次 1 / 9 1目的：为保证全自动烧录机正确的操作作业，特制订此作业指导书。

2范围：仅限LUS-TAPE-Y-XXX全自动烧录机3定义：无4权责：品质部负责IC烧录机的操作使用，及日常维护、点检。

5作业内容：5.1功能图示型号：LUSTAPE-Y-XXX制定审批生效日期机作业指导书页 次2 / 95.2操作说明:5.2.1准备工作通过主控显示屏升起探针 详见以下主控显 示屏菜单第4项 辅助功能操作说 明将未烧写料盘装 在此处； 料盘背面朝外， 编带方向顺时针 安装制定审批 生效日期取下保护固定板和 固定轴4根轴、2个保护将已烧写好料 盘装在此处； 料盘背面朝外机作业指导书页次 3 / 9编带经过固定滚轴的位置编带经过固定滚轴的位置制定审批生效日期编带保护膜撕开 固定在拆膜盘上注：此编带保护 膜一定要与编 带对齐贴合将保护固定板和 固定轴装上编带头部装进 此处固定轴内 固定编带经过固定轴 的位置机作业指导书页次 5 / 9通过电脑将程序拷入烧写器内，然后将烧写器和电源装上，如图打开烧录机背面开关电源，开始在主控显示屏设置烧录参数制定审批生效日期机作业指导书页次 6 / 95.2.2主控显示屏参数设置1、按红色菜单键2、输入密码101（按白色键1次再按1此绿色键按蓝色确认键）* ___ _输入密码后进入6、进入模式选择7、选择正常烧写模式8、选择后，按菜单键返回主菜单制定审批生效日期机作业指导书页次7 / 99、进入参数设置10、选择压膜参数设置11、查看当前温度12、当温度达标至140度后才可进行IC烧录。

13、按菜单键返回开始烧录制定审批生效日期机作业指导书页次8 / 91、进入辅助功能2、按绿色键向下移动3、选择探针上升4、按确认键开始上升1、如右图所示，显示屏出现烧录失败提示“ N”“ Y”表示OK“ O”表示待烧录主题全自动IC烧录机作业指导书文件编号版次A/0页次9 / 91、当烧录NG、错误的时候，请将右图槽内IC取出，更换已烧录OK的IC 放进槽内，再盖上保护盖，继续烧录。

文件名称六 芯片读取及烧录 2.所选择程序读取正常后，将烧录器连接机台进行芯片烧录，注意事项1.取对应转接板插入所烧写程序，注意丝印上所印有型号，如C020配备2501B转接板，使用错误将无法烧录。

2.对所选择程序必须截图存档，方便每日程序点检及日后异常追溯。

4.将烧录器连接机台后，注意LED灯显示，黄色为烧录中，绿色为烧录完成，红色为不良.
作成部门
③编写/日期
②审核/日期
①批准/日期修订次数修 订日 期审 核日 期文件编号：XDD/SMT-0001
版 本：A.1
松翰（SONIX）烧录器作业指导书第 3 页 共 3 页
1 点击“读取OTP”按钮，会将芯片中的信息读出（如果芯片有加密则只能读出部分数
据），并显示在信息框中.
3.程序选取正确后必须读取1PCS芯片，点检芯片是否正确，并如实填写<烧录点检表>.。

IC烧录机操作指南第A0版
1. 目的
为规范IQC在烧录IC时的正确操作步骤，特制定本操作指南。

2. 范围
适用于IQC对所需烧录IC进行烧录。

3. 职责
烧录程序操作者严格按以下内容要求进行作业。

4. 相关文件
《烧录机操作说明书》
5. 程序
5.1 烧录前的检查及准备
1）确认电源插座为交流220V电源；
2）确认烧录机电源线是否接好；
3）确认所要烧录的IC型号是否与要烧录的软件相符。

5.2 具体操作方法
1）打开SmartPRO Programmer软件，选择smartpro 5000ude 的编程器型号，点击确定，OK后，会出现以下画面。

制订：审核：生效日期：
IC烧录机操作指南第A0版2）点击主画面中的选择按钮，会出现以下界面。

3）在选择器件菜单中，选择所需IC的厂商、器件、类型，如型号较复杂的IC，可在器件名称中输入你所要查找的IC型号，选择OK后，点击此画面中的选择按钮。

注：在选择器件时一定要注意你所选择的IC型号是否与你要烧录的IC型号相否。

4）把你所要烧录IC的软件另存为一个磁盘中，方便下面步骤的操作。

点击上述画面中的按钮，画面会出现以下图画。

制订：审核：生效日期：
IC烧录机操作指南第A0版在查找范围中，选择你所存软件的路径，OK后点击文件类型。

注：所选的文件类型必须是Bin Finle(*.bin)这个文件类型，才能显示所烧录IC的软件。

如下图所示，再点击打开按钮，此软件就已打开。

5）点击主画面中的量产按钮，会出现以下画面。

制订：审核：生效日期：。
