裂缝测宽仪操作规程
《裂缝测宽仪操作规程》
一、设备准备
1. 将裂缝测宽仪放置在平整的工作台上，确保周围无杂物。
2. 检查裂缝测宽仪的各个部件是否完好，有无损坏或缺失。
3. 准备好测宽仪需要使用的相关配件和标尺。
二、环境准备
1. 确保操作环境通风良好，避免有害气体的滞留。
2. 保持操作区域整洁，避免杂物干扰操作。
三、操作步骤
1. 将测宽仪平放于裂缝上，调整测宽仪的位置，使其与裂缝平行。
2. 使用调节螺丝来微调测宽仪的位置，直至完全贴合裂缝。
3. 用标尺测量裂缝的宽度，并记录下来。
4. 移动测宽仪至下一个位置，重复以上步骤，直至整个裂缝的宽度都被测量完毕。
5. 对测量结果进行整理和分析，制作裂缝宽度的测量报告。
四、注意事项
1. 在操作裂缝测宽仪时，要小心轻放，避免碰撞和摔落，导致仪器损坏。
2. 在测量裂缝宽度时，要确保测宽仪的位置准确，避免测量偏差。
3. 在测量结束后，要及时清洁和保养裂缝测宽仪，确保下次使
用时能够正常工作。
五、结束工作
1. 将裂缝测宽仪和配件整理好，放回指定位置。
2. 清理操作区域，将工作台和周围环境恢复整洁。
3. 对操作人员应进行操作规程的总结和评价，及时修正不足之处。
通过以上规程的操作，可以确保裂缝测宽仪的正常使用，提高测量的准确性和工作效率，保障施工质量和安全。
PTS-C10裂缝观测仪操作规程1.仪器连接：将显微放大探头电缆上的接口连接到主机顶部的航空插座中。
2.开机：按下电源开关，屏幕显示产品信息15秒后进入主程序，屏幕显示有（启动测试）、（图片查看）、（系统信息）三个程序图标，同时探头照明灯点亮表示二者连接正常。
3.启动启动测试：通过左右键选择（启动测试）。
按“确认键”，启动测量界面。
此时液晶屏幕上方出现测试编号（按键盘左右键选择光标位置，按“确认键”调整测试编号数值）。
同时在屏幕中间出现蓝色的扫描基线（自动判读线，2条垂直蓝线将实时扫描裂缝并判定其边缘，实时显示出裂缝的宽度数值，精度为0.01mm），并在屏幕下方显示出红色电子刻度标尺（2mm辅助读数线，在裂缝边缘不明显或其他情况下可采用人工读数，最小刻度为0.02mm，估读裂纹精度为0.01mm）。
程序默认使用40X（2mm）探头（可以在测量屏幕的右上角看见蓝色40X的标记，要使用20X探头，可在测量状态下按键盘左右键选择放大标记，按“确认键”进行刻度切换），使用20X探头时，屏幕右上角提示20X，同时屏幕下方红色电子刻度标尺的刻度变为4mm.4.裂缝捕捉及测量：直接将探头紧靠被测裂缝的两端，即可在液晶显示屏上看到被放大的裂缝，微调探头使裂缝与扫描线垂直交叉，程序将自动捕捉到屏幕中与蓝色扫描基线交叉的裂缝，与裂缝平行的2条蓝色垂线将自动锁定该裂缝2侧的边缘，程序将自动计算并实时显示裂缝的宽度数值（如屏幕中有多条裂缝与蓝色扫描基线交叉，则程序将优先读取靠近屏幕中心的裂缝）。
顺裂缝发展方向移动探头，扫描线将实时显示所扫描到的裂缝宽度。
5.拍照：在测量状态按下主机上或探头上的“拍照键”，拍照指示灯会闪亮表示拍照成功，同时裂缝编号自动增加1，如果主机插有U盘，系统将优先保存带裂纹宽度数值的裂缝图像到U盘中，用户可在主机上浏览所储存的图像或用U 盘下载图片到电脑上。
如主机没有插U盘，系统将保存图片到主机内的闪存中（28M），用户可浏览所储存的图像，但关机后该图片自动消失。
裂缝深度测试仪使用方法测试仪如何操作裂缝深度测试仪应用的是声波绕射原理，它是一款集测试，存储，传输于一体的智能型无损检测设备，它的紧要用途为测量混凝土裂缝深度和超声波在混凝土中的传播速度。
裂缝深度测试仪应用的是声波绕射原理，它是一款集测试，存储，传输于一体的智能型无损检测设备，它的紧要用途为测量混凝土裂缝深度和超声波在混凝土中的传播速度。
裂缝深度测试仪使用方法：1.适用于构件的单侧裂缝，不适用于双面贯穿的裂缝；2.裂缝内不能有积水、泥浆；3.裂缝纵深走向应与混凝土表面基本垂直，否则对测试结果产生影响；4.混凝土表面清洁平整；5.换能器通过耦合剂与混凝土表面耦合，耦合剂可选用较廉价的膏体，如凡士林、黄油、浆糊等；6.为了避开混凝土内部的绕射声波被横跨裂缝的钢筋短路，两个换能器的连线方向不宜与混凝土内部的钢筋走向平行，而应形成确定的夹角。
—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。
相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。
浓度计测试仪检测酸性溶液的使用方法，它是要结合这种仪器使用说，酸性溶液是一种常用的试验室液体，比如盐酸，硫酸，硝酸。
检测酸性溶液用这种浓度计测试仪，相对比较简单些，由于这种浓度计测试仪是新型密度计，操作便利快捷，测量。
实在是如何操作，下面讲解：酸性溶液是什么酸性是指一种物质在溶剂中能向其它物质供应氢离子的本领。
25℃下，当pH7时，溶液呈酸性，酸性溶液就是H^+的浓度大于OH^—的浓度的溶液，常用有盐酸，硫酸，硝酸。
浓度计测试仪是什么浓度计测试仪是一种电子液体密度计，电子密度计是将现代微电子技术与阿基米德原理相结合而研发出来的新型密度测试仪器，测量过程仅需数秒钟，瞬间显示硫酸浓度。

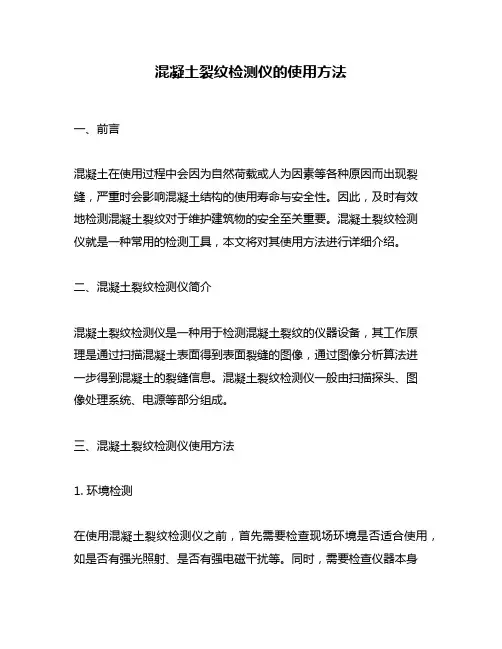

混凝土裂纹检测仪的使用方法一、前言混凝土在使用过程中会因为自然荷载或人为因素等各种原因而出现裂缝，严重时会影响混凝土结构的使用寿命与安全性。
因此，及时有效地检测混凝土裂纹对于维护建筑物的安全至关重要。
混凝土裂纹检测仪就是一种常用的检测工具，本文将对其使用方法进行详细介绍。
二、混凝土裂纹检测仪简介混凝土裂纹检测仪是一种用于检测混凝土裂纹的仪器设备，其工作原理是通过扫描混凝土表面得到表面裂缝的图像，通过图像分析算法进一步得到混凝土的裂缝信息。
混凝土裂纹检测仪一般由扫描探头、图像处理系统、电源等部分组成。
三、混凝土裂纹检测仪使用方法1. 环境检测在使用混凝土裂纹检测仪之前，首先需要检查现场环境是否适合使用，如是否有强光照射、是否有强电磁干扰等。
同时，需要检查仪器本身是否处于正常状态，如探头是否完好无损、电源是否充足等。
2. 操作步骤(1) 准备将混凝土裂纹检测仪的电源插头插入电源插座，并将电源开关打开。
然后将探头连接至主机，调整探头的高度和角度使其与混凝土表面保持垂直，并调整扫描范围。
(2) 扫描通过启动混凝土裂纹检测仪的扫描功能，探头开始扫描混凝土表面，获取混凝土表面裂缝的图像。
在扫描过程中，需要保持探头与混凝土表面的距离恒定，同时保持探头的角度稳定，以保证扫描结果的准确性。
(3) 图像处理扫描结束后，将混凝土裂纹检测仪的图像处理系统连接至计算机，将扫描结果传输至计算机中进行图像处理。
在图像处理过程中，需要对图像进行增强、分割、纠偏等处理，以得到更准确的混凝土裂纹信息。
(4) 分析结果通过图像分析算法，对混凝土表面裂缝的信息进行分析，得出混凝土的裂纹信息。
同时，需要对分析结果进行判断和分类，以确定裂缝的类型和危害程度。
最后，将分析结果输出至打印机或计算机中进行保存和打印。
四、使用注意事项1. 在使用混凝土裂纹检测仪之前，需要仔细阅读使用说明书，并进行充分的培训和练习。
2. 在使用混凝土裂纹检测仪时，需要保持仪器的稳定性，避免振动和冲击。
HZJC/CZGC1-1.0-2021-48
裂缝综合测试仪(ZBL-F800型)操作规程
一、选择好构件测试部位，清除构件测试部位表面的尘土和杂物。
二、在待测构件上布置测线、测点。
测线应与待测裂缝垂直，尽量避免与钢筋平行。
三、裂缝深度测试：将两根信号线的一端分别插入主机前面板的发射、接受换能器接口上，将另一端分别与发射、接收换能器接链好。
四、打开仪器设备，检查各部件是否正常。
五、设置构件名及裂缝名。
六、将发射、接收换能器置于待测裂缝的两侧对称位置，换能器与混凝土面之间应该使用耦合剂，以保证接收信号的强度。
七、点击扫描按钮开始进行测试，在动态采样的过程中，缓慢移动发射、接收换能器，直到找到波形反向的临界点，然后点击停止按钮停止测试。
八、用盒尺测量两个换能器的中心距L或者分别测量两个换能器中心到裂缝的距离LI和L2,将任意两个值输入到相应的测距框中。
九、点击计算深度按钮，当前缝深值发生改变，点击保存按钮，将该裂缝的相关信息存储起来。
DJCK-2裂缝测宽仪操作规程
一、使用方法
1.裂缝宽度测量：用电缆连接显示屏和测量探头，打开电源开关，将测量探头的两支脚放置在裂缝上，在显示屏上可看到被放大的裂缝图像，稍微转动摄像头使裂缝图像与刻度尺垂直，根据裂缝图像所占刻度线长度，读取裂缝宽度值（见图2）。
图2 裂缝宽度测量示意图
2.仪器校验：校验标准刻度板上分别有宽度为0.02、0.10、0.20和1.00mm的刻度线。
分别把摄像测量头支脚放在不同宽度的刻度线上，屏幕上读取相应的刻度线宽度。
当误差小于0.02mm时，仪器方可正常使用。
二、注意事项
1. 使用前应先进行校验，校验正常后，再使用；
2. 校验时，误差超过0.02mm时，请将仪器送回厂家校验维修。
3. 摄像镜头：可用橡皮囊吹或用软毛刷进行清洁；
4. 用后应及时充电，长期不用每月应充电一次。
5. 连接测量探头的插头为自锁式插头，插连线时将信号线插头的红点与探头的红点对齐后插入即可，拔下时用手捏住插头根部的螺纹处直接拔出。
切勿左右旋转或用力拉线，以免造成探头内部线路损坏。
五、故障排除
1. 按下电源，屏幕无显示：①检查连线是否连接好；②电池是否充足电。
2. 观测裂缝时，边缘图像模糊，检查被测裂缝表面是否高低不平，调整测量探头使之垂直于裂缝。
3. 校验时，刻度线边界模糊：检查校验板是否为正面朝上。
如有侵权请联系告知删除，感谢你们的配合！。
多用途智能裂缝测深仪安全操作及保养规程1. 前言多用途智能裂缝测深仪是一种用于测量建筑物或地表上裂缝的深度的设备。
在使用过程中，为了确保操作人员的安全以及设备的正常运行，有必要制定一套安全操作和保养规程。
2. 安全操作规程2.1 设备检查在使用多用途智能裂缝测深仪之前，需要进行设备检查，以确保设备的正常工作状态和安全性能。
具体操作如下：•检查设备外观是否完好，无裂痕或破损。
•检查电源线和连接线是否正常，无断裂或短路。
•检查显示屏和按键是否正常工作。
•检查传感器是否固定牢固。
2.2 操作步骤在进行测量之前，请按照以下步骤操作多用途智能裂缝测深仪：1.将设备放置在平稳的表面上，并接通电源。
2.按照设备说明书连接传感器。
3.打开设备电源，等待设备进入正常工作状态。
4.调整设备参数，如测量模式、单位等，根据需要进行设置。
5.将传感器放置在待测裂缝上，确保传感器与裂缝表面接触紧密。
6.按下测量按钮，等待测量结果显示在设备屏幕上。
7.根据需要，可以保存测量结果或进行其他操作。
8.测量完成后，关闭设备电源，并进行下一步操作或保养。
2.3 注意事项在操作多用途智能裂缝测深仪时，需要注意以下事项：•请在干燥的环境中使用设备，避免设备进水或与湿度较高的环境接触。
•在操作设备时，请戴好防静电手套，避免静电对设备的损坏。
•请勿将设备暴露在高温或低温环境中，以免影响设备的性能。
•如果设备出现异常情况（如设备冒烟、异味等），请立即停止使用并与售后服务中心联系。
•请勿随意更换设备内部零部件，以免影响设备的安全性能。
3. 保养规程3.1 日常保养每天或每次使用后，请按以下步骤进行设备保养：1.将设备存放在干燥通风的地方，避免阳光直射或潮湿。
2.使用干净的软布或纸巾清洁设备外壳，避免使用有腐蚀性或磨损性的清洁剂。
3.定期检查电源线和连接线，如发现破损或短路，请及时更换。
4.检查设备连接接头是否松动，如有松动请重新固定。
3.2 定期保养定期保养主要包括更换设备内部零部件和进行设备维修。
WC205-⑥-6
云南省交通规划设计研究院试验检测中心
裂缝综合测试仪操作方法
一、试验步骤
1、裂缝深度检测：
（1）、测试条件：
利用本仪器对结构混凝土裂缝深度检测时，要求被测的裂缝内无耦合介质（如水、泥浆等），以免造成超声波信号经过这些耦
合介质“短路”。
（2）、自动检测：
自动检测裂缝深度时，必须先测试一组不跨缝数据，再测试一组跨缝数据，然后才能进行深度计算。
（3）、手动检测：
手动检测方式主要是根据波形相位发生变化时测距和裂缝深度之间的关系来得到缝深值
2、裂缝宽度检测：
测量裂缝宽度时，将摄像头放在待测裂缝上摄像头将裂缝图片传输到仪器并显示在液晶屏上，待图像清晰后,可自动识别裂缝轮廓,进行自动实时判读,从而得到裂缝自动判读的宽度,停止捕获后仪器获得当前帧图片，然后可对当前图片进行手动判读处理，从而得到裂缝手动判读的宽度。
二、注意事项
1、使用仪器前仔细阅读说明书。
2、仪器长期不用，充电电池会自然放电，导致电量减少，使用前应再次充电。
3、每次使用完本仪器后，应该对主机、换能器等进行适当清洁，以防止水、泥等进入接插件或仪器，从而导致仪器的性能下降或损坏。
ZBL-F610 裂缝测深仪操作规程操作规程测量前准备与开机测试前的准备工作如下：1. 选择好构件的测量部位；2. 清除构件测量部位表面的尘土和杂物；3. 清除换能器底部的杂物和残杂的耦合剂；4. 将换能器和主机连接；5. 打开仪器，自动进入主菜单。
1、自动检测方法分 3 步完成裂缝深度的测试工作：第一步：不跨缝测试，得到构件的平测声速。
该步要求在构件的完好处（平整平面内，无裂缝）测量一组特定测距的数据，并记录每个测距下的声参量，通过该组测距及对应的声参量，计算出超声波在该构件下的传输速度。
L3L2L1L0图2-3如图2-3 所示，在构件的完好处分别测量测距为L0、L1、L2、以及L3…时的声参量，计算出被测构件混凝土的波速。
条件允许时，尽量进行不跨缝数据测试，以获得准确的声速和修正值。
当不具备不跨缝测试条件时，可以直接输入声速。
需要指出的是，声速是对应于构件而非裂缝，无需在测量每个裂缝时都测量声速，只要是在同一个构件下，只测量一次声速即可。
第二步：跨缝测试，得到一组测距及相应的声参量。
L1L0图2-4如图2-4 所示为跨缝测试示意图，测量一组与测距L0、L1、L2…相对应的超声波在混凝土中的声参量，为第三步的计算准备数据。
该组测距在测量前设定，ZBL-F610 是用初始测距L0 累加测距调整量ΔL 来得到的。
第三步：计算裂缝深度。
2、手动检测方法手动检测方式根据波形相位发生变化时测距和裂缝深度之间的关系而得到缝深。
a 测距较小b 临界点附近c 测距较大图2-5手动检测的首要目的就是寻找波形相位变化点，如图2-5 所示，从 a 到 b 再到 c 缓慢移动换能器的过程中就会出现波形相位变化的现象。
移动过程中只要发现波形相位发生跳变（图b），立即停止移动，记录当前的位置并输入到仪器，即可得到缝深。
裂缝综合测试仪安全操作及保养规程1. 前言裂缝综合测试仪是用于测试材料强度及硬度的一种常用实验仪器。
然而，由于其测试过程中涉及到高压力及高温等因素，如果操作不当或保养不到位，不仅会影响测试结果，还会对使用者造成不可逆的伤害。
因此，为了保障使用者的人身安全和设备的正常运作，本文将详细介绍该设备的安全操作及保养规程。
2. 安全操作规程2.1 准备工作在使用裂缝综合测试仪进行测试之前，需要执行以下准备工作：•确保测试设备的安全状态，如电源、气源、水源等均已正常连接，无漏电、漏气、漏水等状况。
•预热测试设备至设定温度。
在预热过程中不得触摸测试设备、控制面板、电缆等部位。
•佩戴必要的个人防护装备，如防护眼镜、手套、耳塞等。
2.2 操作步骤在进行测试过程中，需要遵循以下操作步骤：2.2.1 样品制备•样品应按照测试要求进行制备，并符合国家标准或行业标准要求。
•样品的外表面需要进行处理，以保证与试验孔面垂直并达到平整度。
2.2.2 仪器调节•在使用测试仪前，先进行相应的调整，以达到测试要求。
•仪器的调节应由专业的操作人员进行，操作前需要确认仪器已预热并达到设定温度。
2.2.3 试验操作•操作人员应按照测试要求，进行试验操作，尽量避免超过设定的测试条件。
•在试验过程中，操作人员应在设备旁观察，防范安全事故的发生。
2.3 安全指导•在使用过程中，应尽可能减少操作人员的接触，以避免烫伤或电击等危险。
•在测试设备运行时，应保持平稳，不能突然停止或加速。
•操作人员应按照仪器操作说明书进行操作，不得任意修改仪器参数或进行自主操作。
3. 保养规程3.1 日常保养•在测试设备运行过程中，应不断检查仪器的各项参数，保持设备的正常运行。
•对设备外表面进行清洁，避免对试验影响。
•定期检查仪器的电源、气源等硬件设施，保证设备正常使用。
3.2 定期维护•定期按照操作手册进行维护保养及更换设备零部件。
•在设备更新升级时，需要按照设备更新说明进行处理。
BJQF-1型混凝土裂宽测深仪1、开、机PDA2、在桌面界面下，用手写笔点击屏幕我的设备图标，点开后运行裂缝仪程序，即可运行测量软件。
3、将PDA的探头连接好，打开探头和PDA的开关，选择自动测量，此时屏幕上自动显示当前裂缝的宽度，移动侧头可连续测量。
当裂缝特别细小时，可点击工具的放大菜单对裂缝进行、缩小查看全部裂缝。
当测量数据稳定后，点击保存。
BJCS-1裂缝测深仪操作规程1、测点布置每条裂缝布置一个或多个测点1收发探头应跨缝布置于裂缝的两侧，他们之间的连线垂直于北侧裂缝，：并且收发探头应处在两根钢筋中间位置为宜。
2应避免探头连线与附近的钢筋在即距离范围内平行。
3置测点时，应尽量选择两探头连线方向的周边范围内混凝土表面大致平整部位。
若不平整，可使用砂轮打磨到大致平整。
2、连接主机测点布置好就可以连接主机，先把收发探头可靠的连接到主机上，接着把探头间距自动读取器牢固的连接到主机上。
打开电源，主机启动后直接进入主界面。
3、参数设置输入所测构件的详细信息按确定并保存返回。
4、裂缝测量1必须使用耦合剂，以保证探头地面与混凝土表面均有良好的耦合，并且在探头移动过程中偶和良好。
2 探头的移动速度不能过快，并使收发探头道裂缝距离大致相等。
5、开始测试把收发探头分别置于裂缝两侧边缘，，按测试键开始测试，发射探头将发出-哒-哒-的声音同时液晶屏将显示首波的相应状态，然后缓慢的同时等距离的向外移动收发探头，当主机一旦检测到首波相位有连续的+状态变成连续的-状态时，将自动接收发射，并计算显示出所实测裂缝深度。
6、一测测量完毕后，主机将提示你是否保存测量结果，按确定主机保存测量结果。
龟裂深度测定器操作规程
一．须由熟悉本机的性能、操作和安全要求并持有金相分析I级以上证书者进行操作。
二．开机前的准备工作：
1．检查各部件完好、电线无破损。
2．确认电源电压与仪器所要求的输入电压一致。
3．对试样表面进行预处理。
三．使用方法：
1．打开电源开关。
2．根据试件裂纹大小选择相应的量程。
3．用标准试块反复调整仪器的零点和满量程。
4．在试样无裂纹处再次调整指针到零点。
5．将探头压跨在裂纹上，读取读数。
四．使用注意事项：
1．探头四根针脚应分别位于裂纹两侧。
2．不能测试绝缘体或半导体的裂纹。
3．试件表面温度不得高于60℃。
五．关机顺序：
1．关闭电源开关，拔下电源线和探头线。
2．作好清洁工作和运行记录。
3．电池电量不足时及时进行充电。
裂缝宽度测试仪使用说明裂缝宽度测试仪使用说明裂缝宽度测试仪的测量范围是0.01毫米~2.00毫米，读数精度是0.005毫米，放大倍数是40倍。
产品特点1、采用进口传感器芯片，测试精度高2、主机屏幕带有刻度线，便于直读3、探头配置夜视功能，在黑暗环境下也可进行测试4、内置可充电聚合物锂电池，大大延长了工作时间和使用寿命技术参数1、最小分度：0.02毫米2、供电方式：内置充电锂电池，可工作7小时3、屏幕尺寸：110×80mm4、主机尺寸：140×120×45mm5、探头尺寸：35×35×40mm6、连接线长：1.5m7、整机重量：580g仪器构成1、主机（屏幕刻度线）2、测量探头3、电池充电器4、信号传输线5、刻度校验板用途概述：用于测量房屋、道路、桥梁等混凝土建筑中的裂缝宽度注意事项1. 裂缝宽度测试仪用完后，应及时放入包装套或仪器盒内，以防止灰尘进入仪器内部。
2. 仪器不得随意拆卸和乱弹试，以免影响使用寿命和损失精度。
3. 仪器要进行定期保养，使用一段时间以后，要进行擦拭净化，但不应改变仪器各零部件和整机的装配关系保养与维护：1.更换电池仪器使用 5 号干电池6 节，1.5V×69V ，电池安装在主机下方的电池盒内，当开机画面中显示电量不足或电池电压50℃）。
2. 避免靠近强磁场，如大型电磁铁、大型变压器等。
3. 仪器长时间不使用时，请取出电池，避免电池泄漏对电路造成损坏。
4. 未经允许，请勿打开仪器机壳。
使用说明：1.适用于构件的单侧裂缝，不适用于双面贯通的裂缝；2.裂缝内不能有积水、泥浆；3.裂缝纵深走向应与混凝土表面基本垂直，否则对测试结果产生影响；4.混凝土表面清洁平整；5.换能器通过耦合剂与混凝土表面耦合，耦合剂可选用较廉价的膏体，如凡士林、黄油、浆糊等；6.为了避免混凝土内部的绕射声波被横跨裂缝的钢筋短路，两个换能器的连线方向不宜与混凝土内部的钢筋走向平行，而应形成一定的夹角。
§1.概述感谢您使用DJCS-05裂缝测深仪。
DJCS-05裂缝测深仪主要用于混凝土裂缝的单点测深。
§1.1.仪器组成和主机面板、键盘说明·仪器组成：如图1—1所示，仪器的基本组成由主机、换能器和信号电缆组成。
图1-1 仪器基本组成及外观·主机面板及键盘说明见图1-2：①显示屏：显示参数设置、测试状态、测试结果、选项等内容；②开/关：打开或关闭仪器电源；③测试：进入测试状态；④：光标上移或数字增加；⑤选项：进入功能菜单；⑥：光标右移；⑦：光标左移；⑧：光标下移或数字减小；⑨取消：取消当前次的测试结果或当前操作；⑩确定：确认选择项目或测试结果确认；○11发射插口：连接发射换能器；○12串行孔插座：连接计算机，测试数据传入计算机；接收插口：连接接收换能器。
图1-2 仪器操作面板说明§1.2.主要技术指标裂缝测试深度适用范围：10—200（mm）; 200—350（mm）检测准确度：5%-10%; ≤12%；仪器存储数量：10600个测试点数据;使用环境：环境温度：-5°—40°C;相对湿度：<85%;电源：9V DC（6节5＃电池）；工作时间：＞30小时。
使用过程中，仪器出现嘟……的报警声，提示需更换电池；仪器体积：225×180×80（mm）；换能器体积：大：φ25×40（mm）；§1.3.工作原理图1-3 仪器工作原理框图DJCS-05裂缝测深仪主要由信号发射、接收，信号处理、显示、键盘操作、数据传输等单元组成，如图1-3所示。
首先由信号发射单元向砼内部发射超声波，接收换能器接收超声波信号，信号处理单元对接收的信号进行处理，根据收发间距换算裂缝的深度并显示、储存。
§2.现场测试方法操作步骤如下图所示。
§2.1. 测点布置每条裂缝可布置1个或数个测点，发射和接收换能器连线应垂直裂缝，接收和发射换能器应在垂直裂缝两根钢筋中间位置为宜，见图2-1。
裂缝宽度测定仪（型号ZBL—F101）操作步骤及检测方法一、使用方法1、裂缝测宽将测量头的两个尖脚紧靠被测裂缝，即可在LCD显示屏上看到被放大的裂缝，微调测量头的位置使裂缝尽是与刻度基线垂直，根据裂缝所占刻度线的多少判读出裂缝的宽度。
2、仪器校验校验时将测量头的两个尖脚对准校验刻度板上下边缘的两基准线，在屏幕上即可看到标准刻度的2㎜刻度线。
调整测量头的位置，使放大后标准2㎜刻度的图像与屏幕上2㎜刻度线重合，若误差不超过0.02mm，则说明仪器的放大倍数属正常范围，可以正常使用。
二、技术参数放大倍数：40倍；测量范围：0.02mm—2.0mm;最小分度：0.02mm；估读精度：0.01mm；供电方式：内置可充电锂电池，连续工作时间长达5小时屏幕尺寸：110×80㎜；主机尺寸：134×95×36（mm）；测量头尺寸：12.6×18.5mm；整机重量：600g三、注意事项1、首次使用前请进行充电，充满后充电器指示灯为绿色。
2、使用前先用仪器测量校验板上的刻度线，放大后的1mm图像与屏幕1mm刻度线的误差应小于0.02mm。
3、测量时观测方向尽可能与显示屏垂直。
4、仪器出厂前都经过严格校验，一般不需自行调节显微镜头。
当放大后的2mm图像与屏幕2mm刻度的误差大于0.02mm时，请将仪器送厂家校验。
5、测量镜头部分只能使用橡皮吹或软毛刷进行清洁。
四、故障排除故障1：按下开机按钮，屏幕无显示●检查显示屏与测量头之间的电缆是否已连接好。
●检查电池是否装好，电池电量是否充足。
故障2：观测裂缝时，裂缝边缘图像模糊不清●检查被测表面是否高低不平。
裂缝测深仪器的操作方法
裂缝测深仪器通常由仪器本体、探头、显示屏和操作按钮等组成。
以下是一般的操作方法：
1. 准备工作：确保仪器已经安装好并接通电源。
检查探头是否连接良好。
2. 设置基准：首先将裂缝测深仪器放置在需要测量的裂缝上，并按下仪器上的“清零”或“设置基准”按钮。
这一步是为了确保后续测量的准确性。
3. 开始测量：将探头对准待测裂缝，保证与裂缝平行且尽量垂直接触裂缝表面。
根据仪器的设计，按下开始测量的按钮或者将探头轻轻放置在裂缝上。
4. 等待结果：仪器通常需要一段时间来完成测量过程。
在测量期间，显示屏上会显示实时的测量结果，包括裂缝的深度等信息。
5. 记录数据：当测量完成时，将显示屏上的结果记录下来。
可以使用标尺或者其他工具来辅助记录裂缝的位置和深度等信息。
6. 关闭仪器：测量完成后，按下仪器上的关闭按钮，或者切断电源来关闭仪器。
需要注意的是，不同型号的裂缝测深仪器可能有不同的操作方法和功能，因此还需根据具体的仪器说明书来进行操作。
另外，在使用仪器时，一定要注意安全，
避免过度施力或者损坏探头等。
