裂缝深度检测

裂缝深度检测方法
裂缝深度检测方法有多种，下面列举几种常用的方法：
1. 高精度测量仪器：使用激光扫描仪、激光测距仪等高精度仪器进行裂缝深度的测量。

这些仪器能够快速、精确地测量出裂缝的深度，并记录下来供后续分析使用。

2. 图像处理方法：利用图像处理技术，对裂缝的图像进行处理，根据图像的纹理、颜色等特征来估计裂缝的深度。

这种方法适用于对裂缝进行非接触式的测量，但对图像的质量和分辨率要求较高。

3. 声学方法：利用声波的传播特性来测量裂缝的深度。

通过将声波传递到裂缝处并接收反射回来的声波信号，可以根据声波的传播时间和强度来推断裂缝的深度。

这种方法适用于对混凝土、石材等材料的裂缝进行深度测量。

4. 拍摄/摄像方法：通过对裂缝进行拍摄或摄像，然后在后期对拍摄/摄像的图像进行分析，通过测量图像上裂缝的长度和宽度等参数，结合裂缝的位置和其他特征，估计裂缝的深度。

需要根据实际情况选择合适的检测方法，不同方法有各自的优缺点和适用范围。

同时，使用多种方法进行交叉验证也能提高测量结果的准确性和可靠性。

混凝土裂缝深度检测(宁波升拓检测技术有限公司浙江宁波NCIT)对应设备：混凝土多功能检测仪（SCE-MATS）PA/B/S/SA/R/RA型概述：混凝土结构是最重要的土木、建筑结构，在社会基础设施中占据举足轻重的地位。

然而在使用过程中，不可避免地出现各种老化、劣化现象（如裂缝、混凝土强度降低等）。

同时，如果施工质量得不到很好的保证，会加速结构的劣化，从而造成社会经济的损失。

为此，我们历时10余年，与国内外相关机构合作开发了一整套针对混凝土的浇筑质量、结构的缺陷的综合解决方案和技术体系。

该方案基于无损检测技术，具有测试效率高、可靠性好、对结构无损伤等特点，可以大大地提高混凝土材料及结构的质量。

该技术体系的检测内容主要包括：1) 裂缝深度；2) 混凝土构件质量（强度及刚度）；3) 结构尺寸4) 表面剥离、脱空及内部缺陷；5) 岩体力学特性及分级测试整个技术体系采用冲击弹性波作为测试媒介，并集成到测试设备中（混凝土多功能检测仪，SCE-MATS）。

其测试精度和效率达到工程要求，已在国内外数百个各类工程中得到了实际应用。

我们具有相关技术的全部知识产权，并申请和获得了多项国家发明专利，产品出口到日本等海外。

整个技术体系采用冲击弹性波作为测试媒介，并集成到测试设备中（混凝土多功能检测仪，SCE-MATS）。

其测试精度和效率达到工程要求，已在国内外数百个各类工程中得到了实际应用。

我们具有相关技术的全部知识产权，并申请和获得了多项国家发明专利，产品出口到日本等海外。

裂缝深度检测意义：混凝土结构是最重要的土木、建筑结构，在社会基础设施中占据举足轻重的地位。

然而，由于各种原因（如干燥收缩、温度应力、外荷载、基础变形等），裂缝是混凝土结构中最常见的缺陷或损伤现象。

由于裂缝的成因、状态、发展以及在结构中的位置等的不同，对结构的危害性也有很大的区别。

严重的裂缝可能危害结构的整体性和稳定性,对结构的安全运行产生很大影响。

另一方面，也有些裂缝，如表面温度变化或干燥收缩引起的浅裂缝则无大的影响因此，为了确定裂缝的状态、发展和成因，以及合理评价裂缝对结构物的影响，选择适当的修补方案和时机，掌握其深度与其长度、宽度都是非常重要的。

混凝土裂缝深度检测方法一、前言混凝土作为建筑、道路等工程中的重要材料之一，其结构的稳定性和耐久性直接影响到工程的使用寿命和安全性。

然而，由于混凝土材料的物理特性和外部环境的影响，混凝土表面往往会出现各种形式的裂缝，这些裂缝如果不及时检测和修复，会严重影响混凝土结构的稳定性和安全性。

因此，混凝土裂缝深度检测方法的研究和应用具有重要的实际意义。

二、混凝土裂缝的分类混凝土裂缝按照形态和位置可分为很多种类，例如：水平裂缝、垂直裂缝、斜裂缝、环形裂缝等等。

其中，按照裂缝的深度可将裂缝分为浅裂缝和深裂缝。

浅裂缝一般深度在1~2mm之间，深裂缝深度在2mm以上。

三、混凝土裂缝深度检测的方法1. 目视检测法目视检测法是最简单、最常用的检测方法。

该方法主要是通过肉眼观察混凝土表面的裂缝深度和宽度等信息，来判断裂缝的严重程度。

但是，该方法存在着判断不准确、误差大等问题，不适用于对深裂缝进行检测。

2. 锤击法锤击法是通过敲击混凝土表面，根据声音的变化来判断裂缝的深度。

一般来说，如果混凝土表面受到冲击时发出的声音比较低沉，说明裂缝比较深；反之，如果声音比较清脆，说明裂缝比较浅。

该方法操作简单、快速，但是受到外部环境噪声的干扰比较大，不适用于对深度较小的裂缝进行检测。

3. 超声波法超声波法是通过将超声波传入混凝土表面，通过检测传回的声波信号来判断裂缝的深度。

一般来说，如果混凝土表面的裂缝比较深，那么传回的声波信号的强度就会比较弱，反之，如果裂缝比较浅，那么传回的声波信号的强度就会比较大。

该方法可以对深度较小的裂缝进行准确的检测，但是对于深度较大的裂缝，该方法的准确性会下降。

4. 探针法探针法是通过将探针插入混凝土表面，根据探针的深度来判断裂缝的深度。

一般来说，如果探针插入混凝土表面的深度比较大，说明裂缝比较深；反之，如果探针插入混凝土表面的深度比较小，说明裂缝比较浅。

该方法可以对深度较大的裂缝进行准确的检测，但是操作比较繁琐，需要耗费较长的时间。

混凝土裂缝深度超声波检测方法林维正1 原来裂缝深度检测方法对混凝土浅裂缝深度（50cm以下）超声法检测主要有以下几种方法，如图1所示的t c－t0法，图2所示的英国标准BS－4408法等，“测缺规程”推荐使用t c－t0法[2，3]。

上述方法中，声通路测距BS－4408法以二换能器的边到边计算，而t c－t0法则以二换能器的中到中计算，实际上声通路既不是二换能器的边到边距离，也不是中到中距离，“测缺规程”中介绍了以平测“时距”坐标图中L轴的截矩，即直线议程回归系数的常数项作为修正值，修正后的测距提高了t c－t0法测试精度，但增加了检测工作量，实际操作较麻烦，且复测时，往往由于二换能器的耦合状态程度及其间距的变化，使检测结果重复性不良。

应用BS－4408法时，当二换能器跨缝间距为60cm，发射换能器声能在裂缝处产生很大衰减，绕过裂缝传播到接收换能器的超声信号已很微弱，因此日本国提出了“修改BS－4408法”方案，此方案将换能器到裂缝的距离改为a1＜10cm，这样就使二换能器跨缝最大间距缩短在40cm以内。

“测缺规程”的条文说明部分（表4.2.1）中，当边－边平测距离为20.25cm时，按t c－t0法计算的误差较大，表4.2.1中检测精度较高的数据处理判定值为舍弃了该两组数据后的平均值。

条文说明第4.3.1条仅作了关于舍弃Lˊ＜d c数据的提示，实际上当二换能器测距小于裂缝深度时，超声波接收波形产生了严重畸变，导致声时测读困难，这就是造成较大误差的直接原因。

表4.2.1中未知数t c－t0法在现场检测中对错误测读数值的取舍是一个不易处理的问题。

“测缺规程”的条文说明第4.1.3条指出：当钢管穿过裂缝而又靠近换能器时，钢管将使声信号“短路”，读取的声时不反映裂缝深度，因此换能器的连线应避开主钢管一定距离a，a 应使绕裂缝而过的信号先于经钢管“短路”的信号到达接收换能器，按一般的钢管混凝土及探测距离L计算，a应大于等于1.5倍的裂缝深度。

混凝土裂缝深度检测方法研究一、背景介绍混凝土结构是现代建筑中广泛应用的一种材料。

但由于混凝土的性质和环境因素的影响，混凝土结构容易出现裂缝，这会对结构的强度和耐久性产生很大的影响。

因此，混凝土裂缝的检测和控制是保证混凝土结构安全和稳定的重要措施之一。

二、裂缝深度的定义与分类裂缝深度是指裂缝的深度，是反映混凝土结构病害严重程度的重要指标之一。

裂缝深度的分类通常有微裂缝、毛细裂缝和大裂缝三种类型，具体的分类标准如下：1. 微裂缝：裂缝宽度小于0.1mm，深度小于0.3mm；2. 毛细裂缝：裂缝宽度在0.1mm~0.5mm之间，深度在0.3mm~1.0mm之间；3. 大裂缝：裂缝宽度大于0.5mm，深度大于1.0mm。

三、裂缝深度检测方法的研究现状目前，对混凝土裂缝深度的检测主要有以下几种方法：1. 视觉检测法：通过人眼观察裂缝的宽度和深度，来判断裂缝类型和深度。

该方法简单易行，但缺点是检测结果存在主观性和误差较大的问题。

2. 钻孔法：通过钻取混凝土试件并观察钻孔中的裂缝情况，来判断裂缝类型和深度。

该方法操作简单，但只能对局部进行检测，且对混凝土结构本身的破坏较大。

3. 超声波法：通过超声波的传播速度和反射信号来判断裂缝的深度和类型。

该方法具有非破坏性、高精度和全面性等优点，但对设备和操作人员要求较高。

4. 磁电法：通过测量混凝土中磁场和电场的变化来判断裂缝深度和类型。

该方法具有灵敏度高、精度好、适用范围广等优点，但操作较为复杂。

5. 激光扫描法：通过激光扫描混凝土表面，获取混凝土表面的三维形态数据，进而分析裂缝深度和类型。

该方法具有高精度、非破坏性等优点，但对设备和操作人员要求较高。

四、超声波法的检测原理和方法超声波法是目前应用最为广泛的一种混凝土裂缝深度检测方法。

其检测原理是利用超声波在混凝土中的传播速度和反射信号来判断裂缝深度和类型。

具体检测方法如下：1. 确定检测区域：首先需要确定需要检测的混凝土区域，一般是裂缝比较明显的地方。

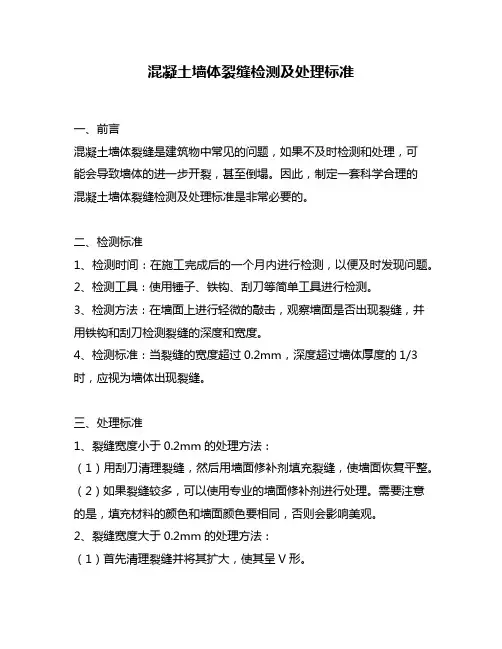

混凝土墙体裂缝检测及处理标准一、前言混凝土墙体裂缝是建筑物中常见的问题，如果不及时检测和处理，可能会导致墙体的进一步开裂，甚至倒塌。

因此，制定一套科学合理的混凝土墙体裂缝检测及处理标准是非常必要的。

二、检测标准1、检测时间：在施工完成后的一个月内进行检测，以便及时发现问题。

2、检测工具：使用锤子、铁钩、刮刀等简单工具进行检测。

3、检测方法：在墙面上进行轻微的敲击，观察墙面是否出现裂缝，并用铁钩和刮刀检测裂缝的深度和宽度。

4、检测标准：当裂缝的宽度超过0.2mm，深度超过墙体厚度的1/3时，应视为墙体出现裂缝。

三、处理标准1、裂缝宽度小于0.2mm的处理方法：（1）用刮刀清理裂缝，然后用墙面修补剂填充裂缝，使墙面恢复平整。

（2）如果裂缝较多，可以使用专业的墙面修补剂进行处理。

需要注意的是，填充材料的颜色和墙面颜色要相同，否则会影响美观。

2、裂缝宽度大于0.2mm的处理方法：（1）首先清理裂缝并将其扩大，使其呈V形。

（2）用清水将裂缝内部湿润，然后用快干胶进行粘合。

（3）在裂缝内部填充专业的裂缝修补材料，使其与墙面平齐。

（4）用墙面修补剂将修补后的墙面进行修补，使其与原墙面颜色相同。

3、裂缝宽度超过1cm的处理方法：（1）如果裂缝较深，可以在墙体内部设置钢筋，增加墙体的承重能力。

（2）将裂缝扩大至V形，用钢筋将裂缝固定住。

（3）在裂缝内部填充专业的裂缝修补材料，使其与墙面平齐。

（4）用墙面修补剂将修补后的墙面进行修补，使其与原墙面颜色相同。

四、预防措施1、在施工前制定合理的施工方案，避免出现墙体承载不均匀的情况。

2、在混凝土浇筑前，检查模板是否紧密、水平是否正确。

3、在建筑物使用前，定期进行墙体检测，及时处理发现的裂缝问题。

4、加强墙体的养护，保持墙面干燥，避免墙体受潮。

五、总结混凝土墙体裂缝对建筑物的稳定性和美观性都有很大影响。

因此，制定一套科学合理的混凝土墙体裂缝检测及处理标准非常必要。

在检测和处理过程中，需要严格遵守标准，采用科学的方法进行处理，以确保墙体的稳定性和美观性。

混凝土裂缝检测标准一、前言混凝土作为最常用的建筑材料之一，广泛应用于建筑、道路、桥梁等领域。

随着时间的推移，混凝土结构会因为多种因素而出现裂缝，这些裂缝会对结构的安全性和使用寿命产生重要影响。

因此，混凝土裂缝的检测是一项非常重要的工作，本文将详细介绍混凝土裂缝检测的标准。

二、检测方法混凝土裂缝的检测方法主要包括目视检测、声波检测、红外线检测、测量法等。

1. 目视检测目视检测是最直观、最常用的检测方法。

检测人员应该在日光或光线充足的环境下进行检测，裂缝应该从不同的角度观察，以便全面了解裂缝的情况。

对于深色的混凝土结构，应该使用强光源进行照射，以便更容易观察到裂缝。

2. 声波检测声波检测是通过声波的传播来检测混凝土裂缝的方法。

检测人员应该在静音环境下进行检测，使用高频率的声波探头，通过对声波的反射、干扰等来判断混凝土结构是否有裂缝。

声波检测的优点是能够检测深度较深的裂缝，但它也有其局限性，例如检测结果会受到环境噪声的干扰，对于深度较浅的裂缝检测效果不佳等。

3. 红外线检测红外线检测是通过检测混凝土表面的温度变化来判断混凝土结构是否有裂缝。

检测人员应该在晴天或者阳光充足的环境下进行检测，使用红外线热像仪，观察混凝土结构表面的温度变化，以便判断是否有裂缝。

红外线检测的优点是检测效率高，但它的局限性也很明显，例如检测结果会受到环境温度的影响，对于深度较深的裂缝检测效果不佳等。

4. 测量法测量法是通过使用测量仪器来测量混凝土结构表面的变形情况来检测混凝土裂缝的方法。

测量仪器可以是激光测距仪、液压测力计等。

检测人员应该在平稳、水平的地面上进行检测，并且测量时应该注意避免对混凝土结构表面造成损坏。

三、检测标准混凝土裂缝的检测标准主要包括裂缝类型、裂缝宽度、裂缝长度、裂缝位置等方面。

1. 裂缝类型混凝土裂缝主要分为以下几种类型：水平裂缝、垂直裂缝、斜裂缝、环形裂缝、扩展裂缝等。

检测人员应该对裂缝的类型进行分类，以便更好地判断其对混凝土结构的影响。

混凝土中裂缝深度检测标准一、前言混凝土是建筑工程中常用的材料之一，其强度和耐久性直接影响着建筑物的使用寿命和安全性。

然而，由于各种原因，混凝土中会出现裂缝，而深度是一个重要的裂缝参数，直接关系到混凝土的结构和性能。

因此，制定混凝土中裂缝深度检测标准对于保障建筑物的安全和提高建筑工程质量具有重要意义。

二、混凝土中裂缝深度检测标准的必要性混凝土中裂缝深度检测标准的制定是建筑工程质量管理的必要环节。

因为混凝土中存在的裂缝会对建筑物的强度和稳定性造成影响，尤其是在地震等自然灾害的情况下，深度较大的裂缝会加剧建筑物的破坏，甚至危及人员的生命安全。

因此，制定混凝土中裂缝深度检测标准是确保建筑物安全的关键步骤。

三、混凝土中裂缝深度检测标准的基本要求1. 检测方法：混凝土中裂缝深度检测应采用非破坏检测方法，如超声波、雷达、红外线等技术。

2. 检测设备：检测设备应符合国家相关标准，并具有合法的检测资质。

3. 检测人员：检测人员应具有相关的检测资质和经验，并严格按照操作规程进行检测。

4. 检测精度：检测结果应具有可靠性和准确性，误差应控制在合理范围内。

5. 报告要求：检测结果应及时反馈给建设单位，并出具详细的检测报告，包括检测时间、地点、方法、设备、人员、检测结果等信息，并在报告中注明检测合格或不合格情况。

四、混凝土中裂缝深度检测标准的具体要求1. 检测范围：对于建筑工程中的混凝土构件，应在施工前、施工中和竣工后进行裂缝深度检测，特别是在易发生裂缝的部位进行重点检测。

2. 检测深度：检测深度应根据混凝土构件的用途、结构和厚度等因素来确定。

一般来说，混凝土构件的裂缝深度应不超过构件厚度的10%。

3. 检测时间：裂缝深度检测应在混凝土构件施工后的一定时间内进行，一般应在混凝土构件初凝后24小时至28天内进行。

4. 检测方法：裂缝深度检测应采用多种检测方法相结合的方式，以保证检测结果的可靠性和准确性。

其中，超声波和雷达技术是比较常用的方法，可以检测深度较大的裂缝，而红外线技术则适用于检测深度较浅的裂缝。
