Z源直流变换器

z源逆变器拓扑结构
Z源逆变器是一种采用了特殊的Z型电路来实现直流到交流转换的逆变器，其拓扑结构具有较高的可靠性和灵活性，并且能够在较宽的输入电压范围内工作。

与传统桥式逆变电路不同的是，Z源逆变器在电源和逆变桥之间增加了一个由电感L1、L2和电容器C1、C2构成的X形二端口无源网络。

该网络最大的特点是可以开路和短路，为变换器主电路根据需要升压或降压提供了一种机制。

Z源逆变器所采用的开关可以是开关器件和二极管的组合，即反并联或串联两种组合形式。

这种拓扑结构为电源、主电路和负载提供了较大的灵活性，如：电源可以是电压源，也可以是电流源；主电路可以是传统的电压源结构，也可以是传统的电流源结构；负载可以是感性负载，也可以是容性负载。

总的来说，Z源逆变器的拓扑结构具有独特的优势，但其设计和应用需要综合考虑多个因素。

改进型Z源逆变器一、本文概述随着电力电子技术的不断发展，逆变器作为将直流电转换为交流电的关键设备，在电力系统中发挥着日益重要的作用。

Z源逆变器作为一种新型的逆变器拓扑结构，因其独特的升降压能力和优良的动态性能，受到了广泛关注。

传统的Z源逆变器在实际应用中仍存在一些问题，如启动冲击大、电压利用率低等。

本文提出了一种改进型Z源逆变器，旨在解决这些问题，并进一步提升其性能。

本文首先介绍了Z源逆变器的基本原理和特点，分析了其在实际应用中的优势与不足。

接着，详细阐述了改进型Z源逆变器的设计思路和方法，包括其电路结构、控制策略以及参数优化等方面。

在此基础上，本文进一步探讨了改进型Z源逆变器的性能优势，如减小启动冲击、提高电压利用率等。

本文还通过实验验证了改进型Z源逆变器的有效性和可行性。

实验结果表明，相较于传统Z源逆变器，改进型Z源逆变器在启动冲击、电压利用率等方面均有显著改善，且具有良好的动态性能和稳定性。

本文总结了改进型Z源逆变器的研究成果，并对其未来的应用前景进行了展望。

本文的研究旨在为电力电子技术的发展提供新的思路和方法，推动逆变器技术的不断创新和进步。

通过深入研究和优化改进型Z源逆变器，有望为电力系统的稳定运行和高效利用提供有力支持。

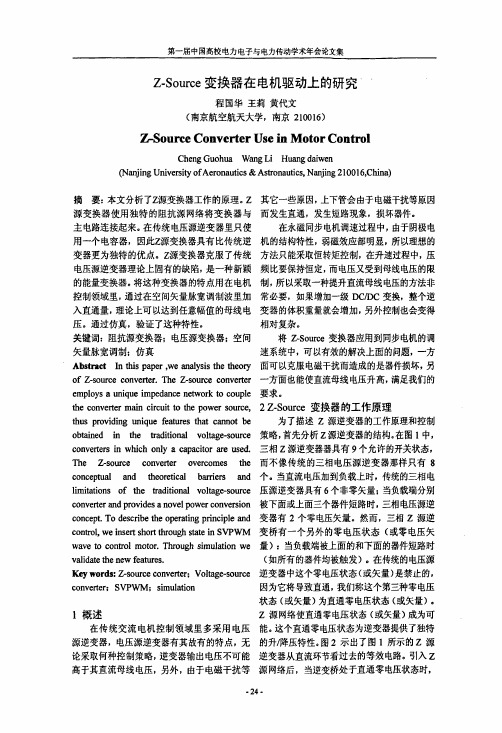

二、Z源逆变器的基本原理与特点Z源逆变器是一种新型的电力电子变换器，其基本原理和特点使得它在众多电力转换应用中具有独特的优势。

Z源逆变器的基本结构包括一个阻抗网络、一个开关管以及一个负载。

阻抗网络是Z源逆变器的核心部分，通常由电容、电感等元件组成，负责实现电能的存储和释放。

电压增益特性：Z源逆变器具有独特的电压增益特性，可以在不增加开关管电压应力的情况下，实现输出电压的抬升。

这一特性使得Z源逆变器在需要高压输出的应用中具有显著优势。

恒频控制：Z源逆变器采用恒频控制策略，使得开关管的开关频率固定，从而降低了系统的复杂性和成本。

恒频控制还有助于提高系统的稳定性和可靠性。

宽输入电压范围：Z源逆变器可以适应较宽的输入电压范围，这使得它在电压波动较大的环境下也能保持稳定的性能。

z源直流侧二极管
Z源直流侧二极管是Z源逆变器（Z-SourceInverter）的关键组成部分。

Z源逆变器是一种阻抗源（或阻抗馈电）功率变换器，它使用一个独特的阻抗网络，将主变换器电路耦合到电源（或负载）。

这个阻抗网络由以X形状连接的分裂电感器和电容器组成。

在Z源直流侧，二极管起到了关键作用。

其主要功能如下：
1.防止反向电流：当直流电压施加在负载上时，二极管会阻止反向电流流过电源。

这有助于保护电源免受损坏。

2.实现直通零状态：Z源逆变器具有独特的直通零状态，当负载端子通过一个或两个或全部三相支路的上开关和下开关短路时，这种直通零状态为逆变器提供了独特的降压-升压特性。

二极管在实现这一特性方面起到了重要作用。

3.输出电压控制：Z源逆变器可以产生大于或小于直流电压的交流输出电压，具体取决于降压-升压系数。

二极管在控制输出电压方面发挥了关键作用。

总之，Z源直流侧二极管在Z源逆变器中起到了关键作用，包括防止反向电流、实现直通零状态和控制输出电压等。

这些功能使得Z源逆变器在各种应用场景中具有较高的性能和效率。

z源逆变器应用场合
Z源逆变器是一种高效、可靠的直流变交流的电子设备，被广泛应用于各个领域。

下面我们就来详细了解一下Z源逆变器的应用场合。

1. 太阳能发电系统
太阳能发电系统是尽管环保节能，但是直流电输出的太阳能电池无法
用于直接驱动交流负载。

这就需要使用逆变器来将太阳能电池的直流
电转化为交流电输出。

Z源逆变器可以稳定地将直流电转化为高质量
的交流电，这正是我们在太阳能领域所需要的。

2. 风能发电系统
风能发电系统常常使用直流发电机，同样需要Z源逆变器来将直流电
转化为交流电输出。

逆变器可以根据不同的需要来调整输出频率、电
压和电流等参数，以满足对交流负载不同的需求。

3. 汽车电源转换
当我们需要在汽车上使用家用电器时，我们就需要将汽车电源的直流
电转化为交流电。

在这种情况下，我们可以使用Z源逆变器来快速、
方便地将直流电转化为交流电，从而满足我们在车内使用电器的需要。

4. 电源备份系统
在一些应用中，当主电源发生故障时，需要使用备用电源来保持负载
的稳定供电。

Z源逆变器可以根据不同的应用场合来配置不同的备用
电源，并在发生主电源故障时快速切换到备用电源，确保负载的并且
稳定供电。

总之，Z源逆变器的应用场合非常广泛，尤其是在各种节能环保的领域应用，它可以将电能有效地转换为我们需要的电能，并保证了电能的质量和稳定性，它的应用将全面推动我们社会的发展。

z源逆变器原理逆变器是一种将直流电转换为交流电的设备，它在现代电力系统中起着重要的作用。

本文将从逆变器的原理和工作方式进行阐述。

一、逆变器的原理逆变器的原理是基于电子元件的开关行为，通过控制电子开关的通断状态来实现直流电到交流电的转换。

逆变器主要由晶体管、电容器和电感器等元件组成。

晶体管是逆变器中最关键的元件，它可以通过控制输入电压的大小和频率来实现输出电压的调节。

逆变器的工作原理分为两个阶段：充电和放电。

在充电阶段，逆变器将直流电源的电能存储到电容器和电感器中，同时关闭输出开关。

在放电阶段，逆变器打开输出开关，将储存的电能以交流形式输出。

二、逆变器的工作方式逆变器的工作方式可以分为两种：单相逆变和三相逆变。

1. 单相逆变单相逆变器是指只有一个输入和一个输出的逆变器。

它通常用于家庭和小型商业应用中，例如太阳能发电系统、UPS电源等。

单相逆变器的工作方式是将直流电转换为交流电，通过控制输出电压的大小和频率来满足不同的负载需求。

它可以实现正弦波、方波和脉冲宽度调制等不同的输出波形。

2. 三相逆变三相逆变器是指有三个输入和一个输出的逆变器。

它通常用于工业和大型商业应用中，例如电力系统、电动机驱动等。

三相逆变器的工作方式与单相逆变器类似，但输出电压为三相交流电。

它可以实现正弦波、方波和PWM等不同的输出波形。

三、逆变器的应用领域逆变器广泛应用于各个领域，如太阳能发电系统、风力发电系统、电动车充电系统等。

它可以将直流电源转换为交流电源，满足不同负载的供电需求。

太阳能发电系统是逆变器的重要应用领域之一。

逆变器将太阳能电池板输出的直流电转换为交流电，并将其注入电网或供给家庭用电设备。

逆变器可以根据太阳能电池板的输出变化，实时调节输出电压和频率，以提供稳定的电能。

风力发电系统也是逆变器的重要应用领域之一。

逆变器将风力发电机输出的直流电转换为交流电，并将其注入电网或供给家庭用电设备。

逆变器可以根据风力发电机的输出变化，实时调节输出电压和频率，以提供稳定的电能。

基于Z 源的双向DC-DC 变换器的控制方法技术领域本发明属于双向大功率DC-DC 变换领域，尤其是基于Z 源的大功率DC-DC 变换器的控制方法。

背景技术双向大功率DC-DC 变换器在分布式发电、电动汽车、储能系统、新能源发电等领域具有广阔的应用前景。

双有源全桥拓扑结构由于其功率器件电流/电压应力小，同样容量的器件传输的功率更大，是隔离型大功率双向DC-DC变换器领域中的首选拓扑结构。

双有源全桥双向DC-DC 变换器(Dual Active Bridge Bi-directional Converter，简称DABBC)主电路中，原边有源桥由四个开关功率管构成全桥电路，工作在逆变状态，其导通和关断由控制单元发出PWM（Pulse Width Modulation，脉冲宽度调制）信号来控制；副边有源桥由四个功率开关管构成全桥，工作在整流状态，其导通和关断由控制单元发出PWM 信号来控制。

但DABBC 受直流母线电压的限制，其升压范围有限，影响其使用范围；且其全桥电路的上下桥臂开关管不能同时导通，若因控制失误或电磁干扰造成上下开关管直通会造成短路，损坏器件，影响DABBC 的可靠性。

阻抗源网络（Z 源网络），是由浙江大学彭方正教授在《Z 源逆变器》中首次提出，Z 源网络是由两个电感和两个电容的二端口网络接成X 形，以提供一个阻抗源，将变换器和直流电源或负载耦合在一起；Z 源网络的最大优点1是其允许短路，并通过短路提供大范围的升压，其升压比为，D 为短路1−2×D占空比，当短路占空比接近于0.5 时能获得理论上的无穷大的升压比。

在双有源桥双向DC-DC 变换器的输入和输出侧均加入Z 源网络，能够有效的解决双有源桥DC-DC 的升降压范围有限和开关管直通的问题，形成一种新型的基于Z 源的双向DC-DC 变换器，如文献《Z 源双向DC-DC 变换器及其移相直通控制策略》（中国电机工程学报的2011 年第31 卷第9 期）所公布的基于Z 源的双向DC-DC 变换器由主电路、第一检测单元、第二检测单元、控制单元组成；主电路由输入Z 源网络、原边有源桥、变压器、副边有源桥、输出Z 源网络构成，主电路与第一检测单元、第二检测单元、控制单元相连，控制单元输出8路PWM信号分别控制主电路的原边有源桥和副边有源桥的各桥臂开关管的导通和关断；第一检测单元和第二检测单元逻辑结构相同，均由信号检测电路和信号调理电路组成，第一检测单元与主电路、控制单元相连，第一检测单元的信号检测电路采集主电路的原边有源桥直流母线输入电压V in、原边有源桥直流母线输入电流I in信号，V in、I in信号经信号调理电路调理成控制单元能够接收的信号，再传递给控制单元；第二检测单元与主电路、控制单元相连，第二检测单元采集主电路的副边有源桥直流母线输出电压V out 和副边有源桥直流母线输出电流I out信号，V out、I out信号经信号调理电路调理成控制单元能够接收的信号形式，再传递给控制单元；一般，控制单元由微处理器（MCU）及其外围接口电路构成，控制单元与第一检测单元、第二检测单元、主电路相连，控制单元从第一检测单元接收信号V in、I in，从第二检测单元接收信号V out和I out；控制单元根据V in、I in、V out和I out的状态输出8 路PWM 信号(pwm11～pwm14和pwm21～pwm24)控制主电路的原边有源桥和副边有源桥的各桥臂开关管的导通和关断，其中pwm11控制原边有源桥的左上桥臂开关管，pwm12控制原边有源桥左下桥臂开关管，pwm13控制原边有源桥右上桥臂开关管，pwm14控制原边有源桥右下桥臂开关管，pwm21控制副边有源桥的左上桥臂开关管，pwm22控制副边有源桥左下桥臂开关管，pwm23控制副边有源桥右上桥臂开关管，pwm24控制副边有源桥右下桥臂开关管；文献《Z 源双向DC-DC 变换器及其移相直通控制策略》公布的控制方法采用原边有源桥自移相结合插入直通零矢量，副边有源桥采用不可控二极管进行同步整流的控制方法；当需要进行升压时增大移相角度并减少直通零矢量角度，当需要进行降压时减小移相角度并增加直通零矢量角度，且针对被控量的不同选择采用电压环、电流环进行控制；该方案兼具双有源桥和Z 源网络的优点，实现输入、输出侧电气隔离、输入、输出均具有阻抗特性，宽范围的升降压功能，能够实现能量的双向流动。
