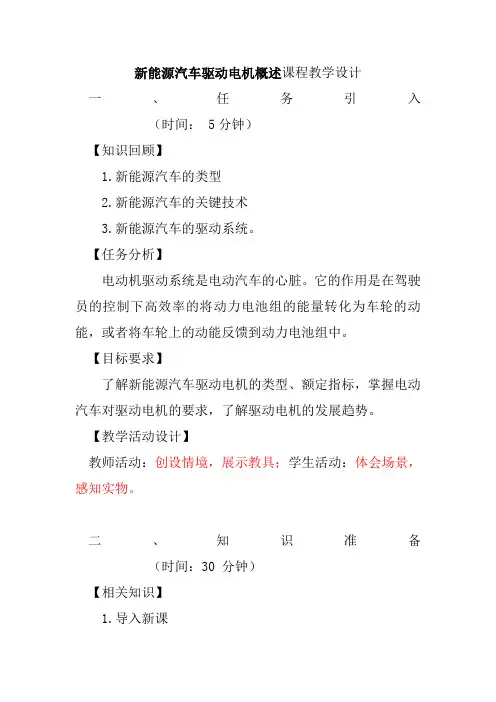

新能源汽车驱动电机概述课程教学设计一、任务引入（时间： 5分钟）【知识回顾】1.新能源汽车的类型2.新能源汽车的关键技术3.新能源汽车的驱动系统。
【任务分析】电动机驱动系统是电动汽车的心脏。
它的作用是在驾驶员的控制下高效率的将动力电池组的能量转化为车轮的动能，或者将车轮上的动能反馈到动力电池组中。
【目标要求】了解新能源汽车驱动电机的类型、额定指标，掌握电动汽车对驱动电机的要求，了解驱动电机的发展趋势。
【教学活动设计】教师活动：创设情境，展示教具；学生活动：体会场景，感知实物。
二、知识准备（时间：30 分钟）【相关知识】1.导入新课电动机是电动汽车驱动系统的核心部件、其性能的好坏直接影响电动汽车驱动系统的性能，特别是电动汽车的最高车速、加速性能及爬坡性能等。
下面我们一起进入驱动电机概述的学习。
2.讲授新知识引导问题 1：电动汽车电驱系统的基本知识？教学开展：以当2009年国庆阅兵上的国徽彩车引入电动汽车及其驱动系统，引发学生兴趣，提出问题：你对电驱系统有了解吗？一、驱动电机简介用于驱动车辆的电动机称为驱动电动机。
其任务是在驾驶人的控制下，高效率地将蓄电池的电量转化为车轮的动能，或者将车轮的动能反馈到蓄电池中。
二、驱动电机的分类按照结构和工作原理不同，目前的驱动电动机有直流电动机、交流异步电动机、永磁同步电动机、开关磁阻电动机等几种。
（1）直流电动机直流电动机通过定子绕组产生磁场，向转子绕组通人直流电，并用换向装置对绕组内电流在适当时候进行换向，使转子绕组始终受到固定方向的电磁转矩。
（2）无刷直流电动机;（3）交流异步电动机交流异步电动机的定子绕组通入交流电产生旋转的磁场，转子绕组切割磁力线产生感应电流，并受到电磁转矩而旋转。
交流异步电动机按照转子绕组不同，分为笼型转子和绕线转子两种。
（4）永磁同步电动机永磁同步电动机的定子与交流异步电动机类似，通入交流电产生旋转磁场，但转子用永磁体取代电枢绕组，电动机转速与旋转磁场转速同步。
电动汽车永磁同步电机的工作原理
电动汽车永磁同步电机是一种高效、可靠的电动机，它的工作原理是基于电磁感应和磁场作用的。
它由永磁体、定子和转子组成，其中永磁体是产生磁场的主要部分，定子和转子则是产生电磁感应的部分。
当电动汽车启动时，电池会向电机提供电能，电机会将电能转化为机械能，从而驱动车辆前进。
在电机内部，永磁体产生的磁场会与定子上的线圈产生交替变化的磁场，从而产生电磁感应。
这个过程中，电流会在定子上流动，从而产生一个旋转磁场。
转子上的永磁体会受到旋转磁场的作用，从而产生一个力矩，使转子开始旋转。
由于永磁体的磁场是恒定的，所以转子的旋转速度会与旋转磁场的频率保持同步，因此这种电机被称为永磁同步电机。
与传统的感应电机相比，永磁同步电机具有更高的效率和更快的响应速度。
这是因为永磁同步电机的磁场是恒定的，不需要消耗额外的电能来产生磁场，而感应电机则需要通过电流在定子上产生磁场，因此效率较低。
永磁同步电机还具有更高的功率密度和更小的体积，这使得它成为电动汽车中最常用的电机类型之一。
在未来，随着永磁材料和电子技术的不断发展，永磁同步电机将会变得更加高效、可靠和经济，为电动汽车的发展提供更好的动力支持。
电动汽车电机结构电动汽车电机结构电动汽车电机组成：结构1、定子：定子是电动机静止不动的部分。
定子由定子铁芯、定子绕组和机座三部分组成。
定子的主要作用是产生旋转磁场，而转子的主要作用是在旋转磁场中被磁力线切割进而产生(输出)电流。
2、转子：根据ISO标准，由轴承支撑的旋转体称为转子。
转子多为动力机械和工作机械中的主要旋转部件。
典型的转子有透平机械转子、电机转子、各种泵的转子和透平压缩机的转子等。
转子在某些特定的转速下转动时会发生很大的变形并引起共振，引起共振时的转速称为转子的临界转速。
电动汽车电机组成：简介电源为电动汽车的驱动电动机提供电能，电动汽车电机将电源的电能转化为机械能，通过传动装置或直接驱动车轮和工作装置。
目前，电动汽车上应用最广泛的电源是铅酸蓄电池，但随着电动汽车技术的发展，铅酸蓄电池由于比能量较低，充电速度较慢，寿命较短，逐渐被其他蓄电池所取代。
电动汽车电机组成：电机分类除了发电功能外，电动汽车的电机主要还是起电动机的，所以我们以电动机来分类：（只作简单分类）1.按工作电源种类划分：可分为直流电机和交流电机。
直流电机：按结构及工作原理可划分：无刷直流电机和有刷直流电机。
又可分为永磁直流电机和电磁直流电机。
永磁直流电机按材料又分为稀土、铁氧体、铝镍钴永磁直流电机。
电磁直流电机按励磁方式又分为串励、并励、他励和复励直流电机。
交流电机可分：单相电机和三相电机2.按结构和工作原理划分：可分为直流电机、异步电机、同步电机。
异步电动机的转子转速总是略低于旋转磁场的同步转速。
同步电动机的转子转速与负载大小无关而始终保持为同步转速。
3.按用途分，有驱动电机和控制用电机。
4.按运转速度分，有高速电机、低速电机、恒速电机和调速电机。
低速电动机又分为齿轮减速电动机、电磁减速电动机、力矩电动机和爪极同步电动机等。
拓展：电动汽车应该怎么保养一、电动汽车的清洗电动汽车的清晰可按照常规车的清洗方法，但是，在清洗过程中要特别注意避免水流入车体充电插座，导致车身线路短路。
用于电动汽车的7种类型电机介绍电动汽车是一种以电动机为动力的汽车，相较于传统的内燃机汽车，电动汽车具有环保、节能和高效等优势。
电动汽车可根据所采用的电机类型的不同，分为直流电机（DC motor）和交流电机（AC motor）两大类。
在这两大类电动机中，分别有多种类型的电机适用于电动汽车。
以下是用于电动汽车的7种类型电机的介绍。
1. 永磁同步电机（Permanent Magnet Synchronous Motor，PMSM）永磁同步电机是一种常用于电动汽车的电机类型。
其特点是具有高效率、高功率密度、高转速范围等优势。
永磁同步电机由永磁体和定子线圈组成，通过永磁和电磁场的相互作用来产生转矩和驱动车辆。
此外，永磁同步电机的转矩-转速特性较宽，使得它适用于多种驱动需求。
2. 交流异步电机（Asynchronous Motor）交流异步电机又称感应电机，是一种常用的电动汽车电机类型。
其特点是结构简单、成本较低、可靠性高等。
交流异步电机由转子和定子两部分组成，通过转子电流和定子电流之间的相对滑差产生转矩和驱动车辆。
由于交流异步电机的可控性较差，一般需要通过变频器等辅助设备来调节速度和转矩。
3. 刷直流电机（Brushed DC Motor）刷直流电机是一种传统的电机类型，其结构简单、成本低廉。
刷直流电机由永磁体和集电刷等部件组成。
它通过将直流电能转化为机械能来驱动车辆。
刷直流电机具有响应快、启动转矩大等特点，但同时也存在集电刷磨损严重、噪音大等缺点。
4. 无刷直流电机（Brushless DC Motor，BLDC）无刷直流电机是刷直流电机的一种改进型。
与刷直流电机相比，无刷直流电机的集电刷被永磁体替代，因此无刷直流电机具有更高的效率和可靠性。
无刷直流电机通过在定子上进行交替换相来产生转矩和驱动车辆。
无刷直流电机在电动汽车中广泛应用，尤其适合于对续航里程和动力性要求较高的车辆。
5. 齿轮电机（Gear Motor）齿轮电机是一种将电能转化为机械能的电机类型。

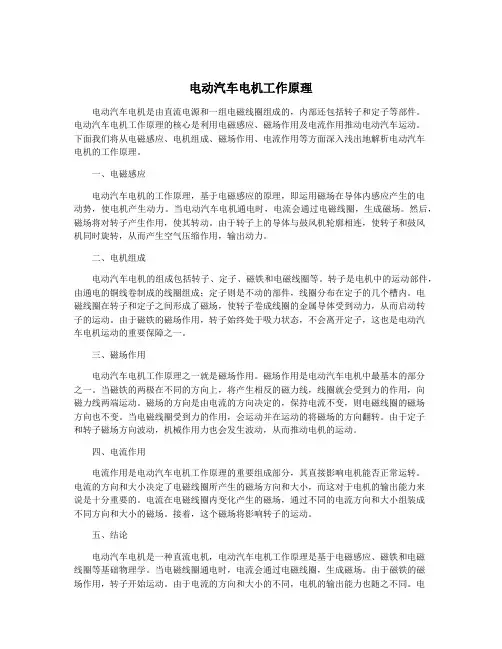

电动汽车电机工作原理电动汽车电机是由直流电源和一组电磁线圈组成的，内部还包括转子和定子等部件。
电动汽车电机工作原理的核心是利用电磁感应、磁场作用及电流作用推动电动汽车运动。
下面我们将从电磁感应、电机组成、磁场作用、电流作用等方面深入浅出地解析电动汽车电机的工作原理。
一、电磁感应电动汽车电机的工作原理，基于电磁感应的原理，即运用磁场在导体内感应产生的电动势，使电机产生动力。
当电动汽车电机通电时，电流会通过电磁线圈，生成磁场。
然后，磁场将对转子产生作用，使其转动。
由于转子上的导体与鼓风机轮廓相连，使转子和鼓风机同时旋转，从而产生空气压缩作用，输出动力。
二、电机组成电动汽车电机的组成包括转子、定子、磁铁和电磁线圈等。
转子是电机中的运动部件，由通电的铜线卷制成的线圈组成；定子则是不动的部件，线圈分布在定子的几个槽内。
电磁线圈在转子和定子之间形成了磁场，使转子卷成线圈的金属导体受到动力，从而启动转子的运动。
由于磁铁的磁场作用，转子始终处于吸力状态，不会离开定子，这也是电动汽车电机运动的重要保障之一。
三、磁场作用电动汽车电机工作原理之一就是磁场作用。
磁场作用是电动汽车电机中最基本的部分之一。
当磁铁的两极在不同的方向上，将产生相反的磁力线，线圈就会受到力的作用，向磁力线两端运动。
磁场的方向是由电流的方向决定的，保持电流不变，则电磁线圈的磁场方向也不变。
当电磁线圈受到力的作用，会运动并在运动的将磁场的方向翻转。
由于定子和转子磁场方向波动，机械作用力也会发生波动，从而推动电机的运动。
四、电流作用电流作用是电动汽车电机工作原理的重要组成部分，其直接影响电机能否正常运转。
电流的方向和大小决定了电磁线圈所产生的磁场方向和大小，而这对于电机的输出能力来说是十分重要的。
电流在电磁线圈内变化产生的磁场，通过不同的电流方向和大小组装成不同方向和大小的磁场。
接着，这个磁场将影响转子的运动。
五、结论电动汽车电机是一种直流电机，电动汽车电机工作原理是基于电磁感应、磁铁和电磁线圈等基础物理学。
简述电动汽车的电机驱动系统组成部分电动汽车的电机驱动系统是整个车辆的关键部分，它负责将电能转化为机械能，并驱动车辆前进。
下面将详细介绍电动汽车电机驱动系统的组成部分。
首先是电动机，它是电动汽车的动力源。
电动机有几种不同的类型，包括直流电机、异步电机和永磁同步电机。
其中，永磁同步电机在电动汽车中应用较广泛。
电动机通过电能输入，产生旋转力矩，驱动车辆前进。
其次是电机控制器，它是电动汽车电机驱动系统的核心部件。
电机控制器负责监测和控制电动机的运行状态，通过调节电流、电压和频率等参数，实现对电机的精确控制。
这样能够提高电机的效率和性能，并确保安全运行。
第三是电池组，它是电动汽车的能量存储装置。
电池组通常由多个电池单体组成，可以提供持续的电能供应。
不同类型的电池具有不同的特点，目前较为常用的有锂离子电池和镍氢电池。
电池组需要进行合理的管理和控制，以确保电池的寿命和安全性。
另外，电动汽车的电机驱动系统还包括变速器、驱动轴和差速器等传动部件。
变速器负责调节电机转速，并将转矩传递给驱动轴。
驱动轴将电机的动力传输到车轮。
差速器则用于平衡车轮之间的转速差异，确保车辆在转弯时的稳定性。
此外，还有控制系统和辅助系统。
控制系统包括车辆电气系统和车辆通信系统等，用于监测和控制车辆各个部分的运行状态。
辅助系统包括制动系统、转向系统和空调系统等，提供额外的驾驶和乘坐舒适性。
总结起来，电动汽车的电机驱动系统主要由电动机、电机控制器、电池组、传动部件、控制系统和辅助系统等多个组成部分组成。
这些部件共同协作，实现电力驱动车辆的运行。
良好的电机驱动系统设计和管理，能够提高电动汽车的性能、安全性和续航里程，推动电动汽车技术的发展和普及。
纯电汽车电动机工作原理
纯电汽车是指完全依靠电动机驱动的汽车，其工作原理是将电能转化为机械能，从而驱动车辆行驶。
电动机是纯电汽车的核心部件，其工作原理是基于电磁感应原理。
电动机由定子和转子两部分组成。
定子是电动机的静止部分，由铁芯和绕组组成。
绕组是由导线绕制而成的线圈，通过电源供电，产生磁场。
转子是电动机的旋转部分，由铁芯和永磁体组成。
永磁体是一种具有恒定磁场的材料，可以产生磁场。
当电源通电时，定子绕组中的电流会产生磁场，磁场会与转子中的永磁体产生相互作用，从而使转子旋转。
由于定子绕组中的电流是交流电，因此电动机也是一种交流电机。
电动机的转速与电源电压、定子绕组的绕制方式、转子的永磁体强度等因素有关。
为了控制电动机的转速，纯电汽车通常采用电子控制器来调节电动机的电流和电压，从而实现对电动机的控制。
纯电汽车的电动机具有高效、低噪音、零排放等优点，但也存在一些问题，如续航里程、充电时间等。
随着技术的不断进步，这些问题也在逐步得到解决。
未来，纯电汽车有望成为主流的交通工具，为环保和可持续发展做出贡献。
电动汽车的基本结构电动汽车是一种以电能为动力的新型交通工具，其基本结构由电动机、电池组、控制器、车身和充电设备等组成。
下面将分别介绍这些部分的作用和特点。
1. 电动机电动汽车的动力来源是电动机，其作用是将电能转化为机械能推动车辆行驶。
电动机与传统汽车的发动机相似，但其结构和工作原理有所不同。
电动机由定子、转子和电磁系统组成，其中定子和转子之间通过电磁作用力传递动力，使电动机产生旋转运动。
电动汽车的电动机一般采用交流异步电动机或永磁同步电动机，具有高效、低噪、零排放等特点。
2. 电池组电池组是电动汽车的能量储存设备，其作用是将电能储存起来，供电动机使用。
电池组的种类比较多，如铅酸蓄电池、镍氢电池、锂离子电池等。
不同类型的电池组具有不同的特点，如能量密度、充电时间、寿命等。
电池组的质量和性能是影响电动汽车续航里程和成本的重要因素。
3. 控制器控制器是电动汽车的大脑，其作用是控制电机的运转和电池组的充放电，实现车辆的加速和制动。
控制器根据车速、油门踏板和刹车踏板的输入信号，调节电机的转速和扭矩，实现动力输出的精确控制。
控制器还负责监测电池组的电量、温度、电压和电流等参数，以保证电池组的安全和稳定运行。
4. 车身车身是电动汽车的外壳和支撑结构，其作用是保护车内设备和乘员安全。
电动汽车的车身结构和传统汽车相似，但其设计和制造需要考虑电池组的重量和安装位置，以及电动机和控制器的散热和噪声问题。
电动汽车的车身材料也比传统汽车更加轻量化和环保，如采用铝合金、碳纤维等材料。
5. 充电设备充电设备是电动汽车的重要配套设备，其作用是给电池组充电，为车辆提供能量。
电动汽车的充电设备分为家用充电器和公共充电桩两种，前者一般用于在家或单位内充电，后者则用于路边、停车场等公共场所充电。
电动汽车的充电时间和充电速度取决于充电设备的功率和电池组的电量，一般需要数小时甚至数十小时才能充满。
电动汽车的基本结构包括电动机、电池组、控制器、车身和充电设备等部分。
电动汽车电机的分类和介绍随着新能源汽车的越来越普及，人们在挑选电动车时候对电机的关注也越来越高。
新能源电动汽车主要是由电机驱动系统、电池系统和整车控制系统三部分构成。
其中电机驱动系统是电动车的“心脏“部分，是直接将电能转化成动能的部分，决定了电动汽车的的性能指标。
因此，了解和选对电机驱动极为重要。
电动汽车电机有以下几种：1、直流电机在电动汽车发展的早期，很多电动汽车都是采用直流电动机方案。
主要是因为直流电机具有产品成熟，控制方式容易，调速优良的特点。
但直流电机结构复杂，转速低，体积大，而且在长时间工作的情况下，电机的机械结构会产生损耗，提高了维护成本。
此外，电动机运转时的电刷火花会使转子发热，浪费能量，散热困难，还会造成高频电磁干扰，这些因素都会影响具体整车性能。
由于直流电动机有着以上缺点，目前的电动汽车已经基本将直流电机淘汰。
2、交流异步电动机异步电机的优点是成本低，工艺简单、运行可靠耐用、维修方便，而且能忍受大幅度的工作温度变化。
尽管在重量和体积方面，异步电动机并不占优势，但其转速范围广泛以及高达20000rpm左右的峰值转速，即使不匹配二级差速器也能够满足该级别车型高速巡航的转速需求，至于重量对续航里程的影响，高能量密度的18650电池能够“掩盖”电机重量的劣势。
此外，异步电机稳定性优秀也是被特斯拉选用的重要原因异步电动机应用的较多的地区是美国，这也被人为是和路况有关。
在美国，高速公路已经具有一定的规模，除了大城市外，汽车一般以一定的高速持续行驶，所以能够让高速运转而且在高速时有较高效率的异步电动机得到广泛应用。
3、永磁同步电机在新能源汽车领域，永磁同步电机被广泛使用。
所谓永磁，是指在制造电机转子时加入永磁体，使电机的性能得到进一步的提升。
而所谓同步，则指的是转子的转速与定子绕组的电流频率始终保持一致。
因此，通过控制电机的定子绕组输入电流频率，电动汽车的车速将最终被控制。
与其他类型的电机相比较，永磁同步电机的最大优点就是具有较高的功率密度与转矩密度。
由于国家对环保的大力宣传，人们的环保意识不断提高，针对环境污染较为严重的尾气排放问题，汽车行业研发出了电动汽车，减少尾气排放。
但是，作为电动汽车，汽车的电机就显得格外重要。
下面就给大家介绍一下电动汽车的电机有哪些种类。
电动汽车电机主要有直流电机、感应电机、永磁无刷电机以及开关磁阻电机等。
1. 直流电机早期开发的电动汽车多采用直流电机，其控制装置简单，成本低。
电动汽车最常采用的是他励直流电机和串励直流电机。
但由于直流电机存在换向器和电刷，它们之间有机械磨损，需要定期维护。
换向器和电刷之间的机械损耗、接触损耗以及电损耗使得直流电机的效率较低。
直流电机在现代高性能电动汽车上的应用正在较少，但仍有一些电动汽车在应用，例如，东京大学UOT电动汽车，马自达公司BANGO电动汽车，意大利菲亚特公司900E/E2电动汽车，我国的陆骏电动汽车。
2. 永磁无刷电机永磁无刷电机可分为两类：一类是具有正弦波电流的永磁同步电机，另一类是具有矩形脉冲波电流的无刷直流电机。
两种电机，转子都是永久磁体，电机转子不需要电刷和励磁绕组，通过定子绕组换相产生旋转转矩。
永磁无刷电机可靠性高，输出功率大，与相同转速的其他电机相比具有体积小，质量轻，便于维修，高效率，高功率因数等特点。
由于转子没有励磁绕组，无铜耗，磁通小，在低负荷时铁耗很小，因此，永磁无刷电机具有高的“功率/质量”比，可以高速运转，同时由于没有转子的磨损且定子绕组是主要的发热源，易于冷却。
转子电磁时间常数小，电机动态特性好，极限转速和制动性能都由于其他类型电机。
但永磁无刷电机的功率范围较小，一般最大功率为几十千瓦，同事在高温、振动和过高电流作用下，会发生磁性衰退现象，降低永磁无刷电机的性能。
内嵌永磁体无刷直流电机是一种新型的无刷电机，这种电机在转子铁芯上开有与极数相同的燕尾槽，将永磁体嵌入其内，永磁体与相邻的铁芯凸极构成一个磁极，这种电机同时具备无刷直流电机和串励直流电机的特性。
电动汽车的电动机工作原理电动汽车是一种利用电能驱动车辆运行的汽车，相比传统的内燃机汽车，其最显著的特点就是采用了电动机来取代传统的发动机。
电动机是电动汽车的核心部件，它负责将电能转化为机械能，从而驱动汽车前进。
本文将详细介绍电动汽车的电动机工作原理。
一、直流电动机的工作原理直流电动机是最早应用于电动汽车的一种电动机类型，它的工作原理相对简单。
直流电动机包括定子和转子两部分，定子内包含一组固定的线圈，线圈通过电枢绕组与电源相连。
转子则是固定在电动机轴上的部件。
当电源施加电流到电动机的电枢绕组上时，电流会在电枢绕组中形成磁场。
接下来，通过定子线圈中的永久磁体或电磁磁场，使得转子受到相互作用力而开始旋转。
同时，电枢绕组中的电流方向也会发生改变，使得转子继续旋转。
通过不断地改变电枢绕组电流的方向，直流电动机能够持续产生转矩，并驱动汽车行驶。
二、交流电动机的工作原理交流电动机在电动汽车中的应用越来越普遍，其工作原理相对复杂一些。
交流电动机分为异步电动机和同步电动机两类，其中异步电动机的应用较为广泛。
异步电动机有一个固定的定子和一个旋转的转子。
定子通过绕组与电源相连，产生一个旋转磁场。
转子是由铝或铜等导体条制成的，其中的导体条通过电机转子的轴连接在一起。
当交流电源施加在定子上时，定子中的线圈会形成一个旋转磁场，而转子中的导体条则会产生感应电流。
根据感应电流方向不同，导体条会受到电磁力的作用而开始旋转。
通过定子线圈中电流的周期性改变，异步电动机能够始终保持旋转运动，并驱动汽车行驶。
三、变频电动机的工作原理变频电动机是一种特殊的交流电动机，它通过变频器控制电源频率和电压，从而实现对电动机转速和转矩的精确控制。
与传统的交流电动机相比，变频电动机具有更高的效率和更好的响应性能。
变频电动机的工作原理与异步电动机十分相似，唯一的区别在于它的电源频率和电压可以进行变化。
通过变频器的调节，我们可以改变电动机的输出频率和电压，从而实现对电动机性能的精确调整。
电动汽车驱动电机结构与原理电动汽车驱动电机可以分为两大类：直流电机和交流电机。
在这两类电机中，又有不同类型的电机，它们的结构也各不相同。
下面分别对这两类电机的结构做简要介绍：1. 直流电机结构(1) 励磁系统：励磁系统是直流电机中的一个关键部件，它通过产生磁场使电机转动。
励磁系统又分为两类：永磁体励磁和电磁体励磁。
(2) 转子：转子是电机中的运动部件，通过在磁场中旋转来产生电动势和驱动负载。
(3) 定子：定子则是电机中的静止部件，它包裹着转子，构成了电机的磁场。
(4) 风扇：风扇则是电机的附件，用来冷却转子和定子，以保证电机的正常运行。
与直流电机不同，交流电机采用的是交流电源，也可以根据转子的工作原理分为异步电机和同步电机。
交流电机的主要结构如下：(1) 定子：与直流电机一样，交流电机中也有定子，它固定在电机外壳内，分为单相和三相两种类型。
(2) 转子：交流电机中的转子，在同步电机中与磁场的旋转速度相同，而在异步电机中则会因为转子的存在而产生滞后转角。
(3) 感应器：感应器则是异步电机中的重要部件，它探测磁场的变化并反馈给电机控制系统，以实现电机的控制。
(4) 风扇：风扇同样是交流电机的辅助部件，用来降低电机温度并延长使用寿命。
电动汽车的驱动电机是将电能转换为机械能的重要装置。
从物理学的角度来看，电动汽车驱动电机的工作原理可以统一为电磁感应原理。
也就是说，电动汽车驱动电机通过在磁场中运行的电流，产生磁场并利用与磁场相连的杆件进行机械运动。
直流电机的工作原理是利用磁场对导体中运行的电流的作用力来实现机械运动。
当流经导体的电流遇到磁场时，就会受到洛伦兹力的作用，产生一个旋转力矩，推动电机转动。
由于磁场的作用，导体中的电流也会产生旋转磁场，形成了电机旋转所需的电磁场。
2. 交流电机原理交流电机的工作原理则可以分为同步电机和异步电机两种类型：(1) 同步电机原理：同步电机的转子磁场和定子磁场的极间距离始终不变，它们的转速永远相等。
浅谈纯电动汽车驱动电机及控制系统纯电动汽车驱动电机及控制系统是纯电动汽车最重要的组成部分之一。
顾名思义，这个系统由两个主要组成部分组成——电动汽车的驱动电机和电机控制器。
如果说油车的发动机和变速器是油车的心脏，那么电动汽车的驱动电机和控制系统就可以说是电动汽车的心脏。
以下将详细介绍驱动电机及控制系统的概念，种类、结构、工作原理和发展趋势。
一、驱动电机的概念驱动电机是指电动汽车中负责电能转化为机械能，并将车辆推动的电动机。
它是纯电动汽车最重要的动力源。
驱动电机有很多种类，其中最常见的是异步电机和永磁同步电机。
异步电机与传统的交流电动机相似，但它的结构更为简单，并且由于其转速受电源频率的限制，因此已经被淘汰。
永磁同步电机则是最常见的驱动电机类型之一，由于其具有高效率、高功率因数、高转矩密度和较小的转子惯量，因此在纯电动汽车中被广泛采用。
二、控制系统的概念控制系统是指负责控制驱动电机正常工作的系统。
它由控制器、传感器组成。
控制器是控制电机运转的“智能大脑”,是纯电动汽车中最重要的部分之一。
它不仅负责控制电机的启动、停止和转速，还将车速信息、加速度信息、电池电压信息等反馈给其他控制系统完成整车系统的协同控制。
三、纯电动汽车驱动电机的结构纯电动汽车驱动电机的结构大致分为电机电器、轴承端盖、轴承、转子、定子几部分。
其中，电机电器也称为电机本体，由定子、转子等组成。
定子通常由铜线绕制成线圈，线圈由垫片、断路器、导体等构成。
转子由永磁体和导体组成，永磁体是负责产生相应磁场的重要部分。
四、驱动电机和控制系统的工作原理纯电动汽车驱动电机和控制系统的工作原理首先需要知道的是，驱动电机是一种交流电动机，其转矩与电机电流的平方成正比。
控制器发出开机指令之后，电机通过转子和定子间的转换相互作用产生旋转力，推动车辆运动。
控制器负责电能的传输和电机的控制，可以提高电池使用时间，最大化驱动电机的效能。
随着技术的不断发展，纯电动汽车驱动电机和控制系统也在不断地升级改进。
电动汽车工作原理电动汽车是一种以电能为动力的车辆，与传统的燃油汽车相比，其工作原理存在一定的差异。
电动汽车主要由电池组、电动机、电控系统和充电系统组成，下面将详细介绍电动汽车的工作原理。
1. 电池组电动汽车的能量来源于电池组，电池组通常由多个电池单元串联而成。
常见的电池类型包括锂离子电池、镍氢电池和铅酸电池等。
电池组的容量决定了电动汽车的续航里程，较高容量的电池组可以提供更长的行驶里程。
2. 电动机电动汽车采用的电动机通常是交流异步电动机或永磁同步电动机。
电动机通过电池组提供的直流电转换为机械能驱动车辆。
电动机的输出功率决定了车辆的加速性能和最高速度。
3. 电控系统电动汽车的电控系统负责控制电池组和电动机的工作状态。
它通过监测车辆的速度、加速度和驱动需求等参数来调节电动机的输出功率，以实现车辆的平稳加速和高效能量利用。
电控系统还包括了电池管理系统，用于监测和管理电池组的电量、温度和健康状态，以延长电池的使用寿命。
4. 充电系统电动汽车的充电系统用于给电池组充电。
充电系统包括充电桩、充电线和充电控制器等设备。
用户可以通过充电桩将交流电转换为直流电，然后通过充电线连接到电动汽车的充电接口进行充电。
充电控制器负责监测电池组的电量和温度，并控制充电过程的电流和电压，以确保充电的安全和高效。
5. 能量回收系统电动汽车还配备了能量回收系统，也称为再生制动系统。
当车辆减速或制动时，电动机会转换为发电机，将制动过程中产生的能量转化为电能并储存在电池组中，以提高能量利用效率和续航里程。
总结：电动汽车的工作原理可以概括为：电池组提供电能，电控系统控制电动机的输出功率，电动机将电能转换为机械能驱动车辆，充电系统给电池组充电，能量回收系统回收制动能量。
电动汽车以其环保、高效和低噪音等特点受到越来越多的关注和青睐。
随着技术的不断进步和成本的降低，电动汽车将成为未来汽车行业的主流。
电动汽车电动机概述
Electric Vehicles Motor Overview 电动汽车采用电能取代石油等化石燃料作为动力，是未来交通的唯一解决方案，当前与电动汽车相关的研究热点有电动汽车电机驱动系统，电动汽车电池技术与相关充电机技术，电动汽车的控制技术。
在本栏目只讨论纯电动汽车的驱动系统，要研究电动汽车的驱动系统先要对电动机在纯电动汽车中的驱动形式，基本布置作个了解。
纯电动汽车动力传动系统布置形式
1. 传统驱动布置形式
该布置形式与传统汽车的布置形式基本相同，通常是在传统汽车的基础上改装而成的，把电动机放在原燃油发动机的位置，图1为示意图，现在纯电动车很少采用这种布置形式。
图1--传统驱动布置形式
2. 电动机与驱动桥组合驱动布置形式
该种布置形式把电动机、固定速比的减速器和差速器进行组合，布置在驱动桥旁，通过两个车轮的半轴来驱动车轮，图2为示意图，此种布置形式的整个传动系统长度比较短，传动装置占用空间小，容易布置，可以进一步减少整车的质量，并且比较上一种布置形式的传动效率较高。
图2--电动机后置组合式驱动桥驱动系统
按传统汽车的驱动模式来说属于驱动电动机后置-驱动桥后置形式；把这个组合布置在汽车前轴属于驱动电动机前置-驱动桥前置形式，见图3。
这种组合布置形式具有良好的通用性和互换性，便于在现有的汽车底盘上安装使用、维修也较方便。
图3--电动机前置组合式驱动桥驱动系统
3. 电动机与驱动桥集成驱动系统布置形式
把电动机、固定速比减速器和差速器集成为一个整体,并与驱动轴同轴，通过两根半轴驱动车轮，称为电动机与驱动桥集成式驱动系统。
把集成系统组成后驱动桥，安装在后车轴位置，图4是示意图。
图4--电动机后置驱动桥集成驱动系统
图5是把集成驱动桥安装在前车轴位置示意图
图5--电动机前置驱动桥集成驱动系统
4. 轮边电动机驱动布置形式
这是一种双电动机驱动形式，由左右2台电动机直接通过固定速比减速器分别驱动两个车轮, 电动机直接连接轮毂，两个车轮转动没有直接连接，这种电机称为轮边电机。
每个电机的转速可以独立地调节控制，通过电子差速器来解决左右半轴的差速问题，使得电动汽车更加灵活，在复杂的路况上可以获得更好的整车动力性能，由于采用电子差速器，传动系体积进一步减小，节省了空间，质量也进一步减轻，提高了传动效率，图6是轮边电机驱动示意图。
图6--轮边电动机后置驱动桥布置
5. 轮毂电动机驱动布置形式
把电动机设计成饼状，直接安装在车轮的轮毂（轮辋）内，如图7所示，称这种电机为轮毂电机，电机一端直接与车轮毂固定，另一端直接安装在悬架上。
此种布置形式进一步缩短了电机和车轮之间的机械传动距离，进一步节省了空间。
图7—轮毂电动机后置驱动桥布置
图8为轮毂电机安装在前轮的示意图。
图8—轮毂电动机前置驱动桥布置用4个轮毂电机组成4驱车，图9为示意图。
图9—轮毂电动机四轮驱动布置
轮毂电机有集成固定速比减速装置的形式，电机体积较小，采用高转速运行方式，转速可达10000r/min左右，与行星齿轮减速器集成为一体。
另一种是没有减速装置的轮毂电机，采用低转速外转子电动机，外转子可直接安装在轮毂内，直接驱动车轮旋转，也称为直驱电动机。
纯电动汽车用电动机
电动汽车车用驱动电动机通常要能够满足各种工况下的要求, 例如在汽车频繁启动、停车、加速减速, 低速和爬坡时要满足较高的转矩, 在高速行驶时要满足较低的转矩, 并要求变速范围大。
常见的直流电机、永磁无刷直流电机、永磁同步电机、开关磁阻电机、横向磁通电机都可以作为汽车电机
1.直流电动机
传统直流电动机控制简单，控制技术成熟，转速控制范围大，串激直流电动机的软特性非常适合做车的驱动电机。
但直流电机电机体积大，制造成本高，电刷与换向器维护量大，所以新电动汽车电机一般不采用直流电机。
2. 永磁无刷直流电动机
永磁无刷直流电动机利用电子换向器代替直流电机的机械换向器，通过电子换向装置产生正负交变的平顶波驱动电机旋转，调速性能和直流电机类似，运行可靠，维护方便，没有励磁损耗，效率和功率密度都较高。
因此，永磁无刷直流电机已经成为电动汽车轮毂电机的主流电机。
3. 永磁同步电动机
永磁同步电动机在结构上与永磁无刷直流电机类似，只是它通过正
弦波驱动。
相对于无刷直流电机，永磁同步电机具有低噪声，大功率密度，小转动惯量，高控制精度等优势。
由于同步电机转速与电源频率同步，作为轮毂电机应用时各轮转速的协调控制比较复杂。
4.开关磁阻电动机
开关磁阻电机的转子上既没有绕组也没有永磁体，只在定子上装有集中励磁绕组，多用于高速电机。
开关磁阻电机功率装换效率高，结构简单，且调速范围宽，控制简单。
但是由于电机运行在开关模式下，电流波动大，噪声和振动大。
5.横向磁通电动机
横向磁通电机效率和转矩密度高，适合运行在低转速、大转矩的场合下；绕组形式简单，不存在传统电机绕组的端部；各相之间相互独立；驱动电路和永磁无刷直流电机相同，可控性好。
但其永磁体数目多，用量大；结构复杂，工艺要求高，成本高。
