新能源汽车基本构造及原理之电源系统知识新能源汽车是指使用新能源替代传统燃料的汽车,其中最常见的新能源是电力。
新能源汽车的电源系统是其最重要的组成部分,它提供电能给汽车的动力系统,驱动车辆行驶。
本文将从基本构造和原理两个方面介绍新能源汽车的电源系统知识。
一、基本构造新能源汽车的电源系统主要由电池组、电控系统和电动机组成。
1. 电池组电池组是新能源汽车电源系统的核心部件,承担着存储和释放电能的功能。
电池组通常由多个电池单体组成,这些电池单体通过串联或并联的方式连接起来,形成一定的电压和容量。
目前常见的电池技术包括锂离子电池、镍氢电池和超级电容器等。
电池组的容量越大,新能源汽车的续航里程就越远。
2. 电控系统电控系统是新能源汽车电源系统的控制中枢,负责监测和控制电池组的状态,以及控制电能的输出和回收。
电控系统包括电池管理系统(BMS)和动力电子系统。
BMS主要负责监测电池组的电压、温度和容量等参数,确保电池组的安全和稳定运行;动力电子系统则负责将电能转化为机械能,驱动车辆行驶。
3. 电动机电动机是新能源汽车的动力来源,负责将电能转化为机械能,驱动车辆行驶。
根据不同的应用需求,电动机可以采用直流电动机(DC)或交流电动机(AC)。
直流电动机结构简单,控制方便,适用于小型电动车;交流电动机效率高,适用于中大型电动车。
电动机通过与车辆的传动系统相连,将转动力传递给车轮,实现车辆的运动。
二、工作原理新能源汽车的电源系统工作原理可以简单概括为:电池组提供电能给电动机,电动机通过与传动系统相连,驱动车辆行驶。
1. 充电当新能源汽车的电池组电能不足时,需要对其进行充电。
充电时,外部电源将电能通过充电装置输入电池组,电池组将电能储存起来。
充电装置通常由充电插座和充电控制器组成,充电控制器负责控制充电电流和电压,确保电池组能够安全、高效地充电。
2. 放电当新能源汽车需要行驶时,电池组将储存的电能释放给电动机。
电控系统监测电池组的状态,根据驾驶员的操作指令,控制电能的输出和回收。

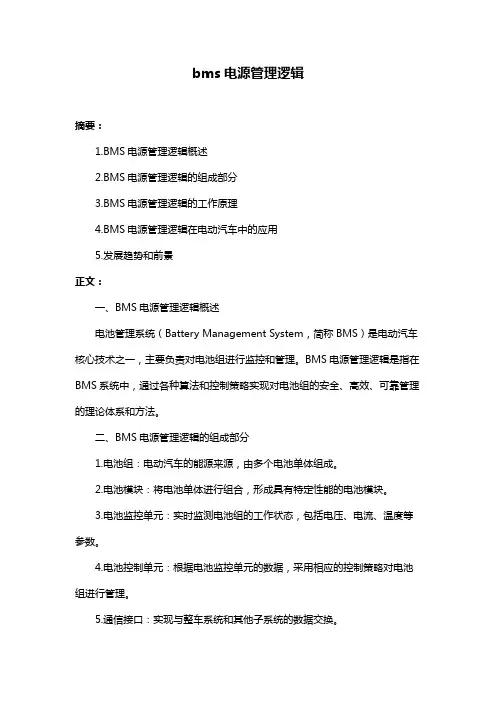

bms电源管理逻辑摘要:1.BMS电源管理逻辑概述2.BMS电源管理逻辑的组成部分3.BMS电源管理逻辑的工作原理4.BMS电源管理逻辑在电动汽车中的应用5.发展趋势和前景正文:一、BMS电源管理逻辑概述电池管理系统(Battery Management System,简称BMS)是电动汽车核心技术之一,主要负责对电池组进行监控和管理。
BMS电源管理逻辑是指在BMS系统中,通过各种算法和控制策略实现对电池组的安全、高效、可靠管理的理论体系和方法。
二、BMS电源管理逻辑的组成部分1.电池组:电动汽车的能源来源,由多个电池单体组成。
2.电池模块:将电池单体进行组合,形成具有特定性能的电池模块。
3.电池监控单元:实时监测电池组的工作状态,包括电压、电流、温度等参数。
4.电池控制单元:根据电池监控单元的数据,采用相应的控制策略对电池组进行管理。
5.通信接口:实现与整车系统和其他子系统的数据交换。
三、BMS电源管理逻辑的工作原理1.电池组的状态监测:通过电池监控单元对电池组的各项参数进行实时监测。
2.数据处理与分析:对监测到的数据进行处理和分析,判断电池组的工作状态。
3.控制策略决策:根据分析结果,选择合适的控制策略对电池组进行管理。
4.控制执行与优化:通过控制单元对电池组进行实时调整,保证电池组的安全、高效运行。
5.故障诊断与保护:发现电池组存在的问题,采取相应的保护措施,防止事故发生。
四、BMS电源管理逻辑在电动汽车中的应用1.电池组容量优化:通过调整电池组的充放电速率,延长电池寿命。
2.电池组温度管理:采用热管理系统,保证电池组工作在适宜的温度范围内。
3.电池组安全性保障:实时监测电池组的安全状态,预防热失控等事故。
4.电池组充放电控制:根据驾驶员需求和电网条件,合理分配电池组的充放电功率。
五、发展趋势和前景1.高度集成化:未来BMS电源管理逻辑将实现更高程度的集成,减小体积,降低重量。
2.智能化:借助人工智能技术,提高BMS电源管理逻辑的决策能力和自适应性。
电动汽车充电系统概述电动汽车充电系统是电动汽车运行的关键组成部分,它提供了将电能从电网输送到电动汽车的途径。
充电系统由充电设备、充电桩、电动汽车电池、充电控制器、电源管理系统和充电管理系统组成。
下面将对电动汽车充电系统进行详细概述。
首先是充电设备,它是将电能从电网传递到电动汽车电池中的关键设备。
充电设备通常由交流充电设备(AC充电设备)和直流充电设备(DC充电设备)组成。
AC充电设备是将电能从交流电源输送到电动汽车电池中,它需要配合充电桩使用。
DC充电设备则是直接将电能从直流电源输送到电动汽车电池中,其中充电桩不是必需的。
充电设备还包括充电连接器、充电线和控制电路等组成部分。
充电桩是将电能从充电设备传输到电动汽车的装置。
充电桩通常包括充电接口、接地线和通信线路等组件。
充电接口连接充电设备和电动汽车,它提供了安全而稳定的充电连接。
接地线用于将充电设备与地面接地,以确保充电过程中的安全性。
通信线路用于充电桩和电动汽车之间的数据交换,以实现充电过程的控制和监测。
电动汽车电池是存储电能的装置,它是电动汽车充电系统的能量储存单元。
电动汽车电池通常采用锂离子电池或镍氢电池。
锂离子电池具有高能量密度和长寿命等优点,但其成本较高。
镍氢电池则有较低的能量密度和较长的充电时间,但其成本较低。
电动汽车电池需经过严格的管理和维护,以保证其性能和安全性。
充电控制器是控制充电过程的关键设备,它负责监测和控制充电系统的各个参数和状态。
充电控制器通常由控制芯片、传感器和信号传输设备组成。
控制芯片负责对充电系统进行智能控制,传感器用于监测电池、温度和电流等参数,信号传输设备用于与充电设备和充电管理系统进行数据交换。
电源管理系统是控制充电系统供电和能量管理的系统,它通常由电源相关设备和监控设备组成。
电源相关设备负责将电能从电网传输到充电设备,监控设备则用于监测充电系统的能量使用和电池状态,以实现对充电系统的有效管理和控制。
充电管理系统是对充电系统进行整体管理和运行的系统,它通常由软件和硬件设备组成。
图1 北汽新能源EV200控制系统网络通讯对于电动汽车动力电池来讲,各个整车厂商的控制策略基本相同,但选用的控制元器件精度、性能有所不同,特别是实现控制策略的算法、应用程序各不相同,因此也成为各个厂家的特色和机密。
各整车厂商在控制软件开发上,会根据使用过程发现的问题不断完善,可以通过刷程序来为车主的爱车升级。
维修人员取得整车厂商的授权,得到控制程序和密码后,就可以通过车辆图2 动力电池管理系统与外部系统CAN通讯关系框图图3 电芯电压检测接点分布从控盒电路板上的检测电路对各个电芯巡回检查,电压数据经隔离后送到电路板计算区域处理,再通过内部CAN线送主控盒分析处理。
主控盒要进一步计算整个电池包的SOC,以及最高电压电芯与最低电压电芯的差值是否超标,是否达到放电截止电压或充电截止电压,然后再做后续控制处理。
电池温度检测一般在电池模组上安置温度传感器检查,温度传感器安置在模组的接线柱附近。
温度传感器的测量引线分别送图4 电芯电压检测线与检测电阻阵列图5 动力电池上下电过程原理图图6 高压回路绝缘检测与继电器开闭状态检测控制盒2.动力电池母线继电器开闭状态检测与高压回路绝缘检测(1)动力电池对外高压上下电过程控制图5是动力电池上下电过程原理图。
动力电池对外部负载上的电指令如下。
驾驶员起动车辆,钥匙置ON位,动力电池负极继电器闭合,全车高压系统各个控制器初始化、自检,完成后通过CAN线通报。
动力电池对内部电芯电压和温度检查合格、母线绝缘检测合格,动力电池主控盒接通预充继电器(预充继电器与预充电阻串联,然后与正极继电器并联)。
动力电池为外部负载所有电容图7 变阻抗网络电路图9 套装在母线上的霍尔电流传感器图7b 变阻抗网络电路图7c 变阻抗网络电路关断时,图7b桥式阻抗网络的等效形式为R g1与串联。
这时,电源电压为U 01,电流为I 1。
R/(R g1+R)) (1)关断时,图7c桥式阻抗网络的等效形式为R g2串联,这时,电源电压为U 02、电流为I 2。
车辆工程技术14车辆技术新能源电动汽车电气系统主要包括高压直流电气系统、低压电气系统和整车CAN通讯网络控制系统。
车载充电机由电网供电,将220V交流电经整流滤波变成300V以上直流电为动力电池补充电能。
低压电气系统采用直流12V电源,一方面为灯光和刮水器等常规低压电器供电,另一方面为整车控制器、电机控制系统电池管理系统以及高压电气设备的控制器和冷却电动水泵等辅助部件供电。
CAN通讯网络系统主要是为整车控制器与汽车其他控制单元进行信息通讯。
1 整车低压电气系统由于电动汽车的特殊性,根据电动汽车整车状态,可将电动汽车低压电气系统分为运行状态和充电状态2种模式。
1.1 运行状态此时车辆供电系统由蓄电池、DC/DC电压转换器、电线束、开关和继电器等组成。
对供电系统的要求是:DC/DC电压转换器必须在汽车运行的所有工况下,均能提供足够的电能满足低压用电器的需求,同时还要保证为蓄电池充电。
1.2 充电状态此时车辆供电系统由蓄电池、DC/DC电压转换器、车载充电机、线束、开关和继电器等组成。
在充电状态下,供电系统只需提供足够的电能满足充电相关电器部件工作并提供一定的电流为蓄电池充电即可。
2 低压电源系统的控制功能以北汽新能源EV系列纯电动汽车为例,介绍12V电源管理系统的控制功能。
该汽车由低压电源管理单元(PMU)控制,主要功能如下:2.1 低压电池管理单元低压电池管理单元(PMU)用胶带捆绑固定在蓄电池负极电缆,控制单元(模块)本身包含电压、电流、温度传感器,这些传感器用来采集蓄电池的工作状态。
PMU通过传感器采集蓄电池电压、电流、温度信息,对蓄电池状态进行计算,并且获得整车的用电器工作状态和DC/DC工作状态,实现整车供电系统对蓄电池的动态电量平衡、节能模式、智能充电等功能。
2.2 动态电量平衡功能如果用电器全开(几率较小,但是存在),在这种情况下,蓄电池会不断放电,最终导致蓄电池亏电,造成下次无法起动。
电动汽车的智能充电管理系统随着环境保护意识的不断提升,电动汽车作为一种绿色出行工具,受到越来越多消费者的青睐。
与此同时,电动汽车的智能充电管理系统也逐渐成为人们关注的焦点。
智能充电管理系统的引入,不仅提高了电动车的充电效率和安全性,还为用户提供了更便捷的充电服务。
本文将从多个方面介绍电动汽车的智能充电管理系统。
一、充电桩的智能化充电桩作为电动汽车的主要充电设备,智能化的充电桩为电动汽车提供了更加高效、便捷的充电服务。
智能充电桩具备自动识别电动汽车的型号和电源需求的功能,根据车辆的需求进行智能配电,确保充电过程中的安全性和稳定性。
同时,智能充电桩还能与电动汽车的智能系统实现互联互通,实时监测车辆的充电状态和电量,并根据实际情况自动调整充电功率,以避免充电过程中的能量浪费和充电时间过长的问题。
这种智能化管理机制,不仅提高了充电效率,也保护了电池的使用寿命。
二、充电预约与远程控制智能充电管理系统还支持用户进行充电预约和远程控制。
通过手机应用或者相关平台,用户可以提前预约充电时间段,确保充电桩的可用性和排队等待的时间。
同时,用户还可以通过手机远程控制充电桩的启动和停止,随时了解充电桩的使用情况。
充电预约和远程控制功能的引入,解决了传统充电方式中用户需要耐心等待和排队等问题,提高了充电效率和用户体验。
同时,远程控制功能还可以实现智能充电桩的开启和关闭,避免了未使用情况下的能源浪费。
三、能源管理和节能功能智能充电管理系统在能源管理和节能方面也发挥了重要的作用。
通过智能控制算法,系统可以根据充电桩和电动汽车之间的能源交互情况,合理调配充电需求和电网电力供给之间的平衡。
具体而言,智能充电管理系统可以在电网峰谷时段进行充电,以利用电能成本的差异,实现能源的高效利用和成本的降低。
此外,系统还可以根据用户的用车习惯和充电需求,智能化地管理充电电量和充电时长,避免过度充电带来的能源浪费和设备损耗。
四、安全性和监控功能智能充电管理系统注重保障充电过程的安全性,具备监控功能以便及时处理问题。
电动汽车电池管理系统的组成1. 电池管理系统的基本概念首先,BMS到底是个啥?简单来说,它负责监测和管理电池的状态。
就像我们每天要量体温一样,BMS会时刻关注电池的电压、温度、充电状态等。
想象一下,如果电池“发烧”了,BMS会立刻发出警报,告诉我们该降温了,不然可能会“出事”。
1.1 监测电池状态监测电池状态是BMS的首要任务。
它会使用各种传感器来收集数据,这些数据就像是电池的“健康档案”。
如果某个电池单体的电量低了,BMS会提醒你要充电。
就像老妈提醒你要吃饭一样,贴心又重要。
1.2 均衡电池单体电池管理系统还得确保每个电池单体的电量均衡。
这就像我们朋友之间要互相照应,不能总让一个人付账,其他人只顾吃。
BMS通过均衡充电,确保每个电池单体都能得到应有的“滋润”,这样电池才能发挥出最佳表现。
2. 电池安全管理说到电池,安全真的是头等大事。
BMS就像一位严厉的守门员,随时监控电池的安全情况。
如果电池温度过高、过充或短路,BMS会迅速切断电源,避免发生危险。
这就像是你在野外露营,突然看到大熊,迅速启动“逃生模式”,确保自身安全。
2.1 过充和过放保护BMS还有个重要功能,就是防止电池过充和过放。
过充就像你在喝水,喝得太多,结果水都快溢出来了;而过放就像是喝光了水,口渴得不得了。
这两个情况都会缩短电池的寿命,BMS就像一位经验丰富的调酒师,精准把握充放电的“水位线”。
2.2 温度管理温度也是BMS的重要监测对象。
电池就像我们一样,太热或者太冷都不好。
BMS通过温度传感器来调控电池的工作环境,确保它在最佳温度下运转。
要是你在冬天喝冰水,肯定是冷得发抖,电池也是如此,适宜的环境才能发挥最佳性能。
3. 充电管理充电管理是BMS的一大亮点。
就像我们每天都有充电的时刻,电池也需要合理的充电策略。
BMS会根据电池的当前状态,制定合适的充电方案,确保电池充得快又安全。
再者,如果充电桩不靠谱,BMS也会及时提醒,避免电池“中招”。
电动汽车的能源管理系统随着环保意识的日益增强和对传统汽车尾气排放的担忧,电动汽车作为一种绿色、清洁的交通工具逐渐受到人们的关注和青睐。
而电动汽车的能源管理系统在其中起着至关重要的作用。
本文将就电动汽车的能源管理系统进行探讨,旨在分析其组成结构和工作原理,并探讨其对电动汽车的性能和效能的影响。
一、能源管理系统的组成结构电动汽车的能源管理系统一般包括电池组、电控系统以及能量管理策略等组成部分。
1. 电池组电池组是电动汽车能源管理系统的重要组成部分,起着能量存储和释放的作用。
电池组通常由众多电池单体串联构成,可以根据需要进行并联以提供更大的电流输出和储能能力。
目前,常见的电动汽车电池组类型包括锂离子电池、镍氢电池和钠离子电池等。
2. 电控系统电控系统是电动汽车能源管理系统的核心部分,负责对电池组的充放电过程进行控制和管理。
通过对电池组的充电、放电和维护进行监控和控制,电控系统可以确保电池组的安全可靠工作,并最大限度地提高电池组的使用寿命和性能。
3. 能量管理策略能量管理策略是指根据电动汽车的工作状态和外部环境的变化,合理地管理和分配电池组中的能量,以提高电动汽车的能效和性能。
常见的能量管理策略包括能量回收、能量储存和能量优化利用等。
二、能源管理系统的工作原理电动汽车的能源管理系统在日常驾驶中的工作原理如下:1. 充电管理当电动汽车接入电源进行充电时,能源管理系统会根据充电模式和电池组的状态进行判断,控制充电电流和电压,以确保电池组的安全充电和快速充电。
同时,能源管理系统还能够监测电池组的温度和电压,及时发现异常情况并采取相应的措施,以确保充电过程的安全和高效。
2. 供电管理在行驶过程中,能源管理系统负责控制电池组向电动机提供电能,并根据车辆的速度和负载等工作状态,调整输出电流和电压,确保电动汽车的动力性和续航能力。
同时,能源管理系统还会监测电池组的电量,及时警示驾驶员剩余电量是否足够,并根据需要调整车辆的驱动模式,以达到最佳的驾驶性能和能效。
详细解读新能源汽车三电系统。
1.引言1.1 概述概述:新能源汽车是指利用非石化能源和创新技术,实现高效、低碳、零排放的汽车。
其中,新能源汽车的三电系统包括电池系统、电动机系统和动力电子系统,这些系统相互协作,共同完成汽车的驱动和能量存储。
电池系统是新能源汽车的能量来源,它主要由电池和电池管理系统组成。
电池类型多种多样,包括锂离子电池、镍氢电池等。
电池管理系统负责监测和控制电池的状态,包括电量、温度、电压等参数,以确保电池的正常工作和延长使用寿命。
电动机系统是新能源汽车的动力来源,它负责将电池储存的能量转化为驱动力。
电动机类型包括交流电动机和直流电动机等。
电动机控制系统通过控制电动机的运行状态、速度和扭矩等参数,实现高效的驱动和能量转化。
动力电子系统是连接电池系统和电动机系统的关键部分,它主要由逆变器和充电系统组成。
逆变器将电池直流电压转换为交流电压,以便给电动机供电。
充电系统则负责将外部电源的交流电转换为电池所需的直流电,实现车辆的充电功能。
新能源汽车的三电系统相互协作,通过合理的设计和控制,实现能量的高效转化和利用。
这些系统的稳定性、性能和安全性对整个汽车的运行至关重要。
随着科技的不断发展和创新,新能源汽车的三电系统将不断进步和完善,为人民群众提供更加环保、便利和可持续的出行方式。
通过深入了解新能源汽车的三电系统,我们能够更好地理解和应用这些技术,为推动新能源汽车产业的发展做出积极贡献。
同时,对于未来发展的展望,我们可以期待新能源汽车三电系统的性能提升、成本降低和环境友好性的进一步增强,从而为构建可持续发展的社会贡献力量。
1.2 文章结构文章结构部分的内容如下:本文详细解读新能源汽车的三电系统,主要包括电池系统、电动机系统和动力电子系统。
通过对这三个系统的深入解析,旨在揭示新能源汽车的核心技术和关键组成部分,为读者提供全面的了解。
在正文部分,首先介绍了电池系统,包括电池的类型和电池管理系统。
我们将详细探讨不同类型的电池及其特点,以及如何有效管理电池的充放电过程,以提高整车的续航里程和安全性能。
