ZLG致远电子P800Flash量产型智能极速编程器震撼发布

P800在线编程器率先支持Ambiq Micro的Apollo芯片在线编程器在WLCSP封装上批量编程的解决方案低功耗与高性能、高集成度、低成本一起，一直是各大半导体厂商追逐的目标，特别是微控制器（MCU），每次发布的新器件，其功耗总是在逐步递减。

但是随着物联网和可穿戴设备的“疯狂入侵”，循序渐进式的功耗优化已经不再是超低功耗MCU的游戏规则，而是“突飞猛进”模式，与功耗相关的很多指标（如ULPBench得分）都不断刷新记录。

超低功耗半导体解决方案领先厂商Ambiq Micro宣布其Apollo微控制器(MCU)创造了微控制器的历史性记录，按照业界标准EEMBC ULPBench基准测试，Apollo MCU所消耗的能量低于其它任何微控制器产品的一半。

Apollo微控制器达到377基准分，比185分的先前领先产品超出一倍以上。

正有如此低的功耗表现，被知名可穿戴厂商Misfit Shine2™选中为MCU核心。

图1.Apollo系列MCU图2. Misfit Shine2™可穿戴产品在线调试工具无法满足WLCSP封装生产需求由于物联网和可穿戴设备本身体积要求，WLCSP封装形式芯片是大势所趋。

WLCSP绝对尺寸仅有32平方毫米，约为普通的BGA的1/3，仅仅相当于TSOP内存芯片面积的1/6。

与BGA封装相比，同等空间下CSP封装可以将存储容量提高三倍。

如此小的面积的可接触焊点，给生产端制造了一个大难题。

现有的方案，无法找到合适的生产夹具来适配，仅能通过在线仿真工具(Ulink2或其他工具)来实现MCU程序的下载，远远无法满足可穿戴设备，动辄100K出货量的基本要求。

图3.J-link调试工具图4.在Keil软件下载程序稳定支持Apollo系列芯片在线编程P800多通道可级联在线编程器，可轻松提高Apollo系列Apollo128‐KCR/Apollo256‐KCR芯片在工厂端的编程效率。

工程师无需在PC端通过Keil/IAR等调试软件接口，来下载芯片程序。

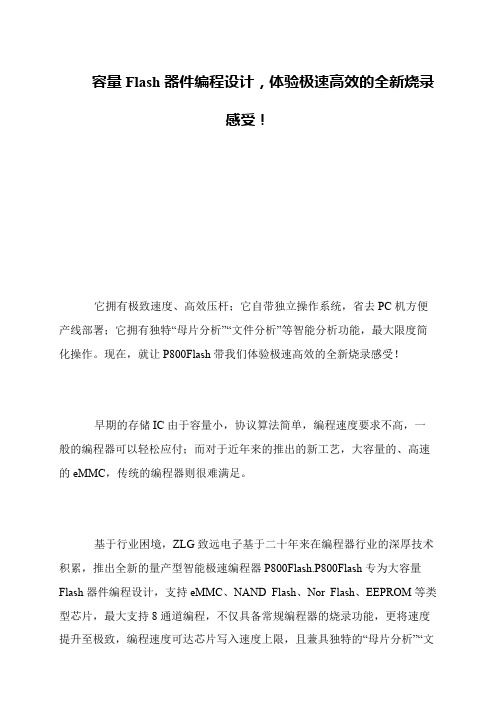

容量Flash器件编程设计，体验极速高效的全新烧录
感受！
 它拥有极致速度、高效压杆；它自带独立操作系统，省去PC机方便产线部署；它拥有独特“母片分析”“文件分析”等智能分析功能，最大限度简化操作。

现在，就让P800Flash带我们体验极速高效的全新烧录感受！
 早期的存储IC由于容量小，协议算法简单，编程速度要求不高，一般的编程器可以轻松应付；而对于近年来的推出的新工艺，大容量的、高速的eMMC，传统的编程器则很难满足。

 基于行业困境，ZLG致远电子基于二十年来在编程器行业的深厚技术积累，推出全新的量产型智能极速编程器P800Flash.P800Flash专为大容量Flash器件编程设计，支持eMMC、NAND Flash、Nor Flash、EEPROM等类型芯片，最大支持8通道编程，不仅具备常规编程器的烧录功能，更将速度提升至极致，编程速度可达芯片写入速度上限，且兼具独特的“母片分析”“文。

ZLG致远电子逻辑分析仪-软件安装与升级介绍1.1 软件安装ZLGLogic软件安装方便、快捷。

以向导方式帮助用户完成安装过程。

第一步：在产品光盘中，双击运行安装程序，出现如图1.1所示的界面。

图 1.1 欢迎安装界面第二步：点击按钮“下一步”，进入图1.2所示界面，选择软件的安装位置。

图1.2 选择目标文件夹第三步：选择安装位置后，点击按钮“下一步”，进入图1.3所示的界面，选择“开始菜单”文件夹。

图1.3 选择开始菜单文件夹第四部：点击“下一步”按钮，进入图1.4所示页面，选择是否在桌面创建软件图标。

图1.4 创建桌面图标第五步：选择“下一步”按钮，进入图1.5所示页面，确认安装信息。

图 1.5 确认安装信息第六步：安装信息确认无误后，点击“安装”按钮，进入如图1.6所示页面，开始安装ZLGLogic软件。

图1.6 安装第七步：最后点击“完成”按钮，完成安装，如图1.7所示。

图1.7 安装完毕1.2 软件卸载在卸载ZLGLogic之前必须退出正在运行的ZLGLogic软件，然后按照下面的步骤卸载。

第一步：打开Windows 的开始菜单，选中zhiyuan\ZLGLogic V5目录下的卸载菜单，如图1.8所示。

图1.8 卸载ZLGLogic V5第二步：选择卸载后，弹出如下左图所示的界面，点击按钮“是”，确认删除ZLGLogic 软件。

图 1.9 确认完全卸载另外，如果在开始菜单中找不到zhiyuan\ZLGLogic V5的文件夹，可以打开“开始”—>“控制面板”—>“卸载程序”中找到ZLGLogic程序卸载，如图1.10所示。

图1.10 卸载程序1.3 软件升级ZLGLogic 提供软件升级功能，有“自动升级”和“手动升级”两种方式供用户选择。

1.3.1 自动升级在系统菜单中的“系统设置”中可以设置自动升级的检测频率。

在软件启动时会检测是否有新版本可以升级，如果有新版本，会弹出如图1.11所示对话框。

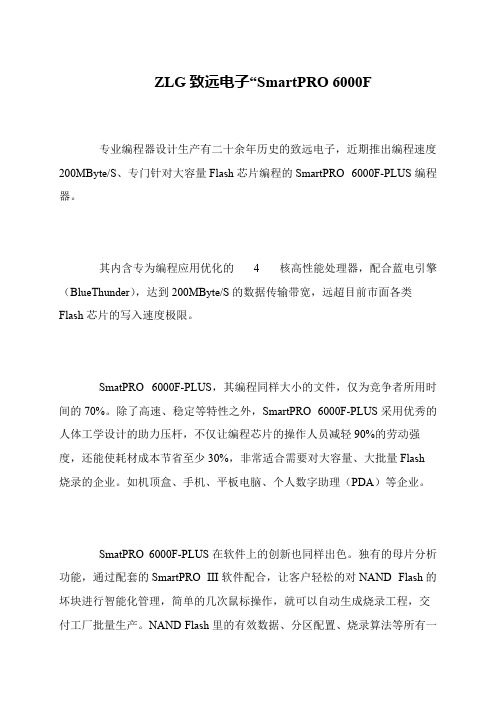

ZLG致远电子“SmartPRO 6000F
专业编程器设计生产有二十余年历史的致远电子，近期推出编程速度200MByte/S、专门针对大容量Flash芯片编程的SmartPRO 6000F-PLUS编程器。

其内含专为编程应用优化的 4 核高性能处理器，配合蓝电引擎（BlueThunder），达到200MByte/S的数据传输带宽，远超目前市面各类Flash芯片的写入速度极限。

SmatPRO 6000F-PLUS，其编程同样大小的文件，仅为竞争者所用时间的70%。

除了高速、稳定等特性之外，SmartPRO 6000F-PLUS采用优秀的人体工学设计的助力压杆，不仅让编程芯片的操作人员减轻90%的劳动强度，还能使耗材成本节省至少30%，非常适合需要对大容量、大批量Flash 烧录的企业。

如机顶盒、手机、平板电脑、个人数字助理（PDA）等企业。

 
SmatPRO 6000F-PLUS在软件上的创新也同样出色。

独有的母片分析功能，通过配套的SmartPRO III软件配合，让客户轻松的对NAND Flash的坏块进行智能化管理，简单的几次鼠标操作，就可以自动生成烧录工程，交付工厂批量生产。

NAND Flash里的有效数据、分区配置、烧录算法等所有一。

ZLGISP 下载编程器用户手册一功能简介ZLGISP 下载编程器为用户应用 Philips MCU器件提供一种价廉实用的编程工具该设备用于对 Philips Flash 型 MCU 进行程序下载,也可作为学习 Philips MCU 的简单工具二开发环境1 使用 Windows 操作系统的 IBM PC 或兼容电脑2 至少一个标准串行口3 ZLGISP 下载编程器4 ZLGISP软件三支持型号ZLGISP 下载编程器支持下列Philips MCU型号系列型号参数 编程电压主要封装P89C51RB+16KB FLASH12V DIP40PLCC44P89C51RC+ 32KB FLASH 12V DIP40PLCC44 P89C51RD+ 64KB FLASH 12V DIP40PLCC44 P89C51RB2HXX16KB FLASH5VDIP40PLCC44 P89C51RC2HXX 32KB FLASH 5V DIP40PLCC44 P89C51RD2HXX 64KB FLASH 5V DIP40PLCC44 P89C51RA2XX 8KB FLASH 5V DIP40PLCC44 P89C51RB2XX16KB FLASH5VDIP40PLCC44 P89C51RC2XX 32KB FLASH 5V DIP40PLCC44 P89C51RD2XX 64KB FLASH 5V DIP40PLCC44P89C66016KB FLASH5VPLCC44 P89C662 32KB FLASH 5V PLCC44 P89C664 64KB FLASH 5V PLCC44 P89C668 64KB FLASH 5VPLCC44P89C60X2 64KB FLASH 5V LQFP44PLCC44 P89C61X2 64KB FLASH 5V LQFP44PLCC44 P51XAG49 64KB FLASH 5V PLCC44 PHILIPS MCUP51XAG39 32KB FLASH 5VPLCC44注意本系统在软件上支持P89C51RB+P89C51RC+P89C51RD+但在硬件上不支持四硬件说明操作说明通过串口下载电缆连接 ZLGISP下载编程器和 PC 的串行口选择所使用芯片的复位信号跳线S1位于左边(/RST)时是低电平复位跳线S1位于右边(RST)时是高电平复位将专用电源(+9V500mA) 连接至ZLGISP下载编程器电源指示灯点亮运行ZLGISP软件此时用户可以将应用程序代码.hex下载至MCU 中下载前用户必须把跳线J1置于左边ISP位置此时ISP指示灯亮且须复位芯片附录提供了一套测试程序其功能是使测试指示灯按2Hz的频率闪烁用于检测电路板及芯片的好坏测试前必须把跳线J1置于右边RUN位置并复位芯片用户可以进行练习五ZLGISP 软件ZLGISP 软件的用户界面分为7个区各区的功能简述如下菜单栏 提供ZLGISP 软件的全部操作命令工具栏 提供常用工具的快捷图标从左至右分别为装载文件文件存盘撤消键入重复键入编辑缓冲区设置区 用于设置芯片型号通信端口振荡频率按键区 提供ZLGISP 下载编程器的主要操作命令信息窗口 提示操作过程显示操作结果便于用户观察缓冲区 显示向MCU 下载或从MCU 读出的数据分为十六进制显示区ASCII 码显示区状态栏 显示操作状态关于ZLGISP 软件的详细操作请仔细阅读软件中的帮助注意 在进行设置前请仔细检查设置窗口中的MCU 状态字(Status Status))和启动矢量(V (Vector ector ector))只有当状态字(Status Status))为00H 时ZLGISP 下载编程器才能正确执行在MCU 中的用户程序,即进入运行(RUN)状态仅当启仅当启动矢量动矢量(V (Vector ector ector))为 FC FCH H (8位MCU 系列)或为 F8H 16位的XA 系列时ZLGISP 下载编程器才能正常工作因此在每次进行设置时必须确认 V ector 的值如果不符合上述内容必须进行修改否则ZLGISP 下载器将无法再次进入ISP 模式此时只有通过并行编程工具对MCU 编程解决这个问题六附件清单1 ZLGISP下载编程器1个2串口下载电缆1根3专用电源(+9V500mA) 1个4 ZLGISP 软件1套5用户手册七技术支持*****如果您对本产品有疑问或有好的建议和意见请与我们联系广州致远电子有限公司地址广州市天河区车陂路黄洲工业区6栋3楼邮编510660电话(020)85547386 85571663 85539796 85520995 8554177385541621传真(020)85529940E-Mail*******************网址八附录测试程序TEST.ASM实现功能使TST指示灯按一定频率闪烁ORG 0000HMainLJMPORG 00F0HMain: MOV R7, #0 ; 延时525,059 个机器周期Loop: MOV R6, #0$DJNZR6,R6,$DJNZ$R6,DJNZR6,$DJNZR7,LoopDJNZCPL P1.0 ; P1.0 取反,使 TST 指示灯闪烁MainSJMPEND。

致远电子SmartPRO系列编程器ICP在线烧录模式停止维护声明尊敬的客户：非常感谢您长期以来对致远电子的鼎力支持，随着近几年来半导体产业的发展、原材料的设计工艺更新，市场上推出了越来越多的新工艺、新技术、小封装的IC，并且越来越多的用户倾向于原厂工具的烧录方案，采用了在线烧录模式(芯片先贴板，后烧录)，ZLG致远电子为了更好地服务客户，推出了SmartPRO X8-Plus、SmartPRO 5000U-Plus编程器支持ICP在线烧录模式，提供给用户方便测试。

SmartPRO X8-Plus、SmartPRO 5000U-Plus是通用型的编程器，提供的ICP在线烧录模式只适合用来测试、验证，并不适合大批量的生产。

ICP在线烧录模式对用户的PCB板子要求很高，用户的PCB板子的电子电路设计对ICP在线烧录模式的稳定性影响极大；并且编程器对用户使用的PCB板子的线长(建议是30cm到40cm)和线材质量也有一定的要求限制；更重要的是ICP在线烧录形式会产生较高的烧录不良率！为了不耽误用户的量产烧录、提高用户的烧录良品率，ZLG致远电子停止升级和增加SmartPRO X8-Plus、SmartPRO 5000U-Plus的ICP在线烧录模式，原有的ICP方式保持不变，之前测试稳定的客户可以继续使用。

1.1 停产维护ICP在线烧录模式的编程器：停产产品型号停止维护时间SmartPRO X8-Plus 2016-6-1SmartPRO 5000U-Plus 2016-6-11.2 替代产品：全新系列P800-ISP 为ZLG致远电子推出了一款专业的在线烧录编程器，具体功能为：脱机4通道的在线编程器，支持市面上通用的JTAG/SWD/UART/SPI/BDM/C2等串行接口。

详情参看产品网站：/tools/tools/product/id/119.html1.3 保修与维护根据公司规定，于保修期内的产品将持续提供除在线烧录在外的其他裸片烧录功能。

ZLG致远电子逻辑分析仪-记录模式介绍1.1 概述在记录模式不启用的情况下，使用的是逻辑分析仪常用的触发模式，也就是当有触发时才开始存储数据，直到用户配置的存储空间存满时自动停止。

而记录模式是，当用户点击开始后，就一直存储数据，直到用户点击停止采样或者存储空间已满才停止。

注意，由于在记录模式下默认使用压缩存储，所以不建议在记录模式下使用“16通道”与“8通道”的通道模式。

1.2 记录模式使能点击“设备信息”图标在“采样设置”菜单下勾选记录模式复选框，便能使用记录模式，如图1.1所示。

图1.1 记录模式使能1.3 采集设置使用记录模式时，可以选择异步采样和同步采样，使用异步采样时，请参考“错误!未找到引用源。

”的设置，使用同步采样时，请参考“错误!未找到引用源。

”的设置。

1.4 波形采集点击菜单栏的“开始”按钮开始采集。

（1）如果采集的数据量已经达到软件可接受的最大值，那么会弹出如图1.2提示，并自动停止采样。

图1.2 采样数据量达到最大值的提示（2）如果缓存数据目录所在的磁盘已满，会弹出如图1.3提示，并自动停止采样。

图1.3 存储空间不足的提示（3）用户也可以点击“停止”按钮自行停止采集。

（4）如果在采样的的过程中，遇到如停电等突发情况，没有采集完成时软件就被迫关闭，之前采样得到的数据在下一次打开软件时能得到恢复。

如果有要被恢复的数据，在打开软件时，会有如图1.4的提示，点击确定后恢复数据。

图1.4 数据恢复提示（5）当启动采样后，波形视图上显示的是最新从逻辑分析仪读取回来的1秒的数据，任务栏上会显示逻辑分析仪的内存的占用量，如图1.5所示。

图1.5 记录模式下的设备存储空间占用量进度当传输缓存空间占用量达到100%，那么就会产生“死区数据”。

因为当传输缓存空间已经被占满时，设备就停止采集，一旦缓存空间不满时，设备开始采集，“死区数据”指的就是设备停止采集时的数据，在波形视图下的展示如图1.6所示。
