示波器的简单使用流程

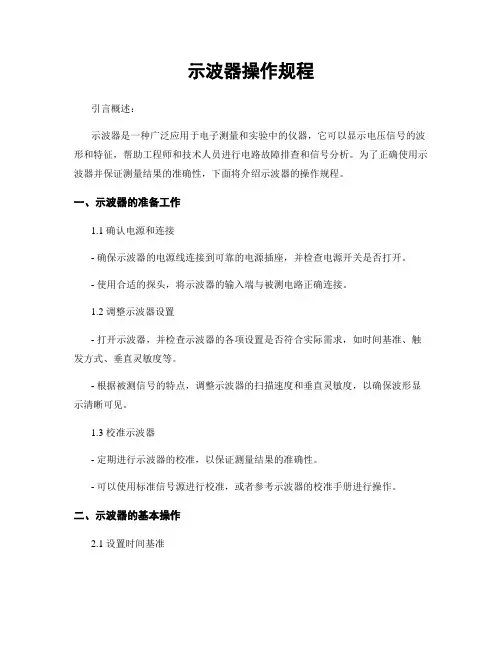

示波器操作规程引言概述：示波器是一种广泛应用于电子测量和实验中的仪器，它可以显示电压信号的波形和特征，帮助工程师和技术人员进行电路故障排查和信号分析。

为了正确使用示波器并保证测量结果的准确性，下面将介绍示波器的操作规程。

一、示波器的准备工作1.1 确认电源和连接- 确保示波器的电源线连接到可靠的电源插座，并检查电源开关是否打开。

- 使用合适的探头，将示波器的输入端与被测电路正确连接。

1.2 调整示波器设置- 打开示波器，并检查示波器的各项设置是否符合实际需求，如时间基准、触发方式、垂直灵敏度等。

- 根据被测信号的特点，调整示波器的扫描速度和垂直灵敏度，以确保波形显示清晰可见。

1.3 校准示波器- 定期进行示波器的校准，以保证测量结果的准确性。

- 可以使用标准信号源进行校准，或者参考示波器的校准手册进行操作。

二、示波器的基本操作2.1 设置时间基准- 根据被测信号的频率和周期，选择合适的时间基准，使波形在屏幕上完整显示。

- 调整时间基准的旋钮或菜单选项，使波形的周期适合屏幕的宽度。

2.2 调整触发方式- 根据被测信号的特点，选择合适的触发方式，如边沿触发、脉冲触发等。

- 调整触发电平和触发沿的设置，确保示波器能够稳定地显示被测信号的波形。

2.3 设置垂直灵敏度和偏移量- 根据被测信号的幅值范围，选择合适的垂直灵敏度，使波形在屏幕上充分展示。

- 调整垂直偏移量，使波形在屏幕上的位置合适，不超出显示范围。

三、示波器的高级功能3.1 峰峰值和平均值测量- 利用示波器的测量功能，可以准确地测量信号的峰峰值和平均值。

- 根据测量需要，选择合适的测量功能，并设置测量参数，如自动或手动触发、测量范围等。

3.2 频谱分析功能- 示波器通常具备频谱分析功能，可以将时域信号转换为频域信号，帮助分析信号的频谱特性。

- 打开频谱分析功能，并设置相应的参数，如频率范围、分辨率等，以获取准确的频谱图。

3.3 存储和导出波形数据- 示波器可以存储和导出波形数据，方便后续的数据分析和处理。

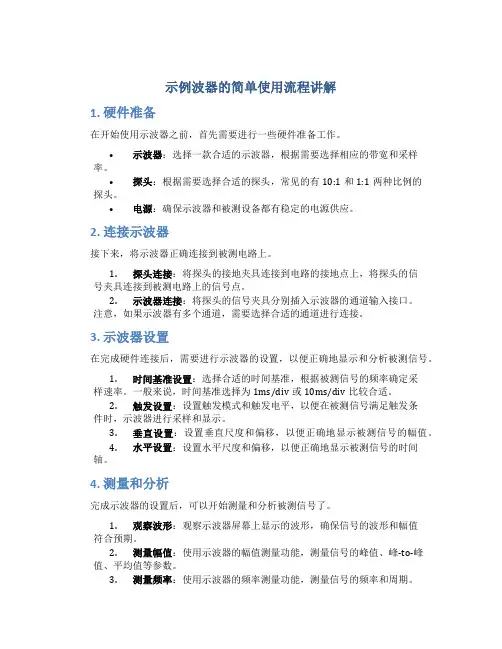

示例波器的简单使用流程讲解1. 硬件准备在开始使用示波器之前，首先需要进行一些硬件准备工作。

•示波器：选择一款合适的示波器，根据需要选择相应的带宽和采样率。

•探头：根据需要选择合适的探头，常见的有10:1和1:1两种比例的探头。

•电源：确保示波器和被测设备都有稳定的电源供应。

2. 连接示波器接下来，将示波器正确连接到被测电路上。

1.探头连接：将探头的接地夹具连接到电路的接地点上，将探头的信号夹具连接到被测电路上的信号点。

2.示波器连接：将探头的信号夹具分别插入示波器的通道输入接口。

注意，如果示波器有多个通道，需要选择合适的通道进行连接。

3. 示波器设置在完成硬件连接后，需要进行示波器的设置，以便正确地显示和分析被测信号。

1.时间基准设置：选择合适的时间基准，根据被测信号的频率确定采样速率。

一般来说，时间基准选择为1ms/div或10ms/div比较合适。

2.触发设置：设置触发模式和触发电平，以便在被测信号满足触发条件时，示波器进行采样和显示。

3.垂直设置：设置垂直尺度和偏移，以便正确地显示被测信号的幅值。

4.水平设置：设置水平尺度和偏移，以便正确地显示被测信号的时间轴。

4. 测量和分析完成示波器的设置后，可以开始测量和分析被测信号了。

1.观察波形：观察示波器屏幕上显示的波形，确保信号的波形和幅值符合预期。

2.测量幅值：使用示波器的幅值测量功能，测量信号的峰值、峰-to-峰值、平均值等参数。

3.测量频率：使用示波器的频率测量功能，测量信号的频率和周期。

4.捕获触发事件：使用示波器的触发功能，捕获特定事件发生时的波形，以便进一步分析和调试。

5.调整参数：根据测量结果进行必要的参数调整，以便优化被测电路的性能。

5. 结束测试在完成测量和分析后，需要进行一些收尾工作。

1.断开连接：将示波器的探头从被测电路上拔下来，确保安全和保护示波器和被测设备。

2.保存数据：如果有需要，可以将示波器上的波形数据保存下来，以便后续分析和报告。

示波器的使用方法
示波器是一种用于显示电信号波形的仪器，主要用于电子、电气、通信等领域的实验、研究和故障排查。

使用示波器需要以下几个步骤：
1. 连接电源：将示波器的电源线插入电源插座，并确保电源开关处于关闭状态。

2. 连接探头：将探头的接地线连接到示波器的接地端口，将探头的其他一端连接到待测电路中与信号相接位置。

3. 调整示波器控制：打开示波器的电源开关，调节控制面板上的各个旋钮和按钮，以便正确地显示待测信号波形。

4. 调整时间基准：通过旋转示波器上的时间基准旋钮，以便调整波形在水平方向上的显示范围和速度。

5. 调整垂直增益：通过旋转示波器上的垂直增益旋钮，以便调整波形在垂直方向上的显示范围和放大倍数。

6. 观察信号波形：在示波器的显示屏上观察待测信号的波形。

可以调整时间基准和垂直增益来获取清晰、稳定的波形显示。

7. 分析信号特征：根据示波器显示的波形，分析信号的频率、振幅、周期等特征。

8. 关闭示波器：完成使用后，关闭示波器的电源开关，并拔出
电源线。

请注意，示波器的具体使用方法可能因品牌和型号而有所差异，建议在使用示波器前先阅读并理解相关的使用手册或操作指南。

示波器简易使用说明示波器是一种广泛应用于电子设备测试和故障排查的仪器，用于观察和分析电压和电流波形。

下面是示波器的简易使用说明。

1.连接示波器：首先，将被测电路的输出信号与示波器的输入端口连接。

通常，示波器的输入端口有两个，分别是由正负极性标识的BNC接口。

2.打开示波器：在接好电路后，打开示波器的电源开关。

等待示波器启动，并确保示波器显示屏亮起。

3.调整示波器设置：示波器的设置包括时间和幅度的测量。

通过旋转示波器上的旋钮或按下按钮，可以选择不同的测量范围。

-选择水平扫描时间：示波器的水平设置用于确定波形显示的横向时间范围。

可以通过旋转时间/扫描速度控制旋钮来选择合适的时间范围。

一般地，较长的时间设置可以显示较长时间内的波形，而较短的时间设置可以显示较短时间内的波形。

-选择垂直幅度：示波器的垂直设置用于确定显示的波形幅度。

可以通过旋转垂直灵敏度控制旋钮来调整幅度。

它控制着显示上下移动的波形的垂直高度。

- 设置触发方式：示波器的触发设置用于确定显示的波形的起始位置。

触发方式有自由运行（Free Run）和外部触发（External Trigger）两种模式。

如果选择外部触发模式，则需要将外部触发信号连接到示波器的触发输入端口。

-调整触发电平：在示波器设置中，可以调整触发电平，以确保在特定电平下触发波形的显示。

4. 获取波形：一切设置就绪后，按下示波器上的“Start”按钮或相应的启动按钮，示波器将开始采样并显示特定时间范围内的电压波形。

5.分析波形：示波器通常具有一些预置功能，可以帮助我们更好地分析和测量波形。

-自动测量功能：示波器可以自动计算并显示波形的特征参数，如峰值值、平均值、最大值、最小值等。

通过按下自动测量按钮，示波器将自动计算并显示这些参数。

-储存和回放波形：示波器通常具有内置存储器，可以储存和回放特定的波形。

这对于需要长时间观察波形并进行比较分析的应用非常有用。

-示波器触发：示波器触发功能使我们可以选择在特定条件下触发波形的显示。

示波器操作规程
《示波器操作规程》
一、操作前准备
1. 确保示波器处于稳定平稳的电源供应下，接地良好；
2. 确保所有连接线路正确无误，且连接牢固；
3. 在使用示波器前，检查仪器参数设置是否正确。

二、开机步骤
1. 打开示波器电源开关；
2. 等待示波器启动完毕，确认屏幕显示正常。

三、参数设置
1. 设置水平扫描时间，以适应所需观察的信号频率；
2. 设置垂直灵敏度，以保证被观察信号的波形能够充分展示；
3. 设置触发模式和触发电平，以保证信号触发准确可靠；
4. 设置触发源，以选择合适的信号作为触发条件。

四、观察信号
1. 将所需被观测信号输入示波器通道；
2. 调整示波器参数，使得被观察信号的波形尽可能清晰；
3. 观察信号，并根据需要进行调整和分析。

五、关机步骤
1. 将示波器的参数恢复到默认状态；
2. 关闭示波器电源开关。

六、日常维护
1. 定期对示波器进行清洁，以保持仪器的通畅；
2. 定期对示波器进行校准，以保证仪器的准确性。

以上即为《示波器操作规程》，希望使用者能够按照规程要求进行操作，确保示波器的准确性和稳定性。

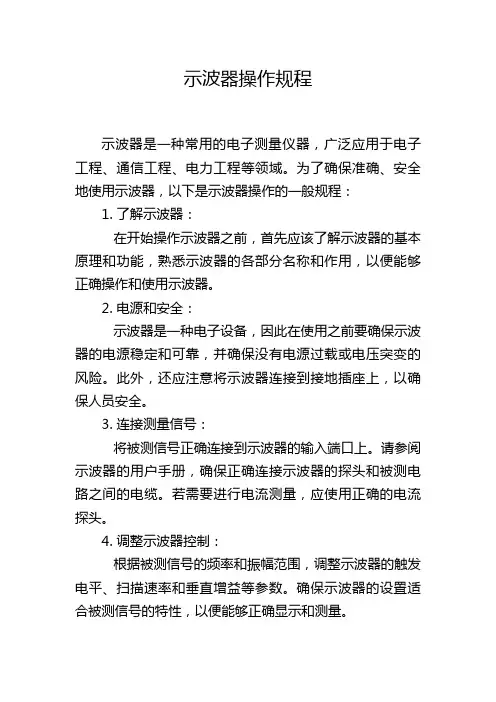

示波器操作规程示波器是一种常用的电子测量仪器，广泛应用于电子工程、通信工程、电力工程等领域。

为了确保准确、安全地使用示波器，以下是示波器操作的一般规程：1. 了解示波器：在开始操作示波器之前，首先应该了解示波器的基本原理和功能，熟悉示波器的各部分名称和作用，以便能够正确操作和使用示波器。

2. 电源和安全：示波器是一种电子设备，因此在使用之前要确保示波器的电源稳定和可靠，并确保没有电源过载或电压突变的风险。

此外，还应注意将示波器连接到接地插座上，以确保人员安全。

3. 连接测量信号：将被测信号正确连接到示波器的输入端口上。

请参阅示波器的用户手册，确保正确连接示波器的探头和被测电路之间的电缆。

若需要进行电流测量，应使用正确的电流探头。

4. 调整示波器控制：根据被测信号的频率和振幅范围，调整示波器的触发电平、扫描速率和垂直增益等参数。

确保示波器的设置适合被测信号的特性，以便能够正确显示和测量。

5. 触发设置：在示波器中设置正确的触发条件，以确保示波器能够正确地捕捉和显示被测信号。

触发电平和触发边沿的设置应根据被测信号的特性进行选择。

6. 调整显示：使用示波器的控制按钮或菜单，调整示波器的水平和垂直显示，以便能够正确显示被测信号的波形和特征。

此外，还可以选择适当的触发模式和扫描模式，以便更好地观察信号。

7. 测量和分析：示波器可以进行各种测量和分析，例如测量信号的幅度、频率、相位等。

根据需要，可以使用示波器的自动测量功能或手动设置测量参数。

8. 数据存储和导出：如果需要保存示波器显示的波形或其他数据，可以将数据存储到示波器的存储器中，或者通过示波器提供的接口将数据导出到计算机或其他存储设备。

9. 清洁和维护：定期清洁示波器的表面和探头等部件，以保持其工作正常。

此外，注意避免示波器的过热、湿度和振动等环境，以及避免使用示波器在有害气体和腐蚀性环境中。

10. 关闭示波器：当示波器使用完毕时，应将其关闭，并根据需要断开与被测电路的连接。

示波器的使用流程示波器是一种常见的电子测试仪器，常用于观测、测量和分析电信号的形态、幅度、频率和相位等参数。

它在电子工程师、电子爱好者和研究人员中广泛使用。

本文将介绍示波器的使用流程，帮助读者了解如何正确地操作示波器以获取准确的测试结果。

一、准备工作在开始使用示波器之前，首先需要确保以下几点准备工作已完成：1. 确认电源：连接示波器的电源线并确保电源正常工作。

2. 连接测量信号：根据需要，将待测信号连接到示波器的输入端口。

可以使用探头将信号连接到示波器的BNC插孔上。

3. 调整探头：如果使用探头连接信号源，请在连接之前确认探头的衰减和补偿设置正确。

二、设置示波器参数设置示波器参数可以根据实际需要来调整示波器的采样率、增益、时间基准和触发方式等。

1. 选择采样率：根据需要可以设置示波器的采样率，它决定了示波器对信号进行采样的频率。

采样率过低可能会导致信号失真或丢失细节，采样率过高可能会浪费资源。

2. 调整增益：示波器可以调整信号的垂直幅度，通过调整示波器的增益设置来适应待测信号的振幅范围。

3. 设置时间基准：示波器的时间基准可以调整横轴上的时间刻度。

根据需要可以选择合适的时间范围，以便更好地观察信号的周期性和频率。

4. 选择触发方式：示波器的触发方式可以帮助我们稳定地显示待测信号。

可以选择边沿触发、脉冲触发或者外部信号触发等不同的触发方式。

三、观察和分析信号当示波器的参数设置完成后，我们可以开始观察和分析待测信号了。

1. 显示信号：示波器会将信号显示在屏幕上，通过调整示波器的垂直和横轴设置，可以确保信号在屏幕上完整地显示出来，并使其易于观察和分析。

2. 测量参数：示波器通常提供了一些测量功能，比如幅度测量、周期测量、频率测量等。

可以根据需要使用示波器的测量功能获取信号的具体参数。

3. 捕获和保存数据：示波器通常具有数据捕获和保存的功能，可以将观察到的信号数据保存到示波器的内存或外部存储介质中，以便后续的分析和处理。

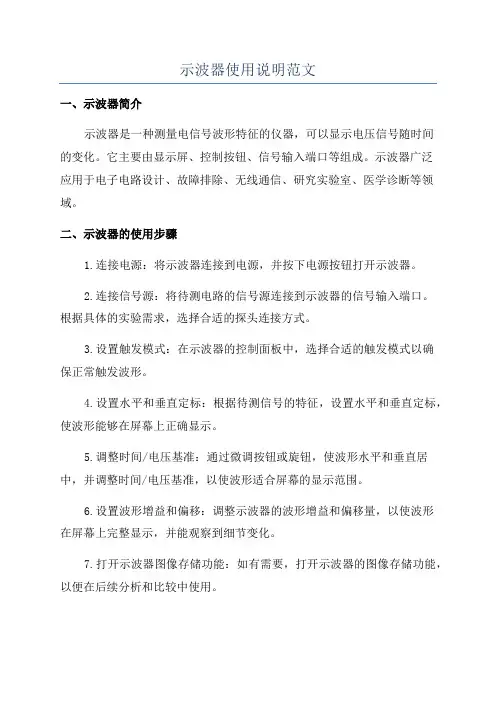

示波器使用说明范文一、示波器简介示波器是一种测量电信号波形特征的仪器，可以显示电压信号随时间的变化。

它主要由显示屏、控制按钮、信号输入端口等组成。

示波器广泛应用于电子电路设计、故障排除、无线通信、研究实验室、医学诊断等领域。

二、示波器的使用步骤1.连接电源：将示波器连接到电源，并按下电源按钮打开示波器。

2.连接信号源：将待测电路的信号源连接到示波器的信号输入端口。

根据具体的实验需求，选择合适的探头连接方式。

3.设置触发模式：在示波器的控制面板中，选择合适的触发模式以确保正常触发波形。

4.设置水平和垂直定标：根据待测信号的特征，设置水平和垂直定标，使波形能够在屏幕上正确显示。

5.调整时间/电压基准：通过微调按钮或旋钮，使波形水平和垂直居中，并调整时间/电压基准，以使波形适合屏幕的显示范围。

6.设置波形增益和偏移：调整示波器的波形增益和偏移量，以使波形在屏幕上完整显示，并能观察到细节变化。

7.打开示波器图像存储功能：如有需要，打开示波器的图像存储功能，以便在后续分析和比较中使用。

8.调整触发电平：根据待测信号的特征，调整触发电平，以确保波形在屏幕上稳定显示。

9.观察波形：通过示波器的显示屏观察待测信号的波形特征，并根据需要进行测量及分析。

10.关闭示波器：实验结束后，按下示波器的电源按钮关闭示波器，并断开电源连接。

三、示波器的常用功能1.自动测量功能：示波器可以自动测量波形的频率、周期、占空比、峰峰值、均值等各种参数，方便用户快速获取需要的数据。

2.存储和回放功能：示波器可以将测量的波形数据存储在内部或外部存储器中，并可以随时回放和分析保存的波形。

3.自动调整功能：示波器可以根据信号的特性自动调整垂直和水平定标，使波形完整显示在屏幕上。

4.触发功能：示波器可以设置触发电平，以便在波形达到设定条件时进行稳定地触发和显示。

5.光标测量功能：示波器可以通过设置光标在波形上的位置，测量特定点的电压值、时间值和相位差等参数。

示波器及使用方法
示波器是一种比较复杂的电子测试仪器，使用方法如下：
1.连接电源：确保示波器处于关闭状态，然后将电源线插入示波器相应的接口，再将电源插头插入电源插
座。

2.连接信号源：将信号源输出端的信号线插入示波器的输入通道，移动示波器的x-y模式选择开关到内部
位置。

3.打开示波器：打开电源开关，在示波器屏幕上出现图像后，能观察到情况。

4.调节垂直灵敏度：示波器的垂直轴分为两个轴，可以调节轴的灵敏度。

通常在观察波形前先调节好垂直
轴的灵敏度。

5.调节水平灵敏度：调节水平轴的灵敏度，以使输入波形的重复性较好。

6.调节触发模式：触发模式是指示波器在屏幕上显示输入波形的方式的设置。

在使用示波器的时候，触发
模式是一个重要的设置，它可以使波形的显示更加准确。

7.调节扫描速度：示波器的扫描速度可以控制波形的显示速度。

1。

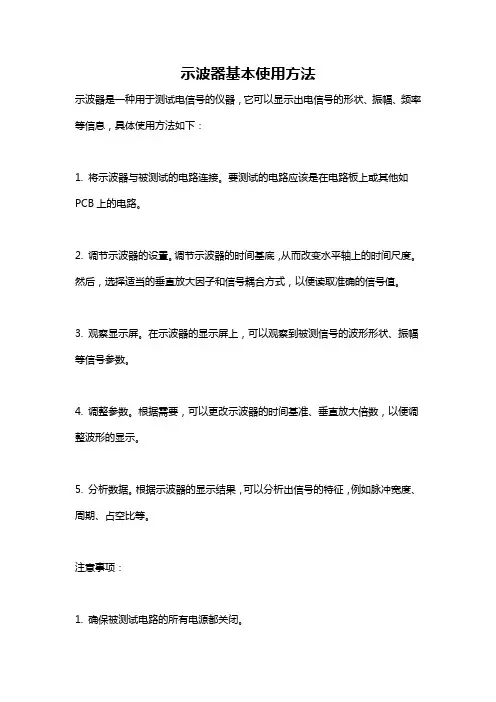

示波器基本使用方法
示波器是一种用于测试电信号的仪器，它可以显示出电信号的形状、振幅、频率等信息，具体使用方法如下：
1. 将示波器与被测试的电路连接。

要测试的电路应该是在电路板上或其他如PCB上的电路。

2. 调节示波器的设置。

调节示波器的时间基底，从而改变水平轴上的时间尺度。

然后，选择适当的垂直放大因子和信号耦合方式，以便读取准确的信号值。

3. 观察显示屏。

在示波器的显示屏上，可以观察到被测信号的波形形状、振幅等信号参数。

4. 调整参数。

根据需要，可以更改示波器的时间基准、垂直放大倍数，以便调整波形的显示。

5. 分析数据。

根据示波器的显示结果，可以分析出信号的特征，例如脉冲宽度、周期、占空比等。

注意事项：
1. 确保被测试电路的所有电源都关闭。

2. 电压范围和耦合方式应该基于测试信号的类型和振幅来选择。

3. 如果被测试的信号具有高频率，请选择适当的示波器和探头。

4. 一旦测试结果满意，应该关闭示波器和其他测试设备，并拆下连接线，以避免可能的损害。

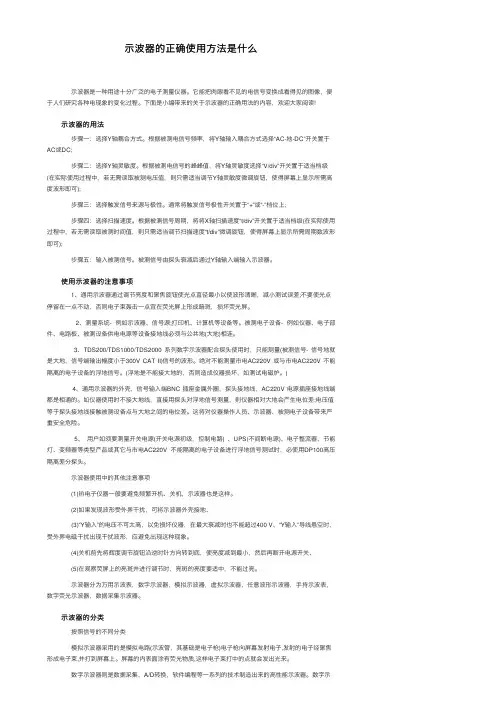

⽰波器的正确使⽤⽅法是什么 ⽰波器是⼀种⽤途⼗分⼴泛的电⼦测量仪器。

它能把⾁眼看不见的电信号变换成看得见的图像，便于⼈们研究各种电现象的变化过程。

下⾯是⼩编带来的关于⽰波器的正确⽤法的内容，欢迎⼤家阅读! ⽰波器的⽤法 步骤⼀：选择Y轴耦合⽅式。

根据被测电信号频率，将Y轴输⼊耦合⽅式选择“AC-地-DC”开关置于AC或DC; 步骤⼆：选择Y轴灵敏度。

根据被测电信号的峰峰值，将Y轴灵敏度选择“V/div”开关置于适当档级(在实际使⽤过程中，若⽆需读取被测电压值，则只需适当调节Y轴灵敏度微调旋钮，使得屏幕上显⽰所需⾼度波形即可); 步骤三：选择触发信号来源与极性。

通常将触发信号极性开关置于“+”或“-”档位上; 步骤四：选择扫描速度。

根据被测信号周期，将将X轴扫描速度“t/div”开关置于适当档级(在实际使⽤过程中，若⽆需读取被测时间值，则只需适当调节扫描速度“t/div”微调旋钮，使得屏幕上显⽰所需周期数波形即可); 步骤五：输⼊被测信号。

被测信号由探头衰减后通过Y轴输⼊端输⼊⽰波器。

使⽤⽰波器的注意事项 1、通⽤⽰波器通过调节亮度和聚焦旋钮使光点直径最⼩以使波形清晰，减⼩测试误差;不要使光点停留在⼀点不动，否则电⼦束轰击⼀点宜在荧光屏上形成暗斑，损坏荧光屏。

2、测量系统- 例如⽰波器、信号源;打印机、计算机等设备等。

被测电⼦设备- 例如仪器、电⼦部件、电路板、被测设备供电电源等设备接地线必须与公共地(⼤地)相连。

3、TDS200/TDS1000/TDS2000 系列数字⽰波器配合探头使⽤时，只能测量(被测信号- 信号地就是⼤地，信号端输出幅度⼩于300V CAT II)信号的波形。

绝对不能测量市电AC220V 或与市电AC220V 不能隔离的电⼦设备的浮地信号。

(浮地是不能接⼤地的，否则造成仪器损坏，如测试电磁炉。

) 4、通⽤⽰波器的外壳，信号输⼊端BNC 插座⾦属外圈，探头接地线，AC220V 电源插座接地线端都是相通的。

示波器操作手册示波器是电子测量中常用的仪器之一，可以用来观测和测量各种电信号的变化。

掌握示波器的操作方法对于电子工程师、电路设计师等技术人员非常重要。

本文将介绍示波器的基本操作方法，以帮助读者更好地理解和使用示波器。

一、示波器的准备工作在操作示波器之前，需要先进行一些准备工作。

首先，要检查示波器的电源线是否连接正常，电源是否稳定。

其次，要检查探头连接线是否连接正常，探头是否灵敏。

如果示波器是全新的，需要先进行校准。

二、示波器的操作步骤1、打开示波器电源开关，按下示波器面板上的电源按钮，屏幕上会出现一个测试信号。

2、通过调整垂直和水平旋钮，将测试信号调整到合适的位置和大小。

3、使用触发旋钮来控制触发电平，以便在屏幕上正确显示波形。

4、根据需要，可以使用示波器的各种功能来观测和分析电信号。

例如，可以测量电压、频率、相位等参数，还可以捕捉异常信号并进行故障诊断。

三、示波器的使用注意事项1、在操作示波器时，要注意不要将探头连接到测试点上，以免对电路造成损坏。

2、在观测波形时，要注意调整触发电平和扫描时间，以免出现失真或误差。

3、在使用示波器进行测量时，要注意选择合适的量程和探头档位，以免超出测量范围或损坏设备。

4、在使用示波器的过程中，要注意保养和清洁示波器屏幕和探头，以保证设备的精度和使用寿命。

总之，示波器是一种非常重要的电子测量仪器，可以帮助技术人员更好地理解和分析各种电信号的变化。

掌握示波器的操作方法非常重要，但在使用过程中也需要注意安全和正确性。

示波器的使用教案示波器的使用教案一、引言示波器是电子测量与实验中常用的仪器之一，主要用于观察、分析和测量电信号的变化。

通过示波器，我们可以直观地观察到信号的波形、幅度、频率等参数，进而对电路进行调试和故障排除。

本教案将详细介绍示波器的基本原理、使用方法和实验操作，帮助读者掌握示波器的使用技巧。

二、示波器的基本原理示波器主要由垂直偏转板、水平偏转板、荧光屏和电子枪等部分组成。

示例波器的简单使用流程教学简介示波器是一种常用的电子测量仪器，用于观察和分析电信号的波形。

本文将介绍示波器的简单使用流程，帮助用户快速上手并正确使用示波器。

步骤一：连接示波器1.确保示波器和被测设备处于关闭状态。

2.使用合适的信号线将被测设备的信号输出端口与示波器的输入端口连接。

常用的信号线包括BNC信号线和插头信号线。

3.确保连接牢固，避免松动或接触不良。

步骤二：打开示波器1.按下示波器的电源按钮，使其开始工作。

2.等待示波器启动完成，在显示屏上观察到示波器的主界面。

步骤三：设置示波器参数1.调整示波器的触发方式。

触发方式决定了示波器开始记录波形的时机，常用的触发方式有边沿触发和脉宽触发等。

根据被测信号的特点选择合适的触发方式。

2.设置示波器的时间基准。

时间基准决定了示波器屏幕上波形的时间尺度，常用的时间基准包括10us/Div、100us/Div和1ms/Div等。

根据被测信号的频率选择合适的时间基准。

3.设置示波器的电压基准。

电压基准决定了示波器屏幕上波形的电压尺度，常用的电压基准包括1V/Div、5V/Div和10V/Div等。

根据被测信号的幅值选择合适的电压基准。

步骤四：观察波形1.确保示波器的触发状态正确。

触发状态显示示波器是否成功触发到被测信号，并开始记录波形。

如果触发状态不正确，可以调整触发方式和触发电平等参数。

2.在示波器的显示屏上观察到待测信号的波形。

根据波形的形状和变化，可以对被测信号进行分析和判断。

可以通过调整时间基准和电压基准来放大或缩小波形。

3.注意观察波形的幅值、频率、周期、上升/下降时间等参数，这些参数可以帮助用户对信号进行详细分析。

步骤五：保存和导出数据1.如果需要保存当前的波形和参数设置，可以使用示波器的保存功能。

将当前波形保存到示波器内存或外部存储设备中，命名为合适的文件名。

2.如果需要导出波形数据，可以使用示波器的导出功能。

将当前波形以CSV格式导出到USB存储设备中，或通过示波器的通信接口传输到电脑等其他设备中。

示波器的基本步骤一、示波器的概述示波器是一种用于观察和分析电信号的仪器。

它能够显示输入信号的振幅、频率、周期等参数，并提供波形的时间和幅度测量。

二、使用示波器的基本步骤1. 连接示波器将示波器的探头连接到被测信号源上。

通常，示波器的探头有一个接地引线和一个信号引线，接地引线应与信号源的接地端相连。

2. 调整示波器的纵向尺度根据被测信号的振幅范围，调整示波器的纵向尺度。

示波器通常提供多种挡位供选择，选择适当的挡位，使得信号在屏幕上能够完整显示。

3. 调整示波器的水平尺度根据被测信号的时间周期，调整示波器的水平尺度。

示波器的水平尺度用于控制整个波形在屏幕上的显示时间长度，可以通过旋转或移动水平方向的调节旋钮来进行调整。

4. 设置示波器的触发模式和触发电平示波器的触发模式用于控制波形何时被显示。

常见的触发模式有自动触发和外部触发。

在自动触发模式下，示波器会自动调整触发电平，使得波形始终可以正常显示。

在外部触发模式下，需要通过外部信号来触发波形显示。

触发电平可以通过示波器上的调节旋钮进行设置，通常可根据被测信号的特点来选择合适的触发电平。

5. 显示波形调整好示波器的各项参数后，即可观察被测信号的波形。

示波器通常提供多种显示模式，如连续显示、单次显示和平均显示等。

连续显示模式下，示波器会不断地更新波形；单次显示模式下，示波器只显示一次波形，适用于观察罕见事件；平均显示模式下，示波器会对多次采样波形进行平均处理，以减少噪声。

三、示波器的高级功能示波器除了基本的波形显示功能外，还具备一些高级功能，如自动测量、存储和回放波形等。

1. 自动测量功能示波器可以通过自动测量功能，自动计算出波形的各种参数，如频率、周期、峰峰值、平均值等。

这些测量结果有助于我们对被测信号进行进一步的分析和评估。

2. 存储和回放波形示波器通常有一定的存储容量，可以用于存储已捕获的波形。

存储功能可以帮助我们对波形进行长时间的观察和比较。

同时，示波器还可以回放已存储的波形，便于我们对波形的细节进行分析和研究。

示例波器的使用方法流程1. 简介示波器是一种用来测量、观察周期性信号并将其显示在屏幕上的仪器。

它可用于电子电路测试、信号分析、故障诊断等领域。

本文将介绍示波器的使用方法流程，帮助用户快速上手使用示波器。

2. 步骤2.1 准备工作在开始使用示波器之前，需要进行一些准备工作。

以下是准备工作的主要步骤：1.将示波器连接到电源，并确保电源稳定。

2.将待测信号连接到示波器的输入通道，确保连接正确可靠。

3.根据需要，选择合适的探头并连接到示波器的输入通道上。

2.2 打开示波器打开示波器的步骤如下：1.按下示波器的电源按钮，等待示波器启动。

2.在示波器显示屏上观察主界面是否正常显示。

2.3 设置示波器参数示波器参数的设置对于获取正确的测量结果非常重要。

以下是示波器参数设置的示例步骤：1.调整水平位置控制，使波形在屏幕上水平居中。

2.选择合适的时间/水平刻度，并调整水平缩放控制，使波形适合屏幕显示。

3.选择合适的垂直/电压刻度，并调整垂直缩放控制，使波形适合屏幕显示。

4.根据需要，设置触发模式、触发电平等触发参数，以确保示波器能够触发并显示期望的波形。

2.4 获取和分析波形示波器的主要功能是获取和分析信号波形。

以下是获取和分析波形的示例步骤：1.确保示波器的触发参数已正确设置。

2.按下触发按钮，示波器将开始获取信号波形并显示在屏幕上。

3.根据需要，可以对波形进行光标测量、放大缩小、平移等操作。

4.使用示波器的内置功能如自动测量、频谱分析等，对波形进行进一步分析和评估。

2.5 关闭示波器在使用示波器完毕后，需要正确关闭示波器以节省能源并保护设备。

以下是关闭示波器的步骤：1.在示波器主界面上找到关闭按钮，并点击关闭示波器。

2.关闭示波器的电源开关。

3.断开示波器与待测信号的连接。

3. 注意事项使用示波器时需要注意以下事项：1.仔细阅读示波器的用户手册，并按照说明进行操作。

2.避免将示波器暴露在过高或过低的温度环境中，以免影响示波器的性能和寿命。

示例示波器的使用操作流程1. 连线示波器•将待测信号源通过信号线连接至示波器的输入端口。

•确保连接稳固，并注意信号线的长度和绝缘性能。

2. 打开示波器•按下示波器的电源按钮，等待示波器完成启动。

•确保示波器处于正常工作状态，并且显示屏上有信号波形。

3. 调整水平控制•通过示波器的水平控制旋钮，调整信号波形在水平时间轴上的位置。

•观察信号波形是否对齐合适，以便更好地观测信号。

4. 设置垂直控制•使用示波器的垂直控制旋钮，调整信号波形的垂直位置和幅度。

•确保信号波形不会超出示波器的测量范围，以避免产生失真或干扰。

5. 选择触发模式•使用示波器的触发控制按钮，选择合适的触发模式。

•常见的触发模式包括边沿触发、脉冲触发和视频触发等，根据需要选择适合的模式。

6. 调整触发条件•通过示波器的触发控制旋钮，调整触发条件，以确保信号波形能够稳定触发并显示出来。

•可调整的参数包括触发电平、触发边沿、触发源等，根据实际情况进行调整。

7. 测量信号参数•利用示波器的测量功能，对信号波形进行各种参数的测量。

•常见的测量参数包括峰峰值、平均值、周期、频率等，根据实际需要进行选择和测量。

8. 分析信号波形•使用示波器的分析功能，对信号波形进行进一步的分析和处理。

•可使用示波器的数学运算、傅里叶变换、自动测量等功能，从信号波形中提取更多的信息。

9. 调整触发单元•如果信号波形不稳定或无法触发，可以尝试调整示波器的触发单元。

•可尝试调整触发单元的灵敏度、延迟等参数，以获得更好的触发效果。

10. 关闭示波器•当使用完毕后，按下示波器的电源按钮，将示波器关闭。

•等待示波器完成关闭，并断开与待测信号源的连接。

以上就是示波器的使用操作流程，按照这些步骤进行操作，可以更好地使用和观测示波器的信号波形。

示波器的使用实验操作流程实验目的掌握示波器的基本使用方法，了解示波器的操作流程。

## 实验器材 - 示波器 - 示波器探头 - 信号发生器 - 信号线 - 电阻实验步骤步骤一：准备实验器材1.将示波器放置在平稳的台面上，接通电源。

2.将示波器探头插入示波器的探头插孔，并将探头插头拧紧。

3.连接信号发生器的输出端口与示波器的输入端口，使用信号线将它们连接起来。

4.若实验中需要使用外部电路，则准备好相应的电阻等器材。

步骤二：调整示波器参数1.打开示波器，并调整屏幕亮度和对比度，使得波形清晰可见。

2.调整示波器的扫描速度，根据实验需要选择合适的时间/频率范围。

3.设置示波器的触发方式，可以选择自动触发或外部触发，根据实验需要进行调整。

4.调整示波器的垂直和水平刻度，使得波形在屏幕上合适地显示。

步骤三：连接电路并进行测量1.将电阻或其他待测元件接入电路中，确保电路连接正确。

2.调整信号发生器的频率和幅度，使得待测信号在示波器屏幕上可见。

3.使用示波器探头将待测信号的输入引出，并与示波器的输入端口连接。

4.调整示波器的通道和触发方式，确保测得的信号清晰稳定。

5.使用示波器的测量功能，如测量频率、幅值、相位等参数。

6.根据实验需求，记录测量结果，并进行必要的数据处理和分析。

步骤四：实验结束1.实验完成后，关闭示波器和信号发生器。

2.将示波器探头从示波器的插孔上拔出，并将其妥善放置。

3.整理实验器材和连接线，保持实验台面整洁。

4.根据实验要求整理实验报告，详细记录实验过程和结果。

注意事项1.在进行实验操作前，仔细阅读示波器和信号发生器的使用说明书，了解各个操作按钮和接口的功能和使用方法。

2.在连接电路过程中，确保电路连接正确，避免短路和错误的测量结果。

3.在调整示波器参数过程中，注意保护示波器屏幕，避免受到机械碰撞或高静电等可能造成损坏的因素。

4.实验过程中遇到问题，及时寻求老师或助教的帮助和指导。

5.完成实验后，及时清理实验器材并将其归位，保持实验环境整洁。

简述示波器的使用流程1. 示波器简介示波器是一种常见的电子测量设备，用于观察和分析电信号的波形。

它可以显示信号的振幅、频率、相位等特性，是电子工程师和电路设计师必备的工具。

2. 示波器的主要部件及功能示波器由以下几个主要部件构成：•输入接口：示波器的输入接口用于连接待测电路。

通常有多个通道，可以同时观测多个信号。

•显示屏：示波器的显示屏用于显示电信号的波形。

现代示波器通常采用彩色液晶显示屏，可以高清显示波形细节。

•控制面板：示波器的控制面板提供了各种按钮和旋钮，用于设置和调整示波器的参数。

•触发器：触发器是示波器的一个重要功能，它可以设置触发条件，使示波器在满足触发条件时才开始显示波形。

•测量功能：示波器通常提供多种测量功能，如测量信号频率、周期、幅值等。

3. 示波器的使用流程示波器的使用流程可以分为以下几个步骤：步骤一：连接待测电路首先，将待测电路与示波器的输入接口相连接。

根据实际需要观测的信号数量，选择相应的通道进行连接。

步骤二：调整示波器参数在开始测量之前，需要根据需要调整示波器的参数。

主要包括以下几个方面：1.水平参数：设置水平参数可以控制示波器在时间轴上显示的时间范围。

可以选择合适的时间基准和水平缩放系数。

2.垂直参数：设置垂直参数可以控制示波器在垂直方向上显示的电压范围。

可以选择合适的电压基准和垂直缩放系数。

3.触发参数：设置触发参数可以定义示波器触发波形显示的条件。

可以设置触发模式（如边沿触发、脉冲触发等）、触发电平、触发通道等。

步骤三：触发波形显示设置好参数后，按下示波器的触发按钮，示波器会开始触发波形显示。

如果触发条件满足，则示波器会在显示屏上显示出波形。

步骤四：分析波形特性示波器显示出波形后，可以通过以下方式对波形特性进行分析：•测量功能：示波器通常具有测量功能，可以直接测量信号的频率、周期、幅值等。

•光标测量：示波器可提供光标功能，可以通过设置光标位置进行更精确的测量和分析。
