示波器的使用方法示波器是一种常用的电子仪器,用于测量电流和电压的波形,并显示在示波器屏幕上。
下面将介绍示波器的使用方法,帮助您更好地使用示波器。
1.连接电路:首先,将待测电路与示波器连接。
将被测电路的信号源输出连接到示波器的输入端口。
通常,信号源输出和示波器的输入端口通过电缆连接,确保连接良好。
2.选择时间与电压基准:在使用示波器之前,您需要选择适当的时间与电压基准。
时间基准用于确定波形在屏幕上的水平位置,电压基准用于确定波形的垂直位置。
时间基准通常是以秒为单位,电压基准通常是以伏特为单位。
3.设置触发:触发是指示波器何时开始显示波形的设置。
触发通常设置为波形的一些特定位置或水平。
可以设置触发沿(上升沿或下降沿)和触发电平(高电平或低电平)等。
触发设置是确保波形正确显示的重要步骤。
4.调整时间和电压:根据被测信号的特性,调整示波器的时间和电压范围。
时间范围决定了波形在屏幕上显示的时间长度,电压范围决定了波形的垂直高度。
5.显示波形:设置好以上参数后,示波器将显示被测电路的波形。
波形将以连续的图像显示在示波器屏幕上,您可以观察波形的形状、幅值、频率等特性。
您还可以通过调整时间和电压范围来改变波形的显示。
6.添加测量:示波器通常具有各种测量功能,例如电压峰-峰值、频率、周期、占空比等。
您可以添加这些测量值以获得更多信息。
示波器通常会自动计算这些测量值并显示在屏幕上。
7.保存和导出数据:一旦您得到了想要的波形图和测量结果,您可以选择保存这些数据以备将来参考。
示波器通常具有保存和导出数据的功能,您可以将数据保存到内部存储器、USB设备或计算机上。
8.调整触发和测量条件:如果波形显示不清晰或需要更详细的测量结果,您可以调整触发和测量条件。
例如,您可以改变触发沿、触发电平或更改测量参数的设置。
9.故障排除:示波器是电子工程师和技术人员在故障排除电路问题时常用的工具。
通过观察和测量电路的波形,可以帮助确定故障的原因和位置。
示波器使用方法说明书一、简介示波器是一种常用的电子测试设备,用于观察电流、电压、频率等信号的波形,并能进行测量和分析。
本说明书旨在为用户提供使用示波器的详细方法和步骤,帮助用户充分发挥示波器的功能。
二、安装与连接1. 将示波器放置在平稳的台面上,确保通风良好。
2. 将示波器的电源线插入交流电源插座,并确保电源线连接牢固。
3. 使用合适的连接线将待测电路的输出端与示波器的输入端相连,确保连接牢固可靠。
三、调整示波器参数1. 打开示波器电源,待示波器启动后,在显示屏上会出现初始界面。
2. 调整水平扫描控制,使波形在屏幕上水平移动。
3. 调整垂直幅度控制,使波形在屏幕上垂直移动。
4. 调整触发控制,使波形在屏幕上稳定显示。
四、观察波形1. 调整水平扫描速度,通过旋钮控制波形的宽度,观察信号的周期。
2. 调整垂直灵敏度,通过旋钮控制波形的高度,观察信号的幅值。
3. 使用游标测量功能,可以在屏幕上选择特定的点进行测量,如周期、频率、峰峰值等。
五、保存和存储波形1. 示波器通常具备存储和回放功能,可将观察到的波形图像进行保存和存储。
2. 使用示波器内置的存储设备,选择合适的文件名并进行保存。
3. 存储的波形可以通过示波器的回放功能进行再次观察和分析。
六、使用示波器的注意事项1. 在使用示波器之前,务必仔细阅读和理解本说明书,确保正确操作。
2. 遵循电路安全操作规范,避免触电和短路等事故发生。
3. 使用示波器时,应注意电流和电压的测量范围,避免超过示波器的额定参数。
4. 示例波器有很强的测量能力,请勿将其用于非法用途或与他人的隐私权利相冲突的行为。
七、故障排除1. 若示波器出现异常现象,比如显示不稳定、无法触发等问题,应先检查示波器的连接是否正确。
2. 若连接无误,可尝试重新启动示波器,或将示波器恢复出厂设置。
3. 若问题仍未解决,请联系售后服务。
八、维护与保养1. 定期对示波器进行外观清洁,使用干净、柔软的布进行擦拭,避免使用化学溶剂和腐蚀性液体。
示波器的使用方法步骤示波器是一种用于显示电压信号波形的仪器,广泛应用于电子、通信、医疗等领域。
正确地使用示波器可以帮助工程师快速准确地分析电路中的信号波形,从而提高工作效率。
本文将介绍示波器的使用方法步骤,帮助读者正确、高效地使用示波器。
1. 连接电源和信号源。
首先,将示波器的电源线插入交流电源插座,并打开示波器的电源开关。
接下来,将待测信号源的输出端与示波器的输入端连接,确保连接正确可靠。
2. 调整示波器控制面板。
在连接好电源和信号源后,需要调整示波器的控制面板,以便正确显示信号波形。
首先,调整示波器的触发模式和触发电平,使示波器能够稳定地显示待测信号的波形。
然后,根据待测信号的频率和幅度范围,选择合适的水平和垂直扫描速度,以确保波形能够完整、清晰地显示在示波器屏幕上。
3. 观察和分析波形。
调整好示波器的控制面板后,待测信号的波形将会显示在示波器的屏幕上。
此时,可以观察波形的形状、频率、幅度等特征,并进行相应的分析。
例如,可以通过测量峰峰值、周期、占空比等参数,对信号波形进行定量分析;也可以通过比较不同信号波形的相位、频谱等特征,进行信号处理和诊断。
4. 调整触发方式和触发电平。
在观察和分析波形的过程中,可能需要不断地调整示波器的触发方式和触发电平,以便更好地捕获和显示待测信号的波形。
例如,可以通过设置外部触发或者边沿触发,来捕获特定条件下的信号波形;也可以通过调整触发电平,使波形能够稳定地显示在屏幕上。
5. 记录和保存波形数据。
在对待测信号进行观察和分析的过程中,可能需要记录和保存波形数据,以便后续的分析和报告。
示波器通常具有数据存储和导出功能,可以将波形数据保存到内部存储器或者外部存储介质中,以备后续使用。
6. 断开连接和关闭示波器。
在使用示波器结束后,需要将待测信号源与示波器的连接断开,并关闭示波器的电源开关。
同时,还需要将示波器的控制面板恢复到初始状态,以便下次使用。
总结。
通过以上步骤,我们可以正确地使用示波器,观察和分析待测信号的波形,并记录保存波形数据。
示波器的使用方法
示波器是一种用于显示电信号波形的仪器,主要用于电子、电气、通信等领域的实验、研究和故障排查。
使用示波器需要以下几个步骤:
1. 连接电源:将示波器的电源线插入电源插座,并确保电源开关处于关闭状态。
2. 连接探头:将探头的接地线连接到示波器的接地端口,将探头的其他一端连接到待测电路中与信号相接位置。
3. 调整示波器控制:打开示波器的电源开关,调节控制面板上的各个旋钮和按钮,以便正确地显示待测信号波形。
4. 调整时间基准:通过旋转示波器上的时间基准旋钮,以便调整波形在水平方向上的显示范围和速度。
5. 调整垂直增益:通过旋转示波器上的垂直增益旋钮,以便调整波形在垂直方向上的显示范围和放大倍数。
6. 观察信号波形:在示波器的显示屏上观察待测信号的波形。
可以调整时间基准和垂直增益来获取清晰、稳定的波形显示。
7. 分析信号特征:根据示波器显示的波形,分析信号的频率、振幅、周期等特征。
8. 关闭示波器:完成使用后,关闭示波器的电源开关,并拔出
电源线。
请注意,示波器的具体使用方法可能因品牌和型号而有所差异,建议在使用示波器前先阅读并理解相关的使用手册或操作指南。
示波器的正确使用方法
示波器是一种常用的电子测量仪器,用于观察电信号波形的变化。
然而,如果不正确使用示波器,可能会导致误读或损坏仪器。
以下是示波器的正确使用方法:
1.选择合适的探头。
不同的探头适用于不同的频率和信号类型。
应该根据所测量的信号类型和频率来选择合适的探头。
2.调整示波器的时间基准。
示波器的时间基准决定了信号在屏幕上的显示速度。
应该根据信号的频率和波形来选择合适的时间基准。
3.调整示波器的垂直增益。
垂直增益决定了信号在屏幕上的纵向显示大小。
应该根据信号的幅值来选择合适的垂直增益。
4.调整示波器的触发电平。
触发电平决定了示波器何时开始显示信号。
应该根据信号的波形来选择合适的触发电平。
5.调整示波器的扫描模式。
扫描模式决定了信号在屏幕上的显示方式。
应该根据信号的波形和需要观察的细节来选择合适的扫描模式。
6.避免电路短路。
使用示波器时,应该确保电路中没有短路情况。
否则,示波器可能会受到损坏。
7.保持示波器清洁。
示波器的屏幕应该经常清洁,以确保信号显示的清晰度。
同时,应该保持示波器的工作环境清洁,避免灰尘和湿气对仪器的影响。
通过正确使用示波器,可以准确地观察电信号波形的变化,从而更好地进行电子测量和维修工作。
- 1 -。
⽰波器的使⽤⽅法⽰波器的使⽤⽅法在家电维修的过程中使⽤⽰波器已⼗分普遍。
通过⽰波器可以直观地观察被测电路的波形,包括形状、幅度、频率(周期)、相位,还可以对两个波形进⾏⽐较,从⽽迅速、准确地找到故障原因。
正确、熟练地使⽤⽰波器,是初学维修⼈员的⼀项基本功能。
虽然⽰波器的牌号、型号、品种繁多,但其基本组成和功能却⼤同⼩异,本⽂介绍通⽤⽰波器的使⽤⽅法。
⼀、⾯板介绍1.亮度和聚焦旋钮亮度调节旋钮⽤于调节光迹的亮度(有些⽰波器称为"辉度"),使⽤时应使亮度适当,若过亮,容易损坏⽰波管。
聚焦调节旋钮⽤于调节光迹的聚焦(粗细)程度,使⽤时以图形清晰为佳。
2.信号输⼊通道常⽤⽰波器多为双踪⽰波器,有两个输⼊通道,分别为通道1(CH1)和通道2(CH2),可分别接上⽰波器探头,再将⽰波器外壳接地,探针插⾄待测部位进⾏测量。
3.通道选择键(垂直⽅式选择)常⽤⽰波器有五个通道选择键:(1)CH1:通道1单独显⽰;(2)CH2:通道2单独显⽰;(3)ALT:两通道交替显⽰;(4)CHOP:两通道断续显⽰,⽤于扫描速度较慢时双踪显⽰;(5)ADD:两通道的信号叠加。
维修中以选择通道1或通道2为多。
4.垂直灵敏度调节旋钮调节垂直偏转灵敏度,应根据输⼊信号的幅度调节旋钮的位置,将该旋钮指⽰的数值(如0.5V/div,表⽰垂直⽅向每格幅度为0.5V)乘以被测信号在屏幕垂直⽅向所占格数,即得出该被测信号的幅度。
5.垂直移动调节旋钮⽤于调节被测信号光迹在屏幕垂直⽅向的位置。
6.⽔平扫描调节旋钮调节⽔平速度,应根据输⼊信号的频率调节旋钮的位置,将该旋钮指⽰数值(如0.5ms/div,表⽰⽔平⽅向每格时间为0.5ms),乘以被测信号⼀个周期占有格数,即得出该信号的周期,也可以换算成频率。
7.⽔平位置调节旋钮⽤于调节被测信号光迹在屏幕⽔平⽅向的位置。
8.触发⽅式选择⽰波器通常有四种触发⽅式:(1)常态(NORM):⽆信号时,屏幕上⽆显⽰;有信号时,与电平控制配合显⽰稳定波形;(2)⾃动(AUTO):⽆信号时,屏幕上显⽰光迹;有信号时与电平控制配合显⽰稳定的波形;(3)电视场(TV):⽤于显⽰电视场信号;(4)峰值⾃动(P-P AUTO):⽆信号时,屏幕上显⽰光迹;有信号时,⽆需调节电平即能获得稳定波形显⽰。
⽰波器的使⽤⽅法⽰波器种类、型号很多,功能也不同。
模拟、数字电路实验中使⽤较多的是20MHz或者40MHz的双踪⽰波器。
这些⽰波器⽤法⼤同⼩异,本节针对V-252型号⽰波器介绍其常⽤功能。
⼀、电源、⽰波管部分1. 荧光屏荧光屏是⽰波管的显⽰部分。
屏上⽔平⽅向和垂直⽅向各有多条刻度线,指⽰出信号波形的电压和时间之间的关系。
⽔平⽅向指⽰时间,垂直⽅向指⽰电压。
⽔平⽅向分为10格,垂直⽅向分为8格,每格⼜分为5份。
垂直⽅向标有0%,10%,90%,100%等标志,⽔平⽅向标有10%,90%标志,供测直流电平、交流信号幅度、延迟时间等参数使⽤。
根据被测信号在屏幕上占的格数乘以适当的⽐例常数(V/DIV,TIME/DIV)能得出电压值与时间值。
2.电源(POWER)⽰波器主电源开关位于荧光屏的右上⾓。
当此开关按下时,电源指⽰灯亮,表⽰电源接通。
3.辉度(INTENSITY)旋转此旋钮能改变光点和扫描线的亮度。
顺时针旋转,亮度增⼤。
观察低频信号时可⼩些,⾼频信号时⼤些。
以适合⾃⼰的亮度为准,⼀般不应太亮,以保护荧光屏。
4.聚焦(FOCUS)聚焦旋钮调节电⼦束截⾯⼤⼩,将扫描线聚焦成最清晰状态。
5.辉线旋转旋钮(TRACE ROTATION)受地磁场的影响,⽔平辉线可能会与⽔平刻度线形成夹⾓,⽤此旋钮可使辉线旋转,进⾏校准。
6. 通道1(CH1)的垂直放⼤器信号输⼊插座(CH1 INPUT)通道1垂直放⼤器信号输⼊BNC插座。
当⽰波器⼯作于X-Y模式时作为X信号的输⼊端。
7. 通道2(CH2)的垂直放⼤器信号输⼊插座(CH2 INPUT)通道2垂直放⼤器信号输⼊BNC插座。
当⽰波器⼯作于X-Y模式时作为Y信号的输⼊端。
8.垂直轴⼯作⽅式选择开关(MODE)输⼊通道有五种选择⽅式:通道1(CH1)、通道2(CH2)、双通道交替显⽰⽅式(ALT)、双通道切换显⽰⽅式(CHOP).叠加显⽰⽅式(ADD)。
CH1:选择通道1,⽰波器仅显⽰通道1的信号。

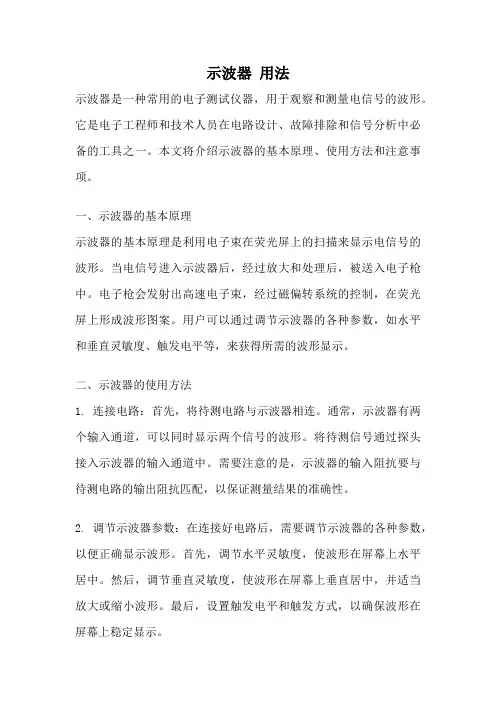

示波器用法示波器是一种常用的电子测试仪器,用于观察和测量电信号的波形。
它是电子工程师和技术人员在电路设计、故障排除和信号分析中必备的工具之一。
本文将介绍示波器的基本原理、使用方法和注意事项。
一、示波器的基本原理示波器的基本原理是利用电子束在荧光屏上的扫描来显示电信号的波形。
当电信号进入示波器后,经过放大和处理后,被送入电子枪中。
电子枪会发射出高速电子束,经过磁偏转系统的控制,在荧光屏上形成波形图案。
用户可以通过调节示波器的各种参数,如水平和垂直灵敏度、触发电平等,来获得所需的波形显示。
二、示波器的使用方法1. 连接电路:首先,将待测电路与示波器相连。
通常,示波器有两个输入通道,可以同时显示两个信号的波形。
将待测信号通过探头接入示波器的输入通道中。
需要注意的是,示波器的输入阻抗要与待测电路的输出阻抗匹配,以保证测量结果的准确性。
2. 调节示波器参数:在连接好电路后,需要调节示波器的各种参数,以便正确显示波形。
首先,调节水平灵敏度,使波形在屏幕上水平居中。
然后,调节垂直灵敏度,使波形在屏幕上垂直居中,并适当放大或缩小波形。
最后,设置触发电平和触发方式,以确保波形在屏幕上稳定显示。
3. 观察和分析波形:当示波器调节完成后,可以观察和分析电信号的波形。
示波器通常具有多种显示模式,如时间域显示和频谱分析等。
在观察波形时,可以测量波形的幅值、周期、频率等参数,并进行相应的分析和判断。
三、示波器的注意事项1. 示波器的使用需要一定的专业知识和技能,不熟悉操作的人员应避免独自使用,以免引发意外或损坏设备。
2. 在连接电路时,应注意避免短路和接地故障,以免影响测量结果或损坏示波器。
3. 在调节示波器参数时,应先选择合适的水平和垂直灵敏度范围,再逐步调整至所需的显示效果。
4. 在观察波形时,应注意波形是否稳定、清晰,是否有噪声等异常情况。
若发现异常,应检查电路连接和示波器设置,进行必要的调整和修复。
5. 示波器的测量精度受到多种因素的影响,如频率响应、放大器的非线性等,因此在进行精密测量时,应注意这些因素可能引入的误差。
示波器的使用方法步骤示波器是一种广泛应用于电子领域的测试仪器,它可以用来观察和分析电子信号的波形,是电子工程师和技术人员必备的工具之一。
正确地使用示波器对于电子产品的设计、测试和维修至关重要。
下面将介绍示波器的使用方法步骤,希望能够帮助大家更好地掌握示波器的操作技巧。
1. 连接示波器。
首先,将示波器的电源线插入电源插座,然后将示波器的探头连接到待测试的电路上。
探头的接地线应连接到电路的接地点,而探头的信号线则连接到待测信号的输出端。
2. 调整示波器的控制参数。
接下来,我们需要调整示波器的控制参数,以便正确地显示待测信号的波形。
首先,调整示波器的时间/水平控制,使得波形能够在屏幕上完整显示;然后,调整示波器的电压/垂直控制,使得波形的振幅适当,不至于超出示波器的测量范围。
3. 观察波形。
当示波器的控制参数调整好之后,我们就可以开始观察待测信号的波形了。
通过示波器的屏幕,我们可以清晰地看到待测信号的周期、频率、幅值等信息,从而对待测信号进行分析和判断。
4. 测量波形参数。
除了观察波形外,示波器还可以用来测量波形的各种参数。
例如,我们可以通过示波器测量信号的频率、周期、峰峰值、均方根值等参数,从而更全面地了解待测信号的特性。
5. 调整触发方式。
在观察波形时,有时我们需要通过调整示波器的触发方式来获得更清晰的波形。
示波器的触发功能可以帮助我们锁定待测信号的特定部分,使得波形能够稳定地显示在屏幕上。
6. 存储和回放波形。
一些先进的示波器还具有存储和回放波形的功能,这对于分析复杂的信号非常有帮助。
通过示波器的存储功能,我们可以将待测信号的波形保存下来,并在需要时进行回放和分析。
7. 断开连接。
最后,在使用示波器结束后,我们需要将示波器与待测电路断开连接,并将示波器的探头和电源线妥善收纳。
同时,还需要关闭示波器的电源,以免造成不必要的能源浪费和安全隐患。
总结。
通过以上步骤,我们可以正确地使用示波器,并获取待测信号的波形和参数信息。
示波器基本使用方法
示波器是一种用于测试电信号的仪器,它可以显示出电信号的形状、振幅、频率等信息,具体使用方法如下:
1. 将示波器与被测试的电路连接。
要测试的电路应该是在电路板上或其他如PCB上的电路。
2. 调节示波器的设置。
调节示波器的时间基底,从而改变水平轴上的时间尺度。
然后,选择适当的垂直放大因子和信号耦合方式,以便读取准确的信号值。
3. 观察显示屏。
在示波器的显示屏上,可以观察到被测信号的波形形状、振幅等信号参数。
4. 调整参数。
根据需要,可以更改示波器的时间基准、垂直放大倍数,以便调整波形的显示。
5. 分析数据。
根据示波器的显示结果,可以分析出信号的特征,例如脉冲宽度、周期、占空比等。
注意事项:
1. 确保被测试电路的所有电源都关闭。
2. 电压范围和耦合方式应该基于测试信号的类型和振幅来选择。
3. 如果被测试的信号具有高频率,请选择适当的示波器和探头。
4. 一旦测试结果满意,应该关闭示波器和其他测试设备,并拆下连接线,以避免可能的损害。
⽰波器的正确使⽤⽅法是什么 ⽰波器是⼀种⽤途⼗分⼴泛的电⼦测量仪器。
它能把⾁眼看不见的电信号变换成看得见的图像,便于⼈们研究各种电现象的变化过程。
下⾯是⼩编带来的关于⽰波器的正确⽤法的内容,欢迎⼤家阅读! ⽰波器的⽤法 步骤⼀:选择Y轴耦合⽅式。
根据被测电信号频率,将Y轴输⼊耦合⽅式选择“AC-地-DC”开关置于AC或DC; 步骤⼆:选择Y轴灵敏度。
根据被测电信号的峰峰值,将Y轴灵敏度选择“V/div”开关置于适当档级(在实际使⽤过程中,若⽆需读取被测电压值,则只需适当调节Y轴灵敏度微调旋钮,使得屏幕上显⽰所需⾼度波形即可); 步骤三:选择触发信号来源与极性。
通常将触发信号极性开关置于“+”或“-”档位上; 步骤四:选择扫描速度。
根据被测信号周期,将将X轴扫描速度“t/div”开关置于适当档级(在实际使⽤过程中,若⽆需读取被测时间值,则只需适当调节扫描速度“t/div”微调旋钮,使得屏幕上显⽰所需周期数波形即可); 步骤五:输⼊被测信号。
被测信号由探头衰减后通过Y轴输⼊端输⼊⽰波器。
使⽤⽰波器的注意事项 1、通⽤⽰波器通过调节亮度和聚焦旋钮使光点直径最⼩以使波形清晰,减⼩测试误差;不要使光点停留在⼀点不动,否则电⼦束轰击⼀点宜在荧光屏上形成暗斑,损坏荧光屏。
2、测量系统- 例如⽰波器、信号源;打印机、计算机等设备等。
被测电⼦设备- 例如仪器、电⼦部件、电路板、被测设备供电电源等设备接地线必须与公共地(⼤地)相连。
3、TDS200/TDS1000/TDS2000 系列数字⽰波器配合探头使⽤时,只能测量(被测信号- 信号地就是⼤地,信号端输出幅度⼩于300V CAT II)信号的波形。
绝对不能测量市电AC220V 或与市电AC220V 不能隔离的电⼦设备的浮地信号。
(浮地是不能接⼤地的,否则造成仪器损坏,如测试电磁炉。
) 4、通⽤⽰波器的外壳,信号输⼊端BNC 插座⾦属外圈,探头接地线,AC220V 电源插座接地线端都是相通的。
示波器基本操作指南示波器是电子工程领域中常用的一种仪器,它用于观察和分析电信号的波形。
掌握示波器的基本操作方法对于学习和工作都非常重要。
本文将为您介绍示波器的基本操作指南,帮助您更好地使用示波器。
一、示波器的基本组成示波器通常由显示屏、控制面板、输入接口等组成。
显示屏用于显示电信号的波形,控制面板用于进行操作设置,输入接口用于连接被测电路。
在开始操作之前,确保示波器已正确连接,并且受测电路与示波器之间的连接良好。
二、基本操作步骤以下是示波器的基本操作步骤:1. 打开示波器:按下示波器的电源开关,等待示波器的启动。
2. 调整水平和垂直控制:使用水平和垂直控制旋钮,调整信号波形在屏幕上的位置、大小和清晰度。
确保信号波形适合屏幕显示,便于后续的观察和分析。
3. 设置触发模式:示波器可以通过触发来稳定显示信号波形。
选择适当的触发模式(如边沿触发、视频触发等),并设置触发电平和触发边沿等参数。
4. 调整时间和电压刻度:示波器的水平和垂直刻度可以控制观察窗口的时间和电压范围。
根据被测信号的特性,适当调整时间和电压刻度,确保波形显示清晰。
三、波形观察与分析在完成基本操作之后,可以进行波形的观察和分析。
以下是一些常用的示波器操作技巧:1. 单次触发模式:如果需要捕捉单个信号波形,可以选择单次触发模式。
设置好触发条件后,示波器将在满足条件时自动触发,并显示对应的信号波形。
2. 峰-峰值测量:示波器提供了峰-峰值的测量功能,可以直接读取信号波形的最大值和最小值之间的差值。
这对于评估信号的幅度变化非常有用。
3. 时钟测量:示波器还可以测量周期性信号的频率、周期和占空比等参数。
通过选择相应的测量功能,并将测量的信号波形进行标定,可以直接读取这些参数的数值。
4. 光标测量:示波器通常提供光标功能,用于测量信号波形的特定位置和数值。
可以使用光标测量来获取信号的时间间隔、电压值等信息。
四、示波器的常见问题与解决方法在使用示波器过程中,可能会遇到一些常见的问题。
示波器的两个按键:AUTO:自动设置功能调节各种控制值,以产生适宜观察的输入信号显示。
RUN/STOP动行/停止:示波器正在采集触发后的信息/示波器已停止采集波形数据。
数字示波器信号显示控制:水平控制按钮的操作:HORIZONTAL菜单,改变水平刻度和波形位置。
屏幕水平方向上的中心是波形的时间参考点,调节位置按钮,波形左右移动。
垂直控制按钮的操作:显示波形,调节垂直标尺和位置,以及设定输入参数,每个通道需要单独调节。
通过调节位置按钮,能让波形上下移动。
示波器触发模式:示波器的“触发”就是使得示波器的扫描与被观测信号同步,从而显示稳定的波形。
示波器的基本触发模式有三种:自动模式(AUTO)、正常模式/常规模式(NORM)、单次模式(SINGLE)。
在自动模式(AUTO)模式下,不论触发条件是否满足,示波器都会产生扫描,都可以在屏幕上可以看到有变化的扫描线,这是这种模式的特点。
正常模式/常规模式(NORM)模式下,示波器只有当触发条件满足了才进行扫描,如果没有触发,就不进行扫描。
“单次模式(SINGLE)”扫描一但产生并完成后,示波器的扫描系统即进入一种休止状态,即使后面再有满足触发条件的信号出现也不再进行扫描。
示例波器的使用方法流程1. 简介示波器是一种用来测量、观察周期性信号并将其显示在屏幕上的仪器。
它可用于电子电路测试、信号分析、故障诊断等领域。
本文将介绍示波器的使用方法流程,帮助用户快速上手使用示波器。
2. 步骤2.1 准备工作在开始使用示波器之前,需要进行一些准备工作。
以下是准备工作的主要步骤:1.将示波器连接到电源,并确保电源稳定。
2.将待测信号连接到示波器的输入通道,确保连接正确可靠。
3.根据需要,选择合适的探头并连接到示波器的输入通道上。
2.2 打开示波器打开示波器的步骤如下:1.按下示波器的电源按钮,等待示波器启动。
2.在示波器显示屏上观察主界面是否正常显示。
2.3 设置示波器参数示波器参数的设置对于获取正确的测量结果非常重要。
以下是示波器参数设置的示例步骤:1.调整水平位置控制,使波形在屏幕上水平居中。
2.选择合适的时间/水平刻度,并调整水平缩放控制,使波形适合屏幕显示。
3.选择合适的垂直/电压刻度,并调整垂直缩放控制,使波形适合屏幕显示。
4.根据需要,设置触发模式、触发电平等触发参数,以确保示波器能够触发并显示期望的波形。
2.4 获取和分析波形示波器的主要功能是获取和分析信号波形。
以下是获取和分析波形的示例步骤:1.确保示波器的触发参数已正确设置。
2.按下触发按钮,示波器将开始获取信号波形并显示在屏幕上。
3.根据需要,可以对波形进行光标测量、放大缩小、平移等操作。
4.使用示波器的内置功能如自动测量、频谱分析等,对波形进行进一步分析和评估。
2.5 关闭示波器在使用示波器完毕后,需要正确关闭示波器以节省能源并保护设备。
以下是关闭示波器的步骤:1.在示波器主界面上找到关闭按钮,并点击关闭示波器。
2.关闭示波器的电源开关。
3.断开示波器与待测信号的连接。
3. 注意事项使用示波器时需要注意以下事项:1.仔细阅读示波器的用户手册,并按照说明进行操作。
2.避免将示波器暴露在过高或过低的温度环境中,以免影响示波器的性能和寿命。
示波器是一种用于显示电压信号波形的仪器,广泛应用于电子、通信和电力等领域。
以下是示波器的正确使用方法的总结:
连接电源和信号:
将示波器正确连接到电源,并使用探头将信号源连接到示波器的输入端口。
设置电压范围:
根据测量信号的幅值范围,设置示波器的垂直电压刻度,确保波形在屏幕上适当可视。
设置时间基准:
根据测量信号的频率,设置示波器的水平时间刻度,以确保波形在屏幕上有足够的时间分辨率。
触发设置:
设置触发条件,以确保波形在屏幕上稳定显示。
可以设置触发电平、触发边沿和触发通道等参数。
垂直位置调整:
如果需要,调整信号在屏幕上的垂直位置,以便更好地查看波形的细节。
水平位置调整:
调整信号在屏幕上的水平位置,以便更好地查看波形的相位或时间关系。
选择触发通道:
如果测量信号需要外部触发,则选择正确的触发通道,并确保触发条件正确设置。
测量和分析:
使用示波器上的测量工具,如峰峰值、频率、周期等,对信号进行测量和分析。
存储和导出:
如果需要保存或导出波形,使用示波器的存储和导出功能,以便将数据用于后续分析或文档记录。
校准:
定期进行示波器的校准,以确保测量结果的准确性和可靠性。
保持设备安全:
遵循示波器和信号源的规范和安全要求,以防止设备损坏或安全风险。
了解示波器功能:
熟悉示波器的各种功能和选项,以充分利用其功能,例如FFT(快速傅里叶变换)、存储和回放等。
以上总结提供了使用示波器的一般指导,具体的步骤可能因示波器型号和厂商而有所不同。
在使用示波器之前,建议查阅相应的用户手册以获取详细的操作说明。
示波器的使用方法步骤
示波器的使用方法步骤如下:
1. 准备工作:将示波器与电源连接,确保仪器的电源已经打开。
2. 连接测量对象:使用测试探头将示波器与待测电路连接。
探头一端插入示波器的输入通道,另一端接触或插入待测电路的信号引脚。
3. 调整通道设置:选择要观察的通道,并在示波器面板上调整相应的控制参数。
常见的设置包括:垂直缩放(设置信号幅度)、垂直位移(调整信号的基准线)、水平缩放(设置时间尺度)和水平位移(调整信号在水平方向上的位置)。
4. 设置触发条件:触发是示波器开始数据采集和显示的条件,可以是信号电平、边沿触发等。
在示波器面板上设置适当的触发条件,确保信号能够稳定地显示在屏幕上。
5. 打开示波器:将示波器的电源开关打开,观察屏幕上的波形显示。
6. 调整探头补偿:探头补偿是为了保证探头测量的准确性和保证信号的传输质量。
在示波器提供的通道校准功能中,可以进行探头补偿的校准操作。
7. 分析波形:根据需要,可以分析波形的特征,如幅值、频率、周期、占空比
等。
8. 调整显示方式:根据需要,可以调整示波器的显示方式,如时间基准、触发方式、触发电平等。
9. 结束测量:完成测量后,关闭示波器电源,并断开与电路的连接。
请注意,在使用示波器前,需要仔细阅读设备操作手册,并遵循安全操作规范,以确保测量的安全和准确性。
示波器的使用方法河北省深州市职教中心郭平示波器是利用电子示波管的特性,直接显示电压或电流变化规律或变化过程的电子测量仪器。
通过它可以直观地观察被测电路的波形,包括形状、幅度、频率〔周期〕、相位,还可以对两个波形进行比拟、描绘特性曲线等。
示波器是电子技术中使用非常广泛的一种电子仪器。
虽然示波器的型号、品种繁多,但其根本组成和功能却大同小异,本文介绍通用示波器的使用方法。
一示波器的组成示波器由示波管、扫描信号发生器、水平放大器、垂直放大器、电源等五局部组成。
1、示波管示波管即阴极射线管,是示波器的核心。
它将电信号转换为光信号。
由电子枪、偏转系统和荧光屏三局部密封在一个真空玻璃壳内,构成了一个完整的示波管。
(1)电子枪:作用是发射电子并聚焦成很细的高速电子束。
电子枪由灯丝、阴极、控制栅极、第一阳极和第二阳极组成。
灯丝通电加热阴极,阴极在灯丝加热作用下发射电子。
控制栅极是一个顶部有小孔的金属圆筒,其上加有比阴极电压低的负电压。
调节其电压的大小,可控制轰击荧光屏的电子束的强度,从而改变荧光屏上光点的辉度〔亮度〕。
第一和第二阳极加有对阴极来说为正的电压,其作用有二:一是吸引由阴极发射来的电子,使之加速,二是使电子束聚焦。
(2)偏转系统:作用是控制电子束方向,使电子束有规律的移动,从而在荧光屏上显示被测信号波形。
它由两对相互垂直的极板构成,其上分别加上电压,使两对偏转板间各自形成电场,垂直偏转板使电子束在垂直方向偏转,水平偏转板使电子束在水平方向偏转。
(3)荧光屏:作用是显示被测波形。
荧光屏位于示波管前端,其内壁涂有荧光物质,在高速电子束的轰击下可发光。
其发光的强弱决定于电子束的电子数量和速度,发光的颜色由荧光物质决定。
2、扫描信号发生器:作用是产生频率可调的锯齿波电压,作用于示波管的水平偏转板。
3、水平放大器:作用是放大或衰减锯齿波扫描电压或外加信号电压,把它变换成适宜的电压送到水平偏转板上,产生满足观测要求的水平偏转。
示波器的使用【实验目的】1.了解示波器的结构和示波器的示波原理;2.掌握示波器的使用方法,学会用示波器观察各种信号的波形;3.学会用示波器测量直流、正弦交流信号电压;4.观察利萨如图,学会测量正弦信号频率的方法。
【实验仪器】YB4320/20A/40双踪示波器,函数信号发生器,电池、万用电表。
图1实验仪器实物图【实验原理】示波器是一种能观察各种电信号波形并可测量其电压、频率等的电子测量仪器。
示波器还能对一些能转化成电信号的非电量进行观测,因而它还是一种应用非常广泛的、通用的电子显示器。
1.示波器的基本结构示波器的型号很多,但其基本结构类似。
示波器主要是由示波管、X轴与Y轴衰减器和放大器、锯齿波发生器、整步电路、和电源等几步分组成。
其框图如图2所示。
图2示波器原理框图(1)示波管示波管由电子枪、偏转板、显示屏组成。
电子枪:由灯丝H、阴极K、控制栅极G、第一阳极A1、第二阳极A2组成。
灯丝通电发热,使阴极受热后发射大量电子并经栅极孔出射。
这束发散的电子经圆筒状的第一阳极A1和第二阳极A2所产生的电场加速后会聚于荧光屏上一点,称为聚焦。
A1与K之间的电压通常为几百伏特,可用电位器W2调节,A1与K 之间的电压除有加速电子的作用外,主要是达到聚焦电子的目的,所以A1称为聚焦阳极。
W2即为示波器面板上的聚焦旋钮。
A2与K之间的电压为1千多伏以上,可通过电位器W3调节,A2与K之间的电压除了有聚焦电子的作用外,主要是达到加速电子的作用,因其对电子的加速作用比A1大得多,故称A2为加速阳极。
在有的示波器面板上设有W3,并称其为辅助聚焦旋钮。
在栅极G与阳极K之间加了一负电压即U K﹥U G,调节电位器W1可改变它们之间的电势差。
如果G、K间的负电压的绝对值越小,通过G的电子就越多,电子束打到荧光屏上的光点就越亮,调节W1可调节光点的亮度。
W1在示波器面板上为“辉度”旋钮。
偏转板:水平(X轴)偏转板由D1、D2组成,垂直(Y轴)偏转板由D3、、D4组成。
偏转板加上电压后可改变电子束的运动方向,从而可改变电子束在荧光屏上产生的亮点的位置。
电子束偏转的距离与偏转板两极板间的电势差成正比。
显示屏:显示屏是在示波器底部玻璃内涂上一层荧光物质,高速电子打在上面就会发荧光,单位时间打在上面的电子越多,电子的速度越大光点的辉度就越大。
荧光屏上的发光能持续一段时间称为余辉时间。
按余辉的长短,示波器分为长、中、短余辉三种。
(2)X轴与Y轴衰减器和放大器示波管偏转板的灵敏度较低(约为0.1~1mm/V)当输入信号电压不大时,荧光屏上的光点偏移很小而无法观测。
因而要对信号电压放大后再加到偏转板上,为此在示波器中设置了X轴与Y轴放大器。
当输入信号电压很大时,放大器无法正常工作,使输入信号发生畸变,甚至使仪器损坏,因此在放大器前级设置有衰减器。
X轴与Y轴衰减器和放大器配合使用,以满足对各种信号观测的要求。
(3)锯齿波发生器锯齿波发生器能在示波器本机内产生一种随时间变化类似于锯齿状、频率调节范围很宽的电压波形,称为锯齿波,作为X轴偏转板的扫描电压。
锯齿波频率的调节可由示波器面板上的旋钮控制。
锯齿波电压较低,必须经X轴放大器放大后,再加到X轴偏转板上,使电子束产生水平扫描,即使显示屏上的水平坐标变成时间坐标,来展开Y轴输入的待测信号。
2.示波器的示波原理示波器能使一个随时间变化的电压波形显示在荧光屏上,是靠两对偏转板对电子束的控制作用来实现的。
如图3a所示,Y轴不加电压时,X轴加一由本机产生的锯齿波电压u x,u x=0时电子在E的作用下偏至a点,随着u x线性增大,电子向b偏转,经一周期时间T X,u x达到最大值u xm,电子偏至b点。
下一周期,电子将重复上述扫描,就会在荧光屏上形成一水平扫描线ab。
图3偏转板加电压时电子的偏转情况如图3b所示,Y轴加一正弦信号u y,X轴不加锯齿波信号,则电子束产生的光点只作上下方向上的振动,电压频率较高时则形成一条竖直的亮线cd。
如图4所示,Y轴加一正弦电压u y,X轴加上锯齿波电压u x,且f x=f y,这时光点的运动轨迹是X轴和Y轴运动的合成。
最终在荧光屏上显示出一完整周期的u y波形。
⒊整步从上述分析中可知,要在荧光屏上呈现稳定的电压波形,待测信号的频率f y必须与扫描信号频率f x相等或是其整数倍,即f y=nf X(或T X=nT y),只有满足这样的条件时,扫描轨迹才是重合的,故形成稳定的波形。
通过改变示波器上的扫描频率旋钮,可以改变扫描频率f X,使f y=nf X条件满足。
但由于f X的频率受到电路噪声的干扰而不稳定,f y=nf X的关系常被破坏,这就要用整步(或称同步)的办法来解决。
即从外面引入一频率稳定的信号(外整步)或者把待测信号(内整步)加到锯齿波发生器上,使其受到自动控制来保持f y=nf X的关系,从而使荧光屏上获得稳定的待测信号波形。
图4示波器的示波原理图解【实验仪器介绍】现以YB4320/20A/40双踪示波器为例(面版见图5所示),介绍示波器的一般使用方法:图5YB4320/20A/40/60前面板示意图一、YB4320/20A/40/60型双踪示波器旋钮和开关的功能A、电源及示波管控制系统交流电源插座,该插座下端装有保险丝管。
(1)电源开关(POWER):按键弹出即为“关位置”。
按下为“开”位置。
(2)电源指示灯:电源按通时,指示灯亮。
(3)亮度旋钮(INTENSITY);顺时针方向旋转,亮度增强。
(4)聚焦旋钮(FOSUS、):用来调节光迹及波形的清晰度。
(5)光迹旋转旋钮(TRACE ROTATION):用于调节光迹与水平刻度线平行。
(6)刻度照明旋钮(SCALE ILLUM):用于调节屏幕刻度亮度。
B、垂直系统(30)通道1输入端[CH1INPUT(X)]:用于垂直方向输入。
在X-Y方式时输入端的信号成为X信号。
(22)(29)、交流――接地――直流耦合选择开关(AC-GND-DC)选择垂直放大器的耦合方式。
交流(AC):垂直输入端由电容器来耦合接地(GND):放大器的输入端接地直流(DC):垂直放大器输入端与信号直接耦合。
(26)(33):衰减开关(VOLT/DIV):用于选择垂直偏转灵敏度的调节。
如果使用的是10:1探头。
计算时将幅度×10。
(25)(32):垂直微调旋钮(VARIBLE)垂直微调用于连续改变电压偏转灵敏度。
此旋钮在正常情况下,应位于顺时针方向旋到底的位置。
将旋钮逆时针方向旋到底垂直方向的灵敏度下降到2.5倍以上.(20)(36):CH1×5扩展,CH2×5扩展(CH1×5MAG,CH2×5MAG),按下×5扩展键,垂直方向的信号扩大5倍,最高灵敏度为1mv/div。
(23)(35):垂直移位(POSITION)调节光迹在屏幕中的垂直位置。
垂直方式工作按钮(VERTICAL MODE)垂直方向的工作方式选择。
(34):通道1选择(CH1):屏幕上仅显示CH1的信号。
(28):通道2选择(CH2):屏幕上仅显示CH2的信号。
(34)(28):双踪选择(DVAL):同时按下CH1和CH2按钮,屏幕上会出现双踪并自动以断续或交替方式同时显示CH1和CH2的信号。
(31):叠加(ADD):显示CH1和CH2输入电压的代数和。
(21):CH2极性开关(INVERT):按此开关时CH2显示反相电压值。
C、水平方向部分(15):扫描时间因数选择开关(TIME/DIV):共20档。
在0.1μs/div~0.2s/div范围选择扫描速率。
(11):X—Y控制键。
选择X —Y工作方式时,垂直偏转信号接入CH2输入端,水平偏转信号接入CH1输入端。
(23):通道2垂直移位键(POSITION):控制通道2信号在屏幕中的垂直位置,当工作在X—Y方式时,该键用于Y方向的移位。
(12):扫描微调控制键(VARIBLE):此旋钮以顺时针旋转到底时处于校准位置,扫描由Time/Div开关指示。
该旋钮逆时针方向旋转到底,扫描减慢2.5倍以上。
正常工作时,该旋钮位于“校准”位置。
(14):水平移位(POSITION):用于调节轨迹在水平方向移动。
顺时针方向旋转,光迹右移,逆时针方向旋转,光迹左移。
(9):扩展控制键(MAG×5)、(MAG×10,仅YB4360)按下去时,扫描因数×5扩展或×10扩展.。
扫描时间是Time/Div 开关指示数值的1/5或1/10。
例如,用×5扩展时,100μs/Div为20μs/Div。
部分波形的扩展:将波形的尖端移到水平尺寸的中心,按下×5或×10扩展按钮,波形将扩展5倍或10倍。
(8):ALT扩展按钮(ALT—MAG):按下此键,扫描因数×1;×5或×10同时显示。
此时要把放大部分移到屏幕中心,按下ALT—MAG键。
扩展以后的光迹可由光迹分离控制键(13)移位距×1光迹1.5div或更远的地方。
同时使用垂直双踪方式和水平ALT—MAG可在屏幕上同时显示四条光迹。
D、触发(TRIG)(18):触发源选择开关(SOVRCE):选择触发信号源。
内触发(INT):CH1或CH2上的输入信号是触发信号。
通道2触发(CH2):CH2上的输入信号是触发信号。
电源触发(LINE):电源频率成为触发信号。
外触发(EXT):触发输入上的触发信号是外部信号,用于特殊信号的触发。
(43):交替触发(ALT TRIG):在双踪交替显示时,触发信号交替来自于两个Y通道,此方式可用于同时观察两路不相关的信号。
(19):外触发输入插座(EXT INPVT):用于外部触发信号的输入。
(17):触发电平旋钮(TRIG LEVEL):用于调节被测信号在某一电平触发同步。
(10):触发极性按钮(SLOPE):触发极性选择。
用于选择信号的上升沿和下降沿触发。
(16):触发方式选择(TRIG MODE):自动(AUTO):在自动扫描方式时,扫描电路自动进行扫描。
在没有信号输入或输入信号没有被触发同步时,屏幕上仍然可以显示扫描基线。
常态(NORM):有触发信号才能扫描,否则屏幕上无扫描线显示。
当输入信号频率低于20HZ时,用常态触发方式。
(41):Z轴输入连接器(后面板)(Z AXTS INPVT):Z轴输入端。
加入正信号时,辉度降低;加入负信号时,辉度增加。
常态下的5V P-P的信号能产生明显的辉度调节。
(39):通道1输出(CH1OVT):通道1信号输出连接器,可用于频率计数器输入信号。
(7):校准信号(CAL):电压幅度为0.5V P-P频率为1KHZ的方波信号。
