机械识图期中考试试题-参考模板

《机械制图》期中试卷姓名分数.一、填空题（每空１分，共26分）１．工程常用的投影法分为两类和，其中正投影法属于投影法。

２．机件的真实大小以图样上所标注的尺寸数值为依据与及无关。

３．标注尺寸的三要素包括、和。

４．三视图的投影规律、、。

５．与一个投影面垂直，而与其他两个投影面的平面，称为投影面的，具体又可分为、、。

６．当直线（或平面）平行于投影面时，其投影，这种性质叫性７．已知定形尺寸和定位尺寸的线段叫；有定形尺寸，但定位尺寸不全的线段叫；只有定形尺寸没有定位尺寸的线段叫８．左视图是由向投射所得的视图，它反映形体的和方位，即方向。

二、选择题(每题２分，共20分)１．在图纸上必须用画出图框Ａ．细实线Ｂ．细点画线Ｃ．粗实线Ｄ．虚线２字体的宽度约等于高度的()Ａ．1/2 Ｂ．2/3 Ｃ．1/2Ｄ．3/43．用作指数的数字，一般采用的字体Ａ．原来字体Ｂ．大一号Ｃ．小一号Ｄ．长仿宋体４．过渡线应用线型Ａ．粗实线Ｂ．细点画线Ｃ．波浪线Ｄ．细实线５．比例是．Ａ．图样中图形与其实物相应要素的线性尺寸之比Ｂ．实物与图形中图形相应要素的线性尺寸之比Ｃ．实物与图样中图形相应要素的尺寸之比Ｄ．图形中图形与实物相应要素的尺寸之比６．下列有关三视图与物体的方位关系的描述正确的是（）Ａ．主视图反映物体的左、右、前、后Ｂ．左视图反映物体的上、下、前、后Ｃ．俯视图反映物体的左、右、上、下Ｄ．上述说法都不正确７．下列有关三视图间的对应关系的描述错误的（）Ａ．主视图和俯视图之间长度相等Ｂ．主视图和左视图之间高度相等Ｃ．左视图和俯视图之间宽度相等Ｄ．以主视图为准，俯视图在它的下面，左视图在它的左面８．在三视图中左视图的右边是物体的投影Ａ．前面Ｂ．后面Ｃ．左面Ｄ．右面９．点Ａ（x,y,z）到Ｖ面的距离是（）Ａ．X Ｂ．Y Ｃ．Z Ｄ．010．垂直面在垂直于该投影面的投影为（）Ａ．相似面Ｂ．真实面Ｃ．积聚线Ｄ．积聚点三、作图题１.已知正六边形的对角距为６０，绘制正六边形（保留作图线）（６分）２.已知点A 距H 面为12，距V 面为15，距W 面为10，点B 在点A 的左方5，后方10，上方8，试作A 、B 两点的三面投影。

诸暨市实验职校2012学年第二学期《机械识图》期中考试试卷一二三四总分一 选择题（每题2分，共10分）1.下列四种断开画法，哪一个是错误的。

（ ）(A) (B ) ( C ) ( D)2.已知主、俯两视图，选择正确的左视图。

（ ）3.下列四组移出断面图中，那一组是正确的。

（ ）(A) (B ) ( C ) ( D)班级 姓名 学号 ..................................... 装 ……………………………………………… 订 …………………………………………….4.新国标中圆柱倒角尺寸的标注正确的是（）。

5、轴上加工了两个垂直相交的等直径小圆孔，其正确的A--A断面图是（）。

二、作图题（共分）1、补画下列视图中缺漏的图线（每题3分，共12分）（1）（2）（3）（4）2、看懂主、俯视图，将主视图改画成全剖视图。

（5分)3、看懂主、俯视图，将主视图改成局部剖视图。

（8分)4、已知两视图，补画第三视图。

（每个5分，共20分）（1）（2）（3）（4）4、画出三个指定位置处的移出断面图。

（每个4分，共12分）四、读图题1、识读图中的形位公差代号。

（每空2分，共8分）2、识读泵轴零件图，完成填空。

（每空1分，共25分）（1）该零件的名称叫。

该零件图采用的比例是,其含义为。

（2）该零件共用了个图形来表达，其中主视图采用剖视图，另外还采用了两个和两个图。

（3）零件的为径向尺寸的主要基准，为轴向尺寸的主要基准。

（4）轴上的键槽长度是，宽度是，深度是，其定位尺寸是。

（5）Φ4孔的定位尺寸是。

（6）零件上0.0128φ-这段圆柱的长度是，其表面粗糙度要求为。

（7）尺寸0.0128φ-表示其基本尺寸为，上偏差为，下偏差为，公差为，最大极限尺寸为，最小极限尺寸为。

（8）零件上加工有键槽的那段轴的直径为，其表面粗糙度Ra的上限值为。

（9）图中C2表示：。

柘城县职教中心《机械制图》期中考试试卷理论知识部分一、单项选择题（共20小题，每小题2分，共40分）（ ）1．A0的图紙大小为A ．1189×841 B. 1189×814 C. 841×594 D. 1198×841（ ）2．A2規格图紙的面积是A4图紙的 倍。

A ．2B ． 4C ．8D ． 16（ ）3丁字尺主要是画 线的工具。

A ．水平线B ． 垂直线C ．角度D ． 曲线（ ）4.已知点E （14,21,16）和点F （18,20,29），下列说法正确的是 A.E 点在F 点的左、前、上方 B.E 点在F 点的右、后、下方 C.E 点在F 点的右、前、下方 D.E 点在F 点的左、后、上方（ ）5．机械制图中图面上采用的单位是 。

A ．厘米B ．分米C ．毫米D ．米 （ ）6．关于尺寸标注，论述正确的一项是 A.尺寸数字后面必须标注单位或长度符号 B 同一图形采用比例不同，所注尺寸不同 C.所注尺寸为最后完工尺寸D.加工零件的大小既要依据所标尺寸，也要参照图形的大小 （ ）7．细实线不可用于绘制 。

A ．中心线B ．尺寸线C ．剖面线D ．尺寸界线（ ）8．下列何种工具主要用以量取长度或分割线段 。

A ．分规B ．圆规C ．量规D ．比例规（ ）9．无论图形放大与缩小，在标注尺寸时均应按 来标注。

A ．图形的实际尺寸B ．机件的真实大小C ．考虑绘图的准确度进行修正D ．都不对（ ）10．圆弧连接的实质，就是要使连接圆弧与相邻的线段 ，已达到光滑的目的。

A ．相交B ．相切C ．相错D ．相离（ ）11．用5：1的比例画的机件，若图纸上该机件长30mm,则该机件的实际长度为 。

A ．5mmB ．30mmC ．6mmD ．150mm（ ）12．圆锥台高40mm ，上底圆半径10mm ， 下底圆半径20， 该锥台锥度为 。

A ．1：4B ．4：1C ．1：2D ．10：40（ ）13．在物体的三视图中，左视图反映物体 方向的尺寸。

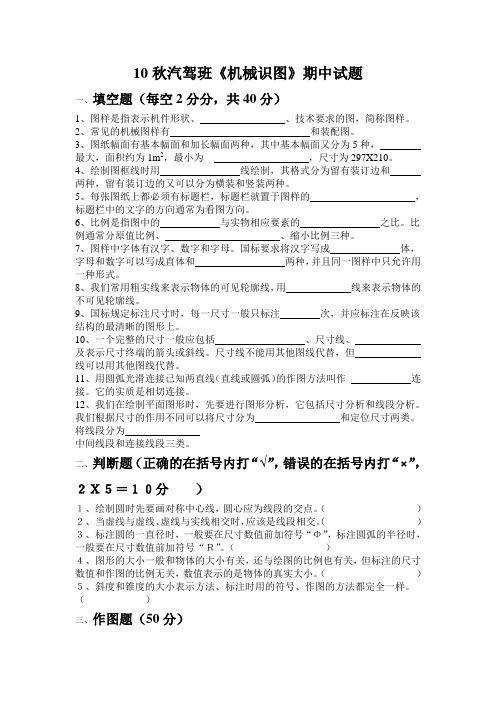

10秋汽驾班《机械识图》期中试题一、填空题（每空2分分，共40分）1、图样是指表示机件形状、、技术要求的图，简称图样。

2、常见的机械图样有和装配图。

3、图纸幅面有基本幅面和加长幅面两种，其中基本幅面又分为5种，最大，面积约为1m2，最小为，尺寸为297X210。

4、绘制图框线时用线绘制，其格式分为留有装订边和两种，留有装订边的又可以分为横装和竖装两种。

5、每张图纸上都必须有标题栏，标题栏就置于图样的，标题栏中的文字的方向通常为看图方向。

6、比例是指图中的与实物相应要素的之比。

比例通常分原值比例、、缩小比例三种。

7、图样中字体有汉字、数字和字母。

国标要求将汉字写成体，字母和数字可以写成直体和两种，并且同一图样中只允许用一种形式。

8、我们常用粗实线来表示物体的可见轮廓线，用线来表示物体的不可见轮廓线。

9、国标规定标注尺寸时，每一尺寸一般只标注次，并应标注在反映该结构的最清晰的图形上。

10、一个完整的尺寸一般应包括、尺寸线、及表示尺寸终端的箭头或斜线。

尺寸线不能用其他图线代替，但线可以用其他图线代替。

11、用圆弧光滑连接已知两直线（直线或圆弧）的作图方法叫作连接。

它的实质是相切连接。

12、我们在绘制平面图形时，先要进行图形分析，它包括尺寸分析和线段分析。

我们根据尺寸的作用不同可以将尺寸分为和定位尺寸两类。

将线段分为中间线段和连接线段三类。

二、判断题（正确的在括号内打“√”，错误的在括号内打“×”，２Ｘ５＝１０分）１、绘制圆时先要画对称中心线，圆心应为线段的交点。

（）２、当虚线与虚线、虚线与实线相交时，应该是线段相交。

（）３、标注圆的一直径时，一般要在尺寸数值前加符号“Φ”，标注圆弧的半径时，一般要在尺寸数值前加符号“Ｒ”。

（）４、图形的大小一般和物体的大小有关，还与绘图的比例也有关，但标注的尺寸数值和作图的比例无关，数值表示的是物体的真实大小。

（）５、斜度和锥度的大小表示方法、标注时用的符号、作图的方法都完全一样。

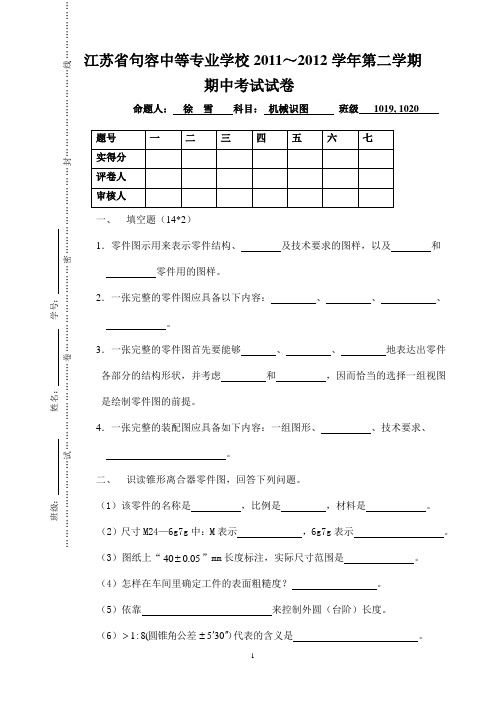

江苏省句容中等专业学校2011～2012学年第二学期期中考试试卷命题人： 徐 雪 科目： 机械识图 班级 1019, 1020一、 填空题（14*2）1．零件图示用来表示零件结构、 及技术要求的图样，以及 和 零件用的图样。

2．一张完整的零件图应具备以下内容： 、 、 、 。

3．一张完整的零件图首先要能够 、 、 地表达出零件各部分的结构形状，并考虑 和 ，因而恰当的选择一组视图是绘制零件图的前提。

4．一张完整的装配图应具备如下内容：一组图形、 、技术要求、 。

二、 识读锥形离合器零件图，回答下列问题。

（1）该零件的名称是 ，比例是 ，材料是 。

（2）尺寸M24—6g7g 中：M 表示 ，6g7g 表示 。

（3）图纸上“05.040±”mm 长度标注，实际尺寸范围是 。

（4）怎样在车间里确定工件的表面粗糙度？ 。

（5）依靠 来控制外圆（台阶）长度。

（6））圆锥角公差035(8:1'''± 代表的含义是 。

（7）加工锥面时，车刀应旋转 度。

（8）尺寸009.0048.034--的上偏差是 ，下偏差是 ，最大极限尺寸是 ，最小极限尺寸是 ，公差是 。

三、识读装配图，回答下列问题。

1、装配体的名称是 ，共有 种零件组成。

2、装配图由 个图形组成。

基本视图分别采用了 剖视、 剖视、 剖视。

3、图中注有“16×16”的断面是表达了 号零件的右端形状，其断面各对边之间的距离均为 mm 。

4、7号件的螺纹牙型是 型，大径为 mm,该零件的左端是 配合。

被该零件遮住的虚线是表示 号零件的轮廓线。

5、图中7号件、10号件与9号件是 连接。

6、4号件活动钳身是依靠 号件带动它运动的，它与5号件是通过 号件来固定的。

7、图中9924f H 是表示 号件与 号件的配合制为基 制，配合性质为配合。

8、图中6号件上方两个小孔的作用是 。

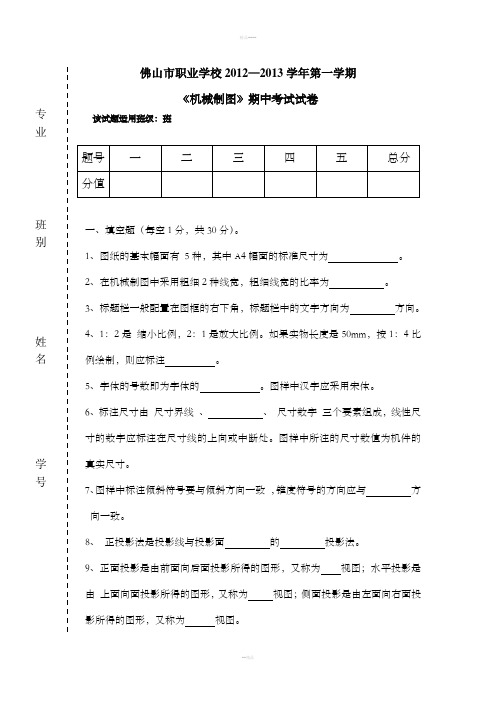

佛山市职业学校2012—2013学年第一学期《机械制图》期中考试试卷该试题适用班级：班一、填空题（每空1分，共30分）。

1、图纸的基本幅面有 5种，其中A4幅面的标准尺寸为 。

2、在机械制图中采用粗细2种线宽，粗细线宽的比率为 。

3、标题栏一般配置在图框的右下角，标题栏中的文字方向为 方向。

4、1：2是 缩小比例，2：1是放大比例。

如果实物长度是50mm ，按1：4比例绘制，则应标注 。

5、字体的号数即为字体的 。

图样中汉字应采用宋体。

6、标注尺寸由 尺寸界线 、 、 尺寸数字 三个要素组成，线性尺寸的数字应标注在尺寸线的上向或中断处。

图样中所注的尺寸数值为机件的 真实尺寸。

7、图样中标注倾斜符号要与倾斜方向一致 ，锥度符号的方向应与 方向一致。

8、 正投影法是投影线与投影面 的 投影法。

9、正面投影是由前面向后面投影所得的图形，又称为 视图；水平投影是由 上面向面投影所得的图形，又称为 视图；侧面投影是由左面向右面投影所得的图形，又称为 视图。

专业班 别姓名学 号10、三视图的三等规律：主、俯视图 ，主、左视图 ，俯、左视图 。

11、平面平行于投影面，其投影反映空间平面的 ；平面垂直于投影面，其投影 ；平面倾斜于投影面，其投影为空间平面类似形。

12、截交线是截平面与立体表面的 。

13、截平面与圆柱体的轴线垂直时，其截交线为 。

14、截平面与圆柱体的轴线倾斜时，其截交线为 。

15、截平面与圆柱体的轴线平行时，其截交线为 。

16、截平面与圆锥体的轴线平行时，其截交线为 。

17、两立体表面相交所产生的交线称为 。

18、相惯线一般是 的空间曲线。

19、 的形状取决于两回转体的形状、大小和相对位置。

20、正等轴测图的轴周角均为 ，且轴向收缩率均为0.82 。

21、物体上互相平行的线段，轴测投影互相 。

22、正方形不平行于轴测投影面时，其投影为 。

23、画轴测图时应沿 方向量取尺寸。

24、物体上凡平行XOZ 坐标面的平面图形在斜二轴测图中反映 。

-------------------------------------密-----------------------封-----------------------线---------------------------------班级___________ 考场__________ 姓名______________ 学号_________《机械识图》期中考试试题库（ 涂装（ ）班）题号 一 二三四五六总分 得分 阅卷一、填空题（每空1分，共30分）第六章 图样的表达方法一、填空题：1.视图包括 基本视图 、 向视图 、 局部视图 、 斜视图 4种。

√（难度：A ）2.物体向基本投影面投射所得的视图称为 基本视图 。

（难度：A ）3.按正投影法分别向六个基本投影面投影，可得到主视图、俯视图、左视图、右视图、仰视图、后视图六个基本视图。

（难度：A ）4.主、俯、仰、后视图，长度相等；主、左、右、后视图，高度相等；左、俯、右、仰视图，宽度相等。

√（难度：A ）5.将物体的某一部分向基本投影面投射所得的视图称为局部视图。

（难度：A ）6.物体向不平行于任何基本投影面的平面投射所得的视图称为斜视图，必要时，允许将斜视图旋转配置。

（难度：A ）7．画剖视图时，不要漏画剖切面后面的 可见轮廓线 。

（难度：A ） 8.向视图是可以 自由配置 的视图。

向视图通常用 箭头 指明投射方向。

（难度：A ）9.为了在剖视图中容易分辨出机件内部的实心部分和空心部分，在剖切面剖到的实心处应画剖面符号，而孔等空心处不画，剖面线应与机件的主要轮廓或剖面区域的对称线成45度角。

（难度：A ）10.按物体被剖切范围的大小可将剖视图分为全剖视图、半剖视图和局部剖视图3种。

√（难度：A ）11．将机件的部分结构用大于原图形所采用的比例画出的图形称为 局部放大 图。

（难度：A ）12．用两个相交的剖切面剖开机件绘图时，应先 旋转 后 投影 。

本试题适用于14春考班30人《机械与电气识图》期中考试试题班级姓名一、填空题（每空1分，共计15分）1. 三视图之间的投影规律是：主、俯视图、主、左视图、俯、左视图。

2. 将垫块由前向后向正立投影面投射，在正面上得到一个视图，称为视图；由上向下投射，在水平面上得到第二个视图，称为视图；由左向右投射，在侧面上得到第三个视图，称为视图。

3. 尺寸标注中的符号:SR表示，SΦ表示。

4. 图纸的基本图幅有5 种，分别为、、、、。

5. 把平行于正投影的平面称为。

6.尺寸界线用来表示尺寸的起止位置，用绘制。

二、选择题（每题2分，共计20分）1．已知主、俯视图，正确的左视图是：（）。

2．已知三棱锥的主、俯视图，正确的左视图是（）3．第2题中三角形ABS是（）A、正平面B、一般位置平面C、侧垂面D、水平面4．以下属于缩小比例的是（）。

A、2：1B、1：2C、1：15、采用放大或缩小比例绘制图样，其尺寸应注（）A、图形的尺寸；B、实物的尺寸；C、两者都可6. 立体上某一面，如果其二个投影为线框，另一个投影为斜直线，则所反映的平面为（）A、投影面垂直面；B、投影面平行面；C、一般位置平面7．标注圆柱的尺寸除了圆柱底圆直径外，还需标注（）。

A、底圆半径B、圆柱的高C、底圆圆周8．已知主、俯视图，正确的左视图是：()9．下图标示的符号表示（）Ø10A. 半径为10的圆B. 直径为10的圆C. 10个半径圆D. 长为10的圆10．一般位置直线指的是（）A.与三个投影面垂直B.与三个投影面平行C.与三个投影面都倾斜三、尺寸标注〔数值从图中量取，取整数〕（每题4分，共计16分）四、作图题（1-3每题12分，4题13分）1、根据物体两视图，补画第三视图（每题12分，共36分）2.3.。

佛山市职业学校2012—2013学年第一学期《机械制图》期中考试试卷该试题适用班级：班一、填空题（每空1分，共30分）。

1、图纸的基本幅面有 5种，其中A4幅面的标准尺寸为 。

2、在机械制图中采用粗细2种线宽，粗细线宽的比率为 。

3、标题栏一般配置在图框的右下角，标题栏中的文字方向为 方向。

4、1：2是 缩小比例，2：1是放大比例。

如果实物长度是50mm ，按1：4比例绘制，则应标注 。

5、字体的号数即为字体的 。

图样中汉字应采用宋体。

6、标注尺寸由 尺寸界线 、 、 尺寸数字 三个要素组成，线性尺寸的数字应标注在尺寸线的上向或中断处。

图样中所注的尺寸数值为机件的 真实尺寸。

7、图样中标注倾斜符号要与倾斜方向一致 ，锥度符号的方向应与 方向一致。

8、 正投影法是投影线与投影面 的 投影法。

9、正面投影是由前面向后面投影所得的图形，又称为 视图；水平投影是由 上面向面投影所得的图形，又称为 视图；侧面投影是由左面向右面投影所得的图形，又称为 视图。

10、三视图的三等规律：主、俯视图 ，主、左视图 ，俯、左视图 。

11、平面平行于投影面，其投影反映空间平面的 ；平面垂直于投影面，其投影 ；平面倾斜于投影面，其投影为空间平面类似形。

12、截交线是截平面与立体表面的 。

专业班 别姓名学 号13、截平面与圆柱体的轴线垂直时，其截交线为 。

14、截平面与圆柱体的轴线倾斜时，其截交线为 。

15、截平面与圆柱体的轴线平行时，其截交线为 。

16、截平面与圆锥体的轴线平行时，其截交线为 。

17、两立体表面相交所产生的交线称为 。

18、相惯线一般是 的空间曲线。

19、 的形状取决于两回转体的形状、大小和相对位置。

20、正等轴测图的轴周角均为 ，且轴向收缩率均为 。

21、物体上互相平行的线段，轴测投影互相 。

22、正方形不平行于轴测投影面时，其投影为 。

23、画轴测图时应沿 方向量取尺寸。

24、物体上凡平行XOZ 坐标面的平面图形在斜二轴测图中反映 。

中职《机械制图》期中考试试卷及答案7、画局部放大图时应注意：局部放大图可以画成方形、圆形和任意形状，它与被放大部分的表达方式无关。

二、单项选择题。

（每题1.5分，共12分）1、B．虚线2、B。

mm3、C。

Z轴4、D.右视图5、B.左视图6、A．原值比例7、C．正投影法8、B．铅垂线三、已知A点距H面15mm，距V面10mm，距W面25mm，求做A点的三面投影。

（8分）答案：A点的三面投影分别为：主视图A1（10,15）、俯视图A2（10,25）、左视图A3（15,25）。

四、补全基本几何体的三视图，并求表面点的投影。

（每题10分，共20分）2-1：主视图：俯视图：左视图：表面点的投影：2-11：主视图：俯视图：左视图：表面点的投影：五、根据两个视图，补齐第三个视图。

（15分）1.主视图：俯视图：左视图：2.主视图：俯视图：左视图：六、补全视图中遗漏的图线。

(一题15分，共30分)1、主视图：俯视图：左视图：2-2主视图：俯视图：左视图：7、绘制局部放大图时需要注意的是，可以选择绘制视图、剖视图或者断面图，与被放大部分的表达方式无关。

二、单项选择题。

（每题1.5分，共12分）1、绘制物体轴线及对称中心线时，使用的图线名称是细点划线。

2、在机械制图中，通常采用毫米作为单位。

3、H面与W面相交的轴为Y轴。

4、根据主视图和俯视图，选择正确的左视图为C。

5、根据主视图和俯视图，选择正确的左视图为A。

6、为了从图样上直接反映出实物的大小，绘图时应尽量采用原值比例。

7、在机械图样的绘制中，采用的投影法是正投影法。

8、与H面垂直，并平行于V面和W面的直线称为铅垂线。

三、已知A点距H面15mm，距V面10mm，距W面25mm，求做A点的三面投影。

A点的三面投影为：H面投影：A1点V面投影：A2点W面投影：A3点四、补全基本几何体的三视图，并求表面点的投影。

（一题10分，共20分）1、前视图：2--31--4--5右视图：3--52--4--1顶视图：2--13--4--5表面点的投影：A：A1、A2、A3B：B1、B2、B3C：C1、C2、C3D：D1、D2、D3E：E1、E2、E32、前视图：2--31--4--5右视图：3--52--4--1顶视图：2--13--4--5表面点的投影：A：A1、A2、A3 B：B1、B2、B3 C：C1、C2、C3 D：D1、D2、D3E：E1、E2、E3五、根据两个视图，补齐第三个视图。
