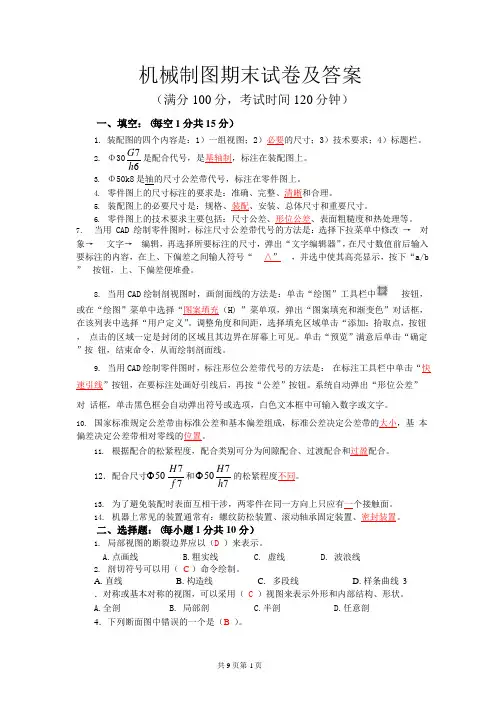

机械制图期末考试及答案

1、的种类可分为视图、视图和局部剖视图;答案：全剖；半剖2、金属材料的剖面线应以适当角度绘制,最好画成与主要轮廓或剖面区域的对称线成角,互相平行,间隔均匀的线;答案：45゜；平行细实3、剖切面的种类可分为剖切面、的剖切面、几个相交的剖切面;答案：单一；几个平行；4、当机件具有对称平面时,在垂直于对称平面上投影所得的图形,可以为界,一半画成剖视图,一半画成 ;答案：对称中心线；5、机件的某一部分向基本投影面投影而得的视图称为视图, 其断裂边界应以线表示;答案：局部视图；波浪6、在局部剖视图中,波浪线不能与轮廓线,也不能轮廓线之外;答案：重合叠；超出7、假想用剖切平面将机件的某处切断,仅画出断面的图形,称为,简称 ;答案：；断面8、画在视图轮廓线之外的断面,称为断面；画在视图轮廓线之内的断面,称为断面;答案：移出；重合9、移出断面的轮廓线用线绘制；重合断面的轮廓线用线绘制;答案：粗实；细实10、当视图的轮廓线与重合断面的轮廓线时,视图的轮廓线仍需完整的画出,不可;答案：重合叠；间断11、将机件的部分结构,用大于原图形所采用的比例画出的图形,称为图；放大部位用线圈出;答案：局部放大；细实12、肋板、轮辐及薄壁结构, 剖切时,一律不画剖面线,并用线将它们与相邻结构分开;答案：纵向；粗实13、较长机件采用折断画法后,其长度应按标注尺寸,断裂边缘常用线画出;答案：实长；波浪14、按一定规律分布的相同结构,只需画出几个完整的结构,其余用线相连或标明中心位置并注明 ;答案：细实；总数15局部放大图上标注的比例是指的线性尺寸与相应要素的线性尺寸之比;答案：放大图形；实际机件二、选择题：每题2分1、用剖切面完全地剖开机件所得的视图称视图;A全剖B半剖 C 局部剖D 断面2、用剖切面局部地剖开机件所得的视图称视图;A全剖B半剖C局部剖D断面3．半剖视图以线为对称中心线;A双点画线B虚线C细实线D细点画线4全剖视图选用的是剖切面;A单一B几个平行的C几个相交的D其它2、半剖视图选用的是剖切面;A单一 B几个平行的C几个相交的D其它答案：A3、局部剖视图选用的是剖切面;A单一 B几个平行的C几个相交的D其它答案：A4、六个基本视图中最常用的是视图;A主、右、仰 B主、俯、左C后、右、仰 D主、左、仰答案：B5六个基本视图的投影规律是“主俯仰后：长对正；：高平齐；俯左仰右：宽相等;”A主俯仰右B俯左后右 C主左右后 D主仰后右答案：C6、机件向不平行于任何基本投影面的平面投影所得的视图叫;A局部视图B斜视图C基本视图 D向视图答案：B7、在半剖视图中半个视图与半个剖视图的分界线用 ;A粗实线 B细实线C细点画线D波浪线答案：C8在局部剖视图中,视图与剖视部分的分界线用 ;A粗实线 B细实线C细点画线D波浪线答案：D9、重合剖面的轮廓线用线表示;A粗实 B细实C细点画D波浪答案：B10局部放大图的标注中,若被放大的部分有几个,应用数字编号,并在局部放大图上方标注相应的数字和采用的比例;A希腊 B阿拉伯C罗马D中国答案：C11机件具有若干相同结构如齿、槽等,并按一定规律分布时,只需画出几个完整的结构,其余用线连接,并注明该结构的总数;A粗实 B细实C细点画D波浪答案：B12对于零件上的肋板、轮辐、薄壁等,如剖切,不画剖面符号,且用粗实线将它们与相邻结构分开;A横向 B斜向 C纵向D反向答案：C12、在下图的A-A断面图中,选出正确的断面图;答案：A13下图的A-A剖面图中,选出正确的断面图;答案：D14在下图中,选出正确的断面图;答案：A15在下图中,选出正确的左视图;答案：B16在下图中,选出正确的左视图;答案：B17、在下图中,选出正确的左视图;答案：A18在下图中,选出正确的一组视图 ; 答案：C19、下图是采用画法;A简化 B折断 C对称 D示意答案：B20下图的主适合选用剖视图;A局部 B全 C半 D旋转答案：A21在下图中的1面是;A圆柱面B滚花部分C简化画法D平面答案：D22、下图采用的是画法;A简化 B对称 C示意 D省略答案：A23下面中间的图用的是表达方法;A局部剖视图 B局部放大图C D局部剖视放大图答案：B24、下面右图用的是表示方法;A全剖B局部剖C移出剖面D重合剖面答案：C25、在下图中,选出正确的视图;答案：C26在下图中,选出正确的视图;答案：D27、在下图中选出正确的剖视图;答案：C28、在下图中选出正确的;答案：C29在下图中选出正确的剖视图;答案：B30、在下图中选出正确的主视图;答案：D31、在下图中选出正确的局部剖视图;答案：B32在下图中选出正确的局部剖视图;答案：D33、在下图中选出正确的主视图;答案：D34、在下图中选出正确的主视图;答案：D35在下图中选出正确的;答案：B36、在下图中选出正确的剖视图;答案：C37、在下图中选出正确的主视图;答案：A38在下图中选出正确的断面图;答案：C39、在下图中选出正确的剖视图;答案：B三、判断题：每题1分1、视图包括基本视图,局部视图、斜视图和向视图共四种;答案：对2、视图上标有“A”字样的是向视图;答案：对3、视图上标有“A向旋转”字样的是斜视图;答案：错41、局部视图的断裂边界一般以波浪线表示;答案：对5、机件向基本投影面投影所得的图形称为基本视图,共有六个基本视图; 答案：对6、六个基本视图中,最常应用的是右视图,仰视图和后视图;答案：错71、金属材料的剖面符号是与水平成45;的互相平行间隔均匀的粗实线; 答案：错8、半剖视图的分界线是粗实线;答案：错9、局部剖视图的波浪线可用轮廓线代替;答案：错10、假想用剖切平面将机件的某处切断,仅画出断面的图形,称为剖视图;答案：错11画在视图轮廓之外的断面称移出断面;答案：对12、重合断面的轮廓线用细实线绘制;答案：对13、全剖视图可用于表达内形复杂的不对称机件和外形简单的对称机件; 答案：对14半剖视图常用于表达内外结构均较复杂的对称机件;答案：对15局部剖视图既能表达内部形状,又能保留机件的某些外形;答案：对16、局部剖视图上的波浪线可以超出轮廓线之外;答案：错17全剖视、半剖视和局部剖视均使用的是单一剖切平面;答案：对18、半剖视图用的是两个平行的剖切平面;答案：错19、判断下图采用的局部剖视是否正确;答案：错20判断下图是否正确;答案：错21、判断下面斜视图是否正确;答案：对22、判断下图是否正确;答案：错23、判断下图是否正确;答案：对24在几个平行剖切面的中,不应画出剖切面转折处的投影; 答案：对25、判断下图的画法是否正确;答案：错26、由于图形对称,应采用半剖,如下图一;答案：错27主视图中有一轮廓线与对称中心线重合,不宜采用半剖,应采用局部剖;如下图;答案：对28、判断下图采用的局部剖视是否正确; 答案：对。

《机械制图》期末考试试题及解答一、选择题（每题2分，共20分）1、在机械制图中，通常使用的投影法是（）投影法。

A.正投影B.斜投影C.中心投影D.平行投影答案：A.正投影2、在机械制图中，物体的三视图是指（）。

A.主视图、俯视图和左视图B.主视图、侧视图和后视图C.主视图、仰视图和右视图D.主视图、侧视图和顶视图答案：A.主视图、俯视图和左视图3、在机械制图中，虚线表示的是（）。

A.不可见轮廓线B.可见轮廓线C.中心线D.轴线答案：A.不可见轮廓线4、在机械制图中，中心投影法的特点是（）。

A.平行性B.真实性C.一致性D.集聚性答案：D.集聚性5、在机械制图中，基本视图共有（）个。

A. 3B. 4C. 5D. 6答案：C. 56、在机械制图中，采用剖视图的方法可以表示出物体的（）。

A.内形B.外形C.内外形状D.轮廓线答案：A.内形7、在机械制图中，斜视图主要用于表达（）的倾斜部分的实形。

A.与主视图不平行但相互垂直的平面B.与主视图平行但与主视方向不垂直的平面C.与主视图平行且与主视方向垂直的平面D.与主视图不平行且与主视方向垂直的平面答案：A.与主视图不平行但相互垂直的平面8、在机械制图中，局部视图通常用（）表示。

A.长对正、高平齐、宽相等B.长对正、高平齐、宽相等、长相等C.长对正、高平齐、宽相等、长相等、高相等D.长对正、高平齐、宽相等、长相等、高相等、宽相等答案：B.长对正、高平齐、宽相等、长相等9、在机械制图中，俯视图通常用来说明（）关系。

A.上、下方位B.前、后方位C.左、右方位D.东、西方位答案：A.上、下方位。

机械制图考试试题一、选择题（每题2分，共20分）1、在绘制机械图样时，我们一般采用哪一种投影方法？A.正投影B.斜投影C.中心投影D.镜像投影2、下列哪个选项不是机械制图的常用工具？A.三角尺B.圆规C.量角器D.丁字尺3、在三视图投影中，下列哪个视图不包含在主视图和俯视图之间？A.左视图B.后视图C.俯视图D.右视图4、在机械制图中，实线一般用于表示什么？A.轮廓线B.中心线C.虚线D.剖面线5、下列哪个符号不是机械制图的标注符号？A.粗糙度符号B.尺寸标注符号C.形位公差符号D.角度标注符号6、在机械制图中，一般采用几个基本视图来表示物体？A. 2个B. 3个C. 4个D. 5个7、下列哪个选项不是机械制图的常用材料？A.铁板B.木板C.塑料板D.玻璃板8、在机械制图中，剖视图一般用于表示物体的哪个方面？A.内部分结构B.外部形状C.内部形状D.细节结构9、下列哪个选项不是机械制图的常用画法？A.轴测图B.三视图C.正等测图D.透视图10、在机械制图中，下列哪个符号表示沉孔的标注？A.锪平符号B.光孔符号C.沉孔符号D.以上都不是二、填空题（每题3分，共30分）1、请填写机械制图的三个基本视图：________、________、________。

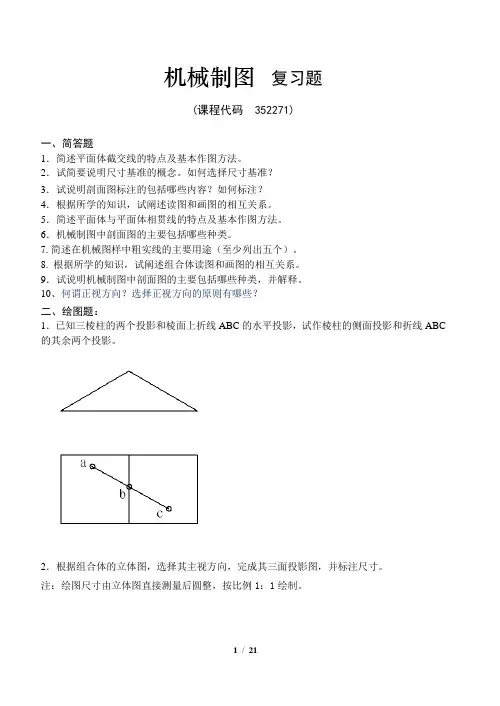

机械制图复习题(课程代码 352271)一、简答题1．简述平面体截交线的特点及基本作图方法。

2．试简要说明尺寸基准的概念。

如何选择尺寸基准？3．试说明剖面图标注的包括哪些内容？如何标注？4．根据所学的知识，试阐述读图和画图的相互关系。

5．简述平面体与平面体相贯线的特点及基本作图方法。

6．机械制图中剖面图的主要包括哪些种类。

7.简述在机械图样中粗实线的主要用途（至少列出五个）。

8. 根据所学的知识，试阐述组合体读图和画图的相互关系。

9．试说明机械制图中剖面图的主要包括哪些种类，并解释。

10、何谓正视方向？选择正视方向的原则有哪些？二、绘图题：1．已知三棱柱的两个投影和棱面上折线ABC的水平投影，试作棱柱的侧面投影和折线ABC 的其余两个投影。

2．根据组合体的立体图，选择其主视方向，完成其三面投影图，并标注尺寸。

注：绘图尺寸由立体图直接测量后圆整，按比例1：1绘制。

3．试在指定位置完成组合体的1-1半剖图和2-2全剖面图。

4．如图所示，已知五边形ABCDE的部分水平投影及部分正面投影, 试完成该五边形的水平和正面投影。

5．根据组合体的立体图，选择其主视方向，完成其三面投影图，并标注尺寸。

注：绘图尺寸由立体图直接测量后圆整，底板倒角半径为R5。

按比例1：1绘制。

6．读懂下列投影图，试将正面投影图绘制为全剖视图。

7.已知正五棱柱被截切后的正面投影和部分侧面投影，试完成其水平投影，并补全侧面投影。

8.根据组合体的立体图，选择其主视方向，完成其三面投影图，并标注尺寸。

注：绘图尺寸由立体图直接测量后圆整，按比例1：1绘制。

9．试读懂组合体三面投影图，并补全其三面投影图中所缺的图线。

10．已知组合体的正面和侧面水平投影，试完成其水平投影图。

11.如图所示，已知四边形ABCD的水平投影及AB、BC两边的正面投影, 试完成该四边形的正面投影和侧面投影。

12. 已知正三棱锥被截切后的正面投影和部分水平投影，试完成其侧面投影，并补全水平投影。

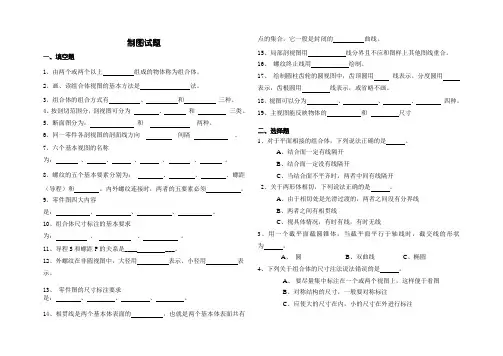

制图试题一、填空题1、由两个或两个以上组成的物体称为组合体。

2、画、读组合体视图的基本方法是法。

3、组合体的组合方式有、和三种。

4、按剖切范围分，剖视图可分为、和三类。

5、断面图分为：和两种。

6、同一零件各剖视图的剖面线方向间隔。

7、六个基本视图的名称为：、、、、、。

8、螺纹的五个基本要素分别为：、、、螺距（导程）和。

内外螺纹连接时，两者的五要素必须。

9、零件图四大内容是：、、、。

10、组合体尺寸标注的基本要求为：、、。

11、导程S和螺距P的关系是____ ___。

12、外螺纹在非圆视图中，大径用表示、小径用表示。

13、零件图的尺寸标注要求是：、、、。

14、相贯线是两个基本体表面的，也就是两个基本体表面共有点的集合，它一般是封闭的曲线。

15、局部剖视图用线分界且不应和图样上其他图线重合。

16、螺纹终止线用绘制。

17、绘制圆柱齿轮的圆视图中，齿顶圆用线表示，分度圆用表示，齿根圆用线表示，或省略不画。

18、视图可以分为、、、四种。

19、主视图能反映物体的和尺寸二、选择题1、对于平面相接的组合体，下列说法正确的是。

A、结合面一定有线隔开B、结合面一定没有线隔开C、当结合面不平齐时，两者中间有线隔开2、关于两形体相切，下列说法正确的是。

A、由于相切处是光滑过渡的，两者之间没有分界线B、两者之间有相贯线C、视具体情况，有时有线，有时无线3、用一个截平面截圆锥体，当截平面平行于轴线时，截交线的形状为。

A、圆B、双曲线C、椭圆4、下列关于组合体的尺寸注法说法错误的是。

A、要尽量集中标注在一个或两个视图上，这样便于看图B、对称结构的尺寸，一般要对称标注C、应使大的尺寸在内，小的尺寸在外进行标注5、根据主、俯视图，选择正确的左视图。

A、B、C、D、6、根据主、俯视图，选择正确的左视图。

A、B、C、7、根据主、俯视图，选择正确的左视图。

A、B、C、D、8、根据主、俯视图，选择正确的左视图。

A、B、C、D、9、根据主、俯视图，选择正确的左视图。

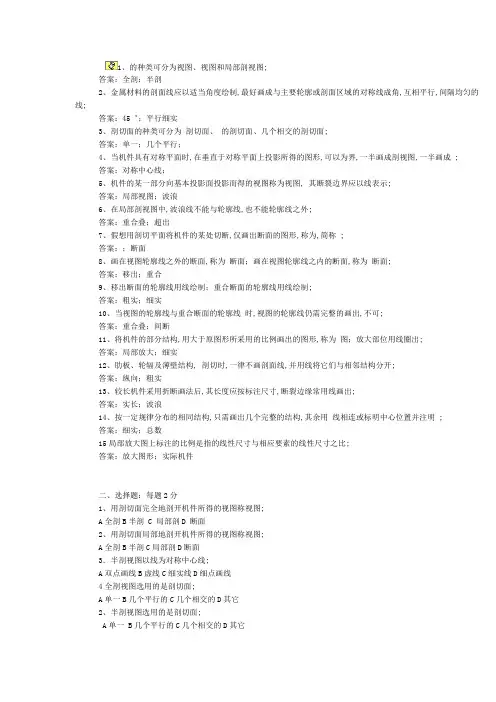

*1、剖视图的种类可分为（????）视图、（????）视图和局部剖视图。

答案：全剖；半剖2、金属材料的剖面线应以适当角度绘制，最好画成与主要轮廓或剖面区域的对称线成（??????）角，互相平行，间隔均匀的（????????）线。

答案：45゜；平行细实3、剖切面的种类可分为（?????????? ）剖切面、（?????????? ）的剖切面、几个相交的剖切面。

答案：单一；几个平行；4、当机件具有对称平面时，在垂直于对称平面上投影所得的图形，可以（????????）为界，一半画成剖视图，一半画成（??????）。

答案：对称中心线；视图5、机件的某一部分向基本投影面投影而得的视图称为（??????）视图，其断裂边界应以（??????）线表示。

答案：局部视图；波浪6、在局部剖视图中，波浪线不能与轮廓线（????????），也不能（??????）轮廓线之外。

答案：重合（叠）；超出7、假想用剖切平面将机件的某处切断，仅画出断面的图形，称为（??????），简称（????）。

答案：断面图；断面8、画在视图轮廓线之外的断面，称为（?????? ）断面；画在视图轮廓线之内的断面，称为（?????? ）断面。

答案：移出；重合9、移出断面的轮廓线用（????）线绘制；重合断面的轮廓线用（????）线绘制。

答案：粗实；细实10、当视图的轮廓线与重合断面的轮廓线（?????? ）时，视图的轮廓线仍需完整的画出，不可（??????）。

答案：重合（叠）；间断11、将机件的部分结构，用大于原图形所采用的比例画出的图形，称为（?????? ）图；放大部位用（??????）线圈出。

??答案：局部放大；细实12、肋板、轮辐及薄壁结构，（???? ）剖切时，一律不画剖面线，并用（????）线将它们与相邻结构分开。

答案：纵向；粗实13、较长机件采用折断画法后，其长度应按（????）标注尺寸，断裂边缘常用（????）线画出。

答案：实长；波浪14、按一定规律分布的相同结构，只需画出几个完整的结构，其余用（???? ）线相连或标明中心位置并注明（????）。

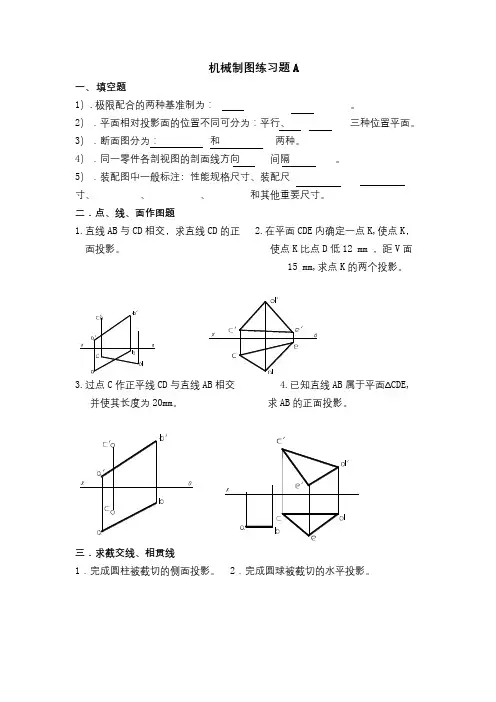

机械制图练习题A一、填空题1）.极限配合的两种基准制为：。

2）．平面相对投影面的位置不同可分为：平行、三种位置平面。

3）．断面图分为：和两种。

4）．同一零件各剖视图的剖面线方向间隔。

5）．装配图中一般标注: 性能规格尺寸、装配尺寸、、、和其他重要尺寸。

二．点、线、面作图题1.直线AB与CD相交，求直线CD的正2.在平面CDE内确定一点K,使点K，面投影。

使点K比点D低12 mm ，距V面15 mm,求点K的两个投影。

3.过点C作正平线CD与直线AB相交4.已知直线AB属于平面ΔCDE,并使其长度为20mm。

求AB的正面投影。

三．求截交线、相贯线1．完成圆柱被截切的侧面投影。

2．完成圆球被截切的水平投影。

3．完成圆柱与圆柱相交的相贯线的正面投影。

四．组合体1．补画主、俯视图所缺图线。

2. 标注尺寸，数值按1:1在图中量取并取整数。

3．根据主、俯视图补画左视图。

五．表达方法1．在指定位置，将主视图改画成半剖视图。

2．在指定位置画出断面图并标记。

六．公差标注及螺纹紧固件1．将装配图中的配合尺寸，标注在相应的零件图上。

2.按规定画法，完成螺柱连接画法的主、左视图（6分）。

七．读装配图，完成下列内容。

答案画在下面：机械制图练习题A答案一、填空题1）极限配合的两种基准制为：基孔制、基轴制。

2）平面相对投影面的位置不同可分为：平行、垂直、倾斜三种位置平面。

3）断面图分为：移出断面图和重合断面图两种。

4）同一零件各剖视图的剖面线方向一致、间隔相同。

5）装配图中一般标注: 性能规格尺寸、装配尺寸、外型尺寸、安装尺寸、其他重要尺寸。

二．点、线、面作图题1.直线AB与CD相交，求直线CD的正2.在平面CDE内确定一点K,使点K，面投影。

使点K比点D低12 mm ，距V面15 mm,求点K的两个投影。

3.过点C作正平线CD与直线AB相交4.已知直线AB属于平面ΔCDE,并使其长度为20mm。

求AB的正面投影。

三．求截交线、相贯线1．完成圆柱被截切的侧面投影。

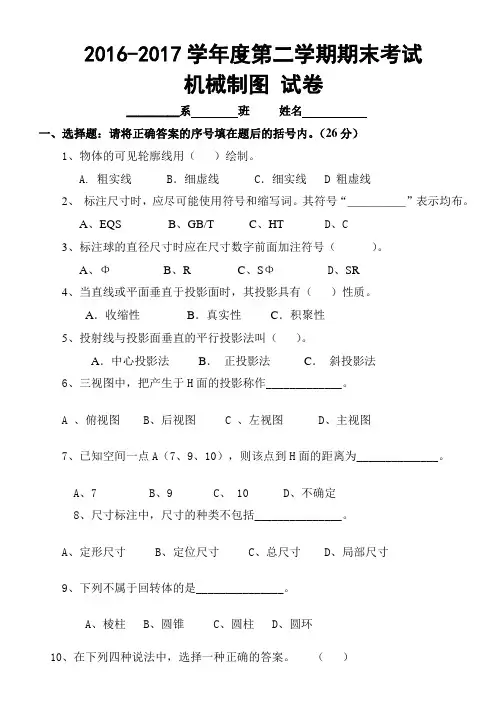

2016-2017学年度第二学期期末考试机械制图试卷_________系班姓名一、选择题：请将正确答案的序号填在题后的括号内。

（26分）1、物体的可见轮廓线用（）绘制。

A. 粗实线 B．细虚线 C．细实线 D 粗虚线2、标注尺寸时，应尽可能使用符号和缩写词。

其符号“＿＿＿＿＿”表示均布。

A、EQSB、GB/TC、HTD、C3、标注球的直径尺寸时应在尺寸数字前面加注符号（）。

A、ΦB、RC、SΦD、SR4、当直线或平面垂直于投影面时，其投影具有（）性质。

A．收缩性B．真实性C．积聚性5、投射线与投影面垂直的平行投影法叫（）。

A．中心投影法B．正投影法C．斜投影法6、三视图中，把产生于H面的投影称作_____________。

A 、俯视图 B、后视图 C 、左视图 D、主视图7、已知空间一点A（7、9、10），则该点到H面的距离为______________。

A、7B、9C、 10D、不确定8、尺寸标注中，尺寸的种类不包括_______________。

A、定形尺寸B、定位尺寸C、总尺寸D、局部尺寸9、下列不属于回转体的是_______________。

A、棱柱B、圆锥C、圆柱D、圆环10、在下列四种说法中，选择一种正确的答案。

（）A. AB 是正垂线，BC 是铅垂线，CD 是侧垂线。

B. AB 是侧平线，BC 是一般位置直线，CD 是水平线。

C. AB 是正平线，BC 是侧平线，CD 是铅垂线。

D. AB 是水平线，BC 是一般位置直线，CD 是正平线。

11、在下列四种说法中，选择一种正确的答案。

（ ）a) AB 是水平线，BC 是一般位置直线，CD 是正平线。

b) AB 是正垂线，BC 是正平线，CD 是侧垂线。

c) AB是侧平线，BC是一般位置直线，CD是水平线。

d）AB是正平线，BC是侧平线，CD是铅垂线。

12、当平面平行于投影面时，其投影具有（）性质。

A．收缩性B．真实性C．积聚性13、下列说法正确的是（）A．主视图反映物体的上下、左右B．俯视图反映物体的上下、左右C．左视图反映物体的左右、前后D．主视图反映物体的上下、前后二、判断题（对的打“√”，错的打“×”，每题1分，共10分）1、绘制圆的对称中心线时应用粗实线绘制。

大学机械制图期末考试题及解析一、选择题（每题 3 分，共 30 分）1、在机械制图中，用下列哪种线表示可见轮廓线？（）A 粗实线B 细实线C 虚线D 点划线答案：A解析：在机械制图中，粗实线通常用于表示可见轮廓线，能清晰地展现物体的外形。

2、已知空间点 A（10，15，20），则点 A 到 H 面的距离为（）A 10B 15C 20D 不确定答案：C解析：空间点到 H 面（水平面）的距离即为其 Z 坐标值，所以点 A 到 H 面的距离为 20。

3、下列哪种投影法不属于平行投影法？（）A 正投影法B 斜投影法C 中心投影法D 以上都是答案：C解析：平行投影法包括正投影法和斜投影法，中心投影法不属于平行投影法。

4、在绘制三视图时，主视图与俯视图（）A 长对正B 高平齐C 宽相等D 以上都不对答案：A解析：主视图和俯视图反映物体的长，它们的长度是相等的，即长对正。

5、圆柱被平面截切，截平面与圆柱轴线倾斜时，截交线的形状是（）A 圆B 椭圆C 矩形D 抛物线答案：B解析：当截平面与圆柱轴线倾斜时，截交线为椭圆。

6、下列哪种视图主要用于表达物体的内部结构？（）A 主视图B 俯视图C 左视图D 剖视图答案：D解析：剖视图可以清晰地展示物体的内部结构和形状。

7、尺寸标注中，尺寸数字的方向应（）A 水平B 垂直C 倾斜D 依尺寸线方向而定答案：D解析：尺寸数字的方向应依尺寸线方向而定，一般与尺寸线平行。

8、标准公差等级中，精度最高的是（）A IT01B IT1C IT18D 不确定答案：A解析：标准公差等级从 IT01 到 IT18，IT01 的精度最高。

9、表面粗糙度符号中，Ra 的值越大，表示表面越（）A 光滑B 粗糙C 精度高D 不确定答案：B解析：Ra 是表面粗糙度的评定参数之一，Ra 值越大，表面越粗糙。

10、下列哪种比例不是国家标准规定的绘图比例？（）A 1:1B 2:1C 3:1D 4:1答案：C解析：国家标准规定的绘图比例有 1:1、1:2、1:5、1:10、1:20、1:50、1:100、1:200、1:500、1:1000 等，没有 3:1。

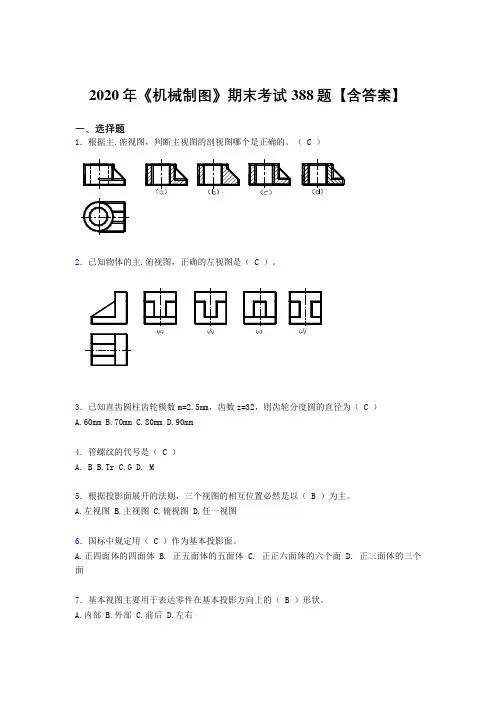

2020年《机械制图》期末考试388题【含答案】(a) (b) (c) (d)3．已知直齿圆柱齿轮模数m=2.5mm，齿数z=32，则齿轮分度圆的直径为（ C ）A.60mmB.70mmC.80mmD.90mm4．管螺纹的代号是（ C ）A. BB.TrC.GD. M5．根据投影面展开的法则，三个视图的相互位置必然是以（ B ）为主。

A.左视图B.主视图C.俯视图D.任一视图6．国标中规定用（ C ）作为基本投影面。

A.正四面体的四面体B. 正五面体的五面体C. 正正六面体的六个面D. 正三面体的三个面7．基本视图主要用于表达零件在基本投影方向上的（ B ）形状。

A.内部B.外部C.前后D.左右8．投影面垂直线有（ B ）反映实长。

A.一个投影 B．两个投影C.三个投影 D．四个投影9．读零件图并回答下列问题1.该零件采用了哪些视图.剖视图或其它表达方法？说明数量和名称。

主视图采用了全剖，左视图采用了局部剖，俯视图，B-B.C-C断面图及D-D局部剖视图。

1.指出该零件在长.宽.高三个方向的主要尺寸基准。

长度方向尺寸基准是M27孔的轴线，高度方向基准是底面，宽度方向基准是Φ45孔的轴线1.说明Φ40H7的意义。

Φ40H7表示：基本尺寸为Φ40的孔，H7为公差带代号，H为基本偏差代号，7为公差等级。

1.说明M68╳2的含义。

M为螺纹代号，2为螺距。

Ra的值为6.3μm.；10．读零件图，并回答问题。

1.该零件采用了哪些视图.剖视图和剖面图？说明数量和名称。

该零件采用主视图.俯视图和左视图三个视图，其中，主视图是全剖视图，左视图是局部剖视图，俯视图为半剖视图。

1.指出该零件在长.宽.高三个方向的主要尺寸基准。

高方向基准是零件的底面，长度方向基准是零件上Φ42孔的左端面，宽度基准是宽度方向的对称线。

1.图中G1/2"表示：非螺纹密封的管螺纹，1/2"表示公称直径，是内螺纹（内.1.Φ36H8表示：Φ36是基本尺寸，H8是公差带代号，其中，H是基本偏差代号，8是公差等级。

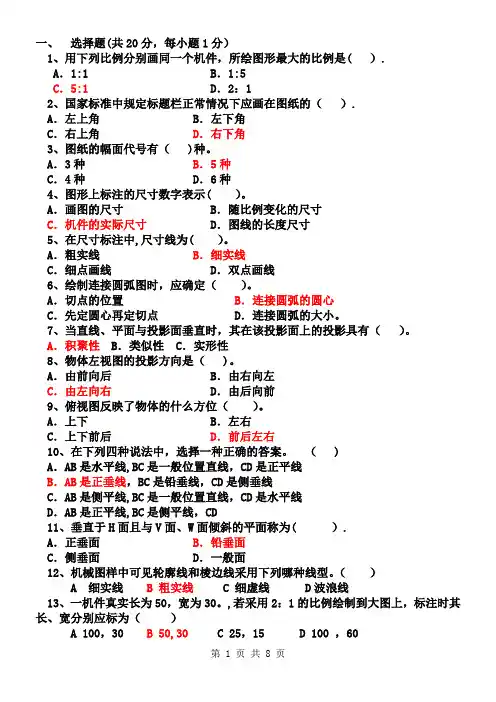

一、选择题(共20分，每小题1分）1、用下列比例分别画同一个机件，所绘图形最大的比例是( ）.A．1:1 B．1:5C．5:1D．2：12、国家标准中规定标题栏正常情况下应画在图纸的（）.A．左上角B．左下角C．右上角D．右下角3、图纸的幅面代号有（ )种。

A．3种B．5种C．4种D．6种4、图形上标注的尺寸数字表示( ）。

A．画图的尺寸B．随比例变化的尺寸C．机件的实际尺寸D．图线的长度尺寸5、在尺寸标注中,尺寸线为( ）。

A．粗实线B．细实线C．细点画线D．双点画线6、绘制连接圆弧图时，应确定（）。

A．切点的位置 B．连接圆弧的圆心C．先定圆心再定切点 D．连接圆弧的大小。

7、当直线、平面与投影面垂直时，其在该投影面上的投影具有（）。

A．积聚性 B．类似性 C．实形性8、物体左视图的投影方向是（ )。

A．由前向后B．由右向左C．由左向右D．由后向前9、俯视图反映了物体的什么方位（）。

A．上下B．左右C．上下前后D．前后左右10、在下列四种说法中，选择一种正确的答案。

（ )A．AB是水平线,BC是一般位置直线，CD是正平线B．AB是正垂线，BC是铅垂线，CD是侧垂线C．AB是侧平线,BC是一般位置直线，CD是水平线D．AB是正平线,BC是侧平线，CD11、垂直于H面且与V面、W面倾斜的平面称为( ）.A．正垂面B．铅垂面C．侧垂面D．一般面12、机械图样中可见轮廓线和棱边线采用下列哪种线型。

（）A 细实线B 粗实线C 细虚线 D波浪线13、一机件真实长为50，宽为30。

,若采用2：1的比例绘制到大图上，标注时其长、宽分别应标为（）A 100，30B 50,30C 25，15D 100 ，6014、选择正确的左视图. （ b ）17、选择正确的左视图. （ c ）18、选择正确的左视图。

( b ）19、选择正确的左视图. ( c ）20、选择正确的左视图。

（ d ）二、填空题(20分，每空1分)1、常用比例有、和三种；比例1：2属于比例；比例2：1属于比例。

制图试题一、填空题1、由两个或两个以上组成的物体称为组合体。

2、画、读组合体视图的基本方法是法。

3、组合体的组合方式有、和三种。

4、按剖切范围分，剖视图可分为、和三类。

5、断面图分为：和两种。

6、同一零件各剖视图的剖面线方向间隔。

7、六个基本视图的名称为：、、、、、。

8、螺纹的五个基本要素分别为：、、、螺距（导程）和。

内外螺纹连接时，两者的五要素必须。

9、零件图四大内容是：、、、。

10、组合体尺寸标注的基本要求为：、、。

11、导程S和螺距P的关系是____ ___。

12、外螺纹在非圆视图中，大径用表示、小径用表示。

13、零件图的尺寸标注要求是：、、、。

14、相贯线是两个基本体表面的，也就是两个基本体表面共有点的集合，它一般是封闭的曲线。

15、局部剖视图用线分界且不应和图样上其他图线重合。

16、螺纹终止线用绘制。

17、绘制圆柱齿轮的圆视图中，齿顶圆用线表示，分度圆用表示，齿根圆用线表示，或省略不画。

18、视图可以分为、、、四种。

19、主视图能反映物体的和尺寸二、选择题1、对于平面相接的组合体，下列说法正确的是。

A、结合面一定有线隔开B、结合面一定没有线隔开C、当结合面不平齐时，两者中间有线隔开2、关于两形体相切，下列说法正确的是。

A、由于相切处是光滑过渡的，两者之间没有分界线B、两者之间有相贯线C、视具体情况，有时有线，有时无线3、用一个截平面截圆锥体，当截平面平行于轴线时，截交线的形状为。

A、圆B、双曲线C、椭圆4、下列关于组合体的尺寸注法说法错误的是。

A、要尽量集中标注在一个或两个视图上，这样便于看图B、对称结构的尺寸，一般要对称标注C、应使大的尺寸在内，小的尺寸在外进行标注5、根据主、俯视图，选择正确的左视图。

A、B、C、D、6、根据主、俯视图，选择正确的左视图。

A、B、C、7、根据主、俯视图，选择正确的左视图。

A、B、C、D、8、根据主、俯视图，选择正确的左视图。

A、B、C、D、9、根据主、俯视图，选择正确的左视图。

国家开放大学机械制图期末考试复习资料(部分)【单选题】对于端面全跳动公差，下列论述正确的有()。

【答案】CA.属于形状公差B.不属于位置公差C.属于跳动公差D.与平行度控制效果相同【单选题】图纸中，物体的不可见轮廓线用()表示。

【答案】BA.实线B.虚线C.点化线D.细实线【单选题】俯视图在主视图的()。

【答案】AA.正下方B.斜下方C.正左方D.正右方【单选题】图纸比例4:1是()。

A.放大比例B.缩小比例C.原值比例D.实际比例【单选题】形位公差中，如果公差带为圆形或圆柱形，公差值前加注()。

【答案】AA.B.SC.0D.R【单选题】形位公差中的公差值是以()为单位的。

【答案】CA.厘米B.分米C.毫米D.微米【单选题】半剖视图由一半外形，一半内形拼凑而成，中间以()分界。

【答案】BA.虚线B.点化线C.直线D. 曲线【单选题】在螺纹标注中， M 表示()。

【答案】AA.普通螺纹B.梯形螺纹C.锯齿形螺纹D.非标准螺纹【单选题】局部视图的范围用()表示。

【答案】BA.直线B.波浪线C.双曲线D.椭圆【单选题】在垂直于螺纹轴线的视图中，表示小径的细实线圆画约()圈。

【答案】BA. 1/2B.3/4C.2/3D.1【单选题】制图中，外螺纹大径用()表示。

【答案】AA.粗实线B.细实线C.细点化线D.虚线【单选题】尺寸标注中，符号t 表示()。

【答案】BA.球直径B.厚度C.深度D.45 度倒角【单选题】尺寸标注中，粗糙度的单位是()。

【答案】DA.分米B.厘米C.毫米D.微米【单选题】三视图不包括()。

【答案】DA.主视图B.俯视图C.左视图D.右视图【单选题】形位公差在标注时，基准标注首选是()。

【答案】CA.BB.CC.AD.I【单选题】机械行业标准的表示符号是以下哪种()。

【答案】AA.GBB.JBC.QBD.NY【单选题】标准图纸的基本幅面有()。

【答案】CA.3种C.5种D.4种【单选题】半径为30的圆球标注方法为()。

机械制图期末试卷1、剖视图可分为全剖视图、半剖视图和局部剖视图。

2、断面图分为移出断面图、重合断面图3、螺距P、导程Ph、线数n的关系是：ph=np；对于单线螺纹：___________ 胆P____________________________ o4、常用的螺纹紧固件有螺栓、螺柱、螺钉、螺母、垫圈等五种。

5、键的种类很多，常用的有普通平键、半圆键、钩头楔键等。

6、符号/表示该表面是用不去除材料方法获得的。

7、轴承代号30205是圆锥滚子轴承，其尺寸系列代号为02 ,内径为25mm8、圆柱螺旋弹簧分为压缩弹簧、拉伸弹簧、扭转弹簧。

二、选择题（每小题2分，共20分）1、选择正(A )确的全剖视图。

2、选择正确的半剖视图。

（C ）3、.选择正确的移出断面图。

（C ）o口0学4、选择正确的移出断面图。

（D ）5、下列螺纹标注方法错误的是。

（D ）6、在下列四种说法中，选择一种正确的答案。

（D ）A.螺纹的五要素是牙型、 同，内外螺纹才可以旋合。

B .螺纹的五要素是牙型、 相同，内外螺纹就可以旋合。

C.螺纹的五要素是牙型、 内外螺纹就可以旋合。

D.螺纹的五要素是牙型、 同，内外螺纹才可以旋合 7、已知直齿圆柱齿轮模数 大径、导程、线数和旋向，只有螺纹的五要素均相 公称直径、螺距、线数和旋向，只要螺纹的三要素 大径、小径、中径和旋向，只要螺纹的三要素相同, 直径、螺距、线数和旋向，只有螺纹的五要素均相 m=2. 5mm ,齿数 z = 25 ， 则齿轮分度圆的直径为： A )； A62. 5mm B 、 8、内螺纹的小径用（ A 、 D B 、 C 63mm ）符号表示。

C 、Dl D 、 63.5mm D 、dl 得分 表达一个零件, 判断题（每小题1分，共10分） 1、 2、 3、 4、 5、 6、 7、 8、 9、 必须画出主视图，其余视图和图形按需选用。

上下偏差和公差都可以为正，为负和为0。
