机械识图期末考试试卷

最新《机械制图》期末完整考试题库388题（含标准答案）2020年《机械制图》期末考试388题【含答案】(a) (b) (c) (d)4．已知圆柱截切后的主.俯视图，正确的左视图是（ C ）。

7．外螺纹的大径用（ B ）符号表示。

A. DB. dC.D1D.d18．根据投影面展开的法则，三个视图的相互位置必然是以（ B ）为主。

A.左视图B.主视图C.俯视图D.任一视图9．投影面垂直线有（ B ）反映实长。

A.一个投影 B．两个投影C.三个投影 D．四个投影10．读零件图并回答下列问题1.该零件采用了哪些视图.剖视图或其它表达方法？说明数量和名称。

主视图采用了全剖，左视图采用了局部剖，俯视图，B-B.C-C断面图及D-D局部剖视图。

1.指出该零件在长.宽.高三个方向的主要尺寸基准。

长度方向尺寸基准是M27孔的轴线，高度方向基准是底面，宽度方向基准是Φ45孔的轴线1.说明Φ40H7的意义。

Φ40H7表示：基本尺寸为Φ40的孔，H7为公差带代号，H为基本偏差代号，7为公差等级。

1.说明M68╳2的含义。

M68╳2表示，公称直径为68mm的普通细牙螺纹，M为螺纹代号，2为螺距。

1.画出左视图外形略1.说明符号6.3的含义。

前者表示用去除材料的方法获得的表面粗糙度，Ra的值为6.3μm.；后者表示，是由不去除材料的方法获得的零件表面。

11．读零件图，并回答问题。

1.该零件采用了哪些视图.剖视图和剖面图？说明数量和名称。

该零件采用主视图.俯视图和左视图三个视图，其中，主视图是全剖视图，左视图是局部剖视图，俯视图为半剖视图。

1.指出该零件在长.宽.高三个方向的主要尺寸基准。

高方向基准是零件的底面，长度方向基准是零件上Φ42孔的左端面，宽度基准是宽度方向的对称线。

1.图中G1/2"表示：非螺纹密封的管螺纹，1/2"表示公称直径，是内螺纹（内.外），。

《机械制图》期末考试试题及解答一、选择题（每题2分，共20分）1、在机械制图中，通常使用的投影法是（）投影法。

A.正投影B.斜投影C.中心投影D.平行投影答案：A.正投影2、在机械制图中，物体的三视图是指（）。

A.主视图、俯视图和左视图B.主视图、侧视图和后视图C.主视图、仰视图和右视图D.主视图、侧视图和顶视图答案：A.主视图、俯视图和左视图3、在机械制图中，虚线表示的是（）。

A.不可见轮廓线B.可见轮廓线C.中心线D.轴线答案：A.不可见轮廓线4、在机械制图中，中心投影法的特点是（）。

A.平行性B.真实性C.一致性D.集聚性答案：D.集聚性5、在机械制图中，基本视图共有（）个。

A. 3B. 4C. 5D. 6答案：C. 56、在机械制图中，采用剖视图的方法可以表示出物体的（）。

A.内形B.外形C.内外形状D.轮廓线答案：A.内形7、在机械制图中，斜视图主要用于表达（）的倾斜部分的实形。

A.与主视图不平行但相互垂直的平面B.与主视图平行但与主视方向不垂直的平面C.与主视图平行且与主视方向垂直的平面D.与主视图不平行且与主视方向垂直的平面答案：A.与主视图不平行但相互垂直的平面8、在机械制图中，局部视图通常用（）表示。

A.长对正、高平齐、宽相等B.长对正、高平齐、宽相等、长相等C.长对正、高平齐、宽相等、长相等、高相等D.长对正、高平齐、宽相等、长相等、高相等、宽相等答案：B.长对正、高平齐、宽相等、长相等9、在机械制图中，俯视图通常用来说明（）关系。

A.上、下方位B.前、后方位C.左、右方位D.东、西方位答案：A.上、下方位。

机械制图考试试题一、选择题（每题2分，共20分）1、在绘制机械图样时，我们一般采用哪一种投影方法？A.正投影B.斜投影C.中心投影D.镜像投影2、下列哪个选项不是机械制图的常用工具？A.三角尺B.圆规C.量角器D.丁字尺3、在三视图投影中，下列哪个视图不包含在主视图和俯视图之间？A.左视图B.后视图C.俯视图D.右视图4、在机械制图中，实线一般用于表示什么？A.轮廓线B.中心线C.虚线D.剖面线5、下列哪个符号不是机械制图的标注符号？A.粗糙度符号B.尺寸标注符号C.形位公差符号D.角度标注符号6、在机械制图中，一般采用几个基本视图来表示物体？A. 2个B. 3个C. 4个D. 5个7、下列哪个选项不是机械制图的常用材料？A.铁板B.木板C.塑料板D.玻璃板8、在机械制图中，剖视图一般用于表示物体的哪个方面？A.内部分结构B.外部形状C.内部形状D.细节结构9、下列哪个选项不是机械制图的常用画法？A.轴测图B.三视图C.正等测图D.透视图10、在机械制图中，下列哪个符号表示沉孔的标注？A.锪平符号B.光孔符号C.沉孔符号D.以上都不是二、填空题（每题3分，共30分）1、请填写机械制图的三个基本视图：________、________、________。

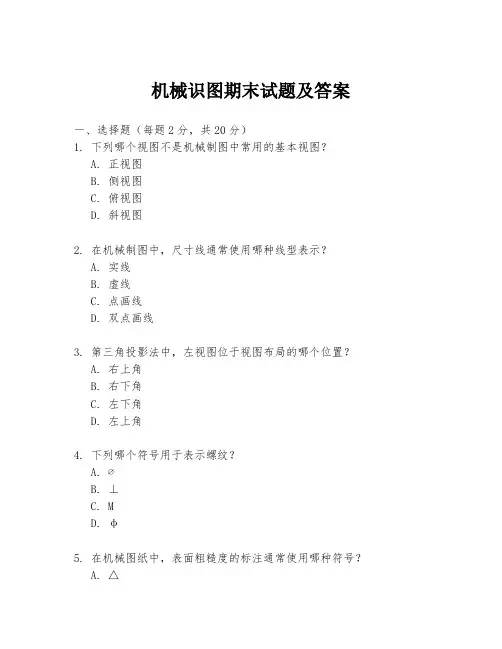

机械识图期末试题及答案一、选择题（每题2分，共20分）1. 下列哪个视图不是机械制图中常用的基本视图？A. 正视图B. 侧视图C. 俯视图D. 斜视图2. 在机械制图中，尺寸线通常使用哪种线型表示？A. 实线B. 虚线C. 点画线D. 双点画线3. 第三角投影法中，左视图位于视图布局的哪个位置？A. 右上角B. 右下角C. 左下角D. 左上角4. 下列哪个符号用于表示螺纹？A. ∅B. ⊥C. MD. φ5. 在机械图纸中，表面粗糙度的标注通常使用哪种符号？A. △B. ∽C. RaD. Φ6. 机械零件图中，中心孔的标注通常使用哪种符号？A. HB. AC. OD. M7. 下列哪个选项不是尺寸标注中的要素？A. 尺寸线B. 尺寸数字C. 尺寸公差D. 材料说明8. 在机械制图中，剖面线通常用于表示什么？A. 外形轮廓B. 内部结构C. 视图方向D. 尺寸标注9. 下列哪个选项是正确的比例表示？A. 3:1B. 1:2C. 2:1D. 1:310. 在机械制图中，局部视图的作用是什么？A. 显示整体外形B. 显示局部细节C. 显示尺寸标注D. 显示比例关系二、填空题（每题2分，共20分）11. 在机械制图中，________是用来表示物体在空间中的位置和形状的图。

（答案：视图）12. 第三角投影法中，主视图通常位于图纸的________。

（答案：左下角）13. 机械图纸中的尺寸公差表示了零件的________和________之间的允许差异。

（答案：实际尺寸，基本尺寸）14. 螺纹的标注中，M10×1表示螺纹的公称直径是________mm，螺距是________mm。

（答案：10，1）15. 在机械制图中，________是用来表示零件的表面特征的。

（答案：表面粗糙度）16. 机械图纸中的技术要求通常包括________、________、热处理等。

（答案：尺寸公差，几何公差）17. 剖视图和剖面图的主要区别在于________是用来显示物体内部结构的视图。

新版精选《机械制图》期末完整考试题库388题（含答案）2020年《机械制图》期末考试388题【含答案】6．管螺纹的代号是（ C ）A. BB.TrC.GD. M7．根据投影面展开的法则，三个视图的相互位置必然是以（ B ）为主。

A.左视图B.主视图C.俯视图D.任一视图8．基本视图主要用于表达零件在基本投影方向上的（ B ）形状。

A.内部B.外部C.前后D.左右二、填空题9．机器零件的种类繁多,但从它们的结构形状和作用看,大体可分为四类: 轴套类零件, 盘盖类零件,叉架类零件,箱座类零件10．断面图的类型分为移出断面图和重合断面图两种.11．装配图应包括以下四项内容: 一组图形 ,必要的尺寸, 技术要求,序号和明细表.12．标注尺寸的三要素是 :尺寸界线, 尺寸线,尺寸数字.13．图样上的尺寸是零件的最后完工尺寸, 尺寸以毫米为单位时,不需标注代号或名称.14．标注水平忙不过来时,尺寸数字的字头方向应朝上, 224标注垂直时,尺寸数字的字头方向应朝左,角度的尺寸数字一律水平位置书写.当任何图线穿过尺寸数字时都必须断开.15．有齿厚游标卡尺测量蜗杆齿厚时,齿厚卡尺的测量面应与蜗杆牙侧面平行.16．零件加工精度反映在尺寸精度, 形状精度, 位置精度三个方面.17．允许尺寸变化的两个值称为极限尺寸.18．基本尺寸相同的,相互结合的孔和轴公差带之间的关系,称为配合.19．为了改善金属材料的力学性能(如强度,硬度,弹性等),提高零件的耐磨性,耐疲劳性常需对零件进行热处理.20．为便于装配和除去毛刺,锐边,在轴和孔的端部常加工成倒角.常用的是45度倒角.21．常用的放松装置有双螺母.弹簧垫圈.止退垫圈和开口销等。

22．用铸造方法制造零件的毛坯时,为了便于将木模从砂型中取出,一般沿木模的方向做成约1:20的斜度,叫做拔模斜度.23．当机件具有对称平面时,可将其一半画成视图,另一半画成剖视图,这样所得到的图形称为半剖视图.24．叉架类零件包括各种用途的拔叉和支架.25．机件的真实大小,应以图样上所注尺寸数值为依据,与图形大小及准确性无关.26．尺寸是图样中的重要内容,是生产过程中的直接依据.标注尺寸时,必须严格遵守国家标准的规定,做到:正确, 完整,清晰,合理.27．影响梯形螺纹配合性质的主要尺寸是螺纹的中径尺寸.28．标准梯形螺纹的牙型角为30度.29．国家标准献宝螺纹小径的表示方法采用细实线表示螺纹小径.30．用于三针测量未予的量针最佳直径应该是使量针的横截面与螺纹中径处牙侧面相切.31．标注尺寸的起始点称为尺寸基准,机器零件在长,宽,高三个方向上,每个方向至少有一个尺寸基准.32．剖视图的剖切方法可分为单剖 ,阶梯剖, 旋转剖,复合剖,斜剖五种.33．当一条直线倾斜于投影面时,其投影长度比原直线长度缩短,这属于线投影特征之一,称缩性.34．工程中常见的回转体有圆柱,圆锥,球,和环.35．在车削或磨削时,为便于退出刀具或使砂轮可稍越过被加工的表面,常在被加工面的末端先车退刀槽或砂轮越程槽.36．圆锥面是一母线SA绕与它相交成一定角度的轴线SO回转面是成.在圆锥面上通过锥顶S的任一直线称为圆锥面的素线.37．投影面垂直线有三种,垂直于H面的直线称为铅垂线, 183垂直于V面的直线称为正垂线,垂直于W面的直线称为侧垂线.。

机械制图—期末考试试题卷一、选择题（共20分，每题2分）1、图纸的幅面代号有（）种A、2种B、3种C、4种D、5种2、对同一部件，下列哪一比例绘制的图形比例最大（）A、1:2B、1:4C、4:1D、2:13、当直线、平面垂直于投影面时，其在该投影面上的投影具有（）A、积聚性B、类似性C、实形性D、平行性4、下列四中税法中，选择一种正确的答案（）A、AB是一般位置直线，BC是水平线，CD是正垂线；B、AB是正垂线，BC是正平线，CD是侧垂线C、AB是水平线，BC是一般位置直线，CD是正平线D、AB是侧平线，BC是侧垂线，CD是水平线5、选择正确的左视图（）6、标题栏一般位于图幅的（）A、左下角B、右下角C、右上方D、左上方7、标注尺寸的尺寸线是（）A、点划线B、虚线C、细实线D、粗实线8、下列说法正确的是（）A、表示表面用去除材料的方法获得的表面粗糙度B、表示表面用不去除材料的方法获得的表面粗糙度C、表示表面用任何方法获得表面粗糙度D、表示表面用去除材料的方法获得的表面粗糙度9、下列尺寸正确标注的是（）10、不可见轮廓线用（）表示A、细实线B、粗实线C、点划线D、虚线二、填空题（共30分，每空1分）1、平面图形中所注尺寸，按作用可分为和。

2、组合体的读图方法有和。

3、截交线的性质为、、。

4、图样的基本表示方法有、、、、、。

5、局部视图和局部剖视图的边界应以或为界。

6、根据投射线和轴测投影面相对位置的不同，轴测投影可分为、。

7、正投影的基本特性有、、。

8、组合体的组合形式一般分为、、三种形式。

9、圆柱、圆锥等回转体的定形、定位尺寸应尽量标注在投影图上。

10、尺寸数字应尽量标注在尺寸线的和。

11、尺寸不可标注成封闭的。

12、侧垂线与H面与V面与W面（平行、垂直、倾斜）。

三、作图题（共50分）1、已知物体的两视图，补画第三视图。

（10分）2、已知物体的主、俯视图，补画左视图（10分）。

3、求作圆柱、圆锥相贯线的投影（20分）。

机械识图期末考试试题及答案一、选择题（每题2分，共20分）1. 机械图纸中的“M10”指的是什么？A. 材料编号B. 螺纹直径C. 材料类型D. 尺寸精度等级2. 机械图纸中的“H7”表示什么含义？A. 公差等级B. 表面粗糙度C. 螺纹公差D. 孔的直径3. 以下哪个符号表示中心线？A. ∅B. ∣C. ∑D. ∞4. 机械图纸中的“4-M6”表示什么？A. 四个M6的螺栓B. 四个M6的螺母C. 四个M6的孔D. 四个M6的螺钉5. 机械图纸中的“Φ20”表示什么？A. 直径为20mm的圆B. 半径为20mm的圆C. 长度为20mm的线段D. 宽度为20mm的矩形6. 机械图纸中的“±0.05”通常表示什么？A. 表面硬度B. 尺寸公差C. 材料密度D. 温度变化范围7. 机械图纸中的“3×Φ8”表示什么？A. 三个直径为8mm的孔B. 三个直径为8mm的螺钉C. 三个直径为8mm的螺栓D. 三个直径为8mm的圆8. 机械图纸中的“Ra3.2”表示什么？A. 半径为3.2mmB. 直径为3.2mmC. 表面粗糙度为3.2μmD. 长度为3.2mm9. 机械图纸中的“∅10f7”表示什么？A. 直径为10mm的孔，公差等级为f7B. 直径为10mm的轴，公差等级为f7C. 直径为10mm的圆，公差等级为f7D. 直径为10mm的螺纹，公差等级为f710. 机械图纸中的“∑”表示什么？A. 总和B. 差值C. 中心线D. 角度二、判断题（每题1分，共10分）1. 机械图纸中的“H7/h6”表示孔和轴的配合公差。

（）2. 机械图纸中的“∅”符号表示直径。

（）3. 机械图纸中的“∑”符号表示角度。

（）4. 机械图纸中的“±”符号表示尺寸公差。

（）5. 机械图纸中的“Ra”表示表面粗糙度。

（）6. 机械图纸中的“4-M6”表示四个M6的螺钉。

（）7. 机械图纸中的“Φ20”表示半径为20mm的圆。

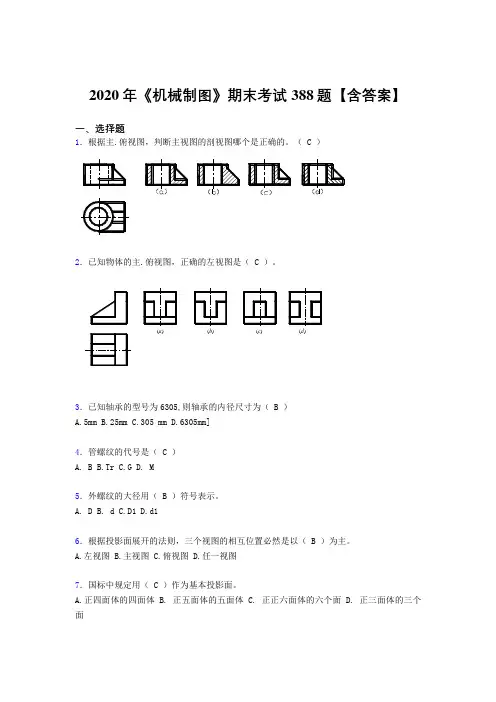

2020年《机械制图》期末考试388题【含答案】(a) (b) (c) (d)3．已知轴承的型号为6305,则轴承的内径尺寸为（ B ）A.5mmB.25mmC.305 mmD.6305mm]4．管螺纹的代号是（ C ）A. BB.TrC.GD. M5．外螺纹的大径用（ B ）符号表示。

A. DB. dC.D1D.d16．根据投影面展开的法则，三个视图的相互位置必然是以（ B ）为主。

A.左视图B.主视图C.俯视图D.任一视图7．国标中规定用（ C ）作为基本投影面。

A.正四面体的四面体B. 正五面体的五面体C. 正正六面体的六个面D. 正三面体的三个面8．读零件图并回答下列问题1.该零件采用了哪些视图.剖视图或其它表达方法？说明数量和名称。

主视图采用了全剖，左视图采用了局部剖，俯视图，B-B.C-C断面图及D-D局部剖视图。

1.指出该零件在长.宽.高三个方向的主要尺寸基准。

长度方向尺寸基准是M27孔的轴线，高度方向基准是底面，宽度方向基准是Φ45孔的轴线1.说明Φ40H7的意义。

Φ40H7表示：基本尺寸为Φ40的孔，H7为公差带代号，H为基本偏差代号，7为公差等级。

1.说明M68╳2的含义。

M为螺纹代号，2为螺距。

Ra的值为6.3μm.；9．读零件图，并回答问题。

1.该零件采用了哪些视图.剖视图和剖面图？说明数量和名称。

该零件采用主视图.俯视图和左视图三个视图，其中，主视图是全剖视图，左视图是局部剖视图，俯视图为半剖视图。

1.指出该零件在长.宽.高三个方向的主要尺寸基准。

高方向基准是零件的底面，长度方向基准是零件上Φ42孔的左端面，宽度基准是宽度方向的对称线。

1.图中G1/2"表示：非螺纹密封的管螺纹，1/2"表示公称直径，是内螺纹（内.1.Φ36H8表示：Φ36是基本尺寸，H8是公差带代号，其中，H是基本偏差代号，8是公差等级。

6.31.说明符号的含义。

6.3μm.；后者表示，是由不去二、填空题10．机器零件的种类繁多,但从它们的结构形状和作用看,大体可分为四类: 轴套类零件, 盘盖类零件,叉架类零件,箱座类零件11．常用的放松装置有双螺母.弹簧垫圈.止退垫圈和开口销等。

汽车机械识图期末考试试题### 汽车机械识图期末考试试题一、选择题（每题5分，共30分）1. 汽车发动机的曲轴通常采用哪种材料制造？A. 铸铁B. 铝合金C. 不锈钢D. 钛合金2. 活塞在发动机中的主要作用是什么？A. 转换热能为机械能B. 将机械能转换为热能C. 转换机械能为电能D. 将电能转换为机械能3. 汽车制动系统中，刹车盘的作用是什么？A. 传递制动力B. 储存能量C. 增加摩擦力D. 减少摩擦力4. 汽车转向系统中，转向节的作用是什么？A. 连接车轮和转向轴B. 连接发动机和传动轴C. 连接车轮和制动盘D. 连接发动机和车轮5. 汽车悬挂系统中，减震器的主要功能是什么？A. 吸收路面冲击B. 提供转向力C. 增加车辆稳定性D. 减少车辆重量6. 汽车的差速器的主要作用是什么？A. 改变车轮转速B. 增加车轮转速C. 减少车轮转速D. 保持车轮转速一致二、填空题（每空5分，共30分）1. 汽车发动机的四个冲程包括：进气冲程、__________、__________、排气冲程。

2. 汽车的底盘包括：__________、__________、__________、__________。

3. 汽车的传动系统主要由__________、__________、__________、__________和差速器组成。

4. 汽车的转向系统包括：方向盘、转向轴、__________、__________。

5. 汽车的制动系统包括：制动踏板、制动总泵、__________、__________。

6. 汽车的悬挂系统通常由__________、__________、__________和减震器组成。

三、简答题（每题20分，共40分）1. 请简述汽车发动机的工作原理。

2. 描述汽车悬挂系统的作用及其对车辆行驶性能的影响。

注意：请在规定的时间内完成试题，保持答题卡整洁，字迹清晰。

祝您考试顺利！。

大学机械制图期末考试题及解析一、选择题（每题 3 分，共 30 分）1、在机械制图中，用下列哪种线表示可见轮廓线？（）A 粗实线B 细实线C 虚线D 点划线答案：A解析：在机械制图中，粗实线通常用于表示可见轮廓线，能清晰地展现物体的外形。

2、已知空间点 A（10，15，20），则点 A 到 H 面的距离为（）A 10B 15C 20D 不确定答案：C解析：空间点到 H 面（水平面）的距离即为其 Z 坐标值，所以点 A 到 H 面的距离为 20。

3、下列哪种投影法不属于平行投影法？（）A 正投影法B 斜投影法C 中心投影法D 以上都是答案：C解析：平行投影法包括正投影法和斜投影法，中心投影法不属于平行投影法。

4、在绘制三视图时，主视图与俯视图（）A 长对正B 高平齐C 宽相等D 以上都不对答案：A解析：主视图和俯视图反映物体的长，它们的长度是相等的，即长对正。

5、圆柱被平面截切，截平面与圆柱轴线倾斜时，截交线的形状是（）A 圆B 椭圆C 矩形D 抛物线答案：B解析：当截平面与圆柱轴线倾斜时，截交线为椭圆。

6、下列哪种视图主要用于表达物体的内部结构？（）A 主视图B 俯视图C 左视图D 剖视图答案：D解析：剖视图可以清晰地展示物体的内部结构和形状。

7、尺寸标注中，尺寸数字的方向应（）A 水平B 垂直C 倾斜D 依尺寸线方向而定答案：D解析：尺寸数字的方向应依尺寸线方向而定，一般与尺寸线平行。

8、标准公差等级中，精度最高的是（）A IT01B IT1C IT18D 不确定答案：A解析：标准公差等级从 IT01 到 IT18，IT01 的精度最高。

9、表面粗糙度符号中，Ra 的值越大，表示表面越（）A 光滑B 粗糙C 精度高D 不确定答案：B解析：Ra 是表面粗糙度的评定参数之一，Ra 值越大，表面越粗糙。

10、下列哪种比例不是国家标准规定的绘图比例？（）A 1:1B 2:1C 3:1D 4:1答案：C解析：国家标准规定的绘图比例有 1:1、1:2、1:5、1:10、1:20、1:50、1:100、1:200、1:500、1:1000 等，没有 3:1。

一、选择题1、下列零件尺寸标注中正确的是（ D ）。

2、下图中正确的全剖主视图为（ C ）。

3、选择正确的局部剖视图。

4、已知俯视图，选择正确的剖视图。

（ D ）（ C ）；5、下图正确的A 向斜视图是（ A ）。

二、改错题1、找出下面局部剖视图中的错误，在右侧画出正确的视图。

（6分）2、分析内外螺纹连接画法中的错误，把正确的画在右方空白处。

（5分）（外螺纹大、小径及其剖面线的绘制酌情给分）3、分析图中的错误，在右方空白处画出正确的剖视图。

三、作图题1、参考轴测图尺寸，在指定位置按1：1比例画出移出断面图。

（按图中测量尺寸或1:1比例均给分）25 4102、在指定位置，将主视图画成全剖视图。

（5分）圆沉孔：1分；方孔：2分；左圆孔：1分；剖面线：1分3、已知一对平板直齿圆柱齿轮啮合，补全全剖的主视图。

大、小齿轮的齿顶圆、齿根圆、分度圆、内孔各1分。

4、采用简化画法补画螺栓连接装配图中的漏线。

5、用相交的剖切平面，将主视图改画为全剖视图。

6、将主视图改画为全剖视图。

四、读零件图，完成填空。

（每空1分，计20分）1．零件名称是压紧盖，材料是ZG270-500 ，比例是1:3 ，属于缩小比例。

2．该零件的外形轮廓线由两段圆弧连接而成，其已知圆弧半径是R18 ，定位尺寸是φ175 圆周的六等分，其连接圆弧的半径是R50 。

的基本尺寸是115 ，最大极限尺寸是115 ，3．尺寸φ11500.07最小极限尺寸是114.93 ，公差是0.07 ，基本偏差代号为h 。

4．零件上有6个直径为14 的圆柱孔，孔内表面粗糙度要求为25μm 。

5．该零件长度方向的尺寸基准是零件右端面，宽度方向的尺寸基准是前后对称面，高度方向的尺寸基准是φ90的孔的旋转轴线。

6、该零件的总长是 66 ，总宽是 211（187.55）视情况给分，总高是211 。
