二次回路校线工艺作业指导书

二次接线作业指导书3.2.5 每股线束不能超过30根（1.5mm2导线）3.2.6 每隔120－200mm（转弯部分例外）用适当规格的捆线带捆紧，线束两固定点之间的距离、横向不超过120mm，纵向不超过150mm，线束要扎紧，不允许有晃动现象。

3.2.7 线束在过门时不能与柜、门磨擦，门完全打开时，线束不能承受拉力，活动部位用缠紧，两端用捆线带固定二线架上.3.2.8 如果线束从屏板上穿过，板上的穿线孔或线束本身应加绝缘套。

3.3 线槽走线3.3.1 线槽走线适用于盘内的一般配线。

3.3.2 线槽的规格应根据盘内配线的多少而定。

3.3.3 线槽安装做到横平，竖直，直角处于45度角斜口对称，不充许将线槽触及到各种开关和接触器的活动部位。

3.4 接线3.4.1 按照线路图上线号对应实物，找到相应的接点、如果分不出接那个接点（如常开，党闭，线圈）可用校灯或万用表测出。

3.4.2 剪掉剩余长度的导线。

3.4.3 剥去线头适当长度的绝缘层（即压昆线头时既不压皮又不露铜）。

3.4.4 对于软线要套上接线鼻并压紧，对于硬线二次经要弯圈，弯圈要和紧固螺丝螺纹方向一致，弯圈做法.3.4.5 接头与元件接点相接导线要留有一定的弯弧余量，不允许导线在接点拉紧成直线.3.4.6 接线要将螺丝拧紧，要求接触可靠，不允许有松动现象。

3.4.7 一个接线端子上原则上要只接一根导线，必要时可接二根，不允许在同一端子上接三根。

3.4.8 当接线头无螺钉固定时（如水变压器，二极管，电阻等）应将线绞在一起搪锡，套上绝缘管。

3.4.9 地线拉头螺钉均应将漆层刮干净，保证接地良好。

3.4.10 从一次母丝上引出二次线时，不能将二次导线的接头与M8螺丝及以上的一次母线接点固定在一起，应在一次母线排上加钻M6螺丝或6孔螺互，用M5螺钉紧固引出，最好在母线排适当处用M6螺干固定。

3.5 二次回路电气间隙和爬电距离应符合下表要求：3.6 注意事项3.6.1 严禁将导线走入弧区内（常用元器件的飞弧距离见《元器件安装工艺》。

二次接线作业指导书目录1.概况及适用范围 (3)2.编制依据 (3)3.知识拓展............................... 错误!未定义书签。

3.1常识................................ 错误!未定义书签。

3.2名词解释............................ 错误!未定义书签。

3.3仪器使用............................ 错误!未定义书签。

4.作业流程............................... 错误!未定义书签。

5.作业准备 (10)5.1人员准备 (10)5.2设备准备 (11)5.3安全准备 (11)5.4危险点辨识 (12)6.作业方法 (12)7.质量控制与检验标准 (16)二次接线作业指导书1.概况及适用范围本作业指导书适用于本公司承接项目变配电站内低压配电屏、保护屏、通信屏、控制屏及场地端子箱、检修电源箱安装及二次接线安装作业。

2. 编制依据2.1、电气装置安装工程《电缆线路施工及验收规范》GB50168-922.2、电气装置安装工程《盘柜及二次回路接线施工及验收规范》GB50171-92 2.3、中国建工出版社《实用电气安装技术大全》2.4、国家电网公司生产技能人员职业能力培训通用教材《电气识绘图》3. 知识拓展3.1标号规则3.1.1二次回路的标号是按用途分组，每组给以一定的数字范围。

回路标号一般由三位以下数字组成，当需要注明回路的相别或其它特征时，可在数字的前面或后面增注文字符号。

回路标号等电位原则进行，即回路内连于同一点的所有导线用一数字号码，由线圈、电阻、电容、连接片、触点、电流试验端子等元件所间隔的线段要看为不同电位线段，标以不同的数字标号。

以下按直流和交流回路分别叙述标号的规则。

直流回路标号直流正极回路的线段按奇数顺序标号，负极回路按偶数标号。

见下表回路分组及数字标号：交流回路数字标号组为了便于运行和安装，对某些主回路常给以固定的数字。

二次配线工艺A/0 TH/GY07 1 适用范围:适用于开关设备等二次配线。

2 二次回路绝缘导线和电缆的一般要求:2.1二次回路绝缘导线和控制电缆的工作电压不应低于 500V 。

2.2测量、控制、保护回路除断路器电磁合闸线圈外,应采用铜芯控制电缆和绝缘导线,在其它情况下,当所有室内设备、仪表和端子上装有专用于连接铝芯的电缆和绝缘导线。

2.3按机械强度要求,采用的电缆芯或绝缘导线最小截面为:连接强电端子的铜线不小于 1.5mm 2;铝线不应小于 2.5mm 2;连接于弱电端子的、运动装置使用的铜芯电缆直径不应小于 0.5 mm2。

2.4绝缘导线和电缆芯截面的选择还应符合下列要求:a 电流回路:电流测量回路应保证表计工作在规定的准确度范围内,保护回路应保证电流互感器工作在 10%误差范围内。

b 电压回路:由电压互感器到计费用电表的电压损失不应超过 0.5%额定电压, 在正常负荷下, 电压互感器到测量仪表的电压损失不应超过额定电压的 1~3%,当全部保护装置和仪表工作(即电压互感器负荷最大时, 电压互感器到保护和自动屏的电压损失不应超过额定电压的 3%。

c 控制回路:在正常最大负荷时, 控制母线至各设备的电压损失, 不应超过额定电压的 10%。

d 绝缘导线和电缆可能受到油浸的地方, 应采用耐油绝缘导线和电缆。

3 屏内的接线要求:3.1屏的内部连接导线,一般采用塑料绝缘铜芯导线。

3.2安装在干燥房间里的屏, 其内部接线可采用无防护层的绝缘导线, 该导线能在表面经防腐处理的金属屏上直接敷设。

3.3屏内同一安装单位各设备之间的连线,一般不经过端子排。

3.4接到端子和设备上的绝缘导线和电缆应有标记。

4 工艺准备4.1看懂图纸、标准、仔细考虑布线方案。

4.2根据任务性质和产品技术要求,领用与图纸要求相符合的导线品种。

4.3领取按需要数量的安装零件,如接线板夹、压板、紧固件等。

4.4核对二次回路的电器元件是否备齐,型号规格是否相符。

厦门明翰电气有限公司质量环境管理文件1.目的保证开关柜二次关键工序配线工艺要求过程的正确性及统一性。

2.适用范围本工艺适用于高压开关柜，低压开关柜，动力配电箱及控制保护屏的二次配线。

即全部低压回路的接线。

3.定义无4.职责工艺工程师负责本指导书的编写生产部班组长负责本指导书的执行及完善。

5.引用标准GB50171-1992 电气装置安装工程盘、柜及二次回路结线施工及验收规范CECS 49-1993 低压成套开关设备验收规范6.工艺作业指导6.1 安装准备6.1.1 阅读图纸，考虑线路排线方案。

6.1.2 领取与图纸要求相符合的辅助材料如:导线及标记套、线鼻、行线槽等。

6.1.3 按二次接线图料单核对辅助回路元件型号是否正确，检查元件表面质量状况，数量是否正确。

6.1.4 按<<开关柜标牌粘贴工艺作业指导书>>要求粘贴元件标签。

6.1.5工具: 气动螺丝刀、斜口钳、剥线钳、压线钳、尖嘴钳、手动螺丝刀、及试灯等。

6.2工艺要求6.2.1电器元件:必须附有合格证，外观无破损，检验合格方能进行安装。

6.2.2仪表:安装面板时先检查面板是否有缺陷，再按面板安装图将仪表安装在开关板上，一律要求垂直整齐、牢固。

6.2.3 接线：接线必须美观、统一，横平竖直，便于查线。

6.2.4 导线规格：合乎公司标准及电流等级规格。

6.3工艺过程6.3.1 二次裁线及号码管：6.3.1.1 二次导线选择。

按以下原则选择二次导线：1、辅助电路的导线，均采用多股绝缘塑料软铜线。

电压回路其最小截面积为1mm²；电流回路最小截面为2.5mm²。

连接小电流（交流或直流，电流小于1A，电压小于50V）的电子电路，允许选用更小截面的绝缘导线，连接微断、空开的二次回路按微断或空开的承载电流选择导线。

2、在计量柜中，一般情况下电流回路不应小于4mm²单芯硬铜线,电压回路不应小于2.5mm²单芯硬铜线，和4mm²双色单芯硬铜线。

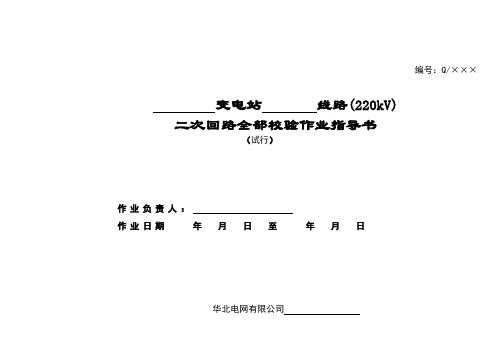

编号：Q/×××变电站线路(220kV)二次回路全部校验作业指导书（试行）作业负责人：作业日期年月日至年月日华北电网有限公司前言为进一步加强华北电网继电保护校验工作的规范性、标准化，强化继电保护现场安全管理，决定编制本作业指导书。

通过作业指导书，把继电保护现场工作做实、做细并进行优化，使现场工作可控、在控，以减少现场工作失误，从而有力地保证电网的可靠运行。

本作业指导书以《电力企业标准编制规则》（DL/T800-2001）为基础，参照国家电网公司标准化作业指导书（范本）编写。

本作业指导书的附录A、附录B分别为二次回路的试验报告及现场工作安全技术措施，是本作业指导书不可分割的部分，具有与本指导书相同的效力。

本作业指导书由华北电网有限公司提出，京津唐电网继电保护作业指导书编写工作组负责编写，由华北电力调度局负责解释。

本作业指导书起草人：宋新利刘震宇本作业指导书审核人：高云辉本作业指导书自发布之日起执行。

1范围1.1本作业指导书适用于京津唐电网双母线接线方式的220kV线路的二次回路的全部检验。

1.2本作业指导书规定了双母线接线方式的220kV线路的二次回路的检验内容、检验要求和试验。

2引用文件下列标准及技术资料所包含的条文，通过在本作业指导书中的引用，而构成为本作业指导书的条文。

本作业指导书出版时，所有版本均为有效。

所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。

2.1 DL 408-91《电业安全工作规程》（发电厂和变电所电气部分）2.2 GB 7261-2001《继电器及继电保护装臵基本试验方法》2.3 GB 14285-93《继电保护和安全自动装臵技术规程》2.4 GB/T 15145-2001《微机线路保护装臵通用技术条件》2.5 DL 478-2001《静态继电保护及安全自动装臵通用技术条件》3修前准备3.1准备工作安排3.23.3备品备件3.4工器具3.5材料3.6危险点分析3.7安全措施3.8人员分工4双母线接线方式的220KV线路的二次回路全部校验流程图负责人签字:5作业程序和作业标准(试验记录见附录A) 5.1开工检修电源的使用5.25.4竣工6验收记录7作业指导书执行情况评估附录 A（资料性附录）双母线接线方式的220KV线路的二次回路检验报告A.1 所需仪器仪表A.2 控制屏、保护屏、断路器端子箱检查及清扫A.3 屏蔽接地检查A.4 绝缘测试A.5 结合断路器压力闭锁检查进行跳合闸试验A.6 断路器跳合闸线圈直阻测量(新投产时检验)A.7 断路器防跳功能检查A.8 断路器非全相传动A.9 电压切换回路检查A.9.1 电压切换外部启动回路检查A.9.2 电压切换装臵输出接点检查A.10 信号检查A.10.1 配合监控系统传动硬接点信号（根据现场具体情况制定传动项目）A.10.2 串口信息传动A.11 发电前需检查的项目A.12 终结附录 B（规范性附录）。

二次配线工艺作业指导书1适用范围本守则适用于本企业电装车间成套开关设备的二次线路的配制。

2材料2.1各色单股塑料绝缘铜芯线，型号BV、标准号JB1598-75，截面积为：0.5mm2 、0.75mm2、1.5mm2等。

2.2各色多股塑料绝缘铜芯线，型号BVR，标准号JB1598-75，截面积为：0.5mm2、1.0mm2等。

2.3 OT1.5型、VT1.5型铜制裸压接端头。

2.4塑料行线槽和塑料缠绕管。

2.51010型尼龙丝（截面积0.5mm2），2218型黄蜡绸带和1#-5#钢筋轧头，1mm 厚绝缘底板。

2.6酒精、松香、焊锡、锡块。

3设备及工具剪丝钳、斜口钳、尖嘴钳、压接钳、电工刀、4寸、6寸、8寸活动板手，全套套筒板手和梅花板手，4寸、6寸、8寸螺丝刀，万用表或自制“通断器”，300毫米钢直尺，2米卷尺，手电钻，工作梯凳。

4准备工作4.1熟悉产品图纸，领齐配制二次线路的导线，紧固件、钢筋轧头等，并摆放在适合安装的位置或车架上。

4.2检查塑料绝缘铜芯线是否为许可证的产品，并要求附有生产厂的合格证，且经过进厂验收认可。

4.3二次回路的导线绝缘一般按工作电压不低于500V来选择，弱电回路的导线的绝缘一般按不低于250V来选择。

4.4检查已安装的元件是否齐全、完好，是否检验检查认可。

4.5清点号码筒，并摆放整齐，以防混乱、弄脏。

5工艺过程5.1按照图纸线路，参照元件安装位置量线下导线材料，下料的余量不应大于200毫米，下料后用于净软布揩净。

5.2二次配线应采用截面积不小于 1.5平方毫米单股铜芯绝缘线或采用截面积不小于1平方毫米多股铜芯绝缘线，弱电回路导线截面积不小于0.75平方毫米单股铜芯绝缘线或截面积不小于0.5平方毫米多股铜芯绝缘线，插件内部的导线允许采用截面积为0.5平方毫米单铜芯绝缘线。

6制作线束6.1线束断面制成矩形时，每层不得多于10根，并要求在层与层之间衬垫与导线层两样宽的绝缘纸板，在线束的分支处和线束每隔100-200毫米处须用黄蜡铜带包扎3-5层，再用钢筋轧头锁紧。

2.二次回路接线标准工艺作业指导书模板****工程标准工艺作业指导书（电气部分）工艺名称：二次回路接线工艺编号：010*******编制：时间：编制：年月日审核：年月日批准：年月日目录1. 编制依据 (1)6.2 检验要求 (14)6.3 主要引用标准 (16)1. 编制依据1.1《国家电网公司输变电工程施工工艺示范手册》基建质量（2006）135号1.2《国家电网公司输变电工程施工工艺示范光盘》基建质量（2009）290号1.3《国家电网公司输变电工程工艺标准库》（变电工程部分2011版）1.4《国家电网公司输变电工程典型施工方法》（国家电网基建（2010 ）165号1.5《输变电工程建设标准强制性条文实施管理规程》(Q/GDW248-2008)；1.6《国家电网公司输变电工程质量通病防治工作要求及技术措施》基建质量（2010）19号1.7《电气装置安装工程质量检验及评定规程》（DL/T5161.1∽4161.17-2002）1.8《电气装置安装工程盘、柜二次回路接线施工及验收规范》（GB50171-1992)1.9《电气装置安装工程电气设备交接试验标准》（GB50150-2006）1.10《电力建设工程施工技术管理导则》（国家电网工（2003）153号）1.11《电力建设安全工作规程（变电所部分）》2009版1.12《国家电网公司输变电工程安全文明施工标准》Q/GDW250-20092 标准工艺概述2.1.拟应用的标准工艺名称、作业地点和作业范围标准工艺名称：010*******站用变压器及交流系统设备安装——010*******配电柜安装——010*******二次回路接线。

作业地点:配电柜作业范围:本标准工艺适用于35kV 电压等级以下配电柜内电缆接线，电缆所指是500V及以下的控制电缆、通信电缆、1kV及以下电力电缆。

2.2.工艺特点（1）控制电缆应采用电压不低于500V的铜芯绝缘导线，其截面应符合设计图纸要求（电流回路不应小于2.5mm2；其他回路截面不应小于1.5mm2）。
