基础知识-热敏电阻,半导体放电管

多晶半导体热敏电阻多晶半导体热敏电阻，顾名思义，是一种基于多晶半导体材料的热敏电阻。

热敏电阻是一种电阻值随着温度变化而变化的电阻器件，其主要原理是利用材料的温度敏感特性来实现温度的测量。

多晶半导体热敏电阻的工作原理是基于材料的电阻随温度的变化规律。

在室温下，多晶半导体材料的电阻较高，随着温度的升高，电阻值会逐渐下降。

这是因为随着温度的升高，材料中的载流子浓度增加，电阻减小。

相反，在低温下，材料的电阻值较高，因为载流子浓度较低。

多晶半导体热敏电阻的特点在于其温度系数较大。

温度系数是指电阻值随温度变化的速率，通常用温度系数的绝对值来表示。

多晶半导体热敏电阻的温度系数一般在3000-5000 ppm/℃之间，远高于金属电阻的温度系数。

这意味着多晶半导体热敏电阻对温度的变化更加敏感，能够提供更准确的温度测量。

多晶半导体热敏电阻的应用十分广泛。

首先，它常用于温度测量领域。

通过测量电阻值的变化，可以得到物体的温度信息。

多晶半导体热敏电阻的灵敏度高，响应速度快，因此在工业自动化、环境监测等领域得到广泛应用。

其次，多晶半导体热敏电阻还可用于温度补偿电路。

由于其温度系数较大，可以通过与其他电阻器件组成电路，实现对温度变化的补偿，提高电路的稳定性和精度。

多晶半导体热敏电阻的制备主要通过选择合适的半导体材料，并进行特定的工艺处理来实现。

常用的多晶半导体材料有氧化锌、氧化镁、氧化铜等。

制备过程中，需要控制材料的晶粒大小和分布，以及材料的纯度和结晶度，以确保电阻值的稳定性和可靠性。

多晶半导体热敏电阻是一种基于多晶半导体材料的热敏电阻器件，利用材料的电阻随温度变化的特性来实现温度的测量。

其具有温度系数较大、灵敏度高等特点，广泛应用于温度测量和温度补偿电路中。

通过选择合适的材料和制备工艺，可以实现多晶半导体热敏电阻的稳定性和可靠性。

随着科技的发展，多晶半导体热敏电阻有望在更多领域发挥重要作用。

半导体热敏电阻感温原理半导体热敏电阻是一种温度敏感的电阻，其电阻值随温度的变化而变化。

它是利用半导体材料的特性来实现的。

半导体材料的电阻随温度的变化而变化，这种变化是非常显著的，因此可以用来制作热敏电阻。

半导体热敏电阻的工作原理是基于半导体材料的能带结构。

半导体材料的能带结构是指电子在材料中的能量分布情况。

在半导体材料中，电子的能量分布在两个能带之间，分别是价带和导带。

在低温下，电子主要分布在价带中，因此半导体材料的电阻很大。

随着温度的升高，电子会逐渐跃迁到导带中，导致电阻的减小。

半导体热敏电阻的温度系数是指电阻随温度变化的比例。

温度系数越大，电阻随温度变化的幅度就越大。

半导体热敏电阻的温度系数一般在几百到几千ppm/℃之间。

半导体热敏电阻的应用非常广泛。

它可以用于温度测量、温度控制、温度补偿等方面。

在温度测量方面，半导体热敏电阻可以用来制作温度传感器。

温度传感器可以将温度转换为电信号，从而实现对温度的测量。

在温度控制方面，半导体热敏电阻可以用来制作温度控制器。

温度控制器可以根据温度的变化来控制电路的开关，从而实现对温度的控制。

在温度补偿方面，半导体热敏电阻可以用来补偿电路中其他元件的温度漂移，从而提高电路的稳定性和精度。

半导体热敏电阻的制作方法有很多种。

其中比较常见的方法是采用氧化锌、硅、碳化硅等半导体材料制作。

制作过程中需要控制材料的成分、结构和制备工艺等因素，以保证半导体热敏电阻的性能和稳定性。

半导体热敏电阻是一种非常重要的温度敏感元件，具有广泛的应用前景。

随着科技的不断发展，半导体热敏电阻的性能和应用将会得到进一步的提高和拓展。

ptc热敏电阻知识PTC（Positive Temperature Coefficient）热敏电阻是一种在温度变化时电阻值也发生相应变化的电阻器件。

当温度升高时，其电阻值也随之增加，反之降低。

PTC热敏电阻被广泛应用于温度测量、温度补偿、过热保护等领域。

本文将从PTC热敏电阻的工作原理、特性以及应用等方面进行详细介绍。

一、PTC热敏电阻的工作原理PTC热敏电阻是基于半导体材料的热敏效应工作的。

当PTC热敏电阻材料受热时，内部的电子会获得更多的激发能量，从而在半导体晶格中形成更多的能带激发状态。

这些能带激发状态会导致电子迁跃，进而增加了电子的浓度，从而使得材料的电阻值增加。

因此，当PTC热敏电阻材料受热时，电阻值随之增加；反之冷却时，电阻值会减小。

二、PTC热敏电阻的特性1. 温度系数大：PTC热敏电阻的温度系数通常在2000-5000ppm/℃之间，远大于一般的金属电阻器的温度系数。

这意味着在相同温度变化下，PTC热敏电阻的电阻变化更为显著，更加敏感。

2.阻值范围宽：PTC热敏电阻的阻值范围通常在几十Ω到几百KΩ之间，可以满足不同电路的要求。

3.可靠性高：PTC热敏电阻的材料通常采用半导体材料，具有较好的电气和热学性能，以及较高的稳定性和可靠性。

4.触发温度稳定：PTC热敏电阻的触发温度稳定性较好，可以通过控制原材料和生产工艺来实现所需的触发温度。

三、PTC热敏电阻的应用1.温度测量和补偿：由于PTC热敏电阻的阻值与温度呈正相关，可以通过测量PTC热敏电阻的电阻值来得到温度信息。

在电子设备中，常用PTC热敏电阻作为温度传感器，用于测量电路板、电子元器件等的温度，并进行温度补偿。

2.过热保护：PTC热敏电阻的阻值与温度呈正相关，因此可以利用其特性实现过热保护功能。

当PTC热敏电阻所在的电路或设备发生过热时，电阻值会急剧升高，从而限制电流流过，起到过热保护的作用。

3.温度控制：PTC热敏电阻可以用于温度控制电路中，通过控制PTC 热敏电阻的电阻值来实现对温度的控制。

NTC热敏电阻基础知识介绍NTC热敏电阻（Negative Temperature Coefficient Thermistor）是一种基于电阻随温度变化的元件，是一种温度传感器。

它的特点是在一定温度范围内，随着温度的升高，电阻值会呈负温度系数变化，即电阻值下降；而在温度降低时，电阻值会增加。

NTC热敏电阻被广泛应用于温度测量、电路保护和温度补偿等领域。

NTC热敏电阻的基本组成是由导电性较高的氧化金属陶瓷组成的，如锰铜材料。

它的导电机制是通过固体中的自由电子传导来实现的。

当温度升高时，热能会向临近的原子传递，原子内的电子会因为受到热运动的激发而从低能级跃迁到高能级，导致电阻的降低。

NTC热敏电阻的工作原理是利用材料的导电性与温度的相关性。

热敏电阻的电阻率与温度呈负相关，可以用一个温度系数（R-T曲线）来描述。

通常情况下，NTC热敏电阻的温度系数为负，即随着温度升高，电阻值会下降。

这种特性使得NTC热敏电阻在温度测量和控制中非常有用。

在实际应用中，NTC热敏电阻会与电路连接，形成电阻－温度特性的特定关系。

通过测量电阻的变化，可以计算出温度的值。

一般情况下，温度与电阻的关系符合斯特林方程。

斯特林方程可以用来计算电阻与温度之间的关系，公式为：R = R0 × exp(B × (1/T - 1/T0))其中，R是电阻值，R0是参考电阻值（通常是在其中一固定温度下的电阻值），B是温度系数，T是温度，T0是参考温度。

由于NTC热敏电阻的电阻值与温度呈负相关，因此可以用于温度测量。

通过将NTC热敏电阻连接到电路中，可以通过测量电阻值的变化来推算温度。

这种方法常用于温度传感器、温度控制器、温度补偿等应用中。

此外，NTC热敏电阻还有其他一些应用。

例如，它可以用于电路保护，当电路中的电流过大时，热敏电阻的电阻值会发生变化，从而起到保护电路的作用。

它还可以用于温度补偿，例如在电子设备中，NTC热敏电阻可以用来补偿晶体管的基极电压随温度变化带来的影响。

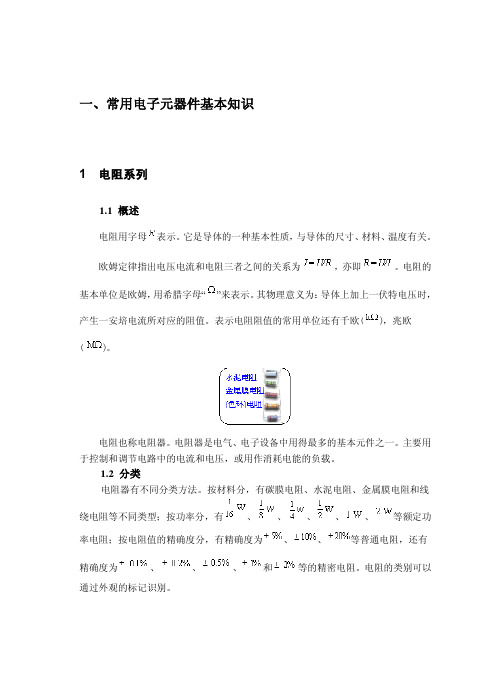

一、常用电子元器件基本知识1电阻系列1.1 概述电阻用字母阻来表示。

其物理意义为：导体上加上一伏特电压时，产生一安培电流所对应的阻值。

表示电阻阻值的常用单位还有千欧(电阻也称电阻器。

电阻器是电气、电子设备中用得最多的基本元件之一。

主要用于控制和调节电路中的电流和电压，或用作消耗电能的负载。

1.2 分类电阻器有不同分类方法。

按材料分，有碳膜电阻、水泥电阻、金属膜电阻和线绕电阻等不同类型；按功率分，有、、、、等普通电阻，还有精确度为、和型金属膜电阻、－碳膜，－金属，－线绕，这些符号是汉语拼音的第一个字母。

在国产老式的电子产品中，常可以看到外表涂覆绿漆的电阻，那就是型的。

而红颜色的电阻，是瓦的色环碳膜电阻，它是电子产品和电子制作中用的最多的。

当然在一些微型产品中，会用到表1-3-1电阻器型号的命名方法例1(3) 电阻值的标识和允许偏差表1-3-2给出E24、E12和E6三个系列的标称值及允许误差。

电阻值的标称值应为表1-3-2所列数字的几倍,其中n为整数、负整数或零。

表1-3-2电阻器(电位器、电容器)标称系列及误差表电阻的阻值和允许偏差的标注方法有直标法、色标法和文字符号法。

①直标法将电阻的阻值和误差直接用数字和字母印在电阻上(无误差标示为允许误差)。

也有厂家采用习惯标记法，如：②色标法将不同颜色的色环涂在电阻器(或电容器)上来表示电阻(电容器)的标称值及允许误差，各种颜色所对应的数值见表1-3-3。

表1-3-3电阻器色标符号意义'允许偏差与字母的见表1-3-4。

对应关系表1-3-4电阻(电容)器偏差标志符号表以上的电阻，直接用数字印在电阻体上；(2) 功能简介可变式电阻器一般称为电位器，从形状上分有圆柱形、长方体形等多种形状；从结构上分有直滑式、旋转式、带开关式、带紧锁装置式、多连式、多圈式、微调式和无接触式等多种形式；从材料上分有碳膜、合成膜、有机导电体、金属玻璃釉和合金电阻丝等多种电阻体材料。

半导体单晶热敏电阻半导体单晶热敏电阻是一种温度敏感材料，它的电阻值随着温度的变化而变化。

半导体的热敏电阻峰值的位置、尺寸以及灵敏度等特性与材料的构成密切相关，其可以用于制造温度感应单元、温度传感器、温度控制器等用途。

半导体单晶热敏电阻由两种不同类型的半导体材料组成，其中一种是负温度系数的半导体材料，即当温度升高时，这种半导体材料的电阻值会降低。

另一种是正温度系数的半导体材料，其电阻值会随温度的升高而增大。

半导体单晶热敏电阻可以通过改变比例系数和温度系数来调整其灵敏度。

此外，它还具有响应速度快、精度高、耐高温、抗磨损等优点，因此广泛应用于自动控制、医疗设备、化学工业、电力电子、电信通讯等领域。

1. 温度传感器半导体单晶热敏电阻可以用于测量温度。

它可以将温度变化转换为电阻值的变化，并通过测量电阻值来确定物体的温度。

温度控制器可以通过检测温度变化，自动调整设备的加热或冷却，以维持特定的温度范围。

半导体单晶热敏电阻的灵敏度较高，因此可以用于制造高精度的温度控制器。

4. 温度计光电传感器可以通过检测光线的变化来测量物体的位置、颜色、形状等特征。

半导体单晶热敏电阻可以用于制造高精度的光电传感器，以便在不同的光照条件下实现精确测量。

1. 响应速度快半导体单晶热敏电阻的响应速度很快，可以快速检测温度变化并提供准确的输出信号。

2. 精度高半导体单晶热敏电阻的测量精度很高，可以提供极为精确的温度测量结果，因此适用于需要高精度温度测量的应用。

3. 耐高温4. 抗磨损半导体单晶热敏电阻具有较高的抗磨损性能，因此适用于需要高度耐磨的应用。

5. 成本较低总之，半导体单晶热敏电阻具有响应速度快、精度高、耐高温、抗磨损等优点，可以用于制造温度感应单元、温度传感器、温度控制器等用途。

安规应用(开关电源部分)2003---6---23安规元器件：对于本司的开关电源来说，安规元器件大体上指：塑胶外壳、各种塑胶件、铭牌；PCB板、保险丝、温度保险丝、保险丝座（如果是塑胶的）；压敏电阻、热敏电阻、放电管；电感、变压器（包括BOBBIN、线材、胶纸、挡墙、铁弗龙套管等、清漆）；光耦、X电容、Y电容；插座、开关、AC线、AC引线；热缩套管、PVC套管、PVC片、绝缘片、硅胶、白胶、黄胶、树脂；风扇、继电器、温度开关；BULK电容、泄放电阻、整流桥、开关管；对于安规关键性元器件，设计时一定要考虑其各种电气额定值，如电压、电流、工作温度、防火等级、耐压值等。

电压、电流，一般工程师会注意到，但工作温度、防火等级、耐压值却往往会忽略。

其实这些额定值一样是很重要的。

设计要求：在开关电源方面，最主要的要求就是能够防火和防电击。

这就需要电源有输出过压保护、过流保护、输出短路保护或过温保护，输入、输出有足够的绝缘阻抗。

输出过压保护：要求：在开关电源正常工作情况下和单一故障以及因为这一单一故障而引发的一系列的故障的情况下，输出的电压仍保持在安规定义的安全电压以内。

注：安全电压----指的是底于60VDC或42。

4Vrms值。

输出过流保护、输出短路保护、过温保护：要求：当开关电源的输出出现异常时（如过流、短路等），开关电源内应有保护电路或保护器件在开关电源出现危险（如着火的危险、电击的危险等）之前动作，以避免危险的发生。

注：判定如下：1．所测得的变压器（和电感）的温度没有超过变压器绕组和电感允许的异常时的温度限值。

2．电气间隙、爬电距离没有底于要求值以下，抗电强度测试通过。

3．测试过程中没有异常的现象发生，例如，设备起火、冒烟、流出融熔的金属等。

4．输出电压在安全电压以内。

注：绕组的温升要求：正常时最大温度异常时最大温度A级材料100℃150℃E级材料115℃165℃B级材料120℃175℃F级材料140℃190℃H级材料175℃210℃注：如果用热电耦测量绕组的温升，上述的温度限值应减少10℃，另外，各认证机构可能会有些附加要求，如额外要求裕量等。

PTC热敏电阻基础知识PTC热敏电阻的工作原理是基于热阻效应。

它由聚合物材料制成，材料中含有大量的填料，如炭黑或氧化铁等。

在正常温度下，填料之间形成了低电导率的连通路径，因此阻值较低。

当温度升高时，填料之间的电导路径会发生断裂，导致电阻值急剧上升。

这是由于材料的热膨胀系数比填料的热膨胀系数小，当温度升高时，填料会膨胀变形，从而断裂连通路径。

1.过流保护：PTC热敏电阻可以用于保护电路免受过流损害。

当电流超过设定值时，PTC热敏电阻的阻值会急剧上升，从而限制电流的通过，达到过流保护的目的。

这种特性常应用于电源、电动工具、电机等设备中。

2.温度测量：由于PTC热敏电阻的阻值随温度变化而变化，因此可以通过测量其阻值来间接测量温度。

这种方法常用于温度计、恒温控制、温度补偿等应用中。

3.过温报警：当温度超过设定值时，PTC热敏电阻的阻值会急剧上升，可用于触发报警装置，提醒人们注意过温情况。

这种应用常见于电热水壶、电热器、电磁炉等家用电器中。

4.电路保护：PTC热敏电阻可以用于保护电路免受过电压、过电流、过功率等情况的损害。

它可以作为电子元件的短路保护装置，当电流或功率超过设定值时，阻值急剧上升，限制电流通过，保护电路的安全运行。

PTC热敏电阻的选择与使用需要注意一些要点。

首先，要根据需要选择适当的阻值和尺寸。

阻值决定了PTC热敏电阻的感应能力，尺寸则与装配方式有关。

其次，应注意与周围环境的匹配。

PTC热敏电阻的外部环境温度、湿度等因素都会影响其性能。

最后，还需要注意温度特性的匹配。

不同型号的PTC热敏电阻在阻值、温度响应等方面可能存在差异，需要根据具体要求进行选择。

总结起来，PTC热敏电阻是一种根据温度变化而产生阻值变化的电阻器件，其工作原理是基于热阻效应。

它具有过流保护、温度测量、过温报警、电路保护等应用特点。

选择和使用PTC热敏电阻时，需要考虑阻值、尺寸、周围环境等因素。

通过合理选择和使用，可以有效地应用PTC热敏电阻保护电路、测量温度、报警过温等。

PTC热敏电阻基础知识总结PTC热敏电阻（Positive Temperature Coefficient Thermistor）是一种温度敏感的电子元件，其电阻值随温度的升高而增加。

它通常由半导体材料制成，具有许多独特的特性和应用。

本文将对PTC热敏电阻的基础知识进行总结，主要包括PTC热敏电阻的原理、特性、应用领域和选型指南等内容。

一、PTC热敏电阻的原理PTC热敏电阻的电阻值随温度的变化而变化，其原理是基于材料的温度系数。

在低温区域，PTC热敏电阻的材料表现为负温度系数（NTC），即电阻随温度的升高而降低。

而在高温区域，PTC热敏电阻的材料表现为正温度系数（PTC），即电阻随温度的升高而增加。

二、PTC热敏电阻的特性1.温度响应速度快：PTC热敏电阻对温度的变化有良好的响应，可以迅速感知到温度的变化。

2.稳定性高：PTC热敏电阻的温度系数相对稳定，可以保持较长时间的使用寿命。

3.低功耗：PTC热敏电阻的功耗较低，不会消耗大量的电能。

4.压降小：PTC热敏电阻的电压降低较小，保持电路稳定。

三、PTC热敏电阻的应用领域1.温度保护：PTC热敏电阻可以用于温度保护装置，例如温控器、温度开关等，当温度超过设定值时，PTC热敏电阻的电阻值会上升，触发相应的保护措施。

2.温度测量：PTC热敏电阻可以用于温度传感器，通过测量电阻值的变化来获取温度信息。

3.电路稳定：PTC热敏电阻可以用作电路的稳定器，通过增加电阻值来保持电路的稳定性。

4.温度补偿：PTC热敏电阻可以用于温度补偿电路，校正电子设备对温度的敏感度。

四、PTC热敏电阻的选型指南在选择PTC热敏电阻时1.温度系数：根据应用需求选择合适的温度系数。

2.额定电阻值：根据电路的需求选择合适的额定电阻值。

3.额定电压：根据电路的工作电压选择合适的额定电压。

4.环境条件：考虑工作环境的温度、湿度等条件，选择适合的PTC热敏电阻。

5.尺寸和包装：根据实际应用的空间限制选择合适的尺寸和包装形式。
