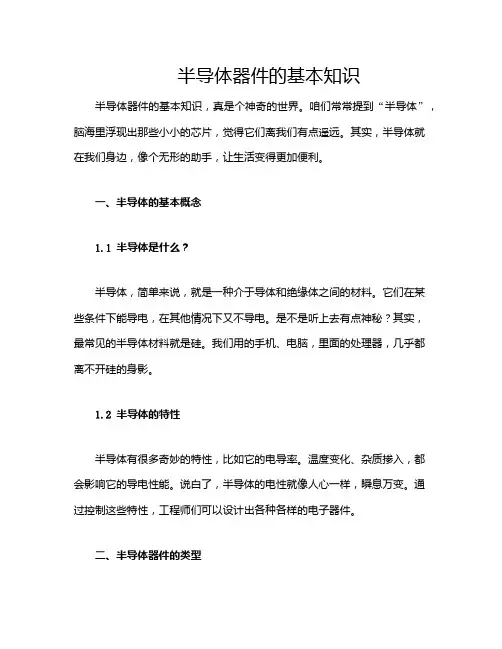

半导体器件的基础知识概要

半导体器件的基本知识半导体器件的基本知识，真是个神奇的世界。

咱们常常提到“半导体”，脑海里浮现出那些小小的芯片，觉得它们离我们有点遥远。

其实，半导体就在我们身边，像个无形的助手，让生活变得更加便利。

一、半导体的基本概念1.1 半导体是什么？半导体，简单来说，就是一种介于导体和绝缘体之间的材料。

它们在某些条件下能导电，在其他情况下又不导电。

是不是听上去有点神秘？其实，最常见的半导体材料就是硅。

我们用的手机、电脑，里面的处理器，几乎都离不开硅的身影。

1.2 半导体的特性半导体有很多奇妙的特性，比如它的电导率。

温度变化、杂质掺入，都会影响它的导电性能。

说白了，半导体的电性就像人心一样，瞬息万变。

通过控制这些特性，工程师们可以设计出各种各样的电子器件。

二、半导体器件的类型2.1 二极管咱们来聊聊二极管。

这小家伙看似简单，却是半导体世界的基石。

二极管只允许电流朝一个方向流动。

它就像个单行道，确保电流不走回头路。

常见的应用就是整流器，把交流电转成直流电。

这在生活中非常重要，大家用的手机充电器，就离不开二极管的帮助。

2.2 晶体管接下来是晶体管。

晶体管的发明可谓是科技界的一场革命。

它不仅能放大电信号，还能用作开关，控制电流的流动。

晶体管的出现，让电子产品变得更小、更快。

你知道吗？现代计算机的核心，CPU，里面就有成千上万的晶体管在默默工作。

2.3 其他器件还有很多其他的半导体器件，比如场效应管、光电二极管等。

每种器件都有其独特的用途和应用领域。

它们一起构成了一个复杂而又和谐的生态系统。

可以说，半导体器件的多样性是现代科技发展的动力。

三、半导体的应用3.1 消费电子说到应用，咱们首先想到的就是消费电子。

手机、平板、电视，都是半导体的舞台。

随着科技的进步，半导体技术不断演变，产品功能越来越强大，性能越来越高。

可以说，半导体让我们的生活变得丰富多彩。

3.2 工业应用除了消费电子，半导体在工业中也大显身手。

自动化设备、传感器、控制系统，全都依赖于半导体技术的支持。

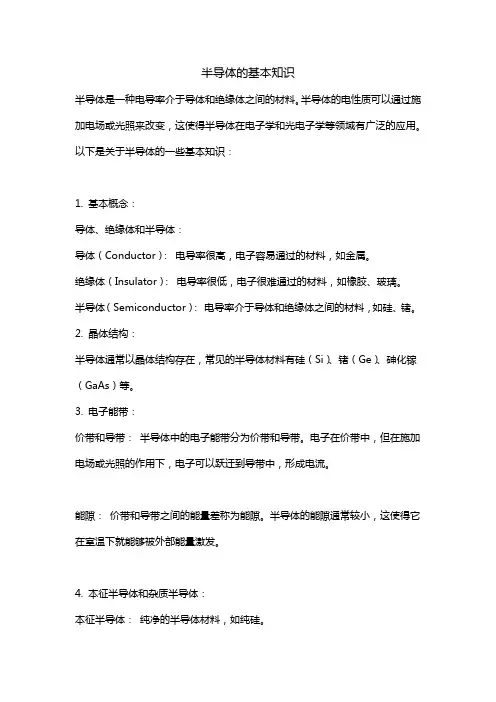

半导体的基本知识半导体是一种电导率介于导体和绝缘体之间的材料。

半导体的电性质可以通过施加电场或光照来改变，这使得半导体在电子学和光电子学等领域有广泛的应用。

以下是关于半导体的一些基本知识：1. 基本概念：导体、绝缘体和半导体：导体（Conductor）：电导率很高，电子容易通过的材料，如金属。

绝缘体（Insulator）：电导率很低，电子很难通过的材料，如橡胶、玻璃。

半导体（Semiconductor）：电导率介于导体和绝缘体之间的材料，如硅、锗。

2. 晶体结构：半导体通常以晶体结构存在，常见的半导体材料有硅（Si）、锗（Ge）、砷化镓（GaAs）等。

3. 电子能带：价带和导带：半导体中的电子能带分为价带和导带。

电子在价带中，但在施加电场或光照的作用下，电子可以跃迁到导带中，形成电流。

能隙：价带和导带之间的能量差称为能隙。

半导体的能隙通常较小，这使得它在室温下就能够被外部能量激发。

4. 本征半导体和杂质半导体：本征半导体：纯净的半导体材料，如纯硅。

杂质半导体：在半导体中引入少量杂质（掺杂）以改变其导电性质。

掺入五价元素（如磷、砷）形成n型半导体，而掺入三价元素（如硼、铝）形成p型半导体。

5. p-n 结：p-n 结：将p型半导体和n型半导体通过特定工艺连接在一起形成p-n 结。

这是许多半导体器件的基础，如二极管和晶体管。

6. 半导体器件：二极管（Diode）：由p-n 结构构成，具有整流特性。

晶体管（Transistor）：由多个p-n 结构组成，可以放大和控制电流。

集成电路（Integrated Circuit，IC）：在半导体上制造出许多微小的电子器件，形成集成电路，实现多种功能。

7. 半导体的应用：电子学：微电子器件、逻辑电路、存储器件等。

光电子学：光电二极管、激光二极管等。

太阳能电池：利用半导体材料的光伏效应。

这些是半导体的一些基本知识，半导体技术的不断发展推动了现代电子、通信和计算机等领域的快速进步。

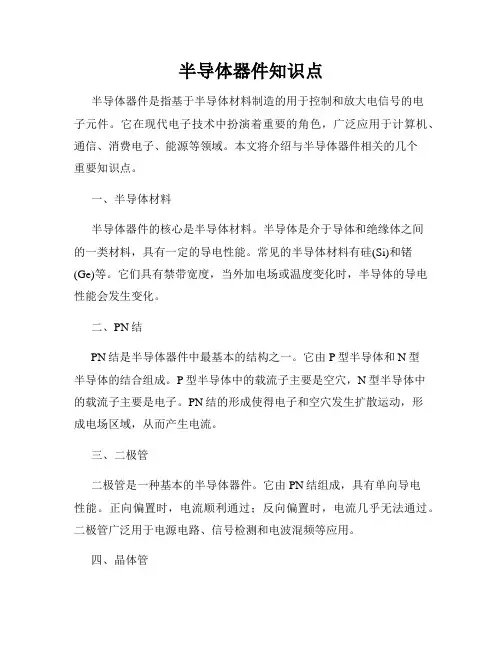

半导体器件知识点半导体器件是指基于半导体材料制造的用于控制和放大电信号的电子元件。

它在现代电子技术中扮演着重要的角色，广泛应用于计算机、通信、消费电子、能源等领域。

本文将介绍与半导体器件相关的几个重要知识点。

一、半导体材料半导体器件的核心是半导体材料。

半导体是介于导体和绝缘体之间的一类材料，具有一定的导电性能。

常见的半导体材料有硅(Si)和锗(Ge)等。

它们具有禁带宽度，当外加电场或温度变化时，半导体的导电性能会发生变化。

二、PN结PN结是半导体器件中最基本的结构之一。

它由P型半导体和N型半导体的结合组成。

P型半导体中的载流子主要是空穴，N型半导体中的载流子主要是电子。

PN结的形成使得电子和空穴发生扩散运动，形成电场区域，从而产生电流。

三、二极管二极管是一种基本的半导体器件。

它由PN结组成，具有单向导电性能。

正向偏置时，电流顺利通过；反向偏置时，电流几乎无法通过。

二极管广泛用于电源电路、信号检测和电波混频等应用。

四、晶体管晶体管是半导体器件中的重要组成部分，常见的有三极管和场效应晶体管。

它可以实现电流放大和控制，是现代电子设备中的核心部件之一。

晶体管广泛应用于放大器、开关、时钟和计算机存储器等领域。

五、集成电路集成电路是将大量的晶体管、电阻、电容和其他元件集成在同一片半导体芯片上。

它具有体积小、功耗低和可靠性高的特点。

集成电路分为模拟集成电路和数字集成电路，应用于电子计算机、通信设备和消费电子产品等领域。

六、光电器件光电器件是利用光与半导体材料相互作用的器件。

常见的光电器件有光电二极管、光敏电阻、光电晶体管和光电开关等。

光电器件广泛应用于光通信、光电转换、激光器等领域。

七、功率半导体器件功率半导体器件是用于大电流和高电压应用的特殊半导体器件。

常见的功率半导体器件有晶闸管、功率二极管和功率MOSFET。

功率半导体器件广泛应用于电动车、工业控制和能源转换等领域。

八、封装技术为了保护和连接半导体芯片，需要进行封装。

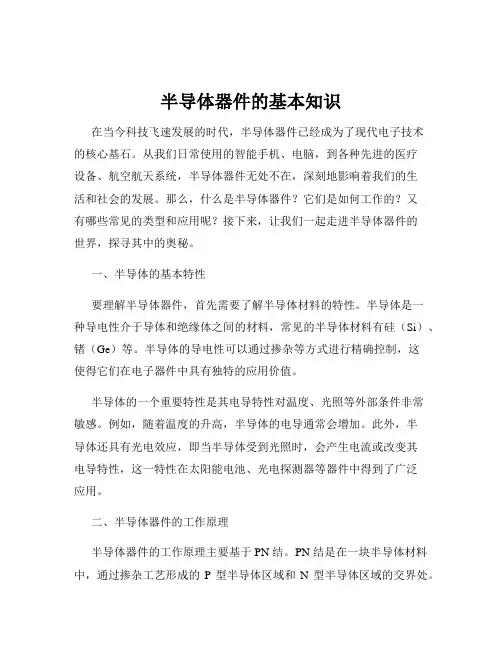

半导体器件的基本知识在当今科技飞速发展的时代，半导体器件已经成为了现代电子技术的核心基石。

从我们日常使用的智能手机、电脑，到各种先进的医疗设备、航空航天系统，半导体器件无处不在，深刻地影响着我们的生活和社会的发展。

那么，什么是半导体器件？它们是如何工作的？又有哪些常见的类型和应用呢？接下来，让我们一起走进半导体器件的世界，探寻其中的奥秘。

一、半导体的基本特性要理解半导体器件，首先需要了解半导体材料的特性。

半导体是一种导电性介于导体和绝缘体之间的材料，常见的半导体材料有硅（Si）、锗（Ge）等。

半导体的导电性可以通过掺杂等方式进行精确控制，这使得它们在电子器件中具有独特的应用价值。

半导体的一个重要特性是其电导特性对温度、光照等外部条件非常敏感。

例如，随着温度的升高，半导体的电导通常会增加。

此外，半导体还具有光电效应，即当半导体受到光照时，会产生电流或改变其电导特性，这一特性在太阳能电池、光电探测器等器件中得到了广泛应用。

二、半导体器件的工作原理半导体器件的工作原理主要基于 PN 结。

PN 结是在一块半导体材料中，通过掺杂工艺形成的P 型半导体区域和N 型半导体区域的交界处。

P 型半导体中多数载流子为空穴，N 型半导体中多数载流子为电子。

当P 型半导体和 N 型半导体结合在一起时，由于两种区域的载流子浓度差异，会发生扩散运动，形成内建电场。

在 PN 结上加正向电压（P 区接正，N 区接负）时，内建电场被削弱，多数载流子能够顺利通过 PN 结，形成较大的电流，此时 PN 结处于导通状态。

而加反向电压时，内建电场增强，只有少数载流子能够形成微小的电流，PN 结处于截止状态。

基于 PN 结的这一特性，可以制造出二极管、三极管等多种半导体器件。

三、常见的半导体器件1、二极管二极管是最简单的半导体器件之一，它只允许电流在一个方向上通过。

二极管在电路中常用于整流（将交流电转换为直流电）、限幅、稳压等。

例如，在电源适配器中，二极管组成的整流电路将交流市电转换为直流电，为电子设备供电。

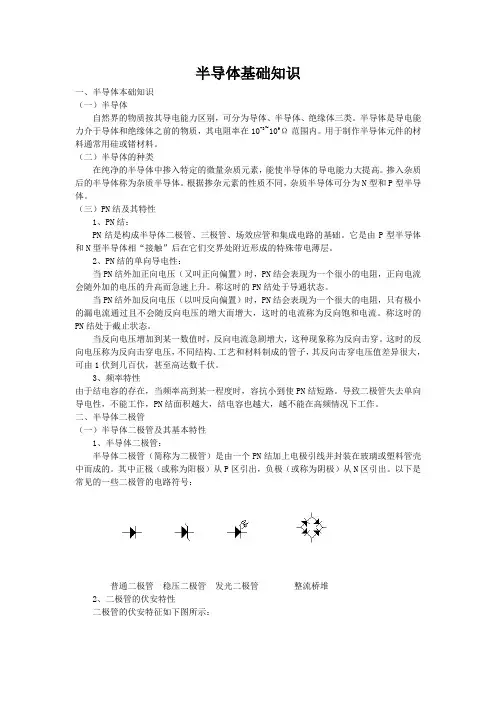

半导体基础知识一、半导体本础知识（一）半导体自然界的物质按其导电能力区别，可分为导体、半导体、绝缘体三类。

半导体是导电能力介于导体和绝缘体之前的物质，其电阻率在10-3~109Ω范围内。

用于制作半导体元件的材料通常用硅或锗材料。

（二）半导体的种类在纯净的半导体中掺入特定的微量杂质元素，能使半导体的导电能力大提高。

掺入杂质后的半导体称为杂质半导体。

根据掺杂元素的性质不同，杂质半导体可分为N型和P型半导体。

（三）PN结及其特性1、PN结：PN结是构成半导体二极管、三极管、场效应管和集成电路的基础。

它是由P型半导体和N型半导体相“接触”后在它们交界处附近形成的特殊带电薄层。

2、PN结的单向导电性：当PN结外加正向电压（又叫正向偏置）时，PN结会表现为一个很小的电阻，正向电流会随外加的电压的升高而急速上升。

称这时的PN结处于导通状态。

当PN结外加反向电压（以叫反向偏置）时，PN结会表现为一个很大的电阻，只有极小的漏电流通过且不会随反向电压的增大而增大，这时的电流称为反向饱和电流。

称这时的PN结处于截止状态。

当反向电压增加到某一数值时，反向电流急剧增大，这种现象称为反向击穿。

这时的反向电压称为反向击穿电压，不同结构、工艺和材料制成的管子，其反向击穿电压值差异很大，可由1伏到几百伏，甚至高达数千伏。

3、频率特性由于结电容的存在，当频率高到某一程度时，容抗小到使PN结短路。

导致二极管失去单向导电性，不能工作，PN结面积越大，结电容也越大，越不能在高频情况下工作。

二、半导体二极管（一）半导体二极管及其基本特性1、半导体二极管：半导体二极管（简称为二极管）是由一个PN结加上电极引线并封装在玻璃或塑料管壳中而成的。

其中正极（或称为阳极）从P区引出，负极（或称为阴极）从N区引出。

以下是常见的一些二极管的电路符号：普通二极管稳压二极管发光二极管整流桥堆2、二极管的伏安特性二极管的伏安特征如下图所示：二极管的伏安特性曲线（二）二极管的分类二极管有多种分类方法1、按使用的半导体材料分类二极管按其使用的半导体材料可分为锗二极管、硅二极管、砷化镓二极管、磷化镓二极管等。

半导体器件基础半导体器件是由半导体材料制成的电子元件，用于控制和放大电流和电压。

常见的半导体器件有二极管、晶体管、场效应管、双极型晶体管、光电二极管等。

半导体器件的基础知识包括以下几个方面：1. 半导体材料：半导体器件主要使用硅（Si）和砷化镓（GaAs）等半导体材料。

半导体材料具有介于导体和绝缘体之间的电导特性，可以通过控制材料的掺杂来调节其导电性。

2. PN结：PN结是半导体器件中最基本的结构，由P型和N型半导体材料直接接触而成。

在PN结中，P型半导体中的空穴与N型半导体中的电子发生复合，形成一个电子云区，这称为耗尽区。

耗尽区的存在使得PN结具有正向导通和反向截止的特性。

3. 二极管：二极管是一种最简单的半导体器件，由PN结构成。

在正向偏置（即P端连接正电压）时，二极管导通，允许电流通过；在反向偏置（即N端连接正电压）时，二极管截止，电流无法通过。

二极管广泛用于整流和保护电路中。

4. 晶体管：晶体管是一种三层构造的半导体器件，通常分为NPN和PNP两种类型。

晶体管可以作为开关或放大器使用，可以控制一个输入电流或电压来控制另一个输出电流或电压。

晶体管的放大性能使得它在电子设备中有广泛的应用。

5. 场效应管：场效应管是一种基于电场效应的半导体器件，包括MOSFET（金属-氧化物-半导体场效应管）和JFET （结型场效应管）两种。

场效应管具有高输入电阻、低输入电流、低噪声等特点，常用于放大和开关电路中。

6. 光电器件：光电器件包括光电二极管和光电三极管，它们能够将光信号转换为电信号。

光电器件广泛应用于光通信、光电传感、光能转换等领域。

以上是半导体器件基础的概述，深入了解半导体器件还需要学习更多的电子物理和电路理论知识。

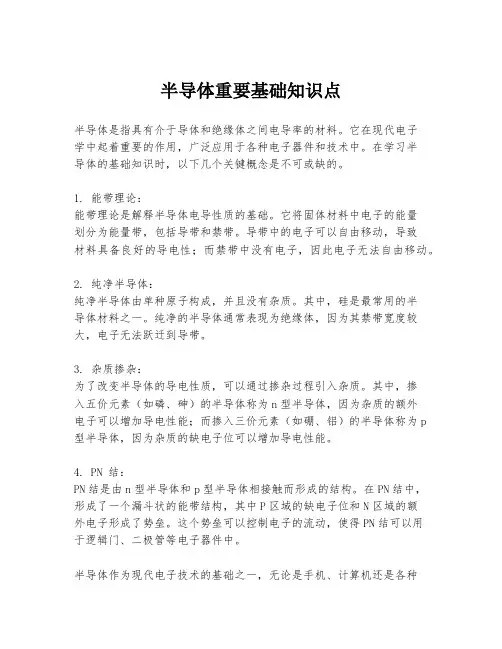

半导体重要基础知识点
半导体是指具有介于导体和绝缘体之间电导率的材料。

它在现代电子
学中起着重要的作用，广泛应用于各种电子器件和技术中。

在学习半
导体的基础知识时，以下几个关键概念是不可或缺的。

1. 能带理论：
能带理论是解释半导体电导性质的基础。

它将固体材料中电子的能量
划分为能量带，包括导带和禁带。

导带中的电子可以自由移动，导致
材料具备良好的导电性；而禁带中没有电子，因此电子无法自由移动。

2. 纯净半导体：
纯净半导体由单种原子构成，并且没有杂质。

其中，硅是最常用的半
导体材料之一。

纯净的半导体通常表现为绝缘体，因为其禁带宽度较大，电子无法跃迁到导带。

3. 杂质掺杂：
为了改变半导体的导电性质，可以通过掺杂过程引入杂质。

其中，掺
入五价元素（如磷、砷）的半导体称为n型半导体，因为杂质的额外
电子可以增加导电性能；而掺入三价元素（如硼、铝）的半导体称为p 型半导体，因为杂质的缺电子位可以增加导电性能。

4. PN 结：
PN结是由n型半导体和p型半导体相接触而形成的结构。

在PN结中，形成了一个漏斗状的能带结构，其中P区域的缺电子位和N区域的额
外电子形成了势垒。

这个势垒可以控制电子的流动，使得PN结可以用
于逻辑门、二极管等电子器件中。

半导体作为现代电子技术的基础之一，无论是手机、计算机还是各种
智能设备，都离不开半导体器件的应用。

因此，熟悉半导体的基础知识对于理解和应用现代科技至关重要。

电路中的半导体器件基础知识总结电路中的半导体器件是电子技术的重要组成部分，广泛应用于各种电子设备和系统中。

了解和掌握半导体器件的基础知识对于工程师和电子爱好者来说至关重要。

本文将对半导体器件的基础知识进行总结，包括半导体材料、二极管、场效应管和晶体三极管等方面。

一、半导体材料半导体器件的基础是半导体材料。

半导体材料具有介于导体和绝缘体之间的导电性能，其电阻随着温度的变化而变化。

常用的半导体材料有硅和锗。

硅是最重要的半导体材料之一，应用广泛。

半导体材料的导电特性由材料中的杂质控制，将适当的杂质加入纯净的半导体中可以改变其导电性能，这就是掺杂。

二、二极管二极管是一种最简单的半导体器件，它由正负两极组成。

二极管的主要作用是对电流进行整流，也可以用于稳压、开关等电路。

二极管的工作原理是利用PN结的特性。

PN结是由P型半导体和N型半导体连接而成，在PN结的接触面上形成空间电荷区，通过控制电势差，可以控制空间电荷区的导电状态。

在正向偏置时，电流可以从P端流向N端，形成导通状态；在反向偏置时，电流不能从N端流向P端，形成截止状态。

三、场效应管场效应管是一种三电极器件，由栅极、漏极和源极组成。

场效应管的工作原理是利用栅极电场的调控作用来控制漏极和源极之间的电流。

常用的场效应管有MOSFET（金属氧化物半场效应晶体管）和JFET（结型场效应晶体管）等。

MOSFET主要由金属栅极、绝缘层和半导体构成，栅极电压的变化可以控制漏极和源极之间的电流；JFET 主要由PN结构成，通过栅极电压的变化来控制漏极和源极之间的空间电荷区的导电状态。

四、晶体三极管晶体三极管是一种三电极器件，由发射极、基极和集电极组成。

晶体三极管的主要作用是放大和控制电流。

晶体三极管的工作原理是利用少数载流子在不同电极之间的输运和扩散来实现，发射极和基极之间的电流变化可以通过集电极和基极之间的电流放大。

晶体三极管有NPN型和PNP型两种，其中NPN型的晶体三极管发射极和基极连接为N型半导体，集电极为P型半导体；PNP型的晶体三极管发射极和基极连接为P型半导体，集电极为N型半导体。

第01章半导体器件的基础知识1.1 半导体物理学概述1.1.1 半导体的定义半导体是指在温度为室温时，其导电性介于金属和非金属之间的材料。

室温下，半导体的导电性比金属低很多，但比非金属高很多。

1.1.2 能带模型能带模型是用来解释半导体电学性质的重要物理模型之一。

在能带模型中，半导体的能量带分为导带和价带。

导带的电子能量高，而价带的电子能量低，两个带之间有一条禁带（也称带隙），禁带内无可利用的电子。

1.1.3 杂质的作用在半导体中加入适量的杂质后，可以改变半导体的电学性质，如电导率、电子迁移率和载流子浓度等。

常用的杂质有掺杂剂和杂质氧化物等。

1.2 半导体器件的分类根据半导体器件的功能、工作原理和结构等不同属性，可以将其分为多种类型，其中常用的半导体器件有二极管、晶体管、场效应管、集成电路、发光二极管等。

1.2.1 二极管二极管是一种最简单的半导体器件，主要由P型半导体和N型半导体组成。

二极管的主要特点是只允许电流单向通过，具有整流、波形削减和电压稳定等特性，广泛应用于扫描电视机、颜色电视机、发光二极管等电子产品中。

1.2.2 晶体管晶体管是一种三层结构的半导体器件，由三种掺杂纯度不同的半导体材料组成：P型、N型和净掺杂型半导体。

晶体管主要有三种工作方式：放大、开关和振荡。

1.2.3 场效应管场效应管也称为MOS晶体管，是一种用于放大和开关的半导体器件。

场效应管是一种具有电容储能功能的半导体器件，由源、栅、漏三个电极组成，它的主要特点是具有高输入阻抗和良好的线性增益。

1.2.4 集成电路集成电路是一种将多个电子元件整合在单片半导体上的器件，其中包含大量的晶体管、二极管、电阻和电容等。

集成电路广泛应用于计算机、通信、汽车和家电等领域，对提高电路的性能、简化电路结构和减小体积有重要作用。

1.2.5 发光二极管发光二极管是一种具有半导体特性的器件，它能够在一定的外加电压下，将电能转换为光能，并向外辐射光线。

半导体知识点总结大全引言半导体是一种能够在一定条件下既能导电又能阻止电流的材料。

它是电子学领域中最重要的材料之一，广泛应用于集成电路、光电器件、太阳能电池等领域。

本文将对半导体的知识点进行总结，包括半导体基本概念、半导体的电子结构、PN结、MOS场效应管、半导体器件制造工艺等内容。

一、半导体的基本概念（一）电子结构1. 原子结构：半导体中的原子是由原子核和围绕原子核轨道上的电子组成。

原子核带正电荷，电子带负电荷，原子核中的质子数等于电子数。

2. 能带：在固体中，原子之间的电子形成了能带。

能带在能量上是连续的，但在实际情况下，会出现填满的能带和空的能带。

3. 半导体中的能带：半导体材料中，能带又分为价带和导带。

价带中的电子是成对出现的，导带中的电子可以自由运动。

（二）本征半导体和杂质半导体1. 本征半导体：在原子晶格中，半导体中的电子是在能带中的，且不受任何杂质的干扰。

典型的本征半导体有硅（Si）和锗（Ge）。

2. 杂质半导体：在本征半导体中加入少量杂质，形成掺杂，会产生额外的电子或空穴，使得半导体的导电性质发生变化。

常见的杂质有磷（P）、硼（B）等。

（三）半导体的导电性质1. P型半导体：当半导体中掺入三价元素（如硼），形成P型半导体。

P型半导体中导电的主要载流子是空穴。

2. N型半导体：当半导体中掺入五价元素（如磷），形成N型半导体。

N型半导体中导电的主要载流子是自由电子。

3. 载流子浓度：半导体中的载流子浓度与掺杂浓度有很大的关系，载流子浓度的大小决定了半导体的电导率。

4. 质量作用：半导体中载流子的浓度受温度的影响，其浓度与温度成指数关系。

二、半导体器件（一）PN结1. PN结的形成：PN结是由P型半导体和N型半导体通过扩散结合形成的。

2. PN结的电子结构：PN结中的电子从N区扩散到P区，而空穴从P区扩散到N区，当N区和P区中的载流子相遇时相互复合。

3. PN结的特性：PN结具有整流作用，即在正向偏置时具有低电阻，反向偏置时具有高电阻。

半导体器件的基本知识
半导体器件是一种利用半导体材料制成的电子元件，具有电流控制和电压放大的特性。

在半导体器件中，最常见的是二极管和晶体管。

一、二极管
二极管是一种由P型半导体和N型半导体组成的电子元件，具有单向导电性。

当二极管的正极连接正电压时，P型半导体中的空穴向N型半导体中的电子流动，形成电流；当二极管的正极连接负电压时，P型半导体中的空穴被吸收，N 型半导体中的电子也被吸收，电流被截止。

二、晶体管
晶体管是一种由P型半导体、N型半导体和中间夹层组成的电子元件，具有电流放大和控制的特性。

晶体管的夹层被称为基区，当基区加上正电压时，P型半导体中的空穴向基区流动，N型半导体中的电子向基区流动，形成电流；当基区加上负电压时，P型半导体中的空穴被吸收，N型半导体中的电子也被吸收，电流被截止。

晶体管的电流放大是通过控制基区电压来实现的。

三、场效应管
场效应管是一种利用场效应原理制成的电子元件，具有电流放大和控制的特性。

场效应管的主要部分是栅极和源极之间的沟道，当栅极加上正电压时，沟道中的电子会被吸引到栅极附近，形成导电通道，电流得以通过；当栅极加上负电压时，
沟道中的电子被排斥，导通被截止。

四、集成电路
集成电路是一种将多个半导体器件集成在一起的电子元件，可以实现多种功能。

集成电路的制造需要先在单晶硅片上形成多个半导体器件，然后通过金属线连接这些器件，形成一个完整的电路。

集成电路的种类很多，包括数字集成电路、模拟集成电路、混合集成电路等。

以上是半导体器件的基本知识，半导体器件的应用非常广泛，涉及到电子、通讯、计算机、医疗、汽车等领域。

半导体器件重要知识点总结一、半导体基础知识1. 半导体的概念及特性：半导体是指导电性介于导体和绝缘体之间的一类材料。

由于半导体材料的导电性能受温度、光照等外部条件的影响比较大，它可以在不同的条件下表现出不同的导电特性。

半导体材料常见的有硅、锗等。

2. P型半导体和N型半导体：P型半导体是指在半导体材料中掺入了3价元素，如硼、铝等，使其成为带正电荷的空穴主导的半导体材料。

N型半导体是指在半导体材料中掺入了5价元素，如磷、砷等，使其成为自由电子主导的半导体材料。

3. 掺杂：半导体器件在制造过程中一般都要进行掺杂，以改变其导电性能。

掺杂分为N型掺杂和P型掺杂，通过掺杂可以使半导体材料的导电性能得到调控，从而获得所需要的电子特性。

4. pn结：pn结是指将P型半导体和N型半导体直接连接而成的结构，它是构成各类半导体器件的基础之一。

pn结具有整流、发光、光电转换等特性，在各类器件中得到了广泛的应用。

二、半导体器件的基本知识1. 二极管（Diode）：二极管是一种基本的半导体器件，它采用pn结的结构，在正向偏置时可以导通，而在反向偏置时则将电流阻断。

二极管在各类电子电路中具有整流、电压稳定、信号检测等重要作用。

2. 晶体管（Transistor）：晶体管是一种由半导体材料制成的三电极器件，它采用多个pn结的结构，其主要功能是放大信号、开关电路和稳定电路等。

晶体管在各类电子器件中扮演着至关重要的作用，是现代电子技术的重要组成部分。

3. 集成电路（IC）：集成电路是将大量的半导体器件集成在一块半导体芯片上的器件，它可以实现各种功能，如存储、计算、通信等。

集成电路在现代电子技术中已成为了各类电子产品不可或缺的一部分，是现代电子产品的核心之一。

4. MOS场效应管（MOSFET）：MOSFET是一种基于金属-氧化物-半导体的结构的场效应晶体管，它在功率控制、开关电路、放大器等方面有着重要的应用。

MOSFET在各类电源、电动机控制等领域得到了广泛的应用。

半导体器件的基本知识半导体器件在现代科技中扮演着举足轻重的角色。

它们是电子设备的核心，几乎无处不在。

无论是手机、电脑还是家用电器，半导体都在其中发挥着重要作用。

今天我们就来聊聊半导体器件的基本知识，看看它们是怎么工作的，为什么如此重要。

1. 半导体的基础知识1.1 半导体的定义半导体是一种介于导体和绝缘体之间的材料。

它的导电性能可以通过掺杂等方式来调节。

常见的半导体材料有硅和锗。

硅是最常用的，因为它的物理性质稳定，成本也比较低。

1.2 半导体的特点半导体具有独特的电学特性。

它在一定条件下能够导电，而在其他条件下则不导电。

这种特性使得半导体非常适合用在开关和放大器等电子器件中。

此外，半导体的导电性能可以通过温度、光照等因素来改变，增加了它的应用范围。

2. 半导体器件的类型2.1 二极管二极管是最基本的半导体器件。

它只允许电流在一个方向流动，这个特性叫做单向导电性。

二极管有很多种类型，其中最常见的是整流二极管和齐纳二极管。

整流二极管广泛用于电源电路，帮助将交流电转换为直流电。

而齐纳二极管则常用于稳压电源，它能在一定电压下保持稳定的输出。

2.2 三极管三极管是另一种重要的半导体器件。

它有三个电极，能够放大信号。

简单来说，三极管的工作原理是用小电流控制大电流。

三极管可以分为NPN和PNP两种类型，NPN三极管在电路中更为常见。

三极管的应用范围非常广泛，从音频放大器到开关电源，几乎无所不在。

2.3 集成电路集成电路是将多个半导体器件集成在一个小芯片上。

这种设计大大缩小了电子设备的体积，提高了效率。

集成电路可以实现复杂的功能，比如微处理器、存储器等。

如今，几乎所有的现代电子设备中都包含集成电路。

3. 半导体的应用3.1 通信领域在通信领域，半导体器件是必不可少的。

手机、路由器等设备都依赖半导体来实现数据传输和处理。

比如，手机中的射频前端模块，利用半导体技术来增强信号强度，确保通话质量。

3.2 计算机技术计算机是现代社会的重要工具，而半导体器件是其核心组成部分。

半导体主要知识点总结一、半导体的基本概念1.1半导体的定义与特点：半导体是介于导体和绝缘体之间的一类材料，具有介于导体和绝缘体之间的电阻率。

与导体相比，半导体的电阻率较高；与绝缘体相比，半导体的电子传导性能较好。

由于半导体具有这种特殊的电学性质，因此具有重要的电子学应用价值。

1.2半导体的晶体结构：半导体晶体结构通常是由离子键或共价键构成的晶体结构。

半导体的晶体结构对其电学性质有重要的影响，这也是半导体电学性质的重要基础。

1.3半导体的能带结构：半导体的电学性质与其能带结构密切相关。

在半导体的能带结构中，通常存在导带和价带，以及禁带。

导带中的载流子为自由电子，价带中的载流子为空穴，而在禁带中则没有载流子存在。

二、半导体的掺杂和电子输运2.1半导体的掺杂：半导体的电学性质可以通过掺杂来调控。

通常会向半导体中引入杂质原子，以改变半导体的电学性质。

N型半导体是指将少量的五价杂质引入四价半导体中，以增加自由电子的浓度。

P型半导体是指将少量的三价杂质引入四价半导体中，以增加空穴的浓度。

2.2半导体中的载流子输运：在半导体中，载流子可以通过漂移和扩散两种方式进行输运。

漂移是指载流子在电场作用下移动的过程，而扩散是指载流子由高浓度区域向低浓度区域扩散的过程。

这两种过程决定了半导体材料的电学性质。

三、半导体器件与应用3.1二极管：二极管是一种基本的半导体器件，由N型半导体和P型半导体组成。

二极管具有整流和选择通道的功能，是现代电子设备中广泛应用的器件之一。

3.2晶体管：晶体管是一种由多个半导体材料组成的器件。

它通常由多个P型半导体、N型半导体和掺杂层组成。

晶体管是目前电子设备中最重要的器件之一，具有放大、开关和稳定电流等功能。

3.3集成电路：集成电路是将大量的电子器件集成在一块芯片上的器件。

它是现代电子设备中最重要的组成部分之一，可以实现各种复杂的功能，如计算、存储和通信等。

3.4发光二极管：发光二极管是一种将电能转化为光能的半导体器件，具有高效、省电和寿命长的特点。

半导体器件的基本知识半导体器件是现代电子技术中最基础的元件之一，广泛应用于各种电子设备中。

它们起到控制电流流动和信号放大的关键作用。

本文将介绍半导体器件的基本知识，包括其种类、工作原理和应用领域。

一、半导体器件的种类半导体器件主要包括二极管、晶体管和场效应管等。

其中，二极管是一种最简单的半导体器件，它由P型半导体和N型半导体组成。

晶体管是一种三层结构的半导体器件，包括发射极、基极和集电极。

场效应管是一种基于电场控制电流的半导体器件，具有高输入阻抗和低输出阻抗的特点。

二、半导体器件的工作原理半导体器件的工作原理基于PN结的特性。

在二极管中，当正向偏置时，P区的空穴和N区的电子会相互扩散，形成电流。

而在反向偏置时，由于PN结的势垒，电流无法通过。

晶体管的工作原理则是基于通过基极电流来控制集电极电流的放大作用。

场效应管则是通过控制栅极电压来改变源极和漏极之间的电导率。

三、半导体器件的应用领域半导体器件在电子技术领域有着广泛的应用。

例如，二极管广泛应用于整流电路、频率倍增器和光电检测等方面。

晶体管则被用于放大电路、开关电路和振荡电路等。

场效应管则常用于高频放大器、功率放大器和模拟开关等领域。

四、半导体器件的进展和挑战随着科技的进步，半导体器件也在不断发展和演变。

从传统的硅基半导体器件到最近兴起的宽禁带半导体器件，如碳化硅和氮化镓等，半导体技术正不断突破传统的物理极限。

然而，半导体器件也面临着一些挑战，如热量管理、功耗和可靠性等方面的问题。

总结：半导体器件是现代电子技术中不可或缺的重要组成部分。

通过了解半导体器件的基本知识，我们可以更好地理解其工作原理和应用领域。

随着科技的不断发展，半导体器件将继续发挥重要作用，并不断推动着电子技术的进步与创新。
