常用半导体器件

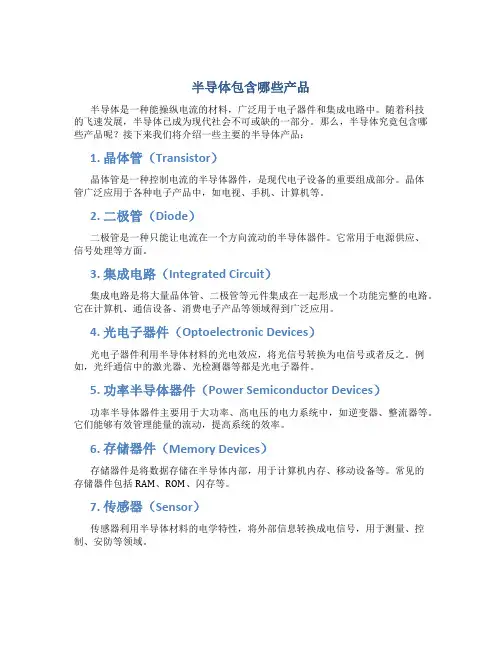

半导体包含哪些产品半导体是一种能操纵电流的材料，广泛用于电子器件和集成电路中。

随着科技的飞速发展，半导体已成为现代社会不可或缺的一部分。

那么，半导体究竟包含哪些产品呢？接下来我们将介绍一些主要的半导体产品：1. 晶体管（Transistor）晶体管是一种控制电流的半导体器件，是现代电子设备的重要组成部分。

晶体管广泛应用于各种电子产品中，如电视、手机、计算机等。

2. 二极管（Diode）二极管是一种只能让电流在一个方向流动的半导体器件。

它常用于电源供应、信号处理等方面。

3. 集成电路（Integrated Circuit）集成电路是将大量晶体管、二极管等元件集成在一起形成一个功能完整的电路。

它在计算机、通信设备、消费电子产品等领域得到广泛应用。

4. 光电子器件（Optoelectronic Devices）光电子器件利用半导体材料的光电效应，将光信号转换为电信号或者反之。

例如，光纤通信中的激光器、光检测器等都是光电子器件。

5. 功率半导体器件（Power Semiconductor Devices）功率半导体器件主要用于大功率、高电压的电力系统中，如逆变器、整流器等。

它们能够有效管理能量的流动，提高系统的效率。

6. 存储器件（Memory Devices）存储器件是将数据存储在半导体内部，用于计算机内存、移动设备等。

常见的存储器件包括RAM、ROM、闪存等。

7. 传感器（Sensor）传感器利用半导体材料的电学特性，将外部信息转换成电信号，用于测量、控制、安防等领域。

结语半导体产品因其特殊的电学性质在各个领域得到广泛应用，从晶体管、二极管到集成电路、光电子器件，再到功率半导体器件、存储器件和传感器，半导体产品已经贯穿于我们日常生活的方方面面。

随着技术的不断进步，我们可以预期半导体产品将在未来发挥更为重要的作用。

半导体器件分类标准半导体器件是指利用半导体材料制作的用于控制电流和电压的电子器件。

根据其原理和用途的不同，可以将半导体器件分为以下几类：1. 整流器件整流器件主要用于将交流电转换为直流电。

常见的整流器件有二极管和整流桥。

其中，二极管是一种最基本的电子器件，由正负两端形成的p-n结构组成。

它在正向偏置时可以导电，而在反向偏置时则为绝缘状态。

整流桥则由四个二极管组成，用于更高功率的整流应用。

2. 放大器件放大器件主要用于放大电流、电压和功率。

常见的放大器件有晶体管和场效应晶体管（MOSFET）。

晶体管是一种由三层或四层半导体材料构成的器件，根据不同的接法可以实现不同的放大功能。

MOSFET则是一种受控制的双极性输电器件，由三个电极组成，即栅极、漏极和源极。

3. 开关器件开关器件主要用于控制电路的通断。

常见的开关器件有晶闸管、双向可控硅（SCR）和三极管。

晶闸管是一种用于高压、高电流的开关器件，其工作原理类似于一个开关，可以控制电路的断开和闭合。

SCR则是一种双向控制的开关器件，常用于电力和电机控制领域。

三极管是一种由三个半导体材料构成的电子器件，广泛应用于电路的放大、开关和稳压控制等领域。

4. 传感器件传感器件主要用于检测和测量环境中的物理量或状态，并将其转化为电信号。

常见的传感器件有光敏器件、湿度传感器和温度传感器等。

光敏器件利用半导体材料的光敏特性，将光信号转化为电信号。

湿度传感器可以检测和测量周围空气中的相对湿度。

温度传感器则可以测量物体的温度。

5. 集成电路集成电路是将多个半导体器件组合到单个芯片上，以实现复杂的功能和电路。

根据集成度的不同，可以将集成电路分为大规模集成电路（LSI）、中规模集成电路（MSI）和小规模集成电路（SSI）等不同类型。

集成电路广泛应用于计算机、通信、嵌入式系统等领域。

以上是对半导体器件的分类标准的相关内容介绍。

半导体器件作为现代电子技术的基础，其应用范围广泛，对于实现电子设备的功能和性能至关重要。

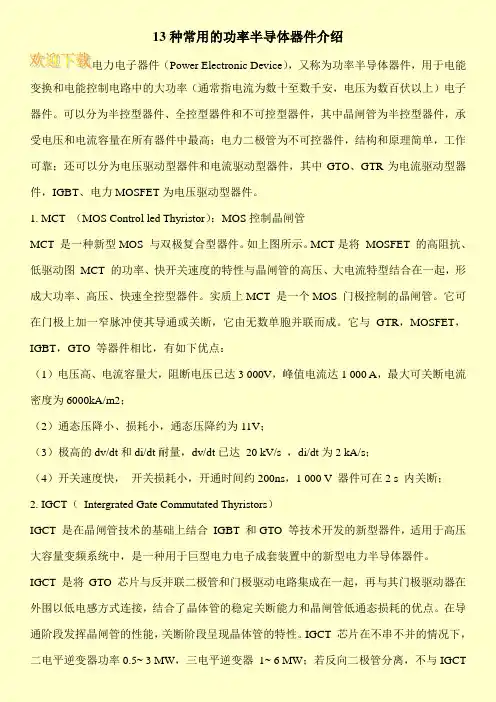

13种常用的功率半导体器件介绍电力电子器件（Power Electronic Device），又称为功率半导体器件，用于电能变换和电能控制电路中的大功率（通常指电流为数十至数千安，电压为数百伏以上）电子器件。

可以分为半控型器件、全控型器件和不可控型器件，其中晶闸管为半控型器件，承受电压和电流容量在所有器件中最高；电力二极管为不可控器件，结构和原理简单，工作可靠；还可以分为电压驱动型器件和电流驱动型器件，其中GTO、GTR为电流驱动型器件，IGBT、电力MOSFET为电压驱动型器件。

1. MCT （MOS Control led Thyristor）：MOS控制晶闸管MCT 是一种新型MOS 与双极复合型器件。

如上图所示。

MCT是将MOSFET 的高阻抗、低驱动图MCT 的功率、快开关速度的特性与晶闸管的高压、大电流特型结合在一起，形成大功率、高压、快速全控型器件。

实质上MCT 是一个MOS 门极控制的晶闸管。

它可在门极上加一窄脉冲使其导通或关断，它由无数单胞并联而成。

它与GTR，MOSFET，IGBT，GTO 等器件相比，有如下优点：（1）电压高、电流容量大，阻断电压已达3 000V，峰值电流达1 000 A，最大可关断电流密度为6000kA/m2；（2）通态压降小、损耗小，通态压降约为11V；（3）极高的dv/dt和di/dt耐量，dv/dt已达20 kV/s ，di/dt为2 kA/s；（4）开关速度快，开关损耗小，开通时间约200ns，1 000 V 器件可在2 s 内关断；2. IGCT（Intergrated Gate Commutated Thyristors）IGCT 是在晶闸管技术的基础上结合IGBT 和GTO 等技术开发的新型器件，适用于高压大容量变频系统中，是一种用于巨型电力电子成套装置中的新型电力半导体器件。

IGCT 是将GTO 芯片与反并联二极管和门极驱动电路集成在一起，再与其门极驱动器在外围以低电感方式连接，结合了晶体管的稳定关断能力和晶闸管低通态损耗的优点。

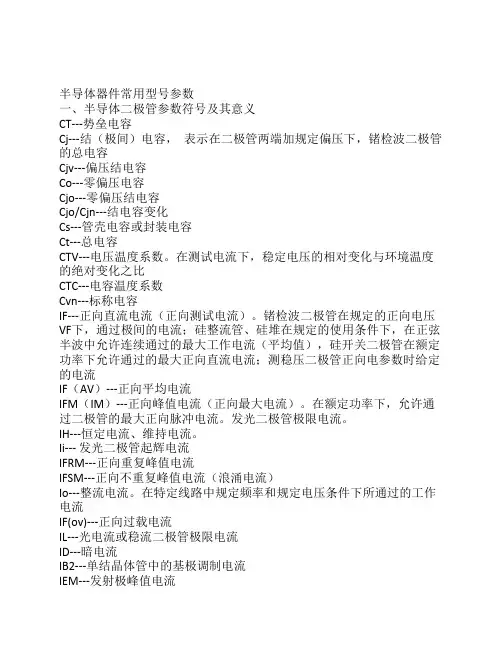

半导体器件常用型号参数一、半导体二极管参数符号及其意义CT---势垒电容Cj---结（极间）电容，表示在二极管两端加规定偏压下，锗检波二极管的总电容Cjv---偏压结电容Co---零偏压电容Cjo---零偏压结电容Cjo/Cjn---结电容变化Cs---管壳电容或封装电容Ct---总电容CTV---电压温度系数。

在测试电流下，稳定电压的相对变化与环境温度的绝对变化之比CTC---电容温度系数Cvn---标称电容IF---正向直流电流（正向测试电流）。

锗检波二极管在规定的正向电压VF下，通过极间的电流；硅整流管、硅堆在规定的使用条件下，在正弦半波中允许连续通过的最大工作电流（平均值），硅开关二极管在额定功率下允许通过的最大正向直流电流；测稳压二极管正向电参数时给定的电流IF（AV）---正向平均电流IFM（IM）---正向峰值电流（正向最大电流）。

在额定功率下，允许通过二极管的最大正向脉冲电流。

发光二极管极限电流。

IH---恒定电流、维持电流。

Ii--- 发光二极管起辉电流IFRM---正向重复峰值电流IFSM---正向不重复峰值电流（浪涌电流）Io---整流电流。

在特定线路中规定频率和规定电压条件下所通过的工作电流IF(ov)---正向过载电流IL---光电流或稳流二极管极限电流ID---暗电流IB2---单结晶体管中的基极调制电流IEM---发射极峰值电流IEB10---双基极单结晶体管中发射极与第一基极间反向电流IEB20---双基极单结晶体管中发射极向电流ICM---最大输出平均电流IFMP---正向脉冲电流IP---峰点电流IV---谷点电流IGT---晶闸管控制极触发电流IGD---晶闸管控制极不触发电流IGFM---控制极正向峰值电流IR（AV）---反向平均电流IR（In）---反向直流电流（反向漏电流）。

在测反向特性时，给定的反向电流；硅堆在正弦半波电阻性负载电路中，加反向电压规定值时，所通过的电流；硅开关二极管两端加反向工作电压VR时所通过的电流；稳压二极管在反向电压下，产生的漏电流；整流管在正弦半波最高反向工作电压下的漏电流。

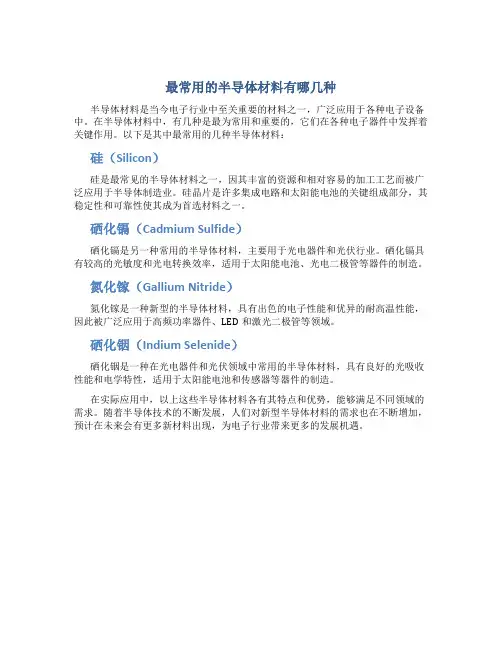

最常用的半导体材料有哪几种
半导体材料是当今电子行业中至关重要的材料之一，广泛应用于各种电子设备中。

在半导体材料中，有几种是最为常用和重要的，它们在各种电子器件中发挥着关键作用。

以下是其中最常用的几种半导体材料：
硅（Silicon）
硅是最常见的半导体材料之一，因其丰富的资源和相对容易的加工工艺而被广泛应用于半导体制造业。

硅晶片是许多集成电路和太阳能电池的关键组成部分，其稳定性和可靠性使其成为首选材料之一。

硒化镉（Cadmium Sulfide）
硒化镉是另一种常用的半导体材料，主要用于光电器件和光伏行业。

硒化镉具有较高的光敏度和光电转换效率，适用于太阳能电池、光电二极管等器件的制造。

氮化镓（Gallium Nitride）
氮化镓是一种新型的半导体材料，具有出色的电子性能和优异的耐高温性能，因此被广泛应用于高频功率器件、LED和激光二极管等领域。

硒化铟（Indium Selenide）
硒化铟是一种在光电器件和光伏领域中常用的半导体材料，具有良好的光吸收性能和电学特性，适用于太阳能电池和传感器等器件的制造。

在实际应用中，以上这些半导体材料各有其特点和优势，能够满足不同领域的需求。

随着半导体技术的不断发展，人们对新型半导体材料的需求也在不断增加，预计在未来会有更多新材料出现，为电子行业带来更多的发展机遇。
