半导体器件基础知识

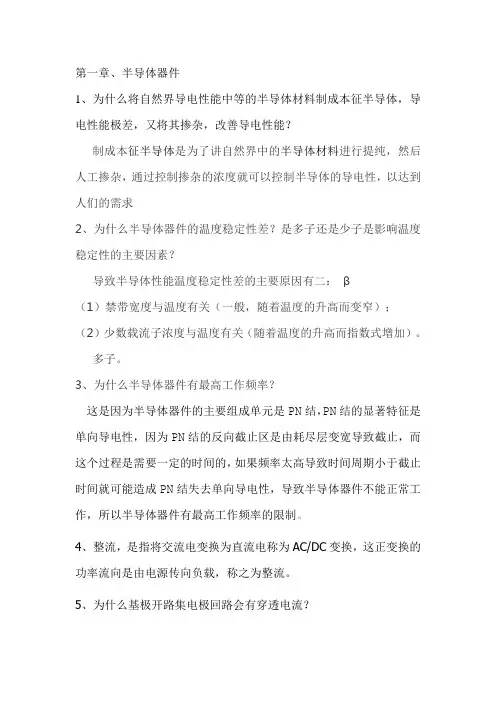

第一章、半导体器件
1、为什么将自然界导电性能中等的半导体材料制成本征半导体，导电性能极差，又将其掺杂，改善导电性能？
制成本征半导体是为了讲自然界中的半导体材料进行提纯，然后人工掺杂，通过控制掺杂的浓度就可以控制半导体的导电性，以达到人们的需求
2、为什么半导体器件的温度稳定性差？是多子还是少子是影响温度稳定性的主要因素？
导致半导体性能温度稳定性差的主要原因有二：β
（1）禁带宽度与温度有关（一般，随着温度的升高而变窄）；（2）少数载流子浓度与温度有关（随着温度的升高而指数式增加）。

多子。

3、为什么半导体器件有最高工作频率？
这是因为半导体器件的主要组成单元是PN结，PN结的显著特征是单向导电性，因为PN结的反向截止区是由耗尽层变宽导致截止，而这个过程是需要一定的时间的，如果频率太高导致时间周期小于截止时间就可能造成PN结失去单向导电性，导致半导体器件不能正常工作，所以半导体器件有最高工作频率的限制。

4、整流，是指将交流电变换为直流电称为AC/DC变换，这正变换的功率流向是由电源传向负载，称之为整流。

5、为什么基极开路集电极回路会有穿透电流？
虽然集电结是反偏的，虽然基极是开路的，但是，晶体管芯，是块半导体材料。

半导体材料，又不是绝缘体，加上电压，就有微弱的电流，这很正常。

从集电区向基区出现的“反向饱和电流Icbo”，在基极没有出路，就流向发射极了。

这一流动，就形成了一个Ib。

这个Ib，就引出了一个贝塔倍的Ic; 这个Ib和Ic之和，就是穿透电流Iceo，等于(1+贝塔)Icbo。

6、
展开。

半导体的基本知识半导体是一种电导率介于导体和绝缘体之间的材料。

半导体的电性质可以通过施加电场或光照来改变，这使得半导体在电子学和光电子学等领域有广泛的应用。

以下是关于半导体的一些基本知识：1. 基本概念：导体、绝缘体和半导体：导体（Conductor）：电导率很高，电子容易通过的材料，如金属。

绝缘体（Insulator）：电导率很低，电子很难通过的材料，如橡胶、玻璃。

半导体（Semiconductor）：电导率介于导体和绝缘体之间的材料，如硅、锗。

2. 晶体结构：半导体通常以晶体结构存在，常见的半导体材料有硅（Si）、锗（Ge）、砷化镓（GaAs）等。

3. 电子能带：价带和导带：半导体中的电子能带分为价带和导带。

电子在价带中，但在施加电场或光照的作用下，电子可以跃迁到导带中，形成电流。

能隙：价带和导带之间的能量差称为能隙。

半导体的能隙通常较小，这使得它在室温下就能够被外部能量激发。

4. 本征半导体和杂质半导体：本征半导体：纯净的半导体材料，如纯硅。

杂质半导体：在半导体中引入少量杂质（掺杂）以改变其导电性质。

掺入五价元素（如磷、砷）形成n型半导体，而掺入三价元素（如硼、铝）形成p型半导体。

5. p-n 结：p-n 结：将p型半导体和n型半导体通过特定工艺连接在一起形成p-n 结。

这是许多半导体器件的基础，如二极管和晶体管。

6. 半导体器件：二极管（Diode）：由p-n 结构构成，具有整流特性。

晶体管（Transistor）：由多个p-n 结构组成，可以放大和控制电流。

集成电路（Integrated Circuit，IC）：在半导体上制造出许多微小的电子器件，形成集成电路，实现多种功能。

7. 半导体的应用：电子学：微电子器件、逻辑电路、存储器件等。

光电子学：光电二极管、激光二极管等。

太阳能电池：利用半导体材料的光伏效应。

这些是半导体的一些基本知识，半导体技术的不断发展推动了现代电子、通信和计算机等领域的快速进步。

半导体器件的基本知识在当今科技飞速发展的时代，半导体器件已经成为了现代电子技术的核心基石。

从我们日常使用的智能手机、电脑，到各种先进的医疗设备、航空航天系统，半导体器件无处不在，深刻地影响着我们的生活和社会的发展。

那么，什么是半导体器件？它们是如何工作的？又有哪些常见的类型和应用呢？接下来，让我们一起走进半导体器件的世界，探寻其中的奥秘。

一、半导体的基本特性要理解半导体器件，首先需要了解半导体材料的特性。

半导体是一种导电性介于导体和绝缘体之间的材料，常见的半导体材料有硅（Si）、锗（Ge）等。

半导体的导电性可以通过掺杂等方式进行精确控制，这使得它们在电子器件中具有独特的应用价值。

半导体的一个重要特性是其电导特性对温度、光照等外部条件非常敏感。

例如，随着温度的升高，半导体的电导通常会增加。

此外，半导体还具有光电效应，即当半导体受到光照时，会产生电流或改变其电导特性，这一特性在太阳能电池、光电探测器等器件中得到了广泛应用。

二、半导体器件的工作原理半导体器件的工作原理主要基于 PN 结。

PN 结是在一块半导体材料中，通过掺杂工艺形成的P 型半导体区域和N 型半导体区域的交界处。

P 型半导体中多数载流子为空穴，N 型半导体中多数载流子为电子。

当P 型半导体和 N 型半导体结合在一起时，由于两种区域的载流子浓度差异，会发生扩散运动，形成内建电场。

在 PN 结上加正向电压（P 区接正，N 区接负）时，内建电场被削弱，多数载流子能够顺利通过 PN 结，形成较大的电流，此时 PN 结处于导通状态。

而加反向电压时，内建电场增强，只有少数载流子能够形成微小的电流，PN 结处于截止状态。

基于 PN 结的这一特性，可以制造出二极管、三极管等多种半导体器件。

三、常见的半导体器件1、二极管二极管是最简单的半导体器件之一，它只允许电流在一个方向上通过。

二极管在电路中常用于整流（将交流电转换为直流电）、限幅、稳压等。

例如，在电源适配器中，二极管组成的整流电路将交流市电转换为直流电，为电子设备供电。

半导体基础知识一、半导体本础知识（一）半导体自然界的物质按其导电能力区别，可分为导体、半导体、绝缘体三类。

半导体是导电能力介于导体和绝缘体之前的物质，其电阻率在10-3~109Ω范围内。

用于制作半导体元件的材料通常用硅或锗材料。

（二）半导体的种类在纯净的半导体中掺入特定的微量杂质元素，能使半导体的导电能力大提高。

掺入杂质后的半导体称为杂质半导体。

根据掺杂元素的性质不同，杂质半导体可分为N型和P型半导体。

（三）PN结及其特性1、PN结：PN结是构成半导体二极管、三极管、场效应管和集成电路的基础。

它是由P型半导体和N型半导体相“接触”后在它们交界处附近形成的特殊带电薄层。

2、PN结的单向导电性：当PN结外加正向电压（又叫正向偏置）时，PN结会表现为一个很小的电阻，正向电流会随外加的电压的升高而急速上升。

称这时的PN结处于导通状态。

当PN结外加反向电压（以叫反向偏置）时，PN结会表现为一个很大的电阻，只有极小的漏电流通过且不会随反向电压的增大而增大，这时的电流称为反向饱和电流。

称这时的PN结处于截止状态。

当反向电压增加到某一数值时，反向电流急剧增大，这种现象称为反向击穿。

这时的反向电压称为反向击穿电压，不同结构、工艺和材料制成的管子，其反向击穿电压值差异很大，可由1伏到几百伏，甚至高达数千伏。

3、频率特性由于结电容的存在，当频率高到某一程度时，容抗小到使PN结短路。

导致二极管失去单向导电性，不能工作，PN结面积越大，结电容也越大，越不能在高频情况下工作。

二、半导体二极管（一）半导体二极管及其基本特性1、半导体二极管：半导体二极管（简称为二极管）是由一个PN结加上电极引线并封装在玻璃或塑料管壳中而成的。

其中正极（或称为阳极）从P区引出，负极（或称为阴极）从N区引出。

以下是常见的一些二极管的电路符号：普通二极管稳压二极管发光二极管整流桥堆2、二极管的伏安特性二极管的伏安特征如下图所示：二极管的伏安特性曲线（二）二极管的分类二极管有多种分类方法1、按使用的半导体材料分类二极管按其使用的半导体材料可分为锗二极管、硅二极管、砷化镓二极管、磷化镓二极管等。

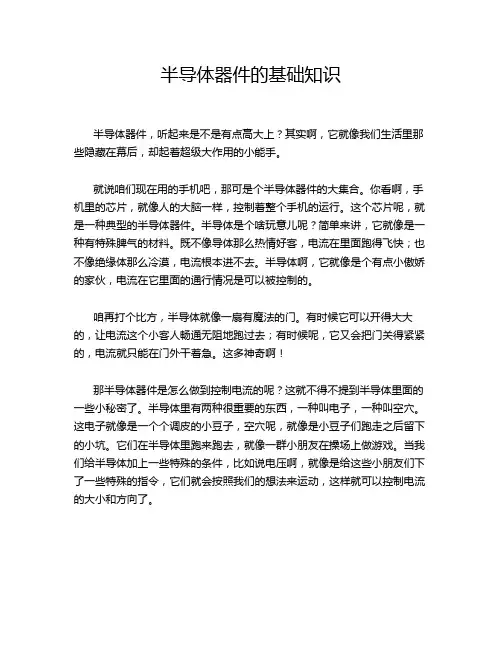

半导体器件的基础知识半导体器件，听起来是不是有点高大上？其实啊，它就像我们生活里那些隐藏在幕后，却起着超级大作用的小能手。

就说咱们现在用的手机吧，那可是个半导体器件的大集合。

你看啊，手机里的芯片，就像人的大脑一样，控制着整个手机的运行。

这个芯片呢，就是一种典型的半导体器件。

半导体是个啥玩意儿呢？简单来讲，它就像是一种有特殊脾气的材料。

既不像导体那么热情好客，电流在里面跑得飞快；也不像绝缘体那么冷漠，电流根本进不去。

半导体啊，它就像是个有点小傲娇的家伙，电流在它里面的通行情况是可以被控制的。

咱再打个比方，半导体就像一扇有魔法的门。

有时候它可以开得大大的，让电流这个小客人畅通无阻地跑过去；有时候呢，它又会把门关得紧紧的，电流就只能在门外干着急。

这多神奇啊！那半导体器件是怎么做到控制电流的呢？这就不得不提到半导体里面的一些小秘密了。

半导体里有两种很重要的东西，一种叫电子，一种叫空穴。

这电子就像是一个个调皮的小豆子，空穴呢，就像是小豆子们跑走之后留下的小坑。

它们在半导体里跑来跑去，就像一群小朋友在操场上做游戏。

当我们给半导体加上一些特殊的条件，比如说电压啊，就像是给这些小朋友们下了一些特殊的指令，它们就会按照我们的想法来运动，这样就可以控制电流的大小和方向了。

像二极管这种半导体器件，就像是一个非常有原则的小卫士。

它只允许电流从一个方向通过，就像一个单行道。

如果电流想从反方向走，哼，二极管就会把它挡得死死的。

这在电路里可太有用了。

比如说在给电池充电的时候，就可以利用二极管的这个特性，防止电流倒流，保护电池不被损坏。

这就好比是在一条河上建了一个只能单向流水的小水坝，水只能按照我们想要的方向流，多聪明的设计啊。

还有三极管呢，这个家伙就更厉害了。

它就像是一个电流的小指挥官。

一点点小的电流变化，经过三极管这么一放大，就会变成很大的电流变化。

这就像我们在舞台上用一个小喇叭，本来很小的声音，通过喇叭一放大，就变得震耳欲聋了。

半导体重要基础知识点
半导体是指具有介于导体和绝缘体之间电导率的材料。

它在现代电子
学中起着重要的作用，广泛应用于各种电子器件和技术中。

在学习半
导体的基础知识时，以下几个关键概念是不可或缺的。

1. 能带理论：
能带理论是解释半导体电导性质的基础。

它将固体材料中电子的能量
划分为能量带，包括导带和禁带。

导带中的电子可以自由移动，导致
材料具备良好的导电性；而禁带中没有电子，因此电子无法自由移动。

2. 纯净半导体：
纯净半导体由单种原子构成，并且没有杂质。

其中，硅是最常用的半
导体材料之一。

纯净的半导体通常表现为绝缘体，因为其禁带宽度较大，电子无法跃迁到导带。

3. 杂质掺杂：
为了改变半导体的导电性质，可以通过掺杂过程引入杂质。

其中，掺
入五价元素（如磷、砷）的半导体称为n型半导体，因为杂质的额外
电子可以增加导电性能；而掺入三价元素（如硼、铝）的半导体称为p 型半导体，因为杂质的缺电子位可以增加导电性能。

4. PN 结：
PN结是由n型半导体和p型半导体相接触而形成的结构。

在PN结中，形成了一个漏斗状的能带结构，其中P区域的缺电子位和N区域的额
外电子形成了势垒。

这个势垒可以控制电子的流动，使得PN结可以用
于逻辑门、二极管等电子器件中。

半导体作为现代电子技术的基础之一，无论是手机、计算机还是各种
智能设备，都离不开半导体器件的应用。

因此，熟悉半导体的基础知识对于理解和应用现代科技至关重要。

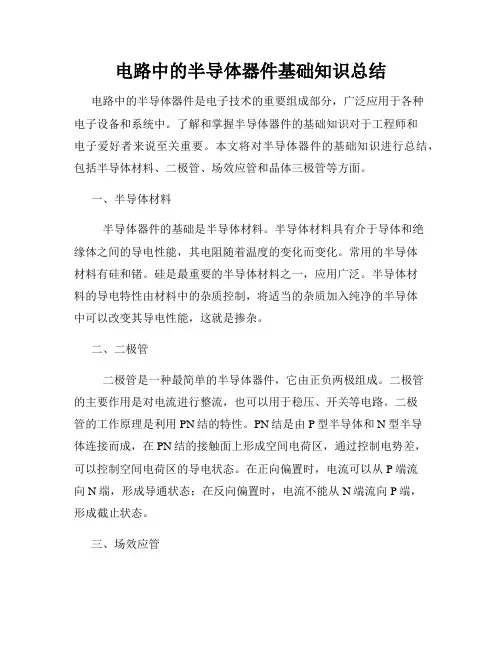

电路中的半导体器件基础知识总结电路中的半导体器件是电子技术的重要组成部分，广泛应用于各种电子设备和系统中。

了解和掌握半导体器件的基础知识对于工程师和电子爱好者来说至关重要。

本文将对半导体器件的基础知识进行总结，包括半导体材料、二极管、场效应管和晶体三极管等方面。

一、半导体材料半导体器件的基础是半导体材料。

半导体材料具有介于导体和绝缘体之间的导电性能，其电阻随着温度的变化而变化。

常用的半导体材料有硅和锗。

硅是最重要的半导体材料之一，应用广泛。

半导体材料的导电特性由材料中的杂质控制，将适当的杂质加入纯净的半导体中可以改变其导电性能，这就是掺杂。

二、二极管二极管是一种最简单的半导体器件，它由正负两极组成。

二极管的主要作用是对电流进行整流，也可以用于稳压、开关等电路。

二极管的工作原理是利用PN结的特性。

PN结是由P型半导体和N型半导体连接而成，在PN结的接触面上形成空间电荷区，通过控制电势差，可以控制空间电荷区的导电状态。

在正向偏置时，电流可以从P端流向N端，形成导通状态；在反向偏置时，电流不能从N端流向P端，形成截止状态。

三、场效应管场效应管是一种三电极器件，由栅极、漏极和源极组成。

场效应管的工作原理是利用栅极电场的调控作用来控制漏极和源极之间的电流。

常用的场效应管有MOSFET（金属氧化物半场效应晶体管）和JFET（结型场效应晶体管）等。

MOSFET主要由金属栅极、绝缘层和半导体构成，栅极电压的变化可以控制漏极和源极之间的电流；JFET 主要由PN结构成，通过栅极电压的变化来控制漏极和源极之间的空间电荷区的导电状态。

四、晶体三极管晶体三极管是一种三电极器件，由发射极、基极和集电极组成。

晶体三极管的主要作用是放大和控制电流。

晶体三极管的工作原理是利用少数载流子在不同电极之间的输运和扩散来实现，发射极和基极之间的电流变化可以通过集电极和基极之间的电流放大。

晶体三极管有NPN型和PNP型两种，其中NPN型的晶体三极管发射极和基极连接为N型半导体，集电极为P型半导体；PNP型的晶体三极管发射极和基极连接为P型半导体，集电极为N型半导体。

半导体基础知识1. 半导体的概念与分类1.1 半导体的定义半导体是一种电导率介于导体和绝缘体之间的材料，其电导率会随着外界条件（如温度、光照、掺杂等）的变化而变化。

常见的半导体材料有硅（Si）、锗（Ge）、砷化镓（GaAs）等。

1.2 半导体的分类根据半导体材料的类型，可分为元素半导体和化合物半导体。

•元素半导体：如硅（Si）、锗（Ge）等。

•化合物半导体：如砷化镓（GaAs）、氮化镓（GaN）、碳化硅（SiC）等。

根据导电类型，半导体可分为n型半导体和p型半导体。

•n型半导体：掺杂有五价元素（如磷、砷等）的半导体材料。

•p型半导体：掺杂有三价元素（如硼、铝等）的半导体材料。

2. 半导体物理基础2.1 能带结构半导体的导电性能与其能带结构密切相关。

一个完整的周期性晶体结构可以分为价带、导带和禁带。

•价带：充满电子的能量状态所在的带，电子的能量低于价带顶。

•导带：电子的能量高于导带底时，可以自由移动的状态所在的带。

•禁带：价带和导带之间的区域，电子不能存在于这个区域。

2.2 掺杂效应掺杂是向半导体材料中引入少量其他元素，以改变其导电性能的过程。

掺杂分为n型掺杂和p型掺杂。

•n型掺杂：向半导体中引入五价元素，如磷、砷等，使得半导体中的自由电子浓度增加。

•p型掺杂：向半导体中引入三价元素，如硼、铝等，使得半导体中的空穴浓度增加。

2.3 载流子在半导体中，自由电子和空穴是载流子，负责导电。

n型半导体中的载流子主要是自由电子，而p型半导体中的载流子主要是空穴。

2.4 霍尔效应霍尔效应是研究半导体中载流子运动的一种重要物理现象。

当半导体中的载流子在外加磁场作用下发生偏转时，会在半导体的一侧产生电势差，即霍尔电压。

3. 半导体器件3.1 半导体二极管半导体二极管（DIODE）是一种具有单向导电性的半导体器件。

它由p型半导体和n型半导体组成，形成PN结。

当外界电压正向偏置时，二极管导通；反向偏置时，二极管截止。

半导体器件重要知识点总结一、半导体基础知识1. 半导体的概念及特性：半导体是指导电性介于导体和绝缘体之间的一类材料。

由于半导体材料的导电性能受温度、光照等外部条件的影响比较大，它可以在不同的条件下表现出不同的导电特性。

半导体材料常见的有硅、锗等。

2. P型半导体和N型半导体：P型半导体是指在半导体材料中掺入了3价元素，如硼、铝等，使其成为带正电荷的空穴主导的半导体材料。

N型半导体是指在半导体材料中掺入了5价元素，如磷、砷等，使其成为自由电子主导的半导体材料。

3. 掺杂：半导体器件在制造过程中一般都要进行掺杂，以改变其导电性能。

掺杂分为N型掺杂和P型掺杂，通过掺杂可以使半导体材料的导电性能得到调控，从而获得所需要的电子特性。

4. pn结：pn结是指将P型半导体和N型半导体直接连接而成的结构，它是构成各类半导体器件的基础之一。

pn结具有整流、发光、光电转换等特性，在各类器件中得到了广泛的应用。

二、半导体器件的基本知识1. 二极管（Diode）：二极管是一种基本的半导体器件，它采用pn结的结构，在正向偏置时可以导通，而在反向偏置时则将电流阻断。

二极管在各类电子电路中具有整流、电压稳定、信号检测等重要作用。

2. 晶体管（Transistor）：晶体管是一种由半导体材料制成的三电极器件，它采用多个pn结的结构，其主要功能是放大信号、开关电路和稳定电路等。

晶体管在各类电子器件中扮演着至关重要的作用，是现代电子技术的重要组成部分。

3. 集成电路（IC）：集成电路是将大量的半导体器件集成在一块半导体芯片上的器件，它可以实现各种功能，如存储、计算、通信等。

集成电路在现代电子技术中已成为了各类电子产品不可或缺的一部分，是现代电子产品的核心之一。

4. MOS场效应管（MOSFET）：MOSFET是一种基于金属-氧化物-半导体的结构的场效应晶体管，它在功率控制、开关电路、放大器等方面有着重要的应用。

MOSFET在各类电源、电动机控制等领域得到了广泛的应用。

半导体主要知识点总结一、半导体的基本概念1.1半导体的定义与特点：半导体是介于导体和绝缘体之间的一类材料，具有介于导体和绝缘体之间的电阻率。

与导体相比，半导体的电阻率较高；与绝缘体相比，半导体的电子传导性能较好。

由于半导体具有这种特殊的电学性质，因此具有重要的电子学应用价值。

1.2半导体的晶体结构：半导体晶体结构通常是由离子键或共价键构成的晶体结构。

半导体的晶体结构对其电学性质有重要的影响，这也是半导体电学性质的重要基础。

1.3半导体的能带结构：半导体的电学性质与其能带结构密切相关。

在半导体的能带结构中，通常存在导带和价带，以及禁带。

导带中的载流子为自由电子，价带中的载流子为空穴，而在禁带中则没有载流子存在。

二、半导体的掺杂和电子输运2.1半导体的掺杂：半导体的电学性质可以通过掺杂来调控。

通常会向半导体中引入杂质原子，以改变半导体的电学性质。

N型半导体是指将少量的五价杂质引入四价半导体中，以增加自由电子的浓度。

P型半导体是指将少量的三价杂质引入四价半导体中，以增加空穴的浓度。

2.2半导体中的载流子输运：在半导体中，载流子可以通过漂移和扩散两种方式进行输运。

漂移是指载流子在电场作用下移动的过程，而扩散是指载流子由高浓度区域向低浓度区域扩散的过程。

这两种过程决定了半导体材料的电学性质。

三、半导体器件与应用3.1二极管：二极管是一种基本的半导体器件，由N型半导体和P型半导体组成。

二极管具有整流和选择通道的功能，是现代电子设备中广泛应用的器件之一。

3.2晶体管：晶体管是一种由多个半导体材料组成的器件。

它通常由多个P型半导体、N型半导体和掺杂层组成。

晶体管是目前电子设备中最重要的器件之一，具有放大、开关和稳定电流等功能。

3.3集成电路：集成电路是将大量的电子器件集成在一块芯片上的器件。

它是现代电子设备中最重要的组成部分之一，可以实现各种复杂的功能，如计算、存储和通信等。

3.4发光二极管：发光二极管是一种将电能转化为光能的半导体器件，具有高效、省电和寿命长的特点。

半导体器件的基本知识半导体器件是现代电子技术中最基础的元件之一，广泛应用于各种电子设备中。

它们起到控制电流流动和信号放大的关键作用。

本文将介绍半导体器件的基本知识，包括其种类、工作原理和应用领域。

一、半导体器件的种类半导体器件主要包括二极管、晶体管和场效应管等。

其中，二极管是一种最简单的半导体器件，它由P型半导体和N型半导体组成。

晶体管是一种三层结构的半导体器件，包括发射极、基极和集电极。

场效应管是一种基于电场控制电流的半导体器件，具有高输入阻抗和低输出阻抗的特点。

二、半导体器件的工作原理半导体器件的工作原理基于PN结的特性。

在二极管中，当正向偏置时，P区的空穴和N区的电子会相互扩散，形成电流。

而在反向偏置时，由于PN结的势垒，电流无法通过。

晶体管的工作原理则是基于通过基极电流来控制集电极电流的放大作用。

场效应管则是通过控制栅极电压来改变源极和漏极之间的电导率。

三、半导体器件的应用领域半导体器件在电子技术领域有着广泛的应用。

例如，二极管广泛应用于整流电路、频率倍增器和光电检测等方面。

晶体管则被用于放大电路、开关电路和振荡电路等。

场效应管则常用于高频放大器、功率放大器和模拟开关等领域。

四、半导体器件的进展和挑战随着科技的进步，半导体器件也在不断发展和演变。

从传统的硅基半导体器件到最近兴起的宽禁带半导体器件，如碳化硅和氮化镓等，半导体技术正不断突破传统的物理极限。

然而，半导体器件也面临着一些挑战，如热量管理、功耗和可靠性等方面的问题。

总结：半导体器件是现代电子技术中不可或缺的重要组成部分。

通过了解半导体器件的基本知识，我们可以更好地理解其工作原理和应用领域。

随着科技的不断发展，半导体器件将继续发挥重要作用，并不断推动着电子技术的进步与创新。
