数据流示例

系统的数据流图与数据字典实例作为示例，为简单起见，我们只考虑人机分工。

此处的数据流图是计算机化的帐务处理系统中涉及到计算机部分的数据流图，人工完成的部分将不做反应。

例如：计算机没有能力审核原始凭证、填制记账凭证，这些工作必须由人来完成，因此进入系统（系统的自动化部分）的应该是记账凭证而不是原始凭证。

银行对帐单仍然是系统的输入数据流，原有的输出数据流系统也必须提供。

图1 系统的顶层数据流图图2 系统的第一层分解图记账凭证进入计算机系统需要进行输入操作，而且由于记账凭证本身可能出错，或输入过程中可能发生错误，因此系统必须提供对已输入的记账凭证的修改功能和审核功能，审核通过的记账凭证才能够记账。

据此，对“凭证处理”分解得到第二层分解图，该分解图由凭证输入、凭证修改和凭证审核三个处理构成。

如果记账凭证是由操作人员直接根据原始凭证用计算机填制，则凭证处理还应该包含一个打印记账凭证的处理。

图3 系统第二层分解图之一（图1）在系统中，登帐处理由计算机完成，其分解的流程图与原来一致。

图4 系统第二层分解图之二（图2）图5系统第二层分解图之三（图3）图6 系统第二层分解图之四（图4）8.1.3 数据字典数据字典的作用是对数据流图中的各种成分进行详细说明，作为数据流图的细节补充，和数据流图一起构成完整的系统需求模型。

数据字典一般应包括对数据项，数据结构、数据存储和数据处理的说明。

以下列出本系统的主要数据字典条目。

1. 数据项条目数据项编号：D01-001数据项名称：凭证编号别名：凭证流水号符号名：PZBH数据类型：数值型长度：4取值围：1~9999其余略。

2. 数据结构条目数据结构编号：DS01-003数据结构名称：会计分录别名：分录简述：记帐凭证的基本组成成分组成：科目代码+借贷方向+金额其余略。

3. 数据存储条目数据存储编号：F01数据存储名称：记账凭证来源：由凭证处理产生组成：凭证日期+凭证类别+凭证编号+附件数+{会计分录}+制证+主管+审核数据存储编号：F02数据存储名称：现金日记账来源：由登记现金日记账产生组成：凭证日期+凭证类别+凭证编号+摘要+借方金额+贷方金额+余额方向+余额数据存储编号：F03数据存储名称：银行日记账来源：由登记银行日记账产生组成：凭证日期+凭证类别+凭证编号+摘要+借方金额+贷方金额+余额方向+余额数据存储编号：F04数据存储名称：明细账来源：由登记明细账产生组成：科目代码+凭证日期+凭证类别+凭证编号+摘要+借方金额+贷方金额+余额方向+余额数据存储编号：F05数据存储名称：总账来源：由登记总账产生组成：{科目代码+年份+月份+期初余额方向+期初余额+本期借方发生额+ 本期贷方发生额+本期余额方向+本期余额}其余略。

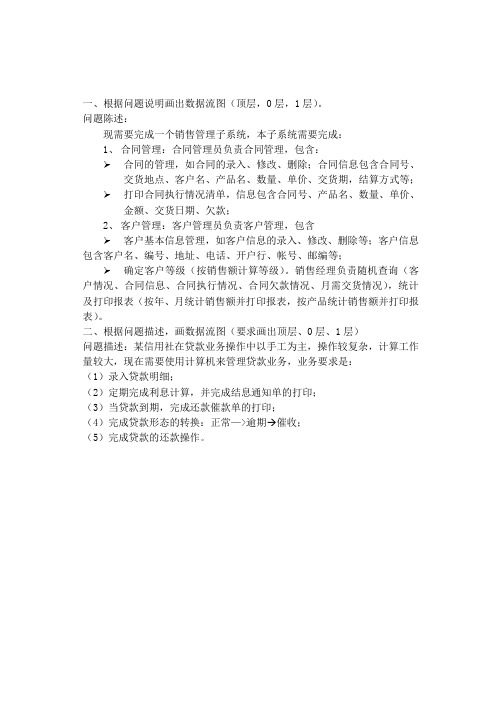

一、根据问题说明画出数据流图（顶层，0层，1层）。

问题陈述：
现需要完成一个销售管理子系统，本子系统需要完成：
1、合同管理：合同管理员负责合同管理，包含：
合同的管理，如合同的录入、修改、删除；合同信息包含合同号、交货地点、客户名、产品名、数量、单价、交货期，结算方式等；
打印合同执行情况清单，信息包含合同号、产品名、数量、单价、金额、交货日期、欠款；
2、客户管理：客户管理员负责客户管理，包含
客户基本信息管理，如客户信息的录入、修改、删除等；客户信息包含客户名、编号、地址、电话、开户行、帐号、邮编等；
确定客户等级（按销售额计算等级）。

销售经理负责随机查询（客户情况、合同信息、合同执行情况、合同欠款情况、月需交货情况），统计及打印报表（按年、月统计销售额并打印报表，按产品统计销售额并打印报表）。

二、根据问题描述，画数据流图（要求画出顶层、0层、1层）
问题描述：某信用社在贷款业务操作中以手工为主，操作较复杂，计算工作量较大，现在需要使用计算机来管理贷款业务，业务要求是：
（1）录入贷款明细；
（2）定期完成利息计算，并完成结息通知单的打印；
（3）当贷款到期，完成还款催款单的打印；
（4）完成贷款形态的转换：正常—>逾期→催收；
（5）完成贷款的还款操作。

1、顶层数据流图
2、0层数据流图
3、1层数据流
1、顶层数据流图
2、0层数据流
3、1层数据流。

图形目录图23.1 企业销售管理业务的第一层数据流图 (3)图23.2销售基础数据管理业务数据流图（第二层数据流） (4)图23.3销售计划管理业务数据流图（第二层数据流） (4)图23.4销售订单管理业务数据流图（第二层数据流） (5)图23.5销售收发货管理业务数据流图（第二层数据流） (5)图23.6销售服务管理业务数据流图（第二层数据流） (6)图23.7企业销售管理E—R关系图 (6)图23.8销售管理系统的功能模块图 (7)图24.1 企业采购管理数据流程图 (8)图24.2采购基础数据管理数据流程图(第二层数据流) (9)图24.3采购计划管理数据流程图(第二层数据流) (9)图24.4采购订单处理数据流程图(第二层数据流) (10)图24.5采购收货管理数据流程图(第二层数据流) (10)图24.6采购系统实体关系图 (11)图24.7采购系统模块图 (12)图25.1 企业库存管理第一层数据流图 (13)图25.2库存基础数据管理数据流图(第二层数据流) (14)图25.3库存处理数据流图(第二层数据流) (14)图25.4入库处理展开数据流图(第三层数据流) (15)图25.5出库处理展开数据流图(第三层数据流) (15)图25.6企业库存管理E—R关系图 (16)图25.7库存管理系统功能模块图 (17)图26.1 制造标准管理业务数据流图 (18)图26.2制造标准管理实体关系图 (18)图26.3制造标准管理功能模块图 (19)图27.1 计划管理业务数据流图 (20)图27.2主生产计划管理业务数据流图（第二层数据流程图） (20)图27.3物料需求计划管理业务数据流图第二层数据流程图） (21)图27.4能力需求计划管理业务数据流图第二层数据流程图） (21)图27.5计划管理实体关系 (22)图27.6计划管理功能模块图 (23)图28.1 企业车间管理第一层数据流图 (24)图28.2车间任务管理系统数据流程图 (24)图28.3生产工票管理数据流程图 (25)图28.4车间物料管理数据流程图 (25)图28.5车间完工管理数据流程图 (25)图28.6企业生产管理E—R关系图 (26)图28.7车间管理系统功能模块图 (27)图29.1 JIT生产管理数据流程图 (28)图29.2JIT计划管理数据流程图（第二层数据流程图） (28)图29.3JIT系统维护数据流程图（第二层数据流程图） (29)图29.4JIT生产管理数据流程图（第二层数据流程图） (29)图29.5JIT系统实体关系图 (30)图29.6JIT功能模块图 (30)30.1 质量管理数据流程图（简化） (31)图30.2质量管理基本数据维护数据流程图（第二层） (31)图30.3质量管理质量标准数据流程图（第二层） (32)图30.4质量管理质量检验数据流程图（第二层） (32)图30.5质量管理系统的实体关系 (32)图30.6质量管理功能模块图 (33)图31.1 企业财务管理业务数据流图（简化） (34)图31.2财务管理系统的功能模块图 (35)图32.1 人力资源管理数据流程图 (36)图32.2人事管理数据流程图（第二层） (36)图32.3人力资源计划管理数据流程图（第二层） (37)图32.4招聘管理数据流程图（第二层） (37)图32.5培训管理数据流程图（第二层） (37)图32.6人力资源测评数据流程图（第二层） (38)图32.7人力资源管理的实体关系 (38)图32.8人力资源管理功能模块图 (39)图33.1设备与仪器管理业务数据流程图 (40)图33.2设备与仪器基本资料管理数据流程图(第二层,可继续展开) (40)图33.3设备与仪器业务管理数据流程图（第二层数据流） (41)图33.4设备管理实体关系图 (41)图33.5设备管理功能模块图 (42)图23.1 企业销售管理业务的第一层数据流图图23.2 销售基础数据管理业务数据流图（第二层数据流）图23.3 销售计划管理业务数据流图（第二层数据流）图23.4 销售订单管理业务数据流图（第二层数据流）图23.5 销售收发货管理业务数据流图（第二层数据流）图23.6 销售服务管理业务数据流图（第二层数据流）图23.7 企业销售管理E—R关系图图23.8 销售管理系统的功能模块图图24.1 企业采购管理数据流程图图24.2 采购基础数据管理数据流程图(第二层数据流)图24.3 采购计划管理数据流程图(第二层数据流)图24.4 采购订单处理数据流程图(第二层数据流)图24.5 采购收货管理数据流程图(第二层数据流)图24.6 采购系统实体关系图图24.7 采购系统模块图图25.1 企业库存管理第一层数据流图数据输入图25.2 库存基础数据管理数据流图(第二层数据流)图25.3 库存处理数据流图(第二层数据流)图25.4 入库处理展开数据流图(第三层数据流)图25.5 出库处理展开数据流图(第三层数据流)图25.6 企业库存管理E—R关系图图25.7 库存管理系统功能模块图图26.1 制造标准管理业务数据流图图26.2 制造标准管理实体关系图图26.3 制造标准管理功能模块图图27.1 计划管理业务数据流图图27.2 主生产计划管理业务数据流图（第二层数据流程图）图27.3 物料需求计划管理业务数据流图第二层数据流程图）图27.4 能力需求计划管理业务数据流图第二层数据流程图）图27.5 计划管理实体关系图27.6 计划管理功能模块图图28.1 企业车间管理第一层数据流图图28.3 生产工票管理数据流程图图28.5 车间完工管理数据流程图图28.6 企业生产管理E—R关系图图28.7 车间管理系统功能模块图图29.1 JIT生产管理数据流程图图29.2 JIT计划管理数据流程图（第二层数据流程图）图29.3 JIT系统维护数据流程图（第二层数据流程图）图29.4 JIT生产管理数据流程图（第二层数据流程图）图29.5 JIT系统实体关系图图29.6 JIT功能模块图30.1 质量管理数据流程图（简化）图30.2 质量管理基本数据维护数据流程图（第二层）图30.3 质量管理质量标准数据流程图（第二层）图30.4 质量管理质量检验数据流程图（第二层）图30.5 质量管理系统的实体关系图30.6 质量管理功能模块图图31.1 企业财务管理业务数据流图（简化）图31.2 财务管理系统的功能模块图图32.1 人力资源管理数据流程图图32.2 人事管理数据流程图（第二层）图32.3 人力资源计划管理数据流程图（第二层）图32.4 招聘管理数据流程图（第二层）图32.6 人力资源测评数据流程图（第二层）图32.7 人力资源管理的实体关系图32.8 人力资源管理功能模块图图33.1设备与仪器管理业务数据流程图图33.2设备与仪器基本资料管理数据流程图(第二层, 可继续展开)图33.3设备与仪器业务管理数据流程图（第二层数据流）图33.4 设备管理实体关系图图33.5 设备管理功能模块图。

网上作业提‎交与管理系‎统的顶层数‎据流图其中：数据流A：账号和密码‎数据流B：作业申请数据流C1‎：需要完成的‎作业数据流C2‎：完成的作业‎数据流D：作业成绩存储E：作业成绩统‎计文件决策表行李重量W＞30W≤30是否国内乘客头等舱其他舱国内国外免费是否头等舱(W－30)×4(W－30)×6头等舱其他舱是否头等舱(W－30)×8(W－30)×12需求分析文‎档超市进货管‎理系统的开‎发主要涉及‎到商品信息‎的管理、供应商信息‎的管理、订单信息的‎管理、库存信息的‎管理、商品分类信‎息的管理五‎大功能的数‎据管理。

商品信息管‎理包括添加‎商品、删除商品、修改商品信‎息、浏览商品信‎息。

供应商信息‎管理包括添‎加供应商、删除供应商‎、修改供应商‎信息、浏览供应商‎信息、浏览供应商‎与商品间关‎系。

订单信息管‎理包括添加‎订单、删除订单、修改订单信‎息、浏览订单信‎息。

库存信息管‎理包括添加‎商品库存、删除商品库‎存、修改商品库‎存信息、浏览商品库‎存信息。

商品分类信‎息管理包括‎添加商品分‎类信息、删除商品分‎类信息、修改商品分‎类信息、浏览商品分‎类信息。

一、功能需求(1) 商品管理---对所有商品‎信息进行管‎理。

(2) 供应商管理‎---对购物车和‎订单信息的‎维护。

(3) 订单管理---对订单和订‎单中书籍打‎印信息的更‎新与管理。

(4) 库存管理---对后台用户‎进行管理添‎加、删除以及修‎改信息。

(5) 商品分类管‎理---对数据库进‎行备份和恢‎复。

二、性能需求(1) 系统中的软‎件不构成对‎人身健康的‎损害。

(2) 系统中的软‎件失效时不‎造成财产的‎损失。

(3) 系统中的软‎件失效时不‎造成环境的‎破坏。

(4) 系统中的软‎件可以每天‎使24小时‎，每年使用3‎65天。

(5) 系统中的软‎件故障率小‎于等于5%。

(6) 用户输入错‎误信息时系‎统应提示不‎应崩溃。
