数据流图案例

一、请画出业务处理流程图：
某企业物资管理业务处理过程：
车间填写领料单到仓库领料，库长根据用料计划审批领料单，未批准的退回车间。

库工收到已批准的领料单后，首先查阅库存账，若有货，则通知车间前来领取所需物料，并登记用料流水账；否则将缺货通知采购人员。

采购人员根据缺货通知，查阅订货合同单，若已订货，则向订货单位发出催货请求，否则就临时申请补充订货。

供货单位发出货物后，立即向订货单位发出提货通知。

采购人员收到提货通知单后，就可以办理入库手续。

库工验收入库，并通知车间领料。

库工还要依据库存账和用料流水账定期生成库存的报表，呈送有关部门。

1．某企业物资管理业务流程图
图例说明：
外部实体
处理
文档资料
传递
二、请画出如下订货系统数据流图。

仓库管理员根据手边的货品清单对库房中的货品进行盘点，盘点结果产生实物清单，库房的有关管理人员将实物清单与库存台帐核对，如有差异则更新库存台帐。

库房主管再根据更新后的库存台帐以及销售部门提供的用户订货信息编制订货单，交给采购部进行下一步的进货处理。

2．订货系统数据流图
1、外部实体3、数据流
2、处理4、数据存储
S。

一.数据流图的绘制：学生成绩管理系统
(1)画顶层数据流图。

通常把整个系统当作一个大的加工，标出系统的输入、输出及数据的源点与汇点。

图1 学生成绩管理系统的顶层DFD
图2 学生成绩管理系统的分层DFD
(3)画第三层数据流图。

第二层数据流图中的加工细节还不够清晰，需要把每个加工继续
图2.7 学生成绩管理系统查询细化DFD
图3 学生成绩管理系统编辑细化DFD
图4 学生成绩管理系统统计细化DFD 二.层次方框图
图5 学生成绩管理系统层次方框图
三.Warnier 图
［|头条新闻 头版部分｛国内新闻 ［本
地新闻
|社论（1,1）
报纸（社论部分（读者来信Q ，3）
［讽刺漫画（0,1）
［体育新闻
副刊部分］商业新闻
广告
图6报纸编辑的Warnier 图及其细化
成破排序
按分数段统计
统计不及格情况
计篁平均成埼
查询课程成绩
查询班领成绩
查询学生成绩
删除成演
修
改成装
录入成蔑
<
'篮球新
闻
体育新闻＜ 足球新闻
、其他新
闻
'经营简讯
副刊部分，
商业新闻V
㊉
股市动态
、一般新闻
'招生信息
广告V
招聘信息
、一般广告
四.IPO图
图7学生成绩管理系统的IPO图
五.E-R图
图8学生成绩管理系统E-R图。

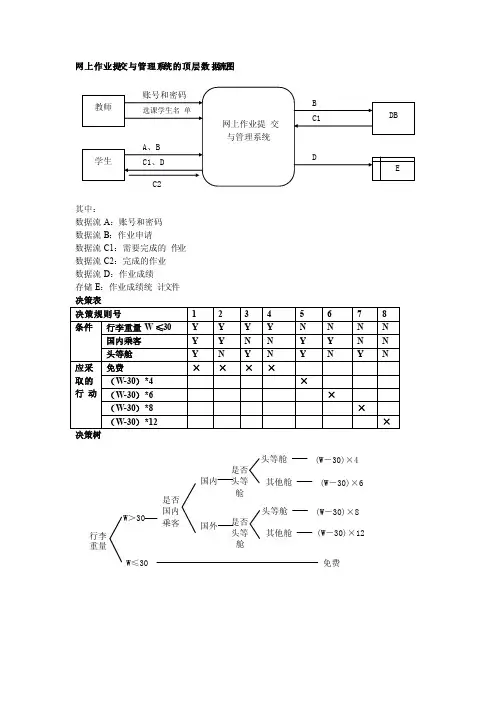

网上作业提‎交与管理系‎统的顶层数‎据流图其中：数据流A：账号和密码‎数据流B：作业申请数据流C1‎：需要完成的‎作业数据流C2‎：完成的作业‎数据流D：作业成绩存储E：作业成绩统‎计文件决策表行李重量W＞30W≤30是否国内乘客头等舱其他舱国内国外免费是否头等舱(W－30)×4(W－30)×6头等舱其他舱是否头等舱(W－30)×8(W－30)×12需求分析文‎档超市进货管‎理系统的开‎发主要涉及‎到商品信息‎的管理、供应商信息‎的管理、订单信息的‎管理、库存信息的‎管理、商品分类信‎息的管理五‎大功能的数‎据管理。

商品信息管‎理包括添加‎商品、删除商品、修改商品信‎息、浏览商品信‎息。

供应商信息‎管理包括添‎加供应商、删除供应商‎、修改供应商‎信息、浏览供应商‎信息、浏览供应商‎与商品间关‎系。

订单信息管‎理包括添加‎订单、删除订单、修改订单信‎息、浏览订单信‎息。

库存信息管‎理包括添加‎商品库存、删除商品库‎存、修改商品库‎存信息、浏览商品库‎存信息。

商品分类信‎息管理包括‎添加商品分‎类信息、删除商品分‎类信息、修改商品分‎类信息、浏览商品分‎类信息。

一、功能需求(1) 商品管理---对所有商品‎信息进行管‎理。

(2) 供应商管理‎---对购物车和‎订单信息的‎维护。

(3) 订单管理---对订单和订‎单中书籍打‎印信息的更‎新与管理。

(4) 库存管理---对后台用户‎进行管理添‎加、删除以及修‎改信息。

(5) 商品分类管‎理---对数据库进‎行备份和恢‎复。

二、性能需求(1) 系统中的软‎件不构成对‎人身健康的‎损害。

(2) 系统中的软‎件失效时不‎造成财产的‎损失。

(3) 系统中的软‎件失效时不‎造成环境的‎破坏。

(4) 系统中的软‎件可以每天‎使24小时‎，每年使用3‎65天。

(5) 系统中的软‎件故障率小‎于等于5%。

(6) 用户输入错‎误信息时系‎统应提示不‎应崩溃。

数据流程图和业务流程图案例1.采购部查询库存信息及用户需求，若商品的库存量不能满足用户的需要，则编制相应的采购订货单，并交送给供应商提出订货请求。

供应商按订单要求发货给该公司采购部，并附上采购收货单。

公司检验人员在验货后，发现货物不合格，将货物退回供应商，如果合格则送交库房。

库房管理员再进一步审核货物是否合格，如果合格则登记流水帐和库存帐目，如果不合格则交由主管审核后退回供应商。

画出物资订货的业务流程图。

2．在盘点管理流程中，库管员首先编制盘存报表并提交给仓库主管，仓库主管查询库存清单和盘点流水账，然后根据盘点规定进行审核，如果合格则提交合格盘存报表递交给库管员，由库管员更新库存清单和盘点流水账。

如果不合格则由仓库主观返回不合格盘存报表给库管员重新查询数据进行盘点。

根据以上情况画出业务流程图和数据流程图。

3.“进书”主要指新书的验收、分类编号、填写、审核、入库。

主要过程：书商将采购单和新书送采购员；采购员验收，如果不合格就退回，合格就送编目员；编目员按照国家标准进行的分类编号，填写包括书名，书号，作者、出版社等基本信息的入库单；库管员验收入库单和新书，如果合格就入库，并更新入库台帐；如果不合格就退回。

“售书”的流程：顾客选定书籍后，收银员进行收费和开收费单，并更新销售台帐。

顾客凭收费单可以将图书带离书店，书店保安审核合格后，放行，否则将让顾客到收银员处缴费。

画出“进书”和“售书”的数据流程图。

进书业务流程：书商采购单/新书采购员入库单退书单编目员合格新图书库管员入库单入库台帐进书数据流程：采购单审核P3.1编目处理p3.2入库单处理p3.3供应商F3.1采购单F3.2不合格采购单F3.3合格采购单F10入库单F3.4不合格入库单S2图书库存情况存档管理员F9入库够书清单F3.5合格入库清单售书业务流程：顾客新书收银员收费单销售台帐保安未收费的书收费单/书售书数据流程：收费处理P1.1审核处理P1.2E1顾客F6购书单计划F1.1收费单F1.2不合格收费单S02S01S03S04图书库存情况存档F4销售清单图书销售存档顾客需求图书情况存档顾客基本情况存档F4销售清单F5顾客需求图书清单F3顾客基本情况4.背景：若库房里的货品由于自然或其他原因而破损，且不可用的，需进行报损处理，即这些货品清除出库房。

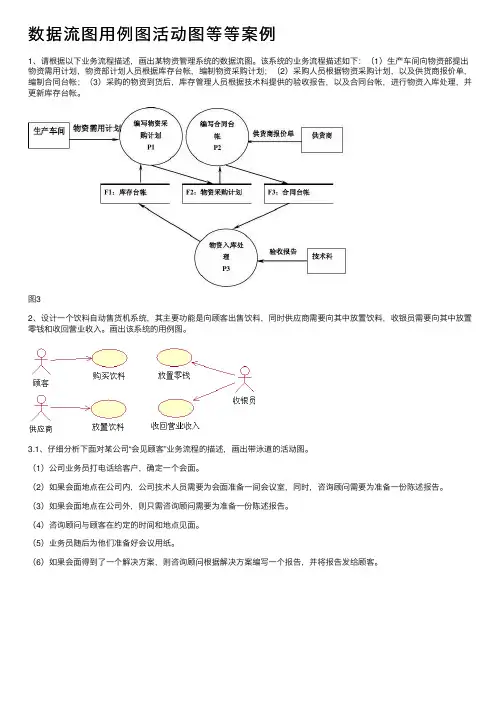

数据流图⽤例图活动图等等案例1、请根据以下业务流程描述，画出某物资管理系统的数据流图。

该系统的业务流程描述如下：（1）⽣产车间向物资部提出物资需⽤计划，物资部计划⼈员根据库存台帐，编制物资采购计划；（2）采购⼈员根据物资采购计划，以及供货商报价单，编制合同台帐；（3）采购的物资到货后，库存管理⼈员根据技术科提供的验收报告，以及合同台帐，进⾏物资⼊库处理，并更新库存台帐。

图32、设计⼀个饮料⾃动售货机系统，其主要功能是向顾客出售饮料，同时供应商需要向其中放置饮料，收银员需要向其中放置零钱和收回营业收⼊。

画出该系统的⽤例图。

3.1、仔细分析下⾯对某公司“会见顾客”业务流程的描述，画出带泳道的活动图。

（1）公司业务员打电话给客户，确定⼀个会⾯。

（2）如果会⾯地点在公司内，公司技术⼈员需要为会⾯准备⼀间会议室，同时，咨询顾问需要为准备⼀份陈述报告。

（3）如果会⾯地点在公司外，则只需咨询顾问需要为准备⼀份陈述报告。

（4）咨询顾问与顾客在约定的时间和地点见⾯。

（5）业务员随后为他们准备好会议⽤纸。

（6）如果会⾯得到了⼀个解决⽅案，则咨询顾问根据解决⽅案编写⼀个报告，并将报告发给顾客。

3.2 所谓基⾦定投指的是投资者在每个⽉固定的时间（如每⽉10⽇）以固定的⾦额（如1000元）投资到指定的开放式基⾦中，类似于银⾏的零存整取⽅式。

具体实现过程如下：定投约定的⽇期⼀到，系统⾸先检查客户设定的扣款账户余额，确认余额是否⾜够⽀付交易款项，如果⾜够，则扣交易款项，更新客户基⾦账户中基⾦的份额，交易成功，并且把交易扣款失败次数归零。

否则检查累计失败次数，如果累计失败次数超过三次，则停⽌扣款，并且更改交易情况为“停⽌扣款”。

请采⽤活动图模型对这个业务进⾏建模。

4、汽车可能处于“静⽌”和“⾏驶”状态，其中“⾏驶”状态可以在“前进”和“后退”状态之间转移，“⾏驶”状态⼜包括“⾼速”和“低速”状态之间的变化。

画出汽车的状态图。

5、找出并说明下⾯类图中的错误。

数据流图的示例
百货商店业务管理系统顶层数据流程图；
百货商店业务管理系统数据流程图一级分解；
销售处理二级数据流程；
采购处理二级数据流程；
会计处理二级数据流程；
练习：
1．请根据以下调查结果绘制计划部门的部分计划管理数据流图：计划部门根据各用料单位送来的物资贪领用计划汇总和编写成材料领用计划，保存起来，再根据此材料领用计划上的数据和材料消耗定额本上的数据计算和编写出限额发料文件保存起来。

下一步是根据限额发料文件打印出限额发料单交给保管员。

2．图6-21为配件公司业务流程简图，根据业务流程图画出配件公司管理信息系统的数据流程图。

3.绘制供应部门制定材料定购计划的数据流程图。

要求：数据加工环节不少于3个；图中元素必须命名。

供应部门收到计划科送来的生产计划，工艺科送来的材料消耗定额以及维修部门送来的维修用料计划，进行如下处理：
（1）计算生产用料。

由生产计划和材料消耗定额计算生产用料，生成生产用料表。

（2）计算材料总需用量。

由生产用料表及维修用料计划，计算材料总需用量。

（3）制定材料订购计划。

由材料需用总量、材料库存数据、订购合同等信息，制定材料订购计划，除保存外，分别送厂部及财务科。

4.将下面的判断表改成判断树。

5.根据对图书管理信息系统的调查资料，进行系统分析。

（1）画出系统业务流程图、数据流程图、数据字典，以及催还图书的决策树。

系统分析数据流图10例数据流图10例1.请根据以下描述画出某库存管理系统的数据流图。

该系统的数据流程描述如下：（1）首先，根据计划部门转来的收货通知单，和已存在的物资编码文件，建立物资采购单流水账；（2）然后，根据技术部门的物资验收报告和物资采购单流水账，更新物资台账文件；（3）最后，对物资台账分类汇总，将结果存储于物资总账文件中。

答：图.12.请根据以下描述画出系统的数据流图。

该子系统共有三个加工，（1）首先，根据生产计划、库存台账文件编制采购计划，建立采购计划文件；（2）其次，根据订货合同、采购计划文件，建立合同台帐文件；（3）最后，根据合同分类文件打印合同分类表。

答：3.请根据以下业务流程描述，画出某物资管理系统的数据流图。

该系统的业务流程描述如下：（1）生产车间向物资部提出物资需用计划，物资部计划人员根据库存台帐，编制物资采购计划；（2）采购人员根据物资采购计划，以及供货商报价单，编制合同台帐；（3）采购的物资到货后，库存管理人员根据技术科提供的验收报告，以及合同台帐，进行物资入库处理，并更新库存台帐。

答：4.请根据以下描述画出某设备管理系统的数据流图。

该系统的数据流程描述如下：（1）首先，根据技术科的验收报告，建立设备台帐；（2）然后，根据技术科的设备检修记录，更新设备台帐；（3）最后，对设备台帐分类汇总，打印输出统计报告。

答：图.35.请根据以下业务流程描述，画出某仓库管理系统的数据流图。

该系统的业务流程描述如下：（1）仓库管理员依据物资到货通知单，建立物资台帐；(2)领料人员向仓库管理员提交物资领用申请，库管员查询库存台帐并打印领料单；（3）月末进行物资盘点，生成并打印“物资收支存报表”。

答：图.56.请根据以下描述画出某教学管理系统的数据流图。

该系统的数据流程描述如下：(1)教学秘书将学生成绩单录入，形成学生成绩文件；(2)打印成绩单，交给学生；(3)依据学生成绩文件，对学生成绩进行综合分析，形成分析报告文件；(4)将分析报告打印出来，交给主管校长。

系统的数据流图与数据字典实例作为示例，为简单起见，我们只考虑人机分工。

此处的数据流图是计算机化的帐务处理系统中涉及到计算机部分的数据流图，人工完成的部分将不做反应。

例如：计算机没有能力审核原始凭证、填制记账凭证，这些工作必须由人来完成，因此进入系统（系统的自动化部分）的应该是记账凭证而不是原始凭证。

银行对帐单仍然是系统的输入数据流，原有的输出数据流系统也必须提供。

图1 系统的顶层数据流图图2 系统的第一层分解图记账凭证进入计算机系统需要进行输入操作，而且由于记账凭证本身可能出错，或输入过程中可能发生错误，因此系统必须提供对已输入的记账凭证的修改功能和审核功能，审核通过的记账凭证才能够记账。

据此，对“凭证处理”分解得到第二层分解图，该分解图由凭证输入、凭证修改和凭证审核三个处理构成。

如果记账凭证是由操作人员直接根据原始凭证用计算机填制，则凭证处理还应该包含一个打印记账凭证的处理。

图3 系统第二层分解图之一（图1）在系统中，登帐处理由计算机完成，其分解的流程图与原来一致。

图4 系统第二层分解图之二（图2）图5系统第二层分解图之三（图3）图6 系统第二层分解图之四（图4）8.1.3 数据字典数据字典的作用是对数据流图中的各种成分进行详细说明，作为数据流图的细节补充，和数据流图一起构成完整的系统需求模型。

数据字典一般应包括对数据项，数据结构、数据存储和数据处理的说明。

以下列出本系统的主要数据字典条目。

1. 数据项条目数据项编号：D01-001数据项名称：凭证编号别名：凭证流水号符号名：PZBH数据类型：数值型长度：4取值范围：1~9999其余略。

2. 数据结构条目数据结构编号：DS01-003数据结构名称：会计分录别名：分录简述：记帐凭证的基本组成成分组成：科目代码+借贷方向+金额其余略。

3. 数据存储条目数据存储编号：F01数据存储名称：记账凭证来源：由凭证处理产生组成：凭证日期+凭证类别+凭证编号+附件张数+{会计分录}+制证+主管+审核数据存储编号：F02数据存储名称：现金日记账来源：由登记现金日记账产生组成：凭证日期+凭证类别+凭证编号+摘要+借方金额+贷方金额+余额方向+余额数据存储编号：F03数据存储名称：银行日记账来源：由登记银行日记账产生组成：凭证日期+凭证类别+凭证编号+摘要+借方金额+贷方金额+余额方向+余额数据存储编号：F04数据存储名称：明细账来源：由登记明细账产生组成：科目代码+凭证日期+凭证类别+凭证编号+摘要+借方金额+贷方金额+余额方向+余额数据存储编号：F05数据存储名称：总账来源：由登记总账产生组成：{科目代码+年份+月份+期初余额方向+期初余额+本期借方发生额+ 本期贷方发生额+本期余额方向+本期余额}其余略。

数据流图（示例）
系统流图虽然在一定程度上表达了信息的流动和存储情况，但要想描述出信息流和数据从输入移动到输出的过程中所经受的变换，必须把信息的流动、加工、存储等过程流抽象出来，得出组织中信息流的综合情况，描述这种情况的就是数据流图。

数据流图是组织中信息运动的抽象，是管理信息系统逻辑模型的主要形式。

数据流图（DFD）是一种图形化技术，它描绘信息流和数据从输入移动到输出的过程中所经受的变换。

在数据流图中没有任何具体的物理部件，它只是描绘数据在软件中流动和被处理的逻辑过程，具有直观、形象、易理解的优点。

数据流图有以下四种基本元素组成，它们的图形符号说明如下：
变换数据的处理数据的源点/终点
数据存储数据流
图1 数据流图的图形符号
1 系统顶层数据流图
图2 顶层数据流图
2系统0层数据流图
图3系统0层数据流图对图3中的数据流描述如下：
F1：用户信息
F2：课程相关数据
F3：测试题
F4：网络课件数据
F5：课程信息
F6：测试过程数据
F7：学生答案
F8：学生的学习及测试情况
F9：学习进度
F10：测试成绩
3 系统1层数据流图
图4系统1层数据流图（用户管理）对图4中的数据流描述如下：
F1：用户名，密码
F2：用户基本信息
F3：课程用户信息
F4：课程学生信息
F5：课程教师信息
图5系统1层数据流图（课程管理）
图6系统1层数据流图（在线测试过程控制）
图7系统1层数据流图（信息反馈）。
