关于电动机保护电器的选用

JD-5系列电动机综合保护器JD-5(B)系列电动机综合保护器，适用于额定频率50Hz ，额定工作电压AC380V/ AC220V ，额定工作电流0.5A~100A 的长期工作制或间断工作制中，保护器通常与交流接触器配合使用，可对三相电动机在运行中所出现的断相、过载等故障按照产品设定的要求来分断电动机的主电路从而实现了保护。

保护器设有运行、断相和过载指示及报警功能, 可随时显示电动机的运行状况。

产品符合：GB/T 14048.4 标准。

□ 周围空气温度：周围空气温度不超过+40℃，且其24h 内其平均温度值不超过+35℃；周围 空气温度下限为-5℃；□ 海拔高度：不超过2000m ；□ 湿度：大气条件最高温度为+40℃时，空气的相对湿度不超过50%；在较低的温度下可以允 许有较高的相对湿度，例如20℃时达90%。

对由于温度变化偶尔产生的凝露应采取适当的 措施；□ 污染等级：3；□ 安装面与垂直面的斜度不大于±5°；□ 在无爆炸危险介质，且介质中无足以腐蚀金属和破坏绝缘的气体及较多导电尘埃存在的地方。

□ 在有防雨雪设备及没有充满水蒸汽的地方；□ 在无显著动摇、冲击和振动的地方。

正常工作条件和安装条件产品概述选型指南247248表1表2表3表4保护器具有断相和过载保护功能。

□ 保护器的三个指示灯分别指示运行、过载和断相工作状态。

□ 保护器具有整定电流连续可调装置。

□ 保护器的主电路:采用穿芯式接线方式。

□ 保护器的脱扣级别：10；。

□ 保护器的安装方式：与产品底板平面螺丝钉独立安装。

□ 额定工作电压AC220V ±10%或AC380V ±10%□ 额定频率：50Hz□ 电寿命：继电器的电寿命为AC-15(6万次)DC-13(3万次)□ 机械寿命:继电器的机械寿命为30万次.□ A 3P 主要技术数据控制电源电压接线图AC220V 控制电源电压AC380V 接线图接线图L1L2L3L1L2L3L1L2L36A 以上一次穿心3A 以上，6A 以下L2相二次穿心1A 以上，3A 以下L3、L1两次L2相三次穿心L1L2L3L1L2L3L1L2L36A 以上一次穿心3A 6A L2以上，以下相二次穿心1A 3A L3L1L2相三次穿心以上，以下、两次QFIJD-5系列电动机综合保护器249用户订货时必须说明：□ 电动机保护器的名称及型号规格；□ 电动机保护器额定控制电源电压(V )，客户未注明时产品出厂均为AC380V ；□ 电动机保护器整定电流范围(A )，客户未注明时产品出厂均为100A ；□ 数量。

热继电器工作原理热继电器是用于电动机或其它电气设备、电气线路的过载保护的保护电器。

电动机在实际运行中，如拖动生产机械进行工作过程中，若机械出现不正常的情况或电路异常使电动机遇到过载，则电动机转速下降、绕组中的电流将增大，使电动机的绕组温度升高。

若过载电流不大且过载的时间较短，电动机绕组不超过允许温升，这种过载是允许的。

但若过载时间长，过载电流大，电动机绕组的温升就会超过允许值，使电动机绕组老化，缩短电动机的使用寿命，严重时甚至会使电动机绕组烧毁。

所以，这种过载是电动机不能承受的。

热继电器就是利用电流的热效应原理，在出现电动机不能承受的过载时切断电动机电路，为电动机提供过载保护的保护电器。

使用热继电器对电动机进行过载保护时，将热元件与电动机的定子绕组串联，将热继电器的常闭触头串联在交流接触器的电磁线圈的控制电路中，并调节整定电流调节旋钮，使人字形拨杆与推杆相距一适当距离。

当电动机正常工作时，通过热元件的电流即为电动机的额定电流，热元件发热，双金属片受热后弯曲，使推杆刚好与人字形拨杆接触，而又不能推动人字形拨杆。

常闭触头处于闭合状态，交流接触器保持吸合，电动机正常运行。

若电动机出现过载情况，绕组中电流增大，通过热继电器元件中的电流增大使双金属片温度升得更高，弯曲程度加大，推动人字形拨杆，人字形拨杆推动常闭触头，使触头断开而断开交流接触器线圈电路，使接触器释放、切断电动机的电源，电动机停车而得到保护。

热继电器其它部分的作用如下：人字形拨杆的左臂也用双金属片制成，当环境温度发生变化时，主电路中的双金属片会产生一定的变形弯曲，这时人字形拨杆的左臂也会发生同方向的变形弯曲，从而使人字形拨杆与推杆之间的距离基本保持不变，保证热继电器动作的准确性。

这种作用称温度补偿作用。

螺钉8是常闭触头复位方式调节螺钉。

当螺钉位置靠左时，电动机过载后，常闭触头断开，电动机停车后，热继电器双金属片冷却复位。

常闭触头的动触头在弹簧的作用下会自动复位。

导读：我根据大家的需要整理了一份关于《电器元件选型手册》的内容，具体内容：电子元件是组成电子产品的基础，了解常用的电子元件的种类、结构、性能并能正确选用是学习、掌握电子技术的基本。

下面是我精心为你们整理的常用的相关内容，希望你们会喜欢!常用主...电子元件是组成电子产品的基础，了解常用的电子元件的种类、结构、性能并能正确选用是学习、掌握电子技术的基本。

下面是我精心为你们整理的常用的相关内容，希望你们会喜欢!常用主要电气元件的作用：主要介绍以下电器的作用，分析电路分析进行选型1.隔离开关2.熔断器3.断路器4.接触器5.热继电器6.电流互感器7.电压互感器8.电流传感器9.电压传感器10.电抗器隔离开关隔离开关即在分位置时，触头间有符合规定要求的绝缘距离和明显的断开标志，在合位置时，能承载正常回路条件下的电流及在规定时间内异常条件（例如短路）下的电流的开关设备。

主要作用：断开无负荷的电流电路，使所检修的设备与电源有明显的断开点，以保证检修人员的安全，隔离开关没有专门的灭弧装置不能切断负荷电流和短路电流，所以必须在电路在断路器断开电路的情况下才可以操作隔离开关。

隔离开关选型：额定电压：额定电压二回路标称电压x1.2/1.1倍。

额定电流：额定电流标准值应大于最大负荷电流的150%。

额定热稳定电流：大于系统短路电流的额定热稳定电流值。

低压隔离开关型号：HDHS系列隔离开关，HR系列熔断时式隔离开关。

熔断器作用：当电路发生过载或短路时，电流大于熔体允许的正常发热电流，使熔体温度急剧上升，超过其熔点而熔断，从而分断电路，保护了电路和设备。

特点：1、选择性好，上级熔断体额定电流不小于下级熔断体额定电流的1.6倍，就视为上下级能有选择性的断开故障电流：2、限流特性好，分段能力高。

3、相对尺寸小，价格便宜。

缺点：1、故障熔断后必须更换熔断体。

2、保护功能单一，只有一段反时限保护特性。

3.发生一相熔断时，对三相电机将导致两相运行的后果，可用带发报警信号的熔断器弥补。

低压电器的选择低压电器主要指低压系统中刀开关、熔断器、断路器、接触器、电动机起动器、继电器及导线电缆等。

低压电器选择的原则同高压电器一样，首先按安装地点、使用环境及要求选择其型号和防护等级，然后按正常工作条件选择其规格（包括额定电压、额定电流、有的继电器还要选择调节范围等），再按非正常工作条件来进行校验，校验方法与高压电器相同，但只校验断流能力Ｉ。

对于熔断器、接触器、断路器、热继电器、电动机起动器等的选择还要注意系数Ｋ的选取，合理选择Ｋ值使电器能在正常工作条件下承载负荷电流，并能躲过电动机起动时的冲击电流，也能在非正常工作条件下（除接触器）切断事故电流而自动跳闸，保护电气系统。

１、熔断器的选择熔断器主要作为电气系统短路保护元件，小容量（３ｋＷ以下）可兼作过载保护，熔断器的选择有三个内容，一是型号的选择，二是熔管（熔体壳）额定电流的选择，三是熔体额定电流的选择。

１）熔断器的型号很多，一般根据使用场所的条件进行选择。

ＲＭ１０系列无填料封闭管式熔断器适用于低压交直流动力网络、成套配电设备中，作为短路保护和防止连续过负荷用。

额定电流为１５～１０００Ａ。

Ｒ１系列熔断器适用于２２０Ｖ交直流及以下、额定电流１０Ａ及以下控制电路及信号电路的室内电气设备中，作为短路或过负荷保护之用。

ＲＣ１Ａ系列瓷插式熔断器适用于交流３８０Ｖ及以下一般线路末端和一般电气设备的短路保护。

额定电流为１～２００Ａ。

ＲＴ０系列有填料封闭管式熔断器适用于交直流低压短路电流大的电力网络及配电系统中，作为电缆、导线及电气设备（中型电动机、变压器及开关等）的短路保护及导线、电缆的过负荷保护。

尤其适用供电线路或断流能力要求较高的场所，如电厂用电、变电所的主电路及靠近电力变压器出线端的供电线路。

额定电流为50～1000Ａ。

ＲＴ10系列有填料封闭管式熔断器适用交直流500Ｖ及以下、额定电流100Ａ及以下的大短路电流的电力网络和配电装置中，作为电缆、线路及电气设备的短路保护和电缆、导线的过负荷保护。

电动机的保护方式电动机应装设短路保护和接地故障保护，并应根据具体情况分别装设过载保护、断相保护及低电压保护等。

一．电动机的短路保护和接地故障保护1.每台交流电动机应分别装设相间短路保护和接地故障保护。

当符合下列条件时，数台电动机可共用一套短路保护电器和接地故障保护电器。

a.总计算电流不超过20A，且可以无选择地切换时。

b.工艺上要求必须同时启停的一组电动机，不同时切断将危及人身设备安全时。

2.电动机的短路保护器件宜采取熔断器或低压短路器的瞬动过电流脱扣器，必要时可采用带瞬动元件的过电流继电器。

保护器件的装设应符合下列规定：a.短路保护兼作接地故障保护时，应在每个不接地的相线上装设。

b.仅作相间短路保护时，熔断器应在每个不接地的相线上装设，过电流脱扣器或继电器应至少在两相装设。

c.当只在两相上装设时，在有直接电气联系的同一网络中，保护器应装设在相同的两相上。

3.当电动机的短路保护器件满足要求时，应兼作接地故障保护。

在TN 系统中的末端线路，通常采用一套短路和接地故障保护电器完成这两种功能。

二．电动机的过载保护1.电动机过载保护的装设应符合下列规定：a.运行中容易过载的电动机、启动或自启动条件困难而要求限制启动时间的电动机，应装设过载保护。

额定功率大于3kW的连续运行的电动机宜装设过载保护；但断电将导致比过载损失更大时，不宜装设过载保护，或使过载保护动作于信号。

b.短时工作或断续周期工作的电动机，可不装设过载保护，但运行中可能堵转时，应装设保护电动机堵转的过载保护2..过载保护器件的动作特性应与电动机的过载特性相配合。

过载保护器件宜采用热继电器或反时限特性的过载脱扣器，也可采用反时限过电流继电器。

有条件时可采用温度保护或其他适当保护。

三．电动机的断相保护1.电动机断相保护的装设应符合下列规定：a.连续运行的三相电动机当采用熔断器保护时，应装设断相保护；当采用低压断路器保护时，宜装设断相保护；低压断路器兼作电动机控制电器时，可不装设断相保护。

断路器的选型1、一般选用原则(1)根据用途选择断路器的型式及极数；根据最大工作电流选择断路器的额定电流；根据需要选择脱扣器的类型、附件的种类和规格。

具体要求是：①断路器的额定工作电压≥线路额定电压；②断路器的额定短路通断能力≥线路计算负载电流；③断路器的额定短路通断能力≥线路中可能出现的最大短路电流（一般按有效值计算）；④线路末端单相对地短路电流≥1.25倍断路器瞬时（或短延时）脱扣整定电流；⑤断路器欠压脱扣器额定电压等于线路额定电压；⑥断路器的分励脱扣器额定电压等于控制电源电压；⑦电动传动机构的额定工作电压等于控制电源电压；⑧断路器用于照明电路时，电磁脱扣器的瞬时整定电流一般取负载电流的6倍。

(2)采取断路器作为单台电动机的短路保护时，瞬时脱扣器的整定电流为电动机启动电流的1. 35倍（DW系列断路器）或1.7倍（DZ系列断路器）。

(3)采用断路器作为多台电动机的短路保护时，瞬时脱扣器的整定电流为1.3倍最大一台电动机的启动电流再加上其余电动机的工作电流。

(4)采用断路器作为配电变压器低压侧总开关时，其分断能力应大于变压器低压侧的短路电流值，脱扣器的额定电流不应小于变压器的额定电流，短路保护的整定电流一般为变压器额定电流的6-10倍；过载保护的的整定电流等于变压器的额定电流。

(5)初步选定断路器的类型和等级后，还要与上、下级开关的保护特性进行配合，以免越级跳闸，扩大事故范围。

2、电动机保护用断路器的选用电动机保护用断路器可分为两类：一类是指断路器只作保护而不负担正常操作；另一类是指断路器需兼作保护和不频繁操作之用。

后一类情况需考虑操作条件和电寿命。

电动机保护用断路器的选用原则为：(1) 长延时电流整定值等于电动机额定电流。

(2) 瞬时整定电流：对保护笼型电动机的断路器，瞬时整定电流等于（8-15）倍电动机额定电流，取决于被保护电动机的型号、容量和启动条件；对于保护绕线转子电动机的断路器，瞬时整定电流等于（3-6）倍电动机额定电流，取决于被保护绕线转子电动机的型号、容量和启动条件。

常用的电动机的保护措施有哪些有短路保护、欠压保护、失压保护、弱磁保护、过载保护及过电流保护等。

( l ）短路保护因电动机绕组和导线的绝缘损坏，控制电器及线路损坏，误操作碰线等引起线路短路故障时，用保护电器迅速切断电源的措施为短路保护。

常用的短路保护电器有熔断器和自动空气断路器。

( 2 ）欠压保护当电网电压降低时，电动机便在欠压下运行。

由于电动机载荷没有改变，所以欠压下电动机转矩下降，定子绕组电流增加，影响电动机的正常运转甚至损坏电动机，此时用保护电器切断电源，为欠压保护。

实现欠压保护的电器有接触器和电磁式电压继电器。

熔断器和热继电器不能进行欠压保护，因为电动机在欠压下运行时．其定子绕组增加的幅度尚不足以使熔断器和热继电器动作，所以这两种电器不能进行欠压保护。

( 3 ）失压保护生产机械在工作时，由于某种原因而发生电网突然停电，当重新恢复供电时，保护电器要保证生产机械重新起动后才能运转，不致造成人身和设备事故，这种保护为失压（零压）保护。

实现失压（零压）保护的电器有接触器和中间继电器。

( 4 ）弱磁保护用保护电器保证直流电动机在一定强度的磁场下工作，不致造成磁场减弱或消失，避免使电动机转速迅速升高，甚至发生"飞车'现象，这种保护为弱磁保护。

在直流电动机励磁回路中．串入弱磁继电器（即欠电流继电器）可实现弱磁保护。

欠电流继电器工作原理：在直流电动机起动、运行过程中，当励磁电流值达到欠电流继电器的动作值时，继电器就吸合，使串接在控制电路中的常开触头闭合，允许电动机起动或维持正常运转；但当励磁电流减小很多或消失时，欠电流继电器就释放，其常开触头断开，切断控制电路，接触器线圈失电，电动机断电停转。

( 5 ）过载保护当电动机负载过大，起动操作频繁或缺相运行时，会使电动机的工作电流长时间超过其额定电流，导致电动机寿命缩短或损坏。

当电动机过载时，用保护电器切断电源的措施为过载保护。

( 6 ）过电流保护用保护电器限制电动机的起动电流或制动电流，使电动机在安全电流值下运行，不致造成电动机或机械设备损坏，这种保护为过电流保护。

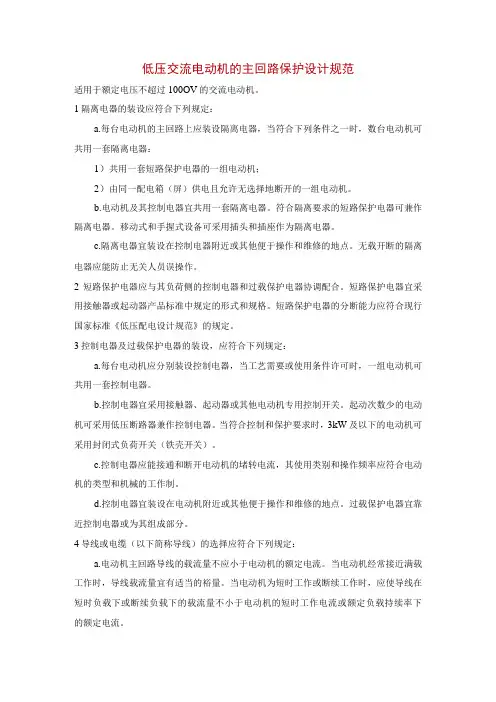

低压交流电动机的主回路保护设计规范适用于额定电压不超过100OV的交流电动机。

1隔离电器的装设应符合下列规定：a.每台电动机的主回路上应装设隔离电器，当符合下列条件之一时，数台电动机可共用一套隔离电器：1）共用一套短路保护电器的一组电动机；2）由同一配电箱（屏）供电且允许无选择地断开的一组电动机。

b.电动机及其控制电器宜共用一套隔离电器。

符合隔离要求的短路保护电器可兼作隔离电器。

移动式和手握式设备可采用插头和插座作为隔离电器。

c.隔离电器宜装设在控制电器附近或其他便于操作和维修的地点。

无载开断的隔离电器应能防止无关人员误操作。

2短路保护电器应与其负荷侧的控制电器和过载保护电器协调配合。

短路保护电器宜采用接触器或起动器产品标准中规定的形式和规格。

短路保护电器的分断能力应符合现行国家标准《低压配电设计规范》的规定。

3控制电器及过载保护电器的装设，应符合下列规定：a.每台电动机应分别装设控制电器，当工艺需要或使用条件许可时，一组电动机可共用一套控制电器。

b.控制电器宜采用接触器、起动器或其他电动机专用控制开关。

起动次数少的电动机可采用低压断路器兼作控制电器。

当符合控制和保护要求时，3kW及以下的电动机可采用封闭式负荷开关（铁壳开关）。

c.控制电器应能接通和断开电动机的堵转电流，其使用类别和操作频率应符合电动机的类型和机械的工作制。

d.控制电器宜装设在电动机附近或其他便于操作和维修的地点。

过载保护电器宜靠近控制电器或为其组成部分。

4导线或电缆（以下简称导线）的选择应符合下列规定：a.电动机主回路导线的载流量不应小于电动机的额定电流。

当电动机经常接近满载工作时，导线载流量宜有适当的裕量。

当电动机为短时工作或断续工作时，应使导线在短时负载下或断续负载下的载流量不小于电动机的短时工作电流或额定负载持续率下的额定电流。

b.电动机主回路的导线应按机械强度和电压损失进行校验。

对于必须确保可靠的线路，尚应校验导线在短路条件下的热稳定。

电动机保护电器及导线选用(一)作为电气设备维护检修的电工人员，能够达到熟练地掌握电动机控制保护电器及导线正确合理的选用方法，对于防止电动机的故障损坏，缩短维修时间，降低维修费用，提高设备运转率，为企业争创低耗高效益具有切实可观的重要意义。

为了便于电工人员在企业技术改造和日常维修工作中，简明快捷的对电动机控制保护电器及导线正确合理的选用，编者根据自己从事电气技术工作多年的实践经验，参考了有关资料，并结合现场应用的特点、环境条件，选编了"电动机配用断路器、熔断器及导线选用速查表"。

现将此表的使用方法和注意事项介绍如下，一、电动机额定电流的速算速查（一）电动机额定电流的对表速查电动机额定电流是选择其配用控制保护器及导线的主要依据。

然而在实际工作中，往往由于电动机铭牌的损坏、丢失，大修后或缺乏实用维修电工手册等资料，不能确切知道电动机的额定电流。

现在使用"电动机配用断路器、熔断器、接触器及导线选用速查表"（见表1，以后简称速查表），根据电动机的额定容量（KW），即可查出所对应的额定电流。

例如一台Y132M—4，7.5kw 电动机，从速查表查得其额定电流为15.4A。

（二）电动机额定电流的速算口诀及经验公式1、速算口诀电动机额定电流（A）：一个千瓦约等于两个安培。

该口诀的意义指常用的380V、功率因数在0.8左右的三相异步电动机，"将功率数加一倍"即约等于电动机额定电流。

1、经验公式电动机额定电流（A）=电动机容量（KW）数X2二、电动机配用断路器的选择低压断路器又称自动开关或自动空气开关，一般分为塑料外壳式（又称装置式）和框架式（又称万能式）两大类。

断路器按用途可分为保护配电线路用、保护电动机用、保护照明线路用和漏电保护用等系列产品。

（一）电动机保护用断路器选用原则1、长延时电流整定值等于电动机额定电流。

2、瞬时整定电流：对于保护笼型电动机的断路器，瞬时整定电流等于（8—15）倍电动机额定电流，对于保护绕线转子电动机的断路器，瞬时整定电流等于（3—6）倍电动机额定电流，同时要取决于被保护电动机的型号、容量及起动条件。

发布时间：2011-05-07 浏览量：553 热继电器的原理和热继电器的作用及选用热继电器的原理是利用电流的热效应原理来工作的保护电器，它在电路中用作三相异步电动机的过载保护。

热继电器的测量元件通常用双金属片，它是由主动层和被动层组成。

主动层材料采用较高膨胀系数的铁铬镍合金。

被动层材料采用膨胀系数很小的铁镍合金。

因此，这种膨胀系数较小的被动层一面弯曲。

热继电器的作用热继电器是用于电动机或其它电气设备、电气线路的过载保护的保护电器。

电动机在实际运行中，如拖动生产机械进行工作过程中，若机械出现不正常的情况或电路异常使电动机遇到过载，则电动机转速下降、绕组中的电流将增大，使电动机的绕组温度升高。

若过载电流不大且过载的时间较短，电动机绕组不超过允许温升，这种过载是允许的。

但若过载时间长，过载电流大，电动机绕组的温升就会超过允许值，使电动机绕组老化，缩短电动机的使用寿命，严重时甚至会使电动机绕组烧毁。

所以，这种过载是电动机不能承受的。

热继电器就是利用电流的热效应原理，在出现电动机不能承受的过载时切断电动机电路，为电动机提供过载保护的保护电器。

使用热继电器对电动机进行过载保护时，将热元件与电动机的定子绕组串联，将热继电器的常闭触头串联在交流接触器的电磁线圈的控制电路中，并调节整定电流调节旋钮，使人字形拨杆与推杆相距一适当距离。

当电动机正常工作时，通过热元件的电流即为电动机的额定电流，热元件发热，双金属片受热后弯曲，使推杆刚好与人字形拨杆接触，而又不能推动人字形拨杆。

常闭触头处于闭合状态，交流接触器保持吸合，电动机正常运行。

若电动机出现过载情况，绕组中电流增大，通过热继电器元件中的电流增大使双金属片温度升得更高，弯曲程度加大，推动人字形拨杆，人字形拨杆推动常闭触头，使触头断开而断开交流接触器线圈电路，使接触器释放、切断电动机的电源，电动机停车而得到保护。

可见，热继电器通常是直接断开接触器的控制回路来断开主回路的。

《电气标准规范汇编》第一章总则第二章电动机第一节一般规定第二节电动机的选择一、机械对起动、调速及制动无特殊要求时，应采用笼型电动机，但功率较大且连续工作的机械，当在技术经济上合理时，宜采用同步电动机。

二、符合下列情况之一时，宜采用绕线转子电动机：1、重载起动的机械，选用笼型电动机不能满足起动要求或加大功率不合理时；2、调速范围不大的机械，且低速运行时间较短时。

三、机械对起动、调速及制动有特殊要求时，电动机类型及其调速方式应根据技术经济比较确定。

在交流电动机不能满足机械要求的特性时，宜采用直流电动机；交流电源消失后必须工作的应急机组，亦可采用直流电动机。

变负载运行的风机和泵类机械，当技术经济上合理时，应采用调速装置，并应选用相应类型的电动机。

一、连续工作负载平稳的机械应采用最大连续定额的电动机，其额定功率应按机械的轴功率选择。

当机械为重载起动时，笼型电动机和同步电动机的额定功率应按起动条件校验；对同步电动机，尚应校验其牵入转矩。

二、短时工作的机械应采用短时定额的电动机，其额定功率应按机械的轴功率选择；当无合适规格的短时定额电动机时，可按允许过载转矩选用周期工作定额的电动机。

三、断续周期工作的机械应采用相应的周期工作定额的电动机，其额定功率宜根据制造厂提供的不同负载持续率和不同起动次数下的允许输出功率选择，亦可按典型周期的等值负载换算为额定负载持续率选择，并应按允许过载转矩校验。

四、连续工作负载周期变化的机械应采用相应的周期工作定额的电动机，其额定功率宜根据制造厂提供的数据选择，亦可按等值电流法或等值转矩法选择，并应按允许过载转矩校验。

五、选择电动机额定功率时，根据机械的类型和重要性，应计入适当的储备系数。

六、当电动机使用地点的海拔和冷却介质温度与规定的工作条件不同时，其额定功率应按制造厂的资料予以校正。

第三节电动机的起动一、在一般情况下，电动机频繁起动时，不宜低于额定电压的90%；电动机不频繁起动时，不宜低于额定电压的85%。

断路器的选择原则1、一般选用原则(1)根据用途选择断路器的型式及极数；根据最大工作电流选择断路器的额定电流；根据需要选择脱扣器的类型、附件的种类和规格.具体要求是:①断路器的额定工作电压≥线路额定电压；②断路器的额定短路通断能力≥线路计算负载电流；③断路器的额定短路通断能力≥线路中可能出现的最大短路电流(一般按有效值计算）；④线路末端单相对地短路电流≥1.25倍断路器瞬时(或短延时）脱扣整定电流;⑤断路器欠压脱扣器额定电压等于线路额定电压；⑥断路器的分励脱扣器额定电压等于控制电源电压;⑦电动传动机构的额定工作电压等于控制电源电压；⑧断路器用于照明电路时，电磁脱扣器的瞬时整定电流一般取负载电流的6倍。

（2）采取断路器作为单台电动机的短路保护时,瞬时脱扣器的整定电流为电动机启动电流的1。

35倍（DW系列断路器）或1.7倍（DZ系列断路器）。

(3）采用断路器作为多台电动机的短路保护时，瞬时脱扣器的整定电流为1。

3倍最大一台电动机的启动电流再加上其余电动机的工作电流.（4)采用断路器作为配电变压器低压侧总开关时，其分断能力应大于变压器低压侧的短路电流值，脱扣器的额定电流不应小于变压器的额定电流，短路保护的整定电流一般为变压器额定电流的6—10倍;过载保护的的整定电流等于变压器的额定电流。

（5）初步选定断路器的类型和等级后,还要与上、下级开关的保护特性进行配合，以免越级跳闸，扩大事故范围。

2、电动机保护用断路器的选用电动机保护用断路器可分为两类:一类是指断路器只作保护而不负担正常操作;另一类是指断路器需兼作保护和不频繁操作之用。

后一类情况需考虑操作条件和电寿命。

电动机保护用断路器的选用原则为：(1）长延时电流整定值等于电动机额定电流。

(2）瞬时整定电流：对保护笼型电动机的断路器，瞬时整定电流等于(8-15）倍电动机额定电流，取决于被保护电动机的型号、容量和启动条件；对于保护绕线转子电动机的断路器，瞬时整定电流等于（3—6）倍电动机额定电流，取决于被保护绕线转子电动机的型号、容量和启动条件。

低压交流电动机的控制保护设计规范
适用于额定电压不超过IOoOV的交流电动机。

1电动机的控制回路应装设隔离电器和短路保护电器，但由电动机主回路供电且符合下列条件之一时，可不另装设：
a.主回路短路保护器件的额定电流不超过20A时；
b.控制回路接线简单、线路很短且有可靠的机械防护时；
c.控制回路断电会造成严重后果时。

2控制回路的电源及接线方式应安全可靠，简单适用，并应符合下列规定：
a.当TN或TT系统中的控制回路发生接地故隙时，控制回路的接线方式应能防止电动机意外起动或不能停车。

必要时，可在控制回路中装设隔离变压器。

b.对可靠性要求高的复杂控制回路，可采用直流电源。

直流控制回路宜采用不接地系统，并应装设绝缘监视装置。

c.额定电压不超过交流50V或直流120V的控制回路的接线和布线，应能防止引入较高的电位。

3电动机的控制按钮或开关，宜装设在电动机附近便于操作和观察的地点。

当需在不能观察电动机或机械的地点进行控制时，应在控制点装设指示电动机工作状态的灯光信号或仪表。

电动机的测量仪表应符合现行国家标准《电力装置的测量仪表装置设计规范》的规定。

4自动控制或联锁控制的电动机，应有手动控制和解除自动控制或联锁控制的措施；远方控制的电动机，应有就地控制和解除远方控制的措施；当突然起动可能危及周围人员安全时，应在机械旁装设起动预告信号和应急断电开关或自锁式按钮。

电动机保护用断路器选用电动机保护用断路器有两种不同的使用方式，一种是将断路器与其它开关电器〔如刀开关，接触器等〕串联后控制电动机，即断路器只作短路、过载或欠电压保护用，正常的操作那么由其它电器承担；另一种是指断路器不再串联其他开关电器即起保护作用，又作不频繁操作开关使用。

对于后一类情况，需要考虑操作条件和寿命。

电动机保护用断路器一般按以下原那么来选用：1、长时间动作电流整定值应等于电动机的额定电流值。

2、用于保护笼型电动机的断路器，其瞬间整定电流应等于8～15倍电动机额定电流。

至于取值大小那么决定于电动机的型号、容量和起动条件。

3、用于保护绕线转子电动机的断路器，其瞬时整定电流应等于3～6倍电动机额定电流。

同样，取值大小决定与电动机的型号、容量及起动条件。

4、6倍长延时电流整定值的可返回时间应大于或等于电动机实际起动时间。

根据起动时负载的轻重，可选用1、2、5、8、15s中的某一值。

关于断路器选择的几个要点连理枝〔杭州之江开关厂〕一、不同的负载应选用不同类型的断路器最常见的负载有配电线路、电动机和家用与类似家用〔照明、家用电器等〕三大类。

以此相对应的便有配电保护型、电动机保护型和家用及类似家用保护型的断路器。

这三类断路器的保护性质和保护特性是不一样的。

对配电型断路器而言，它有A类和B类之分：A类为非选择型，B类为选择型。

所谓选择型是指断路器具有过载长延时、短路短延时和短路瞬时的三段保护特性。

万能式〔又称框架式〕断路器中的DW15系列、DW17〔ME〕系列、AH系列和DW40、DW45系列中大部分是B型，而DZ5、DZ15、 DZ20、TO、TG、CM1、TM30及HSM1等系列和万能式DW15、DW17的某些规格因仅有过载长延时、短路瞬时的二段保护，它们是属于非选择型的A类断路器。

选择性保护，如图1所示。

图 1当F点短路时，只有靠近F点的QF2断路器动作，而上方位的QF1断路器不动作，这就是选择性保护〔由于QF1不动作，就使未发生故障的QF3、QF4支路保持供电〕。

三相异步电动机短路保护装置的选用三相异步电动机的短路保护装置的选用：电动机短路时，短路电流很大，热继电器还来不及动作，电动机可能已损坏。

因此，短路保护由熔断器来完成。

熔断器直接受热而熔断。

在发生短路故障时，熔断器在很短时间内就熔断，起到短路保护作用。

一般选用熔断器保护时，其熔丝的熔断电流按电动机额定电流的1.5~2.5倍选择。

系数(1.5~2.5)视负载性质和起动方式不同而选取：对轻载起动、起动不频繁、起动时间短或降压起动者，取小值。

绕线型电动机也取小值。

对重载主动、起动频繁、起动时间长或直接起动者，取大值。

加强日常维护1、要让电动机讲卫生。

应经常清除电动机外部的灰尘和油污等，特别是清除电动机散热筋内的灰尘，不要让电动机的散热筋内有尘土和其它杂物，确保电动机的散热状况良好。

2、要定期检查和维修电动机的控制设备。

电动机控制设备技术状况的好坏，对电动机的正常起动起着决定性的作用。

实践证明，绝大多数烧毁的电动机，其原因大都是控制设备工作不正常造成的。

如控制设备使电动机出现缺相起动或缺相运行，接触器触头拉弧、打火等。

而控制设备的维护主要是清洁和紧固。

如接触器触点不清洁会使接触电阻增大，引起发热烧毁触点，造成缺相而烧毁电动机；接触器吸合线圈的铁芯锈蚀和尘积，会使线圈吸合不严，并发生强烈噪声，增大线圈电流，烧毁线圈而引发故障。

所以电动机的控制设备应设在干燥、通风和便于操作的位置，并定期除尘。

经常检查接触器触点、线圈铁芯、各接线螺丝等是否可靠，机械部位动作是否灵活，使其保持良好的技术状态，从而保证电动机顺利工作而不被烧毁。

3、经常检查电动机的温度和温升是否过高。

在运行中，必须要求电动机各部位的温度不超过最高允许温升，最高允许温升即电动机最高允许温度与周围环境温度之差(一般定为40℃)。

4、仔细听电动机的声音是否正常。

农用电动机运行时，应注意电动机发出的声响，根据声响判别电动机的运行情况。

正常时，电动机声音均匀，没有杂音。
