如何根据电动机的功率选择空开、接触器和热保护器

如何根据电动机的功率选择空开、接触器和热保护器？1.空气开关的选择：1）由线路的计算电流来决定断路器的额定电流；（大概有99%的设计者做到了这一条）。

（2）断路器的短路整定电流应躲过线路的正常工作启动电流。

（大概有30%的设计者注意到了这一条）。

（3）按线路的最大短路电流来校验低压断路器的分断能力；（大概有10%的设计者注意到了这一条）。

（4）按照线路的最小短路电流来校验断路器动作的灵敏性，即线路最小短路电流应不小于断路器短路整定电流的1.3倍；（大概有5%的设计者注意到了这一条）。

（5）按照线路上的短路冲击电流（即短路全电流最大瞬时值）来校验断路器的额定短路接通能力（最大电流预期峰值），即后者应大于前者。

（大概有1%的设计者注意到了这一条）。

2.接触器的选择：1)选择接触器的类型：根据电路中负载电流的种类选择。

交流负载应选用交流接触器，直流负载应选用直流接触器，如果控制系统中主要是交流负载，直流电动机或直流负载的容量较小，也可都选用交流接触器来控制，但触点的额定电流应选得大一些。

(2)选择接触器主触头的额定电压：应等于或大于负载的额定电压。

(3)选择接触器主触头的额定电流：被选用接触器主触头的额定电流应不小于负载电路的额定电流。

也可根据所控制的电动机最大功率进行选择。

如果接触器是用来控制电动机的频繁启动、正反或反接制动等场合，应将接触器的主触头额定电流降低使用，一般可降低一个等级。

(4)根据控制电路要求确定吸引线圈工作电压和辅助触点容量：如果控制线路比较简单，所用接触器的数量较少，则交流接触器线圈的额定电压一般直接选用380V或220V。

如果控制线路比较复杂，使用的电器又比较多，为了安全起见，线圈的额定电压可选低一些，这时需要加一个控制变压器。

直流接触器线圈的额定电压应视控制回路的情况而定。

而一系列、同一容量等级的接触器，其线圈的额定电压有好几种，可以选线圈的额定电压和直流控制电路的电压一致。

电机功率如何选空开、接触器和电线呢？根据电动机功率选择空开等保护运行元件并不是按照公式套选的。

而是所选用的元器件要符合安全性、适应性、准确性、通用性。

还要根据电机的运行工作制、周期制、短期制、温升等综合考虑。

空开的额定电压在660v、500v。

异步电机的额定电压是220v/380v。

一、选空开：空气开关的品种、规格很多在选用于电动机的电源的控制就要根据开关的选型采用不同的需用系数。

用Dw型开关的额定电流=需用系数 1.35X电机的额定电流。

用Dz型开关的额定电流=需用系数1.7X电机的额定电流。

在选用时还必须选用“D”系的专用于电机控制用的开关。

选用漏保开关必须选用防冲击型的。

额定电流=需用系数1.5X电机额定电流。

适用于电机50kw以下的电机。

一般在工程中选用漏保作电机控制时用于20kw以下电机。

选用智能剩余电流动作断路器的额定电流=1.25X电机额定电流。

电机采用星三角降压起动时选用空开的额定电流=需用系数(1.2、1.25、1.3之间选用)X电机额定电流。

(DZ系列不适用)电机频繁运行、也是采用星三角降压起动时选用空开的额定电流=需用系数1.7X电机额定电流。

二、选接触器：异步电机一般都用交流型接触器，控制线圈工作电压选用与控制电路的电源电压一致。

小功率电机在4kw以下选用额定电流10A的接触器。

如是频繁起动运行或正转、反转工作，所选用的接触器额定电流应放大一倍选20A的。

小功率电机在5kw到10kw之间选用额定电流20A的接触器。

如是频繁起动运行或正转、反转工作，所选用的接触器额定电流应放大一倍选40A的。

当电机功率在10kw以上采用星三角降压起动时星形起动电流是电机额定电流的1/3，选用星形接触器的额定电流=(0.35到0.5)倍电机额定电流。

两只三角接触器的额定电流=1.7倍的电机额定电流。

如果频繁起动星形接触器额定电流=0.5倍电机额定电流，两只三角接触器额定电流=2倍的电机额定电流。

知道电机功率如何选接触器和电线？给电动机选配接触器和电线一般先从电机铭牌上知道电机的额定电流、转速、工作制等几个电气参数。

然后根据设备的机械特性着手了解是轻载起动还是重载起动、是否周期性正转或反转运行工作、电动机的起动方式、是否需要制动或者调速等有关保障电机正常运行条件才能正确选配电气元器件。

一般小型电机（功率在10KW以下）根据装置布线基本上是采用明暗管线装置。

所选用的导线是塑铜线截面2.5平方毫米。

交流接触器有多种型号可选择。

只要主触头的额定电流在20A即可。

电机功率在3KW以上主触头额定电流20A。

电机功率在1.5KW以上主触头额定电流10A。

电机功率在1.5KW以下主触头额定电流5A。

一般中小型电机（功率在10KW到75KW）根据电机持性需要降压起动。

布线装置采用塑管或铜管。

还有的根据环境因素采用低压电缆布线。

大多数电机采用塑铜线布线时电线截面要求比较严格。

塑铜线截面4平方毫米适用于10KW电机。

塑铜线截面6平方毫米适用于13KW以下电机。

塑铜线截面10平方毫米适用于17KW以下电机。

塑铜线截面16平方毫米适用于22KW以下电机。

塑铜线截面25平方毫米适用于40KW以下电机。

塑铜线截面35平方毫米适用于45KW以下电机。

塑铜线截面50平方毫米适用于50KW以下电机。

塑铜线截面70平方毫米适用于75KW以下电机。

对于交流接触器的选择在＂星三角起动＂中要求也是较严格的。

只要遵守电气要求及选配公式都能使电机正常运行。

在星三角运行的电器元件容量的选择：主接器是0.6到0.58的电动机额定电流。

三角形接触器是0.6到０.58的电动机额定电流。

星形接触器是0.56到0.58的电动机额定电流。

热继电器是0.6到0.8的电动机额定电流。

特例：受电变压器容量满足电动机直接启动全压运行时，接触器主触头额定电流应两倍的电动机额定电流。

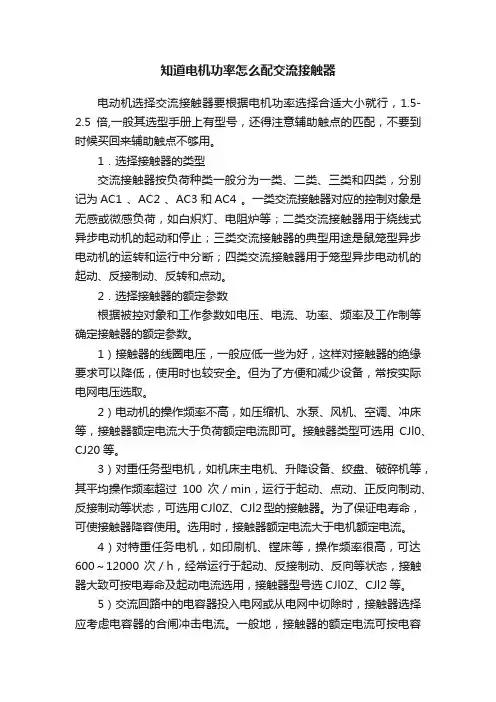

知道电机功率怎么配交流接触器电动机选择交流接触器要根据电机功率选择合适大小就行，1.5-2.5倍,一般其选型手册上有型号，还得注意辅助触点的匹配，不要到时候买回来辅助触点不够用。

1．选择接触器的类型交流接触器按负荷种类一般分为一类、二类、三类和四类，分别记为AC1 、AC2 、AC3和AC4 。

一类交流接触器对应的控制对象是无感或微感负荷，如白炽灯、电阻炉等；二类交流接触器用于绕线式异步电动机的起动和停止；三类交流接触器的典型用途是鼠笼型异步电动机的运转和运行中分断；四类交流接触器用于笼型异步电动机的起动、反接制动、反转和点动。

2．选择接触器的额定参数根据被控对象和工作参数如电压、电流、功率、频率及工作制等确定接触器的额定参数。

1）接触器的线圈电压，一般应低一些为好，这样对接触器的绝缘要求可以降低，使用时也较安全。

但为了方便和减少设备，常按实际电网电压选取。

2）电动机的操作频率不高，如压缩机、水泵、风机、空调、冲床等，接触器额定电流大于负荷额定电流即可。

接触器类型可选用CJl0、CJ20等。

3）对重任务型电机，如机床主电机、升降设备、绞盘、破碎机等，其平均操作频率超过100次／min，运行于起动、点动、正反向制动、反接制动等状态，可选用CJl0Z、CJl2型的接触器。

为了保证电寿命，可使接触器降容使用。

选用时，接触器额定电流大于电机额定电流。

4）对特重任务电机，如印刷机、镗床等，操作频率很高，可达600～12000次／h，经常运行于起动、反接制动、反向等状态，接触器大致可按电寿命及起动电流选用，接触器型号选CJl0Z、CJl2等。

5）交流回路中的电容器投入电网或从电网中切除时，接触器选择应考虑电容器的合闸冲击电流。

一般地，接触器的额定电流可按电容器的额定电流的1.5倍选取，型号选CJ10、CJ20等。

6）用接触器对变压器进行控制时，应考虑浪涌电流的大小。

例如交流电弧焊机、电阻焊机等，一般可按变压器额定电流的2倍选取接触器，型号选CJl0、CJ20等。

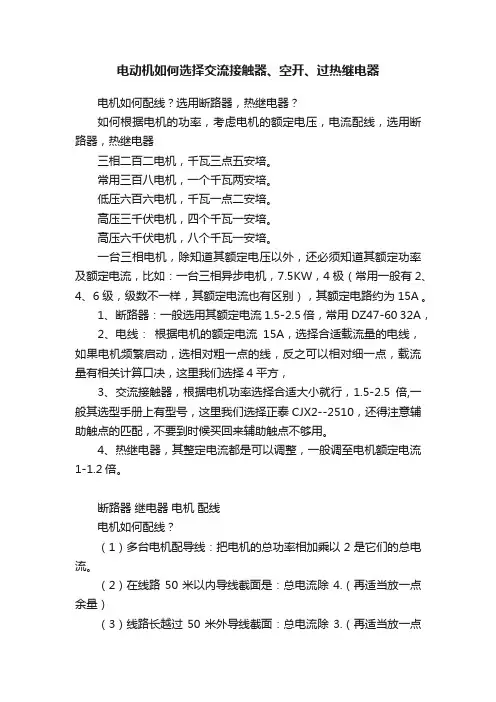

电动机如何选择交流接触器、空开、过热继电器电机如何配线？选用断路器，热继电器？如何根据电机的功率，考虑电机的额定电压，电流配线，选用断路器，热继电器三相二百二电机，千瓦三点五安培。

常用三百八电机，一个千瓦两安培。

低压六百六电机，千瓦一点二安培。

高压三千伏电机，四个千瓦一安培。

高压六千伏电机，八个千瓦一安培。

一台三相电机，除知道其额定电压以外，还必须知道其额定功率及额定电流，比如：一台三相异步电机，7.5KW，4极（常用一般有2、4、6级，级数不一样，其额定电流也有区别），其额定电路约为15A 。

1、断路器：一般选用其额定电流1.5-2.5倍，常用DZ47-60 32A，2、电线：根据电机的额定电流15A，选择合适载流量的电线，如果电机频繁启动，选相对粗一点的线，反之可以相对细一点，载流量有相关计算口决，这里我们选择4平方，3、交流接触器，根据电机功率选择合适大小就行，1.5-2.5倍,一般其选型手册上有型号，这里我们选择正泰CJX2--2510，还得注意辅助触点的匹配，不要到时候买回来辅助触点不够用。

4、热继电器，其整定电流都是可以调整，一般调至电机额定电流1-1.2倍。

断路器继电器电机配线电机如何配线？（1）多台电机配导线：把电机的总功率相加乘以2是它们的总电流。

（2）在线路50米以内导线截面是：总电流除4.（再适当放一点余量）（3）线路长越过50米外导线截面：总电流除3.（再适当放一点途量）（4）120平方以上的大电缆的电流密度要更低一些，断路器：（1）断路器选择：电机的额定电流乘以2.5倍，整定电流是电机的1.5倍就可以了,这样保证频繁启动,也保证短路动作灵敏。

热继电器？热继电器的整定值是电机额定电流是1.1倍。

交流接触器：交流接触器选择是电机流的2.5倍。

这样可以保证长期频繁工作。

其他答案根据电流来选择但一定要留有余量看电机的铭牌，电流有好大，只有热继电器要选合适的，其它东西的电流大一倍就可以了。

如何根据电动机选择断路器及交流接触器和热继电器？得先知道电机的功率，也就是咱常说的多少千瓦的，一般4.5千瓦以下的用（标称铜线）2.5平方的，七千瓦及以下用4平方的，11千瓦及以下用6平方的，15千瓦及以下用10平方的......你得根据电机的功率，算算电缆线的载流量，能否满足，总之，线缆粗点，也别细了。

当你用的线缆截面大于95平方时，宜改用两根小界面的代替。

标称铜导线；1.5平方担10A，2.5平方担16-20A，4平方担25A，6平方担32A，10平方担40-50A，16平方担60A........现在的导线都不是太卡标准，所以选择时，应大一点，电机的电源线一般按20米内算，若是加长，每长10米，在原截面上加0.5平方，若用铝线，应是铜线1.6倍。

断路器根据具体情况来说，起动电流是工作电流的好几倍，一种说法说在启动瞬间(即启动过程的初始时刻)电机的转速为零时,这时的电流值应该是它的堵转电流值。

对最经常使用的Y系列三相异步电动机，在JB/T 10391—2002 《Y系列三相异步电动机》标准中就有明确的规定。

其中5.5kW电机的堵转电流与额定电流之比的规定值如下：同步转速 3000 时，堵转电流与额定电流之比为7.0；同步转速 1500 时，堵转电流与额定电流之比为7.0；同步转速 1000时，堵转电流与额定电流之比为6.5；同步转速 750 时，堵转电流与额定电流之比为6.0。

5.5kW电机功率比较大，功率小些的电动机启动电流和额定电流比值要小些，所以电工教材和很多地方都是说异步电动机启动电流是额定工作电流的4~7倍。

所以要根据实际情况选择。

接触器就比电机最大功率要大，就是说接触器的额定电流要大于电机的最大功率，这些很简单，电器上有标识的。

还有热继电器，这要按电机的额定最大电流选择，电机的最大额定电流，在它的调整范围内就可以，热继电器的动作电流是整定电流（就是你调定的那个数值的）的1倍多，那么你调定的整定电流，就只能小于或等于电机的额定电流，太小了就不能正常工作，若大了，就起不到保护作用了，随着工作积累，经验会越来越多，以上仅供参考！！。

电动机如何选择交流接触器、空开、过热继电器电动机如何选择交流接触器、空开、过热继电器电机如何配线?选用断路器,热继电器?如何根据电机的功率,考虑电机的额定电压,电流配线,选用断路器,热继电器三相二百二电机,千瓦三点五安培。

常用三百八电机,一个千瓦两安培。

低压六百六电机,千瓦一点二安培。

高压三千伏电机,四个千瓦一安培。

高压六千伏电机,八个千瓦一安培。

一台三相电机,除知道其额定电压以外,还必须知道其额定功率及额定电流,比如:一台三相异步电机,7.5KW,4极(常用一般有2、4、6级,级数不一样,其额定电流也有区别),其额定电路约为15A 。

1、断路器:一般选用其额定电流1.5-2.5倍,常用DZ47-60 32A,2、电线:根据电机的额定电流15A,选择合适载流量的电线,如果电机频繁启动,选相对粗一点的线,反之可以相对细一点,载流量有相关计算口决,这里我们选择4平方,3、交流接触器,根据电机功率选择合适大小就行,1.5-2.5倍,一般其选型手册上有型号,这里我们选择正泰CJX2--2510,还得注意辅助触点的匹配,不要到时候买回来辅助触点不够用。

4、热继电器,其整定电流都是可以调整,一般调至电机额定电流1-1.2倍。

断路器继电器电机配线电机如何配线?(1)多台电机配导线:把电机的总功率相加乘以2是它们的总电流。

(2)在线路50米以内导线截面是:总电流除4.(再适当放一点余量)(3)线路长越过50米外导线截面:总电流除3.(再适当放一点途量)(4)120平方以上的大电缆的电流密度要更低一些,断路器:1(1)断路器选择:电机的额定电流乘以2.5倍,整定电流是电机的1.5倍就可以了,这样保证频繁启动,也保证短路动作灵敏。

热继电器?热继电器的整定值是电机额定电流是1.1倍。

交流接触器:交流接触器选择是电机流的2.5倍。

这样可以保证长期频繁工作。

其他答案根据电流来选择但一定要留有余量看电机的铭牌,电流有好大,只有热继电器要选合适的,其它东西的电流大一倍就可以了。

怎么依据核算电流挑选电动机沟通接触器和断路器及热继电器电动机功率(KW)换算电流（A），这个疑问看到很多兄弟都在问，电工论坛拾掇一份核算供咱们参看，一般状况下，都是知道电动机的功率，而不知道怎么挑选沟通接触器和断路器及热继电器，那么咱们下面就来简略的核算改挑选用多大电流的商品。

首要，咱们要了解咱们的电动机是用在啥场合上的，运用频率高仍是低，假定是运用频率高的状况下，咱们要挑选的断路器、接触器要比运用频率低的商品电流要大，还有国产接触器和进口接触器的挑选也纷歧样的，因为质量纷歧样，挑选商品的时分也纷歧样，这儿咱们举例国产商品来做挑选。

需求抵偿下，电动机小于5KW的状况下都是选用直接建议，大于5KW选用软建议（星三角建议）；电压选用380V核算。

220V电压后边在抵偿说明。

注：此表格5.5KW以下（包含5.5KW）为直启，5.5KW以上为软启或减压建议。

电动机功率核算电流建议选用接触器建议选用断路器建议选用热继电器1.5KW3A12A16A2.2～3.5A2.2KW4.4A18A20A3.2～5A3KW6A25A32A4.5～7.2A4KW8A40A63A6.8～十A5.5KW11A63A80A 十～16A7.5KW15A18A25A十～16A9KW18A25A32A14～22A11KW22A32A50A20～32A15KW30A40A63A28～45A18.5KW37A50A63A28～45A22KW4463A80A40～63A30KW60A80A 十0A40～63A37KW74A95A125A53～85A45KW90A1十A150A75～120A55KW1十A150200A75～120A75KW150A200A225A十0～16090KW180A250A300A200A1十KW220A300A350A300A132KW270A350A400A300A160KW320A400A50 0A400A185KW370A450A630A500A200KW400A500A630A500A有关于一再建议或线路过长的建议拓宽电流20%以保证接触器安全运用，一样断路器和热继电器也拓宽20%电流。

电动机接触器热元件的选择口决：电动机选接流，两倍额电流求；电动机选热件，一点二五额流算；一倍额流来整定，过载保护有保证。

说明：一般交流接触器的额定电流按电动机额定电流的1.3～2倍选择，口决中取最大值。

电动机过负荷保护采用热继电器时，继电器的额定电流通常不小于电动机额定电流的1.1～1.25倍，整定值按电动机1倍电流整定。

转贴：热继电器的选用方法为使热继电器能真正起到保护作用，必须要正确选用热继电器。

过去大家都习惯按电动机额定电流来选用热继电器，实际上这样是不够确当的，如果保护一台重载起动的电动机，只按电动机额定电流选用，那么电动机在起动时热继电器就要脱扣，造成误动作。

因此在选用热继电器时，要考虑几个基本条件。

（一）电动机的容量和电压是选择热继电器的主要依据。

（二）按电动机所带负载性质来选用；例如是轻载还是重载，是长期工作还是短期工作等等。

（三）电动机的起动时间及起动电流倍数，是选用热继电器的重要依据。

如果负载惯性居大起动时间长，所选用的热继电器的整定电流应比电动机额定电流稍高，才能达到正确保护。

如果出厂的整定电流与选用值有差距，可用调节凸轮调到合适值。

（四）我国目前生产的热继电器，基本上适用于轻载起动长期工作，或间断长期工作的电动机保护。

对反复短时工作的电动机的保护，只有一定的适应性，而对密集起动正反转工作，及转子反接制动的电动机，则不能起到充分保护作用，在选用热继电器时必须注意这一点。

例1 有一台电压380伏20千瓦电动机，拖动脱水离心机，用补偿器降压起动，起动电流为额定电流的2.5（40x2.5=100安），起动时间为40秒然后进入满载运行。

试问热继电器如何选择？刻度电流如何整定？解：由热继电器特性知，当刻度电流倍数为2.5倍时，动作时间小于2分钟。

根据给定的条件电动机起动电流为100安，起动时间40秒，所以应将电流调到40安，电动机在40秒内起动，热继电器不会动作。

同时考虑到电动机在满载运行过程中可能发生1.2倍额定电流的过载情况，所以热继电器的额定电流选得比电动机额定电流大一点，故选用JR0-60/3型热继电器。

你是为总闸选交流接触器，首先要考虑线电流，根据三相功率的公式：P=1.732*380*I*0.75按130kW计算：130kW=1.732*380*I*0.75I=130kW/(1.732*380*0.75)=130kW/493.62=263 A电机的启动电流比额定工作电流大，是额定电流的4~7倍，但是时间很短，所以常常取1.3到1.7倍，这里就取1.5倍。

还要考虑使用系数，因为你的所有电机不是同时使用，一般是取0.6到0.8，如果是一台电机就取1。

但是你是大电机是主要的，就取0.9好了。

263*1.5*0.9=356 A你最好不要用交流接触器而选用空气开关。

要选大于356 A的空气开关，并按照356 A调整整定电流，这样线路中的电机才能够正常工作和有电路保护。

25平方的铝线可以承受100A的电流。

铜线可以承受140A的电流。

一平方铜线承受安全电流,一般都按4A电流计算回答者：十下5,百上2,二五三五43界,铜线升级算.意思是十个平方以下的线,乘5,一百平方以上的线乘2二十五以下乘4三十五以上乘3铜线按线径的上级算,如1.5平方按2.5算(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。

由表5 3可以看出：倍数随截面的增大而减小。

“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。

如2．5mm’导线，载流量为2．5×9＝22．5(A)。

从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。

“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。

从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。

电机回路设计：断路器，接触器，热继电器，三者怎么选型！
一. 低压电机启动回路用到的主要元件有：开关（断路器）、接触器、热继电器。

二.开关（断路器）选型要点：
1.空气开关额定电压必须大于等于线路额定电压;
2. 空气开关额定电流和过电流脱扣器的额定电流大于等于线路计
算负荷电流。

3. 开关的遮断电流（开断能力）大于线路的最大短路电流
空气开关型号中的字母“D”表示动力，字母“C”表示照明。

目前家庭使用DZ系列的空气开关(带漏电保护的小型断路器）。

电机回路要选择“D”系列
三.接触器的选型
1. 交流接触器选型根据电动机的启动电流来选，一般取启动电流的1.5倍比较合适。

2. 动力回路选择AC3系列
四.热继电器选型
当热继电器用于保护长期工作制或间断长期工作制的电动机时，一般按电动机的额定电流来选用。

例如，热继电器的整定值可等于0.95~1.05倍的电动机的额定电流，或者取热继电器整定电流的中值等于电动机的额定电流，然后进行调整。

五.常用低压电机开关、接触器、热继电器型号配合表（以XX得品牌为例）。

低压电机启动回路中断路器、接触器、热继电器的选型！
低压电机是什么东西？想必大部分电气人员再熟悉不过了。

低压电动机的结构比较简单而且价格便宜，使用起来比较方便，在生产和生活中被广泛地使用。

在大型化工项目中，低压电动机种类繁多，数量庞大，控制方式各有不同，控制要求亦复杂多样。

电动机的控制电路设计对整个电动机的运行，安全和价值起着尤为重要的作用，尤其是低压电动机。

那么在电机回路设计中断路器、接触器、热继电器，三者应该如何选型呢？下面就让小编给大家简单讲一讲吧！
1、低压电机启动回路用到的主要电气元件有哪些？
2、低压电机启动回路中断路器的选型要点有哪些？
3、低压电机启动回路中接触器如何选型？
4、低压电机启动回路中的热继电器如何选用？
5、电动机、断路器、接触器、热继电器配用表：。

电动机维护电气断路器、触摸器、热继电器的选型咱们在做详细的操控体系时，常要需求核算负载的巨细来挑选电缆线的规范,咱们能够依据电机铭牌来断定，也能够经过一些公式来算出来，正本有一种简略的履历算法很简略核算出来，尽管不是必定精确，也足以用来做为挑选电缆规范的依据了。

办法是，咱们常用的三相异步电机一般有两种接法，一种是星形一种是角形。

除较小的电机外，大都是角形，咱们就说角形的，假定是一台380V供电的7.5KW的三相异步电机，那么它的额外每相作业电流约是15A。

实习经过算出来可能是比这个略小一点，咱们彻底能够按这个电流来挑选电缆线了。

假定是一台380V供电的4KW的三相异步电机，那么它的额外每相作业电流约是8A。

或许我们以经看出来规则，也便是1千瓦功率约需2A电流，一个75KW的电机它的额外作业电流约是150A。

你能够经过公式的办法算算，作用是比照挨近的。

关于单相电路而言，电机功率的核算公式是：P=IUcosφ，相电流I=P/Ucosφ；式中：I为相电流，它等于线电流；P为电机功率；U为相电压，一般是220V；cosφ是电机功率要素，一般取0.75。

关于三相平衡电路而言，三相电机功率的核算公式是：P=1.732IUcosφ。

由三相电机功率公式可推出线电流公式：I=P/1.732Ucosφ式中：P为电机功率；U为线电压，一般是380V；cosφ是电机功率要素，一般取0.75。

核算出来了线电流了就能够依据电流巨细和别的的条件挑选导线。

下面咱们说说怎样依据电流来挑选多大截面积的电缆，咱们挑选的电缆为铜芯电缆。

咱们举例阐明，咱们要给一台18.5KW的电机配线，能够算出它的额外电流为37A，也是依据履历1平方毫米铜线能够经过4~6A的电流，咱们取其间间值5A，那么电缆线的截面积应为37/5=6.4平方毫米。

咱们的规范电缆有6平方毫米峻峭共十平方毫米的，为了确保牢靠性，咱们挑选十平方的电缆。

正本详细挑选中咱们也或许会挑选6平方的，这要概括思考，负载作业时耗费的功率是多大，假定只需额外的60%不到的话，能够这么挑选，假定根柢上要作业在额外功率邻近，那只能挑选十平方的电缆了。

如何根据电机的容量来计算导线和开关?
根据三相鼠笼异步电动机的容量，选择空开、接触器、热元件及导线的计算方法如下：
1、电动机的容量设为 N KW，则电动机的额定电流为：2N A，一般情况下，和电动机铭牌上的额定电流相差无几！如果不相信的话，可以拿电动机手册查一下，这个公式可以说是非常准确的！
例如：电动机功率 7.5KW，则额定电流为15A；
电动机功率 55 KW，则额定电流为110A；
额定电流是选择空开、接触器、导线的最主要依据！
2、选择空开如下：
电动机的容量设为 N KW，则电动机的额定电流为：2N A，一般情况下，选择空开的容量是 4N A左右；
例如：电动机功率 7.5KW，则额定电流为15A；空开的容量应该是 32 A；
电动机功率 55 KW，则额定电流为110A；空开的容量应该是 250 A；
注意：风机、泵类的空开和接触器选择要大一些，因为它们的启动时间较长，启动转矩较大；
3、接触器选择同上，即（3.5—4）N A；
4、导线选择：根据电动机的额定电流来选择，一般是额定电流的1.5倍，但是要考虑铺设环境，铺设方式等，在乘以适当的系数，过载热继电器保护1.1倍设定。

22KW ------ VV3*16+1*10 注意环境和温度影响。

如何根据功率选择空气开关三相异步电机额定电流的估算：额电电压～660VI≈1.1P～380VI≈2P～220VI≈3.3PP-电动机额定功率KW主开关电流选择：主开关额定电流=设备额定电流(分支额定电流总和)*1.2～1.3既(200*2)*1.3=520A选型时选600A空气开关分为D系列和C系列D代表动力，C代表照明目前家庭使用DZ系列的空气开关（带漏电保护的小型断路器），常见的有以下型号/规格：C16、C25、C32、C40、C60、C80、C100、C120等规格，其中C表示脱扣电流，即起跳电流，例如C32表示起跳电流为32安，一般安装6500W热水器要用C32，安装7500W、8500W热水器要用C40的空开。

工业上常见的型号有：动力电路用DW和DZ型分20，32，50，63，80，100，125，160，250，400，600，800，1000...(单位A)。

例：DZ10-100/330 Ie=60A说明：DZ－－“自动”的反拼音，10－－设计序号，100－－是它的壳架等级，3－－表示极数即三相，3－－脱扣形式（0－－无脱扣器，1－－热脱扣器式，2－－电磁脱扣器式，3－－复式），0－－有无辅助触头（0－－无辅助触头，2－－有辅助触头），Ie=60A－－过电流调节额定电流。

要点：1、空气开关额定电压大于等于线路额定电压；2、空气开关额定电流和过电流脱扣器的额定电流大于等于线路计算负荷电流。

例：DZ47-60A C25：DZ47---系列微型断路器（还有很多系列，基本都是厂家命名的）LE-----带漏电脱扣功能60-----框架等级为60AC------瞬时脱扣过流倍数按照明类，如5~7或7~10倍，D为动力型10~14倍空气开关是用来保护电线及防止火灾，所以是要根据电线的大小选配的而不是根据电器的功率选配的。

如果空气开关选用太大就不用保护电线，当电线超载空气开关仍不会跳，就会为家庭安全带来隐患。
