气动隔膜泵培训文件

  • 格式：ppt
  • 大小：12.42 MB
  • 文档页数：70

下载文档原格式

  / 70

合集下载

隔膜泵培训课件

隔膜泵培训课件
全球化趋势
随着全球化的不断深入，隔膜泵的市场将进一步 扩大，制造商需要提高自身的国际化水平，以适 应市场的变化。
未来展望与建议
加强研发投入
为了保持竞争优势，制造商需要不断加强隔膜泵的研发投入，推动 技术创新和市场应用。
提高产品可靠性
在市场竞争激烈的情况下，提高产品的可靠性是制造商赢得客户信 任的关键。因此，制造商需要注重提高产品的可靠性。
节能环保
为了响应节能环保的全球倡议，隔膜泵的研发将更加注重节能和环 保，如采用高效电机、降低噪音等。
市场发展趋势
1 2 3
市场需求持续增长
随着工业领域的不断发展，隔膜泵的市场需求将 持续增长，特别是在化工、制药、食品等领域。
产品质量和服务竞争
为了满足客户的需求，隔膜泵制造商将更加注重 产品质量和服务的竞争，提供更加优质的产品和 周到的服务。
压力不足
可能是由于泵体内部组件磨损或损坏、电机功率不足等原 因引起的，应检查泵体内部组件和电机是否正常工作，并 采取相应的维修措施。
06
隔膜泵的发展趋势与展望
技术创新方向
材料优化
随着材料科学的不断发展，隔膜泵的材料选择将更加多样化和优 化，以提高其性能和寿命。
智能化控制
未来隔膜泵的发展将更加注重智能化控制，通过引入传感器和控制 系统，实现远程监控、故障诊断和自动调节等功能。
压送室
将液体从隔膜室引导到压送管 路。
隔膜部件
01
02
03
04
隔膜
将泵内部分为吸入室和压送室 ，通过往复运动实现液体的吸
入和压送。
隔膜缸
支撑和导向隔膜，同时设有压 缩空气的进出口。
隔膜杆
连接隔膜和驱动机构，实现往 复运动。

气动隔膜泵维修资料 ppt课件

气动隔膜泵维修资料 ppt课件
笨，没有学问无颜见爹娘 ……” • “太阳当空照，花儿对我笑，小鸟说早早早……”
4
气动隔膜泵介绍
• 气动隔膜泵特性： • 1）无电火花，可以空运转，可自吸启动工作，无需复杂的控制，操作简
单，自吸高度可达5m • 2）可通过选用泵体的外壳及隔膜的材质来输送不同特性的强酸、强碱、
强有机溶剂液体介质 • 3）无动密封，不污染物料，低剪切力，不易破坏物料结构 • 4）可潜水、可移动，搬运方便，可作移动式泵使用 • 5）无旋转性零件（或轴承），无机械密封，无连接器，维修费用低 • 6）可通过改变气量而改变输送速度 • 7）可通过改变压力而改变输送高度 • 8）可输送高稠、高粘度的液体介质 • 9）可随时开关出口，不怕堵塞 • 10）压力自动平衡（无须泄压阀）
显。 • 3，O型圈密封失效，或夹紧螺丝扭矩过小。
36
• 三、物料室
• 现象： • 出现非正常腐蚀。 • 原因： • 输送介质成分复杂而多变，出现选型不恰当。
37
常见故障及排除
➢ 输送含颗粒介质常见故障及排除； ➢ 输送腐蚀性介质常见故障及排除； ➢ 向压滤机输送污泥常见故障及排除。
38
输送含颗粒介质常见故障及排除
28
易损件-气室部分出现故障现象分析 • 一、空气切换阀 • 现象： • 1,轻度磨损，耗气量增大。 • 2，重度磨损，耗气量增大，
容易出现死点，甚至泵无法 工作。 • 原因： • 1，长时间使用的正常磨损。 • 2，提供的压缩空气不干净、 不干燥或供气压力过高。 • 3，被输送介质进入切换阀， 没有及时清洗或清洗不干净
0.3 Mpa 气压0.3MPa
流量：35 Ｌ/min
10
输出流量： 25L/min
0
0

气动隔膜泵培训资料

气动隔膜泵培训资料
泵内压力下降速度慢 中央部分无泄漏风险 维修简便
无死点的气阀
选型指导 1
泵体的适用性 膜片选择 - 建议使用扩展膜片 - 查阅化学性能表 注意事项 - 粘度 - 磨损性 - 自吸扬程
选型指导 2
脉动 膜片泄漏监测 冲程计数 计量使用
泵壳兼容性指导1
金属泵
* 铝合金 – 电镀 ()
8
10
尺寸
3/8” 英制进、出口
流量
26.5
气阀
&
气动部分
聚丙烯
接液部分
- 泵体
乙缩醛 和聚丙烯
- 阀座
乙缩醛, 和不锈钢
- 球阀
特氟龙, 聚醚弹性体, 丁晴橡胶, 弹
性混合体 不锈钢
-膜片
,,
10
10 – 气阀
& 外部维修 完全可靠-无死点 无O型圈、无磨损 寿命长 部件少 无需润滑 成本低 低压时能可靠运行
500 1000 5000 5000 10000 15000 20000 25000
粘度对选泵的影响
自吸扬程对流量的影响
可选配件
脉动缓冲器 冲程计数器 气压调节器 膜片破裂监测器 墙角适配器 自吸装置包 法兰包 - 螺纹转法兰 ( 1” - 11/2” - 2” ) - 可用材质 : - -
泵壳兼容性指导4
塑料泵 * 乙缩醛 () - 适用于个水基溶液 - 可用于一些卤素和碳氢化物 - 在用于可燃液体时可接地 - 绝大部分涂料和墨汁 - 不能用于酸或酸性溶液 - 很好地适用于油或油性液体 * 在化学表中需达到A级
泵壳兼容性指导5
塑料泵
* 聚丙烯 ()
- 通常建议使用于化学液体的输送
304/316
中央部分涂敷环氧树脂

隔膜泵培训

隔膜泵培训

Frank Ren, Graco CQ 2001
GRACO主要产品
汽车工业喷涂设备
一般工业喷涂设备
建筑业喷涂设备
润滑设备
流体输送设备
Frank Ren, Graco CQ 2001
流体输送设备：
HUSKY 气动双隔膜泵 PISTON气动输送泵
Frank Ren, Graco CQ 2001
Frank Ren, Graco CQ 2001
竞争对手回顾—性能比
特点
优势 无停机问题 流量大于Wilden, Yamada和其他公司 对于1/4”，3/8”，1/2”，3/4”泵，选择多样 具有更大的流量,更佳的性能 免润滑，无结冰滑阀空气马达 Teflon隔膜，满负荷输送 1/4“，3/8“，1/2”和3/4“多种型号选择 HUSKY1”，1.5”&2”泵使用相同空气阀
Frank Ren, Graco CQ 2001
HUSKY 产品系列
产品系列 HUSKY 205，307，308，515，716 HUSKY 1040，1590，2150，3275 工作原理 GRACO技术优势
Frank Ren, Graco CQ 2001
HUSKY205 简介

GRACO 液体腔特点
塑料泵体材质采用 纯 聚丙烯，导电乙缩醛 金属泵体材质采用 阳极氧化AL，316 SST ，铸铁 进出口位于泵两侧 提高安装的挠度 防止液体渗入空气腔 减少压损，流量更大 AL 电镀后提高抗腐蚀能力 SST 316 钝化处理 螺栓连接 夹箍连接
典型竞争对手
进出口位于泵中央（WILDEN，ARO）
GRACO公司流体输送泵

隔膜泵培训课件

隔膜泵培训课件

质方面有一定局限性。
03
选择依据
根据实际工艺需求和使用条件，综合考虑设备的性能、可靠性、适用
范围及成本等因素进行选择。
06
培训总结与答疑
培训内容回顾与总结
1 2
隔膜泵工作原理
介绍了隔膜泵的工作原理和特点，重点讲解了 隔膜泵的适用范围和使用条件。
型号与选型
讲解了不同型号的隔膜泵特点和区别，并分享 了选型时的注意事项和要点。
隔膜泵在环保行业的应用
总结词
无污染、低能耗、远程控制
详细描述
环保行业对无污染和低能耗设备需求量大，隔膜泵可用于污水输送和远程控制， 实现节能减排。
隔膜泵在食品行业的应用
总结词
卫生型、易清洗、低维护
详细描述
食品行业对设备卫生要求严格，隔膜泵可用于输送各种食品物料，如奶制品 、果酱等，具有易清洗和低维护的特点。
先开启进出口阀门，再启动电机，观察泵的 运行状态，确认正常后关闭进出口阀门。
运行过程
停机顺序
在泵正常运行期间，密切关注泵的流量、压 力等参数，确保在规定范围内。
先打开进出口阀门，再关闭电机，以防止泵 内液体倒流造成损伤。
隔膜泵的维护保养
日常检查
每日对泵进行检查，包括进出口阀门、 电机等部件是否正常。
为满足不同领域和工艺需求，隔膜泵的种类和 规格不断丰富，同时提供定制化服务，实现设 备的高效、精准应用。
隔膜泵的市场应用前景
环保与新能源领域
随着环保意识的增强和新能源技术的不断发展，隔膜泵在废水处理、新能源电池等领域的 应用越来越广泛。
制药与食品行业
隔膜泵在制药和食品行业中应用广泛，可确保产品质量和生产效率的同时，降低交叉污染 和能源消耗。

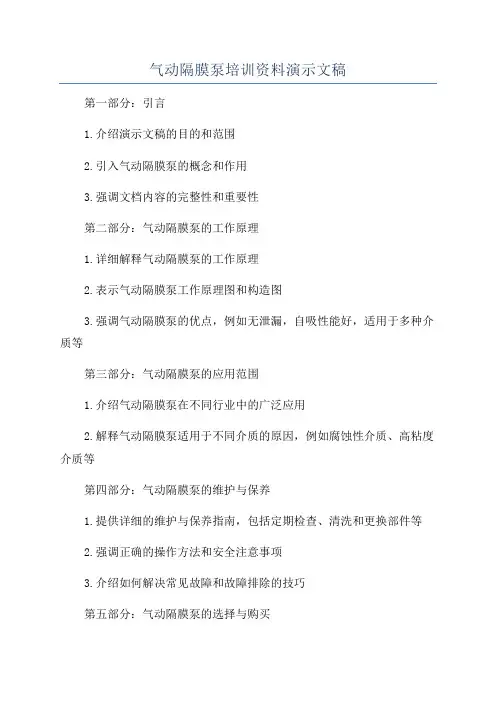

气动隔膜泵培训资料演示文稿

气动隔膜泵培训资料演示文稿

气动隔膜泵培训资料演示文稿
第一部分：引言
1.介绍演示文稿的目的和范围
2.引入气动隔膜泵的概念和作用
3.强调文档内容的完整性和重要性
第二部分：气动隔膜泵的工作原理
1.详细解释气动隔膜泵的工作原理
2.表示气动隔膜泵工作原理图和构造图
3.强调气动隔膜泵的优点，例如无泄漏，自吸性能好，适用于多种介质等
第三部分：气动隔膜泵的应用范围
1.介绍气动隔膜泵在不同行业中的广泛应用
2.解释气动隔膜泵适用于不同介质的原因，例如腐蚀性介质、高粘度介质等
第四部分：气动隔膜泵的维护与保养
1.提供详细的维护与保养指南，包括定期检查、清洗和更换部件等
2.强调正确的操作方法和安全注意事项
3.介绍如何解决常见故障和故障排除的技巧
第五部分：气动隔膜泵的选择与购买
1.介绍选择气动隔膜泵的关键因素，例如流量、压力、介质特性等
2.提供购买气动隔膜泵的建议和注意事项，例如选择可靠的供应商、注意价格和质量的平衡等
第六部分：案例分析
1.提供真实的案例或应用场景，展示气动隔膜泵的实际应用效果
2.强调案例中的成功要素和经验教训
3.鼓励参与者分享他们自己的案例或经验
第七部分：总结与提问环节
1.总结演示文稿的重点和要点
2.开放式提问环节，鼓励参与者提出问题和分享他们的见解
3.表示感谢并鼓励参与者进一步了解和学习气动隔膜泵的知识。

隔膜泵自动化培训讲义

产需求。
挑战
隔膜泵自动化系统的实施和维护成本较高，需要专业的技术支持和培训。同时，由于该 系统涉及到复杂的控制技术和传感器技术，其稳定性和可靠性也是需要关注的问题。
04
隔膜泵自动化系统的操作 与维护
隔膜泵自动化系统的操作流程
启动前的检查
启动操作
检查隔膜泵的各部件是否正常，连接是否 牢固，润滑系统是否正常等。
工作原理
隔膜泵由电机驱动，通过曲轴、连杆 和十字头等机构将旋转运动转换为往 复运动，从而驱动隔膜进行往复运动 ，实现液体的吸入和排出。
隔膜泵的种类与特点
种类
根据隔膜的结构和安装方式，隔 膜泵可分为单隔膜泵、双隔膜泵 和多隔膜泵等。
特点
隔膜泵具有压力高、流量大、结 构简单、操作方便、密封性好等 优点，广泛应用于化工、制药、 食品、环保等领域。
自动化技术的发展历程
总结词
自动化技术的发展经历了三个阶段，分别是机械化、电气化和自动化。随着计算机技术和信息技术的快速发展， 自动化技术逐渐向智能化和数字化方向发展。
详细描述
在机械化阶段，人们开始利用简单的机械装置代替手工劳动，如蒸汽机、水轮机等。到了电气化阶段，人们开始 利用电气技术实现机器的自动化控制，如电动机、发电机等。随着计算机技术和信息技术的快速发展，自动化技 术逐渐向智能化和数字化方向发展，出现了许多先进的自动化设备和系统。
03
隔膜泵自动化系统
隔膜泵自动化系统的组成与功能
组成
隔膜泵自动化系统主要由隔膜泵、控制系统、传感器和执行器等部分组成。
功能
隔膜泵自动化系统能够实现自动化控制和监测，提高生产效率，降低人工操作 误差，提升生产安全。
隔膜泵自动化系统的控制原理
控制策略

XXXXverderair气动隔膜泵培训资料.pptx


2” DIN 法兰
流量可达：
340 lpm
568 lpm
气阀
双滑块
双滑块
气阀部分材质 Aluminium or SS
Aluminium or SS
接液部分
- 泵体
PP-KY-SS-AL
PP-KY-SS-AL-CI
- 阀座
PP-KY-HY-SP-SS-HS
HY-SP-PP-KY-SS-HS
- 球阀
气阀无需润滑 外部维修 无死点
pres 12
VERDERAIR VA 8
适合计量要求的设备配套 可适用聚丙烯PP、乙缩醛AC, 和聚偏氟乙烯 Kynar 流量可达 19 l/min 多种安装方式 ( 水平、垂直、或倒装) 可选罗线型阀门遥控 阀门弹簧复位、自吸性能好 标准配置位特氟龙Teflon 膜片 螺纹联接 气阀可外部维修
多种运行速度 多个输出压力 ( 0 - 8 bar ) 超强防磨损 防爆 压力防死点( 无需旁路或卸压阀 ) 气阀堵死没有气源损耗 维修简单、成本低
pres 11
VERDERAIR 气动隔膜泵产品系列
三大产品系列 -VERDERAIR VA 8 - VERDERAIR VA. 10 - VERDERAIR VA 15, VA 20, VA 25, VA 40, VA 50, VA 80
- 泵体
AC-PP-KY-SS-AL
- 阀座
AC-PP-KY-HY-SP-SS
HS
- 球阀
TF-AC-SP-BN-VT-SS-GE
- 膜片
TF-BN-VT-SP-GE-HY
1” BSP VA 25 1” DIN 法兰 VA 25 150 lpm 双滑块 铝合金Aluminum

隔膜泵培训课件

阀用于控制流体的流动方向和流量，进出口管道用于连接泵的进、出口，安全阀用于在 流体压力过高时释放压力，保护泵和管路的安全。这些部件对于隔膜泵的正常运行和安
全性至关重要。
03
隔膜泵的操作与维护
操作规程
01
02
03
04
启动前的检查
在启动隔膜泵之前，应检查泵 的各部件是否完好，紧固件是
否松动，润滑是否良好。
清洗与更换易损件
定期清洗泵的过滤器、阀件等 易损件，如有损坏应及时更换 。
润滑管理
定期对泵进行润滑，保持润滑 系统的清洁和油位的正常。
防止锈蚀和腐蚀
定期对泵进行防锈处理，避免 泵的金属部件受到腐蚀。
故障排除
压力异常
如出现压力异常，应检查进出口阀门 是否正常，管道是否堵塞，泵的密封 件是否损坏等。
流量不足
详细描述
驱动系统通常包括电机、减速器和曲柄连杆机构等组件。电机产生旋转运动，通过减速器减速后传递 给曲柄连杆机构，进而驱动隔膜进行往复运动。驱动系统的性能直接影响隔膜泵的效率和可靠性。
其他重要部件
总结词
除了泵体、隔膜和驱动系统外，隔膜泵还包括一些其他重要部件，如阀、进出口管道和 安全阀等。
详细描述
制药行业
用于输送药品、原料等 ，确保产品的质量和安
全。
食品加工
用于输送果汁、乳制品 、酒类等，符合食品卫
生要求。
环保领域
用于污水处理、污泥输 送等，改善环境质量。
成功案例
某石油化工企业使用隔膜泵成功输送 腐蚀性液体，提高了生产效率，减少 了人工操作和维护成本。
某食品加工企业使用隔膜泵在果汁生 产线中实现了高效、稳定的输送，提 高了产品口感和品质。
安全防护措施

隔膜泵培训完整课件


03
确认设备型号、规格及 性能参数是否符合设计 要求。
检查设备外观是否完好， 有无损坏或变形。
核对设备附件、配件是 否齐全。
04
熟悉设备安装图纸及技 术要求，了解设备结构 和工作原理。
安装步骤及注意事项
将泵体放置在基础上，调 整水平度，确保泵体水平。
安装驱动装置，调整驱动 装置与泵体的同轴度。
连接进出口管道，注意管 道的密封性和支撑稳定性。
连接电源线和控制线，确 保接线正确、牢固。
调试过程与验收标准
启动前检查
检查设备各部位是否正常，有无 异常声响或振动。
空载试车
在无负载状态下启动设备，观察 设备运行状况，检查各项参数是 否符合要求。
负载试车
在负载状态下启动设备，观察设 备运行状况，检查各项参数是否 符合要求。
验收标准
设备连续运行2小时以上，各项 参数稳定、符合要求，无明显故
受液体的压力。
阀组
包括吸入阀和排出阀，用于控 制液体的吸入和排出。
泵体
是泵的支撑部件，用于安装和 固定其他部件。
隔膜泵性能参数及选型
01
02
03
04
05
流量：表示单位时间内 泵所输送的液体体积， 是选择隔膜泵的重要参 数之一。
扬程：表示液体被提升 的高度，也是选择隔膜 泵的重要参数之一。
效率：表示泵在给定条 件下输送液体的能力， 通常以百分比表示。
结构改进措施研究
优化流道设计
通过流道形状的优化，减 少流动阻力和涡流损失， 提高泵的效率和稳定性。
改进密封结构
采用先进的密封结构和材 料，提高密封性能和耐久 性，减少泄漏和维修次数。
强化驱动系统
优化驱动系统的设计和选 型，提高驱动效率和稳定 性，降低能耗和噪音。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

568 lpm
气阀
双滑块
双滑块
气阀部分材质 Aluminium or SS
Aluminium or SS
接液部分
- 泵体
PP-KY-SS-AL
PP-KY-SS-AL-CI
- 阀座
PP-KY-HY-SP-SS-HS
HY-SP-PP-KY-SS-HS
- 球阀
TF-SP-VT-GE-HY -AC-HS TF-AC-HY-SP-VT-HS-GE
HY-SP-SS-HS
- 球阀
TF-SP-GE-HY
- 膜片
TF-GE-SP-HY
VERDERAIR VA 15 & VA 20
VA 15 AND VA 20通用气阀
Slide valve style 外部维修 完全可靠 无死点 无O型圈、无磨损 寿命长 部件少 无需润滑
VA 15 & VA 20通用气阀
VERDERAIR
气动隔膜泵产品知识 29/07/04
陶基斌 Tel: +86 21 6270 5336 Fax: + 86 21 6270 0363 E-mail: taojibin@
VERDERAIR
销售技术培训资料
气动隔膜泵运行原理 (1)
气动隔膜泵运行原理(2)
VERDERAIR 气动隔膜泵适用的市场
化工 食品/生化制药 产品工艺流程
- 灌装 - 纺织 污水 纸浆 & 造纸
VERDERAIR气动隔膜泵适用的市场
基础资源工业 - 矿井 - 石油 & 天然气
电镀 & 抛光 陶瓷 设备制造
( OEM’S ) 其它
气动隔膜泵的典型运用
气动隔膜泵的运行载荷
VERDERAIR Pumps的优势(1)
防结冰
中部区域有压力 把气体在泵内的膨胀降到最低 在滑块内结冰Ice forms in cup
- 冰渣从滑块排出
中部区域气压大有热量 竞争对手常用的伎俩
- 高度润滑 - 气体加热 - 防冻液
VERDERAIR结构特点和好处
- 阀座
AC-PP-KY-HY-SP-SS
HS
- 球阀
TF-AC-SP-BN-VT-SS-GE
- 膜片
TF-BN-VT-SP-GE-HY
1” BSP VA 25 1” DIN 法兰 VA 25 150 lpm 双滑块 铝合金Aluminum
AC-PP-KY-SS-AL
AC-HY-SP-VT-PP-KY-SS-
VERDERAIR VA 10 – 气阀
VERDERAIR VA15 - 20 - 25 - 40 - 50 - 80
尺寸 : 金属泵 3/4” BSP VA 20
塑料泵 1/2” BSP VA 15
流量达
50 lpm
气阀
双滑块
气阀部分材质 聚丙烯PP
接液部分
- 泵体
AC-PP-KY-SS-AL
气阀工作原理 (1)
气阀工作原理(2)
气阀工作原理(3)
气阀工作原理(4)
竞争对手的气阀部件数量多 (1)
竞争对手的气阀部件数量多(2)
竞争对手的气阀部件数量多(3)
VA 80气阀
Slide valve style 外部维修 完全可靠 无死点 无O型圈可磨损 寿命长 部件少 无需润滑
- 膜片
TF-GE-VT-SP-HY
TF-HY-SP-VT-GE
VERDERAIR VA15 - 20 - 25 - 40 - 50 - 80
尺寸 : 金属泵 3” DIN 法兰 VA 80
流量可达：
1060 lpm
气阀
双滑块
气阀部分材质 铝合金 Aluminium
接液部分
- 泵体
AL
- 阀座
VA 25 - VA 40 - VA 50 金属泵
食品级气动隔膜泵
VA 25 - VA 40 - VA 50 塑料泵
VA 25-40 & 50通用气阀
Slide valve style 外部维修 完全可靠 无死点 无O型圈可磨损 寿命长 部件少 无需润滑
VA 25 - 40 – 50通用气阀
特氟龙TF, 聚醚弹性体HY, 丁晴橡胶
BN, 弹性混合体SP and 不锈钢SS
-膜片
TF, HY, BN and SP
VERDERAIR VA 10
VERDERAIR VA 10 – 气阀
Ball & detent style 外部维修 完全可靠-无死点 无O型圈、无磨损 寿命长 部件少 无需润滑 成本低 低压时能可靠运行
VERDERAIR 气动隔膜泵产品系列
三大产品系列 -VERDERAIR VA 8 - VERDERAIR VA. 10 - VERDERAIR VA 15, VA 20, VA 25, VA 40, VA 50, VA 80
气阀无需润滑 外部维修 无死点
VERDERAIR VA 8
适合计量要求的设备配套 可适用聚丙烯PP、乙缩醛AC, 和聚偏氟乙烯 Kynar 流量可达 19 l/min 多种安装方式 ( 水平、垂直、或倒装) 可选罗线型阀门遥控 阀门弹簧复位、自吸性能好 标准配置位特氟龙Teflon 膜片 螺纹联接 气阀可外部维修
TF-AC-SP-BN-VT-SS-HS-GE TF-HY-SP-VT-BN-GE
VERDERAIR VA15 - 20 - 25 - 40 - 50 - 80
尺寸 : 金属泵 11/2” BSP VA 40
2” BSP VA 50
塑料泵 11/2” DIN 法兰
2” DIN 法兰
流量可达：
340 lpm
干、湿自吸 空转无损害 无机械密封或封盖 可潜水使用 无复杂的电机控制 没有轴联接 可移动使用，便于安装 投资成本低
VERDERAIR Pumps的优势(2)
多种运行速度 多个输出压力 ( 0 - 8 bar ) 超强防磨损 防爆 压力防死点( 无需旁路或卸压阀 ) 气阀堵死没有气源损耗 维修简单、成本低
VERDERAIR VA 8
VERDERAIR VA 10
尺寸
3/8” 英制进、出口
流量
26.5 lpm
气阀
Last model with ball & detent style
气动部分
聚丙烯 PP
接液部分
- 泵体
乙缩醛AC 和聚丙烯PP
- 阀座
乙缩醛AC, PP 和不锈钢 SS
- 球阀
