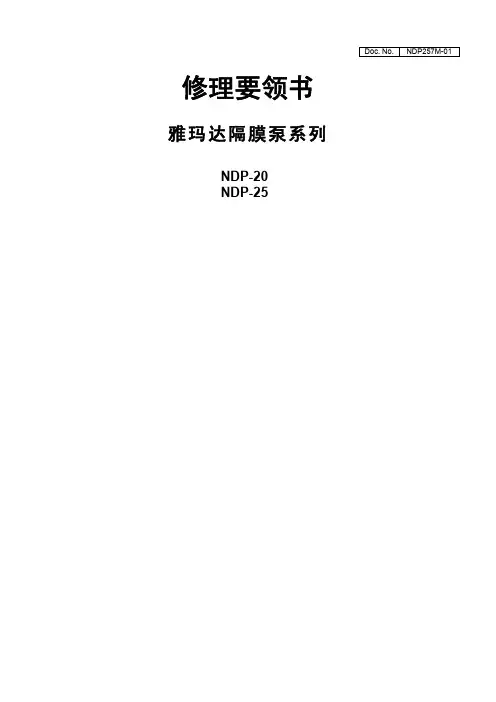

Doc. No. NDP257M-01修理要领书雅玛达隔膜泵系列NDP-20NDP-25・ 前言本修理要领书对修理雅玛达隔膜泵NDP-20系列和NDP-25系列产品时的必要事项进行说明。
本书是以2008年3月所生产的产品为准进行介绍。
今后在式样变更时，可能存在实际产品与介绍不相吻合的情况，请事先予以谅解。
另外，本书所记载的单位全部统一为国际单位体系中的SI 单位，请事先予以了解。
・ 警告和注意事项为安全使用本产品，请务必遵守以下事项： 在本书中，用图表示警告及注意事项。
这些是为了正确使用本产品及使用者其周围的人群造成人身伤害事故和损坏周围物品的防患于未然的一种标识。
其表示方法和含义如下。
请详细阅读并理解其内容。
警告：表示无视该标记而采取错误的操作方法，有导致死亡或重伤的可能。
注意：表示无视该标记而采取错误的操作方法，有导致受伤以及物品损害的可能。
另外，为了表示危害和损害内容，在采用上述标记的同时，使用下图进行表示。
该标记表示禁止的行为（禁止事项）。
标记的旁边表示具体的禁止内容。
该标记表示必须遵守的内容。
标记的旁边表示具体的指示内容。
警告・ 作业前切断供给空气，请对泵进行清洗。
如果泵内残留有空气压力和液剂，可能导致本产品破损和爆炸等，或者液剂溅入眼睛或皮肤、被吸入和服用时，可能导致重伤或死亡事故发生。
（泵的清扫方法请参见〈使用说明书 第6章〉）・ 更换零部件时请使用正品零部件或同等品。
使用正品零部件或同等品以外的零部件可能产生故障。
注意・ 要求使用专用工具的地方必须使用专用工具。
否则可能成为泵破损的原因。
・ 请参照〈使用说明书 10.1 主要参数〉，确认泵的重量，拿起时请务必小心。
目录・前言・警告和注意事项・目录1. 工作原理 (1)2. 备件2.1 一般工具 (1)2.2 专用工具 (1)2.3 其他 (1)3. 关于更换零部件的订货方法 (1)4. 球阀和阀座4.1 拆卸■ BA□、BS□、BF□、BA□-D类型 (2)■ BP□、BV□类型 (3)4.2 点检 (4)4.3 安装 (4)5. 隔膜和中央连杆5.1 拆卸■ BA□、BS□、BF□、BA□-D类型 (5)■ BP□、BV□类型 (5)5.2 点检 (6)5.3 安装■B□C、B□N、B□E、B□V、B□H、B□S、B□H/T、BAC-D、BAN-D类型 (7)■B□T、BAT-D类型 (7)6. 通道轴承和导气阀组件6.1 拆卸 (8)6.2 点检 (8)6.3 安装 (8)7. C型滑阀组件和套筒组件7.1 拆卸 (9)7.2 点检 (9)7.3 安装 (9)8. 加固拧紧 (10)9. 零部件分解图和零部件清单9.1 NDP-20/25 BA□、BS□、BF□ (11)9.2 NDP-20 BA□-D (13)9.3 NDP-20/25 BP□、BV□ (15)9.4通用零部件表 (17)9.5 本体组件 (18)9.6阀体组件 (19)9.7吸管套件 (19)・零部件订购Fax表 (20)在1根中央连杆的两端固定有2片隔膜，如Fig.1.1所示，当向右侧的空气室b 输入压缩空气时，中央连杆则向右方向移动，将材料室B 中的材料挤出，同时材料室A 则吸入材料。

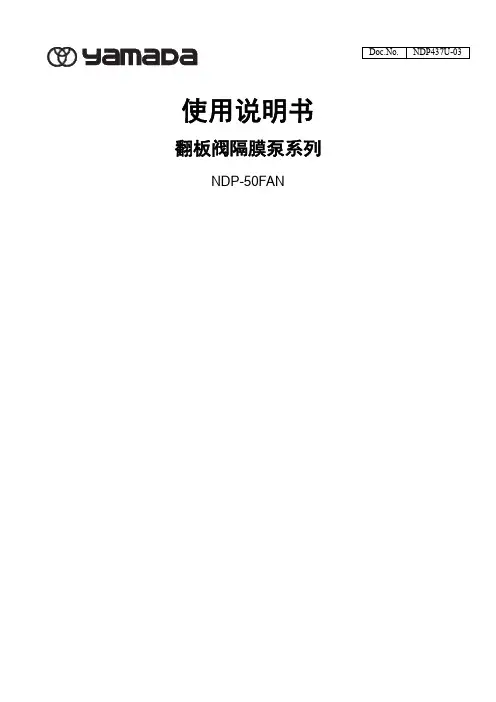

Doc.No.NDP437U-03使用说明书翻板阀隔膜泵系列NDP-50FANSimplified Declaration of ConformityYAMADA CORPORATION declares under our sole responsibility that the products described below are in conformity with the following standards and/or directives.EU Declaration of Conformity:Product : AIR OPERATED DIAPHRAGM PUMP series and PULSATION DAMPENER seriesModel : NDP, DP, G, and AD series; excluding NPT thread typeDirective 2006/42/ECDirective 2014/30/EU (NDP-E and DP-E series)EN ISO 12100:2010EN 809:1998 + A1:2009ManufacturerName of company : YAMADA CORPORATIONAddress : 1-1-3, Minami-Magome, Ota ku, Tokyo, 143-8504 JapanImporter / Authorized Representative in EUName of company : YAMADA EUROPE B.V.Address : Aquamarijnstraat 50, 7554NS Hengelo(Ov), the NetherlandsOriginal declaration is available at the following Internet address:https:///downloads・前言真诚的感谢您惠购本公司的隔膜泵产品。
隔膜泵培训课件xx年xx月xx日目录•隔膜泵基本原理与结构•隔膜泵选型与安装•隔膜泵操作与维护•隔膜泵性能优化与改进•隔膜泵应用领域及案例分析•隔膜泵安全管理与法规要求01隔膜泵基本原理与结构通过电机驱动，使曲轴旋转，从而带动连杆和柱塞做往复运动。
电机驱动隔膜变形液体排出当柱塞向后运动时，隔膜在泵缸内向后变形，使泵缸内形成负压，吸入阀打开，吸入液体。
当柱塞向前运动时，隔膜在泵缸内向前变形，将液体挤出，排出阀打开，液体排出。
030201隔膜泵工作原理隔膜泵主要结构组成承受液体压力，连接进出口管道。
将输送的液体与工作介质分开，防止工作介质对输送液体的污染。
将电机的旋转运动转化为柱塞的往复运动。
包括吸入阀和排出阀，控制液体的吸入和排出。
泵体隔膜曲轴连杆机构阀组高压力可承受较高的工作压力，适用于高压输送场合。
通过改变电机的转速或调整柱塞的行程来改变流量。
耐腐蚀过流部件可采用各种耐腐蚀材料制造，适应各种腐蚀性介质的输送。
性能参数流量、扬程、效率、功率等。
无泄漏由于隔膜将输送的液体与工作介质分开，因此可以实现无泄漏输送。
隔膜泵性能参数及特点02隔膜泵选型与安装选型依据及注意事项液体性质了解输送液体的物理和化学性质，如温度、粘度、腐蚀性、固体颗粒含量等，以便选择适合的隔膜材质和密封方式。
扬程要求考虑输送液体的高度和距离，以及管道阻力等因素，选择合适的扬程。
流量需求根据工艺流程和管道设计，确定所需隔膜泵的流量范围。
环境条件考虑环境温度、湿度、腐蚀性气体等因素，选择适合的防护等级和材质。
安全性和可靠性选择具有良好声誉和经过认证的品牌，确保隔膜泵的安全性和可靠性。
在安装前，应对隔膜泵进行外观检查，确保无损坏或缺陷。
同时检查附件是否齐全，如进出口法兰、密封件、紧固件等。
检查隔膜泵准备好安装所需的工具和材料，如扳手、螺丝刀、密封胶、垫片等。
准备安装工具和材料在安装前，应对管道进行清洗，确保管道内无杂质和异物，以免影响隔膜泵的正常运行。
ppt课件•隔膜泵基本原理与结构•隔膜泵选型与安装•隔膜泵操作与维护•隔膜泵性能评价与优化目录•隔膜泵市场动态与行业趋势•培训课程总结与展望隔膜泵基本原理与结构01CATALOGUE隔膜泵工作原理电机驱动通过电机驱动偏心轮或曲轴，使连杆带动隔膜做往复运动。
压缩与排放当隔膜向传动机构一侧运动，泵缸内工作时为负压而吸入液体；当隔膜向另一侧运动时，则排出液体。
液体输送被输送的液体在泵缸内被膜片与工作液体隔开，只与泵缸、吸入阀、排出阀及膜片的泵内一侧接触，而不接触柱塞以及密封装置，这就使柱塞等重要零件完全在油介质中工作，处于良好的工作状态。
传动部分工作部分隔膜阀组隔膜泵主要结构组成由电机、联轴器、减速器等组成，提供动力并降低转速。
将工作部分与液体部分隔开，防止工作介质与液体混合。
由曲柄连杆机构、缸体、柱塞等组成，实现液体的吸入和排出。
包括吸入阀和排出阀，控制液体的流动方向。
流量、扬程、效率、转速等。
隔膜泵性能参数及特点性能参数由于隔膜将工作介质与液体完全隔开，因此可以实现无泄漏运行。
无泄漏过流部件可采用各种耐腐蚀材料，以适应腐蚀性介质的输送。
耐腐蚀可承受较高的工作压力，适用于高压输送场合。
高压力通过改变柱塞直径和行程长度，可实现不同流量和扬程的组合。
宽范围主要零件在油介质中工作，磨损小，寿命长。
长寿命隔膜泵选型与安装02CATALOGUE流量需求根据工艺流程和管道设计确定所需流量。
扬程要求考虑输送液体的高度和距离，以及管道阻力等因素。
•液体性质：了解液体的密度、粘度、腐蚀性等特性，选择适合的隔膜材质。
02030401注意事项避免过大或过小的选型，以免影响泵的性能和使用寿命。
考虑备用泵的配置，确保生产连续性。
了解厂家提供的售后服务和技术支持情况。
准备工作检查泵体、电机等部件是否完好无损。
清理安装场地，确保环境整洁。
0203安装步骤将泵体放置在基础上，调整水平度。
准备必要的安装工具和材料。
0101连接进出口管道，注意管道的密封性和支撑稳定性。
隔膜泵培训范文隔膜泵是一种通过隔膜来实现流体运输的泵类设备。
其特点是能够同时进行正反向输送，具有自吸能力和排气功能。
隔膜泵广泛应用于化工、制药、食品、环保等行业，在生产过程中具有重要的作用。
为了保证隔膜泵的安全、高效运行，需要对操作人员进行培训。
一、隔膜泵的结构和工作原理隔膜泵由电机、泵体、隔膜、进出口阀门等部分组成。
工作原理是通过电机驱动橡胶隔膜的往复运动，使泵腔内的流体产生流动。
隔膜泵的典型结构包括：隔膜、泵腔、进口阀、出口阀、电机等。
泵体中央划分出两个独立的工作室，每个工作室均由一面折弯的金属隔膜球和壳体组成。
泵腔两端分别设有进口阀和出口阀，用于控制流体的进出。
工作原理如下：当电机启动时，传动轴通过减速器带动隔膜球运动。
当隔膜球运动到顶部时，泵腔内形成负压，吸入进口阀处的液体。
当隔膜球运动到底部时，体积收缩并排出流体。
这样不断地往复运动，使流体流动。
二、隔膜泵的使用注意事项1.选用适当的介质：隔膜泵适用于输送各种腐蚀性、粘度较大、颗粒悬浮物的介质。
但需要根据具体的介质性质来选用合适的材质，以防泵体受损。
2.合理设置进出口阀门：进出口阀门的设置对泵的正常运行非常重要。
进口阀门可以控制液体的进入速度，出口阀门可以控制液体的流出速度。
合理设置可以保证泵的正常工作，延长设备寿命。
3.定期清洁维护：隔膜泵使用一段时间后，由于介质的腐蚀和摩擦，可能会出现泄漏、堵塞等问题。
定期清洁维护可以保证设备的正常运行，提高工作效率。
4.熟悉操作要领：操作人员需要熟悉隔膜泵的工作原理和结构，掌握正确的操作方法。
在操作过程中要注意阀门的开关和压力的控制，防止出现意外事故。
三、隔膜泵的故障处理方法1.泵无法启动：首先检查电源是否正常，电机是否损坏。
如果电源正常，电机没有故障，可能是泵腔内有异物堵塞。
可以拆下进口阀检查清理。
2.泵出现漏液现象：可能是进口和出口阀门密封件磨损或老化。
可以更换新的密封件来解决问题。
3.泵排气不畅：可能是排气阀门存在问题，可以检查阀门是否关闭，或者清理阀门和管道。
隔膜泵的最全知识隔膜泵在过程控制中的作用是接受调节器或计算机的控制信号，改变被调介质的流量，使被调参数维持在所要求的范围内，从而达到生产过程的自动化。
如果把自动调节系统与人工调节过程相比较，检测单元是人的眼睛，调节控制单元是人的大脑，那么执行单元—隔膜泵就是人的手和脚。
要实现对工艺过程某一参数如温度、压力、流量、液位等的调节控制，都离不开隔膜泵。
因此正确选择隔膜泵在过程自动化中具有重要意义。
1、隔膜泵的组成与分类隔膜泵又称控制泵，是执行器的主要类型，通过接受调节控制单元输出的控制信号，借助动力操作去改变流体流量。
隔膜泵一般由执行机构和阀门组成。
如果按其所配执行机构使用的动力，隔膜泵可以分为气动、电动、液动三种，即以压缩空气为动力源的气动隔膜泵，以电为动力源的电动隔膜泵，以液体介质(如油等)压力为动力的电液动隔膜泵，另外，按其功能和特性分，还有电磁阀、电子式、智能式、现场总线型隔膜泵等。
隔膜泵的产品类型很多，结构也多种多样，而且还在不断更新和变化。
一般来说阀是通用的，既可以与气动执行机构匹配，也可以与电动执行机构或其他执行机构匹配。
2.隔膜泵类型的选择2.1隔膜泵的阀体类型选择阀体的选择是隔膜泵选择中最重要的环节。
隔膜泵阀体种类很多，常用的有直通单座、直通双座、角形、隔膜、小流量、三通、偏心旋转、蝶形、套筒式、球形等10种。
在选择阀门之前，要对控制过程的介质、工艺条件和参数进行细心的分析，收集足够的数据，了解系统对隔膜泵的要求，根据所收集的数据来确定所要使用的阀门类型。
在具体选择时，可从以下几方面考虑:(1)阀芯形状结构主要根据所选择的流量特性和不平衡力等因素考虑。
(2)耐磨损性当流体介质是含有高浓度磨损性颗粒的悬浮液时，阀芯、阀座接合面每一次关闭都会受到严重摩擦。
因此阀门的流路要光滑，阀的内部材料要坚硬。
(3)耐腐蚀由于介质具有腐蚀性，在能满足调节功能的情况下，尽量选择结构简单阀门。
(4)介质的温度、压力当介质的温度、压力高且变化大时，应选用阀芯和阀座的材料受温度、压力变化小的阀门。
