隔膜泵说明书

隔膜式计量泵使用说明书关于本产品说明书（以下简称“说明书”）◆说明书版权属边锋所有；◆说明书与实际产品有不一致的地方，边锋拥有最终解释权；◆说明书是本产品不可分割的一部份，请妥善保管；如果您对说明书的任何内容存在不明或异议，请在购买设备七日内向本公司提出书面异议，否则视为您已经同意、理解并接受说明书的全部内容。

设备使用过程当中，如果您遇到技术问题，欢迎致电：！ 特 别 提 醒用户使用手册 隔膜式计量泵分册1、计量泵使用前请加220#蜗轮蜗杆油或50#齿轮油至油标。

2、计量泵电机接线一定要按照电机铭牌的电压接线（380V或220V）2、计量泵开机之前一定要确保出口管路通畅（阀门全开）。

3、不锈钢管路接头焊接时，切不可把焊渣或杂物掉入管路或阀体内（从而会造成计量泵不出水、压力变小或流量变小）计量泵要停止工作时先关闭计量泵，再关闭出口阀门。

4、出口管路压力一定要高于进口管路压力，如果低于进口压力，一定要加装背压阀，防止产生虹吸。

5、出口管路口径一定要大于或等于，相应计量泵的标配口径。

计量泵标准按装图（供参考）目录一、概述.................................................................................（5）二、结构原理和特性 (5)2.1泵的结构 (5)2.2工作原理 (5)2.3流量调节特性 (6)三、技术数据 (6)3.1参数 (6)3.2流量调节曲线特性图 (6)四、泵的使用 (6)5.1泵运转前的检查及其准备工作 (6)5.2启动 (6)5.3带负荷运转 (6)5.4停机…………………………………………………………………（7）五、泵的维护保养 (7)6.1泵的日常维护 (7)6.2维修保养解拆及装配顺序 (7)六、安装 (8)4.1泵的安装 (8)4.2管路安装 (8)4.3特殊液体对管路通量增加 (9)4.4安装规范(按装图) (9)七、各系列产品装配图 (11)八、故障原因分析及排除方法 (13)九、单向阀总成及装配结构图 (14)一、概述机械隔膜式计量泵主要是往复式计量泵、按泵的缸数可分为单缸、双缸、三缸等多种类型。

2Diaphragm Pump 隔膜泵Specialist in Fluid Transfer致力于流体输送Edition 7 Is SKY-E -E-03-2016E255This manual contains warnings and caution.本手册包含警告和注意事项READ AND RETAIN FOR REFERENCE阅读和保留以供参考INSTRUCTIONS操作指南Operation andMaintenance Manual操作维护手册1警告以下为针对本设备的设置、使用、接地、维护及修理的警告。

惊叹号标志表示一般性警告，而各种危险标志则表示与特定操作过程有关的危险。

当本手册正文中或警告标志上出现这些符号时，请回头查阅这些警告。

若产品特定的危险标志和警告未出现在本节内，则可能出现在本手册的其他章节。

2警告34The electric diaphragm pump is composed of a suction port, a discharge port, a medium chamber and a power assembly. The power assembly is composed of a motor, a crankshaft, a piston and an intermediate shaft 电动隔膜泵由吸入口、排放口、介质室和动力总成构成，动力总成由电机、曲轴、活塞和中间轴构成When the diaphragm pump is working, the left and right diaphragms are driven by the crankshaft and the piston to move left and right隔膜泵工作时，左右膜片均通过曲轴和活塞驱动左右运动The motor drives the crankshaft, the crankshaft drives the piston, the piston pushes the central shaft, and the diaphragm moves to the left. As a result, the volume of the left cavity decreases and the liquid is squeezed out 电机带动曲轴，曲轴驱动活塞，活塞推动中心轴，驱动膜片向左移动，结果是左腔容积减小，液体被挤出。

隔膜泵电气使用说明书一，安全事项注意：隔膜泵相关电气的使用、维护和操作必须由专业的电气技术人员进行；注意：隔膜泵相关电气的使用、维护和操作的电气技术人员进行使用、维护和操作前必须熟悉本手册的内容；注意：隔膜泵电气系统中存在着对于人体不安全的电压；注意：拖动系统中使用的变频器的某些部件中存在高压，在变频器的使用和操作时必须严格按照变频器的使用说明书进行；1.1第一次送电确保线路检查无误，无接地和短路现象；确保供电电压准确，电网波动在正常范围；确保按照分级送电原则进行。

1.2急停和检修1.2.1急停按钮系统控制柜和现场（设备旁）操作控制箱上设有“急停”按钮，它能够切断所有激励的输出、使电气设备停止运行。

因此，遇到紧急情况需要断电时，应该使用“急停”按钮，这样可以使得电气设备和所有运行的部件停止运行。

在恢复供电时，需要手动将“急停”按钮复位即可。

注意：恢复供电前，必须将引起断电的故障排除。

有些故障在排除后必须靠手动复位才能重新开动设备。

二、系统构成隔膜泵电气系统由拖动单元、控制单元、监控和操作单元、仪表和传感器单元以及数据采集和分析单元构成。

各单元的构成形式详见2-1系统构成框图，它们之间的接线连接方式见8.1附图1-系统供电图，连接电缆明细详见附图2-电缆敷设表。

2.1拖动单元拖动单元为主泵的运行提供动力。

它包括主电机（马达）和变频器。

2.1.1主电机为兰州电机产品其型号为：YPTQ355-4，参数为：额定电压380V，额定功率400KW，额定电流739A，主电机的安装、使用和维护详见主电机的使用说明书及电气原理图。

2.1.2变频器为vacon产品型号为：NXC08205A2变频器的安装、使用和维护应该严格按照变频器的使用说明书进行，具体详见变频器使用说明书。

2.2控制单元2.2.1控制单元在物理结构上由控制柜A1和现场控制柜D1组成。

2.2.1.1控制柜A1控制柜A1为整个系统（除变频器的主电源）提供配电和控制逻辑。

隔膜泵的操作说明一、引言隔膜泵是一种常用的工业泵，具有结构简单、使用方便、维护成本低等特点，在化工、食品、医药等领域被广泛应用。

本文将为您介绍隔膜泵的操作说明，以帮助您更加高效地使用和维护隔膜泵。

二、安全操作1. 在操作隔膜泵之前，务必穿戴好必要的个人防护设备，如安全手套、安全眼镜和防护服等。

2. 隔膜泵在运行时会产生振动和噪音，为了减少对操作人员的影响，请确保泵的安装牢固，以防止泵在运行过程中产生过多的振动和噪音。

3. 在操作隔膜泵之前，确保操作人员已经熟悉隔膜泵的结构和工作原理，并按照相关的操作手册进行操作。

4. 严禁将手、脚或其他物体伸入正在运行的隔膜泵中，以免发生意外。

三、启动与停止1. 启动隔膜泵前，确保供电电源已经连接正确，且泵的进出口管路已经连接好。

2. 打开泵的进、出口阀门，允许介质流入和流出隔膜泵。

3. 按下隔膜泵的启动按钮或开关，启动泵的电机。

在启动之前，确保泵的泵头已经充满液体，以免干转损坏泵。

4. 在使用过程中，如发现泵有异常声响或温度升高等异常情况，请及时停止使用，并检查故障原因。

四、调整流量1. 调整隔膜泵的流量，可通过调节进出口阀门的开度来实现。

打开进口阀门，可以增大流量；关闭进口阀门，则可减小流量。

2. 在调整流量时，请逐步调整，并观察泵的工作状态。

过大或过小的流量都可能导致泵的故障或效率降低。

五、维护保养1. 定期检查隔膜泵的使用条件，如泵体是否有异常磨损、阀门是否漏水等情况。

如有异常情况，请及时更换受损部件。

2. 检查隔膜泵的密封件，并及时更换损坏或老化的密封件，以确保泵的正常运行。

3. 定期清洗隔膜泵，并确保泵内无异物堵塞。

清洗时，可使用清水或适当的清洗剂，但请勿使用具有腐蚀性的溶剂。

4. 如果隔膜泵长时间不使用，应将泵体内的介质排空，并放置在干燥、通风的地方存放。

六、故障排除1. 如果隔膜泵出现漏水现象，首先检查阀门是否关闭不严密，如有需要可以更换密封圈。

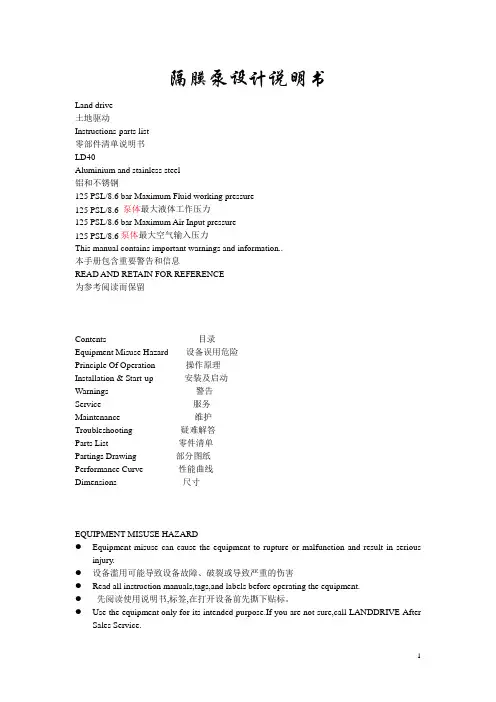

隔膜泵设计说明书Land drive土地驱动Instructions-parts list零部件清单说明书LD40Aluminium and stainless steel铝和不锈钢125 PSL/8.6 bar Maximum Fluid working pressure125 PSL/8.6 泵体最大液体工作压力125 PSL/8.6 bar Maximum Air Input pressure125 PSL/8.6泵体最大空气输入压力This manual contains important warnings and information..本手册包含重要警告和信息READ AND RETAIN FOR REFERENCE为参考阅读而保留Contents 目录Equipment Misuse Hazard 设备误用危险Principle Of Operation 操作原理Installation & Start-up 安装及启动Warnings 警告Service 服务Maintenance 维护Troubleshooting 疑难解答Parts List 零件清单Partings Drawing 部分图纸Performance Curve 性能曲线Dimensions 尺寸EQUIPMENT MISUSE HAZARD●Equipment misuse can cause the equipment to rupture or malfunction and result in seriousinjury.●设备滥用可能导致设备故障、破裂或导致严重的伤害●Read all instruction manuals,tags,and labels before operating the equipment.●先阅读使用说明书,标签,在打开设备前先撕下贴标。

●Use the equipment only for its intended purpose.If you are not sure,call LANDDRIVE AfterSales Service.●使用此设备如果没有达到预期的目的。

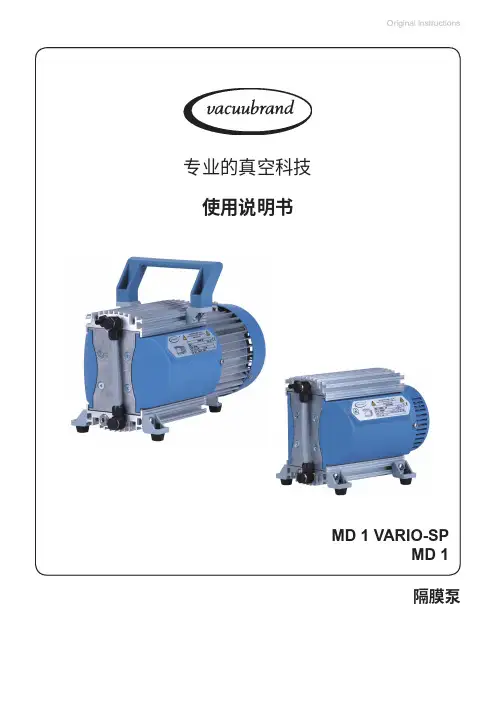

第1页，共页 64隔膜泵使用说明书专业的真空科技MD 1 VARIO-SP MD 1第2页，共 页 64售后服务： 请联系您当地的经销商或致电+49 9342 808-5500。

尊敬的顾客：VACUUBRAND 隔膜泵会在您的工作中为您提供全面帮助，且长时间不会出现故障。

我们凭借自身累积的多年实际经验，为您提供丰富的应用和安全信息。

请在首次使用隔泵之前仔细阅读本使用说明书。

VACUUBRAND 隔膜泵乃我们丰富的设计、生产和实际操作经验与材料和制造技术最新发现的完美结合。

我们秉承“零缺陷”质量准则：每台隔膜泵在出厂前都经过严格的测试，包括14小时的耐久性测试。

任何故障，即使是很少发生的故障，也能立即发现并消除。

耐久性测试完成后，对每台泵进行测试，必须在达到要求的规范后才能出厂。

我们致力于为客户提供完全满足这一高质量标准的隔膜泵。

虽然这些隔膜泵并不能完全接管您的所有工作，但我们设计、制造和测试它们的目的是确保其能高效、顺利地协助您完成工作。

此致VACUUBRAND GMBH + CO KG商标索引：VACUU•LAN ®（美国注册号3,704,401）、VACUU•BUS ®、VACUU•CONTROL ®、 Peltronic ®、VARIO ®（美国注册号3,833,788）、VACUUBRAND ®（美国注册号3,733,388）以及显示的公司徽标是 VACUUBRAND GMBH + CO KG 在德国和/或其他国家的注册商标。

第3页，共页 64目录安全信息！ (4)重要信息！ (4)一般提示 (6)使用前注意事项 (6)组装和安装设备 (7)环境条件 (10)运行条件 (10)操作期间的安全性 (11)维护和维修 (14)重要信息：设备标记（ATEX） (16)技术数据 (18)沾湿部件 (19)进气温度 (20)缩写 (20)泵零件 (20)更换设备保险丝（仅限MD 1 C/US） (24)更换电路板上的保险丝 (25)（仅限MD 1 VARIO-SP） (25)使用和操作 (27)安装 (27)真空连接（进气口） (28)连接出气口 (29)电气连接 (30)控制MD 1 VARIO-SP (32)运行期间 (37)停机和储存 (39)配件 (40)故障排除 (41)更换隔膜和阀门 (43)检查隔膜和阀门 (46)更换隔膜 (49)更换阀门，安装泵头 (52)维修 - 维护 - 退回 - 校准 (56)质保 (58)健康安全声明 (59)第4页，共 页 64安全信息！重要信息！请妥善保管本手册，确保其完好无损并可供员工随时查阅！ 请在安装或操作设备之前仔细阅读本手册。

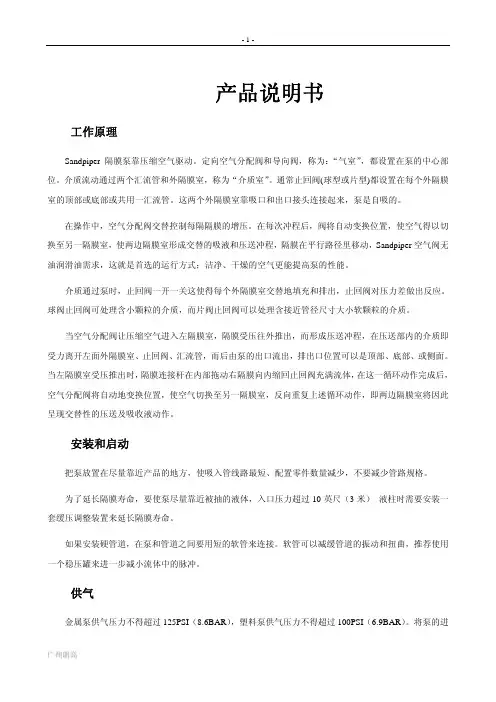

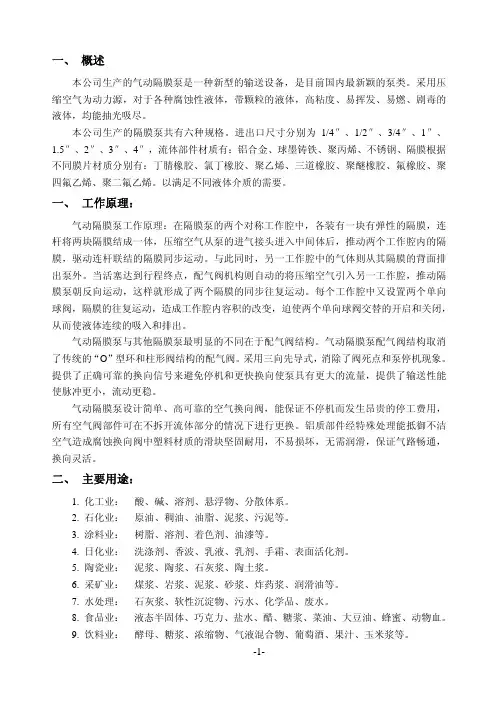

产品说明书工作原理Sandpiper 隔膜泵靠压缩空气驱动。

定向空气分配阀和导向阀，称为：“气室”，都设置在泵的中心部位。

介质流动通过两个汇流管和外隔膜室，称为“介质室”。

通常止回阀(球型或片型)都设置在每个外隔膜室的顶部或底部或共用一汇流管。

这两个外隔膜室靠吸口和出口接头连接起来，泵是自吸的。

在操作中，空气分配阀交替控制每隔隔膜的增压。

在每次冲程后，阀将自动变换位置，使空气得以切换至另一隔膜室，使两边隔膜室形成交替的吸液和压送冲程，隔膜在平行路径里移动，Sandpiper空气阀无油润滑油需求，这就是首选的运行方式；洁净、干燥的空气更能提高泵的性能。

介质通过泵时，止回阀一开一关这使得每个外隔膜室交替地填充和排出，止回阀对压力差做出反应。

球阀止回阀可处理含小颗粒的介质，而片阀止回阀可以处理含接近管径尺寸大小软颗粒的介质。

当空气分配阀让压缩空气进入左隔膜室，隔膜受压往外推出，而形成压送冲程，在压送部内的介质即受力离开左面外隔膜室、止回阀、汇流管，而后由泵的出口流出，排出口位置可以是顶部、底部、或侧面。

当左隔膜室受压推出时，隔膜连接杆在内部拖动右隔膜向内缩回止回阀充满流体，在这一循环动作完成后，空气分配阀将自动地变换位置，使空气切换至另一隔膜室，反向重复上述循环动作，即两边隔膜室将因此呈现交替性的压送及吸收液动作。

安装和启动把泵放置在尽量靠近产品的地方，使吸入管线路最短、配置零件数量减少，不要减少管路规格。

为了延长隔膜寿命，要使泵尽量靠近被抽的液体，入口压力超过10英尺（3米）液柱时需要安装一套缓压调整装置来延长隔膜寿命。

如果安装硬管道，在泵和管道之间要用短的软管来连接。

软管可以减缓管道的振动和扭曲，推荐使用一个稳压罐来进一步减小流体中的脉冲。

供气金属泵供气压力不得超过125PSI（8.6BAR），塑料泵供气压力不得超过100PSI（6.9BAR）。

将泵的进气口连接到有足够容量并且压力符合设计要求的气源上。

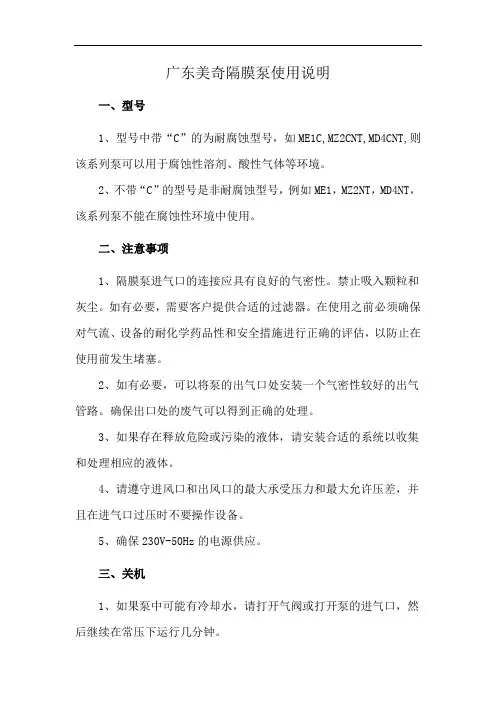

广东美奇隔膜泵使用说明
一、型号
1、型号中带“C”的为耐腐蚀型号，如ME1C,MZ2CNT,MD4CNT,则该系列泵可以用于腐蚀性溶剂、酸性气体等环境。

2、不带“C”的型号是非耐腐蚀型号，例如ME1，MZ2NT，MD4NT，该系列泵不能在腐蚀性环境中使用。

二、注意事项
1、隔膜泵进气口的连接应具有良好的气密性。

禁止吸入颗粒和灰尘。

如有必要，需要客户提供合适的过滤器。

在使用之前必须确保对气流、设备的耐化学药品性和安全措施进行正确的评估，以防止在使用前发生堵塞。

2、如有必要，可以将泵的出气口处安装一个气密性较好的出气管路。

确保出口处的废气可以得到正确的处理。

3、如果存在释放危险或污染的液体，请安装合适的系统以收集和处理相应的液体。

4、请遵守进风口和出风口的最大承受压力和最大允许压差，并且在进气口过压时不要操作设备。

5、确保230V-50Hz的电源供应。

三、关机
1、如果泵中可能有冷却水，请打开气阀或打开泵的进气口，然后继续在常压下运行几分钟。

2、如果泵接触到会损坏泵中物质或在泵中形成沉积物的物质，请在必要时检查并清洁泵头。

计量泵的操作说明目录：（1）质量说明及用途（2）使用（3）安装、维修及操作人员的资格（4）方便维修和保养的传动系统（5）危险的来源（6）安装地点的安全要求（7）储存和运输（8）安装（9）开始运行（10）维修（11）故障分析和解释（12）废品处理* Sera 出厂检测证书每台加药泵在出厂前均经过严格的检测，确保合理的装配和正确的流量。

检测证书内容详见英文说明书* Sera 铭牌每台加药泵在出厂时都附有铭牌，其数据内容如下：1. 型号：泵的型号2.流量：所订购的泵的流量是根据电机的额定转速、泵的额定吸程和在订购时所提供的介质决定的。

3.额定冲程数：泵在工作时所能达到的冲程次数。

4.缓冲液：在双隔膜泵两个隔膜之间的隔膜环内注入缓冲液5.最大允许出口压力：泵出口端可达到的压力。

请注意，这个压力取决于速度、流量的不均衡度（从整个系统综合考虑）、温度和进口压力。

6.最小/最大允许进口压力：在泵可以运行的情况下泵进口截面所需的最小/最大压力。

7.系列号8.商标9.制造商(1) 质量说明及用途在泵、压缩机及其附件的生产制造方面，sera的质量管理和质量保证体系完全符合DIN ISO 9001和EN29001标准。

Sera产品遵循所有安全规定和紧急情况保护规定。

遵照如下操作规程，尤其是安全规定可以：●保证人-机安全，保护环境。

●提高计量泵使用的可靠性，延长泵的使用寿命。

●降低了维修费用及停机时间。

这些操作说明书必须妥善保管以备随时使用。

(2) 使用计量泵只能用于检测报告中规定的工况。

如果sera计量泵的使用环境改变，那么必须由sera重新检测该计量泵是否可以应用。

计量泵的正确使用应考虑以下条件：●泵输送介质的化学特性●化学介质的最高压力和温度●与介质接触部件的材质●现场的操作条件如果在订购时需方没有提供以上条件或只提供了一部分，那么sera将不承担由此造成的任何责任。

(3)安装、维修及操作人员的资格●只有符合下列条件的人员才可以独立从事加药系统的相关工作。

美国英格索兰ARO气动
隔膜泵的操作说明
1．压缩空气的气压不要超过型号标牌上所标的最大气压。

2．开机时，打开压缩空气球阀，缓慢调节调压器手柄。

顺时针大，逆时针小，使工作气压调整在一个适当范围，工作结束时，必须切断压缩空气，关闭进气球阀。

3．每星期空气过滤器定期放水，每3～6个月定期清洁滤芯，这要根据用户使用隔膜泵时间长短而定，压缩空气里无需用油雾器加注润滑油。

（也就是说只需要装空气过滤二联件而不是三联件）
4．不要让隔膜泵做长期空运转，防止对泵无谓的损伤。

5．当隔膜泵工作时间过长后，消音器表面会有结冰，这是正常现象。

当结冰过厚，则必须拆下，用热水熔化后再安装上。

如果在工作时消音器里面有物料渗出则必须马上停泵检查。

6．隔膜泵工作时会产生一定的震动。

必须定期检查、拧紧泵的各部分螺栓。

7．拆卸隔膜泵时应关闭进、出料口球阀，和压缩空气球阀。

8．隔膜泵有两组维修组件（1）马达服务包（2）流体服务包。

9．常见故障及排除
（1）通气后泵不工作
故障：进出口管路堵塞
排除：检查泵进出口管路所有阀门是否已正常开启。

进出口管路有无杂物堵塞，如有请清除。

（2）泵的流量减小
故障：泵使用一段时间后，气马达内密封件磨损，效率降低，成球阀和阀座之间的密封损坏。

效率降低。

排除：更换马达服务包，并重新加入服务包的润滑剂。

更换球阀和阀座。

（3）泵的排气口（即消音器）中有物料排出
故障：隔膜破裂
排除：更换隔膜，并重新清理气动马达，防止物料进入气马达中。

精心整理机械隔膜计量泵系列产品使用说明书1、计量泵使用前请在齿轮箱内加220#蜗轮蜗杆油或50#齿轮油至油标，并在液压油池内加L-HM32-46液压油至油标。

2、计量泵电机接线一定要按照电机名牌的电压接线（380V或220V）。

3、计量泵开机之前一定要确保出口管道通畅（阀门全开）。

4（从5合；组合泵可作比例泵使用，也可并联使用；泵组合可作为三比例泵使用，也可三泵并联，以达到较大排量，增高了液体的脉冲频率，促使液体连续顺畅加入。

该型泵可输送温度-20—100℃，粘度为0.3—800mm2/s不含固体颗粒等腐蚀性或非腐蚀性液体介质。

不同型号的计量泵均可根据用户要求装配变频电机（能接收4—20mA电流信号）或防爆电机。

泵的型号规格及参数请参考本公司的产品样本。

液压隔膜式计量泵采用两种调节方式：一是改变泵的柱塞行程长度，可在停机或运行状态进行。

计量精度在±1%以内，用于手动调节的有调量表，千分尺来指示柱塞相对行程值。

三是采用变频电机与变频器组合，改变输入电源频率调节泵速，改变流量大小。

此方法适用于自动、遥控及计化，使液压隔膜式挠曲位移来输送介质，液压腔内液压油量相对稳定，由三阀的功能来保持。

2.2.3过载阀（见图2）自动排出液压油中进入液压腔内的气体，保证工作平稳，避免了液压油过多或排放管道受阻产生超压自动开启过载阀，达到保护目的。

2.2.4限位补偿装置（见图3）是借助液压隔膜式推动限位阀的开放，按液压腔内的真空度随时补充油量，保证液压腔内液压油的充满。

三、运行前的准备工作3.1泵应安装在坚固的专用基础上，校正后紧定地脚螺栓，如果安装在混凝土基础上应高出地面100-150mm以上。

3.2吸入与排出管径应不少于进出口管径，吸入管道应尽量短。

如吸TJ2314.1运行前检查4.1.1安装验收合格后，开机前应检查各连接处螺栓、螺母不允许有任何松动，新泵应清除泵的的防腐或污垢，清除时应用煤油擦洗，节用铲刮。

计量泵的操作说明目录：（1）质量说明及用途（2）使用（3）安装、维修及操作人员的资格（4）方便维修和保养的传动系统（5）危险的来源（6）安装地点的安全要求（7）储存和运输（8）安装（9）开始运行（10）维修（11）故障分析和解释（12）废品处理* Sera 出厂检测证书每台加药泵在出厂前均经过严格的检测，确保合理的装配和正确的流量。

检测证书内容详见英文说明书* Sera 铭牌每台加药泵在出厂时都附有铭牌，其数据内容如下：1. 型号：泵的型号2.流量：所订购的泵的流量是根据电机的额定转速、泵的额定吸程和在订购时所提供的介质决定的。

3.额定冲程数：泵在工作时所能达到的冲程次数。

4.缓冲液：在双隔膜泵两个隔膜之间的隔膜环内注入缓冲液5.最大允许出口压力：泵出口端可达到的压力。

请注意，这个压力取决于速度、流量的不均衡度（从整个系统综合考虑）、温度和进口压力。

6.最小/最大允许进口压力：在泵可以运行的情况下泵进口截面所需的最小/最大压力。

7.系列号8.商标9.制造商(1) 质量说明及用途在泵、压缩机及其附件的生产制造方面，sera的质量管理和质量保证体系完全符合DIN ISO 9001和EN29001标准。

Sera产品遵循所有安全规定和紧急情况保护规定。

遵照如下操作规程，尤其是安全规定可以：●保证人-机安全，保护环境。

●提高计量泵使用的可靠性，延长泵的使用寿命。

●降低了维修费用及停机时间。

这些操作说明书必须妥善保管以备随时使用。

(2) 使用计量泵只能用于检测报告中规定的工况。

如果sera计量泵的使用环境改变，那么必须由sera重新检测该计量泵是否可以应用。

计量泵的正确使用应考虑以下条件：●泵输送介质的化学特性●化学介质的最高压力和温度●与介质接触部件的材质●现场的操作条件如果在订购时需方没有提供以上条件或只提供了一部分，那么sera将不承担由此造成的任何责任。

(3)安装、维修及操作人员的资格●只有符合下列条件的人员才可以独立从事加药系统的相关工作。
