下载文档原格式
《电流和电流表的使用》教学设计及反思表、教学流程图教学过程及反思：发言，就会有进步！续将同学们学习过程中遇到的有趣问题发布到微博上，迎同学们继续关注并评论。
通过摄像头将电流表的实物投影到教室的大屏幕或白板上，通过白板的批注功能进行讲解电流表的结构：接线柱、盘的特点等并可自由擦除。
板书：1.电流表的读数：看量程→分度值→读数学生思考并回答什么是量程、分度值、学会读数通过信息技术的动画功能及白板的触控功能，男生随意移动一个电流值，女生读出电流值，通过媒体显示读数正确与否，的。
由于有条件法让电达到任电流值，教学中通常采上读数式来训生，这种方式枯燥乏味，率不高。
这种竞争式的游戏激发了学生学习兴学生分组实验中出现的典型问题利用手机的摄像功能拍照并上传到金山快盘。
用手机拍照后上传到云端服务器，云端服务器收到后自动同步到平板／电脑智能手老师通过信息技术的动画特性结合实物展示手电筒的面完成导学案后面的配套练习。
附1：《电流和电流表的使用》教学流程图（见下页）《电流和电流表的使用》教学流程图附2：论文信息技术与学科整合创新之我见厦门湖滨中学 白源法信息技术与学科整合是时代发展的需要，也是物理教学的需要，信息技术可将生动直观的音频、视频、动画等教学资源用于教学中，化难为易，激发了学生的学习兴趣，优化了课堂结构，提高了教学效率。
当前信息技术用于教学主要局限于视频／图片／课件等，主要用于信息处理、扩大课堂容量等，其实这只是信息技术对学科教学的初级支持。
如果能充分挖掘信息技术的强大功能，就可以更有效地解决物理教学中遇到的难题。
一、利用信息技术将师生互动、生生互动延伸到课外。
21世纪是V 时代，深受学生喜爱的、学生参与度非常高的新生事物——微博，尤其是智能手机和平板电脑的普及和使用，使学生利用零碎和空余时间能将课堂中的师生互动、生生互动延伸拓展到课外，不受时空限制。
下面就请老师来看看我是如何利用微博开展物理教学的？微博的使用不受时空限制，可随时随地交流学习。

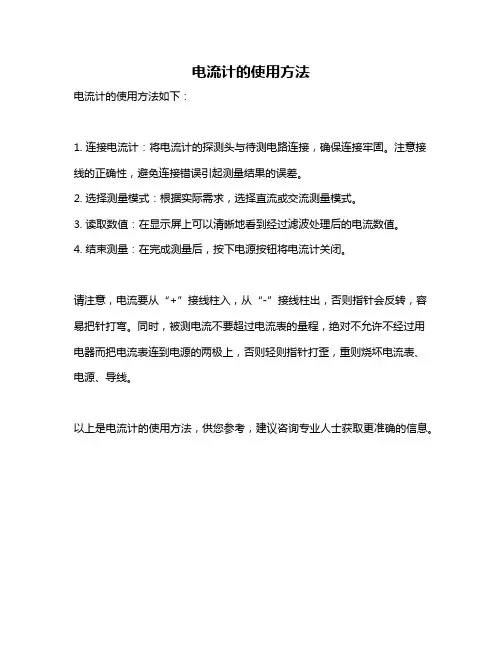

电流计的使用方法
电流计的使用方法如下：
1. 连接电流计：将电流计的探测头与待测电路连接，确保连接牢固。
注意接线的正确性，避免连接错误引起测量结果的误差。
2. 选择测量模式：根据实际需求，选择直流或交流测量模式。
3. 读取数值：在显示屏上可以清晰地看到经过滤波处理后的电流数值。
4. 结束测量：在完成测量后，按下电源按钮将电流计关闭。
请注意，电流要从“+”接线柱入，从“-”接线柱出，否则指针会反转，容易把针打弯。
同时，被测电流不要超过电流表的量程，绝对不允许不经过用电器而把电流表连到电源的两极上，否则轻则指针打歪，重则烧坏电流表、电源、导线。
以上是电流计的使用方法，供您参考，建议咨询专业人士获取更准确的信息。
电压表和电流表在电路中的作用分析作者：王韵洁来源：《中国校外教育·综合(上旬)》2014年第11期初中电学学习过程中，电压表、电流表在电路中的作用及电路出现故障后电表的变化是学习的难点，结合自己的学习体会对电压表和电流表的应用进行了分析，对此难点进行总结归纳。
电流表电压表故障短路断路电压表和电流表的作用当然是测定电流和电压，但是在电路中出现电压表和电流表后，电路会出现一些变化，这时，学习障碍就显现出来了，我结合自己的学习体会对电压表和电流表的应用进行了分析总结，和大家一起分享。
一、有表电路的识别电压表和电流表接入电路中后，由于电流表的内阻比较小、电压表的内阻比较大，可以把电压表所在位置看成是开路，而电流表所在位置看成是一根导线，然后依据电路的知识，判断电路的连接方式。
在判断完连接方式后，再依据电流表和电压表所在位置确定它们的测量对象。
如图1中灯泡的连接方式是〒〒〒〒〒，电压表V1、V2分别测量〒〒〒〒〒、〒〒〒〒〒的电压。
【分析解答】把电压表V1、V2看成是开路，甚至可以“抹掉” V1、V2，发现三个灯泡是串联的，再分析电流由ABCDEFG能够分析出V1 测 AD之间的电压（即L1和L2电压之和）、V2 测CF之间的电压（即L2和L3电压之和）。
同理，图2中把电流表看成一根导线，判断三个灯是并联的，再分析电流流过的路径知道，A1 测总电流，A2测L2和L3电流之和、A3 测L1的电流，A4 测L1和L2电流之和。
【知识说明】由于初中阶段知识的局限，可以认为电压表内阻与用电器或导线相比相对比较大，电流表内阻比较小，这样电压表所在位置是开路的，电流表所在位置用一根导线代替。
【举一反三】1.如图3所示，开关S闭合，灯L1、L2是〒〒〒〒〒联在电路中的，电压表V1测〒〒〒〒〒两端的电压，电压表V2测〒〒〒〒〒两端的电压。
2.如图4所示，开关S闭合，灯L1、L2、L3是〒〒〒〒〒联在电路中的，电流表A1测〒〒〒〒〒的电流，电流表A2测〒〒〒〒〒，电流表A3测〒〒〒〒〒。
专题3 电流表、电压表使用与测量对象的判断电流表、电压表是电学最基本的测量仪器，是要求学生会正确使用的，并且是中考必考的电学仪器。
而准确判断电流表和电压表测量对象是学好电学的基础，是学习电学的必备技能。
电流表和电压表测量对象判断不准确，就会造成电路分析、计算等各方面错误，造成学生电学困难，所以准确判断电流表和电压表测量对象是刚学习电学必须迅速掌握的技能，以便为学习电学打下良好的基础。
一、电流表和电压表的使用电流表电压表相同点1、电流都从“+”接线柱流进，从“—”接线柱流出（正入负出），否则指针会反偏2、被测电流或电压都不能超过所选量程3、在不知被测电流或电压值时，需先用大量程试触不同点1、电流表要和用电器串联电压表要和被测用电器并联2、电流表不允许不经过直接接到电源两极上（否则烧毁电流表）电压表可以直接接到电源两极上（测电源电压）3、电流表在电路中相当于导线于导线（电流表的内阻很小）电压表在电路中相当于断路（电压表的内阻很大）例题1（2021山东枣庄）小莹同学测量电流时，连接好电路，闭合开关，发现电流表指针向左偏转至图甲所示位置，原因是电流表______；断开开关，纠正错误后，再闭合开关，发现指针偏转至图乙所示位置，接下来的操作是：断开开关，______继续进行实验。
【答案】正负接线柱反接改接小量程。
【解析】连接好电路，闭合开关，发现电流表指针向左偏转（即反偏）至图甲所示位置，说明电流表中的电流方向反了，原因是电流表正负接线柱反接；纠正错误后，再闭合开关，发现指针偏转至图乙所示位置，指针偏过角度过小，说明电路中电流过小，接下来的操作是：断开开关，改接小量程继续进行实验。
考点透视迷津点拨与点对点讲【点拨】电流表、电压表在为接入电路时，指针不指在0刻度线处，需要调零；使用过程中，如果指针反偏，说明电流表、电压表正负接线柱接反；如果偏转角度过大（甚至超量程），说明所选量程偏小；如果偏转角度过小（只偏转几个小格），说明所选量程偏大。

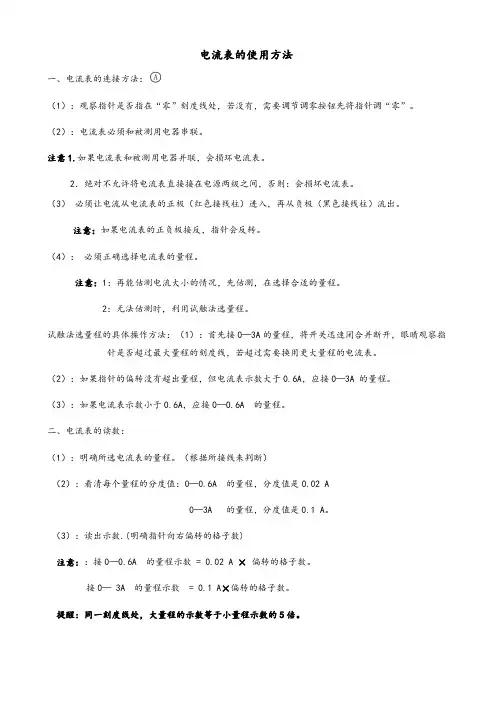

一、电流表的连接方法：（1）：观察指针是否指在“零”刻度线处，若没有，需要调节调零按钮先将指针调“零”。
（2）：电流表必须和被测用电器串联。
注意1.如果电流表和被测用电器并联，会损环电流表。
2．绝对不允许将电流表直接接在电源两级之间，否则：会损坏电流表。
（3）必须让电流从电流表的正极（红色接线柱）进入，再从负极（黑色接线柱）流出。
注意：如果电流表的正负极接反，指针会反转。
（4）：必须正确选择电流表的量程。
注意：1：再能估测电流大小的情况，先估测，在选择合适的量程。
2：无法估测时，利用试触法选量程。
试触法选量程的具体操作方法：（1）：首先接0—3A的量程，将开关迅速闭合并断开，眼睛观察指针是否超过最大量程的刻度线，若超过需要换用更大量程的电流表。
（2）：如果指针的偏转没有超出量程，但电流表示数大于0.6A，应接0—3A 的量程。
（3）：如果电流表示数小于0.6A，应接0—0.6A 的量程。
二、电流表的读数：（1）：明确所选电流表的量程。
（根据所接线来判断）（2）：看清每个量程的分度值：0—0.6A 的量程，分度值是0.02 A0—3A 的量程，分度值是0.1 A。
（3）：读出示数.(明确指针向右偏转的格子数)注意：：接0—0.6A 的量程示数 = 0.02 A ×偏转的格子数。
接0— 3A 的量程示数 = 0.1 A×偏转的格子数。
提醒：同一刻度线处，大量程的示数等于小量程示数的5倍。
一、电压表的连接方法：（1）：观察指针是否指在“零”刻度线处，若没有，需要调节调零按钮先将指针调“零”。
（2）：电压表必须和被测用电器并联。
注意1.如果电压表和被测用电器串联，会导致电压表的示数等于电源电压，小灯泡不发光。
2．可以将电压表直接接在电源两级之间，这样可以测出电源的电压值。
（3）必须让电流从电压表的正极（红色接线柱）进入，再从负极（黑色接线柱）流出。
注意：如果电压表的正负极接反，指针会反转。
电流表的使用规则①电流表要串联在电路中(否则短路);②电流要从"+"接线柱入,从"-"接线柱出(否则指针反转);③被测电流不要超过电流表的量程(可以采用试触的方法来看是否超过量程);④绝对不允许不经过用电器而把电流表连到电源的两极上(电流表内阻很小，相当于一根导线。
若将电流表连到电源的两极上，轻则指针打歪，重则烧坏电流表、电源、导线)。
电流表是指用来测量交、直流电路中电流的仪表。
在电路图中，电流表的符号为"圈A"。
电流值以“安”或“A"为标准单位。
电流表如何使用数字钳形电流表的认识：一般是用来测量电冰箱的启动和运行的电流，在电器维修中会经常使用到的。
首先要调整好最大量程，再来使用它来测量电流。
工作环境：温度0-50摄氏度，相对湿度小于80%。
数字钳形电流表的量程调到最高档。
贮存环境：温度-20-60摄氏度，相对湿度小于80%。
怎么正确用数字钳形电流表：使用数字钳形电流表前，要检查它的绝缘性能安全不。
测量电流时只需要将正在运行的待测导线夹入钳形电流表的钳形铁芯内，读取数显屏上的读数即可。
电流太低用数字钳电流测量不出怎么办：如果有些电流太低测量不出时，可把被测导线在卡钳上多绕几圈进行测量，就能读取数显屏上的读数了。
被测电流等于电流表读取数除以导线环绕圈数。
用“试触法”选择电流表的量程：在连接电流表之前，为选择合适的量程都要进行试触。
试触时主要看指针的偏转情况。
(1)不偏转。
一方面可能电流表所在的电路是断路，另一方面也可能是电流表已经损坏。
(2)反偏。
即指针向反方向偏转，说明“+”“-”接线柱接反了，造成通过表中电流的方向相反。
这样不但无法读数，还会损坏电流表。
(3)满偏。
即指针大幅度地向满刻度偏转，造成满偏的原因：一是待测电路可能发生了短路，电流过大；二是可能所选量程太小。
短路和量程太小都会损坏电流表。
(4)偏转太小。
偏转太小是由于电流表所选量程太大。
电流表作用和类型电流表是用来测量电流的一种仪器。
它通过测量电流的大小，帮助我们了解电路中电子的流动情况，从而保证电路的正常运行。
电流表分为直流电流表和交流电流表两种类型。
直流电流表主要用于测量直流电流，而交流电流表则用于测量交流电流。
两种电流表在测量原理和使用方法上有一些不同。
直流电流表采用的是磁转式测量原理。
当电流通过电流表时，电流表中的线圈产生一个磁场，磁场作用于磁铁或者磁芯上的磁针，磁针受力使得指针指向电流表刻度上的相应数值。
直流电流表的量程一般比较小，通常为几个安培到几十个安培，用来测量较小的直流电流。
交流电流表采用的是电磁式测量原理。
当电流通过电流表线圈时，线圈中产生一个交变的磁场，这个磁场会在磁铁或者磁芯上产生感应电动势，从而产生交变的磁场。
交变磁场会导致磁铁或者磁芯上的铁芯产生震动，震动的幅度与电流的大小成正比。
交流电流表的量程一般比较大，可以测量几安培到几千安培的交流电流。
使用电流表的时候，需要注意一些事项。
首先，要选择合适的量程，保证电流表不会超过额定的测量范围。
其次，在连接电流表的时候，需要按照电流表上的标志正确接线，避免接错导致测量不准确或者造成损坏。
另外，当测量交流电流时，要注意测量值是有效值还是峰峰值，以免出现误解。
最后，为了保证测量的准确性，一般需要进行校准和校验的工作。
电流表在实际应用中有着广泛的用途。
无论是科学实验室、电力系统，还是日常生活中的用电器设备，都需要用到电流表进行电流的测量。
在科学实验室中，电流表是必不可少的仪器，用于测量电路中的电流，从而研究电流对于电路中其他元件的影响。
在电力系统中，电流表被用来测量电力设备中的电流，以及电流的负载情况，从而保证电力系统的安全稳定运行。
在日常生活中，使用电流表也是很常见的，比如在家庭中测量电动设备的用电量，或者在汽车中测量电池的充电状态，都需要用到电流表。
总结一下，电流表是用来测量电流的仪器，分为直流电流表和交流电流表两种类型。
初中物理电流表的使用知识点总结关于初中物理电流表的使用知识点总结漫长的学习生涯中，说到知识点，大家是不是都习惯性的重视？知识点是传递信息的基本单位，知识点对提高学习导航具有重要的作用。
还在为没有系统的知识点而发愁吗？以下是店铺为大家收集的初中物理电流表的使用知识点总结，欢迎阅读，希望大家能够喜欢。
初中物理电流表的使用知识点总结1电流表的使用规则：①电流表要串联在电路中；②电流要从"+"接线柱流入，从"—"接线柱流出；③被测电流不要超过电流表的量程；④绝对不允许不经过用电器而把电流表连到电源的两极上。
实验室中常用的电流表有两个量程：①0～0.6安，每小格表示的电流值是0.02安；②0～3安，每小格表示的电流值是0.1安。
温馨提示：在电路图中，电流表的符号为"圈A"。
电流值以“安”或“A"为标准单位。
电流表分类：1、直流电流表对于大量值的直流电流，磁电系测量机构要使用分流器，也就是并联电阻。
它的作用是将大部分被测电流分流。
对约10A以下的电流多采用内附分流器；对更大的电流值，则使用专用分流器。
它采取四端结构，具有两个电流端，两个电位端。
其电阻值的选择条件为：当标称电流通过该分流器时，其电位端间的电压为45mV或75mV；以量程为45mV或75mV的磁电系毫伏表测此电压值，而表盘上则以电流值刻度。
对于电动系测量机构，扩大测量电流量程的方法是：①加粗静圈的导线，同时减少匝数以保持安匝值不变②将两静圈由串联改为并联，可使量程扩大一倍。
利用分流器和数字电压表可构成直流数字电流表。
2、交流电流表交流电流表可采用电磁系或电动系测量机构。
为使磁电系测量机构也能用于测量交流电流，可利用整流器或热电偶等器件先将交流转换为直流；由它们组合而成的电表分别称为整流式电流表、热电式电流表。
为扩大量程以测量大电流，整流式电流表也采用分流器；电动系电流表的做法同前；电磁系电流表则是加粗线圈导线、减少匝数。
电流表是不是用电器_电流表是干什么用_如何选择电流表
什么是电流表？电流表是测定电流大小和方向的电工仪器，分直流电流表和交流电流表两种。
常用的电流表是磁电式电流表，它的主要组成部分是一块永久磁钢及一个可动线圈。
当被测电流流过线圈时，它将受磁场的力矩而偏转。
电流表的电流的大小由偏转的角度来反映，可由固定在线圈上的指针在刻度盘上的位置读出。
因为偏转角度与电流成正比，所以刻度盘上的刻度是均匀的。
当被测电流超过电流表的量程时，指针的偏转将超出刻度的界限，不但不能读出电流的数值，还会把指针碰弯，电流太大时，甚至会因过量的焦耳热而把线圈烧断。
所以，每个表头所能测量的范围都有一定的限度，这就是表头的量程（或称满刻度电流）。
由于测量的需要不同，电流表分为安培表、毫安表和微安表三种。
在电磁炉的测量中，通常使用安培表。
什么是直流电流表？直流电流表是用来测量直流电路中电流大小的仪器，它的表头结构采用磁电式。
其主要参数有：①量程，即满刻度电流值；②内阻，通常直流电流表的内阻非常小，以减少电流表上的电压降；③准确度等级，直流电流表的准确度等级分为0.1、0.2、0.5、1.0、1.5、2.5、5.0共7个等级，等级越小，反映电流表准确度越高。
什么是交流电流表？交流电流表的种类较多，有电磁式（动铁式）、磁电式、电动式、数字式等，常见外形如图所示。
图交流电流表的外形
电磁式表头原理是：当线圈中通以电流时，通电线圈产生磁场，对铁片施加磁力作用，迫使转轴带动游丝转动。
当游丝产生的反抗力矩与磁场对铁片的吸引力矩平衡时，指针指出电流的值。
由于线圈通电吸引铁片使指针偏转的角度与通入线圈中的电流的二次方成正比，所以刻度不均匀。
另外，由于线圈中通电方向不影响指针偏转方向，所以可交直流两用。
电流表是不是用电器电流表是一种测量工具。
只是在测量时使用的，所以不应该归纳在用。
