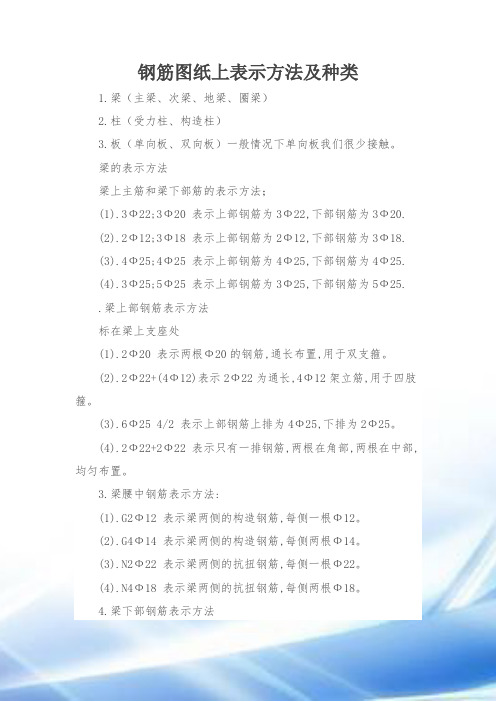

钢筋图纸上表示方法及种类1.梁（主梁、次梁、地梁、圈梁）2.柱（受力柱、构造柱）3.板（单向板、双向板）一般情况下单向板我们很少接触。
梁的表示方法梁上主筋和梁下部筋的表示方法；(1).3Ф22;3Ф20 表示上部钢筋为3Ф22,下部钢筋为3Ф20.(2).2Ф12;3Ф18 表示上部钢筋为2Ф12,下部钢筋为3Ф18.(3).4Ф25;4Ф25 表示上部钢筋为4Ф25,下部钢筋为4Ф25.(4).3Ф25;5Ф25 表示上部钢筋为3Ф25,下部钢筋为5Ф25..梁上部钢筋表示方法标在梁上支座处(1).2Ф20 表示两根Ф20的钢筋,通长布置,用于双支箍。
(2).2Ф22+(4Ф12)表示2Ф22为通长,4Ф12架立筋,用于四肢箍。
(3).6Ф25 4/2 表示上部钢筋上排为4Ф25,下排为2Ф25。
(4).2Ф22+2Ф22 表示只有一排钢筋,两根在角部,两根在中部,均匀布置。
3.梁腰中钢筋表示方法:(1).G2Ф12 表示梁两侧的构造钢筋,每侧一根Ф12。
(2).G4Ф14 表示梁两侧的构造钢筋,每侧两根Ф14。
(3).N2Ф22 表示梁两侧的抗扭钢筋,每侧一根Ф22。
(4).N4Ф18 表示梁两侧的抗扭钢筋,每侧两根Ф18。
4.梁下部钢筋表示方法标在梁的下部(1).4Ф25 表示只有一排主筋(即受力筋),4Ф25全部伸入支座内。
(2).6Ф25 2/4 表示有两排钢筋,上排为2Ф25,下排为4Ф25,全部伸入支座。
(3).6Ф25(-2)/4 表示有两排钢筋,上排为2Ф25,不伸入支座,下排为4Ф25,全部伸入支座。
(4).2Ф25+3Ф22(-3)/5Ф25 表示有两排钢筋,上排为5根, 2Ф25,伸入支座,3Ф22,不伸入支座,下排为5Ф25,通长布置,全部伸入支座。
箍筋的表示方法1.Ф10@100/200(2)表示箍筋为Ф10,加密区间为100,非加密区间为200,全为双支箍。
2.Ф10@100/200(4)表示箍筋为Ф10,加密区间为100,非加密区间为200,全为四支箍。
钢筋工手册中铁十七局京沪高速铁路土建一标项目经理部第五工区二00八年六月目录1钢筋知识 (2)1。
1钢筋符号 (2)1。
2计量单位 (2)1。
3识图基础 (4)1.4施工图要点 (7)1。
5常用数学 (11)2钢筋加工 (12)2。
1准备工作 (12)2.2加工工序流程 (13)2。
3钢筋连接与安装 (17)3现场连接与安装 (24)3。
1 绑扎 (24)3。
2钢筋的机械连接 (27)3.3单根钢筋的接头 (33)3.4焊接骨架和焊接网的接头 (34)3.5安装 (35)4钢筋工安全操作规程 (36)5应知应会 (39)5。
1初级工 (39)5。
2中级工 (40)5.3高级工 (41)钢筋工手册钢筋加工是工程施工中不可缺少的一环,同时也是保证工程质量的基础环节。
生产施工中，从事钢筋加工的作业人员，必须熟知钢筋加工的基本知识，才能按照标准加工钢筋,以满足设计要求。
确保工程质量.1钢筋知识1。
1钢筋符号钢筋混凝土构件中所用的钢筋种类随生产条件的不同而有区别,各种钢筋的符号见表1—1，应用符号的表示方法是在符号右侧写出钢筋直径（以毫米为计量单位）,例如Φ16表示直径为16mm的Ⅱ级钢筋。
表中热轧钢筋分四个强度等级（Ⅰ、Ⅱ、Ⅲ、Ⅳ是罗马字母,读一、二、三、四)钢筋符号表1-11.2计量单位用以量度同类量大小的一个标准量称为计量单位。
在进行配筋计算过程的全过程中，都必须始终执行国务院发布的《关于在我国统一实行计量单位的命令》，在命令中提出法定计量单位的各种具体内容。
我过法定计量单位主要是以国际单位制为依据，并且考虑到实际需要,还规定了各种组合形式的单位，以及由“词头"和各种单位构成的倍数和分数单位.1。
2。
1基本计量单位在国际单位制中用到长度、质量、时间和平面角，以及由相应单位导出的单位力、应力等，见表1-2。
表1—2 国际单位制的计量单位1.2。
2计量单位使用常识1.2。
2.1长度长度的计量单位有米、千米、分米、厘米、毫米等，配筋计算中通常只用米和毫米两种，它们之间的关系是1m=1000mm1.2.2.2力如果有一个力作用于物体上,就会使物体的运动状态发生改变，力的含义就是使质量为1kg的物体产生1米/秒2加速度的力叫做1牛,即1牛=1千克·米/秒2，力的单位换算关系见表1-3。
钢筋图纸上表示方法及种类1.梁（主梁、次梁、地梁、圈梁）2.柱（受力柱、构造柱）3.板（单向板、双向板）一般情况下单向板我们很少接触。
梁的表示方法梁上主筋和梁下部筋的表示方法；(1).3Ф22;3Ф20 表示上部钢筋为3Ф22,下部钢筋为3Ф20.(2).2Ф12;3Ф18 表示上部钢筋为2Ф12,下部钢筋为3Ф18.(3).4Ф25;4Ф25 表示上部钢筋为4Ф25,下部钢筋为4Ф25.(4).3Ф25;5Ф25 表示上部钢筋为3Ф25,下部钢筋为5Ф25..梁上部钢筋表示方法标在梁上支座处(1).2Ф20 表示两根Ф20的钢筋,通长布置,用于双支箍。
(2).2Ф22+(4Ф12)表示2Ф22为通长,4Ф12架立筋,用于四肢箍。
(3).6Ф25 4/2 表示上部钢筋上排为4Ф25,下排为2Ф25。
(4).2Ф22+2Ф22 表示只有一排钢筋,两根在角部,两根在中部,均匀布置。
3.梁腰中钢筋表示方法:(1).G2Ф12 表示梁两侧的构造钢筋,每侧一根Ф12。
(2).G4Ф14 表示梁两侧的构造钢筋,每侧两根Ф14。
(3).N2Ф22 表示梁两侧的抗扭钢筋,每侧一根Ф22。
(4).N4Ф18 表示梁两侧的抗扭钢筋,每侧两根Ф18。
4.梁下部钢筋表示方法标在梁的下部(1).4Ф25 表示只有一排主筋(即受力筋),4Ф25全部伸入支座内。
(2).6Ф25 2/4 表示有两排钢筋,上排为2Ф25,下排为4Ф25,全部伸入支座。
(3).6Ф25(-2)/4 表示有两排钢筋,上排为2Ф25,不伸入支座,下排为4Ф25,全部伸入支座。
(4).2Ф25+3Ф22(-3)/5Ф25 表示有两排钢筋,上排为5根, 2Ф25,伸入支座,3Ф22,不伸入支座,下排为5Ф25,通长布置,全部伸入支座。
箍筋的表示方法1.Ф10@100/200(2)表示箍筋为Ф10,加密区间为100,非加密区间为200,全为双支箍。
2.Ф10@100/200(4)表示箍筋为Ф10,加密区间为100,非加密区间为200,全为四支箍。
教你：看图纸、钢筋下料、计算钢筋（全是干货），还不赶快来学钢筋弯曲现象：钢筋在弯曲过程中，内皮缩短，外皮伸长，中心线不变，弯曲处变成圆弧。
图示长度（外包长度、量度尺寸）：即从图纸上看到的钢筋尺寸，相当于钢筋加工好后去量度的尺寸，也是钢筋的外包尺寸。
下料长度（中心线长度）：根据钢筋弯曲时的现象，每根钢筋需要切断时的直线长度。
（一）钢筋的配料及配料顺序1.钢筋的配料就是根据施工图纸，分别计算出各根钢筋切断时的直线长度，也称为下料长度，然后加以编号，分别计算钢筋的下料长度及根数，填写配料单，申请加工。
钢筋下料长度示意图钢筋下料长度示意图钢筋下料长度示意图钢筋加工牌钢筋配料单2.施工图中注明的钢筋尺寸是钢筋的外轮廓尺寸(即从钢筋的外皮到外皮量得的尺寸)，称为钢筋的外包尺寸，在钢筋制备安装后，也是按外包尺寸验收。
3.钢筋在制备前是按直线下料，如果下料长度按外包尺寸总和进行计算，则加工后钢筋的尺寸必然大于设计要求的外包尺寸，这是因为钢筋在弯曲时，外皮伸长，内皮缩短而中心轴线长度不变。
因此，只有按中心线长度来下料制备，才能使钢筋外包尺寸符合设计要求。
注意：在配料表中需标出每根钢筋的下料长度。
下料长度指的是下料时钢筋需要的实际长度，这与图纸上标注的长度并不完全一致。
钢筋下料长度的计算是以钢筋弯折后其中心线长度不变这个假设条件为前提进行的。
也就是说，钢筋弯折后中心线长度不变，而外边缘变长，内边缘缩短。
因此，钢筋的下料长度就是指相应钢筋的中心线长。
实际工程计算中，影响下料长度计算的因素很多，如混凝土保护层厚度；钢筋弯折后发生的变形；图纸上钢筋尺寸标注方法的多样化；弯折钢筋的直径、级别、形状、弯心半径的大小以及端部弯钩的形状等，我们在进行下料长度计算时，对这些因素都应该考虑。
钢筋的配料顺序：从整体上看钢筋的配料应按照先使用、先配料，先重要、后次要，自下而上的配料顺序进行。
如：基础→柱→主梁→次梁→板→二层柱→主梁→次梁→板→……对于具体构件来说：板：板中受力筋→支座负弯矩→分布筋；梁：受拉区受力筋→受压区受力筋→架立筋、构造筋→支座负弯筋→箍筋；基础、柱：基础底板筋→预埋插铁→柱受力筋→柱箍筋→柱预埋铁件。
钢筋工手册中铁十七局京沪高速铁路土建一标项目经理部第五工区二00八年六月目录1钢筋知识 (2)1。
1钢筋符号 (2)1。
2计量单位 (2)1。
3识图基础 (4)1.4施工图要点 (7)1。
5常用数学 (11)2钢筋加工 (12)2。
1准备工作 (12)2.2加工工序流程 (13)2。
3钢筋连接与安装 (17)3现场连接与安装 (24)3。
1 绑扎 (24)3。
2钢筋的机械连接 (27)3.3单根钢筋的接头 (33)3.4焊接骨架和焊接网的接头 (34)3.5安装 (35)4钢筋工安全操作规程 (36)5应知应会 (39)5。
1初级工 (39)5。
2中级工 (40)5.3高级工 (41)钢筋工手册钢筋加工是工程施工中不可缺少的一环,同时也是保证工程质量的基础环节。
生产施工中，从事钢筋加工的作业人员，必须熟知钢筋加工的基本知识，才能按照标准加工钢筋,以满足设计要求。
确保工程质量.1钢筋知识1。
1钢筋符号钢筋混凝土构件中所用的钢筋种类随生产条件的不同而有区别,各种钢筋的符号见表1—1，应用符号的表示方法是在符号右侧写出钢筋直径（以毫米为计量单位）,例如Φ16表示直径为16mm的Ⅱ级钢筋。
表中热轧钢筋分四个强度等级（Ⅰ、Ⅱ、Ⅲ、Ⅳ是罗马字母,读一、二、三、四)钢筋符号表1-11.2计量单位用以量度同类量大小的一个标准量称为计量单位。
在进行配筋计算过程的全过程中，都必须始终执行国务院发布的《关于在我国统一实行计量单位的命令》，在命令中提出法定计量单位的各种具体内容。
我过法定计量单位主要是以国际单位制为依据，并且考虑到实际需要,还规定了各种组合形式的单位，以及由“词头"和各种单位构成的倍数和分数单位.1。
2。
1基本计量单位在国际单位制中用到长度、质量、时间和平面角，以及由相应单位导出的单位力、应力等，见表1-2。
表1—2 国际单位制的计量单位1.2。
2计量单位使用常识1.2。
2.1长度长度的计量单位有米、千米、分米、厘米、毫米等，配筋计算中通常只用米和毫米两种，它们之间的关系是1m=1000mm1.2.2.2力如果有一个力作用于物体上,就会使物体的运动状态发生改变，力的含义就是使质量为1kg的物体产生1米/秒2加速度的力叫做1牛,即1牛=1千克·米/秒2，力的单位换算关系见表1-3。
钢筋工识图与配料2—1 钢筋工识图钢筋工要完成钢筋加工和安装任务，必须学会看懂图纸。
这是首要的任务。
土建工程施工图，一般可分为建筑施工图和结构施工图两大类。
结构施工图包括结构平面图和构件详图两部分。
其中钢筋混凝土结构施工图部分对钢筋工来说，是必须学会看懂的，否则就无法进行钢筋加工和安装。
一、看图步骤和方法一个单位工程的施工图纸，少至几张几十张，多则上百张。
这么多的图纸要有步骤地看，有重点地看，相互联系起来看，才能把它看懂，才能在施工中不出差错。
在一套图纸中，一般在首页有总说明，每张图纸中一般又有附注或局部说明。
在总说明中一般包括:设计依据、设计原则、技术经济指标，结构特征、构件选型、采用材料施工要求、注意事项等内容。
图中附注是对图中某些表达不清楚的地方或特定部位的要求加以补充和说明，它是图纸中不可缺少的部分。
在看图前，首先应看首页总说明。
看了总说明，就会对整个工程有一个初步的较为完整的概念。
在看图过程中，应注意每张图中的附注。
这对看懂施工图是会有好处的。
施工图反映了建筑物的外貌和内部结构型式、具体做法。
它是施工的依据。
在看图时，不能把建筑施工图和结构施工图割裂开，要联系起来看，参照着看。
也就是说，在看建筑施工图时，要联想到结构型式;在看结构施工图时，要知道构件布置在建筑图中什么位置。
同时看图要有侧重，对钢筋工来说，就必须把结构平面布置图和构件详图看懂，才能正确地进行钢筋加工和安装。
二、怎样看结构平面图结构平面布置图主要是表示建筑物结构的平面布置情况。
一般民用建筑的结构平面图包括基础图、楼层和屋面结构布置图等。
基础平面图中反映了基础的放线宽度、墙柱轴线位置、地梁和上下水留洞位置。
考虑图面的布置，也可以将基础详图画在一张图纸上。
楼层及屋面结构平面图主要表示梁、板、过梁、圈梁、楼梯、阳台、雨篷、天沟等的编号数量、安装位置以及各种构件详图的图号或采用标准图的图集号。
识图必须具备基本的识图知识。
如图幅、图标、比例、标高、轴线等是什么意思?图中各种代号表示什么?分别介绍如下:1(图幅。
钢筋混凝土结构资料全套表格(最全)
该文档包含了钢筋混凝土结构所需的各种资料表格，旨在为工程师和相关专业人士提供便利。
以下是该文档的内容概述：
1. 设计资料表格
- 钢筋混凝土结构设计规范
- 结构材料参数表
- 设计荷载标准表
- 结构计算公式表
- 抗震设计参数表
- 钢筋混凝土构件尺寸表
2. 施工资料表格
- 结构施工总平面图
- 结构施工工序表
- 施工工艺规范表
- 施工材料验收标准表
- 施工工序检验记录表
- 施工现场安全检查表
3. 检测与验收资料表格
- 结构验收标准表
- 钢筋混凝土构件质量检验表
- 结构工程检测报告表
- 结构变位与裂缝监测记录表
- 结构验收签字确认表
4. 其他资料表格
- 现场实测数据记录表
- 施工进度计划表
- 项目总结报告表
- 资料清单与编号表
- 图纸变更记录表
- 结构施工变更通知单
该文档旨在提供一个全面的钢筋混凝土结构资料表格清单，方便工程相关人员查阅和使用。
请注意，文档中的内容应根据实际项目进行调整和确认，确保准确性和可靠性。
1#～6#、66#～67#上部槽身材料表（一跨单联）共8联 直径 总长 （m ） 单位重 （kg/m ） 重量 （kg ） 砼（m3)Φ12 1754.14 0.888 1557.68 600φ161689.6 1.58 2669.57 φ18 4262.9 2 8525.8 φ20 914.48 2.47 2258.77 φ22 2049.76 2.98 6108.28 φ25 5032.50 3.85 19375.13 φ28 4149.494.8320042.04 合计59758.421#～6#、66#～67#下部涵洞材料表（一跨单联）共8联 直径 总长 （m ） 单位重 （kg/m ）重量 （kg ） 砼（m3) φ18 9140.53 2 18281.06 798 φ22 11370.96 2.98 33885.46 φ25 4526.423.8517426.72 合计69593.247#～10#上部槽身材料表（一跨单联）共4联 直径 总长 （m ） 单位重 （kg/m ） 重量 （kg ） 砼（m3)Φ12 1754.14 0.888 1557.68 600φ16 1689.6 1.58 2669.57 φ18 4217.6 2 8435.2 φ20 914.48 2.47 2258.77 φ22 22 2.98 65.56 φ25 5330.7 3.85 20523.2 φ28 5879.054.8328395.81 合计63126.957#～10#下部涵洞材料表（一跨单联）共4联直径 总长 （m ） 单位重 （kg/m ）重量 （kg ） 砼（m3) φ18 9386.51 2 18773.02 872 φ22 3060 2.98 9118.8 φ25 8800.56 3.85 33882.16 φ28 4363.224.8321074.35 合计82848.3311#～25#上部槽身材料表（一跨单联）共15联 直径 总长 （m ） 单位重 （kg/m ） 重量 （kg ） 砼（m3)Φ12 1754.14 0.888 1557.68 600φ161689.6 1.58 2669.57 φ18 4217.6 2 8435.2 φ20 914.48 2.47 2258.77 φ22 22 2.98 65.56 φ25 5330.7 3.85 20523.2 φ28 5879.054.8328395.81 合计63126.9511#～25#下部涵洞材料表（一跨单联）共15联直径 总长 （m ） 单位重 （kg/m ）重量 （kg ） 砼（m3) φ18 9835.19 2 19670.38 994 φ22 3060 2.98 9118.8 φ25 9228.96 3.85 35531.5 φ28 4506.024.8321764.08 合计86084.7526#～32#、40#～45#、54#～58#上部槽身材料表（一跨单联）共18联直径 总长 （m ） 单位重 （kg/m ） 重量 （kg ） 砼（m3)Φ12 1754.14 0.888 1557.68 570 φ16 1689.6 1.58 2669.57 φ18 4278 2 8556 φ20 914.48 2.47 2258.77 φ22 2049.76 2.98 6108.28 φ25 5005.7 3.85 19271.95 φ28 4113.194.8319866.71 合计59510.126#～32#、40#～45#、54#～58#下部涵洞材料表（一跨单联）共18联直径 总长 （m ） 单位重 （kg/m ）重量 （kg ） 砼（m3)φ18 8587.23 2 16974.46 727 φ22 12808.82 2.98 38170.28 φ25 2272.563.858749.36 合计63894.133#～39#、110#～118#、137#～138#、145#～146#上部槽身材料表（一跨单联）共20联 直径 总长 （m ） 单位重 （kg/m ） 重量 （kg ） 砼（m3)Φ12 1754.14 0.888 1557.68 600φ16 1689.6 1.58 2669.57 φ18 4262.9 2 8525.8 φ20 914.48 2.47 2258.77 φ22 2049.76 2.98 6108.28 φ25 5032.50 3.85 19375.13 φ28 4149.494.8320042.04 合计59758.4233#～39#、110#～118#、137#～138#、145#～146#下部涵洞材料表（一跨单联）共20联直径 总长 （m ） 单位重 （kg/m ）重量 （kg ） 砼（m3)φ18 8878.13 2 17756.26 776 φ22 11126.16 2.98 33155.56 φ25 4444.823.8517112.56 合计63894.140#～45#、26#～32#、54#～58#上部槽身材料表（一跨单联）共18联直径 总长 （m ） 单位重 （kg/m ） 重量 （kg ） 砼（m3)Φ12 1754.14 0.888 1557.68 570 φ16 1689.6 1.58 2669.57 φ18 4278 2 8556 φ20 914.48 2.47 2258.77 φ22 2049.76 2.98 6108.28 φ25 5005.7 3.85 19271.95 φ28 4113.194.8319866.71 合计59510.140#～45#、26#～32#、54#～58#下部涵洞材料表（一跨单联）共18联直径 总长 （m ） 单位重 （kg/m ）重量 （kg ） 砼（m3)φ18 8587.23 2 16974.46 727 φ22 12808.82 2.98 38170.28 φ25 2272.563.858749.36 合计63894.146#～49#、139#～144#、147#～154#上部槽身材料表（一跨单联）共18联 直径 总长 （m ） 单位重 （kg/m ） 重量 （kg ） 砼（m3)Φ12 1754.14 0.888 1557.68 570φ16 1689.6 1.58 2669.57 φ18 4308.2 2 8616.4 φ20 914.48 2.47 2258.77 φ22 2049.76 2.98 6108.28 φ25 5005.7 3.85 19271.95 φ28 4133.194.8319866.71 合计59570.546#～49#、139#～144#、147#～154#下部涵洞材料表（一跨单联）共18联直径 总长（m ） 单位重 （kg/m ） 重量 （kg ） 砼（m3)φ18 7971.55 2 15943.1 638φ22 11991.82 2.98 35738.6 φ25 2272.563.858749.36 合计60431.0650#～53#上部槽身材料表（一跨单联）共4联直径 总长 （m ） 单位重 （kg/m ） 重量 （kg ） 砼（m3)Φ12 1754.14 0.888 1557.68 570 φ16 1689.6 1.58 2669.57 φ18 4323.3 2 8646.6 φ20 914.48 2.47 2258.77 φ22 2049.76 2.98 6108.28 φ25 5005.7 3.85 19271.95 φ28 4113.194.8319866.71 合计59600.7050#～53#下部涵洞材料表（一跨单联）共4联直径 总长 （m ） 单位重 （kg/m ） 重量 （kg ） 砼（m3) φ18 7581.17 2 15174.34 598φ22 11584.82 2.98 34522.76 φ25 2272.563.858749.36 合计58446.4654#～58#、40#～45#、26#～32#上部槽身材料表（一跨单联）共18联 直径 总长 （m ） 单位重 （kg/m ） 重量 （kg ） 砼（m3)Φ12 1754.14 0.888 1557.68 570φ16 1689.6 1.58 2669.57 φ18 4278 2 8556 φ20 914.48 2.47 2258.77 φ22 2049.76 2.98 6108.28 φ25 5005.7 3.85 19271.95 φ28 4113.194.8319866.71 合计59510.154#～58#、40#～45#、26#～32#下部涵洞材料表（一跨单联）共18联直径 总长 （m ） 单位重 （kg/m ）重量 （kg ） 砼（m3)φ18 8587.23 2 16974.46 727 φ22 12808.82 2.98 38170.28 φ25 2272.563.858749.36 合计63894.159#、61#～65#上部槽身材料表（一跨单联）共6联直径 总长（m ） 单位重（kg/m ） 重量 （kg ） 砼（m3)Φ12 1754.14 0.888 1557.68 570φ16 1689.6 1.58 2669.57 φ18 4278 2 8556 φ20 914.48 2.47 2258.77 φ22 2049.76 2.98 6108.28 φ25 5005.7 3.85 19271.95 φ28 4113.194.83 19866.71 合计59510.159#、61#～65#下部涵洞材料表（一跨单联）共6联 直径 总长 （m ） 单位重 （kg/m ）重量 （kg ） 砼（m3) φ18 8355.23 2 16710.46 712 φ22 12564.02 2.98 37440.78 φ25 2272.563.858749.36 合计62900.660#上部槽身材料表（一跨单联） 直径 总长 （m ） 单位重 （kg/m ） 重量 （kg ） 砼（m3)Φ12 1754.14 0.888 1557.68 570φ16 1689.6 1.58 2669.57 φ18 4278 2 8556 φ20 914.48 2.47 2258.77 φ22 2049.76 2.98 6108.28 φ25 5005.7 3.85 19271.95 φ28 4113.194.8319866.71 合计59510.160#下部涵洞材料表（一跨单联）直径 总长 （m ） 单位重 （kg/m ）重量 （kg ） 砼（m3)φ18 7964.82 2 15929.64 682 φ22 12503.162.98 37259.42 φ25 2272.563.858749.36 合计61938.4261#～65#、59#上部槽身材料表（一跨单联）共6联 直径 总长（m ） 单位重（kg/m ）重量 （kg ） 砼（m3)Φ12 1754.14 0.888 1557.68 570φ16 1689.6 1.58 2669.57 φ18 4278 2 8556 φ20 914.48 2.47 2258.77 φ22 2049.76 2.98 6108.28 φ25 5005.7 3.85 19271.95 φ28 4113.194.8319866.71 合计59510.161#～65#、59#下部涵洞材料表（一跨单联）共6联 直径 总长 （m ） 单位重 （kg/m ）重量 （kg ） 砼（m3) φ18 8355.23 2 16710.46 712 φ22 12564.02 2.98 37440.78 φ25 2272.563.858749.36 合计62900.666#～67#、1#～6#上部槽身材料表（一跨单联）共8联 直径 总长 （m ） 单位重 （kg/m ） 重量 （kg ） 砼（m3)Φ12 1754.14 0.888 1557.68 600 φ16 1689.6 1.58 2669.57 φ18 4262.9 2 8525.8 φ20 914.48 2.47 2258.77 φ22 2049.76 2.98 6108.28 φ25 5032.50 3.85 19375.13 φ28 4149.494.8320042.04 合计59758.4266#～67#、1#～6#下部涵洞材料表（一跨单联）共8联 直径 总长 （m ） 单位重 （kg/m ）重量 （kg ） 砼（m3) φ18 9140.53 2 18281.06 798 φ22 11370.96 2.98 33885.46 φ25 4526.423.8517426.72合计69593.2468#（左联）上部槽身材料表（一跨单联） 直径 总长 （m ） 单位重 （kg/m ） 重量 （kg ） 砼（m3)Φ12 1754.14 0.888 1557.68 603 φ16 1701.5 1.58 2688.37 φ18 4277.4 2 8554.8 φ20 918.94 2.47 2269.78 φ22 2059.96 2.98 6138.68 φ25 5065.78 3.85 19503.25 φ28 4171.24.8320146.9 合计60080.6268#（左联）下部涵洞材料表（一跨单联） 直径 总长 （m ） 单位重 （kg/m ）重量 （kg ） 砼（m3) φ18 8879.05 2 17758.1 780 φ22 11136.36 2.98 33186.35 φ25 4455.023.8517151.83 合计68096.2868#（右联）上部槽身材料表（一跨单联）直径 总长 （m ） 单位重 （kg/m ） 重量 （kg ） 砼（m3)Φ12 1754.14 0.888 1557.68 599φ161677.81 1.58 2650.94 φ18 4249.26 2 8498.32 φ20 910.2 2.47 2248.19 φ22 2040.07 2.98 6079.41 φ25 4999.59 3.85 19248.42 φ28 4133.064.8319962.68 合计59466.7968#（右联）下部涵洞材料表（一跨单联） 直径 总长 （m ） 单位重 （kg/m ）重量 （kg ） 砼（m3) φ18 8874.57 2 17749.14 775 φ22 11116.47 2.98 33127.08 φ25 4435.133.8517075.25 合计67951.4769#～75#（右联）上部槽身材料表（一跨单联）共7联 直径 总长 （m ） 单位重 （kg/m ） 重量 （kg ） 砼（m3)Φ12 1754.14 0.888 1557.68 595φ16 1675.28 1.58 2646.94 φ18 4240.1 2 8480.2φ20 907.58 2.47 2241.72 φ22 2034.46 2.98 6062.69 φ25 4994.44 3.85 19228.59 φ28 4133.064.83 19962.68 合计59401.6669#～75#（右联）下部涵洞材料表（一跨单联）共7联 直径 总长 （m ） 单位重 （kg/m ）重量 （kg ） 砼（m3)φ18 8873.01 2 17746.02 770 φ22 11110.86 2.98 33110.36 φ25 4429.523.8517053.65 合计67910.0369#～75#（左联）上部槽身材料表（一跨单联）共7联 直径 总长 （m ） 单位重 （kg/m ） 重量 （kg ） 砼（m3)Φ12 1754.14 0.888 1557.68φ161703.7 1.58 2691.85 607φ18 4285 2 8570 φ20 921.38 2.47 2275.81 φ22 2065.06 2.98 6153.88 φ25 5070.27 3.85 19520.54 φ28 4171.24.8320146.9 合计60137.8169#～75#（左联）下部涵洞材料表（一跨单联）共7联直径 总长（m ） 单位重 （kg/m ）重量 （kg ） 砼（m3) φ18 8880.53 2 17761.06 783 φ22 11141.46 2.98 33201.55 φ25 4460.123.8517171.46 合计68134.0776#～84#（左联）上部槽身材料表（一跨单联）共9联 直径 总长 （m ） 单位重 （kg/m ） 重量 （kg ） 砼（m3)Φ12 1754.14 0.888 1557.68φ16 1703.7 1.58 2691.85 576 φ18 4330.3 2 8660.6 φ20 921.38 2.47 2275.81 φ22 2065.06 2.98 6153.88 φ25 5043.27 3.85 19416.59 φ28 4134.74.8319970.6 合计59948.1776#～84#（左联）下部涵洞材料表（一跨单联）共9联 直径 总长 （m ） 单位重 （kg/m ）重量 （kg ） 砼（m3) φ18 7975.03 2 15950.06 645 φ22 12008.12 2.98 35784.2 φ25 2278.863.858808.26 合计60542.5276#～84#（右联）上部槽身材料表（一跨单联）共9联 直径 总长（m ） 单位重 （kg/m ） 重量 （kg ） 砼（m3)Φ12 1754.14 0.888 1557.68φ16 1675.28 1.58 2646.94 565 φ18 4285.4 2 8570.8 φ20 907.58 2.47 2241.72 φ22 2034.46 2.98 6062.69 φ25 4967.84 3.85 19126.18 φ28 4096.964.8319788.32 合计59215.4976#～84#（右联）下部涵洞材料表（一跨单联）共9联直径 总长 （m ） 单位重 （kg/m ）重量 （kg ） 砼（m3)φ18 7968.07 2 15936.14 632 φ22 11977.52 2.98 35693.01 φ25 2257.263.858690.45 合计60319.685#～89#、94#～102#（左联）上部槽身材料表（一跨单联）共14联直径 总长 （m ） 单位重 （kg/m ） 重量 （kg ） 砼（m3)Φ12 1754.14 0.888 1557.68 576 φ16 1703.7 1.58 2691.85 φ18 4330.3 2 8660.6 φ20 921.38 2.47 2275.81 φ22 2065.06 2.98 6153.88 φ25 5043.27 3.85 19416.59 φ28 4134.74.8319970.6 合计59948.1785#～89#、94#～102#（左联）下部涵洞材料表（一跨单联）共14联直径 总长 （m ） 单位重 （kg/m ）重量 （kg ） 砼（m3)φ18 8235.03 2 16470.06 664 φ22 12334.52 2.98 36756.87 φ25 2287.863.858808.26 合计62035.1985#～89#、94#～102#（右联）上部槽身材料表（一跨单联）共14联 直径 总长 （m ） 单位重 （kg/m ） 重量 （kg ） 砼（m3)Φ12 1754.14 0.888 1557.68 565φ16 1675.28 1.58 2646.94 φ18 4285.4 2 8570.8 φ20 907.58 2.47 2241.72 φ22 2034.46 2.98 6062.69 φ25 4967.84 3.85 19126.18 φ28 4096.964.8319788.32 合计59215.4985#～89#、94#～102#（右联）下部涵洞材料表（一跨单联）共14联直径 总长 （m ） 单位重 （kg/m ）重量 （kg ） 砼（m3)φ18 8227.91 2 16455.82 651 φ22 12303.92 2.98 3665.68 φ25 2257.263.858690.45 合计61811.9590#～93#（左联）上部槽身材料表（一跨单联）共4联 直径 总长 （m ） 单位重 （kg/m ） 重量 （kg ） 砼（m3)Φ12 1754.14 0.888 1557.68 607φ16 1703.7 1.58 2691.85 φ184285 2 8570 φ20 921.38 2.47 2275.81 φ22 2065.06 2.98 6153.88 φ25 5070.27 3.85 19520.54 φ28 4171.24.8320146.9 合计60137.8190#～93#（左联）下部涵洞材料表（一跨单联）共4联直径 总长 （m ） 单位重 （kg/m ）重量 （kg ） 砼（m3)φ18 9142.93 2 18285.86 805 φ22 11386.26 2.98 33931.05 φ25 4541.723.85 17485.62 合计69702.5490#～93#（右联）上部槽身材料表（一跨单联）共4联 直径 总长 （m ） 单位重 （kg/m ） 重量 （kg ） 砼（m3)Φ12 1754.14 0.888 1557.68 595φ161675.28 1.58 2646.94 φ18 4240.1 2 8480.2 φ20 907.58 2.47 2241.72 φ22 2034.46 2.98 6062.69 φ25 4994.44 3.85 19228.59 φ28 4133.064.8319962.68 合计59401.6690#～93#（右联）下部涵洞材料表（一跨单联）共4联直径 总长 （m ） 单位重 （kg/m ）重量 （kg ） 砼（m3) φ18 9135.25 2 18270.5 792 φ22 11355.66 2.98 33839.87 φ25 4511.123.8517367.81 合计69478.1894#～102#、85#～89#（左联）上部槽身材料表（一跨单联）共14联直径 总长 （m ） 单位重 （kg/m ） 重量 （kg ） 砼（m3)Φ12 1754.14 0.888 1557.68 576 φ16 1703.7 1.58 2691.85 φ18 4330.3 2 8660.6 φ20 921.38 2.47 2275.81 φ22 2065.06 2.98 6153.88 φ25 5043.27 3.85 19416.59 φ28 4134.74.8319970.6 合计59948.1794#～102#、85#～89#（左联）下部涵洞材料表（一跨单联）共14联直径 总长 （m ） 单位重 （kg/m ）重量 （kg ） 砼（m3)φ18 8235.03 2 16470.06 664 φ22 12334.52 2.98 36756.87 φ25 2287.863.858808.26 合计62035.1994#～102#、85#～89#（右联）上部槽身材料表（一跨单联）共14联 直径 总长 （m ） 单位重 （kg/m ） 重量 （kg ） 砼（m3)Φ12 1754.14 0.888 1557.68 565φ16 1675.28 1.58 2646.94 φ18 4285.4 2 8570.8 φ20 907.58 2.47 2241.72 φ22 2034.46 2.98 6062.69 φ25 4967.84 3.85 19126.18 φ28 4096.964.8319788.32 合计59215.4994#～102#、85#～89#（右联）下部涵洞材料表（一跨单联）共14联直径 总长 （m ） 单位重 （kg/m ）重量 （kg ） 砼（m3)φ18 8227.91 2 16455.82 651 φ22 12303.92 2.98 3665.68 φ25 2257.263.858690.45 合计61811.95103#～107#（左联）上部槽身材料表（一跨单联）共5联 直径 总长 （m ） 单位重 （kg/m ） 重量 （kg ） 砼（m3)Φ12 1754.14 0.888 1557.68 576 φ16 1703.7 1.58 2691.85 φ18 4300.1 2 8600.2 φ20 921.38 2.47 2275.81 φ22 2065.06 2.98 6153.88 φ25 5043.27 3.85 19416.59 φ28 4134.74.8319970.6 合计59887.77103#～107#（左联）下部涵洞材料表（一跨单联）共5联 直径 总长 （m ） 单位重 （kg/m ）重量 （kg ） 砼（m3)φ18 8489.63 2 16979.26 735 φ22 12824.12 2.98 38215.88 φ25 2287.863.858808.26 合计64003.4103#～107#（右联）上部槽身材料表（一跨单联）共5联 直径 总长 （m ） 单位重 （kg/m ） 重量 （kg ） 砼（m3)Φ12 1754.14 0.888 1557.68φ16 1675.28 1.58 2646.94 565φ18 4255.2 2 8510.4 φ20 907.58 2.47 2241.72 φ22 2034.46 2.98 6062.69 φ25 4967.84 3.85 19126.18 φ28 4096.964.8319788.32 合计59155.08103#～107#（右联）下部涵洞材料表（一跨单联）共5联直径 总长（m ） 单位重 （kg/m ）重量 （kg ） 砼（m3)φ18 8481.11 2 16962.22 722 φ22 12793.52 2.98 38124.69 φ25 2257.263.858690.45 合计63777.36109#（左联）上部槽身材料表（一跨单联） 直径 总长 （m ） 单位重 （kg/m ） 重量 （kg ） 砼（m3)Φ12 1754.14 0.888 1557.68 601 φ16 1700.95 1.58 2687.5 φ18 4276.17 2 8552.34 φ20 918.48 2.47 2268.65 φ22 2058.43 2.98 6134.12 φ25 5064.91 3.85 19499.9 φ28 4171.24.8320146.9 合计60368.25109#（左联）下部涵洞材料表（一跨单联） 直径 总长 （m ） 单位重 （kg/m ）重量 （kg ） 砼（m3) φ18 8878.81 2 17757.62 778 φ22 11134.83 2.98 33181.79 φ25 4453.493.8517145.94 合计68085.35109#（右联）上部槽身材料表（一跨单联）直径 总长 （m ） 单位重 （kg/m ） 重量 （kg ） 砼（m3)Φ12 1754.14 0.888 1557.68 600φ161678.36 1.58 2651.81 φ18 4251.09 2 8502.81 φ20 910.8 2.47 2249.68 φ22 2041.6 2.98 6083.97 φ25 5000.89 3.85 19253.43 φ28 4133.064.8319962.68 合计59482.57109#（右联）下部涵洞材料表（一跨单联）直径 总长 （m ） 单位重 （kg/m ）重量 （kg ） 砼（m3) φ18 8874.81 2 17749.62 777 φ22 11118 2.98 33131.64 φ25 4436.663.8517081.14 合计67962.4110#～118#、33#～39#、137#～138#、145#～146#上部槽身材料表（一跨单联）共20联直径 总长 （m ） 单位重 （kg/m ） 重量 （kg ） 砼（m3)Φ12 1754.14 0.888 1557.68 600 φ16 1689.6 1.58 2669.57 φ18 4262.9 2 8525.8 φ20 914.48 2.47 2258.77 φ22 2049.76 2.98 6108.28 φ25 5032.50 3.85 19375.13 φ28 4149.494.8320042.04 合计59758.42110#～118#、33#～39#、137#～138#、145#～146#下部涵洞材料表（一跨单联）共20联直径 总长 （m ） 单位重 （kg/m ）重量 （kg ） 砼（m3)φ18 8878.13 2 17756.26 776 φ22 11126.16 2.98 33155.56 φ25 4444.823.8517112.56 合计63894.1119#～131#、133#～136#上部槽身材料表（一跨单联）共17联 直径 总长 （m ） 单位重 （kg/m ） 重量 （kg ） 砼（m3)Φ12 1754.14 0.888 1557.68 570φ16 1689.6 1.58 2669.57 φ18 4308.2 2 8616.4 φ20 914.48 2.47 2258.77 φ22 2049.76 2.98 6108.28 φ25 5005.7 3.85 19271.95 φ28 4113.194.8319866.71 合计59570.5119#～131#、133#～136#下部涵洞材料表（一跨单联）共17联直径 总长（m ） 单位重 （kg/m ） 重量 （kg ） 砼（m3)φ18 8321.47 2 16462.94 656φ22 12319.22 2.98 36711.28 φ25 2272.563.858749.36 合计61923.58132#～134#上部槽身材料表（一跨单联）直径 总长 （m ） 单位重 （kg/m ） 重量 （kg ） 砼（m3)φ12 1754.14 0.888 1557.68 570 φ16 1689.6 1.58 2669.57 φ18 4308.2 2 8616.4 φ20 914.48 2.47 2258.77 φ22 2049.76 2.98 6108.28 φ25 5005.7 3.85 19271.95 φ28 4113.194.8319866.71 合计59570.50132#～134#下部涵洞材料表（一跨单联）直径 总长 （m ） 单位重 （kg/m ） 重量 （kg ） 砼（m3) φ18 7841.06 2 15682.12 626φ22 12258.36 2.98 36529.91 φ25 2272.563.858749.36 合计60961.39共1联 直径 总长 （m ） 单位重 （kg/m ） 重量 （kg ） 砼（m3)Φ12 1809.83 0.888 1607.13 552φ161629.00 1.580 2573.82 φ18 4164.75 2.000 8329.50 φ20 884.58 2.470 2184.91 φ22 1961.46 2.980 5845.15 φ25 6897.41 3.850 26555.03 φ28 2419.534.83011686.33 合计58781.87A 型下部涵洞材料表（一跨单联）共1联直径 总长 （m ） 单位重 （kg/m ） 重量 （kg ） 砼（m3) φ18 7721.22 2.000 15442.44 616φ22 10294.86 2.980 30678.68 φ25 4103.463.85045798.32合计61919.44B 型上部槽身材料表（一跨单联）共1联直径 总长（m ） 单位重（kg/m ） 重量 （kg ） 砼（m3)Φ12 1697.25 0.888 1507.16 599φ16 1525.44 1.580 2410.20 φ18 3822.97 2.000 7645.94 φ20 827.54 4.470 2044.02 φ22 1734.98 2.980 5170.24 φ25 6573.19 3.850 25306.78 φ28 2340.294.830 11303.60 合计55387.94B 型下部涵洞材料表（一跨单联）共1联直径 总长 （m ） 单位重 （kg/m ） 重量 （kg ） 砼（m3)φ18 7655.26 2.000 15310.52 842 φ22 10605.58 2.980 31604.63 φ25 4099.383.85015782.61 合计62697.76共1联 直径 总长 （m ） 单位重 （kg/m ） 重量 （kg ） 砼（m3)Φ12 1697.25 0.888 1507.16 599φ161525.44 1.580 2410.20 φ18 3822.97 2.000 7645.94 φ20 827.54 4.470 2044.02 φ22 1734.98 2.980 5170.24 φ25 6573.19 3.850 25306.78 φ28 2340.294.83011303.60 合计55387.94B1型下部涵洞材料表（一跨单联）共1联直径 总长 （m ） 单位重 （kg/m ） 重量 （kg ） 砼（m3) φ18 7758.26 2.000 15516.52 856φ22 10657.98 2.980 31760.78 φ25 4527.783.85017431.95 合计64709.25C1型上部槽身材料表（一跨单联）共2联直径 总长 （m ） 单位重 （kg/m ） 重量 （kg ） 砼（m3)Φ12 1439.67 0.888 1278.43 582.5 φ16 1306.2 1.580 2063.8 φ18 2664.54 2.000 5329.08 φ20 1583.282.470 3910.7 φ22 0 0 0 φ25 3813.66 3.850 14682.59 φ28 4253.964.830 20546.63 φ32 1876.366.31011839.83合计59651.06C1型下部涵洞材料表（一跨单联）共2联直径 总长 （m ） 单位重 （kg/m ） 重量 （kg ） 砼（m3)φ18 4177.24 2.000 8354.48 665φ20 1117.4 2.470 2759.98 φ28 7524.96 4.830 36345.56 φ3212206.3107698.20合计70150.34C2型上部槽身材料表（一跨单联）共2联直径 总长 （m ） 单位重 （kg/m ） 重量 （kg ） 砼（m3)Φ12 1134.36 0.888 1007.3 434.8 φ16 1012.59 1.580 1599.89 φ18 2727.90 2.000 5455.80 φ20 549.24 2.470 1356.62φ22 0 0 0 φ25 2943.62 3.850 11332.94 φ28 3290.68 4.830 15893.98 φ32 1456.686.3109191.65合计45838.18C2型下部涵洞材料表（一跨单联）共2联直径 总长 （m ） 单位重 （kg/m ） 重量 （kg ） 砼（m3)φ18 4653.62 2.000 9307.24 552.6φ25 2232.60 3.850 8595.51 φ28 6092.68 4.830 29427.65 φ32 1456.686.310 9191.65 合计56522.05D 型上部槽身材料表（一跨单联） 共2联 直径 总长（m ） 单位重（kg/m ） 重量 （kg ） 砼（m3)Φ12 2058.87 0.888 1828.28 617φ161829.85 1.580 2891.16 φ18 4646.44 2.000 9292.08 φ20 989.92 2.470 2445.10 φ22 2195.04 2.980 6541.22 φ25 7746.50 3.850 29824.03 φ28 2720.814.83013141.51 合计65964.18D 型下部涵洞材料表（一跨单联）共2联直径 总长 （m ）单位重 （kg/m ）重量 （kg ）砼（m3)671φ22 10528.44 2.980 31374.75 φ25 4337.043.850 16697.60 合计64261.12135#～136#、119#～131#上部槽身材料表（一跨单联）共15联 直径 总长 （m ） 单位重 （kg/m ） 重量 （kg ） 砼（m3)Φ12 1754.14 0.888 1557.68 570φ16 1689.6 1.58 2669.57 φ18 4308.2 2 8616.4 φ20 914.48 2.47 2258.77 φ22 2049.76 2.98 6108.28 φ25 5005.7 3.85 19271.95 φ28 4113.194.8319866.71 合计59570.5135#～136#、119#～131#下部涵洞材料表（一跨单联）共15联直径 总长 （m ） 单位重 （kg/m ） 重量 （kg ） 砼（m3)φ18 8321.47 2 16462.94 656φ22 12319.22 2.98 36711.28 φ252272.563.858749.36合计 61923.58137#～138#、110#～118#、33#～39#、145#～146#上部槽身材料表（一跨单联）共20联直径 总长（m ） 单位重（kg/m ）重量 （kg ） 砼（m3)Φ12 1754.14 0.888 1557.68 600φ16 1689.6 1.58 2669.57 φ18 4262.9 2 8525.8 φ20 914.48 2.47 2258.77 φ22 2049.76 2.98 6108.28 φ25 5032.50 3.85 19375.13 φ28 4149.494.8320042.04 合计59758.42137#～138#、110#～118#、33#～39#、145#～146#下部涵洞材料表（一跨单联）共20联直径 总长 （m ） 单位重 （kg/m ）重量 （kg ） 砼（m3)φ18 8878.13 2 17756.26 776 φ22 11126.16 2.98 33155.56 φ25 4444.823.8517112.56 合计63894.1共18联 直径 总长 （m ） 单位重 （kg/m ） 重量 （kg ） 砼（m3)Φ12 1754.14 0.888 1557.68 570φ16 1689.6 1.58 2669.57 φ18 4308.2 2 8616.4 φ20 914.48 2.47 2258.77 φ22 2049.76 2.98 6108.28 φ25 5005.7 3.85 19271.95 φ28 4133.194.8319866.71合计59570.5139#～144#、46#～49#、147#～154#下部涵洞材料表（一跨单联）共18联直径 总长 （m ） 单位重 （kg/m ）重量 （kg ） 砼（m3)φ18 7971.55 2 15943.1 638 φ22 11991.82 2.98 35738.6 φ25 2272.563.858749.36合计60431.06145#～146#、33#～39#、110#～118#、137#～138#上部槽身材料表（一跨单联）共20联直径 总长 （m ） 单位重 （kg/m ） 重量 （kg ） 砼（m3)Φ12 1754.14 0.888 1557.68 600 φ16 1689.6 1.58 2669.57 φ18 4262.9 2 8525.8 φ20 914.48 2.47 2258.77 φ22 2049.76 2.98 6108.28 φ25 5032.50 3.85 19375.13 φ28 4149.494.8320042.04 合计59758.42145#～146#、33#～39#、110#～118#、137#～138#下部涵洞材料表（一跨单联）共20联直径 总长 （m ） 单位重 （kg/m ）重量 （kg ） 砼（m3)φ18 8878.13 2 17756.26 776 φ22 11126.16 2.98 33155.56 φ25 4444.823.8517112.56 合计63894.1共18联 直径 总长 （m ） 单位重 （kg/m ） 重量 （kg ） 砼（m3)Φ12 1754.14 0.888 1557.68 570φ16 1689.6 1.58 2669.57 φ18 4308.2 2 8616.4 φ20 914.48 2.47 2258.77 φ22 2049.76 2.98 6108.28 φ25 5005.7 3.85 19271.95 φ28 4133.194.8319866.71 合计59570.5147#～154#、139#～144#、46#～49#下部涵洞材料表（一跨单联）共18联直径 总长 （m ） 单位重 （kg/m ）重量 （kg ） 砼（m3)φ18 7971.55 2 15943.1 638 φ22 11991.82 2.98 35738.6 φ25 2272.563.858749.36 合计60431.06155#～166#、168#～169上部槽身材料表（一跨单联）共14联直径 总长（m ） 单位重（kg/m ） 重量 （kg ） 砼（m3)Φ12 1754.14 0.888 1557.68 570φ16 1689.6 1.58 2669.57 φ18 4323.3 2 8646.6 φ20 914.48 2.47 2258.77 φ22 2049.76 2.98 6108.28 φ25 5005.7 3.85 19271.95 φ28 4113.194.83 19866.71合计155#～166#、168#～169#下部涵洞材料表（一跨单联）共14联 直径 总长 （m ） 单位重 （kg/m ）重量 （kg ） 砼 （m3) φ18 7457.61 2 14915.22 590 φ22 11421.62 2.98 34036.43 φ25 2272.563.858749.36 合计57701.01167#上部槽身材料表（一跨单联） 直径 总长 （m ） 单位重 （kg/m ） 重量 （kg ） 砼（m3)Φ12 1754.14 0.888 1557.68 570φ161689.6 1.58 2669.57 φ18 4323.3 2 8646.6 φ20 914.48 2.47 2258.77 φ22 2049.76 2.98 6108.28 φ25 5005.7 3.85 19271.95 φ28 4113.194.8319866.71 合计59600.7167#下部涵洞材料表（一跨单联）直径 总长 （m ） 单位重 （kg/m ） 重量 （kg ） 砼（m3) φ18 7067.2 2 14134.4 560φ22 11360.76 2.98 33855.06 φ252272.563.858749.36合计 56738.82168#～169#、155#～166#上部槽身材料表（一跨单联）共14联直径 总长（m ） 单位重（kg/m ） 重量 （kg ） 砼（m3)Φ12 1754.14 0.888 1557.68 570φ16 1689.6 1.58 2669.57 φ18 4323.3 2 8646.6 φ20 914.48 2.47 2258.77 φ22 2049.76 2.98 6108.28 φ25 5005.7 3.85 19271.95 φ28 4113.194.83 19866.71合计168#～169#、155#～166#下部涵洞材料表（一跨单联）共14联 直径 总长 （m ） 单位重 （kg/m ）重量 （kg ） 砼 （m3) φ18 7457.61 2 14915.22 590 φ22 11421.62 2.98 34036.43 φ25 2272.563.858749.36 合计57701.011#～50#、52#～67#、110#～116#、118#～168#箱基渡槽人行道板、栏杆材料表（一跨单联）共124联部位项目长度（m）重量（kg）砼（m3)人行道钢筋239.61 1.7栏杆Φ50不锈钢厚1.2 123Φ38不锈钢厚1 60100*100*8钢板63块395.64 钢筋41.469#～108#箱基渡槽左联行道板、栏杆材料表（一跨单联）共40联部位项目长度（m）重量（kg）砼（m3)人行道钢筋240.56 1.7栏杆Φ50不锈钢厚1.2 124Φ38不锈钢厚1 61100*100*8钢板63块395.64 钢筋41.469#～108#箱基渡槽右联行道板、栏杆材料表（一跨单联）共40联部位项目长度（m）重量（kg）砼（m3)人行道钢筋238.66 1.7栏杆Φ50不锈钢厚1.2 123Φ38不锈钢厚1 61100*100*8钢板63块395.64 钢筋41.468#箱基渡槽左联行道板、栏杆材料表（一跨单联）部位项目长度（m）重量（kg）砼（m3)人行道钢筋239.61 1.7栏杆Φ50不锈钢厚1.2 124Φ38不锈钢厚1 61100*100*8钢板63块395.64 钢筋41.468#箱基渡槽右联行道板、栏杆材料表（一跨单联）部位项目长度（m）重量（kg）砼（m3)人行道钢筋238.66 1.7栏杆Φ50不锈钢厚1.2 123Φ38不锈钢厚1 61100*100*8钢板63块395.64 钢筋41.4109#箱基渡槽左联行道板、栏杆材料表（一跨单联）部位项目长度（m）重量（kg）砼（m3)人行道钢筋239.61 1.7栏杆Φ50不锈钢厚1.2 124Φ38不锈钢厚1 61100*100*8钢板63块395.64 钢筋41.4109#箱基渡槽右联行道板、栏杆材料表（一跨单联）部位项目长度（m）重量（kg）砼（m3)人行道钢筋238.66 1.7栏杆Φ50不锈钢厚1.2 123Φ38不锈钢厚1 61100*100*8钢板63块395.64 钢筋41.4鲁平公路交叉建筑物桩基桩长8.5m单桩桩基材料用表406根编号直径（mm）单根长度（mm）根数总长（m）单位重（kg/m）共重（kg）总重（kg）1 Φ16 9367 8 74.936 1.58 118.4127.552 Φ16 1447 4 5.788 1.58 9.153 Φ8 69081 1 69.081 0.395 27.2930.66 4 Φ8 8522 1 8.522 0.395 3.37C25砼(m3） 2.4鲁平公路交叉建筑物桩基桩长9m单桩桩基材料用表630根编号直径（mm）单根长度（mm）根数总长（m）单位重（kg/m）共重（kg）总重（kg）6 Φ16 10160 8 81.28 1.58 128.42139.85 2 Φ16 1447 5 7.24 1.58 11.437 Φ8 72950 1 72.95 0.395 28.8232.98 5 Φ8 10533 1 10.533 0.395 4.16C25砼(m3） 2.6箱基渡槽桩长7.5m单桩桩基材料用表126根编号直径（mm）单根长度（mm）根数总长（m）共重（kg）总重（kg）1 Φ16 8367 8 66.94 105.73115.02 2 Φ16 1469 4 5.88 9.293 Φ8 63891 1 63.89 25.2428.7 4 Φ8 8775 1 8.78 3.47C25砼(m3） 2.12箱基渡槽钻孔桩桩长8m单桩桩基材料用表126根编号直径（mm）单根长度（mm）根数总长（m）共重（kg）总重（kg）1 Φ16 8867 8 70.94 112.05121.342 Φ16 1469 4 5.88 9.293 Φ8 67916 1 67.92 26.8330.3 4 Φ8 8775 1 8.78 3.47C25砼(m3） 2.26箱基渡槽钻孔桩桩长8.5m单桩桩基材料用表126根编号直径（mm）单根长度（mm）根数总长（m）共重（kg）总重（kg）6 Φ16 93678 74.94 118.37127.66 2 Φ16 1469 4 5.88 9.297 Φ8 71941 1 71.94 28.4231.9 4 Φ8 8775 1 8.78 3.47C25砼(m3） 2.4原文件资料50#～53#上部槽身材料表（一跨单联）共4联直径 总长 （m ） 单位重 （kg/m ） 重量 （kg ） 砼（m3)Φ12 1754.14 0.888 1557.68 570 φ16 1689.6 1.58 2669.57 φ18 4323.3 2 8646.6 φ20 914.48 2.47 2258.77 φ22 2049.76 2.98 6108.28 φ25 5005.7 3.85 19271.95 φ28 4113.194.8319866.71 合计59600.7050#～53#下部涵洞材料表（一跨单联）共4联直径 总长 （m ） 单位重 （kg/m ）重量 （kg ） 砼（m3) φ18 7581.17 2 15174.34 598 φ22 11584.82 2.98 34522.76 φ25 2272.563.858749.36 合计58446.4646#～49#、139#～144#、147#～154#上部槽身材料表（一跨单联）共18联直径 总长 （m ） 单位重 （kg/m ） 重量 （kg ） 砼（m3)Φ12 1754.14 0.888 1557.68 570 φ16 1689.6 1.58 2669.57 φ18 4308.2 2 8616.4 φ20 914.48 2.47 2258.77 φ22 2049.76 2.98 6108.28 φ25 5005.7 3.85 19271.95 φ28 4133.194.8319866.71 合计59570.546#～49#、139#～144#、147#～154#下部涵洞材料表（一跨单联）共18联直径 总长 （m ） 单位重 （kg/m ）重量 （kg ） 砼（m3) φ18 7971.55 2 15943.1 638φ2211991.822.9835738.6合计60431.0659#、61#～65#上部槽身材料表（一跨单联）共6联 直径 总长 （m ） 单位重 （kg/m ） 重量 （kg ） 砼（m3)Φ12 1754.14 0.888 1557.68 570 φ16 1689.6 1.58 2669.57 φ18 4278 2 8556 φ20 914.48 2.47 2258.77 φ22 2049.76 2.98 6108.28 φ25 5005.7 3.85 19271.95 φ28 4113.194.8319866.71 合计59510.159#、61#～65#下部涵洞材料表（一跨单联）共6联直径 总长 （m ） 单位重 （kg/m ） 重量 （kg ） 砼（m3) φ18 8355.23 2 16710.46 712φ22 12564.02 2.98 37440.78 φ25 2272.563.858749.36 合计62900.660#上部槽身材料表（一跨单联）直径 总长 （m ） 单位重 （kg/m ） 重量 （kg ） 砼（m3)Φ12 1754.14 0.888 1557.68 570 φ16 1689.6 1.58 2669.57 φ18 4278 2 8556 φ20 914.48 2.47 2258.77 φ22 2049.76 2.98 6108.28 φ25 5005.7 3.85 19271.95 φ28 4113.194.8319866.71合计59510.160#下部涵洞材料表（一跨单联）直径 总长 （m ） 单位重 （kg/m ）重量 （kg ） 砼（m3) φ187964.82215929.64682φ25 2272.56 3.85 8749.36 合计61938.42。
