中等专业学校2022-2023-2教案
教学内容
（3）对尚未表达清楚的局部形状和细小结构补充必要的局部视图和局部放大图。
（4）能采用省略、简化画法表达的要尽量采用。
8.2.2 典型零件的表达方法
零件结构千变万化，但总体上可将其大致分为轴套类零件、轮盘类零件、叉架类零件、箱体类零件。
1.轴套类与轮盘类零件的表达方法
轴盘类零件的主要加工工序是车削和磨削。
在车床或磨床上装夹时以轴线定位，三爪或四爪卡盘夹紧，所以该类零件的主视图常将轴线水平放置。
因轴类零件一般是实心的，所以主视图多采用不剖或局部剖视图，对轴上的沟槽、孔洞采用移出断面或局部放大图。
而盘套类零件一般是空心的，所以主视图多采用全剖或半剖视图，并且绘出反映圆的视图。
2.叉架类零件的表达方法
结构形状一般比较复杂，主视图要能够反映零件的形状特征，其他视图，在主视图没有表达清楚的结构上采用移出断面、局部视图和斜视图等。
§10—3 零件的视图选择零件的视图选择，是在考虑便于作图和看图的前提下，确定一组零件的结构形状完整，清晰地表达出来，并力求绘图简便。
零件的视图选择（或者说表达方案的确定），包括：( 1 ) 分析零件的结构形状；( 2 ) 主视图的选择;( 3)其他视图的选择。
一、零件视图选择的原则一般情况下，主视图间表达零件结构形状的一组图形中最主要的视图，而且画图和看图也通常先从主视图开始，主视图的选择是否合理，直接影响到其他视图的选择、配置和看图、画图是否方便，甚至也影响到图幅能否合理利用。
因此，应首先选好主视图。
1、方向的选择GB/T17451—1998中指出，表示零件信息量最多的那个视图应作为主视图，通常是零件的工作位置或加工位置或安装位置。
这就是说，首先主视投射方向应满足这一总原则，即应以反映零件的信息量最大，能较明显时反映出零件的主要形状特征和各部分之际间相对位置的那个投射方向作为主视图的投射方向，简称为“大信息量原则”或“特征性原则”。
如图10—23所示的轴和图10—24所示的尾架体，按A投射方向与按B投身方向所得到的视图相比较，A投射方向反映的信息量为大，形状牲征明显。
因此，应以A投射方向所得到的那一视图作为主视图。
这是必须首先满足的原则。
2、件安放方位的选择主视图其投射方向确定后，零件主视图其方位仍没有完全被确定，例如图10—23所示的轴，固然A投射方向牲征明显，但在不改变这一原则下，还可以斜放或竖放或调头，需进一步确定安放方位，依不同类型零件及其图样的着眼点而定，一般有两种原则，即“加工位置原则”或“工作位置（安装位置）原则”。
（1）加工位置原则是指零件在机床上加工时的装夹位置。
主视图方位与零件主要加工工序中的加工位置相一致，便于看图、加工和检测尺寸。
因此，对于主要是在车床上完成机械加工的轴套类、轮盘类等零件，一般要按加工位置即将其轴线水放置来安放主视图。
如图10—25b所示的轴作为主视图，其安放方位是符合图10—25a所示在车床上的加工位置的。

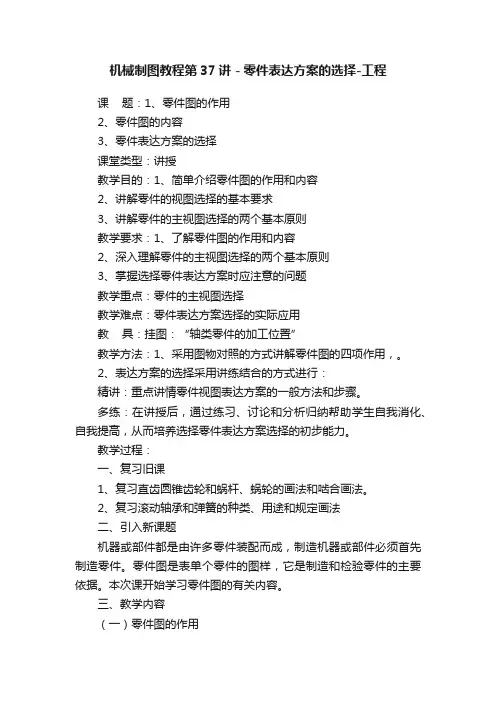

机械制图教程第37讲－零件表达方案的选择-工程课题：1、零件图的作用2、零件图的内容3、零件表达方案的选择课堂类型：讲授教学目的：1、简单介绍零件图的作用和内容2、讲解零件的视图选择的基本要求3、讲解零件的主视图选择的两个基本原则教学要求：1、了解零件图的作用和内容2、深入理解零件的主视图选择的两个基本原则3、掌握选择零件表达方案时应注意的问题教学重点：零件的主视图选择教学难点：零件表达方案选择的实际应用教具：挂图：“轴类零件的加工位置”教学方法：1、采用图物对照的方式讲解零件图的四项作用，。
2、表达方案的选择采用讲练结合的方式进行：精讲：重点讲情零件视图表达方案的一般方法和步骤。
多练：在讲授后，通过练习、讨论和分析归纳帮助学生自我消化、自我提高，从而培养选择零件表达方案选择的初步能力。
教学过程：一、复习旧课1、复习直齿圆锥齿轮和蜗杆、蜗轮的画法和啮合画法。
2、复习滚动轴承和弹簧的种类、用途和规定画法二、引入新课题机器或部件都是由许多零件装配而成，制造机器或部件必须首先制造零件。
零件图是表单个零件的图样，它是制造和检验零件的主要依据。
本次课开始学习零件图的有关内容。
三、教学内容（一）零件图的作用零件图是表示零件结构、大小及技术要求的图样。
任何机器或部件都是由若干零件按一定要求装配而成的。
图8—1所示的铣刀头是铣床上的一个部件，供装铣刀盘用。
它是由座体7、轴6、端盖10、带轮5等十多种零件组成。
图8—2所示即是其中座体的零件图。
图8-1 铣刀头轴测图零件图是制造和检验零件的主要依据，是指导生产的重要技术文件。
（二）零件图的内容零件图是生产中指导制造和检验该零件的主要图样，它不仅仅是把零件的内、外结构形状和大小表达清楚，还需要对零件的材料、加工、检验、测量提出必要的技术要求。
零件图必须包含制造和检验零件的全部技术资料。
因此，一张完整的零件图一般应包括以下几项内容（如图8—2）：（1）一组图形用于正确、完整、清晰和简便地表达出零件内外形状的图形，其中包括机件的各种表达方法，如视图、剖视图、断面图、局部放大图和简化画法等。

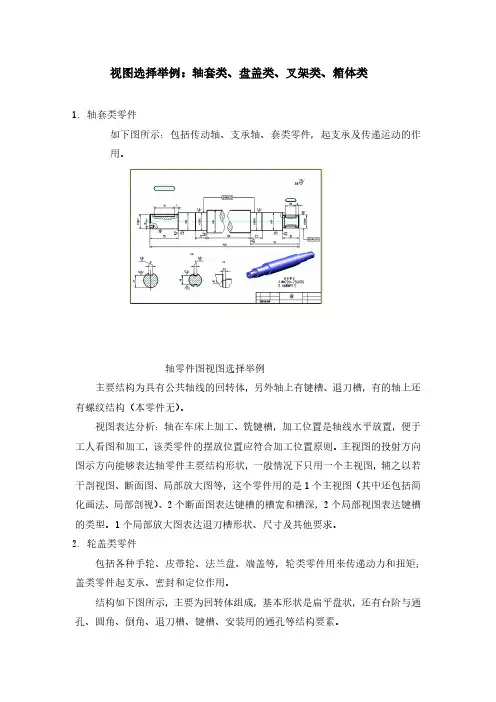

视图选择举例：轴套类、盘盖类、叉架类、箱体类1.轴套类零件如下图所示：包括传动轴、支承轴、套类零件，起支承及传递运动的作用。
轴零件图视图选择举例主要结构为具有公共轴线的回转体，另外轴上有键槽、退刀槽，有的轴上还有螺纹结构（本零件无）。
视图表达分析：轴在车床上加工、铣键槽，加工位置是轴线水平放置，便于工人看图和加工，该类零件的摆放位置应符合加工位置原则。
主视图的投射方向图示方向能够表达轴零件主要结构形状，一般情况下只用一个主视图，辅之以若干剖视图、断面图、局部放大图等，这个零件用的是1个主视图（其中还包括简化画法、局部剖视）、2个断面图表达键槽的槽宽和槽深，2个局部视图表达键槽的类型。
1个局部放大图表达退刀槽形状、尺寸及其他要求。
2.轮盖类零件包括各种手轮、皮带轮、法兰盘、端盖等，轮类零件用来传递动力和扭矩；盖类零件起支承、密封和定位作用。
结构如下图所示，主要为回转体组成，基本形状是扁平盘状，还有台阶与通孔、圆角、倒角、退刀槽、键槽、安装用的通孔等结构要素。
带轮零件图轮盖类零件的视图表达：一般需要2个视图。
根据加工位置和形状特征，选择主视图为轴线水平放置，为了表达零件内部结构，一般主视图采用全剖，用左（右）视图重点表达轮盘的轮廓、肋板、孔、轮幅等的开状和大小。
如上图所示的左视图只反映了键槽的形状和要求。
因为主视图中已经标注了尺寸有直径符号φ。
如上图所示，轮盖类零件示例，端盖零件图的表达方式是：1个主视图，采用全剖表达零件的内部结构，左视图表达凸台、零件的外部形状、通孔的位置与大小。
端盖零件图3.叉架类零件包括拨叉、连杆与支架。
拨叉用在调速机构上，支架用于支承。
如图7-10所示。
叉架类零件：连接架这类零件一般不规则，杆身形状多样，主要结构由安装部分、连接部分、工作部分组成；还有加强筋、通孔、螺纹孔等。
叉架类零件视图表达：一般需要2个或2个以上的基本视图。
主视图应根据工作位置原则确定，一般应摆正、辅以剖视图、局部视图、断面图、局部放大图来表达细部的结构。
