机械制图-零件常用的表达方法
在机械制图中，准确地表达零件的形状和尺寸非常重要。
为了实现
这个目标，机械工程师们使用了一系列常用的表达方法。
本文将介绍
一些常见的表达方法，以帮助读者更好地理解机械制图中零件的表达
方式。
1. 正交投影
正交投影是机械制图中最基本的表达方法之一。
它使用垂直于投影
面的投影线将物体的各个面投影到平面上。
常见的正交投影有三个视图：主视图、左视图和顶视图。
主视图显示物体的正面，左视图显示
物体的左侧，顶视图显示物体的上方。
在正交投影中，我们使用不同的线条类型和标记来表示不同的特征。
例如，实线用来表示物体的轮廓线，虚线用来表示物体的隐藏轮廓线，
圆点线用来表示物体的投影线。
此外，我们还可以使用箭头标记来表示额外的尺寸信息。
2. 剖视图
剖视图是一种将物体切割开来显示内部结构的表达方法。
它可以帮助人们更好地理解复杂零件的内部构造。
剖视图通常通过在相应的截面上用切割线来实现。
切割线由符号。
零件的表达方案及其选择1．零件图的作用与内容〔1〕零件图的作用机器都是由零件和部件组成。
零件设计得合理与否及制造质量的好坏，必然影响零件的使用效果乃至整台机器的性能。
因此，零件图要准确地反映设计思想并提出相应的零件质量要求。
事实上，在零件的生产过程中，零件图是最重要的技术资料，是制造和检验零件的依据。
图9-2是专用铣床上的部件—铣刀头〔图9-1〕上轴的零件图。
图9-1 铣刀头立体图图9-2 铣刀头轴的零件图〔2〕零件图的内容一张完整的零件图应包括如下四项内容：一组图形、全部尺寸、技术要求以及标题栏。
1〕一组图形：用一组图形〔包括视图、剖视图、断面图等〕把零件各局部的结构形状表达清楚。
2〕全部尺寸：用一组尺寸把零件各局部的形状、大小及其相互位置确定下来。
3〕技术要求：用一些规定的符号、数字、字母和文字注解，说明零件在使用、制造和检验时应到达的技术性能要求〔包括外表粗糙度、尺寸公差、形状和位置公差、外表处理和材料热处理的要求等〕。
4〕标题栏：在标题栏中填写出零件的名称、材料、图样的编号、比例、制图人与校核人的姓名和日期等。
2．零件表达方案的选择零件的表达方案，就是用假设干个图形〔视图、剖视、断面、……〕，把零件的内外结构形状表达出来。
一般来说，零件的表达方案不止一个，这就要求对零件进行分析，并结合零件的加工和使用，选择一个较好的表达方案。
较好的表达方案应该把零件形状完整、清晰、合理地表达出来，并力求画图简便，读图容易。
要到达上述要求，首先应选择好主视图，然后合理选配其它视图。

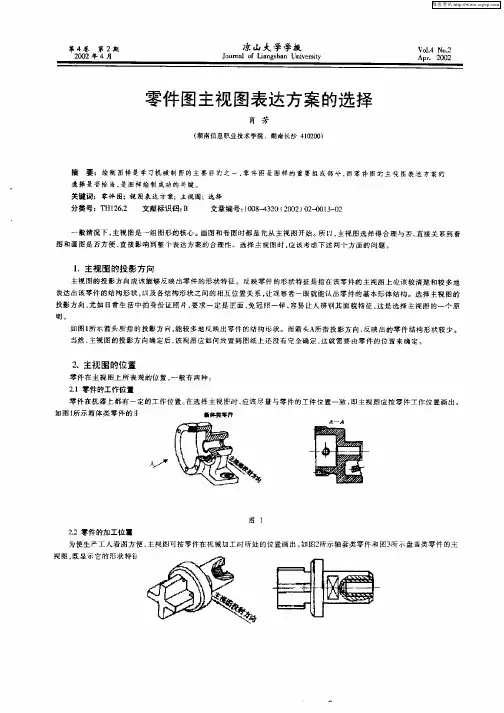

〔1〕视图的选择1 主视图的选择主视图是最重要的视图，选择的合理与否直接影响整个表达方案的合理性，对画图和看图影响很大。
主视图的选择原那么是：〔l〕形状特征原那么从形体分析的角度来说，就是要选择能将零件各组成局部的形状及其相对位置反映得最清楚的方向作为主视图的投射方向。
如图9-3所示图9-3 主视图的选择——形状特征原那么〔2〕加工位置原那么、工作位置原那么和自然放置原那么主视图应尽可能反映零件的加工位置、工作位置或自然放置位置，这是确定零件安放位置的依据。
