土质边坡稳定分析原理方法

常用的边坡稳定性分析方法第一节概述 (1)一、无粘性土坡稳定分析 (1)二、粘性土坡的稳定分析 (1)三、边坡稳定分析的总应力法和有效应力法 (1)四、土坡稳定分析讨论 (1)第二节基本概念与基本原理 (1)一、基本概念 (1)二、基本规律与基本原理 (2)（一）土坡失稳原因分析 (2)（二）无粘性土坡稳定性分析 (3)（三）粘性土坡稳定性分析 (3)（四）边坡稳定分析的总应力法和有效应力法 (7)（五）土坡稳定分析的几个问题讨论 (8)三、基本方法 (9)（一）确定最危险滑动面圆心的方法 (9)（二）复合滑动面土坡稳定分析方法 (9)常用的边坡稳定性分析方法土坡就是具有倾斜坡面的土体。

土坡有天然土坡，也有人工土坡。

天然土坡是由于地质作用自然形成的土坡，如山坡、江河的岸坡等；人工土坡是经过人工挖、填的土工建筑物，如基坑、渠道、土坝、路堤等的边坡。

本章主要学习目前常用的边坡稳定分析方法，学习要点也是与土的抗剪强度有关的问题。

第一节概述学习土坡的类型及常见的滑坡现象。

一、无粘性土坡稳定分析学习两种情况下(全干或全淹没情况、有渗透情况)无粘性土坡稳定分析方法。

要求掌握无粘性土坡稳定安全系数的定义及推导过程，坡面有顺坡渗流作用下与全干或全淹没情况相比无粘性土土坡的稳定安全系数有何联系。

二、粘性土坡的稳定分析学习其整体圆弧法、瑞典条分法、毕肖甫法、普遍条分法、有限元法等方法在粘性土稳定分析中的应用。

要求掌握圆弧法进行土坡稳定分析及几种特殊条件下土坡稳定分析计算。

三、边坡稳定分析的总应力法和有效应力法学习稳定渗流期、施工期、地震期边坡稳定分析方法。

四、土坡稳定分析讨论学习讨论三个问题：土坡稳定分析中计算方法问题、强度指标的选用问题和容许安全系数问题。

第二节基本概念与基本原理一、基本概念1 •天然土坡(naturalsoilslope):由长期自然地质营力作用形成的土坡，称为天然土坡。

2 .人工土坡(artificialsoilslope):人工挖方或填方形成的土坡，称为人工土3 •滑坡（landslide）: 土坡中一部分土体对另一部分土体产生相对位移，以至丧失原有稳定性的现象。

边坡稳定性计算⽅法⼀、边坡稳定性计算⽅法在边坡稳定计算⽅法中，通常采⽤整体的极限平衡⽅法来进⾏分析。

根据边坡不同破裂⾯形状⽽有不同的分析模式。

边坡失稳的破裂⾯形状按⼟质和成因不同⽽不同，粗粒⼟或砂性⼟的破裂⾯多呈直线形；细粒⼟或粘性⼟的破裂⾯多为圆弧形；滑坡的滑动⾯为不规则的折线或圆弧状。

这⾥将主要介绍边坡稳定性分析的基本原理以及在某些边界条件下边坡稳定的计算理论和⽅法。

（⼀）直线破裂⾯法所谓直线破裂⾯是指边坡破坏时其破裂⾯近似平⾯，在断⾯近似直线。

为了简化计算这类边坡稳定性分析采⽤直线破裂⾯法。

能形成直线破裂⾯的⼟类包括：均质砂性⼟坡；透⽔的砂、砾、碎⽯⼟；主要由内摩擦⾓控制强度的填⼟。

图 9－1为⼀砂性边坡⽰意图，坡⾼ H ，坡⾓β，⼟的容重为γ，抗剪度指标为 c 、φ。

如果倾⾓α的平⾯ AC ⾯为⼟坡破坏时的滑动⾯，则可分析该滑动体的稳定性。

沿边坡长度⽅向截取⼀个单位长度作为平⾯问题分析。

图9-1 砂性边坡受⼒⽰意图已知滑体ABC重 W，滑⾯的倾⾓为α，显然，滑⾯ AC上由滑体的重量W= γ（ΔABC）产⽣的下滑⼒T和由⼟的抗剪强度产⽣的抗滑⼒Tˊ分别为：T=W · sina和则此时边坡的稳定程度或安全系数可⽤抗滑⼒与下滑⼒来表⽰，即为了保证⼟坡的稳定性，安全系数F s 值⼀般不⼩于 1.25 ，特殊情况下可允许减⼩到 1.15 。

对于C=0 的砂性⼟坡或是指边坡，其安全系数表达式则变为从上式可以看出，当α =β时，F s 值最⼩，说明边坡表⾯⼀层⼟最容易滑动，这时当 F s =1时，β=φ，表明边坡处于极限平衡状态。

此时β⾓称为休⽌⾓，也称安息⾓。

此外，⼭区顺层滑坡或坡积层沿着基岩⾯滑动现象⼀般也属于平⾯滑动类型。

这类滑坡滑动⾯的深度与长度之⽐往往很⼩。

当深长⽐⼩于 0.1时，可以把它当作⼀个⽆限边坡进⾏分析。

图 9-2表⽰⼀⽆限边坡⽰意图，滑动⾯位置在坡⾯下H深度处。

取⼀单位长度的滑动⼟条进⾏分析，作⽤在滑动⾯上的剪应⼒为,在极限平衡状态时，破坏⾯上的剪应⼒等于⼟的抗剪强度，即得式中N s =c/ γ H 称为稳定系数。

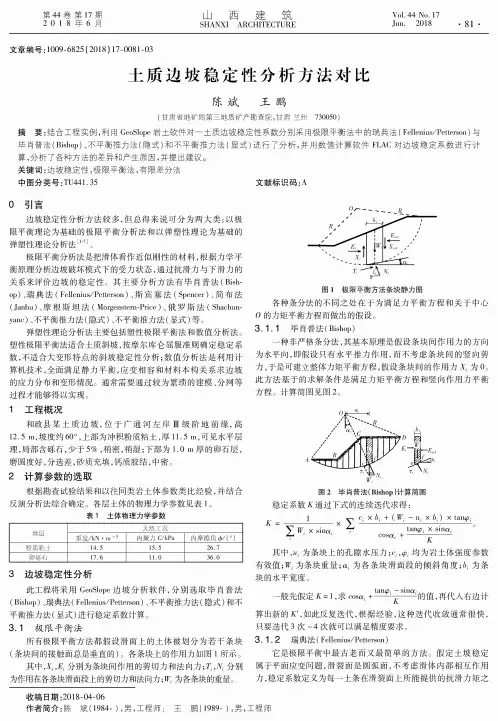

第44卷第17期 山 西建筑Vol.44No.172 0 18 牟 6 月SHANXI ARCHITECTURE Jun.2018 • 81 •文章编号：1009-6825 (2018)17-0081-03土质边坡稳定性分析方法对比陈斌王鹏(甘肃省地矿局第三地质矿产勘查院，甘肃兰州70050)摘要:结合工程实例，利用GeoSlope岩土软件对一土质边坡稳定性系数分别采用极限平衡法中的瑞典法（Fellenius/Petterson)与毕肖普法（Bishop)、不平衡推力法（隐式）和不平衡推力法（显式）进行了分析，并用数值计算软件FLAC对边坡稳定系数进行计 算，分析了各种方法的差异和产生原因，并提出建议。

关键词：边坡稳定性，极限平衡法，有限差分法中图分类号:TU441.35 文献标识码:A〇引言边坡稳定性分析方法较多，但总得来说可分为两大类：以极限平衡理论为基础的极限平衡分析法和以弹塑性理论为基础的弹塑性理论分析法[1_7]。

极限平衡分析法是把滑体看作近似刚性的材料，根据力学平衡原理分析边坡破坏模式下的受力状态，通过抗滑力与下滑力的关系来评价边坡的稳定性。

其主要分析方法有毕肖普法（Bish­op)、瑞典法（Fellenius/Petterson)、斯宾塞法（Spencer)、简布法(Janbu)、摩根斯坦法（Morgenstem-Price)、俄罗斯法（Shachun-yanc)、不平衡推力法（隐式）、不平衡推力法（显式）等。

弹塑性理论分析法主要包括塑性极限平衡法和数值分析法。

塑性极限平衡法适合土质斜坡，按摩尔库仑屈服准则确定稳定系数，不适合大变形特点的斜坡稳定性分析;数值分析法是利用计算机技术，全面满足静力平衡，应变相容和材料本构关系求边坡的应力分布和变形情况。

通常需要通过较为繁琐的建模、分网等过程才能够得以实现。

1工程概况和政县某土质边坡，位于广通河左岸m级阶地前缘，高12.5 m，坡度约60°，上部为冲积粉质粘土，厚11.5 m，可见水平层理，局部含砾石，少于5%，稍密，稍湿;下部为14m厚的卵石层，磨圆度好，分选差，砂质充填，钙质胶结，中密。

第一部分边坡稳定性分析原理及防治措施1.边坡稳定性基本原理1.1边坡稳定性精确分析原理要对边坡稳定性问题进行精确分析，首先要对材料性能进行透彻的的研究实验，查清它的各种应力--应变关系以及它的屈服、破坏条件。

假定这些问题都已查清，那么从理论上讲，边坡在指定荷载下的稳定性问题是可以精确解决的。

七步骤大致如下：（1）进行边坡在指定荷载下的应力、变形的精确分析。

分析过程中，要采用合理的数学模型来反映材料的特性，务使这种数学模型能够如实表达出材料的主要性能，例如应力—应变间的非线性、卸载增荷性质、屈服破坏性质等等。

分析工作要通过计算机和非线性有限单元法进行。

（2）这种精确计算的数学分析将给出各点应力、应变值。

例如，就抗剪问题讲，通过分析得到了每一点上的抗剪强度τ= c +fσ，从而可以算出每一部分点上的局部安全系数。

如果每一点上的K均大于1，整个计算体系在抗剪上当然是安全的。

如果有个别点已达屈服，则由于在计算程序中已反映力材料性质，这，表明这些部位已进入屈服状态。

只要这些屈服区是些部位的τ将自动等于τf孤立的、小范围的，而没有形成连贯的破坏面，那么，在指定荷载下该体系仍是稳定的。

进入屈服状态的部位大小，野可以给出一个安全度的概念。

反之，如果屈服的部位已经连成一个连贯的破坏面，甚至已求不出一个满足平衡要求的解答，就说明该体系在指定荷载下已不能维持稳定。

（3）如果要推算“安全系数”，首先要给出安全系数的定义。

第一种方法，是将荷载乘以K，并将K逐渐增大。

每取一个K值就进行如上一次分析，直到K达到某临界值，出现了连贯性断裂面或已无法求得解答为止。

这个临界值就是安全系数。

显然，这样求出的K具有“超载系数”性质。

第二种方法，是将材料的强度除以K，并用于计算中，逐渐增加K,使其强度逐渐降低，直至失稳。

相应的K值就是安全系数。

显然，这样求得的K具有“材料强度储备系数”的意义。

上述方法虽很理想，但是近期内还不能实现。

首先，要进行这种合理分析，必须对材料的特性有透彻、明确的了解。

土质边坡在不同工况下的稳定性验算与分析摘要：为了了解边坡的安全现状，对边坡处理提供理论支持。

本文对广州市番禺区某边坡进行验算分析，结果表明该边坡处于不稳定状态，需要及时进行加固处理。

关键词：边坡；验算分析；安全系数随着我国城市化进程的发展，城市规模不断扩大，很多地区的上坡和丘陵被削平、开挖。

特别是在城乡结合地区，很多村为了最大限度的利用土地，形成了比较多的人工开挖形成的高危边坡，在这些边坡的周围又新建了很多建筑物。

由于这些边坡的存在对周围的建筑和人员产生巨大的隐患，这就又必要对这些边坡进行验算分析，为隐患排除、边坡治理提供理论支持。

1.工程概况某边坡位于广州市番禺区，由于位于两个村子的交接处，为了最大限度利用土地，不断开挖形成了高陡的边坡。

边坡宽约150m，高度8~15m，倾向195°，坡度约为70°，坡面上长有植被。

坡顶建有废弃的工厂，坡顶距离居民建筑物约10m。

边坡崩塌会威胁坡顶及坡底的行人和建筑物，因此有必要对该边坡进行计算分析，验算其稳定性。

组成该边坡的岩土体主要有：表层土体为①人工填土，为多年前回填土，压实状，厚度不大；其下②坡积粉质黏土，可塑为主，含细砂或中砂，粘性较好，光泽差；其下③残积粉质黏土，为花岗岩风化残积土，硬塑为主，粘性较差，局部地段夹有土状全风化；④奥陶系全风化花岗岩，岩芯以坚硬土状为主，局部半岩半土状，手折易散，遇水易软化。

2.边坡稳定性计算方法边坡稳定性计算目前多采用二维断面方法进行分析。

主要分三类：第一类称为极限平衡法，它是把滑坡体视为刚体，滑动面因剪切破坏而形成，用块体在斜坡上的平衡原理确定稳定系数；第二类称为数值分析法，根据边坡体内的应力和位移分布确定边坡的稳定性；第三类称为概率分析法，用数理统计方法分析边坡稳定性。

在工程中，应用最广泛是极限平衡法，这种方法根据滑动面形状的不同又分为直线法、圆弧法和折线法三种，其中圆弧法又分为瑞典条分法、简化的毕肖普法、公式计算法等。

边坡稳定性分析
1、边坡稳定性分析之前，应根据岩土工程地质条件对边坡的可能破坏方式及相应破坏方向、破坏范围、影响范围等作出判断。

判断边坡的可能破坏方式时应同时考虑到受岩土体强度控制的破坏和受结构面控制的破坏。

2、边坡抗滑移稳定性计算可采用刚体极限平衡法。

对结构复杂的岩质边坡，可结合采用极射赤平投影法和实体比例投影法；当边坡破坏机制复杂时，可采用数值极限分析法。

3、计算沿结构面滑动的稳定性时，应根据结构面形态采用平面或折线形滑面。

计算土质边坡、极软岩边坡、破碎或极破碎岩质边坡的稳定性时，可采用圆弧形滑面。

4、采用刚体极限平衡法计算边坡抗滑稳定性时，可根据滑面形态按本规范附录A选择具体计算方法。

5、边坡稳定性计算时，对基本烈度为7度及7度以上地区的永久性边坡应进行地震工况下边坡稳定性校核。

6、塌滑区内无重要建(构)筑物的边坡采用刚体极限平衡法和静力数值计算法计算稳定性时，滑体、条块或单元的地震作用可简化为一个作用于滑体、条块或单元重心处、指向坡外(滑动方向)的水平静力，其值应按下列公式计算：
Q e＝αw G (5.2.6-1)
Q ei＝αw G i (5.2.6-2)
式中：Q e、Q ei——滑体、第i计算条块或单元单位宽度地震力(kN/m)；
G、G i——滑体、第i计算条块或单元单位宽度自重[含坡顶建(构)筑物作用](k N/m)；
αw——边坡综合水平地震系数，由所在地区地震基本烈度按表5.2.6确定。

表5.2.6 水平地震系数
7、当边坡可能存在多个滑动面时，对各个可能的滑动面均应进行稳定性计算。

边坡稳定性分析方法及其适用条件边坡稳定性是指边坡在外力作用下保持不倒塌或滑动的能力，边坡稳定性分析方法一般可以分为经验法、力学方法和数值模拟方法三类。

不同方法适用于不同类型的边坡，且各方法在分析准确性、工程实施条件、运算速度以及数据要求等方面有所不同。

1.经验法：经验法是基于大量实际工程经验和观测总结出的简化计算方法，适用于边坡规模较小、地质条件比较简单的情况。

根据边坡的高度、坡度、土质等因素，通过经验公式计算出边坡的稳定性系数，从而判断边坡的稳定性。

2.力学方法：力学方法是通过岩土力学原理和边坡土体的力学性质来分析边坡稳定性。

力学方法主要应用于边坡高度较大、复杂地质条件的情况。

常用的力学方法包括平衡法、极限平衡法、有限元法等。

-平衡法：平衡法是基于边坡的平衡条件进行分析的方法，通过计算剪力平衡方程来确定边坡的稳定性。

平衡法适用于坡度较小、土体不饱和、坡面无裂缝等条件下的边坡稳定性分析。

-极限平衡法：极限平衡法是在平衡法的基础上引入抗剪参数的概念，通过计算抗剪参数的极限值来判断边坡的稳定性。

极限平衡法适用于任意坡度、土体饱和或部分饱和的边坡稳定性分析。

-有限元法：有限元法是一种基于连续介质力学和离散化原理的数值分析方法，将边坡土体划分成网格，通过求解有限元方程来计算边坡的应力和变形，并进而判断边坡的稳定性。

有限元法适用于复杂地质条件和复杂边坡形状的稳定性分析。

3.数值模拟方法：数值模拟方法是通过数值计算和模拟来分析边坡稳定性，主要利用计算机和专业软件进行模拟计算。

数值模拟方法通常适用于复杂地质条件、复杂边坡形状、非线性、动力等问题的研究。

常用的数值模拟方法包括有限差分法、边界元法、粒子法等。

总体来说，经验法适用于边坡规模较小、较简单的情况；力学方法适用于边坡规模较大、地质条件复杂的情况；数值模拟方法适用于复杂的边坡形状和非线性、动力问题。

在实际工程中，边坡稳定性分析通常采用多种方法相结合的方式，综合考虑不同方法的分析结果，从而提高分析的准确性。
