220kv封闭母线标准220kV封闭母线的标准主要包括以下几个方面：1.导体和外壳的材质和结构：220kV封闭母线的导体和外壳一般采用铝管结构，外壳通常采用钢板或铝板焊接而成。
导体和外壳的材质和结构应满足机械强度、耐腐蚀、防火等要求。
2.尺寸和规格：根据具体应用场景和电流容量要求，220kV封闭母线的尺寸和规格有所不同。
一般来说，封闭母线的导体截面面积较大，以满足大电流的传输要求。
外壳的直径和长度根据实际需要而定。
3.电气性能：220kV封闭母线的电气性能应符合相关标准和规范，如耐压等级、绝缘电阻、温升等。
在运行过程中，封闭母线应具有良好的电气性能，保证电流传输的稳定性和安全性。
4.防护等级：根据应用环境和安全要求，220kV封闭母线的防护等级应达到IP54以上，以保证母线在恶劣环境下能够正常运行。
5.附件和配套设备：220kV封闭母线应配备必要的附件和配套设备，如绝缘子、支架、紧固件等。
这些附件和设备应与主体相匹配，以保证整个系统的稳定性和安全性。
6.制造工艺：220kV封闭母线的制造工艺应符合相关标准和规范，包括焊接、防腐、涂装等方面的要求。
在制造过程中，应确保母线的质量和性能符合标准要求。
7.试验和验收：220kV封闭母线应进行必要的试验和验收，包括型式试验、出厂试验和现场验收等。
试验和验收应按照相关标准和规范进行，以确保母线产品的质量和性能符合要求。
总之，220kV封闭母线的标准是多方面的，包括导体和外壳的材质和结构、尺寸和规格、电气性能、防护等级、附件和配套设备、制造工艺以及试验和验收等方面的要求。
在设计和制造过程中，应充分考虑这些标准要求，以确保母线产品的质量和性能符合标准要求。
4平方云母线外径-概述说明以及解释1.引言1.1 概述概述部分的内容可以围绕以下几个方面展开：云母是一种具有层状结构的矿石，主要成分为硅酸盐和水合物。
它的特点是具有良好的电绝缘性能、导热性能和耐高温性能。
云母与许多行业和领域都密切相关，如电子、电器、建筑材料等。
本文主要讨论的是云母线的外径问题。
云母线是一种以云母为主要材料制成的导线，具有良好的绝缘性能和耐高温性能，在电子和电器领域有广泛的应用。
而云母线的外径在使用过程中往往至关重要，它决定了云母线的使用范围和性能。
云母线的外径对于产品的质量和可靠性具有重要影响。
合理选择云母线的外径可以使其在耐电压、耐热、耐磨损等方面具有良好的性能，提高产品的可靠性和使用寿命。
本文将以4平方云母线为研究对象，探讨其外径的选择和优化问题。
首先，将介绍4平方云母线的基本性能和应用领域。
然后，将分析外径对4平方云母线性能的影响，包括电气性能、耐热性能和耐磨损性能等。
最后，将总结外径选择的原则和方法，提出一些优化建议。
通过本文的研究，我们可以更好地了解4平方云母线的外径问题，并在实际应用中提供一些有益的指导和建议。
希望本文能够对相关领域的研究和应用产生一定的启发和帮助。
1.2 文章结构文章结构部分应具体介绍本篇长文的组织结构和内容安排，以便读者能够清楚地了解整篇文章的布局和重点。
下面是可能的文章结构部分的内容：文章结构：本文将从引言、正文和结论三个部分来组织讨论4平方云母线外径的相关内容。
1. 引言部分将介绍一般云母线的特点和应用背景，并引出研究的目的和意义。
2. 正文部分将围绕3个要点展开讨论：2.1 第一个要点将详细介绍4平方云母线的定义、结构和特性，以及其在电力工程中的应用。
2.2 第二个要点将分析4平方云母线外径和其它参数之间的关系，并讨论外径对线路性能的影响。
2.3 第三个要点将探讨在实际应用中如何选择合适的外径，并介绍一些相关的优化方法和经验。
3. 结论部分将总结以上各个要点的主要内容，并给出有关4平方云母线外径的一些建议和展望。
小母线的分类在电力系统中，小母线是配电装置的重要组成部分，用于连接和分配电力系统中的电气设备。
小母线在电路中起着重要的作用，它们可以为电路提供稳定性和可靠性，同时也可以方便地控制和管理电路的运行。
为了更好地了解和使用小母线，我们需要对小母线的种类进行分类和分析。
本文将介绍几种常见的小母线类型及其应用场景。
一、按功能分类1. 电压小母线：电压小母线主要用于分配电能，通常用于高压配电装置中。
根据电压等级不同，电压小母线可以分为不同类型，如单母线、双母线、分支母线等。
2. 电流小母线：电流小母线主要用于汇集和传输电流，常用于低压配电装置中。
根据电流大小和用途不同，电流小母线也有不同的规格和型号。
3. 控制小母线：控制小母线主要用于实现电路的控制和保护功能，例如开关设备的分合闸操作、继电器的动作等。
控制小母线通常采用直流电源，以保证准确和控制性。
4. 信号小母线：信号小母线主要用于传递各种信号和指示信息，例如设备运行状态、故障报警等。
信号小母线通常采用交流或直流电源，以满足不同的通信需求。
二、按结构分类1. 裸露型小母线：这种小母线直接暴露在外界环境中，适用于户外配电装置或其他需要长期承受环境侵蚀的环境下使用。
2. 封闭型小母线：这种小母线被密封在金属壳内，具有较好的防护性能，适用于室内配电装置或其他需要防止尘土、潮气等侵入的场所。
3. 组合型小母线：这种小母线结合了前两种类型的优点，既具有良好的防护性能又能够适应不同的安装环境和要求。
三、按材质分类1. 铜质小母线：铜是最常用的导电材料之一，因此铜质小母线也被广泛使用。
由于其优良的导电性能和加工性能，铜质小母线成为许多配电装置的优选。
2. 铝质小母线：与铜相比，铝的价格更为低廉，在一些特定情况下（如需考虑成本）可能会选择铝质小母线。
然而，铝的导电性能相对较差，因此在需要高电流传输的场合一般不选用铝质小母线。
3. 其他金属材料：除了铜和铝之外，还有其他金属材料可以用来制作小母线，如银、金、铁等。
1250a铜排母线截面积（原创版）目录1.1250a 铜排母线的概述2.铜排母线截面积的定义和计算方法3.1250a 铜排母线截面积的具体数值4.1250a 铜排母线截面积的应用和意义正文一、1250a 铜排母线的概述铜排母线是一种电力系统中常用的导电设备，主要用于输电和配电系统。
1250a 是铜排母线的一种规格，表示其额定电流为 1250 安培。
在电力系统中，铜排母线的截面积是一个非常重要的参数，直接影响到电流的传输能力和线路的安全性能。
二、铜排母线截面积的定义和计算方法铜排母线截面积是指铜排母线在垂直于母线方向上的截面面积。
截面积的大小与母线的宽度和高度有关。
铜排母线的截面积可以通过以下公式计算：截面积 = 宽度×高度其中，宽度和高度通常以毫米为单位表示。
三、1250a 铜排母线截面积的具体数值根据不同的使用环境和要求，1250a 铜排母线的截面积有多种规格。
一般来说，常见的截面积有 100mm、150mm、200mm等。
具体选用哪种规格的铜排母线，需要根据电力系统的实际需求来确定。
四、1250a 铜排母线截面积的应用和意义1250a 铜排母线截面积在电力系统中有着重要的应用和意义。
首先，合适的截面积可以确保电流的稳定传输，避免因截面积过小导致的电流过大、线损过大等问题。
其次，足够的截面积可以提高线路的散热性能，保证线路的安全运行。
最后，合理的截面积可以减少线路的投资成本和运行维护费用，提高电力系统的经济性。
综上所述，1250a 铜排母线截面积是一个关键的参数，需要根据电力系统的实际需求进行合理的选择和应用。

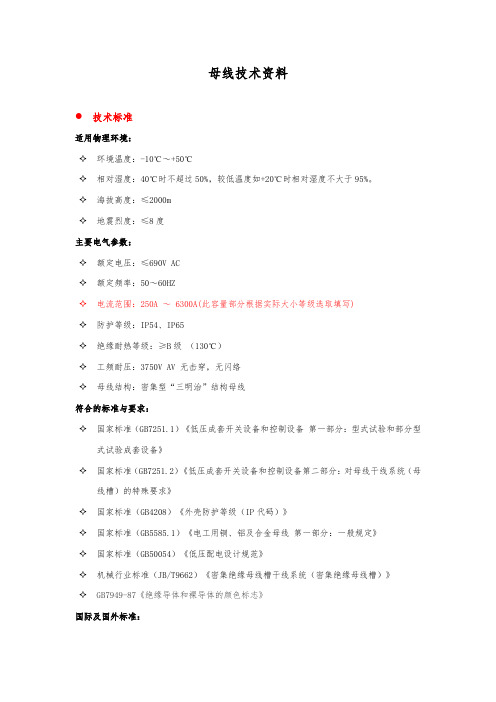

母线技术资料●技术标准适用物理环境：✧环境温度：-10℃～+50℃✧相对湿度：40℃时不超过50%，较低温度如+20℃时相对湿度不大于95%。
✧海拔高度：≤2000m✧地震烈度：≤8度主要电气参数：✧额定电压：≤690V AC✧额定频率：50～60HZ✧电流范围：250A ～ 6300A(此容量部分根据实际大小等级选取填写)✧防护等级：IP54、IP65✧绝缘耐热等级：≥B级（130℃）✧工频耐压：3750V AV 无击穿，无闪络✧母线结构：密集型“三明治”结构母线符合的标准与要求：✧国家标准（GB7251.1）《低压成套开关设备和控制设备第一部分：型式试验和部分型式试验成套设备》✧国家标准（GB7251.2）《低压成套开关设备和控制设备第二部分：对母线干线系统（母线槽）的特殊要求》✧国家标准（GB4208）《外壳防护等级（IP代码）》✧国家标准（GB5585.1）《电工用铜、铝及合金母线第一部分：一般规定》✧国家标准（GB50054）《低压配电设计规范》✧机械行业标准（JB/T9662）《密集绝缘母线槽干线系统（密集绝缘母线槽）》✧GB7949-87《绝缘导体和裸导体的颜色标志》国际及国外标准：✧国际电工协会IEC439.1 、2《低压成套套开关和控制设备》、《母线槽、母线干线系统》✧欧洲EN60439-1标准✧德国DIN VDE0660标准等●产品性能说明书投标产品性能说明书EB密集型母线槽是向荣集团有限公司综合中国市场的特点优化设计更贴近用户需求的新型密集型母线系统。
该系统在原有基础上进行升级，自动化生产程度更高，能满足不同用户群的配电需求。
EB母线槽是铝合金外壳密集型母线，符合GB7251和IEC60439标准，主要用于满足客户的各类输、配电需求，该母线技术参数国内领先，结构简单，外观美观，新颖、使用方便，运行安全、可靠。
该母线包括铜排和铝排两种配置，额定电流100A至6300A，插接箱最大容量1600A，IP54和IP65两种防护等级保证了系统在不同环境条件下稳定、安全地运行。

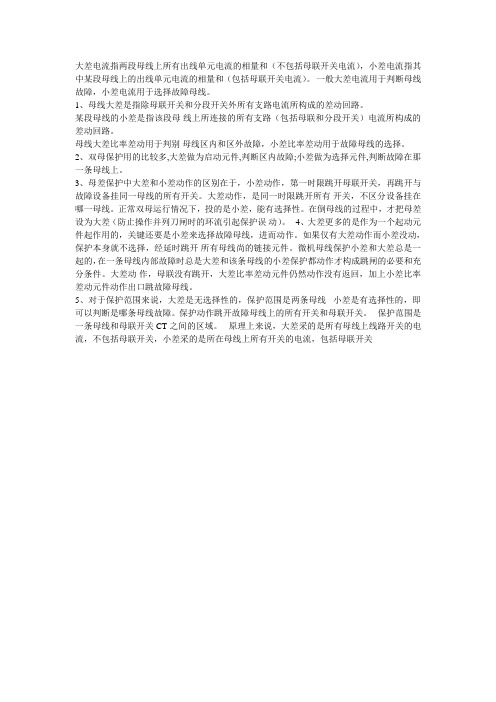

大差电流指两段母线上所有出线单元电流的相量和（不包括母联开关电流），小差电流指其中某段母线上的出线单元电流的相量和（包括母联开关电流）。
一般大差电流用于判断母线故障，小差电流用于选择故障母线。
1、母线大差是指除母联开关和分段开关外所有支路电流所构成的差动回路。
某段母线的小差是指该段母线上所连接的所有支路（包括母联和分段开关）电流所构成的差动回路。
母线大差比率差动用于判别母线区内和区外故障，小差比率差动用于故障母线的选择。
2、双母保护用的比较多,大差做为启动元件,判断区内故障;小差做为选择元件,判断故障在那一条母线上。
3、母差保护中大差和小差动作的区别在于，小差动作，第一时限跳开母联开关，再跳开与故障设备挂同一母线的所有开关。
大差动作，是同一时限跳开所有开关，不区分设备挂在哪一母线。
正常双母运行情况下，投的是小差，能有选择性。
在倒母线的过程中，才把母差设为大差（防止操作并列刀闸时的环流引起保护误动）。
4、大差更多的是作为一个起动元件起作用的，关键还要是小差来选择故障母线，进而动作。
如果仅有大差动作而小差没动，保护本身就不选择，经延时跳开所有母线尚的链接元件。
微机母线保护小差和大差总是一起的，在一条母线内部故障时总是大差和该条母线的小差保护都动作才构成跳闸的必要和充分条件。
大差动作，母联没有跳开，大差比率差动元件仍然动作没有返回，加上小差比率差动元件动作出口跳故障母线。
5、对于保护范围来说，大差是无选择性的，保护范围是两条母线小差是有选择性的，即可以判断是哪条母线故障。
保护动作跳开故障母线上的所有开关和母联开关。
保护范围是一条母线和母联开关CT之间的区域。
原理上来说，大差采的是所有母线上线路开关的电流，不包括母联开关，小差采的是所在母线上所有开关的电流，包括母联开关。
1、主母线的选择：对于高压开关柜主母线的选择，规格不应小于50*5。
如图纸有标明，原则上截面大小以图为准，但规格按本规范，如设计图存在明显不合理时应以书面形式与客户联系。
进线开关柜的额定电流是选择母线大小的最小限度，还要考虑母线应承受主电路的开断电流和动热稳定电流。
联络母线的规格同主母线，根据上述特点。
35kV 主母线根据柜体情况适当放大一级，本公司高压开关柜主母线选择如下:2、支母线的选择对于高压开关柜分支母线的选择，规格按本规范，对于进线柜中的铜排截流量以进线开关所配电流互感器的额定一次电流为选择依据，不应参照主母线或开关的额定电流值，出线柜中的铜排截流量应以出线开关所配电流互感器的额定一次电流为选择依据，同时要考虑高压柜内母线搭接结构的工艺性比如与一次元件的搭接，要满足结构的满搭接要求等。
对于避雷器、电压互感器和传感器的连接排在不影响动热稳定的前提下均按30*3设计。
对于主母线为多根时，要考虑分支母线的厚度尽量统一。
根据上述特点,本公司高压开关柜分支母线选择如下:开关柜的额定电流(A)分支母线选择手车柜载流量≤10050X677563060×6912800~125080×81370160080×1015402000120×10217025002X80X10(异型)31502X120X1040003X120X10额定电流A手车柜载流量63060×81070800~125080×813701600100×816852000120×10217025002X80X1031502X120X1040003X120X10。
1、主母线的选择：对于高压开关柜主母线的选择，规格不应小于50*5。
如图纸有标明，原则上截面大小以图为准，但规格按本规范，如设计图存在明显不合理时应以书面形式与客户联系。
进线开关柜的额定电流是选择母线大小的最小限度，还要考虑母线应承受主电路的开断电流和动热稳定电流。
联络母线的规格同主母线，根据上述特点。
35kV 主母线根据柜体情况适当放大一级，本公司高压开关柜主母线选择如下:2、支母线的选择对于高压开关柜分支母线的选择，规格按本规范，对于进线柜中的铜排截流量以进线开关所配电流互感器的额定一次电流为选择依据，不应参照主母线或开关的额定电流值，出线柜中的铜排截流量应以出线开关所配电流互感器的额定一次电流为选择依据，同时要考虑高压柜内母线搭接结构的工艺性比如与一次元件的搭接，要满足结构的满搭接要求等。
对于避雷器、电压互感器和传感器的连接排在不影响动热稳定的前提下均按30*3设计。
对于主母线为多根时，要考虑分支母线的厚度尽量统一。
根据上述特点,本公司高压开关柜分支母线选择如下:开关柜的额定电流(A)分支母线选择手车柜载流量≤10050X677563060×6912800~125080×81370160080×1015402000120×10217025002X80X10(异型)31502X120X1040003X120X10额定电流A手车柜载流量63060×81070800~125080×813701600100×816852000120×10217025002X80X1031502X120X1040003X120X10。
母线槽铜排截面大小对电气导通效果和电流负载能力的影响
母线槽铜排是电力配电系统中非常重要的设备，一般用于将电力从电源输送到不同的电器设备中。
而其截面大小则是影响母线槽铜排的电气导通效果和电流负载能力的关键因素。
如果截面过小，会导致电流过载，从而影响电器设备的正常运行，甚至引发安全事故。
如果截面过大，则会增加设备的成本和能耗。
母线槽铜排截面标准
国家电力公司颁布了一系列关于母线槽铜排截面的标准，以确保电气系统的稳定运行和设备的安全使用。
具体标准如下：
1. 母线槽铜排截面大小应根据实际电流负载来选择，一般应在2000A 以下选择100mm²，2000A以上选择150mm²及以上的截面。
2. 母线槽铜排的导体应使用紫铜，因为紫铜的导电性能更加稳定，耐腐蚀性也更强。
3. 母线槽铜排的厚度一般应在3mm以上，以保证其耐久性和承载能力。
如何选择适合自己的母线槽铜排截面
选择合适的母线槽铜排截面需要考虑电流负载、设备功率以及信号传输等多个因素。
一般而言，较小的电流负载选用100mm²的截面，中等电流负载选用150mm²到200mm²的截面，大电流负载选用300mm ²以上的截面。
但具体情况需要根据实际情况灵活选择。
