标准铜排的选型指南

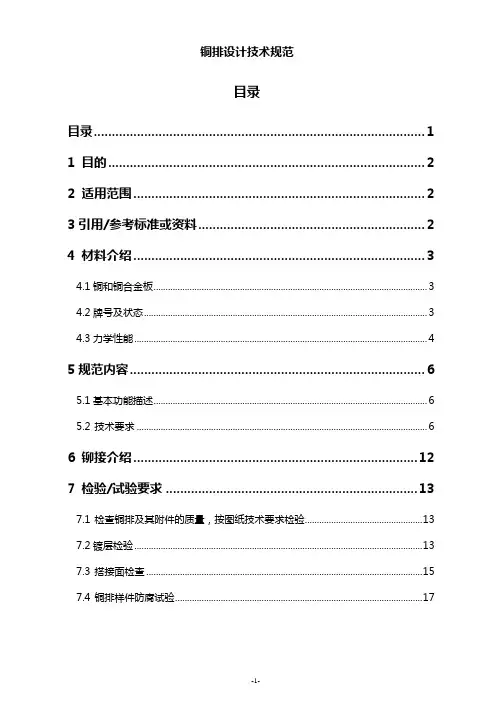

铜排设计技术规范目录目录 (1)1 目的 (2)2 适用范围 (2)3引用/参考标准或资料 (2)4 材料介绍 (3)4.1铜和铜合金板 (3)4.2牌号及状态 (3)4.3力学性能 (4)5规范内容 (6)5.1基本功能描述 (6)5.2技术要求 (6)6 铆接介绍 (12)7 检验/试验要求 (13)7.1检查铜排及其附件的质量，按图纸技术要求检验 (13)7.2镀层检验 (13)7.3搭接面检查 (15)7.4铜排样件防腐试验 (17)-1-1 目的本规范适应于结构设计人员，外协加工管理人员，目的是规范铜排结构件设计，指导结构设计人员正确地选择铜排形式和材料，保证设计人员设计出的零件有较好的加工工艺性，加快加工进度，降低加工成本。

同时指导铜排的加工、检验和验收。

2 适用范围适用于英威腾公司的铜排设计、制造和检验。

3引用/参考标准或资料GB5585.1-2005《电工用铜、铝及其合金母线》第1部分：铜和铜合金母线GB7251-2008《低压成套开关设备》GB/T9798-2005《金属覆盖层镍电镀层》GB/T/12599-2002《金属覆盖层锡电镀层》GB/T 5231-2001 加工铜及铜合金化学成分和产品形状GB/T 2040-2002 铜及铜合金板材GB/T 2529-2005 导电用铜板和条《电器制造技术手册》之《第二十二章：母线连接工艺》等4 材料介绍4.1铜和铜合金板常用的铜和铜合金板材主要有两种：紫铜T2和黄铜H62。

紫铜T2是最常见的纯铜，外观呈紫色，又称紫铜，具有高的导电和导热性，良好的耐腐蚀性和成形性，但强度和硬度比黄铜低得多，价格也非常昂贵，主要用做导电、导热，耐腐蚀元件，一般用于电源上需要承载大电流的零件。

黄铜H62，属高锌黄铜，具有较高的强度和冷、热加工性，易进行各种形式的成形加工和切削加工。

主要用于各种深拉伸和折弯的受力零件，其导电性不如紫铜，但有较高的强度和硬度，价格也比较适中，在满足导电要求的情况下，尽可能选用黄铜代替紫铜，可以大大降低材料成本。

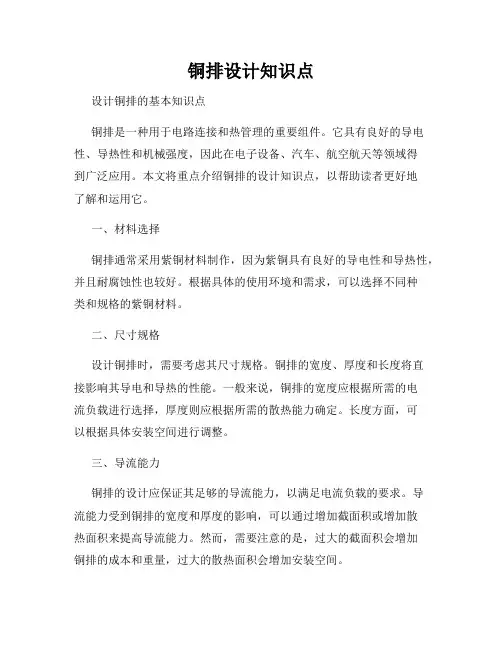

铜排设计知识点设计铜排的基本知识点铜排是一种用于电路连接和热管理的重要组件。

它具有良好的导电性、导热性和机械强度，因此在电子设备、汽车、航空航天等领域得到广泛应用。

本文将重点介绍铜排的设计知识点，以帮助读者更好地了解和运用它。

一、材料选择铜排通常采用紫铜材料制作，因为紫铜具有良好的导电性和导热性，并且耐腐蚀性也较好。

根据具体的使用环境和需求，可以选择不同种类和规格的紫铜材料。

二、尺寸规格设计铜排时，需要考虑其尺寸规格。

铜排的宽度、厚度和长度将直接影响其导电和导热的性能。

一般来说，铜排的宽度应根据所需的电流负载进行选择，厚度则应根据所需的散热能力确定。

长度方面，可以根据具体安装空间进行调整。

三、导流能力铜排的设计应保证其足够的导流能力，以满足电流负载的要求。

导流能力受到铜排的宽度和厚度的影响，可以通过增加截面积或增加散热面积来提高导流能力。

然而，需要注意的是，过大的截面积会增加铜排的成本和重量，过大的散热面积会增加安装空间。

四、连接方式铜排的连接方式有多种，常见的有焊接、螺栓连接和压接等。

焊接是一种常用的连接方式，适用于对连接性能和稳定性要求较高的场合。

螺栓连接则便于拆卸和更换。

压接是一种无需熔接的连接方式，可以提高生产效率。

在选择连接方式时，需根据具体需求进行评估和选择。

五、散热设计铜排在电子设备中常用于散热，因此散热设计是非常重要的一环。

通过增加散热面积、采用散热片或散热模组等方式，可以提高铜排的散热效果。

同时，还可以考虑加工表面以提高散热效率。

六、阻抗控制对于高频应用，铜排的阻抗控制也是非常关键的。

阻抗受到铜排的几何形状、材料特性以及堆叠方式等因素的影响。

为了满足特定的信号传输需求，可以通过调整尺寸、堆叠方式等手段来控制铜排的阻抗。

结语设计一个高性能的铜排需要综合考虑材料选择、尺寸规格、导流能力、连接方式、散热设计和阻抗控制等方面。

本文所述仅为设计铜排的基本知识点，读者在实际应用中仍需根据具体情况进行调整与补充。

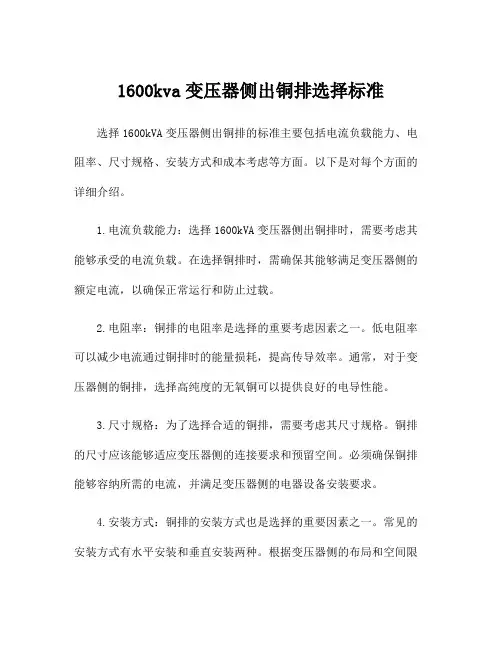

1600kva变压器侧出铜排选择标准选择1600kVA变压器侧出铜排的标准主要包括电流负载能力、电阻率、尺寸规格、安装方式和成本考虑等方面。

以下是对每个方面的详细介绍。

1.电流负载能力：选择1600kVA变压器侧出铜排时，需要考虑其能够承受的电流负载。

在选择铜排时，需确保其能够满足变压器侧的额定电流，以确保正常运行和防止过载。

2.电阻率：铜排的电阻率是选择的重要考虑因素之一。

低电阻率可以减少电流通过铜排时的能量损耗，提高传导效率。

通常，对于变压器侧的铜排，选择高纯度的无氧铜可以提供良好的电导性能。

3.尺寸规格：为了选择合适的铜排，需要考虑其尺寸规格。

铜排的尺寸应该能够适应变压器侧的连接要求和预留空间。

必须确保铜排能够容纳所需的电流，并满足变压器侧的电器设备安装要求。

4.安装方式：铜排的安装方式也是选择的重要因素之一。

常见的安装方式有水平安装和垂直安装两种。

根据变压器侧的布局和空间限
制，可以选择适合的安装方式。

此外，还需要确保铜排的连接方式能够牢固可靠，以确保电流传递的稳定性和安全性。

5.成本考虑：在选择变压器侧出铜排时，成本也是一个重要的考虑因素。

铜排的材质、尺寸和质量都会直接影响成本。

因此，需要根据预算和性能要求做出权衡，选择性价比最高的铜排。

总之，在选择1600kVA变压器侧出铜排时，需要综合考虑电流负载能力、电阻率、尺寸规格、安装方式和成本等因素。

通过合理的选择，可以确保铜排能够满足变压器侧的要求，提供稳定和可靠的电力传输。

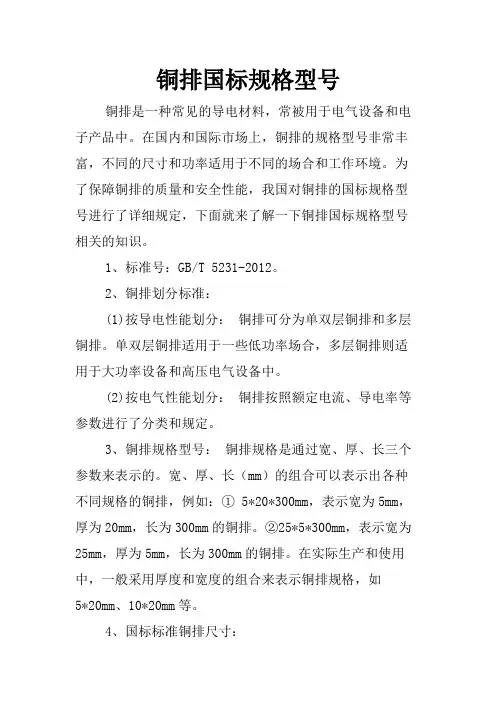

铜排国标规格型号铜排是一种常见的导电材料，常被用于电气设备和电子产品中。

在国内和国际市场上，铜排的规格型号非常丰富，不同的尺寸和功率适用于不同的场合和工作环境。

为了保障铜排的质量和安全性能，我国对铜排的国标规格型号进行了详细规定，下面就来了解一下铜排国标规格型号相关的知识。

1、标准号：GB/T 5231-2012。

2、铜排划分标准：(1)按导电性能划分：铜排可分为单双层铜排和多层铜排。

单双层铜排适用于一些低功率场合，多层铜排则适用于大功率设备和高压电气设备中。

(2)按电气性能划分：铜排按照额定电流、导电率等参数进行了分类和规定。

3、铜排规格型号：铜排规格是通过宽、厚、长三个参数来表示的。

宽、厚、长（mm）的组合可以表示出各种不同规格的铜排，例如：① 5*20*300mm，表示宽为5mm，厚为20mm，长为300mm的铜排。

②25*5*300mm，表示宽为25mm，厚为5mm，长为300mm的铜排。

在实际生产和使用中，一般采用厚度和宽度的组合来表示铜排规格，如5*20mm、10*20mm等。

4、国标标准铜排尺寸：(1)厚度：标准厚度为0.8mm，1.0mm，1.2mm，1.5mm，2.0mm，3.0mm，4.0mm和5.0mm等。

其中，常用的厚度是1.0mm和2.0mm。

(2)宽度：标准宽度有20mm、30mm、40mm、50mm、60mm等等，其中，常用的宽度是20mm和30mm。

(3)长度：标准长度有1000mm、1200mm、1500mm等等，长度通常是在1000mm到3000mm之间。

5、铜排的热处理：铜排在加工过程中，因为有时需要弯曲、拉伸等操作，容易导致产生应力集中，从而降低导电性能和强度。

为了改善铜排的性能，生产厂家会对铜排进行热处理，即让铜排在室温下进行退火处理，这样就能够减少应力集中，提高铜排的强度和电气性能。

6、铜排的生产常识：(1)材料要选用纯铜，铜纯度越高，铜排的导电性能和机械强度越好。

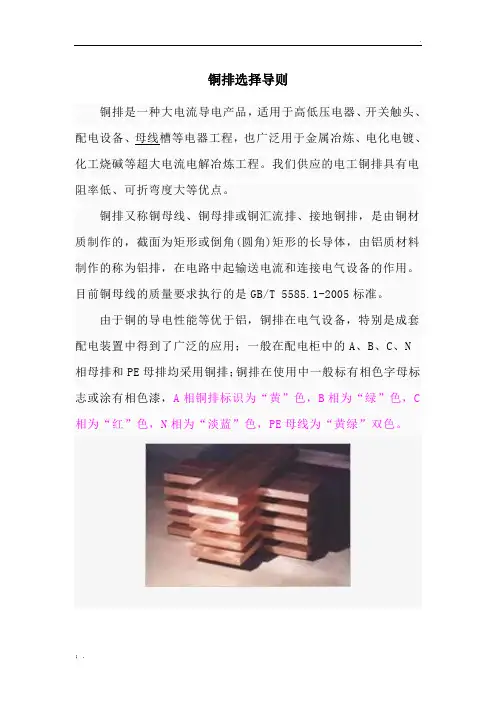

铜排选择导则铜排是一种大电流导电产品，适用于高低压电器、开关触头、配电设备、母线槽等电器工程，也广泛用于金属冶炼、电化电镀、化工烧碱等超大电流电解冶炼工程。

我们供应的电工铜排具有电阻率低、可折弯度大等优点。

铜排又称铜母线、铜母排或铜汇流排、接地铜排，是由铜材质制作的，截面为矩形或倒角(圆角)矩形的长导体，由铝质材料制作的称为铝排，在电路中起输送电流和连接电气设备的作用。

目前铜母线的质量要求执行的是GB/T 5585.1-2005标准。

由于铜的导电性能等优于铝，铜排在电气设备，特别是成套配电装置中得到了广泛的应用；一般在配电柜中的A、B、C、N相母排和PE母排均采用铜排；铜排在使用中一般标有相色字母标志或涂有相色漆，A相铜排标识为“黄”色，B相为“绿”色，C 相为“红”色，N相为“淡蓝”色，PE母线为“黄绿”双色。

针对此类铜排加工的精英人才，也是目前我国最稀缺的，目前收纳铜排人较多的有铜业英才网，是铜业行业人才的一个专业性招聘、求职网站。

铜排又称铜母排或铜汇流排，是由铜材质制作的，截面为矩形或倒角（圆角）矩形的长导体(现在一般都用圆角铜排，以免产生尖端放电），在电路中起输送电流和连接电气设备的作用。

铜排在电气设备，特别是成套配电装置中得到了广泛的应用；一般在配电柜中的U、V、W相母排和PE母排均采用铜排；铜排在使用中一般标有相色字母标志或涂有相色漆，U相铜排涂有“黄”色，V 相铜排涂有“绿”色，W相铜排涂有“红”色，PE母线铜排涂有“黄绿相间”双色。

铜排主要是用在一次线路上（大电流的相线、零线、地线都会用到铜排），在电柜上较大电流的一次元器件的连接都是用铜排，比如一排电柜在柜与柜之间连接的是主母排，主母排分到每面电柜的开关电气（隔离开关、断路器等）上的是分支母排。

铜排有镀锡的也有裸铜排，在电柜中铜排连接处一般都要做镀锡处理和压花处理或者加导电膏。

空于处就有加热缩套管防护，也有些是用绝缘油漆的。

用铜排最主要考虑的是载流量，根据电流大小选用适合的铜排，连接处的螺丝一定要上紧，否则电流大时会出现烧熔铜排的可能。

国标铜排是一种常用的导电材料，被广泛应用于电力系统、建筑电气和工业设备中。

它具有优异的导电性能、良好的热传导性能和较高的机械强度，因此备受青睐。

本文将介绍国标铜排的规格型号及其载流量，以便读者更好地了解和选择适合自己需求的产品。

一、国标铜排的规格型号国标铜排的规格型号通常由宽度、厚度和长度三个方面来决定。

下面是一些常见的规格型号示例：1. 30mm×5mm×1000mm2. 40mm×4mm×1500mm3. 50mm×6mm×2000mm4. 60mm×8mm×2500mm5. 80mm×10mm×3000mm以上只是一些常见的规格型号示例，实际上国标铜排的规格型号有很多种，可以根据具体需要进行定制。

在选择规格型号时，应根据具体的应用场景和需求来确定，以确保使用效果和安全性。

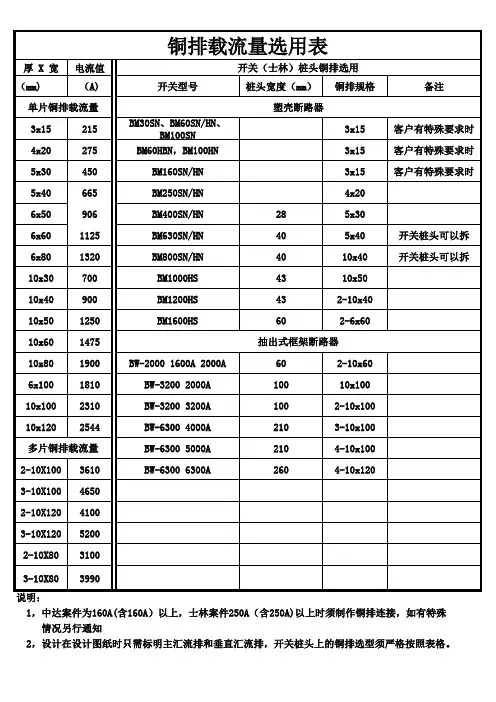

二、国标铜排的载流量国标铜排的载流量是指在特定条件下，铜排能够承受的最大电流。

载流量主要与铜排的截面积有关，截面积越大，承载的电流就越大。

下表是一些常见规格型号的国标铜排的载流量示例：规格型号载流量（安培）30mm×5mm 100A40mm×4mm 120A50mm×6mm 150A60mm×8mm 200A80mm×10mm 250A需要注意的是，载流量仅为参考值，在实际使用中还需根据具体条件进行评估和计算。

载流量受到多种因素的影响，包括铜排的材质、温度升高、接触电阻等。

因此，在设计和选购国标铜排时，应咨询专业人士或参考相关的技术手册，以确保使用的安全性和可靠性。

总结：国标铜排作为一种常用的导电材料，具有优异的导电性能和机械强度，适用于各种电力系统、建筑电气和工业设备中。

选择合适的规格型号和了解其载流量是非常重要的。

本文介绍了一些常见的国标铜排规格型号及其载流量，希望对读者有所帮助。

铜排规格概述铜排是一种通常由纯铜制成的长方形金属材料。

它具有良好的导电性和导热性，并广泛用于电子元器件、电路板、电力传输、建筑结构等领域。

本文将介绍铜排的规格，包括其常见的尺寸、形状和表面处理等信息。

尺寸铜排的尺寸通常由其厚度、宽度和长度来定义。

厚度铜排的厚度通常以毫米（mm）为单位，常见的厚度包括1mm、2mm和3mm 等。

厚度的选择应根据具体应用来决定，较薄的铜排适用于较小的电子元器件，而较厚的铜排则适用于承载较大电流的场景。

宽度铜排的宽度通常以毫米（mm）为单位，常见的宽度包括10mm、20mm和30mm等。

宽度的选择通常取决于电路板的设计要求或电流承载能力。

长度铜排的长度通常以米（m）为单位，常见的长度包括1m、2m和3m等。

长度的选择应根据具体应用和安装场景来确定。

形状铜排的形状可以根据具体的应用需求来定制，常见的形状包括矩形、圆形和梯形等。

矩形矩形形状的铜排是最常见的类型，其宽度和厚度均较为均匀，适用于电子元器件的连接和电路板的导电。

圆形圆形的铜排通常被用作导线，具有较好的导电性能和强度。

它们经常用于电力传输和电路布线。

梯形梯形形状的铜排在宽度上具有变化，可以满足某些特殊设计要求。

例如，它们可以用于导热柱或散热器等电子设备的散热部件。

表面处理为了提高铜排的耐腐蚀性、导电性和外观，常常对其进行表面处理。

自然氧化铜排的表面可以通过自然氧化来形成一层氧化膜，该氧化膜可以提高铜排的耐腐蚀性。

镀锡在铜排的表面镀上一层锡可以提高其耐腐蚀性，同时还能提供更好的焊接性能。

镀镍镀镍是一种常用的表面处理方法，可以增加铜排的硬度、耐磨性和耐腐蚀性。

镀金镀金可以使铜排表面具有良好的导电性和耐腐蚀性，同时还具有更好的外观效果。

结论铜排作为一种重要的导电材料，在电子元器件、电路板、电力传输等领域有着广泛的应用。

了解铜排的规格对于正确选择和应用铜排至关重要。

本文介绍了铜排的尺寸、形状和表面处理等方面的信息，希望能对读者有所帮助。

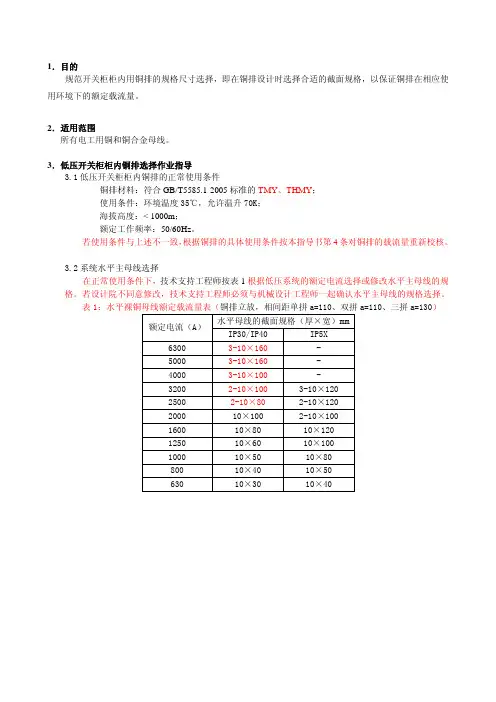

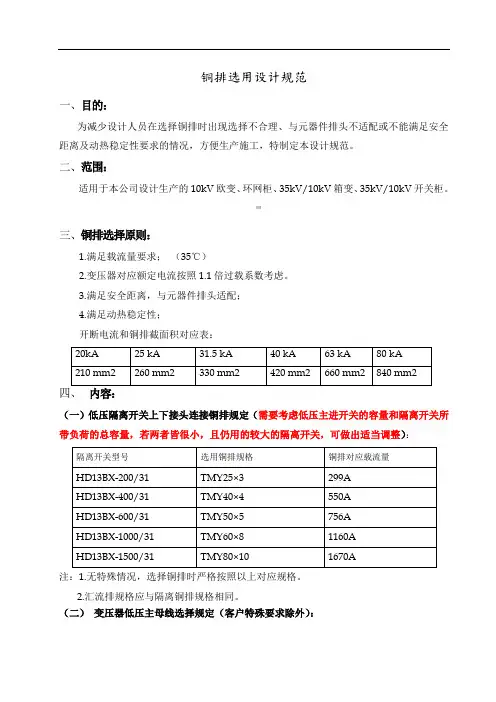

1．目的规范开关柜柜内用铜排的规格尺寸选择，即在铜排设计时选择合适的截面规格，以保证铜排在相应使用环境下的额定载流量。

2．适用范围所有电工用铜和铜合金母线。

3．低压开关柜柜内铜排选择作业指导3.1低压开关柜柜内铜排的正常使用条件铜排材料：符合GB/T5585.1-2005标准的TMY、THMY；使用条件：环境温度35℃，允许温升70K；海拔高度：< 1000m；额定工作频率：50/60Hz。

若使用条件与上述不一致，根据铜排的具体使用条件按本指导书第4条对铜排的载流量重新校核。

3.2系统水平主母线选择在正常使用条件下，技术支持工程师按表1根据低压系统的额定电流选择或修改水平主母线的规格。

若设计院不同意修改，技术支持工程师必须与机械设计工程师一起确认水平主母线的规格选择。

表1：水平裸铜母线额定载流量表（铜排立放，相间距单拼a=110、双拼a=110、三拼a=130）额定电流（A）水平母线的截面规格（厚×宽）mm IP30/IP40 IP5X6300 3-10×160 - 5000 3-10×160 - 4000 3-10×100 - 3200 2-10×100 3-10×120 2500 2-10×80 2-10×120 2000 10×100 2-10×100 1600 10×80 10×120 1250 10×60 10×100 1000 10×50 10×80 800 10×40 10×50 630 10×30 10×403.3柜内汇流母线选择在正常项目设计中，低压开关柜柜内若干主电路连接在汇流母线上，在任一时刻汇流母线通过的预计最大电流为连接其上的所有主电路的额定电流之和乘以额定分散系数（见表2）。

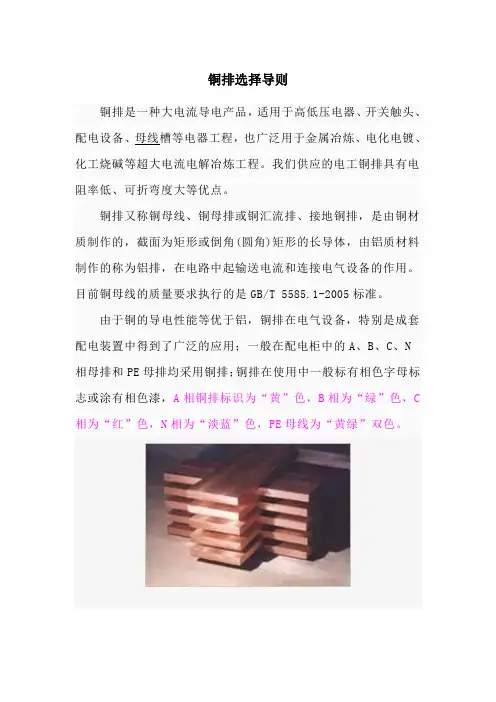

铜排选择导则铜排是一种大电流导电产品，适用于高低压电器、开关触头、配电设备、母线槽等电器工程，也广泛用于金属冶炼、电化电镀、化工烧碱等超大电流电解冶炼工程。

我们供应的电工铜排具有电阻率低、可折弯度大等优点。

铜排又称铜母线、铜母排或铜汇流排、接地铜排，是由铜材质制作的，截面为矩形或倒角(圆角)矩形的长导体，由铝质材料制作的称为铝排，在电路中起输送电流和连接电气设备的作用。

目前铜母线的质量要求执行的是GB/T 5585.1-2005标准。

由于铜的导电性能等优于铝，铜排在电气设备，特别是成套配电装置中得到了广泛的应用；一般在配电柜中的A、B、C、N相母排和PE母排均采用铜排；铜排在使用中一般标有相色字母标志或涂有相色漆，A相铜排标识为“黄”色，B相为“绿”色，C 相为“红”色，N相为“淡蓝”色，PE母线为“黄绿”双色。

针对此类铜排加工的精英人才，也是目前我国最稀缺的，目前收纳铜排人较多的有铜业英才网，是铜业行业人才的一个专业性招聘、求职网站。

铜排又称铜母排或铜汇流排，是由铜材质制作的，截面为矩形或倒角（圆角）矩形的长导体(现在一般都用圆角铜排，以免产生尖端放电），在电路中起输送电流和连接电气设备的作用。

铜排在电气设备，特别是成套配电装置中得到了广泛的应用；一般在配电柜中的U、V、W相母排和PE母排均采用铜排；铜排在使用中一般标有相色字母标志或涂有相色漆，U相铜排涂有“黄”色，V 相铜排涂有“绿”色，W相铜排涂有“红”色，PE母线铜排涂有“黄绿相间”双色。

铜排主要是用在一次线路上（大电流的相线、零线、地线都会用到铜排），在电柜上较大电流的一次元器件的连接都是用铜排，比如一排电柜在柜与柜之间连接的是主母排，主母排分到每面电柜的开关电气（隔离开关、断路器等）上的是分支母排。

铜排有镀锡的也有裸铜排，在电柜中铜排连接处一般都要做镀锡处理和压花处理或者加导电膏。

空于处就有加热缩套管防护，也有些是用绝缘油漆的。

用铜排最主要考虑的是载流量，根据电流大小选用适合的铜排，连接处的螺丝一定要上紧，否则电流大时会出现烧熔铜排的可能。
