母线槽截面积的选择要点

母线截面积的选择方法摘要：一、母线截面积的选择重要性二、母线截面积选择的依据1.电流大小2.电线材质3.敷设方式4.环境温度5.短路电流承受能力三、实际应用中的母线截面积选择方法1.计算法2.经验法四、注意事项1.满足负载需求2.留有适当余量3.考虑线路安全性4.遵循相关规范标准正文：在电力系统中，母线作为电力传输的重要载体，其截面积的选择至关重要。

合理的母线截面积可以保证电力系统的稳定运行，降低线路损耗，提高供电质量。

那么如何正确选择母线截面积呢？以下几点可供参考。

首先，我们需要了解母线截面积选择的依据。

一是电流大小。

母线的截面积应能满足最大负载电流的要求，以确保电流在传输过程中不会因为截面积不足而产生过热等问题。

二是电线材质。

不同材质的电线承受电流能力不同，因此在选择母线截面积时需要考虑材质因素。

三是敷设方式。

母线的敷设方式会影响到电线的散热效果，进而影响到母线的截面积选择。

四是环境温度。

环境温度对电线的载流量有直接影响，高温环境下需要选择较大截面积的母线。

五是短路电流承受能力。

母线截面积应能承受系统短路电流，以防止短路时电线受损。

在实际应用中，母线截面积的选择方法主要有计算法和经验法。

计算法是根据负载电流、电线材质、敷设方式等因素，通过公式计算得出母线截面积。

经验法则是根据工程实践经验，参照类似项目的母线截面积选择。

在选择母线截面积时，还需注意以下几点。

一是满足负载需求，确保电线在传输过程中不会出现过载现象。

二是留有适当余量，以便在后续系统扩容或负荷增长时，母线仍能满足需求。

三是考虑线路安全性，避免因为母线截面积不足导致的火灾、短路等事故。

四是遵循相关规范标准，确保母线截面积选择的合法性。

总之，母线截面积的选择是一个综合性的问题，需要充分考虑多种因素。

只有合理选择母线截面积，才能确保电力系统的安全稳定运行，降低线路损耗，提高供电质量。

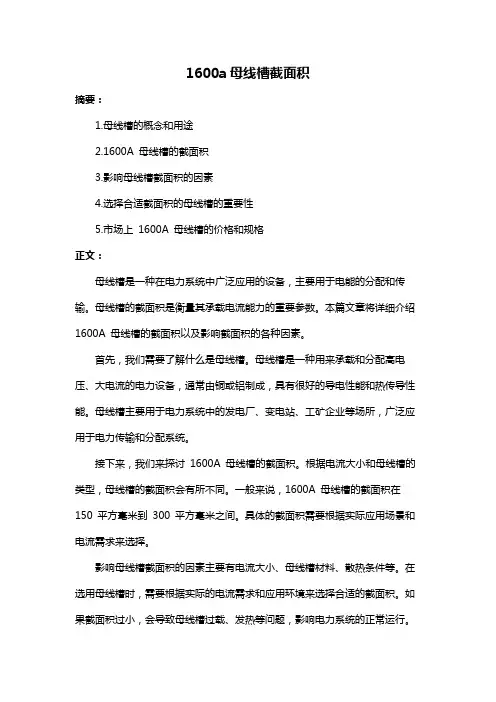

1600a母线槽截面积摘要：1.母线槽的概念和用途2.1600A 母线槽的截面积3.影响母线槽截面积的因素4.选择合适截面积的母线槽的重要性5.市场上1600A 母线槽的价格和规格正文：母线槽是一种在电力系统中广泛应用的设备，主要用于电能的分配和传输。

母线槽的截面积是衡量其承载电流能力的重要参数。

本篇文章将详细介绍1600A 母线槽的截面积以及影响截面积的各种因素。

首先，我们需要了解什么是母线槽。

母线槽是一种用来承载和分配高电压、大电流的电力设备，通常由铜或铝制成，具有很好的导电性能和热传导性能。

母线槽主要用于电力系统中的发电厂、变电站、工矿企业等场所，广泛应用于电力传输和分配系统。

接下来，我们来探讨1600A 母线槽的截面积。

根据电流大小和母线槽的类型，母线槽的截面积会有所不同。

一般来说，1600A 母线槽的截面积在150 平方毫米到300 平方毫米之间。

具体的截面积需要根据实际应用场景和电流需求来选择。

影响母线槽截面积的因素主要有电流大小、母线槽材料、散热条件等。

在选用母线槽时，需要根据实际的电流需求和应用环境来选择合适的截面积。

如果截面积过小，会导致母线槽过载、发热等问题，影响电力系统的正常运行。

反之，如果截面积过大，会造成资源浪费和成本增加。

因此，选择合适截面积的母线槽是非常重要的。

在实际应用中，我们需要根据电力系统的负荷情况、电流大小等因素来选择合适的母线槽截面积。

此外，还需要考虑母线槽的散热条件、安装环境等因素，以确保母线槽的正常运行和使用寿命。

最后，我们来看一下市场上1600A 母线槽的价格和规格。

由于不同厂家和品牌的母线槽在材料、工艺、品质等方面存在差异，价格也会有所不同。

一般来说，1600A 母线槽的价格在每米几十元到几百元不等。

在选购母线槽时，需要根据实际需求和预算来选择合适的价格和规格。

同时，还要注意选购正规厂家的产品，保证母线槽的品质和安全性。

总之，1600A 母线槽的截面积是衡量其承载电流能力的重要参数，需要根据实际应用场景和电流需求来选择合适的截面积。

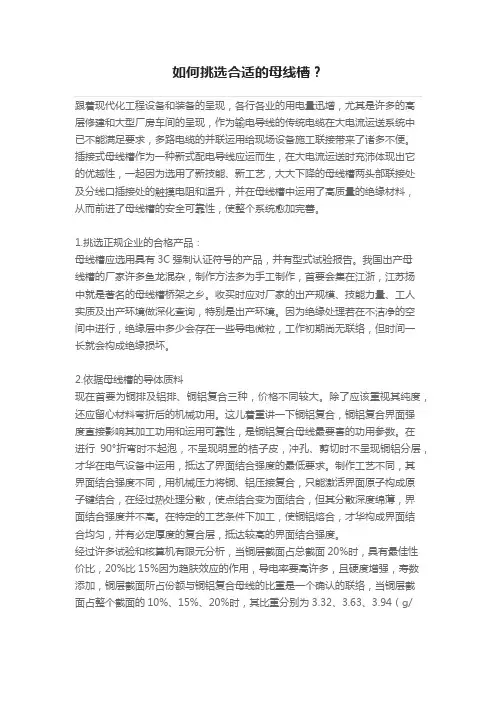

如何挑选合适的母线槽？跟着现代化工程设备和装备的呈现，各行各业的用电量迅增，尤其是许多的高层修建和大型厂房车间的呈现，作为输电导线的传统电缆在大电流运送系统中已不能满足要求，多路电缆的并联运用给现场设备施工联接带来了诸多不便。

插接式母线槽作为一种新式配电导线应运而生，在大电流运送时充沛体现出它的优越性，一起因为选用了新技能、新工艺，大大下降的母线槽两头部联接处及分线口插接处的触摸电阻和温升，并在母线槽中运用了高质量的绝缘材料，从而前进了母线槽的安全可靠性，使整个系统愈加完善。

1.挑选正规企业的合格产品：母线槽应选用具有3C强制认证符号的产品，并有型式试验报告。

我国出产母线槽的厂家许多鱼龙混杂，制作方法多为手工制作，首要会集在江浙，江苏扬中就是著名的母线槽桥架之乡。

收买时应对厂家的出产规模、技能力量、工人实质及出产环境做深化查询，特别是出产环境。

因为绝缘处理若在不洁净的空间中进行，绝缘层中多少会存在一些导电微粒，工作初期尚无联络，但时间一长就会构成绝缘损坏。

2.依据母线槽的导体质料现在首要为铜排及铝排、铜铝复合三种，价格不同较大。

除了应该重视其纯度，还应留心材料弯折后的机械功用。

这儿着重讲一下铜铝复合，铜铝复合界面强度直接影响其加工功用和运用可靠性，是铜铝复合母线最要害的功用参数。

在进行90°折弯时不起泡，不呈现明显的桔子皮，冲孔、剪切时不呈现铜铝分层，才华在电气设备中运用，抵达了界面结合强度的最低要求。

制作工艺不同，其界面结合强度不同，用机械压力将铜、铝压接复合，只能激活界面原子构成原子键结合，在经过热处理分散，使点结合变为面结合，但其分散深度绵薄，界面结合强度并不高。

在特定的工艺条件下加工，使铜铝熔合，才华构成界面结合均匀，并有必定厚度的复合层，抵达较高的界面结合强度。

经过许多试验和核算机有限元分析，当铜层截面占总截面20%时，具有最佳性价比，20%比15%因为趋肤效应的作用，导电率要高许多，且硬度增强，寿数添加，铜层截面所占份额与铜铝复合母线的比重是一个确认的联络，当铜层截面占整个截面的10%、15%、20%时，其比重分别为3.32、3.63、3.94（g/㎝3）。

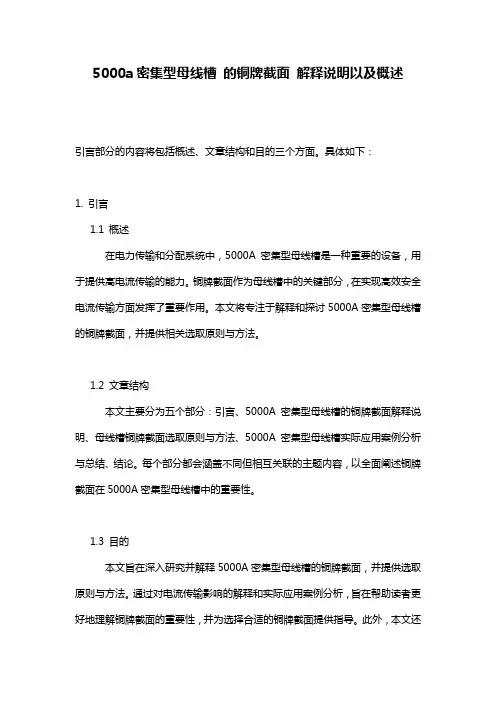

5000a密集型母线槽的铜牌截面解释说明以及概述引言部分的内容将包括概述、文章结构和目的三个方面。

具体如下：1. 引言1.1 概述在电力传输和分配系统中，5000A密集型母线槽是一种重要的设备，用于提供高电流传输的能力。

铜牌截面作为母线槽中的关键部分，在实现高效安全电流传输方面发挥了重要作用。

本文将专注于解释和探讨5000A密集型母线槽的铜牌截面，并提供相关选取原则与方法。

1.2 文章结构本文主要分为五个部分：引言、5000A密集型母线槽的铜牌截面解释说明、母线槽铜牌截面选取原则与方法、5000A密集型母线槽实际应用案例分析与总结、结论。

每个部分都会涵盖不同但相互关联的主题内容，以全面阐述铜牌截面在5000A密集型母线槽中的重要性。

1.3 目的本文旨在深入研究并解释5000A密集型母线槽的铜牌截面，并提供选取原则与方法。

通过对电流传输影响的解释和实际应用案例分析，旨在帮助读者更好地理解铜牌截面的重要性，并为选择合适的铜牌截面提供指导。

此外，本文还将总结对5000A密集型母线槽铜牌截面的理解和应用重要性，并探讨未来研究方向。

以上是引言部分的详细内容描述，包括概述、文章结构和目的三个方面。

2. 5000A密集型母线槽的铜牌截面解释说明2.1 5000A密集型母线槽概述5000A密集型母线槽是一种在高电流传输场景下广泛应用的电力设备。

它通过将大电流导体铜排放置在特殊的隔离材料中，以支持和传输大量电流。

这种类型的母线槽由于其卓越的导电性能、稳定性和可靠性，在各种工业领域被广泛采用。

2.2 铜牌截面的重要性和作用铜牌截面是指母线槽中铜排所占据的横截面积。

它对于电流传输起着至关重要的作用。

首先，足够大的铜牌截面可以容纳更多的电流，从而满足高负荷需求。

其次，合适大小的铜牌截面能够减小电流通过时阻抗，降低对系统造成的功耗损失。

因此，正确选择合适大小和形状的铜牌截面非常关键。

2.3 解释铜牌截面对于电流传输的影响选取过小或不适合的铜牌截面积可能导致电流通过槽道时不稳定，产生过高的温度和电压降。

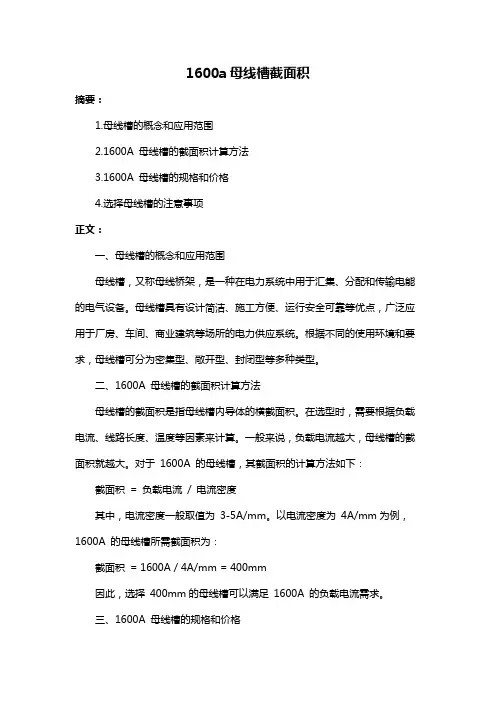

1600a母线槽截面积摘要：1.母线槽的概念和应用范围2.1600A 母线槽的截面积计算方法3.1600A 母线槽的规格和价格4.选择母线槽的注意事项正文：一、母线槽的概念和应用范围母线槽，又称母线桥架，是一种在电力系统中用于汇集、分配和传输电能的电气设备。

母线槽具有设计简洁、施工方便、运行安全可靠等优点，广泛应用于厂房、车间、商业建筑等场所的电力供应系统。

根据不同的使用环境和要求，母线槽可分为密集型、敞开型、封闭型等多种类型。

二、1600A 母线槽的截面积计算方法母线槽的截面积是指母线槽内导体的横截面积。

在选型时，需要根据负载电流、线路长度、温度等因素来计算。

一般来说，负载电流越大，母线槽的截面积就越大。

对于1600A 的母线槽，其截面积的计算方法如下：截面积= 负载电流/ 电流密度其中，电流密度一般取值为3-5A/mm。

以电流密度为4A/mm为例，1600A 的母线槽所需截面积为：截面积= 1600A / 4A/mm = 400mm因此，选择400mm的母线槽可以满足1600A 的负载电流需求。

三、1600A 母线槽的规格和价格1600A 母线槽的规格主要包括宽度、高度、厚度等尺寸。

市场上不同厂家生产的母线槽规格可能有所不同。

在价格方面，1600A 母线槽的价格受品牌、材质、规格等因素影响，具体价格需要咨询厂家或经销商。

四、选择母线槽的注意事项在选择母线槽时，应注意以下几点：1.选择正规企业的合格产品，查看产品是否具有3C 强制认证标记。

2.根据实际负载电流和线路长度，选择合适规格的母线槽，以确保安全可靠的运行。

3.考虑母线槽的散热能力、环保性能等因素，选择品质优良的产品。

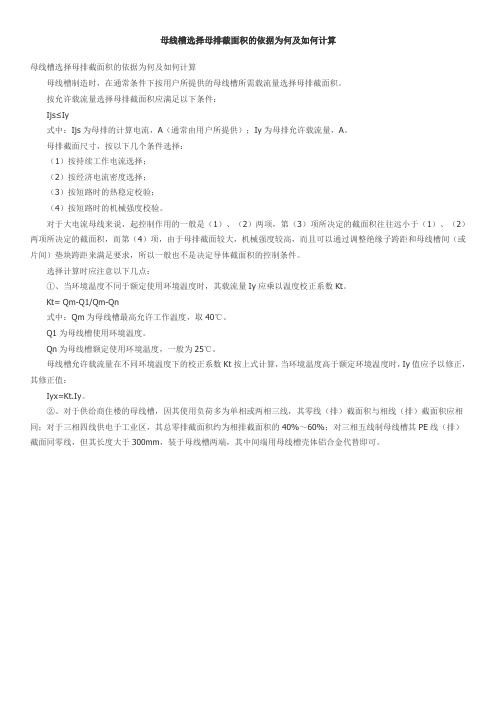

母线槽选择母排截面积的依据为何及如何计算
母线槽选择母排截面积的依据为何及如何计算
母线槽制造时，在通常条件下按用户所提供的母线槽所需载流量选择母排截面积。

按允许载流量选择母排截面积应满足以下条件：
Ijs≤Iy
式中：Ijs为母排的计算电流，A（通常由用户所提供）；Iy为母排允许载流量，A。

母排截面尺寸，按以下几个条件选择：
（1）按持续工作电流选择；
（2）按经济电流密度选择；
（3）按短路时的热稳定校验；
（4）按短路时的机械强度校验。

对于大电流母线来说，起控制作用的一般是（1）、（2）两项，第（3）项所决定的截面积往往远小于（1）、（2）两项所决定的截面积，而第（4）项，由于母排截面较大，机械强度较高，而且可以通过调整绝缘子跨距和母线槽间（或片间）垫块跨距来满足要求，所以一般也不是决定导体截面积的控制条件。

选择计算时应注意以下几点：
①、当环境温度不同于额定使用环境温度时，其载流量Iy应乘以温度校正系数Kt。

Kt= Qm-Q1/Qm-Qn
式中：Qm为母线槽最高允许工作温度，取40℃。

Q1为母线槽使用环境温度。

Qn为母线槽额定使用环境温度，一般为25℃。

母线槽允许载流量在不同环境温度下的校正系数Kt按上式计算，当环境温度高于额定环境温度时，Iy值应予以修正，其修正值：
Iyx=Kt.Iy。

②、对于供给商住楼的母线槽，因其使用负荷多为单相或两相三线，其零线（排）截面积与相线（排）截面积应相同；对于三相四线供电于工业区，其总零排截面积约为相排截面积的40%～60%；对三相五线制母线槽其PE线（排）截面同零线，但其长度大于300mm，装于母线槽两端，其中间端用母线槽壳体铝合金代替即可。

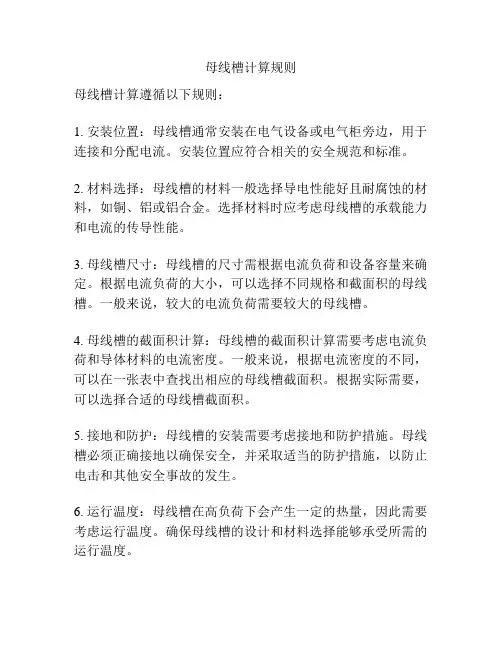

母线槽计算规则
母线槽计算遵循以下规则：
1. 安装位置：母线槽通常安装在电气设备或电气柜旁边，用于连接和分配电流。

安装位置应符合相关的安全规范和标准。

2. 材料选择：母线槽的材料一般选择导电性能好且耐腐蚀的材料，如铜、铝或铝合金。

选择材料时应考虑母线槽的承载能力和电流的传导性能。

3. 母线槽尺寸：母线槽的尺寸需根据电流负荷和设备容量来确定。

根据电流负荷的大小，可以选择不同规格和截面积的母线槽。

一般来说，较大的电流负荷需要较大的母线槽。

4. 母线槽的截面积计算：母线槽的截面积计算需要考虑电流负荷和导体材料的电流密度。

一般来说，根据电流密度的不同，可以在一张表中查找出相应的母线槽截面积。

根据实际需要，可以选择合适的母线槽截面积。

5. 接地和防护：母线槽的安装需要考虑接地和防护措施。

母线槽必须正确接地以确保安全，并采取适当的防护措施，以防止电击和其他安全事故的发生。

6. 运行温度：母线槽在高负荷下会产生一定的热量，因此需要考虑运行温度。

确保母线槽的设计和材料选择能够承受所需的运行温度。

需要注意的是，母线槽的计算规则可能会因国家、地区或行业的不同而有所差异。

因此，在进行母线槽计算时，应严格按照适用的法规和标准进行。

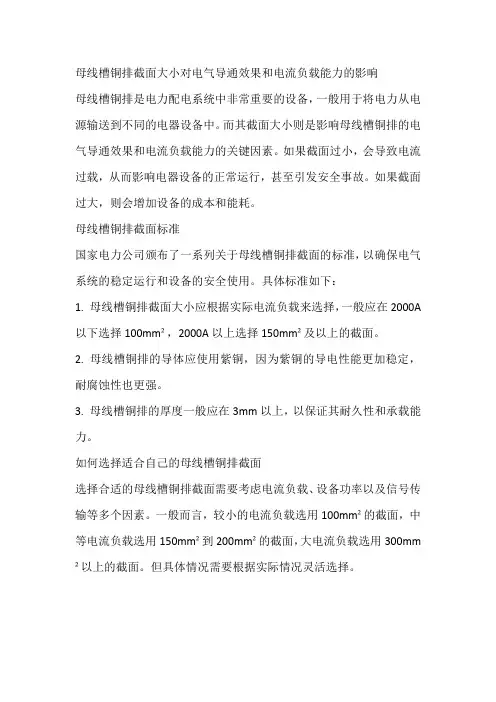

母线槽铜排截面大小对电气导通效果和电流负载能力的影响
母线槽铜排是电力配电系统中非常重要的设备，一般用于将电力从电源输送到不同的电器设备中。

而其截面大小则是影响母线槽铜排的电气导通效果和电流负载能力的关键因素。

如果截面过小，会导致电流过载，从而影响电器设备的正常运行，甚至引发安全事故。

如果截面过大，则会增加设备的成本和能耗。

母线槽铜排截面标准
国家电力公司颁布了一系列关于母线槽铜排截面的标准，以确保电气系统的稳定运行和设备的安全使用。

具体标准如下：
1. 母线槽铜排截面大小应根据实际电流负载来选择，一般应在2000A 以下选择100mm²，2000A以上选择150mm²及以上的截面。

2. 母线槽铜排的导体应使用紫铜，因为紫铜的导电性能更加稳定，耐腐蚀性也更强。

3. 母线槽铜排的厚度一般应在3mm以上，以保证其耐久性和承载能力。

如何选择适合自己的母线槽铜排截面
选择合适的母线槽铜排截面需要考虑电流负载、设备功率以及信号传输等多个因素。

一般而言，较小的电流负载选用100mm²的截面，中等电流负载选用150mm²到200mm²的截面，大电流负载选用300mm ²以上的截面。

但具体情况需要根据实际情况灵活选择。

母线槽参数及技术要求1、密集型母线槽性能参数和要求1.1母线结构型式：密集母线；电压等级：380V 耐压等级：690V1.2母线系统：交流TN-C系统1.3防护等级：IP55；额定频率：50HZ；额定绝缘电压：660AC；绝缘电阻：≥20MΩ1.4母线槽至少采用100%相线容量的N线，PE线要求不少于50%相线容量，允许采用铝导体外壳作为接地，但必须是可靠的，截面＞50%相线的外壳方式。

1.5母线槽必须保证110%额定电流下长期稳定运行。

1.6电流密度必须不大于2A/MM21.7地线系统采用先进的整体接地地线（地线将相线和中性线全部包裹在内，从而把直接带电部分完全隔离，同时阻断母线周围的磁路，以保证母线槽具有了可靠的接地性能，较小的电抗值，较强的抗谐波能力）。

1.8导体材料1.8.1母线槽A、B、C、N四相导体采用T2电解铜轧制的高导电率TMY电工硬铜排，符合国标，铜排纯度要求≥99.99%，导电率≥98.6%，电抗率≤0.00032Ωmm2/m，硬度HB≥65。

1.8.2铜排表面全长必须镀锡。

1.8.3中性线的材料、截面及制造工艺与相线相同，中性线等效截面应等于100%的相线等效截面。

1.8.4接地导体等效截面应不小于50%的相线等效截面母线接地。

1.9绝缘材料:1.9.1母线绝缘介质选用阻燃材料，绝缘等级及耐热等级达到A级或A级以上，能耐受150℃高温和-60℃的低温，在火灾时不释放有毒气体。

1.9.2绝缘材料采用整体包覆每相铜排的工艺，绝缘老化寿命达到30年以上。

1.9.3在长期处于-5℃～40℃的环境温度下，能保持其柔韧性和介电强度，不会老化。

介电强度≥80KV/mm，抗拉强度＞12Mpa。

1.9.4 投标人应提供绝缘材料的所有相关的检测报告。

1.10外壳材料:1.10.1为保证母线槽的强度和刚度及散热效果，母线槽系统外壳侧板采用带散热装置外壳，必须提供相应报告。

1.10.2采用全封闭形式，结构紧凑，配置灵活，动热稳定性好，有较强的抗内外力冲击能力。

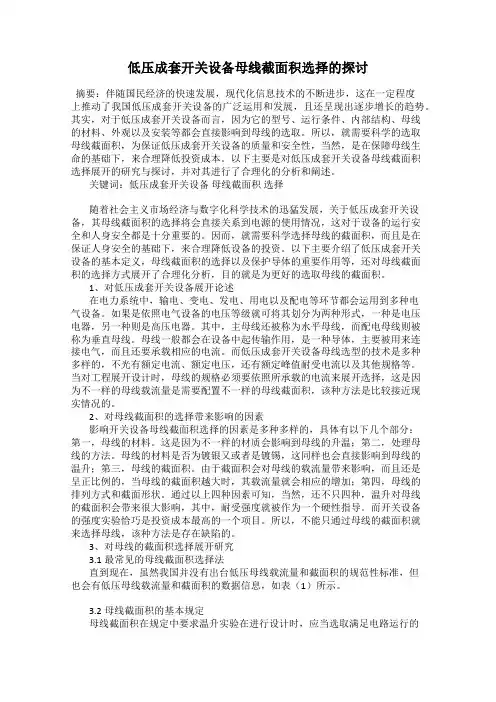

低压成套开关设备母线截面积选择的探讨摘要：伴随国民经济的快速发展，现代化信息技术的不断进步，这在一定程度上推动了我国低压成套开关设备的广泛运用和发展，且还呈现出逐步增长的趋势。

其实，对于低压成套开关设备而言，因为它的型号、运行条件、内部结构、母线的材料、外观以及安装等都会直接影响到母线的选取。

所以，就需要科学的选取母线截面积，为保证低压成套开关设备的质量和安全性，当然，是在保障母线生命的基础下，来合理降低投资成本。

以下主要是对低压成套开关设备母线截面积选择展开的研究与探讨，并对其进行了合理化的分析和阐述。

关键词：低压成套开关设备母线截面积选择随着社会主义市场经济与数字化科学技术的迅猛发展，关于低压成套开关设备，其母线截面积的选择将会直接关系到电源的使用情况，这对于设备的运行安全和人身安全都是十分重要的。

因而，就需要科学选择母线的截面积，而且是在保证人身安全的基础下，来合理降低设备的投资。

以下主要介绍了低压成套开关设备的基本定义，母线截面积的选择以及保护导体的重要作用等，还对母线截面积的选择方式展开了合理化分析，目的就是为更好的选取母线的截面积。

1、对低压成套开关设备展开论述在电力系统中，输电、变电、发电、用电以及配电等环节都会运用到多种电气设备。

如果是依照电气设备的电压等级就可将其划分为两种形式，一种是电压电器，另一种则是高压电器。

其中，主母线还被称为水平母线，而配电母线则被称为垂直母线。

母线一般都会在设备中起传输作用，是一种导体，主要被用来连接电气，而且还要承载相应的电流。

而低压成套开关设备母线选型的技术是多种多样的，不光有额定电流、额定电压，还有额定峰值耐受电流以及其他规格等。

当对工程展开设计时，母线的规格必须要依照所承载的电流来展开选择，这是因为不一样的母线载流量是需要配置不一样的母线截面积，该种方法是比较接近现实情况的。

2、对母线截面积的选择带来影响的因素影响开关设备母线截面积选择的因素是多种多样的，具体有以下几个部分：第一，母线的材料。
