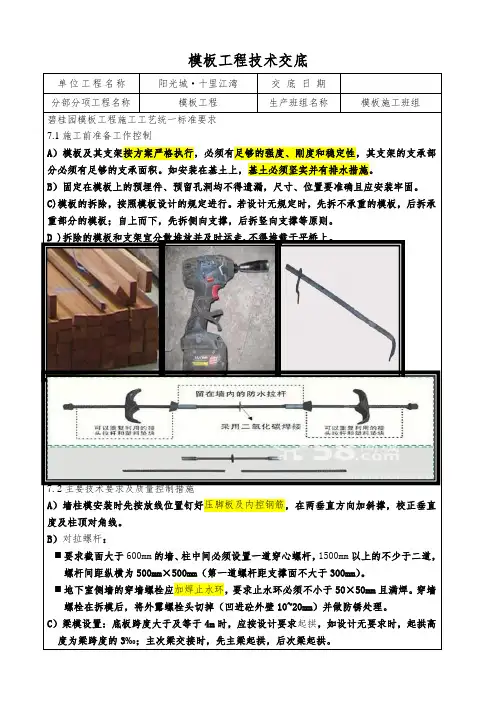

模板工程技术交底
7.2主要技术要求及质量控制措施
A）墙柱模安装时先按放线位置钉好压脚板及内控钢筋，在两垂直方向加斜撑，校正垂直
沉箱支模采用三角钢支撑，底部使用钢筋条支撑，在长的方向用钢管支
撑，不得使用铁丝穿底支模。
方式：支撑在沉箱两侧梁面上的木枋要双排，不得采用单木枋。
先浇捣沉箱底板，待底板砼浇捣完成后1~1.5小时再
包角形式。
×
√
墙加固剪力墙阴角部位采用碰角形式，阴角位置加竖向钢管木方做加强处理。
标准柱的
加固
自楼面上30CM内设置第一道加固螺杆，往上不得大于
至梁底。
墙、柱模在根部留设清扫口（
则必须在梁、柱交接处留设清扫口
标准
调直
墙体侧向支撑采用单面拉顶结合形式调平调值；同时采用水准仪进行
模板标高及水平度控制。
楼梯
模
楼梯采用封闭式支模方式，成型效果好。
碧桂园的SSGF工法碧桂园的“SSGF”工法近几天，关于碧桂园建筑施工采用的新建造技术，引起业界轰动。
这是继万科住宅工业化后，碧桂园率先在东莞茶园项目实施了新的建造体系，碧桂园称该套体系为“SSGF”工法。
该建造体系不但让建筑质量更好了，速度更快了，在节约工期及管理成本上也更低了。
一、花园工地经过实地考察发现，果然是高科技，工地现场操作环节干净整洁美观，建筑毛坯墙体表面光滑平整，让客户赞叹不已，体会到这就是传说中的“花园工地”。
与传统意义上的工地现场差别巨大，这些标签将很好的提升碧桂园在客户心中的形象。
二、为什么这个建筑工地如此与众不同？视频，设置自动洗车槽、降尘系统、广播系统等打造安全整洁的作业环境。
手机安装APP，可随时远程监控，工地信息一目了然。
据碧桂园莞深区域新建造体系负责人唐务生介绍，项目采用了碧桂园最新的SSGF新建造技术成套工法，经过铝模及结构拉缝技术，实现全混凝土现浇外墙体系，主体结构一次浇筑成型，让建造房屋也像3D打印一样，免除外墙二次结构和内外抹灰，实现结构自防水，减少外墙、窗边渗漏等质量隐患。
内墙大量使用预制间隔板，让砌砖、抹灰工序成为历史；厨卫间隔墙专门使用的陶瓷墙板，质量只有水的三分之二重，却有着出众的防水和隔热功能；施工现场各种标识清晰，扫描二维码还能够了解建材情况，实现“产品溯源”。
三、什么是SSGF新建造技术？这套系统的工法有什么过人之处？碧桂园全新SSGF新建造技术成套工法，该工法运用包括附着式爬架、铝合金模板、全现浇混凝土外墙、高精度地面、楼层截水系统、预制墙板、整体卫浴、高压水枪拉毛、自愈合防水、预制PC构件、PVC墙纸、全穿插施工等12项核心工艺。
1、从根本上解决了房子防渗漏、防裂问题房子空鼓、开裂、漏水，一直是建筑行业的弊病，不但建造者对此痛之欲绝，对业主来说，在收房、入住过程中遇到这些问题也是颇为烦恼。
碧桂园采用SSGF新建造技术成套工法，以优于传统建造技术的作业方式，匠心精锻毫米级产品品质，打造高科技现代住宅。
碧桂园统一工法样板指引在巡查过程中发现全国各项目的工法样板做法差别较大，水平参差不齐。
例如许多施工单位采取每一个工序做一个小样板的方式，结果工法样板展示区显得杂乱，而且所展示工序也不够全面。
为解决该种混乱情况，由我部门牵头将施工现场中各种工序的工法样板统一并在全国各项目推行，以保证工法样板做法基本接近，达到全国统一标准，统一管理的要求。
一、工法样板设置要求：1、各施工单位可选取一栋别墅或者一层洋房集中设置工法样板，若施工场地具备条件，也可以搭设临时工棚并在内部设置工法样板，杜绝样板分散设置的情况（请根据现场具体情况参考图1设置）。
另外，工法样板区还需预留足够位置放置后续新增加的工法样板。
2、若部分工序无法在同一楼层中设置时，可单独制作小样板，但必须放置在该工法样板区内。
（例如屋面工法样板无法在屋面设置时，可参考图2设置；如洋房沉降缝处理工法样板，可参考可参考图3设置；电箱、线管工法样板可参考可参考图4设置。
）3、每个样板均需设置资料版，详细讲解工序技术要求和相关施工、验收规范。
（可参考图5设置）3、外判施工单位均须以设置工法样板，腾越建筑公司可根据实际情况由腾越公司地区分公司牵头，选取一家施工队设置工法样板或者每家施工队均设置工法样板。
图1图2图3图4图5二、工法样板内容要求：1、砌体样板：需包含砌体灰缝平直、灰缝勾缝、底砖砌筑、顶砖砌筑、施工洞口、拉结筋设置等工法样板。
（请参考图6、图7设置）2、内墙抹灰样板：需包含基底处理、灰饼、交界处钢丝网、抹灰层、表面玻纤网、阳角护角等工法样板。
（请参考图8设置）3、外墙抹灰样板：需包含基底处理、灰饼、抹灰层、防水层、保温层（根据具体图纸设置）、抗裂砂浆（根据具体图纸设置）、饰面层（根据具体图纸设置，若是外墙喷涂时要分层设置）等工法样板。
（请参考图9设置）4、平屋面样板：需包含找平层、防水层、保温层、保护层、饰面层等工法样板。
（请参考图10、图11设置）5、卫生间样板：需包含卫生间翻边、找平层、防水层及上翻、保护层、卫生间管线布置、管井砌筑、盖板层、地面及墙面铺贴层、地漏等工法样板。
碧桂园精装修工程施工工艺和质量标准文件排版存档编号：[UYTR-OUPT28-KBNTL98-UYNN208]工程质量技术标准3：装修工程施工工艺和质量标准目录一、编制说明由集团工程管理中心工程管理部编制的《碧桂园集团住宅装修工程施工工艺和质量标准》，是根据：1.《建筑装饰装修工程质量验收规范》GB 50210-2001;2.《住宅装饰装修工程施工规范》GB 50327-2001;3.《建筑地面工程施工质量验收规范》GB 50209-2010;4.《建筑装饰装修工程施工质量标准》ZJQ00-SG-021-2006;5.《建筑涂料工程施工及验收规程》JGJ/T29-2003;结合碧桂园集团装修工程实际情况综合编制而成。
试行期间，工程管理中心收集、整理各方意见，调整成熟后出正式版。
二、装修工程施工工艺和质量标准1. 吊顶工程轻钢龙骨吊顶工程2．天花造型部分（包括跌级、灯槽、弧面、拱型）采用阻燃木骨架、阻燃夹板；3．金属预埋件，钢筋吊杆、型钢吊杆应进行防锈处理，木吊杆、木龙骨、木饰面必须进行防潮、防腐、防蛀、防火处理；4．安装龙骨前，应按设计要求对房间净高、洞口标高和吊顶内管道、设备及其支架的标高进行交接检验；5．根据吊顶的设计标高在四周墙上弹线，并进行龙骨排版弹线，位置准确清晰；6．主龙骨间距：小于，主龙骨与墙体间距不得大于300mm，主龙骨连接处应增设吊杆加强；7．主龙骨吊点间距应小于，吊杆应通直，距主龙骨端部距离不得超过300mm，当吊杆与设备相遇时，应调整吊点构造或增设吊杆；8．次龙骨间距不得大于600mm，在潮湿地区和场所，间距宜为300—400mm，相邻的次龙骨应错开连接；9．吊顶应按房间短向跨度的1‰—3‰起拱；10．吊杆应通直，当吊杆长度大于时，应设置反支撑；11．重型灯具、电扇及其他重型设备严禁安装在吊顶工程的龙骨上；12. 饰面板安装前必须进行隐蔽工程验收，完成吊顶内管道和设备的调试和验收；13. 安装双层面板时，上下层板的接通应错开，不得再同一根龙骨上接缝。
1 轻钢龙骨吊顶工程施工要点：1．天花造型部分（包括跌级、灯槽、弧面、拱型）采用阻燃木骨架、阻燃夹板；2．金属预埋件，钢筋吊杆、型钢吊杆应进行防锈处理，木吊杆、木龙骨、木饰面必须进行防潮、防腐、防蛀、防火处理；3．安装龙骨前，应按设计要求对房间净高、洞口标高和吊顶内管道、设备及其支架的标高进行交接检验；4．主龙骨间距：小于，主龙骨与墙体间距不得大于300mm，主龙骨连接处应增设吊杆加强；5．主龙骨吊点间距应小于，吊杆应通直，距主龙骨端部距离不得超过300mm，当吊杆与设备相遇时，应调整吊点构造或增设吊杆；6．次龙骨间距不得大于600mm，在潮湿地区和场所，间距宜为300—400mm，相邻的次龙骨应错开连接；7．吊顶应按房间短向跨度的1‰—3‰起拱；8．吊杆应通直，当吊杆长度大于时，应设置反支撑；9．重型灯具、电扇及其他重型设备严禁安装在吊顶工程的龙骨上；10. 饰面板安装前必须进行隐蔽工程验收，完成吊顶内管道和设备的调试和验收；11. 板材应在自由状态下进行安装，固定时应从板的中间向板的四周固定；12. 纸面石膏板螺钉与板边距离：纸包边宜为10～15mm，切割边宜为15～20mm；水泥加压板螺钉与板边距离宜为8～15mm；13. 板周边钉距宜为150 ～170mm，板中钉距不得大于200mm，螺钉应进行防锈处理；14. 安装双层面板时，上下层板的接通应错开，不得再同一根龙骨上接缝，相邻两块板之间应错缝拼接安装；15．饰面板缝需进行防裂处理，板缝顺直、宽窄一致、两板间缝隙为均匀的4-7mm；16．不同材质交接处或板材间交接处采取防开裂措施。
质量标准：1．龙骨、吊杆、饰面板安装符合设计及规范要求，安装必须牢固，整体完好；2．饰面板表面平整洁净、色泽一致，吊顶无开裂、破损、翘曲、污垢等情况；3．饰面板上的灯具、烟感器、喷淋头、风口篦子等设备，位置合理、美观，套割尺寸准确、边缘整齐，与饰面板的交接应吻合、严密；4. 金属吊杆、龙骨的接缝均匀一致，角缝吻合，表面平整，无翘曲、锤印。
碧桂园质量验收标准引言碧桂园作为房地产开发商，在建筑质量方面一直秉承“质量第一、客户至上”的原则，致力于为客户提供优质的居住环境和舒适的居住体验。
为了确保开发项目的质量达到一定标准，我们特制订了《碧桂园质量验收标准》。
本标准涵盖了建筑结构、装修材料、设施设备、环境卫生等方面的要求，旨在为购房者提供一个可靠的质量保证，并提高开发项目的整体质量水平。
一、建筑结构1. 基础工程：建筑基础深度、地基处理、基础材料应符合国家标准，无水泥裂缝和渗水现象。
2. 主体结构：墙体、梁柱结构、屋面结构等应符合相关建筑设计规范，无裂缝和变形，混凝土表面平整、光滑。
3. 外墙保温：外墙保温材料应符合相关标准，保温效果良好，无渗水现象。
4. 防水工程：卫生间、厨房等易渗水区域应进行专业防水处理，无渗水现象。
5. 窗户、门窗：窗户应符合设计要求，无漏风、漏水现象，门窗结构牢固，开闭顺畅。
二、装修材料1. 地板：地板材料应选用品质优良，无开裂、起泡等现象，平整、美观。
2. 墙面：墙面装饰材料应平整、牢固，无开裂、脱落现象。
3. 天花板：天花板装饰材料应安装牢固、平整、无开裂、渗水现象。
4. 厨房、卫生间：水槽、浴缸、马桶等卫生洁具应牢固、无漏水、渗漏现象。
5. 厨房设施：燃气灶、抽油烟机、洗碗机等设施应正常使用，无渗漏、漏气现象。
三、设施设备1. 厨卫设施：水管、燃气管道、电线等设施应符合国家标准，无漏水、漏气、跑电现象。
2. 电梯：电梯应符合相关安全规范，运行平稳、安全可靠。
3. 供暖、空调：供暖设备、空调设备应正常使用，无漏水、漏气、漏电现象。
4. 消防设施：楼道消防栓、灭火器等设施齐全、正常使用，消防通道畅通无阻。
四、环境卫生1. 小区环境：小区内道路、绿化带、停车场等环境整洁、无污染。
2. 卫生设施：楼梯间、电梯间、垃圾处理间等公共区域干净、无异味，无垃圾堆放现象。
3. 绿化景观：绿化植物应健康、无病虫害，绿化景观完整美观。
