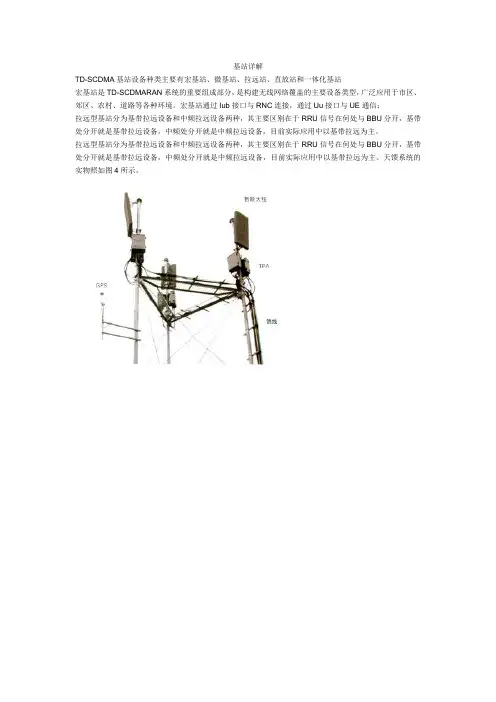

基站详解
TD-SCDMA基站设备种类主要有宏基站、微基站、拉远站、直放站和一体化基站
宏基站是TD-SCDMARAN系统的重要组成部分，是构建无线网络覆盖的主要设备类型，广泛应用于市区、郊区、农村、道路等各种环境。
宏基站通过Iub接口与RNC连接，通过Uu接口与UE通信；
拉远型基站分为基带拉远设备和中频拉远设备两种，其主要区别在于RRU信号在何处与BBU分开，基带处分开就是基带拉远设备，中频处分开就是中频拉远设备，目前实际应用中以基带拉远为主。
拉远型基站分为基带拉远设备和中频拉远设备两种，其主要区别在于RRU信号在何处与BBU分开，基带处分开就是基带拉远设备，中频处分开就是中频拉远设备，目前实际应用中以基带拉远为主。
天馈系统的实物照如图4所示。
基站BBU、RRU、AAU基站即公用移动通信基站是无线电台站的一种形式，是指在一定的无线电覆盖区中，通过移动通信交换中心，与移动电话终端之间进行信息传递的无线电收发信电台。
那么什么是宏基站、分布式基站、SDR基站、直放站呢？一、宏基站宏基站是指通信运营商的无线信号发射基站，宏基站覆盖距离大，一般在35Km，适用于郊区话务量比较分散的地区，全向覆盖，功率较大，微基站多用于城市内，覆盖距离小，一般1-2km，定向覆盖，微微型基站多用于市区热点补盲覆盖，一般发射功率很小，覆盖距离500m或更小。
宏站的设备功率一般为4-10W，换算成无线信号比值就是36-40dBm，加上基站覆盖天线的增益20dBi就是56-60dBm。
如果就这样的功率照射在人的身上谁都受不了，准保成烤肉。
但是在我们生活的范围中有很多的空气、尘埃、各种声音和各种各样的物体，他们可以阻挡掉很多的电磁辐射，所以当大功率的电磁波从基站天线发射出来后到我们的身边的时候已经变得很弱。
二、分布式基站分布式基站是新一代用于完成网络覆盖的现代化产品。
其特点主要是将射频处理单元和传统宏基站基带处理单元分离的同时又通过光纤连接，分布式基站结构的核心概念就是把传统宏基站基带处理单元（BBU）和射频处理单元（RRU）分离，二者通过光纤相连。
在网络部署时，将基带处理单元与核心网、无线网络控制设备集中在机房内，通过光纤与规划站点上部署的射频拉远单元进行连接，完成网络覆盖，从而降低建设维护成本、提高效率。
分布式基站把传统的宏基站设备按照功能划分为两个功能模块，其中把基站的基带、主控、传输、时钟等功能集成在一个称为基带单元BBU(Base Band Unit)的模块上，基带单元体积小、安装位置非常灵活；把收发信机、功放等中射频集成在另外一个称为远端射频模块上，射频单元RRU(Remote Radio Unit)安装在天线端。
射频单元与基带单元之间通过光纤连接，形成全新的分布式基站解决方案。
移动通信基站知识移动通信基站知识1.简介移动通信基站是一种无线通信设备，用于提供无线通信服务，使用户能够在移动环境下进行语音通话、短信、数据传输等。
基站通常由天线、射频传输系统、信号处理系统等组成。
2.基站类型2.1 宏基站宏基站用于覆盖较大的区域，提供广播信号和宽带接入服务，通常安装在高楼建筑物上或者山顶等高地。
2.2 微基站微基站是一种小型基站，常用于室内覆盖或者人口密集的地区。
微基站主要通过光纤传输信号，扩展了宏基站的覆盖范围，提供更快速和稳定的网络连接。
2.3 蜂窝基站蜂窝基站是一种按照六边形的形状布置的基站网络，通过多个基站互相衔接，形成覆盖范围广泛的通信网络。
蜂窝基站采用频率复用技术，可以提供更高的通信容量和更好的网络覆盖。
3.基站组成3.1 天线系统天线系统用于接收和发送无线信号，将信号转换为电信号或者将电信号转换为无线信号。
天线系统通常由多个天线单元组成，根据不同的通信标准和频段进行设计。
3.2 射频传输系统射频传输系统用于将天线系统接收到的信号进行放大、滤波和调制处理，然后通过传输介质（光纤、同轴电缆等）将信号传输到信号处理系统。
3.3 信号处理系统信号处理系统是基站的核心部分，用于处理和管理方式信号。
它包括信号处理器、基带处理器、解调器等组件，负责将输入的信号进行解码、编码、信号调整等处理。
4.基站功能4.1 信号覆盖基站的主要功能是提供广泛的信号覆盖范围，确保用户在通信服务范围内获得良好的信号质量和通信体验。
4.2 频谱管理基站通过频谱管理，对不同的通信频段进行分配和利用，确保网络通信的质量和容量。
4.3 数据传输基站支持数据传输功能，可以通过无线网络连接互联网，提供语音通话、短信、数据传输、视频通话等多种服务。
4.4 安全管理基站具备对通信数据进行加密和解密的能力，保护用户的通信隐私和网络安全。
4.5 电源管理基站需要提供稳定的电源供应，通常会采用备用电源和自动切换系统，确保基站能够持续运行。

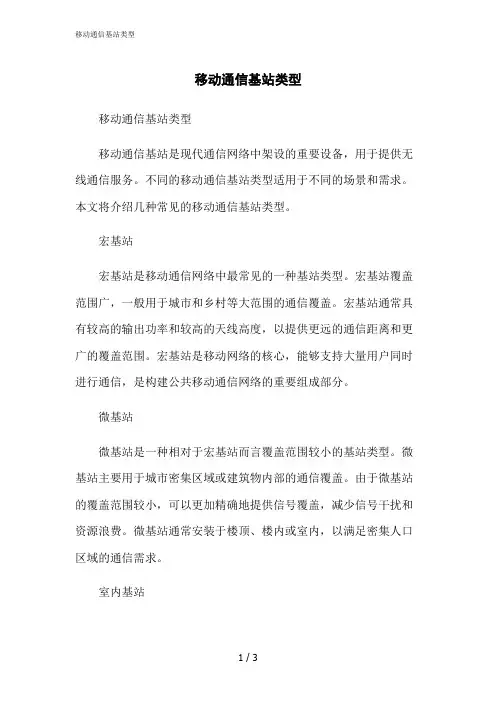

移动通信基站类型移动通信基站类型移动通信基站是现代通信网络中架设的重要设备，用于提供无线通信服务。
不同的移动通信基站类型适用于不同的场景和需求。
本文将介绍几种常见的移动通信基站类型。
宏基站宏基站是移动通信网络中最常见的一种基站类型。
宏基站覆盖范围广，一般用于城市和乡村等大范围的通信覆盖。
宏基站通常具有较高的输出功率和较高的天线高度，以提供更远的通信距离和更广的覆盖范围。
宏基站是移动网络的核心，能够支持大量用户同时进行通信，是构建公共移动通信网络的重要组成部分。
微基站微基站是一种相对于宏基站而言覆盖范围较小的基站类型。
微基站主要用于城市密集区域或建筑物内部的通信覆盖。
由于微基站的覆盖范围较小，可以更加精确地提供信号覆盖，减少信号干扰和资源浪费。
微基站通常安装于楼顶、楼内或室内，以满足密集人口区域的通信需求。
室内基站室内基站是一类专门为室内环境设计的基站类型。
室内基站主要用于各种建筑物内部，如办公楼、商场、医院等地方。
相比其他类型的基站，室内基站更注重室内环境的信号覆盖稳定性和容量扩展性。
室内基站可以提供更强的信号覆盖和更佳的通信质量，确保用户在室内也能获得良好的无线通信体验。
铁塔基站铁塔基站是将基站设备安装于高塔上的一种基站类型。
铁塔基站通常用于郊区、山区、乡村等地形复杂的地区，以获取更好的信号传播效果。
铁塔基站的设备可以安装在高塔上，提高天线的高度和信号覆盖范围，增强信号的穿透性，保证用户在复杂地形下的通信质量。
移动基站移动基站是一种可以随着交通工具的移动而进行布置的基站类型。
移动基站一般用于应急通信、特殊活动、野外勘探等需要临时性通信覆盖的场景。
移动基站通常采用车载或船载等形式，可以在需要的地方快速搭建通信网络，为相关人员提供即时高效的通信服务。
以上介绍了几种常见的移动通信基站类型，包括宏基站、微基站、室内基站、铁塔基站和移动基站。
不同的基站类型适用于不同的通信需求和环境场景。
在实际的移动通信网络部署过程中，根据不同地区和需求，可以灵活选择合适的基站类型，以提供稳定、高效的无线通信服务。

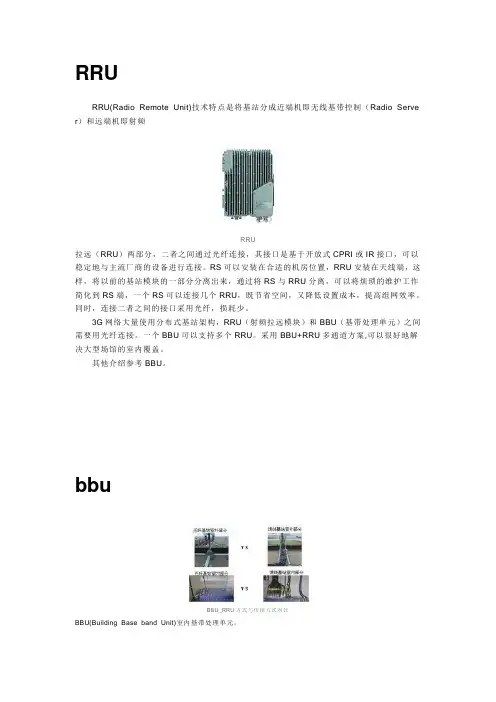

RRURRU(Radio Remote Unit)技术特点是将基站分成近端机即无线基带控制（Radio Serve r）和远端机即射频RRU拉远（RRU）两部分，二者之间通过光纤连接，其接口是基于开放式CPRI或IR接口，可以稳定地与主流厂商的设备进行连接。
RS可以安装在合适的机房位置，RRU安装在天线端，这样，将以前的基站模块的一部分分离出来，通过将RS与RRU分离，可以将烦琐的维护工作简化到RS端，一个RS可以连接几个RRU，既节省空间，又降低设置成本，提高组网效率。
同时，连接二者之间的接口采用光纤，损耗少。
3G网络大量使用分布式基站架构，RRU（射频拉远模块）和BBU（基带处理单元）之间需要用光纤连接。
一个BBU可以支持多个RRU。
采用BBU+RRU多通道方案,可以很好地解决大型场馆的室内覆盖。
其他介绍参考BBU。
bbuBBU_RRU方式与传统方式对比BBU(Building Base band Unit)室内基带处理单元。
3G网络大量使用分布式基站架构，RRU（射频拉远模块）和BBU（基带处理单元）之间需要用光纤连接。
一个BBU可以支持多个RRU。
采用BBU+RRU多通道方案,可以很好地解决大型场馆的室内覆盖。
通常大型建筑物内部的层间有楼板，房间有墙壁，室内与室内用户之间有空间分割，BBU+RRU多通道方案就是利用这一特性。
对于超过10万平方米的大型体育场馆，可将看台划分为几个小区，每个小区设置几个通道，每个通道对应一面板状天线。
通常室内分布系统采用电缆的电分布方式，而BBU+RRU方案则采用光纤传输的分布方式。
基带BBU(Bui lding Baseband Unit室内基带处理单元)集中放置在机房，RRU(Remote Radio Unit远端射频模块)可安装至楼层，BBU与RRU之间采用光纤传输，RRU再通过同轴电缆及功分器(耦合器)等连接至天线，即主干采用光纤，支路采用同轴电缆。

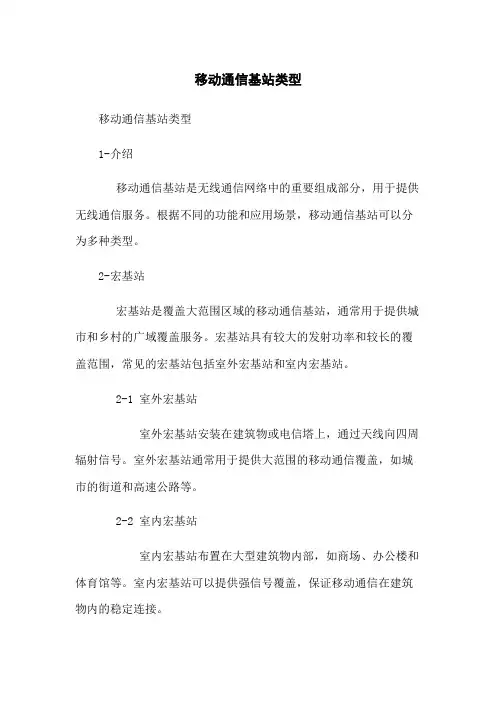

移动通信基站类型移动通信基站类型1-介绍移动通信基站是无线通信网络中的重要组成部分，用于提供无线通信服务。
根据不同的功能和应用场景，移动通信基站可以分为多种类型。
2-宏基站宏基站是覆盖大范围区域的移动通信基站，通常用于提供城市和乡村的广域覆盖服务。
宏基站具有较大的发射功率和较长的覆盖范围，常见的宏基站包括室外宏基站和室内宏基站。
2-1 室外宏基站室外宏基站安装在建筑物或电信塔上，通过天线向四周辐射信号。
室外宏基站通常用于提供大范围的移动通信覆盖，如城市的街道和高速公路等。
2-2 室内宏基站室内宏基站布置在大型建筑物内部，如商场、办公楼和体育馆等。
室内宏基站可以提供强信号覆盖，保证移动通信在建筑物内的稳定连接。
3-微基站微基站是用于覆盖较小范围的移动通信基站，常见的应用场景包括小区、写字楼和住宅区等。
微基站相对于宏基站来说，覆盖范围较小，但提供的信号质量更好。
4-室内分布系统（DAS）室内分布系统（DAS）是一种用于提供室内移动通信信号覆盖的解决方案。
通过布置多个基站设备和天线在建筑物内部形成覆盖网络，DAS可以提供高质量的移动通信服务，并解决室内覆盖不良的问题。
5-中继基站中继基站通常用于扩展现有移动通信网络的覆盖范围。
中继基站通过与主基站进行无线连接，将信号转发到远离主基站无法直接覆盖的区域，实现信号的延伸。
6-附件本文档涉及的附件包括：●图表：移动通信基站类型的示意图。
●数据表：各种类型基站的技术参数比较表。
●实例：不同类型基站在不同应用场景下的具体案例。
7-法律名词及注释●移动通信：指移动通信网络通过地面无线传输技术实现的移动通信服务。
●基站：指提供无线通信服务的设备和设施。
●覆盖范围：指基站信号能够覆盖的区域范围。
●发射功率：指基站向外发射的无线信号的功率。
●信号质量：指移动通信信号的强度和稳定性。

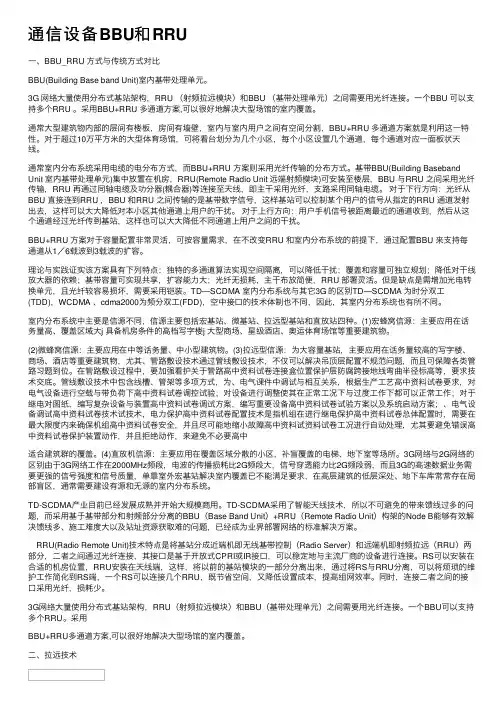

通信设备BBU和RRU⼀、BBU_RRU ⽅式与传统⽅式对⽐BBU(Building Base band Unit)室内基带处理单元。
3G ⽹络⼤量使⽤分布式基站架构，RRU （射频拉远模块）和BBU （基带处理单元）之间需要⽤光纤连接。
⼀个BBU 可以⽀持多个RRU 。
采⽤BBU+RRU 多通道⽅案,可以很好地解决⼤型场馆的室内覆盖。
通常⼤型建筑物内部的层间有楼板，房间有墙壁，室内与室内⽤户之间有空间分割，BBU+RRU 多通道⽅案就是利⽤这⼀特性。
对于超过10万平⽅⽶的⼤型体育场馆，可将看台划分为⼏个⼩区，每个⼩区设置⼏个通道，每个通道对应⼀⾯板状天线。
通常室内分布系统采⽤电缆的电分布⽅式，⽽BBU+RRU ⽅案则采⽤光纤传输的分布⽅式。
基带BBU(Building Baseband Unit 室内基带处理单元)集中放置在机房，RRU(Remote Radio Unit 远端射频模块)可安装⾄楼层，BBU 与RRU 之间采⽤光纤传输，RRU 再通过同轴电缆及功分器(耦合器)等连接⾄天线，即主⼲采⽤光纤，⽀路采⽤同轴电缆。
对于下⾏⽅向：光纤从BBU 直接连到RRU ，BBU 和RRU 之间传输的是基带数字信号，这样基站可以控制某个⽤户的信号从指定的RRU 通道发射出去，这样可以⼤⼤降低对本⼩区其他通道上⽤户的⼲扰。
对于上⾏⽅向：⽤户⼿机信号被距离最近的通道收到，然后从这个通道经过光纤传到基站，这样也可以⼤⼤降低不同通道上⽤户之间的⼲扰。
BBU+RRU ⽅案对于容量配置⾮常灵活，可按容量需求，在不改变RRU 和室内分布系统的前提下，通过配置BBU 来⽀持每通道从1／6载波到3载波的扩容。
理论与实践证实该⽅案具有下列特点：独特的多通道算法实现空间隔离，可以降低⼲扰；覆盖和容量可独⽴规划；降低对⼲线放⼤器的依赖；基带容量可实现共享，扩容能⼒⼤；光纤⽆损耗，主⼲布放简便，RRU 部署灵活。
但是缺点是需增加光电转换单元，且光纤较容易损坏，需要采⽤铠装。

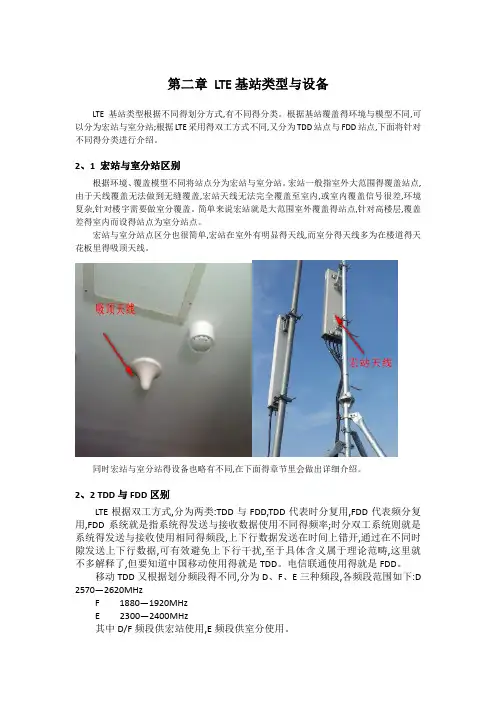

第二章LTE基站类型与设备LTE基站类型根据不同得划分方式,有不同得分类。
根据基站覆盖得环境与模型不同,可以分为宏站与室分站;根据LTE采用得双工方式不同,又分为TDD站点与FDD站点,下面将针对不同得分类进行介绍。
2、1 宏站与室分站区别根据环境、覆盖模型不同将站点分为宏站与室分站。
宏站一般指室外大范围得覆盖站点,由于天线覆盖无法做到无缝覆盖,宏站天线无法完全覆盖至室内,或室内覆盖信号很差,环境复杂,针对楼宇需要做室分覆盖。
简单来说宏站就是大范围室外覆盖得站点,针对高楼层,覆盖差得室内而设得站点为室分站点。
宏站与室分站点区分也很简单,宏站在室外有明显得天线,而室分得天线多为在楼道得天花板里得吸顶天线。
同时宏站与室分站得设备也略有不同,在下面得章节里会做出详细介绍。
2、2 TDD与FDD区别LTE根据双工方式,分为两类:TDD与FDD,TDD代表时分复用,FDD代表频分复用,FDD系统就是指系统得发送与接收数据使用不同得频率;时分双工系统则就是系统得发送与接收使用相同得频段,上下行数据发送在时间上错开,通过在不同时隙发送上下行数据,可有效避免上下行干扰,至于具体含义属于理论范畴,这里就不多解释了,但要知道中国移动使用得就是TDD。
电信联通使用得就是FDD。
移动TDD又根据划分频段得不同,分为D、F、E三种频段,各频段范围如下:D 2570—2620MHzF 1880—1920MHzE 2300—2400MHz其中D/F频段供宏站使用,E频段供室分使用。
频段划分得含义就是,在划分得这些频段区间,供LTE 4G业务使用2、3 基站基本设备介绍上面介绍了基站得分类,不同类型得基站需要得设备各不相同,下面将对所有设备进行介绍,下表列举了不同类型基站设备配置。
基站设备一般包括:主系统模块FSMF,系统拓展模块FBBA,电源模块DCDU,传输模块FTIF,时钟盒,RRU,GPS,天线等。
本节将对这些模块做出详细介绍。
中兴通讯TD-SCDMA“光纤到塔顶”建网方案灵活高效快速泰尔网2006-07-28 00:01:29 来源 [ 人民邮电报 ]TD-SCDMA在实际应用的问题，其中在机房选址、施工、灵活组网等方面存在不便，不仅影响到工期，更重要的是将直接导致网络CAPEX和OPEX的增加。
因此，解决上述问题将是网络建设的关键因素。
“光纤到塔顶”方案正是基于中兴在无线技术和市场多年研究积累的成果，为解决上述问题而推出的。
“光纤到塔顶”原理及实现“光纤到塔顶”方案，其核心思想是将基站的基带部分和射频部分分开，射频部分可以灵活地放置在室内或室外；在机房大楼集中放置基站的基带共享资源池（即BBU），使用光纤连接基带池与分布于城市中的射频拉远单元（即RRU）。
该方案具有集中部署网络容量、分布式无线覆盖、施工简便、成本低的优势。
“光纤到塔顶”方案特点如下：●BBU和RRU采用光纤连接，施工更方便、快速；●组网可采用BBU和RRU一对一、一对多方式，分区、分层覆盖，组网灵活；●系列化基站中的室外型BBU、RRU内置电源、传输，不用专门的机房；●根据实际需求，可采用不同容量的BBU、RRU，宏蜂窝、微蜂窝覆盖。
“光纤到塔顶”——经济、快速建网减少馈线，方便施工。
TD采用智能天线技术，三扇区配置时基站到塔顶的连接馈线达到28根，这样大大增加了机房施工和维护的难度；同时对机房选取的要求更高，由于施工和馈线损耗问题，机房的选取要求尽量靠近天面，使得原有的机房不能使用，机房选址难度加大。
采用BBU+RRU的“光纤到塔顶”方案，RRU可以放置在天面，BBU和RRU之间采用光纤连接，传播数字基带信号，由BBU完成基带信号的处理，由RRU实现射频处理和信号放大功能。
此方案优势在于：首先由机房到天面的连接由1根光缆代替了原来的28根馈缆，施工更加简便、快捷；其次，机房选取不受限制，机房可以位于大楼的底层；最后，光纤的铺设对机房及周边环境的影响也更小。

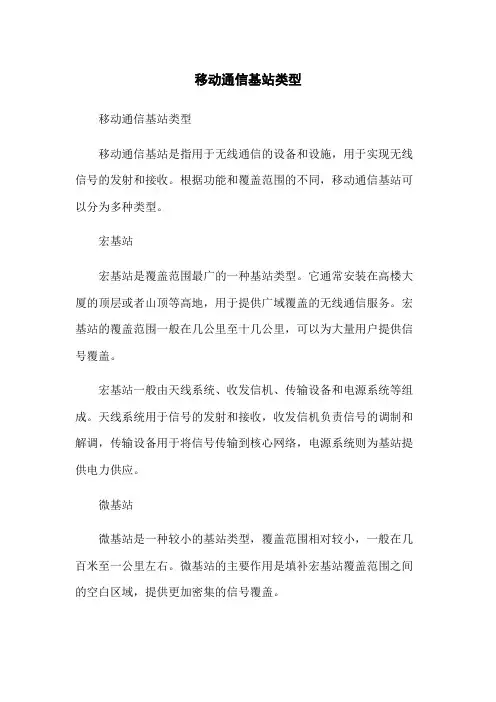

移动通信基站类型移动通信基站类型移动通信基站是指用于无线通信的设备和设施，用于实现无线信号的发射和接收。
根据功能和覆盖范围的不同，移动通信基站可以分为多种类型。
宏基站宏基站是覆盖范围最广的一种基站类型。
它通常安装在高楼大厦的顶层或者山顶等高地，用于提供广域覆盖的无线通信服务。
宏基站的覆盖范围一般在几公里至十几公里，可以为大量用户提供信号覆盖。
宏基站一般由天线系统、收发信机、传输设备和电源系统等组成。
天线系统用于信号的发射和接收，收发信机负责信号的调制和解调，传输设备用于将信号传输到核心网络，电源系统则为基站提供电力供应。
微基站微基站是一种较小的基站类型，覆盖范围相对较小，一般在几百米至一公里左右。
微基站的主要作用是填补宏基站覆盖范围之间的空白区域，提供更加密集的信号覆盖。
微基站一般安装在建筑物内部或者街道上的灯杆、电线杆等位置上。
它的功能和构成与宏基站类似，但是尺寸更小，功率更低。
微基站可以通过光纤或者无线链路与核心网络连接，实现用户信号的传输。
室内小基站室内小基站是专门用于提供室内信号覆盖的一种基站类型。
由于建筑物的隔离墙和楼层之间的阻隔作用，室内信号往往无法通过宏基站或者微基站覆盖到每个房间。
室内小基站通过安装在建筑物内部的天线系统，为用户提供稳定的室内信号覆盖。
室内小基站通常安装在大型商场、办公楼、宾馆等高人流量场所。
它的功能与宏基站或者微基站相似，但是覆盖范围更小，一般在几十米至一百多米。
由于室内环境的特殊性，室内小基站还需要考虑信号漫游和干扰等问题。
车载基站车载基站是一种安装在车辆上的基站设备，主要用于提供移动通信服务。
车载基站通常安装在公交车、出租车、警车等特定车辆上，以实时更新车辆位置并提供相关服务。
车载基站的功能和构成与微基站类似，但是具有更高的移动性和灵活性。
它通常配备了车载终端设备，通过车辆自身的动力源或者电池供电，实现车辆移动时的无线通信服务。
以上是常见的移动通信基站类型，每种基站类型都有自己的特点和适用场景。
移动通信基站知识移动通信基站知识1. 概述移动通信基站是移动通信系统中的重要组成部分，它负责无线信号的传输和接收，使得方式用户能够进行通信。
移动通信基站的技术和知识对于了解移动通信系统的原理和运作方式至关重要。
2. 基站分类移动通信基站可以根据不同的标准和技术进行分类。
根据通信标准的不同，基站可以分为2G、3G、4G和5G基站；根据覆盖范围的不同，基站可以分为宏基站、微基站和室内分布系统。
2.1 2G、3G、4G和5G基站2G基站是第二代移动通信技术的代表，使用的通信标准为GSM 或CDMA。
3G基站使用的是第三代移动通信技术，通信标准为WCDMA 或CDMA2000。
4G基站采用的是第四代移动通信技术，通信标准为LTE。
5G基站是第五代移动通信技术的基站，通信标准为5G NR。
2.2 宏基站、微基站和室内分布系统宏基站是用来覆盖广阔区域的基站，通常安装在高大的建筑物上或山顶。
微基站是指用于增加覆盖区域内容量的基站，通常安装在街道灯杆等低矮建筑上。
室内分布系统是指用于提供室内通信覆盖的基站，通常安装在建筑物的内部。
3. 基站组成移动通信基站由多个组件和设备组成，它们共同协作实现基站的功能。
3.1 天线天线是基站的重要组成部分，用于接收和发射无线信号。
基站通常配备多个天线，以提供更好的覆盖范围和信号质量。
天线类型有分向式天线、扇形天线等。
3.2 基带处理单元（BBU）基带处理单元负责处理数字信号，并进行调制解调、信号解析等功能。
BBU通常安装在室内，与无线单元进行连接。
3.3 无线单元（RRU）无线单元负责将数字信号转换为射频信号，并传输到天线进行发射。
无线单元通常安装在室外，与BBU进行连接。
3.4 传输设备传输设备用于将基站与核心网络进行连接，包括光纤、微波设备等。
3.5 电源系统电源系统为基站提供电力供应，包括备用电源、蓄电池等。
3.6 网络管理系统网络管理系统用于对基站进行远程管理和监控，可以实时监测基站的运行状态、信号质量等信息。
第二章L T E基站设备与站型分类第二章 LTE基站类型与设备LTE基站类型根据不同的划分方式，有不同的分类。
根据基站覆盖的环境和模型不同，可以分为宏站和室分站；根据LTE采用的双工方式不同，又分为TDD站点和FDD站点，下面将针对不同的分类进行介绍。
2.1 宏站和室分站区别根据环境、覆盖模型不同将站点分为宏站与室分站。
宏站一般指室外大范围的覆盖站点，由于天线覆盖无法做到无缝覆盖，宏站天线无法完全覆盖至室内，或室内覆盖信号很差，环境复杂，针对楼宇需要做室分覆盖。
简单来说宏站是大范围室外覆盖的站点，针对高楼层，覆盖差的室内而设的站点为室分站点。
宏站和室分站点区分也很简单，宏站在室外有明显的天线，而室分的天线多为在楼道的天花板里的吸顶天线。
同时宏站和室分站的设备也略有不同，在下面的章节里会做出详细介绍。
2.2 TDD和FDD区别LTE根据双工方式，分为两类：TDD和FDD，TDD代表时分复用，FDD 代表频分复用，FDD系统是指系统的发送和接收数据使用不同的频率；时分双工系统则是系统的发送和接收使用相同的频段，上下行数据发送在时间上错开，通过在不同时隙发送上下行数据，可有效避免上下行干扰，至于具体含义属于理论范畴，这里就不多解释了，但要知道中国移动使用的是TDD。
电信联通使用的是FDD。
移动TDD又根据划分频段的不同，分为D、F、E三种频段，各频段范围如下：D 2570—2620MHzF 1880—1920MHzE 2300—2400MHz其中D/F频段供宏站使用，E频段供室分使用。
频段划分的含义是，在划分的这些频段区间，供LTE 4G业务使用2.3 基站基本设备介绍上面介绍了基站的分类，不同类型的基站需要的设备各不相同，下面将对所有设备进行介绍，下表列举了不同类型基站设备配置。
基站设备一般包括：主系统模块FSMF，系统拓展模块FBBA，电源模块DCDU，传输模块FTIF，时钟盒，RRU，GPS，天线等。
LTE基站⼊门基站设备与配置LTE基站⼊门基站设备与配置⽬录1 LTE基站概述 .............................................1.1 基站概念 ...........................................1.2 基站室外设备 .......................................1.3 基站室内设备 .......................................2 LTE基站类型与设备 .......................................2.1 宏站和室分站区别...................................2.2 TDD和FDD区别 .....................................2.3 基站基本设备介绍...................................2.3.1室内基带处理单元 BBU.........................2.3.2电源模块 DCDU ................................2.3.3时钟盒 .......................................2.3.4 GPS..........................................2.3.5远端射频模块RRU..............................2.3.6天线 .........................................3 TDD与FDD站点配置 .......................................3.1 TDD站点介绍 .......................................3.1.1 D频段宏站介绍 ...............................3.1.2 F频段宏站介绍 ...............................3.1.3 TDD室分站点 .................................3.2 FDD站点介绍 .......................................3.2.1 FDD宏站介绍 .................................3.2.2 FDD室分站点 .................................3.3 FISH站点介绍 ......................................1 LTE基站概述1.1 基站概念基站是移动通信中组成蜂窝⼩区的基本单元，主要完成移动通信⽹和移动通信⽤户之间的通信和管理功能，从狭义上就可以把基站理解成⼀种⽆线电收发信电台。
5g基站基带单元随着全球5G网络建设的不断推进，5G基站基带单元（BBU）作为5G无线网络的核心部分，引起了广泛关注。
本文将从5G基站基带单元的概述、关键技术、应用场景、发展趋势以及我国在5G基站基带单元领域的进展等方面进行详细介绍。
一、5G基站基带单元的概述5G基站基带单元（BBU）是5G无线网络中的关键设备，主要负责处理无线信号的基带处理任务。
与4G基站类似，5G基站也分为基带单元（BBU）和射频单元（RRU）。
但不同于4G基站的是，5G基站基带单元在技术上具有更高的集成度、更低的功耗和更小的体积，以适应5G网络大规模部署的需求。
二、5G基站基带单元的关键技术1.大规模MIMO技术：5G基站基带单元采用大规模MIMO技术，通过在同一时间内传输多个数据流，实现更高的频谱效率和更高的网络吞吐量。
2.波束赋形技术：通过对天线阵列进行波束赋形，5G基站基带单元可以实现更高的信号指向性和更低的信号干扰，从而提高网络性能。
3.网络切片技术：5G基站基带单元支持网络切片技术，可以根据不同业务场景和需求，灵活分配网络资源，实现个性化定制网络。
4.边缘计算技术：5G基站基带单元具备边缘计算能力，可实时处理大量数据，降低延迟，提高用户体验。
三、5G基站基带单元的应用场景5G基站基带单元广泛应用于城市、乡村、交通枢纽等各类场景，为用户提供高速、低延迟、高容量的无线网络服务。
此外，5G基站基带单元还可应用于工业互联网、智能交通、智能医疗等领域，助力我国数字化经济发展。
四、5G基站基带单元的发展趋势1.更高集成度：未来5G基站基带单元将实现更高程度的集成，减小体积，降低功耗，便于部署和维护。
2.更智能的网络管理：5G基站基带单元将具备更强大的网络管理能力，实现自动优化、自我修复和智能调整，提高网络性能。
3.更多的应用场景：随着5G技术的不断成熟，5G基站基带单元将应用于更广泛的场景，满足多样化的需求。
五、我国在5G基站基带单元领域的进展我国在5G基站基带单元领域取得了显著成果，华为、中兴等企业在5G 基站基带单元研发和产业化方面取得了重要突破。
bbuBBU_RRU方式与传统方式对比BBU(Building Base band Unit)室内基带处理单元。
3G网络大量使用分布式基站架构，RRU（射频拉远模块）和BBU（基带处理单元）之间需要用光纤连接。
一个BBU可以支持多个RRU。
采用BBU+RRU多通道方案,可以很好地解决大型场馆的室内覆盖。
通常大型建筑物内部的层间有楼板，房间有墙壁，室内与室内用户之间有空间分割，BBU+RRU多通道方案就是利用这一特性。
对于超过10万平方米的大型体育场馆，可将看台划分为几个小区，每个小区设置几个通道，每个通道对应一面板状天线。
通常室内分布系统采用电缆的电分布方式，而BBU+RR U方案则采用光纤传输的分布方式。
基带BBU(Building Bas eband Unit室内基带处理单元)集中放置在机房，RRU(Rem ote Radio Unit远端射频模块)可安装至楼层，BBU与RRU 之间采用光纤传输，RRU再通过同轴电缆及功分器(耦合器)等连接至天线，即主干采用光纤，支路采用同轴电缆。
对于下行方向：光纤从BBU直接连到RRU，BBU和R RU之间传输的是基带数字信号，这样基站可以控制某个用户的信号从指定的RRU通道发射出去，这样可以大大降低对本小区其他通道上用户的干扰。
对于上行方向：用户手机信号被距离最近的通道收到，然后从这个通道经过光纤传到基站，这样也可以大大降低不同通道上用户之间的干扰。
BBU+RRU方案对于容量配置非常灵活，可按容量需求，在不改变RRU和室内分布系统的前提下，通过配置BBU来支持每通道从1／6载波到3载波的扩容。
理论与实践证实该方案具有下列特点：独特的多通道算法实现空间隔离，可以降低干扰；覆盖和容量可独立规划；降低对干线放大器的依赖；基带容量可实现共享，扩容能力大；光纤无损耗，主干布放简便，RRU部署灵活。
但是缺点是需增加光电转换单元，且光纤较容易损坏，需要采用铠装。
TD—SCDMA室内分布系统与其它3G的区别TD—SCDMA 为时分双工(TDD)，WCDMA、cdma2000为频分双工(FDD)，空中接口的技术体制也不同，因此，其室内分布系统也有所不同。
LTE基站类型与设备LTE基站类型根据不同的划分方式，有不同的分类。
根据基站覆盖的环境和模型不同，可以分为宏站和室分站；根据LTE采用的双工方式不同，又分为TDD站点和FDD站点，下面将针对不同的分类进行介绍。
2.1 宏站和室分站区别根据环境、覆盖模型不同将站点分为宏站与室分站。
宏站一般指室外大范围的覆盖站点，由于天线覆盖无法做到无缝覆盖，宏站天线无法完全覆盖至室内，或室内覆盖信号很差，环境复杂，针对楼宇需要做室分覆盖。
简单来说宏站是大范围室外覆盖的站点，针对高楼层，覆盖差的室内而设的站点为室分站点。
宏站和室分站点区分也很简单，宏站在室外有明显的天线，而室分的天线多为在楼道的天花板里的吸顶天线。
同时宏站和室分站的设备也略有不同，在下面的章节里会做出详细介绍。
2.2 TDD和FDD区别LTE根据双工方式，分为两类：TDD和FDD，TDD代表时分复用，FDD代表频分复用，FDD系统是指系统的发送和接收数据使用不同的频率；时分双工系统则是系统的发送和接收使用相同的频段，上下行数据发送在时间上错开，通过在不同时隙发送上下行数据，可有效避免上下行干扰，至于具体含义属于理论范畴，这里就不多解释了，但要知道中国移动使用的是TDD。
电信联通使用的是FDD。
移动TDD又根据划分频段的不同，分为D、F、E三种频段，各频段范围如下：D 2570—2620MHzF 1880—1920MHzE 2300—2400MHz其中D/F频段供宏站使用，E频段供室分使用。
频段划分的含义是，在划分的这些频段区间，供LTE业务使用2.3 基站基本设备介绍上面介绍了基站的分类，不同类型的基站需要的设备各不相同，下面将对所有设备进行介绍，下表列举了不同类型基站设备配置。
基站设备一般包括：主系统模块FSMF，系统拓展模块FBBA，电源模块DCDU，传输模块FTIF，时钟盒，RRU，GPS，天线等。
本节将对这些模块做出详细介绍。
2.3.1 室内基带处理单元 BBU室内基带处理单元，也称BBU(Building Base band Unite)。
[求助]中兴的BTS 说的宏基站和BBU有什么区别
中兴的BTS 说的宏基站和BBU有什么区别，如果没有什么区别的话，为什么要先考虑用宏基站，而不是BBU，BBU体积小，功耗小，而和宏基站的功能一样，为什么不都用BBU呢？？？急求助！！！
查看完整版本: [求助]中兴的BTS 说的宏基站和BBU有什么区别
joesz 2009-3-5 18:06
容量:lol
gaosss 2009-3-5 20:48
BBU没有射频部分，必须配合射频部分使用，一般用于光纤拉远。
宏基站就方便多了，而且容量大，性价比高。
harynell 2009-3-5 21:16
BBU中兴基本上是免费送
从工程使用中来看，设计是不是有点问题，天馈线下到机柜里面全部从门缝里面，弯曲，怎么在机柜顶上没有预留接头？其次散热和防尘设计是不是也存在隐患？上面的灰尘很容易进去，散热孔很小，通风不畅。
kurientsage 2009-3-5 21:58
你很强～！
:loveliness:
lnpdit_ycs 2009-3-6 12:57
你也先看看资料在问这个问题啊。
两者的区别还是很大的啊。
厂家的资料上有很清楚的说明啊。
helloth56 2009-3-7 00:47
怎么就没用BBU 了？中兴现在主推的就是BBU+RRU
qface 2009-3-7 01:54
BBU+RRU室分，乡下站用的比较多。
sheolly 2009-3-7 01:56
虽然说成本低一些，感觉容量，覆盖，维护什么的都有局限性，纯属鸡肋
jxy 2009-3-7 12:10
了解一下,:handshake
qiuwenbo 2009-3-7 14:31
:lol 路过
jiangyouwen 2009-3-8 14:52
路过，看看，长长见识！
flyover 2009-3-8 19:21
在3G建设时期，貌似分布式基站才是建设的主体吧
Adam78 2009-3-8 19:38
TD因为智能天线的原因，分布式基站目前是唯一形式。
但是W和CDMA一半以上是一体化基站。
因为可靠性高，好维护。
jackeyche 2009-4-13 17:14
路过,顶下
linlong0575 2009-4-15 20:47
主要是容量的问题,BBU容量小,主要用于用户少地方,
zhaojmhw 2009-4-18 15:07
内部都是一样的，就是形式不同而已。
射频部分采用模块化的，可以插在机柜里。
基带部分都似乎一样的，由BBU完成。
zhoukai1977907 2009-7-27 13:38
学习下。
cdmatel 2009-7-27 14:55
呵呵，看来中兴的分布式基站还不为大家了解啊！刚刚培训完，我来解释一下哈，别砸我！
中兴BBU采用了uTCA架构，将基带部分完全单独出来，2U高度的单机架最大可支持36载扇，支持设备堆叠，提供12个连接射频单元的接口。
其射频部分也单独部署，叫做RRU，可支持1~8载波，单扇区。
从这段描述可以看出，BBU+RRU是为了解决技术革新后传统宏基站基带部分处理能力提升但机架限制了射频扩容的一个比较好的方案！并且据我了解，现在给国内供货的各个厂家都在主推分布式基站，可见未来网络发展分布式基站会成为一种趋势，尤其在网络向全IP方向逐渐演进的时候这种趋势会越来越明显。
但是，除了在一些特殊状况下，这种分布安装不太符合维护和施工人员的习惯，因此现在各个厂商出了基于分布式基站架构的宏基站，即在外形上将BBU和RRU放置在一个大机架内部，同时留有与其它射频单元连接的接口，既可以满足BBU多带射频单元及着眼未来技术演进的要求，又满足了大家惯常的工程安装和维护习惯。
例如华为的3900，中兴的8800都是如此。
:lol
linlong0575 2009-7-29 12:24
两者的区别还是很大的啊
首先是容量的问题，宏站、微站
二，以后扩容的问题
三，BBU必须配合射频部分，如BBU+RRU
pang13969 2009-7-29 16:02
学习中……
ck-zx-110 2009-8-4 21:19
还有就是因为用光纤连接有损耗，对于距离是有限制的
lclo 2009-8-29 17:24
呵呵，看了大家的理解，不得不说一句：你们真强！
中兴设计BBU+RRU的初衷是光纤上塔，以便于减少馈线损耗，在同功率发射的情况下，改善覆盖，进而给运营商节省投资成本。
如：同一个基站，如果是宏基站，100米的7/8馈线有4dB的损耗，如果换成RRU模式，就可以节省这4dB的损耗，4dB啊，多大的诱惑啊，做过优化的同行应该知道对整个区域提升4dB的覆盖在不增加投资的情况下是如何难做的。
wsx1231 2009-9-2 22:33
强
:lol :kiss:
随风飘林 2009-12-29 21:40
用BBU和宏基站的区别有很多
一在一些客观条件不允许建宏基站的就可以用到BBU
二 BBU也可以用来光纤信号拉远，在远端加上RRU也就可以起到它的作用了，要是在一栋大楼里面建信号发射源宏基站就不可以，所以就只有用到BBU了，BBU+RRU就是最适用于室内分布信号用
tft 2010-1-3 10:31
我的理解，宏基站和微基站是以前的概念，类似从国外的老家伙哪儿过来的，无非就是说容量差异。
以前摩托的那些个微站型号不就是把外形做小点，板卡槽位少点或者固化而已。
而现在中兴和华为都是模块化设计，BBU+RRU设计，我这里就是华为的，中兴的也应该是类似的，就是把原来基站中的基带部分和射频部分分成两部分，同时改进了接口（采用光纤传输方式）至于说如何用，怎么方便怎么来。
有基站建设条件的（机房、铁塔、天馈条件具备的）用BTS方式，就是在一个机柜里，把BBU和RFU（华为把机柜安装方式的设计成RFU，功能一样）装起来，用线连起来用。
需要几个扇区就用几个RFU，容量靠BBU里的板卡和license。
需要拉远或室分安装的将机柜抛开，BBU和RRU单独安装，将光模块换成单模的就行了。
那位搞优化的同志，一个区域整体提高4db是好听，其实现在投资综合考虑及设备选型是多方面的，不能光考虑优化而不考虑维护，RRU 拉远了，电源后备、电源保障的难度你考虑了吗？边远地区或室分用RRU拉远可以避免建站成本或难度上的问题，但整区域采用光纤上塔，电源部分怎么解决，电源线损耗也是不小的，电源线被盗的可能性更大。
tft 2010-1-3 10:41
华为的BTS3900,就是一个机柜里，BBU+RFU（一个扇区1个），安装在机房里面。
BTS3900A，就是换一个室外型的机柜，里面考虑电池和传输设备的位置，密封好点，布局换换，可以安装在机房外部，和BTS3900内容一样。
DBS3900，不要机柜了，BBU安装在传输、电源具备相对完善的地方（机房或其他可靠地点）,+RRU（可加外罩可以加电源转换器200-48V，可以挂墙安装），中间用光纤连接，还可以将RRU和RRU之间用光纤串联。
两部分分别考虑好取电就行了。
宏基站和BBU没有可比性，一个是整体，一个是其中一个功能模块。
基站=BBU+RRU或BBU+RFU）
npicqq1 2010-1-4 17:02
覆盖范围也要考虑的
linzhongbo49 2010-1-5 09:18
19楼是亮点，再次学习了！！
papazhu 2010-1-12 17:22
路过
f8boy 2010-3-19 15:58
XUEXI
