宏基站勘察

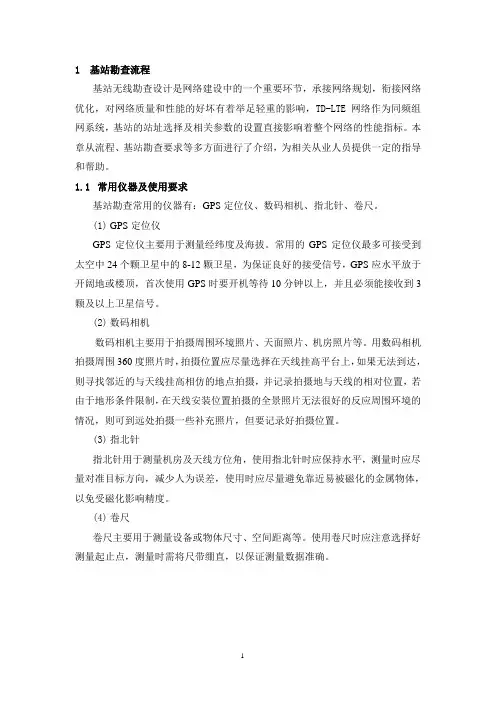

1基站勘查流程基站无线勘查设计是网络建设中的一个重要环节，承接网络规划，衔接网络优化，对网络质量和性能的好坏有着举足轻重的影响，TD-LTE网络作为同频组网系统，基站的站址选择及相关参数的设置直接影响着整个网络的性能指标。

本章从流程、基站勘查要求等多方面进行了介绍，为相关从业人员提供一定的指导和帮助。

1.1常用仪器及使用要求基站勘查常用的仪器有：GPS定位仪、数码相机、指北针、卷尺。

(1)GPS定位仪GPS定位仪主要用于测量经纬度及海拔。

常用的GPS定位仪最多可接受到太空中24个颗卫星中的8-12颗卫星，为保证良好的接受信号，GPS应水平放于开阔地或楼顶，首次使用GPS时要开机等待10分钟以上，并且必须能接收到3颗及以上卫星信号。

(2)数码相机数码相机主要用于拍摄周围环境照片、天面照片、机房照片等。

用数码相机拍摄周围360度照片时，拍摄位置应尽量选择在天线挂高平台上，如果无法到达，则寻找邻近的与天线挂高相仿的地点拍摄，并记录拍摄地与天线的相对位置，若由于地形条件限制，在天线安装位置拍摄的全景照片无法很好的反应周围环境的情况，则可到远处拍摄一些补充照片，但要记录好拍摄位置。

(3)指北针指北针用于测量机房及天线方位角，使用指北针时应保持水平，测量时应尽量对准目标方向，减少人为误差，使用时应尽量避免靠近易被磁化的金属物体，以免受磁化影响精度。

(4)卷尺卷尺主要用于测量设备或物体尺寸、空间距离等。

使用卷尺时应注意选择好测量起止点，测量时需将尺带绷直，以保证测量数据准确。

图1.1-1 基站勘查常用工具1.2勘查准备（1）准备勘查工具：携带GPS定位仪、数码相机、卷尺、指北针、勘查绘图本、站址勘查表格、原有基站图纸等资料，并确认仪表可正常工作。

（2）打印纸质勘查勘查表格。

（3）联系相关人员：提前预约勘查的相关人员，如：代维、分公司网络部、选点人员、优化人员、土建专业人员、传输专业人员以及勘查车辆等。

（4）整理所需勘查站点资料，如勘查站点数量，周围情况等。

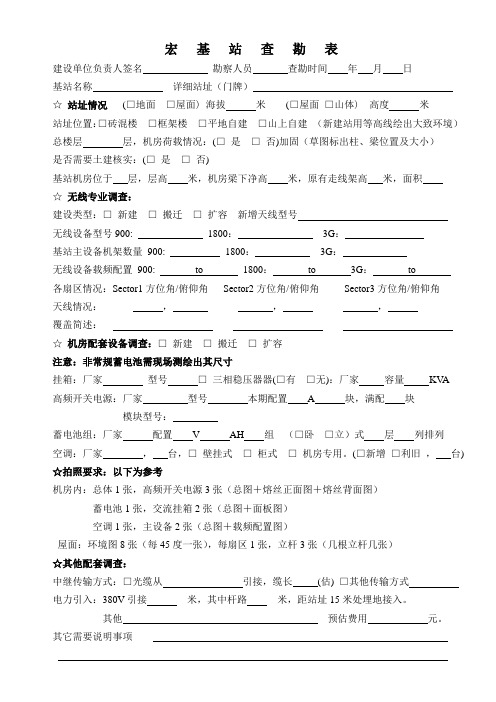

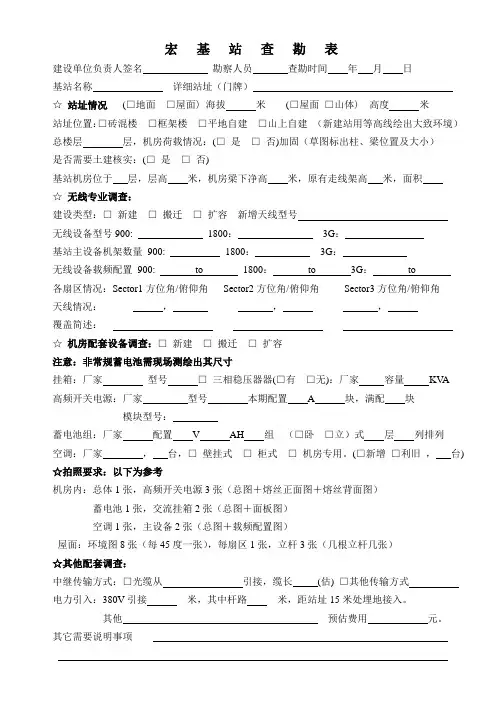

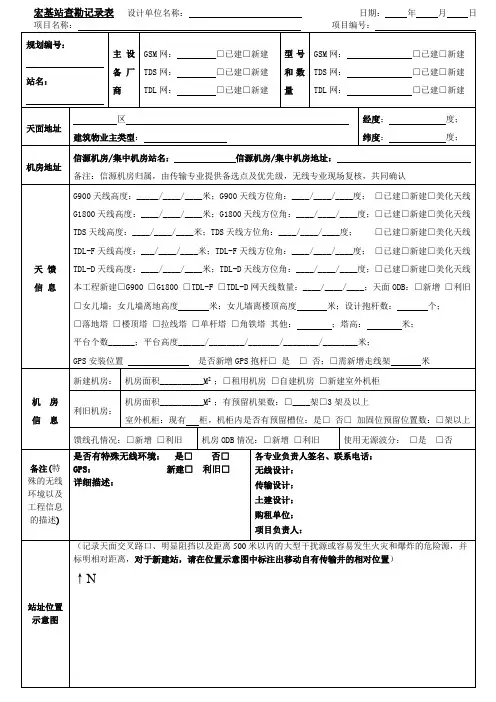

宏基站查勘表建设单位负责人签名勘察人员查勘时间年月日基站名称详细站址（门牌）☆站址情况(□地面□屋面) 海拔米(□屋面□山体) 高度米站址位置：□砖混楼□框架楼□平地自建□山上自建（新建站用等高线绘出大致环境）总楼层层，机房荷载情况：(□是□否)加固（草图标出柱、梁位置及大小）是否需要土建核实：(□是□否)基站机房位于层，层高米，机房梁下净高米，原有走线架高米，面积☆无线专业调查：建设类型：□新建□搬迁□扩容新增天线型号无线设备型号900: 1800：3G：基站主设备机架数量900: 1800：3G：无线设备载频配置900: to 1800：to 3G：to各扇区情况：Sector1方位角/俯仰角Sector2方位角/俯仰角Sector3方位角/俯仰角天线情况：，，，覆盖简述：☆机房配套设备调查：□新建□搬迁□扩容注意：非常规蓄电池需现场测绘出其尺寸挂箱：厂家型号□三相稳压器器(□有□无)：厂家容量KV A高频开关电源：厂家型号本期配置 A 块，满配块模块型号：蓄电池组：厂家配置V AH 组（□卧□立）式层列排列空调：厂家，台，□壁挂式□柜式□机房专用。

(□新增□利旧，台) ☆拍照要求：以下为参考机房内：总体1张，高频开关电源3张（总图＋熔丝正面图＋熔丝背面图）蓄电池1张，交流挂箱2张（总图＋面板图）空调1张，主设备2张（总图＋载频配置图）屋面：环境图8张（每45度一张），每扇区1张，立杆3张（几根立杆几张）☆其他配套调查：中继传输方式：□光缆从引接，缆长(估)□其他传输方式电力引入：380V引接米，其中杆路米，距站址15米处埋地接入。

其他预估费用元。

其它需要说明事项机房设备平面布置图：馈线窗孔数：剩余孔数：室内地排剩余孔数：室外地排剩余孔数：是否新增馈线窗：□是□否（画出新增位置）是否新增地排□是□否（画出新增位置）高频开关电源面板图：熔丝所接设备需标示出来交流挂箱面板图：基站屋面图：（立杆/GPS位置、馈线路由）是否有女儿墙：□是□否（女儿墙高：mm）基站经纬度：东经，北纬海拔米，相对高度米自建避雷带：□是□否自建避雷带两处入地点：新增室外地排入地点：☆天线配套调查：塔型：□自立塔( 米) □单管塔( 米) 塔设平台个，天线位于第平台。

对基站设备勘察1. 首先明确该基站的本期工程性质：新建站、扩容站和搬迁站。

⑴新建站：应注意了解基站站址是否确定、站型和铁塔的种类。

⑵扩容站：重点考虑是否增加机柜和天馈的变化。

扩容站有以下几种形式：①全向站扩容，如O2→O3。

②全向站变定向站，如O3→S333。

此种情况要考虑CDU和天馈的改变，并有可能增加机柜。

③定向站扩容，如S222→S444。

④减载频站，如S866→S666。

减载频站一般要考虑拆除机柜和天馈等。

⑤搬迁扩容站：原有基站搬迁，并在本期扩容。

⑶搬迁站：原有基站搬迁。

此种情况要考虑的事情多一些，要考虑天馈的变化、电源的配置、传输和机房的产权等问题。

2. 勘察时确认该基站的设备厂家，记录基站内机柜的个数，记录每个机柜中的载频数量和空余板位的位置，记录CDU的型号及数量。

3. 测量基站设备在机房中的位置，对于在本期设计时要加机柜的，应现场确定新加机柜的位置。

如果机房拥挤或凌乱，不易安装新增加的机柜，要现场制定解决的措施。

4. 在勘察时，设备厂家的合同有可能没有完成，因此对于基站站型变化较大而需增加机柜的数量不能确定。

这种情况下，应详细做好现场记录，待厂家合同完成后，再布置机柜的位置和走线架的路由。

基站机房1. 机房的种类：基站机房根据机房与铁塔的相对位置，分为塔侧房和塔下房。

勘察时一定要对机房的种类分清楚。

2. 机房的位置：是平房还是楼房，如是楼房须确定机房所在的层数。

3. 机房产权的性质：新建、租用、购买、合建。

以便在概预算中计算该基站的投资。

4. 机房所在房子的结构：画出复杂机房房子的结构，以便确定馈线的路由（走线图）及长度。

如果机房发生变化，可以利用房子的结构图作出相应的调整。

5. 观察机房的顶棚是否有吊棚，如有，需注意走线架的固定方式是否合理。

6. 记录机房周围走廊的布局，以便对馈线的敷设作出考虑，如增加走线架等。

7. 注意测量棚顶上檐距窗户上部的高度，以便考虑安装走线架的方式。

任务单任务名称新建基站的勘察班级学生姓名地质罗盘仪、数GPS76定位仪、激光测距仪、卷尺实训场地实训材料与仪表工作任务完成学院新建WCDMA室外宏基站的勘察任务目的1）掌握基站的勘察原则和流程。

2）运用相关工具和仪器完成新建基站的勘察。

3）具备勘测前/后搜集、整理有关任务信息的能力。

4）以小组形式完成任务，具备团队合作精神。

（一）资讯资讯引导：1）基站勘察的基本流程和原则。

2）勘察前的准备工作。

3）站址的选择和环境勘察方法。

4）天面的勘察内容与方法。

5）机房环境勘察及室内设备布放的基本原则。

6）勘察后需提交的图样及文件。

7）演示相关操作，点析难点和重点。

8）下发任务单，安排各组具体工作任务，并对工作任务作简要说明。

9）与学生开展讨论，并答疑。

（二）决策与计划本次实践旨在了解天馈系统和机房的相关知识，掌握基站勘察的基本原则，掌握基站勘察的方法和步骤，加强勘测工具和仪器操作的熟练度和灵活性，完成有关勘测图样和文件。

通过分工合作的方法，提高我们分析问题、解决问题的能力，培养我们的沟通能力及团队协作精神，能够为以后的工作打下良好的基础。

计划：一、机房环境勘察及室内设备布放位置任务进行前，确认测量仪器正常工作，未校准的要校准。

一人领导团队，分配任务，队员团队合作。

两人用卷尺测量，一人记录数据，一人观察环境并记录，对于误差较大或分歧较大的数据，成员之间共同商讨后确定，减少实验误差。

依然按照多人多次测量、求平均值的方法。

队员对于测量方法有不同意见的，及时听取并改正，提高测量速度。

测量完成后，队员之间讨论，关闭仪器，进行下一项工作。

二、基站勘察到达楼顶后，先观察楼顶环境和基站周围环境，一人主导，队员相互配合。

一人拍摄基站周围环境，一人在旁观察，一人用地质罗盘仪测量天线方位角，一人用卷尺测量女墙高度。

然后一人用激光测距仪测量基站500m范围内建筑物的距离，一人记录数据。

队员商讨确定人口密集区、空旷区。

测量完成后，关闭仪器后，讨论测得数据，确定实验报告所用照片。

基站勘察流程及注意事项基站勘察是对某一区域内的基站部署情况进行系统细致的测量和评估的过程，是基站建设的前期工作之一。

基站勘察的目的是为了优化网络布局，确定最佳的基站选址方案。

本文将详细介绍基站勘察流程及需要注意的事项。

一、基站勘察流程1.确定勘察区域确定需要进行基站勘察的区域范围，可以通过地图、卫星图像等方式确定。

2.收集基础资料收集勘察区域的地理资料，如地形地貌、气候条件、交通情况等。

同时也需要收集相关的法律法规、环保规定等政策法规。

3.现场勘察实地勘察是基站勘察的核心步骤，需要按照一定的程序进行。

具体包括以下几步：a.勘察准备到达勘察区域后，需先与当地政府相关部门沟通，并向居民和相关单位征求意见，了解当地规划、环保、民生等情况。

b.确定基站选址范围根据勘察区域的地理情况和规划要求，确定基站选址的范围。

c.测量地形地貌信息使用现代测绘仪器，对勘察区域的地形地貌进行详细测量，包括高程、坡度、植被覆盖情况等。

d.测量电磁环境使用专业的电磁检测仪器，测量周围电磁环境的强度和频率分布情况。

e.勘察交通情况检查勘察区域周边的交通设施和道路状况，评估基站建设对交通的影响。

f.勘察地质环境对地质条件进行勘察，检查是否存在地震、地面沉降等危险因素。

g.收集勘察数据将勘察所得的数据进行整理和归档，并制作相应的报告。

4.数据分析和选址将勘察所得的数据进行分析，并结合相关的规划标准和政策法规，确定最佳的基站选址方案。

5.报批和审批根据选址方案制作相应的申请材料，并将其提交给相关的审批部门进行审批。

6.建设和验收经过审批后，开始基站的建设工作，并进行相应的验收。

二、基站勘察注意事项1.安全注意事项在进行基站勘察过程中，应注重自身安全，穿着合适的服装和鞋子，并携带必要的安全装备。

对于存在危险因素的地区，如悬崖陡坡、高温、恶劣天气等，要做好相应的防护措施。

2.法律法规注意事项在进行基站勘察过程中，要遵守相关的法律法规，尊重当地的规划和环保要求，不违反相关的政策规定。

基站勘察流程及注意事项基站勘察是在建设或优化移动通信网络时必不可少的环节之一，它的主要目的是确定合适的基站位置和部署参数，以确保网络覆盖和信号质量的良好，并满足用户的通信需求。

本文将介绍基站勘察的流程及需要注意的事项，以帮助读者更好地了解和实施基站勘察工作。

一、确定勘察区域和范围在进行基站勘察之前，首先需要确定勘察的区域和范围。

一般来说，勘察区域是指需要建设或优化的通信网络覆盖范围，可以是一个城市、一个乡镇或者一个村庄等。

确定勘察区域后，需要对该区域进行详细的分析和调研，了解地形地貌、建筑物分布、人口密度、道路交通状况等因素，以便确定合适的勘察策略和方法。

二、勘察前的准备工作在进行基站勘察之前，需要做好一些准备工作。

首先，需要准备好勘察所需的工具和设备，如测量仪器、无线通信测试设备、电脑和相机等。

其次，需要与相关部门和单位进行沟通和协调，以获取相关的地图、建筑物资料和通信线路等信息。

此外，还需要制定详细的勘察计划和安全措施，确保勘察工作的顺利进行。

三、实地勘察和数据采集实地勘察是基站勘察的核心环节，它包括了勘察人员对勘察区域的实地考察和数据采集。

在实地考察中，勘察人员需要仔细观察和记录勘察区域的地形地貌、建筑物分布、道路交通状况等情况，以便进行基站的位置选择和部署。

同时，勘察人员还需要进行无线通信测试和信号强度测量，以评估现有网络的覆盖和信号质量，并找出可能存在的问题和改进方案。

数据采集是实地勘察的重要一环，它包括了对勘察区域内各种数据的采集和记录。

其中，地形地貌数据主要包括地势高低、山脉河流等自然地形特征；建筑物数据主要包括建筑物位置、高度、覆盖范围等信息；交通状况数据主要包括道路的宽度、长度、拥堵情况等。

此外，还需要记录无线通信测试的结果和信号强度的分布情况，以便进行后期的数据分析和处理。

四、数据分析和处理在完成数据采集之后，需要对采集到的数据进行分析和处理，以便得出合理的结论和建议。

数据分析主要包括对地形地貌、建筑物分布、人口密度、道路交通状况等数据的统计和分析，以确定合适的基站位置和部署方案。

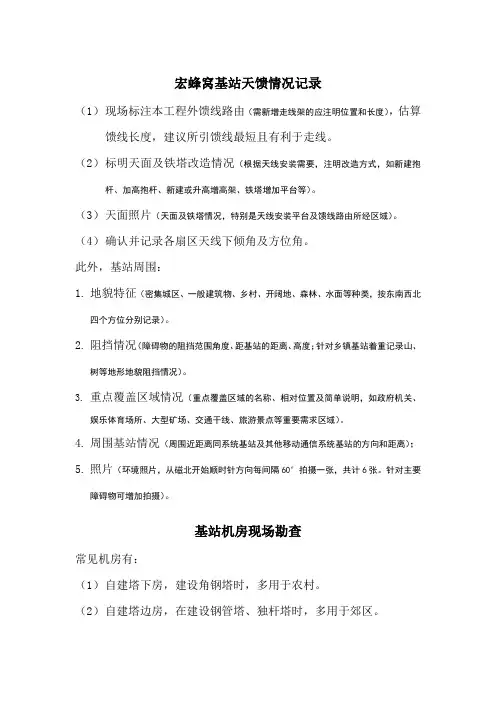

宏蜂窝基站天馈情况记录（1）现场标注本工程外馈线路由（需新增走线架的应注明位置和长度），估算馈线长度，建议所引馈线最短且有利于走线。

（2）标明天面及铁塔改造情况（根据天线安装需要，注明改造方式，如新建抱杆、加高抱杆、新建或升高增高架、铁塔增加平台等）。

（3）天面照片（天面及铁塔情况，特别是天线安装平台及馈线路由所经区域）。

（4）确认并记录各扇区天线下倾角及方位角。

此外，基站周围：1.地貌特征（密集城区、一般建筑物、乡村、开阔地、森林、水面等种类，按东南西北四个方位分别记录）。

2.阻挡情况（障碍物的阻挡范围角度、距基站的距离、高度；针对乡镇基站着重记录山、树等地形地貌阻挡情况）。

3.重点覆盖区域情况（重点覆盖区域的名称、相对位置及简单说明，如政府机关、娱乐体育场所、大型矿场、交通干线、旅游景点等重要需求区域）。

4.周围基站情况（周围近距离同系统基站及其他移动通信系统基站的方向和距离）；5.照片（环境照片，从磁北开始顺时针方向每间隔60°拍摄一张，共计6张。

针对主要障碍物可增加拍摄）。

基站机房现场勘查常见机房有：（1）自建塔下房，建设角钢塔时，多用于农村。

（2）自建塔边房，在建设钢管塔、独杆塔时，多用于郊区。

（3）楼顶活动房，在无法租用机房的楼宇，用于城区。

（4）其他：租用机房，购置机房等。

基站机房设备基站主设备基站主设备类型较多，诺西的UltraSite：，每机柜最多可支持12块载频，9块WBC（宽带合路器）或2块RTC合路器。

Flexi设备：每机柜最多可支持24载频。

华为BTS3900：单机柜最大支持36载波，最大配置S12/12/12。

基站勘察中需要记录设备种类、型号、数量等。

例如：种类：GSM900型号: UltraSite数量：3架传输设备传输设备包括：主设备、光纤配线架、数字配线架（DDF）。

勘查中需要记录传输设备厂家、型号、端口使用数量、端口剩余数量。

交流配电箱基站一般采用三相四线制引入交流380V供电，从距基站位置较近的变压器以杆路架空方式或直埋方式引接到基站最近的位置，城区双系统的基站宜采用3x25+1x10芯电缆从室外终端杆以直埋方式引入机房交流配电箱。

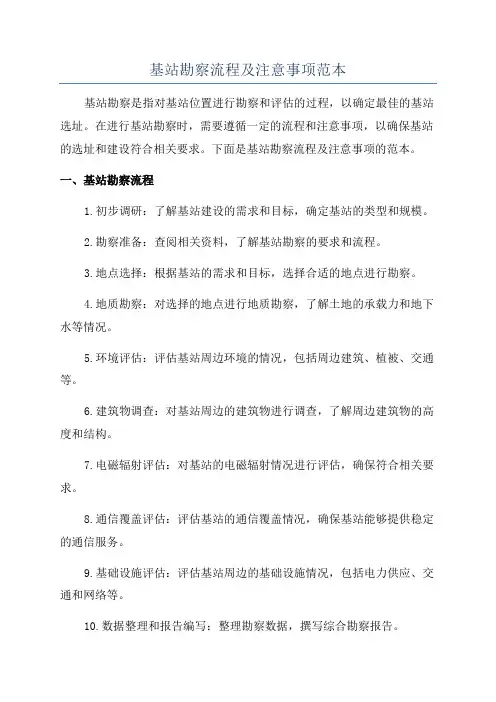

基站勘察流程及注意事项范本基站勘察是指对基站位置进行勘察和评估的过程，以确定最佳的基站选址。

在进行基站勘察时，需要遵循一定的流程和注意事项，以确保基站的选址和建设符合相关要求。

下面是基站勘察流程及注意事项的范本。

一、基站勘察流程1.初步调研：了解基站建设的需求和目标，确定基站的类型和规模。

2.勘察准备：查阅相关资料，了解基站勘察的要求和流程。

3.地点选择：根据基站的需求和目标，选择合适的地点进行勘察。

4.地质勘察：对选择的地点进行地质勘察，了解土地的承载力和地下水等情况。

5.环境评估：评估基站周边环境的情况，包括周边建筑、植被、交通等。

6.建筑物调查：对基站周边的建筑物进行调查，了解周边建筑物的高度和结构。

7.电磁辐射评估：对基站的电磁辐射情况进行评估，确保符合相关要求。

8.通信覆盖评估：评估基站的通信覆盖情况，确保基站能够提供稳定的通信服务。

9.基础设施评估：评估基站周边的基础设施情况，包括电力供应、交通和网络等。

10.数据整理和报告编写：整理勘察数据，撰写综合勘察报告。

11.提出选址建议和意见：根据勘察结果，提出基站选址建议和改进建议。

12.审查和批准：提交勘察报告，进行审查和批准程序。

13.建设准备：根据选址建议，开始进行基站建设的准备工作。

二、基站勘察注意事项1.安全第一：勘察工作中要注意安全，严格按照相关安全操作规程进行工作。

2.严格遵守法律法规：在勘察过程中要严格遵守相关法律法规，确保勘察工作的合法性和可行性。

3.充分了解需求：在进行基站勘察前，要充分了解基站建设的需求和目标，对基站的类型和规模进行准确的认识。

4.仔细评估勘察地点：选择勘察地点时要仔细评估，考虑地质情况、环境因素和基础设施等影响因素。

5.与相关部门合作：在进行基站勘察时，要与相关部门进行密切合作，充分利用各方资源和信息。

6.数据准确性：在勘察过程中要保证数据的准确性和可靠性，尽可能收集全面的数据。

7.环境保护：在勘察过程中要注意环境保护，遵守环境保护的相关规定。

基站勘察流程及注意事项基站勘察是指为了在特定区域选择合适的基站位置并评估基站部署条件，以确保移动通信系统的正常运行而进行的一系列调研和分析工作。

基站勘察流程包括前期准备、勘察目标确定、勘察数据采集、数据分析和报告撰写等几个主要步骤。

以下是基站勘察流程及注意事项的详细介绍。

一、前期准备1.明确勘察目标：确定基站勘察的具体目标，如建设新的基站，优化现有基站等。

2.了解基站勘察要求：根据具体需求，明确基站勘察的范围、时间、预算等要求。

3.准备勘察工具和设备：准备相应的勘察工具和设备，如GPS 仪、无人机、测量工具等。

二、勘察目标确定1.选择勘察的区域范围：根据业务需求和网络规划，确定勘察的区域范围。

2.确定勘察的指标和要求：明确勘察的指标和要求，如信号强度、覆盖范围、容量需求等。

3.确定勘察的时间和方法：根据实际情况，确定勘察的时间和勘察方法，如白天勘察或夜间勘察，步行勘察或驾车勘察等。

三、勘察数据采集1.现场勘察：根据勘察目标，到指定的勘察区域进行实地勘察。

勘察人员需全面检查当前基站的状态、天线的位置、设备的配置等，确保基站的正常运行。

2.数据采集：使用工具和设备对勘察区域内网络信号进行测量和采集，如使用GPS仪器测量基站的经纬度，使用无人机进行航拍勘察等。

同时，还可以采集一些基本数据，如附近建筑物、障碍物、地形等。

四、数据分析1.数据处理：对采集的数据进行整理和处理，包括将GPS坐标转换为地理位置、分析信号覆盖情况等。

2.建模和仿真：根据采集到的数据，进行建模和仿真，分析网络覆盖情况和性能，评估基站的选址和部署方案。

五、报告撰写1.总结分析结果：根据数据分析的结果，撰写基站勘察的报告，总结分析结果。

2.提出建议和意见：根据分析结果，提出基站选址和部署的建议和意见，包括优化现有基站、增设新基站、改善网络质量等方面的建议。

六、注意事项1.安全注意：在勘察过程中，要注意安全，遵守交通规则和勘察现场的规定，确保人员和设备的安全。

基站勘察流程及注意事项一、基站勘察流程：1. 预勘察：根据指定任务和区域范围，初步规划基站预选点位，并进行必要的现场测量和勘察。

2. 现场勘察：对于初步预选的基站点进行实地勘察，包括对土地使用情况、环境条件、电力电信等基础设施的现状、建设风险等进行详细勘察。

3. 数据整理：将现场勘察获取的信息进行整理归纳，分析数据结果，制定可行性分析报告。

4. 建议方案：根据数据分析结果，确定基站位置和结构布置方案，并提出初步修建计划。

5. 审批申请：向有关行政管理部门提交基站建设审批申请，并取得正式批准。

6. 施工安装：按照审批中的规定进行基础建设、天线安装、网络联通等各项工程，确保基站正常运行。

7. 质检验收：在施工完成后，对基站进行质量检验和验收，确保基站建设合规并达到运行要求。

二、基站勘察注意事项：1. 勘察范围：勘察范围应该包括基站建设位置周围的环境、地形、道路、交通情况、电力、电信等基础设施，以及当地政府政策、法规等。

2. 数据收集：数据收集应该尽可能详细、全面、准确，包括勘察人员实地勘察所得的数据，当地相关部门提供的文献资料，以及通过互联网等途径收集的信息。

3. 可行性分析报告：基于数据分析结果制定可行性分析报告时，应该考虑在建设和运营阶段可能遇到的问题并分别分析和解决。

4. 审批申请：基站审批申请时，应该对相关法规、政策予以理解，如需咨询专业审批机构，以确保申请文件的完整性和准确性。

5. 施工安装：施工安装时应该按照设计方案进行，确保建设符合国家规定的相关标准和技术指标，并确保安全施工。

6. 质检验收：在基站建设完成后，进行质量检验和验收时，应该严格按照规范操作，保证基站安装质量，并达到相关的验收标准。

综上，基站建设已成为现代社会不可或缺的基础设施之一，而在基站勘察过程中需要注意的因素也不少。

只有严格执行勘察程序，认真应对可能出现的各种风险和问题，才能确保基站建设的安全和合规性，并使其顺利运行。

基站勘察流程及注意事项基站勘察是指对基站选址进行实地勘察和评估，确定最佳的基站选址方案。

下面将介绍基站勘察的流程及注意事项。

一、基站勘察流程：1. 制定勘察计划：确定勘察的范围和目标，明确勘察的目的和要求，制定勘察计划。

包括勘察的时间、地点、人员、设备等。

2. 获取相关信息：收集相关的基站选址资料，包括地理环境、地貌地势、交通情况、供电供水情况等。

与当地政府部门取得联系，了解政策法规及相关规划。

3. 实地勘测：对选址区域进行实地勘测，包括土地利用状况、地质地貌情况、周边环境等。

测量地形、地貌、土壤条件、航标等，并记录、标记具体位置。

4. 数据分析和评估：根据实地勘测数据，进行数据分析和评估。

综合考虑地理环境、地质地貌、周边环境等因素，评估选址的可行性和优劣势。

5. 编制基站选址方案：结合实地勘察和数据分析评估，编制基站选址方案。

考虑技术要求、施工条件、经济成本等因素，确定最佳的基站选址方案。

6. 风险评估和规划设计：对选址方案进行风险评估，确定相关规划和设计方案。

包括基站布局、天线高度、设备配置等。

7. 编制勘察报告：根据实地勘察和相关数据分析评估，编制基站勘察报告。

报告应包括选址方案、规划设计、风险评估等内容。

8. 提交审核和审批：将基站勘察报告提交给上级主管部门进行审核和审批。

经过审批后，即可进行后续的建设和施工工作。

二、基站勘察注意事项：1. 安全第一：勘察人员要时刻保持安全意识，遵守相关规章制度和安全操作规程。

必须佩戴安全防护装备，如安全帽、安全鞋、劳保手套等，确保勘察过程中的安全。

2. 关注环保：勘察过程中要注意保护环境，不损坏当地的自然资源和生态环境。

勘察人员要遵守环保要求，不乱扔垃圾，不破坏生态环境。

3. 合法合规：勘察人员要遵守相关法律法规，取得所需的勘察许可证和执照。

对于涉及土地、建筑物等的勘察，要与相关部门进行配合和沟通，获取所需的许可证和手续。

4. 仔细测量：勘察人员在实地勘测过程中要仔细测量，并记录准确的数据。

宏站勘察流程暨注意事项一、机房部分1、进入机房后以机房内侧墙为准量出长和宽并在草图中注释。

把机房门和窗户的位置在图纸中标示并且有定位尺寸，同时量出机房净高尺寸。

2、以机房内部一面墙为参照测出指北方向。

（注：指北方向不能向下）3、以机房门位置为准，首先从左向右方向开始把机房墙上所有设备都在图纸中标示出来（包括设备定位尺寸，设备长宽尺寸以及设备距地尺寸），其次将机房中间设备，按排为准在图纸中标示，并且有设备的定位尺寸和设备长宽高尺寸）。

在量电池时务必将电池外框和电池侧面转接盒包括在尺寸范围内（注：量电池时尺子切勿碰到电池外漏金属体，保证安全工作）。

量出馈线窗的定位尺寸和距地尺寸。

在画原有走线架时先大概标示出位置，然后量走线架的定位尺寸和走线架本身宽度以及走线架距地尺寸。

4、按照TD四期宏站采购设备尺寸进行新增设备位置的定位设计（BBU机柜600×450；DC/DC转换器200×450；DC柜600×600；电池-48V南都 500Ah双层单列卧2630mm×400mm×500mm800kg、四层单列卧式摆放1365mm×400mm×1004mm805kg；+24V南都1000Ah 双层单列卧式摆放1580mm×640mm×660mm1038kg；三层单列卧式摆放，1150mm×640mm×940mm1021kg），新增设备安装后保证不影响原有设备的正常维护和新增设备的维护。

（定机房新增设备位置时一定要与土建部门沟通后确定，确保机房内新增设备位置承重符合要求），另外无线设备位置一定要和土建部门图纸中设备位置完全统一。

5、把机房内原有设备与新增设备尺寸及定位尺寸量完后，按照勘察表格内的事项一步一步进行数据采集，注意勘察表中的细节事项，希望能确保采集的数据全部有效，另外考虑到现阶段集团对电源设备采购型号的不确定因素，后期在出改造方案时尽量减少麻烦，需勘察人员多注意数据的全部采集。
