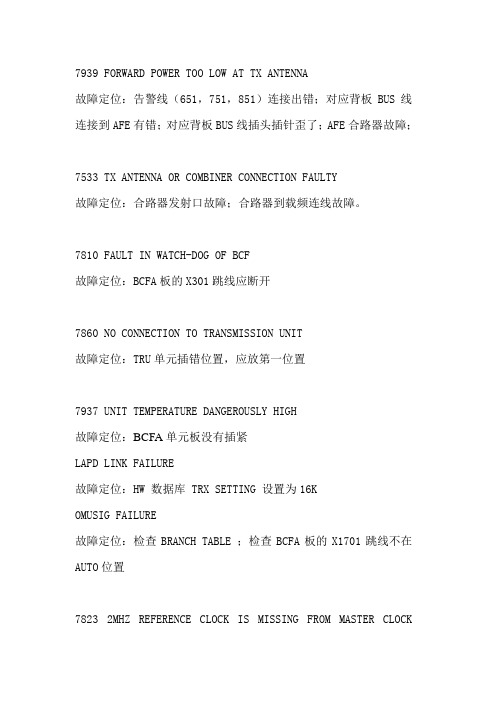

7939 FORWARD POWER TOO LOW AT TX ANTENNA故障定位：告警线（651，751，851）连接出错；对应背板BUS线连接到AFE有错；对应背板BUS线插头插针歪了；AFE合路器故障；7533 TX ANTENNA OR COMBINER CONNECTION FAULTY故障定位：合路器发射口故障；合路器到载频连线故障。
7810 FAULT IN WATCH-DOG OF BCF故障定位：BCFA板的X301跳线应断开7860 NO CONNECTION TO TRANSMISSION UNIT故障定位：TRU单元插错位置，应放第一位置7937 UNIT TEMPERATURE DANGEROUSLY HIGH故障定位：BCFA单元板没有插紧LAPD LINK FAILURE故障定位：HW 数据库 TRX SETTING 设置为16KOMUSIG FAILURE故障定位：检查BRANCH TABLE ；检查BCFA板的X1701跳线不在AUTO位置7823 2MHZ REFERENCE CLOCK IS MISSING FROM MASTER CLOCKGENERATOR故障定位：13M时钟终端堵头电阻超出范围7900 NO CONNECTION TO TRX故障定位：HW数据库多做了，而载频实际上没插7817 MASTER CLOCK OVEN OSCILLATOR WARMING UP故障定位：主架和扩展架之间的D-BUS线连接故障7942 TX ANTENNA FAULTY故障定位：检查天线驻波比，检查馈线接头处；7944 MAIN BRANCH LNA OUT OF ORDER IN ANTENNA FILTER UNIT 7946 DIVERSITY BRANCH LNA OUT OF ORDER IN ANTENNA FILTER UNIT 故障定位：主（分）集低噪声放大器的告警，AFE损坏，另外BCFA 或告警线产生，BCFA插得不紧。
基站的常见故障检测与维修（大全五篇）第一篇：基站的常见故障检测与维修目录第一章绪论 1.1 基站的概述 1.2 基站的类型第二章基站的巡检工作 2.1 基站主设备2,2 基站交直流配电设备 2.3 基站蓄电池 2.4 基站空调2.5 基站动力环境监控设备 2.6 基站传输设备 2.7 基站天馈线系统2.8基站基站机房安全设施第三章基站的故障原因及处理第四章基站的管理 4.1 安全管理 4.2 资料管理 4.3 工程随工第五章基站的保护措施结束语摘要随着通信行业的不断发展，基站设备从原来简单的模拟升级到现在复杂的数字化设备，但是无论是原来简单的模拟设备还是现在复杂的数字化设备都不是免维护的，都有一定的故障率，如果不对其进行及时的处理将会严重的影响网络指标。
为了保证基站设备的正常运转，提升网络指标，需要对这些基站设备进行定期或不定期的来进行维护。
本文用简洁的语言，介绍了现网基站的维护流程，内容涉及到日常的巡检工作、故障的处理工作及安全管理等方面。
关键词：基站，维护，巡检，故障处理第一章绪论为了保证基站的设备的正常运转，提升网络指标，需要对这些基站设备进行定期或不定期的维护。
本文用简洁的语言，介绍了现网基站的维护流程，内容涉及到日常的巡检工作、故障的处理工作以及安全管理等方面。
1.1基站基站，即公用移动通信基站是无线电台站的一种形式，是指在一定的无线电覆盖区中，通过移动通信交换中心，与移动电话终端之间进行信息传递的无线电收发信电台。
基站(缩写BS)是固定在一个地方的高功率多信道双向无线电发送机。
他们典型的被用于低功率信道双向无线通讯如移动电话, 手提电话和无线路由器。
当你用手机打电话时，信号就会同时由附近的一个基站发送和接受。
通过基站，你的电话被接入到移动电话网的有线网络中。
而行动电话如小灵通则是被直接接入到本地电话网。
1.2基站的类型在网络规划设计过程中，实际应用环境非常复杂，需要应用各种基站进行组网，充分利用不同产品的优势，是网络性能最大程度满足客户的需要。

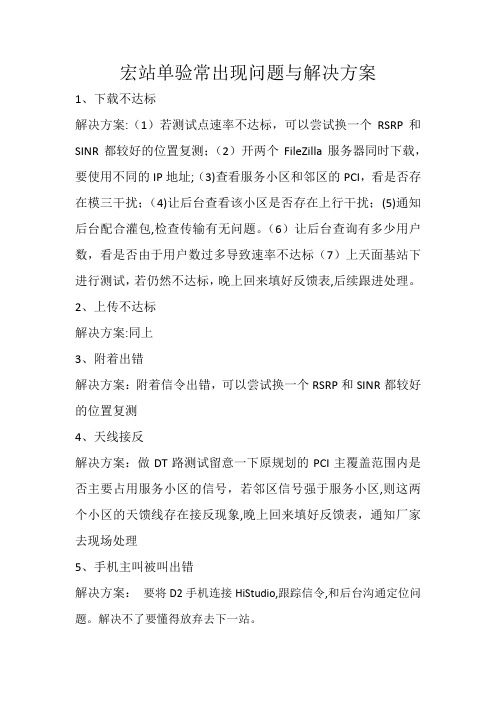

宏站单验常出现问题与解决方案1、下载不达标解决方案:（1）若测试点速率不达标，可以尝试换一个RSRP和SINR都较好的位置复测；（2）开两个FileZilla服务器同时下载，要使用不同的IP地址;（3)查看服务小区和邻区的PCI，看是否存在模三干扰；（4)让后台查看该小区是否存在上行干扰；(5)通知后台配合灌包,检查传输有无问题。
（6）让后台查询有多少用户数，看是否由于用户数过多导致速率不达标（7）上天面基站下进行测试，若仍然不达标，晚上回来填好反馈表,后续跟进处理。
2、上传不达标解决方案:同上3、附着出错解决方案：附着信令出错，可以尝试换一个RSRP和SINR都较好的位置复测4、天线接反解决方案：做DT路测试留意一下原规划的PCI主覆盖范围内是否主要占用服务小区的信号，若邻区信号强于服务小区,则这两个小区的天馈线存在接反现象,晚上回来填好反馈表，通知厂家去现场处理5、手机主叫被叫出错解决方案：要将D2手机连接HiStudio,跟踪信令,和后台沟通定位问题。
解决不了要懂得放弃去下一站。
6、模三干扰PCI指的的是物理小区ID，作用相当于TD里扰码的概念，用来区分小区，因为目前LTE组网是同频组网，所以区分小区必须是不同的PCI 来区分.其中pci共有504个,从0到503进行编号，504是怎么得来的呢？是通过这样一个公式: PCI=3*sss+pss,其中SSS是辅同步信号，共168组，从0至167编号，pss是主同步信号，共3个，即0，1，2。
那么通过公式正好得到504个PCI，其实反过来PCI/3即是mod3的来源,mod3干扰就是pci除3之后的余数相同的概念也就是pss信号相同导致的干扰。
7、宏站单验过程中,遇到基站名称与村名不一致或者基站地址与百度地图的位置有出入的站点，首先要跟张伟疆确认工参表的经纬度与设计方案是否一致，不一致的需要立即更正。
8、找不到基站具体位置的要跟代维确认基站的地址，附件有代维的联系方式.9、如果遇到有扇区覆盖稻田或者山体导致无法跑该扇区的DT的，在反馈表一定要写清楚,并附上现场照片为证.做上行、下载业务时文件的选择注意我看到在FTP服务器里面,生成了很多未压缩的文件夹,应该是个别同事做业务时产生的。
第一章中兴C网宏基站故障处理步骤~~~~~~~~~~~~~~~~~~~~~~~~~~~~~ 第一部分BDS子系统~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~ 第二部分RFS子系统~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~ 第三部分：GPS时钟子系统~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~第四部分：单板和部件更换流程~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~第二章中兴C网基站常见单板指示灯~~~~~~~~~~~~~~~~~~~~~~~~~~~~第三章华为G网基站常见单板指示灯~~~~~~~~~~~~~~~~~~~~~~~~~~~~~第一部分：BDS子系统一、“CCM未探测到”1、主备CCM均“未探测到”（或者是“BDM未探测到”）。
处理步骤：后台处理：1）检查BSC_CDSU对应的端口E1的DT等是否亮，亮说明BTS到BSC的单向传输是没有问题的，灭说明传输有问题或断电；2）跟机房值班人员确认传输是否中断，确认BSC到BTS的传输是否正常；3）检查是否有“一次电源电压过低”的告警，确认该基站是否处于低压或掉电状态；4）后台查询版本，可以查到并且跟系统版本一致说明版本没有问题；5）后台同步数据，检查是否数据加载失败；检查配置数据。
前台处理：1）到前台观察BTS_CDSU的DT灯状态，判断BTS_CDSU或传输是否正常；2）观察主用CCM的RUN灯：长亮：后台用RIOP打印CPM的“操作维护子系统”，前台同时复位主备CCM，观察后台上报的地址请求跟前台的拨码开关是否一致，如果不一致，更换BTS_CDSU，还是不行用万用表测量拨码开关电压，更换后背板；慢闪：前台对主备DOWNLOAD下载版本，还是慢闪并不停自复位，后台RIOP打印BDS数据库子系统，观察同步加载失败的表内容，检查后台数据；3）以上方法均不行，更换CCM。
基站故障和故障恢复策略基站是无线通信网络中的重要组成部分，负责接收和发送信号，将用户数据传输到核心网络。
然而，基站也可能会遇到各种故障，从而导致通信中断和服务不可用。
本文将讨论基站故障的一些常见原因，并探讨故障恢复策略，以确保用户能够继续享受无线通信服务。
首先，让我们了解一些可能导致基站故障的原因。
一个常见的原因是电力故障。
基站需要稳定的电力供应才能正常运行，如果供电中断或电力波动，基站可能会出现故障。
另一个原因是设备故障。
基站由许多复杂的设备组成，如天线、传输设备和控制器等，如果其中任何一个设备发生故障，将会导致基站的故障。
此外，自然灾害如台风、地震等也可能导致基站损坏。
当基站故障发生时，故障的快速定位和恢复至关重要。
一种有效的故障恢复策略是实施监控系统。
通过部署监控系统，网络运营商可以实时监测基站的状态和性能，并在发生故障时立即做出反应。
监控系统可以提供故障诊断功能，帮助运维人员快速定位故障点，并采取相应措施进行修复。
另一个重要的故障恢复策略是实施备份和冗余。
通过在关键设备上添加冗余和备份，可以确保即使出现设备故障，基站仍能继续运行。
例如，可以在天线上设置备用天线，当主要天线故障时，自动切换到备用天线，并保持通信服务的连续性。
此外，还可以在传输设备和控制器等关键组件上设置备份设备，以确保在故障发生时能够快速恢复。
故障恢复策略中的另一个关键因素是维护团队的培训和准备。
网络运营商应确保有专业的维护团队，并持续培训和更新他们的技能。
维护团队需要具备快速响应和解决问题的能力，以便在故障发生时迅速采取行动。
此外，运营商还应制定详细的故障恢复计划，确保团队在故障发生时有清晰的指导和行动步骤。
最后，运营商还应考虑与其他网络运营商的合作和互联互通。
在发生故障时，可以与其他运营商合作，共享网络资源和服务容量，以确保用户服务的连续性。
此外，在网络规划和建设时，可以考虑与其他运营商的互联互通，以提高整个通信网络的稳定性和可靠性。
传输问题是影响我们基站顺利开通的一个大问题，在示范网中多次出现传输故障。
1、Iub接口的传输问题定位E基站2在实验网，Iub接口的传输问题是常见的问题。
从现场看，电信提供的传输方式有三种，即1.通过光端机接入传输网互联，例如图中的A-C-D2.通过微波设备互联3.通过光端机联入某个站点，然后通过微波设备进行转发，例如图中的B-E-F-G。
如果不考虑电信提供的传输设备（例如SDH传输网、光端机、微波设备等），那么RNC 和基站之间需要经过RNC机房配线架（图中A, B）、NodeB机房配线架（图中C）和基站顶部配线架（图中D）3个连接部分，这几个连接部分成为分析传输问题的关键。
对与开站人员，基站机房内的连线是重点。
NodeBNodeB 光端机光端机或微波设备传输定位过程：现在定位传输问题还需要Debugsell ，以后是否能用，还是将一些功能加到LMT-B 中？ 几个常用命令e1Links ：检查物理链路上能否接收到电脉冲信号。
这个检查只判断接收线路上是否有脉冲信号，但不能表明该脉冲信号是否是正确的E1帧。
当接在光端机上时，只要光端机上电，就可能有脉冲信号。
在这个情况下，只能判断光端机到RIU 板的Rx 方向物理线路的连通性。
注意：该函数只能判断Rx 方向的连接情况，Tx 方向的无法判断，需要由对端节点判断。
如果由信号，打印信息为OK ，如果没有物理信号，打印信息为LOS 。
tcLinks ：显示IMA 芯片是否能收到正确的信元（ok 为正常，in LCD 为不能收到信元）。
如果ok ，则表明本端的Rx 链路是连通的。
注意：该函数只能判断Rx 方向的连接情况，Tx 方向的无法判断，需要由对端节点判断。
imaLinks ：显示IMA 组链路的状态信息。
格式如下：7340#?,lnk=?,NeTx=0x?,NeRx=0x?,FeTx=0x?,FeRx=0x?,rxLid=0x?,lif=?,LCD=?,Rlod sOvr=?,RlodsUdr=?,feRxDefect=？ 其中7340#?表示第?个IMA 组；lnk=?表示当前打印的是第？个链路；Ne 表示本端near end; Fe 表示远端节点 far end ；Rx/Tx分别表示接收/发送的状态机，0=没有配置；1或2=unusable；6=ready；7=active Lif=1表示IMA帧失步，lif=0表示IMA帧接收正常LCD=1表示传输层能A TM信元定界失败，LCD=0表示传输层能够正确接收ATM 信元。
基站故障处理流程图一、基站故障处理ERROR LOG统计在基站或者小区出现故障，但小区又没有退服的情况下，按照本手册进行处理。
特别要求基站班故障处理派单人员在向县公司转派工单时，需要在工单中说明。
（一）对于影响网络运行指标或者用户通话感受的故障，需要立即进行处理，尽可能的缩短故障历时。
这类故障需要停站进行处理的，不在基站停站操作流程要求范围之内。
TCH掉话率高、SDCCH掉话高。
TCH指派失败率高、SDCCH应答试呼比低。
引起较严重网络拥塞的。
出现用户投诉的。
（二）对于网络运行指标或者用户通话感受没有影响或者影响不明显的故障，需要停站处理的，需要按照基站停站操作流程进行停站操作。
例如：分集接收告警的处理。
BUS FAULT类故障的处理。
VSWR limits exceeded故障。
对于不能明确的，需要向基站班BSC故障处理配合人员请示后进行。
二、基站传输故障处理1.基站传输时钟不同步的处理流程爱立信RBS2000基站与BSC的同步是通过从E1或T1中提取的8KHz时钟信号送到DXU中的定时单元中，对定时单元中晶振产生的稳定的脉冲信号进行相位调制（就是与PCM信号实行同步），将调制后的信号通过定时总线Timing Bus送入到TRU，以控制载频与整个基站系统的同步。
爱立信基站出现时钟不同步告警时，有两种情况，1、MO TF状态为NOOP,出现A2级别告警，这时基站不同步问题严重，基站会退出服务。
2、MO TF为OPER，但用RXMFP:MO=RXOTF-TG号指令查看会有时钟不同步告警的提示代码，基站能够正常运行，只是有不同步告警，轻微的情况看不出对指标的影响，稍严重的情况会影响切换等指标。
通过爱立信RBS2000基站系统的同步原理，出现时钟不同步告警时应该从以下方面进行排查：1、如果是新开通机架，首先检查DXU连线和接头，比如G.703-1与G.703-2传输接口的连线倒了，与OMT以及BSC侧定义的数据不符。
第一章中兴C网宏基站故障处理步骤~~~~~~~~~~~~~~~~~~~~~~~~~~~~~ 第一部分BDS子系统~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~ 第二部分RFS子系统~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~ 第三部分：GPS时钟子系统~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~第四部分：单板和部件更换流程~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~第二章中兴C网基站常见单板指示灯~~~~~~~~~~~~~~~~~~~~~~~~~~~~第三章华为G网基站常见单板指示灯~~~~~~~~~~~~~~~~~~~~~~~~~~~~~第一部分：BDS子系统一、“CCM未探测到”1、主备CCM均“未探测到”（或者是“BDM未探测到”）。
处理步骤：后台处理：1）检查BSC_CDSU对应的端口E1的DT等是否亮，亮说明BTS到BSC的单向传输是没有问题的，灭说明传输有问题或断电；2）跟机房值班人员确认传输是否中断，确认BSC到BTS的传输是否正常；3）检查是否有“一次电源电压过低”的告警，确认该基站是否处于低压或掉电状态；4）后台查询版本，可以查到并且跟系统版本一致说明版本没有问题；5）后台同步数据，检查是否数据加载失败；检查配置数据。
前台处理：1）到前台观察BTS_CDSU的DT灯状态，判断BTS_CDSU或传输是否正常；2）观察主用CCM的RUN灯：长亮：后台用RIOP打印CPM的“操作维护子系统”，前台同时复位主备CCM，观察后台上报的地址请求跟前台的拨码开关是否一致，如果不一致，更换BTS_CDSU，还是不行用万用表测量拨码开关电压，更换后背板；慢闪：前台对主备DOWNLOAD下载版本，还是慢闪并不停自复位，后台RIOP打印BDS数据库子系统，观察同步加载失败的表内容，检查后台数据；3）以上方法均不行，更换CCM。
宏基站常见故障定位处理方法目录1．基站起不来或者每5分钟自动复位一次的处理方法 (3)1.1 故障现象： (3)1.2 可能原因： (3)1.3 处理方法： (3)2．CF卡故障处理方法 (3)2.1 故障现象： (3)2.2 处理方法： (4)3．初始化校准故障处理方法 (4)3.1天线问题处理的总体原则 (4)3.2 TPA单CanID不上报 (5)3.3 TPA双CanID不上报 (5)3.4 TPA自检错误 (6)3.5 某路Cableloss不过 (8)3.6 RTD不过 (8)4．GPS的问题 (9)4.1无法升级或者升级后GPS起不来 (9)4.1 GPS无法锁星的问题 (9)5．CANDY使用说明 (9)1．基站起不来或者每5分钟自动复位一次的处理方法1.1 故障现象：（1）基站起不来，RIU\SCM\BBU POWER灯、RUN灯常亮，或者RUN灯快闪、ALM灯亮，debugshell登进去以后打印失败或者看不到任何打印信息。
（2）基站每5分钟复位一次。
1.2 可能原因：（1）现象1的原因CF卡中对应板卡的程序被破坏。
（2）现象2的原因CF卡中rip_si.out被破坏，或者是RIU板flash中rip_si.out被破坏。
1.3 处理方法：1．登陆SCM板，执行SCP_SI_BACKUP，他会自动将CF卡中RUNNING的程序备份到你的计算机SI目录内RUNNING目录中。
2．然后重新做SCP_SI_COPY3．如果是某个板子起不来，直接用debugshell登陆这个板子重新做BOOT。
4．如果COPY和BOOT命令不认，则先格式化flash，命令diskInit “flash:”，然后往flash 中拷贝对应的si.out文件，成功后复位重启，再执行COPY和BOOT命令.5．对于每5分自动复位的，做完SCP_SI_COPY以后，再登陆RIU板做RIP_SI_BOOT，成功后重新复位基站即可。
注意：回来后请把拷贝出来的CF卡中的程序和现象描述、控制台的打印记录发给研发技术支持分析。
2．CF卡故障处理方法2.1 故障现象：BOOT和COPY程序时如果打印创建目录失败Creat SI Directory Failure或者写CF卡失败，或者打印如下错误，多次复位无效均可认为CF卡有问题：[ATA->SCP_PCATA_rd]rd sector 1 + 39 err: stat=0x51 0x51 s32SemStatus=0 err=0x40[SCP_PCATA_CMD]RequestSense error =36[ATA->SCP_PCATA_rd]rd sector 1 + 39 err: stat=0x51 0x51 s32SemStatus=0 err=0x40 [SCP_PCATA_CMD]RequestSense error =36[ATA->SCP_PCATA_rd]rd sector 1 + 39 err: stat=0x51 0x51 s32SemStatus=0 err=0x40 [SCP_PCATA_CMD]RequestSense error =36。
2.2 处理方法：1．保存控制台打印信息。
2．拔出SCM板卡，查看CF卡类型。
3．如果是Sandisk（红蓝色）的卡，直接更换；4．如果是Pretec（灰色）的卡，首先在笔记本上用读卡器尝试对其格式化（注意使用FAT选项，不是FAT32），然后插回SCM，如果仍然故障，更换CF卡。
注意：请记录更换下来的CF卡的厂家（sandisk或者Pretec）、容量和颜色。
并连同保存的控制台出错信息发给研发技术支持。
3．初始化校准故障处理方法3.1天线问题处理的总体原则（1）如果是CANID不上报，请在机柜顶交换综控线再试，并参看下面列的解决办法；（2）如果是RFU RST亮红灯，下电再重启多试几次。
注意先上TPA的电，隔3秒左右再上RFU的电。
减小TPA的启动电流对RFU的冲击，造成亮红灯。
假如还不能解决，查看背板是否有插针歪了短路，并将此RFU换到另外一个扇区再试。
（3）如果是天线关断先查看是否该路自检错误，确认无误后看cableloss是否正常，条件是不能有关断，同扇区Gcable差异不能超过±4，否则需要整改，哪怕是这一路天线最终没关断也请整改；（4）对于cableloss正常的情况下，天线关断。
假如此扇区所有通路收发都小，请查校准线。
如果只有某一路或某几路关断，请交换RFU再试。
（5）对于只有TX方向小，RX方向正常的，如果交换RFU还不能解决。
请拿CANDY读取PAON 26.5V和5.5V的电流，检查该路校准数据是否CRC错误。
如果都正常，请检查上跳线，确认无效的情况下，直接更换TPA。
（6）对于只有RX方向小，TX方向正常的，如果交换RFU还不能解决。
请拿CANDY读取LNAON 5.5V的电流，检查该路校准数据是否CRC错误。
如果都正常，直接更换TPA。
电流正常范围：PAON：26.5V [500 ~ 1000mA之间，一般在700mA左右]5.5V [250 ~ 400mA之间，一般在330mA左右]LNAON：5.5V [180 ~ 390mA之间，一般在320~330mA左右]3.2 TPA单CanID不上报处理方法：请首先确认该扇区两个RFU都正常上报了CanID，即排除RFU问题。
在机柜顶部和正常的扇区交换综控线，如果1．故障现象表现为固定的综控线（即固定的某个TPA），说明TPA故障，需要更换。
2．故障现象表现为固定的扇区（机框），说明机框内部线缆故障，需要更换。
3．如果是TPA损坏，可以进一步定位是DPM坏了，还是里面的电源线松了。
步骤如下：将电源柜内给基站的电源断开，将机柜顶-48V电源处的蓝色线拧开，串一个万用表（注意表笔的接法，红表笔在电流接头处，黑表笔在COM处），打到直流电流10A档，只给GPS上电，测其电流应该在0.38A左右，再给这个扇区的TPA上电，观察其电流，应该在0.79A左右。
如果没有电流或者只有0.38A，说明TPA未上电（对于两个CANID都不上报的情况）；如果只有0.45A上下，说明TPA内部只有一个DPM上了电，另一个没上电，可能是TPA里面电源线脱落或者DPM坏了一个。
品林站实测结果：单GPS上电 0.38ATPA+GPS 0.79A单CANID的TPA＋GPS 0.45A （最后证实TPA内部一个DPM的电源线脱落。
）3.3 TPA双CanID不上报请首先排除RFU问题，然后在机柜顶部取下对应的综控线，拧上航空头底座，使用万用表按照如下表格测试并记录：图1 航空头管脚序号图（底座有标明序号）故障判断：1.如果Pin1 – Pin2和Pin4或者Pin9 – Pin11和Pin12开路，说明TPA底下的综控线头子没接好，重新拧好之后再验证。
2.如果所有测量项都正常，说明综控线没问题，是TPA坏了，需要更换。
实例：三康基站前期开站时B扇区双TPA没有上报canID，经测试确认TPA处航空头没有拧好，重新拧紧后问题解决。
3.4 TPA自检错误TPA自检有四部分：温度、数字电阻、校准数据CRC和LNA电流。
一般来说温度不会出问题，数字电阻出问题也是校准数据被改写，所以这两项可不用查。
重点关注校准数据CRC结果和LNA电流。
处理方法：（1）读LNA电流，读校准数据，如果均有问题，直接更换TPA。
（2）如果以上两项没问题，多次复位现象一样，也请更换TPA。
付TPA CanID上报消息的说明：如：CANID msg content [0] is 2CANID msg content [1] is 0CANID msg content [2] is 0CANID msg content [3] is 0CANID msg content [4] is 0CANID msg content [5] is 0说明：[0]——板卡类型标识，2代表TPA。
[1]——生产厂商标识，0代表Datangmobile，这个字节是固定的。
[2]——无意义。
需要关注的有：[3]——LPA自检是否有错误。
此字节的高4bit和低4比特的含义是重复的，代表LPA 自检是否有错误。
从低bit向高bit排序，分别代表LPA1到LPA4。
对应比特为0-无错误，1-有错误。
LPA的自检有温度检测、数字电阻检测、CAL E2PROM CRC检测。
例如：打印136，转换为二进制为10001000，说明该TPA的path3自检错误。
实例：新共灯基站：A扇区path5 TX/RX自检不过，读取Pid数据，为全“FF”，校准数据后面部分全“0”，这两项数据CRC校验都是错误的，确认TPA损坏。
[4]——低4bit表示复位原因。
一般常见的有：0-上电复位，1-软复位，8-CAN RESET 复位，15-CAN消息复位。
高4bit表示四路LNA电流检测结果，从低bit向高bit排序，分别代表LPA1到LPA4，0－LNA电流正常，1－LNA电流超出门限。
例如：打印40，转换为二进制为00101000，说明该TPA的path1电流自检错误，此时会在控制台看到打印信息：“current detection error!”实例：胡港村基站：A扇区path1和path5电流检测错误。
[5]——低4bit表示主板自检结果，现在只检测主板温度。
高4bit表示LPA是否在位，从低bit向高bit排序，分别代表LPA1到LPA4，0－LPA在位，1－LPA不在位。
例如：打印192，转换为二进制为11000000，说明该TPA的path2和path3没有插入LPA。
注意：这种情况对于CANIndex为奇数的TPA是正常的。
总结：只要msg content 3、4、5的高4比特不为零，就说明该TPA自检错误。
但是对于CANIndex 为奇数的TPA最高2比特忽略。
3.5 某路Cableloss不过1.首先排除RFU问题。
2.逐段排查该路的下跳线和主馈线，可以与该扇区正常的通路交换来验证，通常原因为某个头子拧的过松、过紧，或者头子做的不好导致。
3.6 RTD不过请首先通过交换排除RFU的问题，然后对应下列情况分别处理。
1.某个通路只有单方向RTD数值很小，多次复位无效的，说明对应的LPA损坏，需要更换TPA。
2.某个通路TX和RX的RTD数值都很小，需要检查该路的上跳线是否松动，如果没有松动，那么与本扇区正常的通路交换上跳线，可以仅在TPA处交换。
如果故障表现为固定的某个path，那么说明TPA损坏，需要更换。
如果故障表现为固定的上跳线，需要检查该上跳线与天线阵列的接头，甚至更换上跳线。
