中级制图员试题库含参考答案一、单选题（共100题，每题1分，共100分）1.当圆柱的轴线垂直于W面时，则圆锥在V面的投影是( )。
A、椭圆B、圆C、三角形D、四边形正确答案：D2.对圆弧标注半径尺寸时，应在尺寸数字前加注符号“( )”。
A、SRB、RC、φD、Sφ正确答案：B3.道德是指依靠( )、传统习惯、教育示范和内心信念来维持的社会实践活动。
A、社会舆论B、宪法C、党的领导D、国家法律正确答案：A4.一平面立体与一曲面立体相切组合时，在相切处( )。
A、有交线B、无切线C、有分界线D、无分界线正确答案：D5.组合体的组合形式分为叠加和( )两种。
A、相贯B、相切C、截交D、切割正确答案：D6.用计算机绘图时，一条水平直线的起始点绝对坐标为(a,b)，长度为30，终点在起点的左边，终点的相对极坐标表示为( )。
A、@30<180B、@30+a<180C、@30+a<0D、@30<0正确答案：A7.( )一般适用于外形较简单的机件。
A、全剖视图B、阶梯剖视图C、局部剖视图D、半剖视图正确答案：A8.图样上标注的尺寸，一般应由尺寸界线、( )、尺寸数字组成。
A、尺寸线B、尺寸箭头C、尺寸箭头及其终端D、尺寸线及其终端正确答案：D9.以下描深图形应遵循的顺序错误的是( )。
A、先曲后直B、先水平后垂、斜C、先细后粗D、先大后小正确答案：D10.绘图铅笔中的2H铅笔通常用于( )。
A、加深粗实线B、画虚线、细实线C、写汉字或字母D、画底稿正确答案：D11.( )是对制图员基本素质的要求。
A、职业道德B、注重信誉C、遵纪守法D、讲究公德正确答案：D12.用人单位以暴力、威胁或者非法限制人身自由的手段强迫劳动的，劳动者( )通知用人单位解除劳动合同。
A、不可以B、可提前10天C、可提前30天D、可以随时正确答案：D13.图纸中( )字头向右倾斜，与水平基准线成75°角。
制图员中级理论知识试卷及答案注意事项：1.考试时间为120分钟。
2.本试卷按照2001年颁布的《制图员国家职业标准》命制。
3.请在试卷的标封处填写姓名、准考证号和所在单位名称。
4.仔细阅读题目要求，在规定位置填写答案，不要乱写乱画，不要在标封区填写无关内容。
一、单项选择（第1题~第160题，每题分值0.5分）1.职业道德能调节本行业内人与人之间、本行业与其他行业之间，以及各行业集团与社会之间的关系，以维持其职业的存在和发展。
选项B。
2.职业道德主要概括本职业的职业业务和职责，反映本职业的特殊利益和要求。
选项D。
3.职业道德是制图员自我完善的必要条件。
选项D。
4.爱岗敬业包括两层含义，其一是指工作质量，其二是指人品。
选项A。
5.制图国家标准规定，图框格式分为横装和竖装两种，但同一产品的图样只能采用一种格式。
选项A。
6.制图国家标准规定，图纸的标题栏必须配置在图框的右下角位置。
选项C。
7.若某图纸上字体的宽度为5/2mm，则该图纸选用的是7号字体。
选项C。
8.目前，在机械图样中仍采用中规定的8种线型。
选项C。
9.叙述错误的是对称中心线用细点画线表示。
选项B。
10.尺寸线终端形式有箭头和圆圈两种形式。
选项B。
11.当标注直径尺寸时，尺寸线必须与所注的线段平行。
选项C。
12.在图样中，尺寸数字不能与任何图线相交，如果不可避免，则必须将其断开。
选项A为尺寸线，选项B为尺寸界线，选项C为图线，选项D为数字。
13.当标注角度尺寸时，尺寸数字应水平书写，尺寸界线应沿径向引出，并画成圆弧，圆心为角的顶点。
选项A为尺寸线，选项B为尺寸界线，选项C为尺寸线及其终端，选项D为尺寸数字。
14.在使用圆规画圆时，应尽可能使钢针和铅芯垂直于纸面。
选项A为纸面，选项B为圆规，选项C为比例尺，选项D为直线笔。
15.在绘图中，使用铅芯的硬度规格要比画直线的铅芯软一级。
选项A为分规，选项B为圆规，选项C为绘图笔，选项D为绘图机。
16.工程上常用的绘图方法有中心投影法和平行投影法。
制图员中级理论知识试卷一、单项选择 (第 1题~第 65题。
选择一个正确的答案,将相应的字母填入题内的括号中。
每题 1分,满分 65分。
1、从模型空间打印一张图, 打印比例为 10:1, 那么想在图纸上得到 3mm 高的字, 应在图形的字高为多少? ( A 、 3mm B 、 0.3mm C 、 30mm D 、 10mm2、下面的哪一种方式可以使得光标锁定预先定义的栅格?(A 、栅格设置B 、正交C 、当前图层命名D 、栅格捕捉设置3、使用 VIEWRES 命令设置较高数值可以将哪些项的光滑程度提高?(A 、圆弧B 、圆C 、椭圆D 、以上都是4、直线、多段线、样条线能用下面的哪一个选项闭合? (A 、 CloseB 、 CompleteC 、 ConnectD 、 Done5、什么命令能沿着对象放置点并创建等分线段? (A 、 MEASUREB 、 POINTC 、 DIVIDED 、 SPLIT6、正多边形命令用于绘制(边的正多边形。
A 、 1— 100B 、 3— 100C 、 3— 1024D 、以上都不对7、定义了一个 AutoCAD 对象捕捉区域的十字线周围的方框叫什么?(A 、拾取框B 、靶框C 、指针D 、栅格8、在文字标注时, _______控制数字小数位的设置?(A 、在“标注样式”的“精度”选项B 、 UNITS 命令C 、在“标注样式”的“测量比例”选项D 、编辑标注文字9、A utoCAD 提供了 255种可供选择的颜色,每种颜色具有确定的编号和名称,其中(号为 7种常用的颜色,即CAD的标准色。
A 、 1— 7B 、 10— 16C 、 101— 107D 、 201— 20710、下列关于属性定义说法正确的是:(A 、块必须定义属性B 、一个块中最多只能定义一个属性C 、多个块可以共用一个属性D 、一个块中可以定义多个属性11、属性和块的关系:(A 、属性和块是平等关系B 、属性必须包含在块中C 、块中可以只有属性而无图形对象12、以下哪种方法在将对象从其他应用程序嵌入到 AutoCAD 中时是合法的。

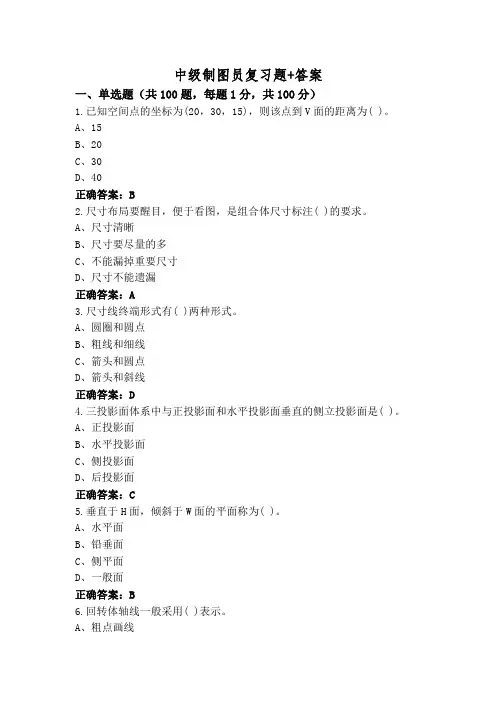

中级制图员复习题+答案一、单选题（共100题，每题1分，共100分）1.已知空间点的坐标为(20，30，15)，则该点到V面的距离为( )。
A、15B、20C、30D、40正确答案：B2.尺寸布局要醒目，便于看图，是组合体尺寸标注( )的要求。
A、尺寸清晰B、尺寸要尽量的多C、不能漏掉重要尺寸D、尺寸不能遗漏正确答案：A3.尺寸线终端形式有( )两种形式。
A、圆圈和圆点B、粗线和细线C、箭头和圆点D、箭头和斜线正确答案：D4.三投影面体系中与正投影面和水平投影面垂直的侧立投影面是( )。
A、正投影面B、水平投影面C、侧投影面D、后投影面正确答案：C5.垂直于H面，倾斜于W面的平面称为( )。
A、水平面B、铅垂面C、侧平面D、一般面正确答案：B6.回转体轴线一般采用( )表示。
A、粗点画线B、细实线C、细点画线D、粗实线正确答案：C7.平行于H面的直线称( )。
A、正垂线B、铅垂线C、水平线D、侧垂线正确答案：C8.物体由前向后投影，在正投影面得到的视图，称为( )。
A、向视图B、左视图C、主视图D、视图正确答案：C9.水平线AB的投影( )平行于OX。
A、ABB、abC、a′b′D、a〞b〞正确答案：C10.当两个不同直径的圆柱轴线正交相贯时，其相贯线上的特殊点有( )。
A、一个B、三个C、四个D、二个正确答案：C11.( )是指人与人、个人与集体、个人与社会以及人对待自然的行为规范的总和。
A、人生观B、道德C、宪法D、各种规章纪律正确答案：B12.下列对象执行[偏移]命令后，大小和形状保持不变的是( )。
A、椭圆B、直线（L）C、圆D、圆弧正确答案：B13.侧垂线在( )面的投影反映实长A、V、W面B、H、V面C、W、H面D、以上都不是正确答案：B14.使用“图像”对话框将光栅图象插入到AutoCAD中时，可控制图像的？( )A、插入点、缩放比例、旋转角度B、图象质量C、对比度、褪色度、亮度D、以上选项都正确正确答案：A15.轴套类零件其他视图的选择，常用断面和( )。

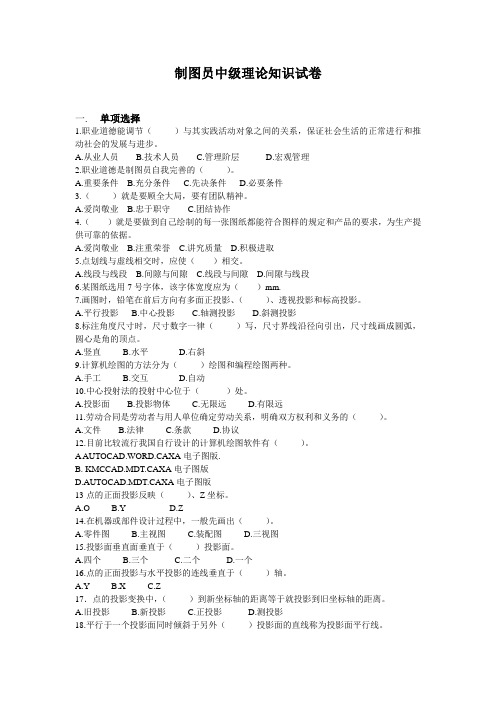

制图员中级理论知识试卷一.单项选择1.职业道德能调节（）与其实践活动对象之间的关系，保证社会生活的正常进行和推动社会的发展与进步。
A.从业人员B.技术人员C.管理阶层D.宏观管理2.职业道德是制图员自我完善的（）。
A.重要条件B.充分条件C.先决条件D.必要条件3.（）就是要顾全大局，要有团队精神。
A.爱岗敬业B.忠于职守C.团结协作4.（）就是要做到自己绘制的每一张图纸都能符合图样的规定和产品的要求，为生产提供可靠的依据。
A.爱岗敬业B.注重荣誉C.讲究质量D.积极进取5.点划线与虚线相交时，应使（）相交。
A.线段与线段B.间隙与间隙C.线段与间隙D.间隙与线段6.某图纸选用7号字体，该字体宽度应为（）mm.7.画图时，铅笔在前后方向有多面正投影、（）、透视投影和标高投影。
A.平行投影B.中心投影C.轴测投影D.斜测投影8.标注角度尺寸时，尺寸数字一律（）写，尺寸界线沿径向引出，尺寸线画成圆弧，圆心是角的顶点。
A.竖直B.水平 D.右斜9.计算机绘图的方法分为（）绘图和编程绘图两种。
A.手工B.交互 D.自动10.中心投射法的投射中心位于（）处。
A.投影面B.投影物体C.无限远D.有限远11.劳动合同是劳动者与用人单位确定劳动关系，明确双方权利和义务的（）。
A.文件B.法律C.条款D.协议12.目前比较流行我国自行设计的计算机绘图软件有（）。
A AUTOCAD.WORD.CAXA电子图版.B. KMCCAD.MDT.CAXA电子图版D.AUTOCAD.MDT.CAXA电子图版13点的正面投影反映（）、Z坐标。
A.OB.Y D.Z14.在机器或部件设计过程中，一般先画出（）。
A.零件图B.主视图C.装配图D.三视图15.投影面垂直面垂直于（）投影面。
A.四个B.三个C.二个D.一个16.点的正面投影与水平投影的连线垂直于（）轴。
A.YB.XC.Z17．点的投影变换中，（）到新坐标轴的距离等于就投影到旧坐标轴的距离。
中级制图员（土建类）理论知识复习题一、单项选择题1、制图国家标准规定，图纸幅面尺寸应优先选用（ C、5 ）种基本幅面尺寸。
A、3B、4C、5D、62、A3图幅的尺寸为( B、420×297 ) 。
A、420×594B、420×297C、297×210D、594×8413、图纸上必须用( D、粗实线 ) 画出图框。
A、虚线B、单点长画线C、细实线D、粗实线4、图纸上标题栏通常位于图框的（ B、右下角）。
A、左下角B、右下角C、右上角D、任意位置5、工程上常用的（ C、投影法）有中心投影法和平行投影法。
A、作图法B、技术法C、投影法D、图解法6、建筑工程图样主要采用（ D、正投影）的方法绘制。
A、平行投影B、中心投影C、斜投影D、正投影7、正投影的基本特性有实形性、积聚性、（ A、类似性）。
A、类似性B、特殊性C、统一性D、普遍性8、建筑图样上，标高及总平面图上的尺寸数字应以( C、m )为单位。
A、mmB、cmC、mD、km9、建筑图样上，除标高及总平面图以米为单位外，其他必须以（ A、mm ）为单位。
A、mmB、cmC、dmD、km10、图样中汉字应写成 ( C、长仿宋体 ) 体，采用国家正式公布的简化字。
A、楷体B、宋体C、长仿宋体D、黑体11、图样中汉字字体的号数，是指字体的（ B、高度）。
A、宽度B、高度C、长度D、厚度12、图纸中数字和字母分为（ B、A型和B型）两种字型。
A、大写和小写B、A型和B型C、简体和繁体D、中文和英文13、丁字尺尺身的上边为工作边，主要用于绘制( C、水平线 ) 线。
A、垂线B、斜线C、水平线D、任意线14、画建筑平面图时，应先画( B、轴线 )。
A、墙体轮廓线B、轴线C、柱子D、尺寸线15、在绘制平面图、立面图、剖面图时，其绘图比例有（ A、5 ）种。
A、5B、6C、7D、816、总平面图一般采用的比例有 1:500、 1:1000、( D、1:2000 ) 等。

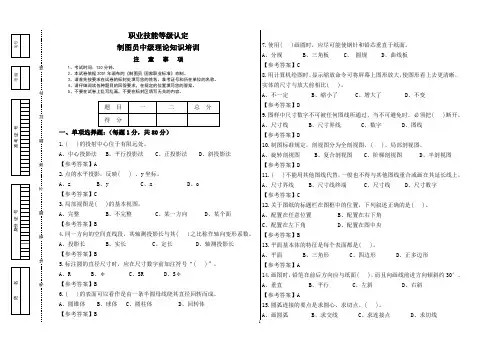

职业技能等级认定制图员中级理论知识培训注 意 事 项1、考试时间：120分钟。
2、本试卷依据2001年颁布的《制图员 国家职业标准》命制。
3、请首先按要求在试卷的标封处填写您的姓名、准考证号和所在单位的名称。
4、请仔细阅读各种题目的回答要求，在规定的位置填写您的答案。
5、不要在试卷上乱写乱画，不要在标封区填写无关的内容。
题 目 一 二 总 分 得 分一、单项选择题：（每题1分，共80分）1.( )的投射中心位于有限远处。
A 、中心投影法B 、平行投影法C 、正投影法D 、斜投影法 【参考答案】A2.点的水平投影，反映( ) 、y 坐标。
A 、zB 、yC 、xD 、o 【参考答案】C3.局部视图是( )的基本视图。
A 、完整B 、不完整C 、某一方向D 、某个面 【参考答案】B4.同一方向的空间直线段，其轴测投影长与其( )之比称作轴向变形系数。
A 、投影长 B 、实长 C 、定长 D 、轴测投影长 【参考答案】B5.标注圆的直径尺寸时，应在尺寸数字前加注符号“( )”。
A 、R B 、φ C 、SR D 、S φ 【参考答案】B6.( )的表面可以看作是由一条半圆母线绕其直径回转而成。
A 、圆锥体 B 、球体 C 、圆柱体 D 、回转体 【参考答案】B7.使用( )画圆时，应尽可能使钢针和铅芯垂直于纸面。
A 、分规 B 、三角板 C 、 圆规 D 、曲线板 【参考答案】C8.用计算机绘图时，显示缩放命令可将屏幕上图形放大，使图形看上去更清晰，实体的尺寸与放大前相比( )。
A 、不一定B 、缩小了C 、增大了D 、不变 【参考答案】D9.图样中尺寸数字不可被任何图线所通过，当不可避免时，必须把( )断开。
A 、尺寸线 B 、尺寸界线 C 、数字 D 、图线 【参考答案】D10.制图标准规定，剖视图分为全剖视图、( )、局部剖视图。
A 、旋转剖视图B 、复合剖视图C 、阶梯剖视图D 、半剖视图 【参考答案】D11.( )不能用其他图线代替，一般也不得与其他图线重合或画在其延长线上。
制图员(机械)中级理论知识答案本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March职业技能鉴定国家题库试卷制图员（机械）中级理论知识考试答案考件编号：-----------姓名--------------准考证号----------------单位------------------------一、单项选择题（第1题~第60题，选择一个正确答案，将相应的字母填入题内的括号中。
每题1分，满分60分）1．图样中书写数字和字母字型有（C），在同一张图样上，只允许采用一种形式。
A．A型 B．B型 C．A型和B型 D．B型和C型2．（B）是社会道德的重要组成部分，是社会道德原则和规范在职业活动中的具体化。
A．人生价值B．职业道德 C．社会活动 D．职业活动3．在绘制图样时，其断裂处的分界线，一般采用制图国家标准规定的（B）绘制。
A．波浪线 B．细实线 C．细点画线 D．细双点画线4．职业道德能调节本行业中人与人之间、本行业与其他行业之间、以及（C）之间关系，以维持其职业的存在和发展。
A．职业和家庭 B．社会失业率 C．各行业集团与社会 D．工作和学习5．（A）就是要不断学习，勇于创新。
A．爱岗敬业 B．注重信誉 C．团结协作 D．积极进取6．（B）是对制图员基本素质的要求。
A．遵纪守法 B．职业道德 C．讲究公德 D．注重信誉7．制图国标规定，图纸优先选用的（A）代号为5种。
A．基本幅面 B．图框格式 C．图线线型 D．字体高度8．制图国标规定，图纸的标题栏（D）配置在图框的右下角位置。
A．不得 B．不必 C．必须 D．可以9．六个基本视图的投影关系是（D）视图高平齐。
A．主、俯、后、右 B．主、俯、后、仰 C．主、俯、右、仰 D．主、左、右、后10．某图纸选用7号字体，该字体宽度应为（D）mm。
A．2/7 B．7/2 C．2/7 D．7/211．图纸中（A）字头向右倾斜，与水平基线成75°角。

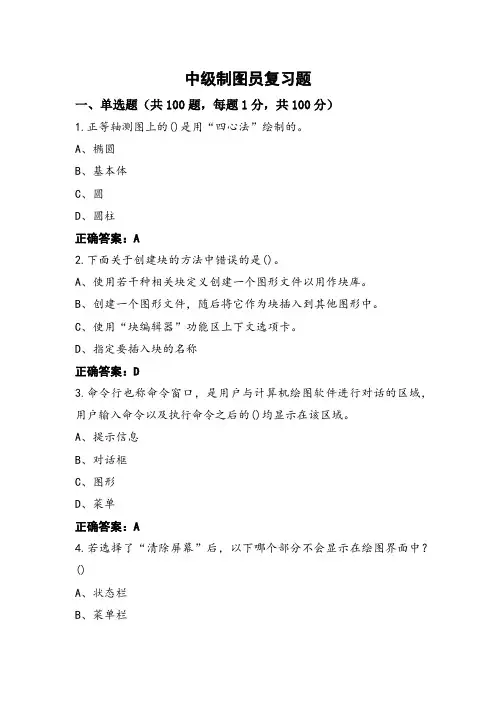

中级制图员复习题一、单选题（共100题，每题1分，共100分）1.正等轴测图上的()是用“四心法”绘制的。
A、椭圆B、基本体C、圆D、圆柱正确答案：A2.下面关于创建块的方法中错误的是()。
A、使用若干种相关块定义创建一个图形文件以用作块库。
B、创建一个图形文件，随后将它作为块插入到其他图形中。
C、使用“块编辑器”功能区上下文选项卡。
D、指定要插入块的名称正确答案：D3.命令行也称命令窗口，是用户与计算机绘图软件进行对话的区域，用户输入命令以及执行命令之后的()均显示在该区域。
A、提示信息B、对话框C、图形D、菜单正确答案：A4.若选择了“清除屏幕”后，以下哪个部分不会显示在绘图界面中？()A、状态栏B、菜单栏C、命令窗口D、工具栏正确答案：D5.下列各等级铅笔，何者笔蕊最软所绘线条最黑()？A、9HB、HBC、7BD、F正确答案：C6.无装订边图纸的装订，是在图纸的左下角，粘贴上()。
A、硬纸板B、胶布C、图钉D、装订胶带正确答案：D7.()是指一个人在政治思想、道德品质、知识技能等方面所具有的水平。
A、基本素质B、讲究公德C、职业道德D、个人信誉正确答案：A8.关于正平面说法不正确的是()。
A、一定不平行W面B、倾斜于W面C、平行于V面D、垂直于H面正确答案：B9.将某部分结构用大于原图形所采用的比例画出，这种图形称为()。
A、视图B、剖视图C、断面图D、局部放大图正确答案：D10.以下说法正确的是()。
A、机件的真实大小与图样的大小相同B、1︰2是放大比例C、尺寸线与尺寸界线必须相互垂直D、虚线与点画线应相交于线正确答案：D11.以下基本体属于平面立体的是()。
A、圆环107B、圆锥C、圆柱D、四棱锥正确答案：C12.铅芯削磨形状为()的铅笔用于写字和画细线。
A、球形B、锥形C、矩形D、柱形正确答案：B13.“SФ”表示()的尺寸。
A、圆B、球体C、圆锥D、圆柱正确答案：B14.()一个投影面的平面称为投影面平行面。

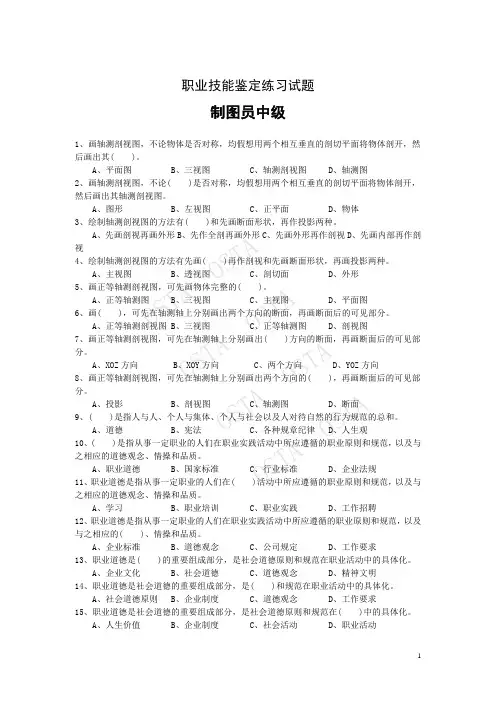

O S T AO ST AO ST AO ST AO ST AO ST AO ST AO ST A 职业技能鉴定练习试题制图员中级1、画轴测剖视图，不论物体是否对称，均假想用两个相互垂直的剖切平面将物体剖开，然后画出其( )。
A、平面图B、三视图C、轴测剖视图D、轴测图2、画轴测剖视图，不论( )是否对称，均假想用两个相互垂直的剖切平面将物体剖开，然后画出其轴测剖视图。
A、图形B、左视图C、正平面D、物体3、绘制轴测剖视图的方法有( )和先画断面形状，再作投影两种。
A、先画剖视再画外形B、先作全剖再画外形C、先画外形再作剖视D、先画内部再作剖视4、绘制轴测剖视图的方法有先画( )再作剖视和先画断面形状，再画投影两种。
A、主视图B、透视图C、剖切面D、外形5、画正等轴测剖视图，可先画物体完整的( )。
A、正等轴测图B、三视图C、主视图D、平面图6、画( )，可先在轴测轴上分别画出两个方向的断面，再画断面后的可见部分。
A、正等轴测剖视图B、三视图C、正等轴测图D、剖视图7、画正等轴测剖视图，可先在轴测轴上分别画出( )方向的断面，再画断面后的可见部分。
A、XOZ方向B、XOY方向C、两个方向D、YOZ方向8、画正等轴测剖视图，可先在轴测轴上分别画出两个方向的( )，再画断面后的可见部分。
A、投影B、剖视图C、轴测图D、断面9、( )是指人与人、个人与集体、个人与社会以及人对待自然的行为规范的总和。
A、道德B、宪法C、各种规章纪律D、人生观10、( )是指从事一定职业的人们在职业实践活动中所应遵循的职业原则和规范，以及与之相应的道德观念、情操和品质。
A、职业道德B、国家标准C、行业标准D、企业法规11、职业道德是指从事一定职业的人们在( )活动中所应遵循的职业原则和规范，以及与之相应的道德观念、情操和品质。
A、学习B、职业培训C、职业实践D、工作招聘12、职业道德是指从事一定职业的人们在职业实践活动中所应遵循的职业原则和规范，以及与之相应的( )、情操和品质。

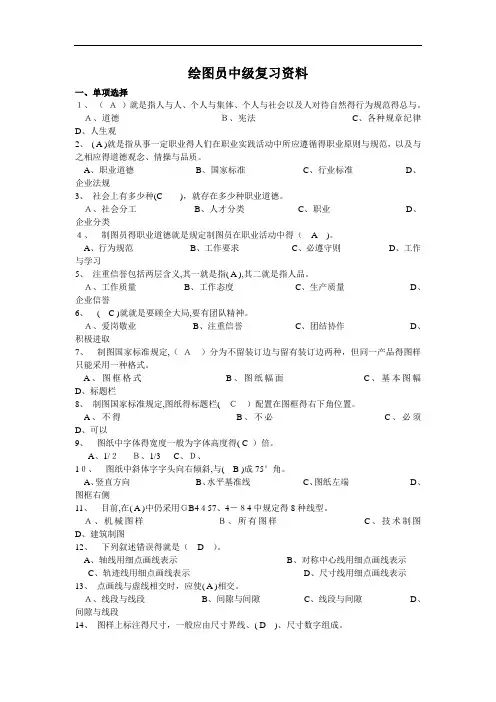

中级制图员理论知识复习题1.（道德）是指人与人、个人与集体、个人与社会以及人对待自然的行为规范的总和。
2.（职业道德）是指从事一定职业的人们在职业实践活动中所应遵循的职业原则和规范以及与之相应的（道德规范）、情操和品质。
3.职业道德是（社会道德）的重要组成部分，是社会道德原则和规范在职业活动中的具体。
4.职业道德能调和（从业人员）与其实践活动对象之间的关系，保证社会生活的正常进行和推动社会的发展与进步。
5.由于（社会分工）的复杂性和精细化，使得社会上的这也种类繁多，职业道德多种多样。
6.优良的（企业文化）是新时期制图员从事高标准高效率工作的动力。
7.（基本素质）是指一个人在政治思想、道德宾至、知识技能等方面所具有的水平。
8. 制图国家标准规定图纸优先使用的（基本幅面）代号为5种。
9.图框格式分为不留装订和留装订两种。
10.制图国家标准规定，图纸的标题栏（必须）配置在图框的右下角位置。
11.某图纸选用7号字体，该字体宽度应为（2/7）mm。
12.图纸中斜体字字头向右倾斜与水平基准线）成75度角。
13.在机械图样（细点画线）一般用于表示轴线、对称中心线、轨迹线和节圆及节线。
14.尺寸线终端形式有箭头和（斜线）两种形式。
15.当标注（线性）尺寸时，尺寸线必须与所注的线段平行。
16.图样中尺寸数字不可被任何图线所通过，当不可避免时，必须把（图线）断开。
17.标注角度尺寸时，一般（尺寸线）应通过圆心尺寸箭头指到圆弧上。
18.标注角度尺寸时，尺寸数字一律（水平）写，尺寸界线沿经向引出，尺寸线画成圆弧，圆心是角的顶点。
19.画图时，铅笔在以后方向应与纸面垂直，而且向画线（前进）的方向倾斜30度。
20.(圆规）使用铅芯的硬度规格要比画直线的铅芯软一级。
21.中心投影法的投射中心位于（有限远）处。
22.目前比较流行我国自行设计的计算机绘图软件有（AUTO CAD 、MDT、CAXA 电子图版）。
23.计算机绘图的方法分为交互绘图和（编程）绘图两种。
24.零件图中不应包括（技术规范）。
25.零件按结构特点可分（轴套类、盘盖类、插架类、箱壳类和薄板类）。
26.装配图中不包括（技术规范）。
27.点的正面投影与（水平）投影的连线垂直于错轴。
28.Ａ.Ｂ.Ｃ....点的水平投影用（ａ.ｂ.c....）表示。
29.点的正面投影反映（X.Z）坐标。
30.点的水平投影反映X.（Y）坐标。
31.空间直线与投影的相对位置关系有（一般位置直线）、投影面直线和投影面平行线三种。
32.平行于一个投影面同时倾斜于另外（两个）投影面的直线称为投影面平行线。
33.投影面垂直线平行于（2个）投影面。
34.同时（倾斜于）三个投影面得直线称为一般位置直线。
35.垂直于一个投影面同时倾斜于另外两个投影面平面称为投影面（垂直面）。
36.投影面的（一般位置平面）同时倾斜于三个投影面。
37.投影变换中新设置的投影面必须垂直于（原投影面）体系中的一个投影面。
38.点投影变换中，新投影到新坐标轴的距离等于旧投影到（旧坐标轴）的距离。
39.直线的投影变换中，一般位置线变换为投影面平行线时，新投影轴的设立原则是新投影轴（平行于）直线的投影。
40.直线的投影变换中平行线变换为投影面（垂直线）是新投影轴的设立原则是新投影轴垂直于反映直线实长的投影。
41.一般位置平面转换为投影面垂直面时设立的（新投影轴）必须垂直于平面中的一条直线。
42.投影面垂直面变换为投影面平行面时设立的（新投影轴）必须平行于平面积聚为直线的那个投影。
43.斜度的标注包括指引线、斜度符号、斜度值。
44.锥度的标注暴扣指引线、锥度符号、锥度值。
45.圆弧连接的要点是求圆心、求（切点）、画圆弧。
46 同心圆法是已知椭长短轴做（椭圆）的精确画法。
47.物体由左向右投影时，在侧立投影面得到的视图称为（左视图）。
48.平面基本体的特征是每个表面都是（平面）49.曲面基本体的特征是至少有（1）个表面是曲面。
50.球体的表面可以看做是由一条半圆母线绕其（直径）回转而成。
51.截平面与立体表面的（交线）称为截交线。
52.截平面与圆柱体轴线倾斜时截交线的形状是（椭圆）。
53.截平面与锥轴平行时截交线的形状是（双曲线）。
54.（球体）截交线的形状总是圆。
55.截平面于（圆柱>轴线垂直时截交线的形状是矩形。
56.截平面于（圆柱）轴线垂直时截交线的形状是图。
57.截平面与圆柱轴线倾斜时（截交线）的形状是椭圆。
58.平面与圆锥相交当截平面（通过锥顶）是截交线形状为三角形。
59.平面与圆锥相交当截平面（垂直圆锥轴线）时截交线形状是图。
60.平面与（圆锥）相交，且截平面平行于立体轴线时，截交线形状为双曲线。
61.两曲面立体相交，其（表面交线）称为相贯线。
62（相贯线）是两立体表面的共有线，是两个立体表面的共有点的集合。
63.两直径不等的圆柱正交时，相贯线一般是一条封闭的（空间曲线）。
64.两直径不等的圆柱于圆锥正交时，相贯线一般是一条封闭的（空间曲线）。
65.球面与圆柱相交，当相贯线的形状为圆时。
说明圆柱轴线（通过球心）。
66.在球面上加工一个圆锥通孔，当孔的轴线(通过球心)时，其相贯线的形状为圆。
67.求相贯线的基本方法是（表面取点）法。
68.利用辅助平面法求双曲面立体相贯线时，其所作辅助平面不能{倾斜于（不过锥顶）}立体的轴线。
69.组合体的组合形式分有（三）种。
70.齐全；清晰；合理是组合体尺寸标注的（基本要求）。
71.三视图中的线框，可以表示物体上（两相脚面）的投影。
72.视图中的一条图线，可以是（圆锥体转向轮廓）的投影。
73.读组合体的基本方法是（投影分析法和线面分析法）。
74.六个基本视图的投影关系是（主、俯、左、仰、后、右）。
75.六个基本视图的配置中（仰视图）在主视图的上方且长对正。
76.局部视图是（某个面）的基本视图。
77.基件向不平行于基本投影面投影所得的试图叫（斜视图）。
78.画斜视图时，必须在视图的上方标出视图的名称“X”（“X”为大写的拉丁字母），在相应视图附近用箭头指明投影方向，并注上相同的（字母）。
79.斜视图主要用来表达机件（倾斜部分）的视图。
80.制图标准规定，剖视图分为全部视图、（半剖视图）、局部剖视图。
81.根据机件表达的需要，剖视图中将剖切面的种类规定为（单一剖切面）、几个平行的剖切面、两相交剖切面、组合剖切面和斜剖剖切面五种。
82.一般应在剖视图的上方用大写字母标出剖视图的名称“X-X”，在相应视图上用剖切符号表示剖切位置，用（箭头）表示投影方向，并注上相同的字母。
83.断面图中，当剖切平面通过非圆孔，会导致出现完全分离的两个剖面时，这些结构应按（剖视图）绘制。
84.重合断面图的（轮廓线）和剖面符号均用细实线绘制。
85.目标（工具点）捕捉不能捕捉到（拐点）。
86.计算机绘图时，不同的图层上设置（不同）的线型和颜色。
87.在计算机绘图中，图层的状态包括层名、（线型、颜色）、打开或关闭以及是否为当前层等。
88.用计算机绘图时，显示缩放命令可将屏幕上图形放大，使图形看上去更清晰，实体的尺寸与放大前相比（相等）。
89.下面有关另存文件的描述错误的是（将文件按原名在原位置储存属于另存文件）。
90.用计算机绘图时，栅格由一系列排列规则的点组成，它类似于手工绘图用的（方格纸）。
91.使用计算机绘图的图形，（特征点特征）不能使用查询命令得到。
92.常用的螺纹紧固体有螺栓、螺柱、（螺钉、螺母）和垫圈等。
93.剖视图中，当剖切面纵剖螺栓、螺母、垫圈等紧固件及实心件时，按（不剖）绘制。
94.下列场合可用螺栓连接的说法错误的是（厚度不大也不拆卸的两零件）。
95.采用比例画图法时，螺栓直径为d，螺栓头厚度为0.7d，螺纹长度为2d，六角头画法同（螺栓）。
96.采用比例画法时，螺栓直径为d，平垫圈外径为2.2d，内径为（1.1d），厚度为0.15d。
97.画螺栓连接配置图时，螺柱旋入机体一端的螺纹，必须画成（全部旋入螺孔内）的形式。
98.叉架类零件通常由工作部分、支撑部分及连接部分组成，形状比较复杂且不规则零件上常有（支架结构、肋板和孔、槽）等。
99.支架类零件一般需要两个以上基本视图表达，常以工作位置为主视图，反映主要性状特征。
（连接部分和细部结构）采用局部剖视图或斜视图，并用剖视图、断面图、局部放大图表达局部结构。
100.箱体类零件主要起（包容、支撑其他零件）的作用，常有内腔、轴承孔、凸台、肋、安装板、光孔、螺纹孔等结构。
101.箱体类零件一般需要两个以上基本视图来表达，主视图按（工作位置）放置，投影方向按形状特征来选择，一般采用通过主要支撑孔轴线的剖视图表达其内部结构形状，局部结构常用局部视图，局部剖视图，断面表达。
102.零件图上，对铸造圆角的（尺寸标注）可在技术要求中用“未注铸造圆角RX~RX”方式标注。
103.零件图中一般的退刀槽可按“槽宽错槽深”的形式（标注尺寸）。
104.对于零件上用钻头钻出的不通孔或阶梯孔，画图时锥角一律画成120°。
钻孔深度是指（圆柱部分的深度，不包括锥坑）。
105. 标注（管螺纹）的代号时，不能将（管螺纹）的代号标注在螺纹大径的尺寸线上，而是以旁注的方式用引线标注。
106.当螺纹为左旋时，必须在“TR公称直径X螺距”之后（加注“LH”)，右旋则不需要标注。
107.表面粗糙度（主要评定参数）中应用最广泛的轮廓算术平均偏差用Ra代表。
108.表面粗糙度的代号应标注在可见轮廓线、尺寸线、尺寸界线或他们的延长线上，其中符号的尖端必须（从材料内部指向材料外）。
109.表面粗糙度代号中数字的方向必须与图中尺寸数字的方向（一致）。
110.标注表面粗糙度时，当零件所有表面具有相同的特征时，其代号可在图样的右上角统一标注，且代号的大小应为图样上其他代号的（1.4）倍。
111.尺寸公差的极限尺寸是允许尺寸变动的（两个）极限值。
112.尺寸公差中的（极限偏差）是指极限此尺寸减基本尺寸所得的代数差。
113.基本尺寸相同，相互结合的孔和轴（公差带之间的关系）称为配合。
114.为了生产上的方便，国家标准规定两种配合基准制，即（基孔制和基轴制）。
115.国家标准规定了公差带由（标注公差和基本偏差）两个要素组成。
标注公差确定公差带大小，基本偏差确定公差带位置）。
116.零件图上尺寸公差的标注形式有三种：1基本尺寸数字后边注写公差带代号：2基本尺寸数字后边注写上、下偏差：3基本尺寸数字后边同时注写（公差带代号和相应的上、下偏差），后者加括号。
117.在（斜二等）轴测图中，有两个轴间角均取135°。
118.在斜二等轴测图中，坐标面与轴测投影面平行，凡与做表面平行的平面上去的（圆）轴测投影仍为圆。
119.在斜二轴测图中，与坐标面不平行的平面上的圆，其（轴测图）为椭圆。
