交流接触器和中间继电器的区别交流接触器是一种用于交流供电电源控制回路中的器件。

常见的有AC220V、380V等。

交流接触器的三对主触头额定容量是10~630A。

交流接触器型号种类繁多，但工作原理一样。

它广泛用于自动化的控制系统中。

主要用于频繁接通或分断交、流电路，控制容量大，可远距离操作，配合中间继电器或时间继电器，可以实现定时操作，联锁控制，各种定量控制和失压及欠压保护。

其主要控制对象是三相异步电动机，也可用于控制其它电力负载，如电热器、照明、电焊机、电容器组等。

交流接触器利用主接点来开闭电路，用辅助接点来执行控制指令。

主接点一般只有常开接点，而辅助接点常有两对具有常开和常闭功能的接点，小型的接触器也经常作为中间继电器配合主电路使用。

交流接触器的接点由银钨合金制成，具有良好的导电性和耐高温烧蚀性。

交流接触器主要有四部分组成：①电磁系统，包括吸引线圈、动E铁芯和静E铁芯；②触头系统，包括三副主触头和两个常开、两个常闭辅助触头，它和动铁芯是连在一起互相联动的；③灭弧装置，一般容量较大的交流接触器都设有灭弧装置，以便迅速切断电弧，免于烧坏主触头；(④绝缘外壳及附件,各种弹簧、传动机构、短路环、接线柱等。

交流接触器工作原理：当线圈通电时，静铁芯产生电磁吸力，将动铁芯吸合，由于触头系统是与动铁芯联动的，因此动铁芯带动三条动触片同时运行，触点闭合，从而接通电源。

当线圈断电时，吸力消失，动铁芯联动部分依靠弹簧的反作用力而分离，使主触头断开,切断电源中间继电器种类也多，常用的有AC、DC两种。

它们有一个共同特点，触点工作电流都小于5A，常在控制电路中起二传手的作用，故称它为“中间”。

但工作原理与交直流接触器一样。

常用的静态导轨中间继电器，为继电保护类静态中间继电器的一种。

它具有体积较小，动作灵敏，插接方便等特点。

它的主要参数为：①电压额定值：额定电压DC:12V、24V、48V、110V、220V;AC:110V、220V、380V。

基础知识；脱扣器、继电器、空气开关、接触器、熔断器、隔离开关、断路器断路器按其使用范围分为高压断路器，和低压断路器，高低压界线划分比较模糊，一般将3kV以上的称为高压电器。

低压断路器又称自动开关，它是一种既有手动开关作用，又能自动进行失压、欠压、过载、和短路保护的电器。

它可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等的组合。

而且在分断故障电流后一般不需要变更零部件，已获得了广泛的应用。

高压断路器(或称高压开关)是变电所主要的电力控制设备,具有灭弧特性,当系统正常运行时,它能切断和接通线路及各种电气设备的空载和负载电流;当系统发生故障时,它和继电保护配合,能迅速切断故障电流,以防止扩大事故范围.因此,高压断路器工作的好坏,直接影响到电力系统的安全运行；高压断路器种类很多，按其灭弧的不同，可分为：油断路器（多油断路器、少油断路器）、六氟化硫断路器（SF6断路器）、真空断路器、压缩空气断路器等隔离开关即在分位置时，触头间有符合规定要求的绝缘距离和明显的断开标志；在合位置时，能承载正常回路条件下的电流及在规定时间内异常条件（例如短路）下的电流的开关设备我们所说的隔离开关，一般指的是高压隔离开关,即额定电压在1kv及其以上的隔离开关，通常简称为隔离开关，是高压开关电器中使用最多的一种电器，它本身的工作原理及结构比较简单，但是由于使用量大，工作可靠性要求高，对变电所、电厂的设计、建立和安全运行的影响均较大。

刀闸的主要特点是无灭弧能力，只能在没有负荷电流的情况下分、合电路。

主要作用是：1)分闸后，建立可靠的绝缘间隙，将需要检修的设备或线路与电源用一个明显断开点隔开，以保证检修人员和设备的安全。

2)根据运行需要，换接线路。

3)可用来分、合线路中的小电流，如套管、母线、连接头、短电缆的充电电流，开关均压电容的电容电流，双母线换接时的环流以及电压互感器的励磁电流等。

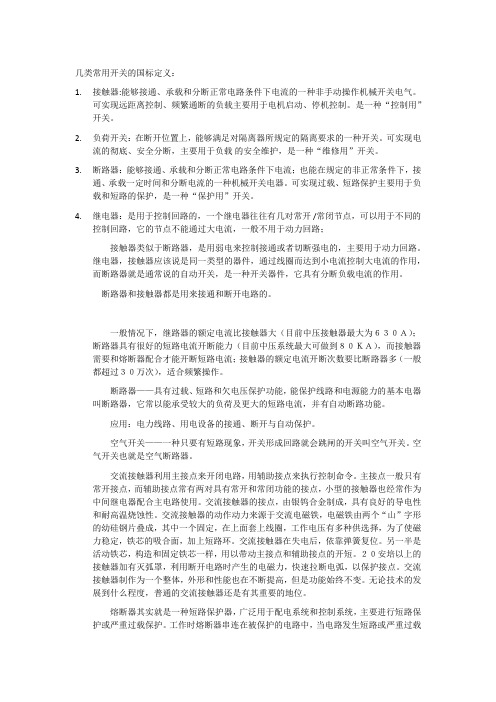

几类常用开关的国标定义：1.接触器:能够接通、承载和分断正常电路条件下电流的一种非手动操作机械开关电气。

可实现远距离控制、频繁通断的负载主要用于电机启动、停机控制。

是一种“控制用”开关。

2.负荷开关：在断开位置上，能够满足对隔离器所规定的隔离要求的一种开关。

可实现电流的彻底、安全分断，主要用于负载的安全维护，是一种“维修用”开关。

3.断路器：能够接通、承载和分断正常电路条件下电流；也能在规定的非正常条件下，接通、承载一定时间和分断电流的一种机械开关电器。

可实现过载、短路保护主要用于负载和短路的保护，是一种“保护用”开关。

4.继电器：是用于控制回路的，一个继电器往往有几对常开 /常闭节点，可以用于不同的控制回路，它的节点不能通过大电流，一般不用于动力回路；接触器类似于断路器，是用弱电来控制接通或者切断强电的，主要用于动力回路。

继电器，接触器应该说是同一类型的器件，通过线圈而达到小电流控制大电流的作用，而断路器就是通常说的自动开关，是一种开关器件，它具有分断负载电流的作用。

断路器和接触器都是用来接通和断开电路的。

一般情况下，继路器的额定电流比接触器大（目前中压接触器最大为６３０Ａ）；断路器具有很好的短路电流开断能力（目前中压系统最大可做到８０ＫＡ），而接触器需要和熔断器配合才能开断短路电流；接触器的额定电流开断次数要比断路器多（一般都超过３０万次），适合频繁操作。

断路器——具有过载、短路和欠电压保护功能，能保护线路和电源能力的基本电器叫断路器，它常以能承受较大的负荷及更大的短路电流，并有自动断路功能。

应用：电力线路、用电设备的接通、断开与自动保护。

空气开关——一种只要有短路现象，开关形成回路就会跳闸的开关叫空气开关。

空气开关也就是空气断路器。

交流接触器利用主接点来开闭电路，用辅助接点来执行控制命令。

主接点一般只有常开接点，而辅助接点常有两对具有常开和常闭功能的接点，小型的接触器也经常作为中间继电器配合主电路使用。

交流接触器与断路器的区别展开全文经常在网上看到很多朋友问这个问题，他们总是搞不清楚接触器和断路器的作用，也经常混为一谈用来做比较，其实这是两个功能完全不同的低压电器产品。

今天我们就关于断路器和接触器的功能来和大家交流下。

空气开关指一种只要有短路现象,开关形成回路就会跳闸的开关，是断路器的一个种类。

断路器和接触器的区别：接触器是指工业电中利用线圈流过电流产生磁场，使触头闭合，以达到控制负载的电器。

是可以直接分断额定负载的。

断路器是一种电力保护开关，用于开断、关合额定负载和故障负载，与接触器不同的是断路器可以对故障负载进行切除或关合，而接触器是没有这种能力的。

接触器是控制元件，而断路器是保护元件。

断路器是起保护作用的，能熄灭电弧，有分段能力。

接触器是利用线圈来控制电路的通断，接触器通电后，常开的就闭上了，长闭的打开，这样来控制。

1、断路器主要做保护，它的保护目前比较常用的是三段保护，既过载保护、短路短延时、短路长延时。

还有一些欠压、过压等保护功能。

具体视品牌、型号而定。

它的分合闸可以手动也可电动。

安装方式有固定式、抽屉式等。

根据电流的大小和工作电压的等级可以分多种2、接触器主要做工业控制用，一般负载以电机居多，当然会有一些加热器、做双电源切换等场合使用。

在接触器的通断是通过控制线圈电压来实现的。

根据灭弧的不同结构可以分为真空接触器和普通接触器。

根据不同的控制电压可以分为直流接触器和交流接触器，它的主要附件为辅助触点。

接触器的作用及功能：交流接触器（或直流接触器）是一种用于远距离频繁或不频繁地接通和分断主电路及大容量控制电路的电器。

它主要作为控制交流（直流）感应电动机的启动、停止、反转、调速，并与热继电器或其他适当的保护装置组合，保护电动机可能发生的过载或断相，也可用于控制其它电力负载如电容器、电照明、电焊机、电容器组等等。

性能要求1、额度工作电压，额度工作电流，交流接触器的主触头的额定工作电压有：220、380、660、1140V;辅助触头额定工作电压有：交流380V、直流220V;交流接触器的额定工作电流按R5系列有：6.3A、10A、16、25、40、63、100、160、250、400、630、1000、1600、2500、4000A.额定工作制交流接触器有以下四种工作制：（1）间断长期工资制：（8小时工资制）此工资制为基本工作制，按接触器的约定发热电流Ith由这种工资制来确定。

电气柜常用电器元件断路器（QF），接触器（KM），中间继电器（KA），热继电器（FR），按钮（SB），指示灯（LD），万能转换开关（SA），行程开关（SQ）1.断路器断路器又称自动空气开关，也是手动开关。

可以分配电能。

发生超负载，短路，负压时自动切断开关断路器符号：QF2交流接触器交流接触器是中间控制元件，可以频繁的通，断电路，可以以小电流控制大电流。

与热继电器配合使用可以对负载设备起到过载保护作用。

交流接触器由电磁机构和触头系统组成。

主触头可以痛，断主电路；辅助触头控制电路。

3热继电器热继电器在负载过载时断开电路而保护电路。

热继电器符号：FR4中间继电器中间继电器可以将一个控制信号变成多个控制信号或放大信号中间继电器的作用主要是控制接触器，和一些小功率的用电器。

中间继电器用于在控制电路中传递中间信号。

中间继电器的结构和原理与交流接触器基本相同，与接触器的主要区别在于：接触器的主触头可以通过大电流，而中间继电器的触头只能通过小电流。

所以，它只能用于控制电路中。

它一般是没有主触点的，因为过载能力比较小。

所以它用的全部都是辅助触头，数量比较多。

5按钮按钮颜色要求1“停止”按钮和“急停”按钮必须是红色。

按下红色按钮时必须使设备停止运行或断电。

2“启动”按钮的颜色是绿色。

3:“启动”和“停止”的交替按钮必须是黑色，白色，灰色。

4“点动”按钮必须是黑色。

5“复位”按钮必须是蓝色。

当“复位”按钮有停止作用时必须是红色。

5指示灯6转换开关7行程开关。
