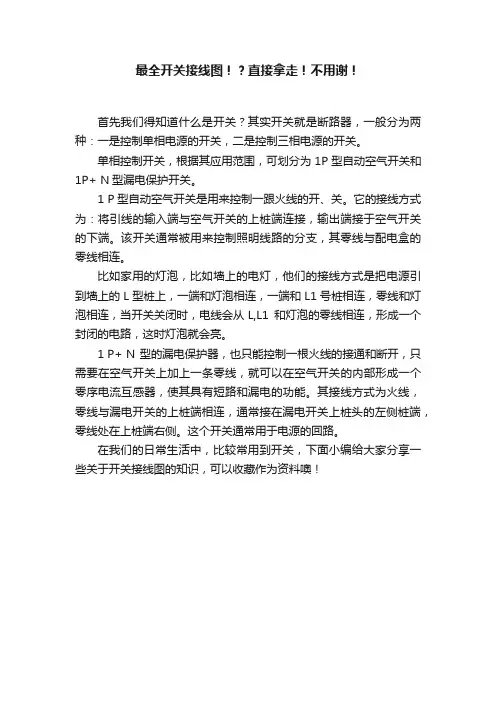

最全开关接线图！？直接拿走！不用谢！
首先我们得知道什么是开关？其实开关就是断路器，一般分为两种：一是控制单相电源的开关，二是控制三相电源的开关。
单相控制开关，根据其应用范围，可划分为1P型自动空气开关和1P+ N型漏电保护开关。
1 P型自动空气开关是用来控制一跟火线的开、关。
它的接线方式为：将引线的输入端与空气开关的上桩端连接，输出端接于空气开关的下端。
该开关通常被用来控制照明线路的分支，其零线与配电盒的零线相连。
比如家用的灯泡，比如墙上的电灯，他们的接线方式是把电源引到墙上的 L型桩上，一端和灯泡相连，一端和L1号桩相连，零线和灯泡相连，当开关关闭时，电线会从 L,L1和灯泡的零线相连，形成一个封闭的电路，这时灯泡就会亮。
1 P+ N型的漏电保护器，也只能控制一根火线的接通和断开，只需要在空气开关上加上一条零线，就可以在空气开关的内部形成一个零序电流互感器，使其具有短路和漏电的功能。
其接线方式为火线，零线与漏电开关的上桩端相连，通常接在漏电开关上桩头的左侧桩端，零线处在上桩端右侧。
这个开关通常用于电源的回路。
在我们的日常生活中，比较常用到开关，下面小编给大家分享一些关于开关接线图的知识，可以收藏作为资料噢！。
配电箱中的低压电器，由熔断器、交流接触器、剩余电流动作保护器、电容器及计量表等组成。
周围空气温度的上限不超过40℃;周围空气温度24h的平均值不超过35℃;周围空气温度的下限不低于-5℃或-25℃。
农网改造的配电箱在室外运行，它不但受到阳光的直接照射产生高温，同时运行中自身也会产生热量，所以在盛夏高温季节，箱体内的温度将会达到60℃以上，这时的温度大大超过了这些电器规定的环境温度.(3)抽屉式开关柜。
这类开关柜采用钢板制成封闭外壳，进出线回路的电器元件都安装在可抽出的抽屉中，构成能完成某一类供电任务的功能单元。
功能单元与母线或电缆之间，用接地的金属板或塑料制成的功能板隔开，形成母线、功能单元和电缆三个区域。
每个功能单元之间也有隔离措施。
抽屉式开关柜有较高的可靠性、安全性和互换性，是比较先进的开关柜，开关柜多数是指抽屉式开关柜。
它们适用于要求供电可靠性较高的工矿企业、高层建筑，作为集中控制的配电中心。
配电箱按照结构分为两种施工用电配电系统应设置总配电箱、分配电箱、开关箱，并按照“总-分-开”顺序作分级设置，并形成“三级配电”模式。
(4)动力、照明配电控制箱。
多为封闭式垂直安装。
因使用场合不同，外壳防护等级也不同。
它们主要作为工矿企业生产现场的配电装置。
水电安全又是实现安居的一个重要环节，家庭配电箱接线图在进行安装的时候也是必不可少的，上图是几幅很详细的接线图。
配电箱故障或不正常运行时借助保护电器切断电路或报警。
借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。
进口配电柜是在国外研制开发的，一般都是针对全球供配电市场销售。
由于每个国家对供配电系统的要求以及习惯都不太一样，所以进口配电柜并不一定完全适用在国内市场。
而且进口配电柜所采用的主要电器元件均为进口品牌产品，有的柜体或一些柜体辅件必须国外进口，这样造成进口配电柜的价格一般都比国产配电柜高出很多。

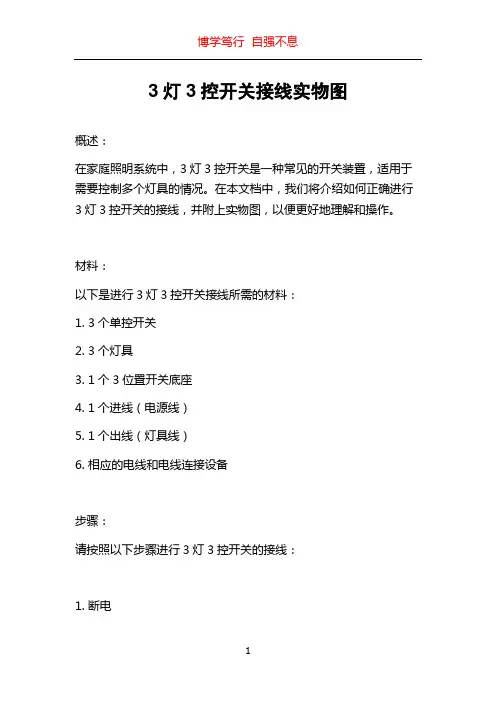

3灯3控开关接线实物图概述：在家庭照明系统中，3灯3控开关是一种常见的开关装置，适用于需要控制多个灯具的情况。
在本文档中，我们将介绍如何正确进行3灯3控开关的接线，并附上实物图，以便更好地理解和操作。
材料：以下是进行3灯3控开关接线所需的材料：1. 3个单控开关2. 3个灯具3. 1个3位置开关底座4. 1个进线（电源线）5. 1个出线（灯具线）6. 相应的电线和电线连接设备步骤：请按照以下步骤进行3灯3控开关的接线：1. 断电在进行任何电气连接之前，请先关闭电源，确保操作安全。
2. 安装3位置开关底座将3位置开关底座固定在墙壁上，确保底座与墙壁紧密贴合。
3. 连接进线将进线（电源线）连接到3位置开关底座上的相应接线端子上。
一般情况下，进线的颜色应该是红色或者棕色，连接到底座上的L （Live）端子。
4. 连接出线将出线（灯具线）连接到3个灯具上，并分别引入到3位置开关底座上的相应接线端子上。
一般情况下，出线的颜色应该是黑色或者蓝色，连接到底座上的C1、C2和C3端子，分别对应3个控制开关。
5. 连接单控开关将3个单控开关分别连接在各个控制灯具的位置上。
每个单控开关应该有3个连接端子，对应底座上的C1、C2和C3端子。
将灯具线连接到开关的对应端子上，并确保连接牢固。
6. 确认接线无误在进行下一步骤之前，请确保所有连接都牢固可靠，并且没有错误的接线。
7. 接通电源在完成所有接线后，再次确保所有的开关都关闭状态，然后重新接通电源。
8. 测试打开任意一个控制开关，观察对应的灯具是否亮起。
通过测试每个单控开关的功能，确保接线正确。
9. 完成完成3灯3控开关接线后，您可以通过打开或关闭任意一个开关来控制各个灯具的亮灭。
实物图：下图显示了一个3灯3控开关的实物接线图：（文档中无法插入图片，请您通过其他方式查看实物图）总结：通过正确的3灯3控开关接线，您可以实现同时控制多个灯具的灯光效果。
在进行接线过程中，请务必确保安全，并仔细遵循所给的步骤。
“雷正电气”11年专注生产：电缆桥架、金属线槽、JDG/KBG镀锌线管厂家
教你一盏灯连接三个开关，30种常见照明连接方法
生活中最常见的，进门打开客厅的一盏灯，直接到卧室休息时关掉客厅灯，无需再跑回客厅关灯，所以就可以采用三控开关，共同控制一个电源。
家居和装修常面临灯饰、台灯的线路连接，三个开关控制一盏灯，就是在双控的基础上，将两个开关的连接线中间增加一个双刀双掷开官，也可用双开代替。
一、双控开关的连接方法
1、电源火线分三根线，分别连接到灯饰的三个开关，从每个开关的三个裸线都连接到灯的一端，之后从等的另一端出来的一根线连接到电源的零线上。
这种接线是单联3控，先了解三个开关单开，这种单开要三个连接柱，电源火线介入第一个开关的中间接住才行。
2、使用两个双联开关，将两个开关控制一盏灯的连接方法，之后将两开关之间的2根双联线断开，用一个双刀双接开关将它们全部链接起来，使能通过他的开和关，达到原来2根线回复导通或交叉后导通，之后就可以完成三个开关控制一盏灯链接电路了。
二、台灯点灯家居装修线路图纸也能有DWG、DXF、PDF、JPG等多种格式，版本也有很多种。
为了防止不同格式打不开、版本高图纸在低版本CAD软件中打不开等等问题，可以采用以下免费方法，转换成想要的版本或格式。
三、30中常见的照明控制原理图，这可是几十年老电工师傅的经验呀!。
教你学看各种多开开关接线图！
双控开关：很常用，适合家装线路改造与安装。
注：图中L、L1、L2、L12、L22、L21、L22为开关接线柱标识。
布线时两个开关之间的3根电线至少有一根颜色与众不同。
来张实物图比较直观些：
双控开关接线图一
双控开关接线图二
双控开关接线图三
双控开关接线图四
双控开关接线图五
三控开关：中间那个开关叫做“中途开关”或者“多控开关”，本地买不到的话可以在淘宝等地方买，西门子的大概20~30多块钱，松下的贵，80~90多块。
也可以用普通“双开双控开关”改造，把双开双控开关的两个翘板用“热熔胶”、“502”或“哥俩好”粘住，就变成了一个“中途开关”，接法同下面“普通中途开关接线图”。
1、普通中途开关接线图（黄色线为跳线）
2、松下中途开关。
今天分享几个家装电工必备的接线，从简单到复杂，首先一个开关控一个灯。
一灯一控我们可以用单联单控开关也可以用单联双控开关，只不过用单联双控开关时省掉一个L2接点。
单控
一灯一控：接线的要点就是零线进灯，火线进开关，不管是几个开关控制一个灯，开关都是控制火线的通断。
一灯双控
一灯双控：2个单联双控开关，L为公共点，两个开关的L1L2相连即可，交叉连接亦可。
一灯三控
一灯三控：2个单联双控开关中间加一个单联多控，也可以买个四触点的中途开关。
一灯四控
一灯四控：2个单联双控开关中间加2个单联多控开关，学会了一灯四控，五六七...再多控都不在话下，原理都是一样的。
一开加五孔的接线
一开加五孔：这种开关有两种接法，一种是开关控制5孔插座，一种是不控制插座。
如上图插座的L点接的单联双控的L点，这种接法不控制插座。
第二种接法
五孔插座的L点接单联双控开关的L1，这种是全控接法，开关控制灯和插座。
喜欢的点个赞吧。
双控开关、三控开关及日光灯接线图双控开关接线图三控开关接线图日光灯接线图日光灯的工作原理简单的日光灯电路由灯管、启辉器和镇流器等组成，如上图所示。
日光灯管的内壁涂有一层荧光物质，管两端装有灯丝电极，灯丝上涂有受热后易发射电子的氧化物，管内充有稀薄的惰性气体和水银蒸气。
镇流器是一个带有铁心的电感线圈。
启辉器由一个辉光管(管内由固定触头和倒U形双金属片构成)和一个小容量的电容组成，装在一个圆柱形的外壳内。
当接通电源时，由于灯管没有点燃，启辉器的辉光管上（管内的固定触头与倒U形双金属片之间）因承受了220V的电源电压而辉光放电，使倒U形双金属片受热弯曲而与固定触头接触，电流通过镇流器及灯管两端的灯丝及启辉器构成回路。
灯丝因有电流(启动电流)流过被加热而发射电子。
同时，启辉器中的倒U形双金属片由于辉光放电结束而冷却，与固定触头分离，使电路突然断开。
在此瞬间，镇流器产生的较高感应电压与电源电压一齐（约400--600V）加在灯管的两端，迫使管内发生弧光放电而发光。
灯管点燃后，由于镇流器的限流作用，使得灯管两端的电压较低(30W灯管约100V左右)，而启辉器与灯管并联，较低的电压不能使启辉器再次动作。
日光灯镇流器的作用日光灯镇流器是指电感式镇流器，它起着以下三个作用：⑴启动过程中，限制预热电流，防止预热电流过大而烧毁灯丝，而又保证灯丝具有热电发射能力。
⑵建立脉冲高电势。
启辉器两个电极跳开瞬间，在灯管两端就建立了脉冲高电势，使灯管点燃。
⑶稳定工作电流，保持稳定放电。
单开双控开关接线图单开单控开关改单开双控开关接线(2009-10-26 10:33:05)转载标签：杂谈上图是普通单开单控接线图，零线N直接接照明灯泡N极，火线L接单控开关L1,L通过导线（黄线）连接照明灯泡的L极，通过单控开关L和L1的闭合，实现灯泡的熄灭和点亮。
接下来，我们把单开单控开关改成单开双控开关。
双控，就是两个以上的控制开关，也就是说，一个照明灯具，可以在不同的地方控制，我们最常用的有；楼梯间、地下室、长走廊道，大卧室等。
最全的开关接线图（单控、双控、三控）
2天前装修工艺大师
最齐全的电工接线图，一位，二位，三位，四位开关插座接线图和实物接线图，总之应有尽有的图，不过小编在这提醒大家，安全一定要放在首位，任何不安全的情况下都不要去尝试，电是无情的，生命是宝贵的，不要有任何的侥幸心理，记住安全最重要！
开关接线图
一开单控开关接线图
二三开连体单控开关接线图
四开连体单控开关接线图
二三开单控开关接线图
四开单控开关接线图
一开五孔单控插座接线图
一开五孔单控插座接线图
二开五孔单控插座接线图
一开控双灯接线图：
双开控一灯接线图
三开控一灯接线图
双开控一灯接线图
三开控一灯接线图
三开多控开关接线图
最牛的一个：
日光灯实物接线图
看完之后觉得对大家有帮助的话麻烦多多转发，多多收藏，让更多的人能学到这些专业知识，非常感谢大家，如果有更好的建议意见麻烦评论区留言，我会挨个回复，谢谢大家。
请关注“装修工艺大师”每天推送关于装修文章，让您快速的了解装修，学会装修。
99例电气实物接线高清彩图，总有一例是你不知道的！建议收藏1.家庭总电箱接线图2.经典双控灯接线3.五孔一开接线4.电动机点动控制接线（不安全）5.电动机自锁接线图（不安全）6.220V浮球开关供水接线（不安全）7.具有过载保护的自锁控制接线8.电机长动基本控制接线（不安全、保险容易引起缺相）9.电机点动及长动控制接线（不安全）10.电机三地自锁控制接线（不安全）11.电机正反转接触器零线互锁控制接线12.辅助触点控制指示灯接线13.电动机带热保护的点动控制接线14.定时器控制灯接线15.电机延时启停接线16.电机延时启动控制接线17.电机延时停止控制接线18.电机点动长动控制接线19.电机启动延时断电控制接线20.双重互锁的电机正反转控制接线21.电机正反转控制接线22.带电源指示灯和故障指示灯的电机控制接线23.电机故障备份启动控制接线24.电机自锁长动控制接线（不安全）25.电机正反转控制接线26.电机顺序启动控制接线27.电机三相电缺相保护电路接线（不安全）28.光电开关控制报警接线（不安全）29.220V两线光电开关接线30.相序保护器控制接线31.小车自动往返控制接线32.顺启逆停控制接线33.顺启顺停控制接线34.调温、调压、调速控制接线35.接近开关控制固态继电器接线36.中间继电器自锁控制接线37.接近开关控制中间继电器接线38.PNP接近开关控制固态继电器接线39.开关自锁启动到位停止气缸控制接线40.中间继电器控制缺相保护接线41.接近开关控制灯接线42.中间继电器式单按钮启停控制接线43.液位控制器控制接线44.24V控制启动延时断电45.电接点压力表接线46.电接点压力表接线247.接近开关控制电机正反转48.三相固态继电器控制电机接线49.电机启动延时断电控制接线50.简单的延时启动控制接线51.电机长动及延时断电控制接线52.电机启动前报警控制接线53.电机接触器自锁控制加指示灯54.时间继电器控制单按钮启停接线55.简单的电机正反转控制接线56.电动葫芦控制接线57.电动葫芦主回路58.电机星三角启动控制接线59.电机星三角启动主回路接线60.电机星三角启动手动延时接线61.双速风机主回路接线62.单相电机双电容正反转控制接线63.倒顺开关控制单相电机正反转64.浮球开关液位控制接线65.空压机压力保护控制接线66.380V电机改成220V电源接线67.液位继电器控制电机供水接线68.力矩电动机的调速控制接线69.间歇启停控制接线70.时控开关接线71.双电源切换控制接线172.双电源切换控制接线273.货物电梯控制接线74.灯闪烁控制接线75.延时正反转控制接线76.接近开关控制正反转77.三个开关控制一个灯控制接线78.四个开关控制一个灯控制接线79.开关控制两根线80.双开双控开关接线81.双控灯接线二82.温控器控制接触器加热接线83.温控器控制固态继电器加热接线84.三相四线电表直接接线85.三相四线电表互感器接线86.延时启动备用电源控制接线87.延时启动备用电源主回路接线88.自耦变压器降压启动接线89.自耦变压器降压启动控制接线90.三相电动机正反转主回路控制接线91.点动控制正反转接线92.电机综合保护器控制接线93.电机综合保护器控制接线294.电机综合保护器控制接线395.电机单循环往返控制接线96.电机单循环往返延时控制接线97.正反转均需要星三角启动控制接线98.正反转均需要星三角启动控主回路接线99.路灯时控开关接线为了安全起见，保证运行的情况下，控制电路的电压越低越好。
