CPS保护开关

一：新型电器-控制与保护开关电器（CPS）大家都知道MCB代表“小型塑料外壳式断路器”，MCCB代表“塑料外壳式断路器”，RCCB代表“家用和类式用途的不带过流保护的剩余电流动作断路器”，RCBO代表“家用和类式用途的带过流保护的剩余电流动作断路器”，ACB代表“框架式断路器”，ELCB代表“塑料外壳式漏电断路器”，而CPS则代表“控制与保护开关电器”，即英文“Control and Protective Switching Device”的缩写。

“CPS”是国际通用的“控制与保护开关电器”的产品类别代号。

CPS是随着技术和市场的发展，近年来在国际上出现的一种新型的多功能电器；作为低压电器产品的一大类别，CPS已成为低压电器产品中的新类别。

CPS将断路器（熔断器）、接触器、起动器、隔离器、热继电器等分离电器元件的主要功能综合为一体，以一个具有独立结构形式的单一产品理想地实现了上述多个产品的组合功能。

由于保护特性和控制特性都是产品内部“自配合”的，并可综合多种信号, 因此, 保护特性完善、合理；可由自控方式或自控与手控兼有的方式进行操作，以完成其控制功能。

XLCPS 系列控制与保护开关电器是国内第三代填补智能化的CPS产品。

XLCPS系列产品的问世和推广应用，将带来低压电器向“智能化”发展的变革，促进电气领域的技术进步。

主要体现为：1：将大大减少低压电控系统中所需元件的品种和数量。

在集中控制、电动机控制中心（MCC）、微机群控等方面具有非同一般的优越性，特别适用于高度现代化的工业场合。

2：加上防护外罩，就可成为保护完善的防尘式、防腐式电器设备，在化工厂、冶炼厂、煤矿、港口、船舶及铁路上推广应用有广阔的前景。

3：提高系统的可靠性和工作连续性，缩短维护时间，将产生巨大的经济和社会效益。

4：在国际市场具有很强的竞争力。

二.XLCPS系列控制与保护开关电器（CPS）技术水平CPS系列控制与保护开关电器第一代体积比较大，保护采用的双金属片技术。

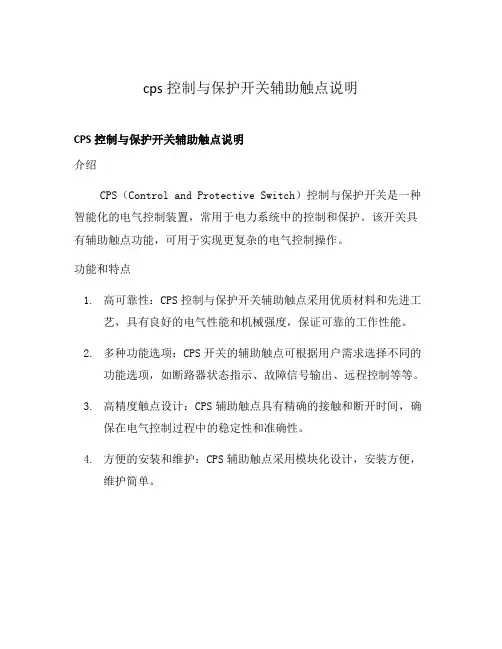

cps控制与保护开关辅助触点说明CPS控制与保护开关辅助触点说明介绍CPS（Control and Protective Switch）控制与保护开关是一种智能化的电气控制装置，常用于电力系统中的控制和保护。

该开关具有辅助触点功能，可用于实现更复杂的电气控制操作。

功能和特点1.高可靠性：CPS控制与保护开关辅助触点采用优质材料和先进工艺，具有良好的电气性能和机械强度，保证可靠的工作性能。

2.多种功能选项：CPS开关的辅助触点可根据用户需求选择不同的功能选项，如断路器状态指示、故障信号输出、远程控制等等。

3.高精度触点设计：CPS辅助触点具有精确的接触和断开时间，确保在电气控制过程中的稳定性和准确性。

4.方便的安装和维护：CPS辅助触点采用模块化设计，安装方便，维护简单。

使用场景CPS控制与保护开关辅助触点广泛应用于以下场景： - 电力系统的控制和保护装置 - 自动化生产线和机械设备的电气控制系统 - 建筑物和工业设施的照明和动力控制接线方式使用CPS控制与保护开关辅助触点时，可根据实际需求选择不同的接线方式，常见的方式有： - 并联接线方式：将辅助触点与控制设备并联，实现电气控制信号传递。

- 串联接线方式：将辅助触点与控制设备串联，实现电气控制信号的间隔传递。

注意事项•使用CPS控制与保护开关辅助触点前，请仔细阅读产品的安装和使用说明，并按照规定进行正确的安装和接线。

•在使用过程中，应注意保持辅助触点的清洁和干燥，避免因外界环境导致的触点故障或电气连接不良。

•如有疑问或故障，应及时联系厂家或专业技术人员进行维修和处理。

以上是关于CPS控制与保护开关辅助触点的说明，希望对您有所帮助。

更多详细信息，请参阅相关产品说明书或咨询专业人士。

CPS控制与保护开关辅助触点说明（续）目标读者本文适合有一定电气知识的读者，特别是对CPS控制与保护开关辅助触点感兴趣或需要使用该设备的专业人士。

选择合适的辅助触点功能CPS控制与保护开关辅助触点提供多种功能选项，根据自身需要选择合适的功能很重要。

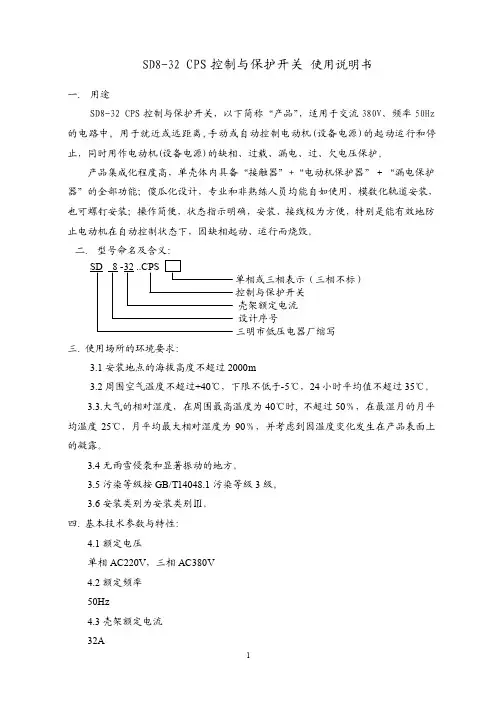

SD8-32 CPS控制与保护开关使用说明书一.用途SD8-32 CPS控制与保护开关，以下简称“产品”，适用于交流380V、频率50Hz 的电路中, 用于就近或远距离,手动或自动控制电动机(设备电源)的起动运行和停止，同时用作电动机(设备电源)的缺相、过载、漏电、过、欠电压保护。

产品集成化程度高，单壳体内具备“接触器”+“电动机保护器”＋“漏电保护器”的全部功能；傻瓜化设计，专业和非熟练人员均能自如使用，模数化轨道安装，也可螺钉安装；操作简便，状态指示明确，安装、接线极为方便，特别是能有效地防止电动机在自动控制状态下，因缺相起动、运行而烧毁。

二.型号命名及含义:单相或三相表示（三相不标）控制与保护开关壳架额定电流设计序号三明市低压电器厂缩写三. 使用场所的环境要求:3.1安装地点的海拔高度不超过2000m3.2周围空气温度不超过+40℃，下限不低于-5℃，24小时平均值不超过35℃。

3.3.大气的相对湿度，在周围最高温度为40℃时, 不超过50％，在最湿月的月平均温度25℃，月平均最大相对湿度为90％，并考虑到因温度变化发生在产品表面上的凝露。

3.4无雨雪侵袭和显著振动的地方。

3.5污染等级按GB/T14048.1污染等级3级。

3.6安装类别为安装类别Ⅲ。

四. 基本技术参数与特性:4.1额定电压单相AC220V，三相AC380V4.2额定频率50Hz4.3壳架额定电流32A4.4额定电流2.5A（1-4A）、6A(4-8A)、10A(8-15A)、20A(15-25A)、32A(25-35A)。

4.5 机械寿命1000万次，其中电寿命100万次。

4.6 使用类别使用类别为AC-3和AC-1。

4.7过、欠电压保护特性:起动器在电源电压为额定电压Ue的85%~115%范围内能可靠地吸合，超过该规定值，并在规定的时间内不能恢复时即脱扣保护。

4.8过电流动作特性:五. 外形及安装尺寸:六．保护功能：1．在三相电流从电网至电动机的任意一相小于设定电流的50%时，起动器能防止电动机起动和运转；2．过载保护按4.8条的规定；3．漏电保护出厂设定为100m A±10%，用户如有要求可在订贷时说明;4．过、欠压保护出厂设定为85-115%Ue, 用户如有要求可在订贷时说明。

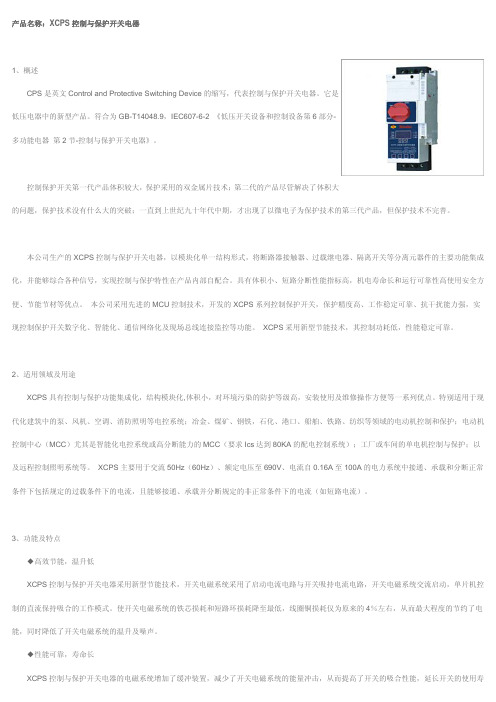

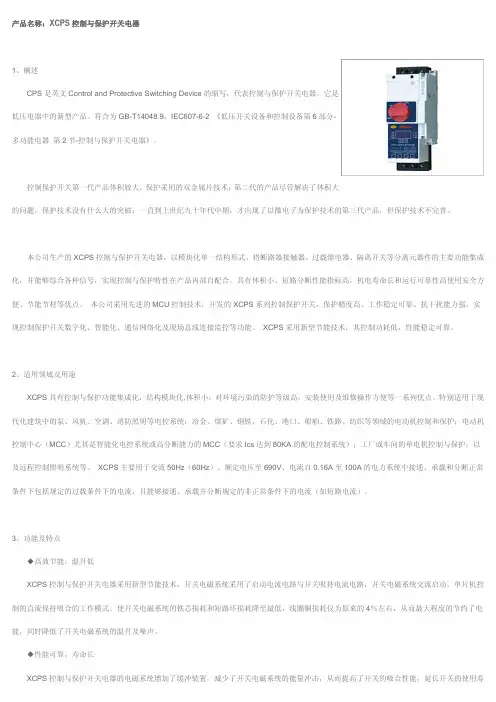

产品名称：XCPS控制与保护开关电器1、概述CPS是英文Control and Protective Switching Device的缩写，代表控制与保护开关电器。

它是低压电器中的新型产品。

符合为GB-T14048.9，IEC607-6-2 《低压开关设备和控制设备第6部分-多功能电器第2节-控制与保护开关电器》。

控制保护开关第一代产品体积较大，保护采用的双金属片技术；第二代的产品尽管解决了体积大的问题，保护技术没有什么大的突破；一直到上世纪九十年代中期，才出现了以微电子为保护技术的第三代产品，但保护技术不完善。

本公司生产的XCPS控制与保护开关电器，以模块化单一结构形式，将断路器接触器、过载继电器、隔离开关等分离元器件的主要功能集成化，并能够综合各种信号，实现控制与保护特性在产品内部自配合。

具有体积小、短路分断性能指标高，机电寿命长和运行可靠性高使用安全方便、节能节材等优点。

本公司采用先进的MCU控制技术，开发的XCPS系列控制保护开关，保护精度高、工作稳定可靠、抗干扰能力强，实现控制保护开关数字化、智能化、通信网络化及现场总线连接监控等功能。

XCPS采用新型节能技术，其控制功耗低，性能稳定可靠。

2、适用领域及用途XCPS具有控制与保护功能集成化，结构模块化,体积小，对环境污染的防护等级高，安装使用及维修操作方便等一系列优点。

特别适用于现代化建筑中的泵、风机、空调、消防照明等电控系统；冶金、煤矿、钢铁，石化、港口、船舶、铁路、纺织等领域的电动机控制和保护；电动机控制中心（MCC）尤其是智能化电控系统或高分断能力的MCC（要求Ics达到80KA的配电控制系统）；工厂或车间的单电机控制与保护；以及远程控制照明系统等。

XCPS主要用于交流50Hz（60Hz）、额定电压至690V、电流自0.16A至100A的电力系统中接通、承载和分断正常条件下包括规定的过载条件下的电流，且能够接通、承载并分断规定的非正常条件下的电流（如短路电流）。

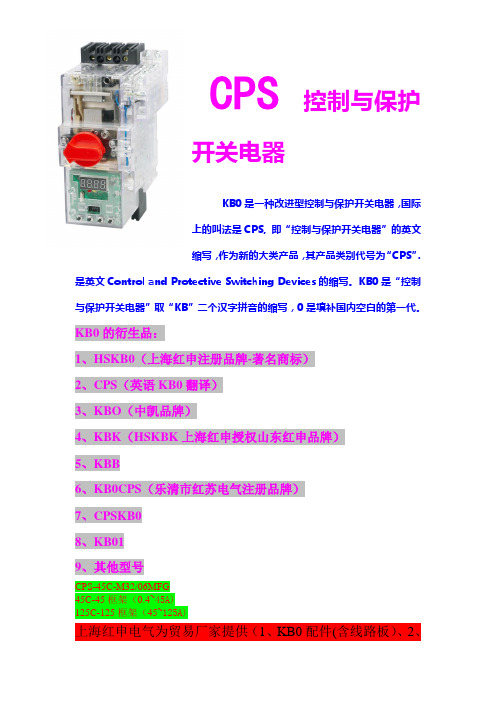

开关电器KB0是一种改进型控制与保护开关电器，国际上的叫法是CPS, 即“控制与保护开关电器”的英文缩写，作为新的大类产品，其产品类别代号为“CPS”.是英文Control and Protective Switching Devices的缩写。

KB0是“控制与保护开关电器”取“KB”二个汉字拼音的缩写，0是填补国内空白的第一代。

KB0的衍生品：1、HSKB0（上海红申注册品牌-著名商标）2、CPS（英语KB0翻译）3、KBO（中凯品牌）4、KBK（HSKBK上海红申授权山东红申品牌）5、KBB6、KB0CPS（乐清市红苏电气注册品牌）7、CPSKB08、KB019、其他型号CPS-45C-M32/06MFG45C-45框架（0.4~45A)125C-125框架（45~125A)上海红申电气为贸易厂家提供（1、KB0配件(含线路板）、2、KB0接线、3、KB0技术指导）注：不提供无牌KB0，不对外加工贴牌目录1产品概述2产品型号3其它特点4产品功能5工作条件6注意事项7差异化区别8适用场所1产品概述KBO系列产品填补了国内CPS控制与保护开关电器（设备）的空白，是模块化的单一产品。

集成了传统的断路器（熔断器）、接触器、过载（或过流、断相）继电器、起动器、隔离器等的主要功能。

KBO产品采用模块化的单一产品结构型式,集成了传统的断路器（熔断器）、热继电器、接触器、过载（或过流、断相）保护继电器、起动器、隔离器等的主要功能,具有远距离自动控制和就地直接人力控制功能,具有面板指示及机电信号报警功能,具有过压欠压保护功能,具有断相缺相保护功能,具有协调配合的时间－电流保护特性（具有反时限、定时限和瞬时三段保护特性）。

根据需要选配功能模块或附件,即可实现对各类电动机负载、配电负载的控制与保护。

KBO主要用于交流50Hz(60Hz)、额定电压至690V、额定电流自3A至100A、可调工作电流自0.12A至100A的电力系统中接通、承载和分断正常条件（包括规定的过载条件）下的电流,且能够接通、承载并分断规定的非正常条件（如短路）下的电流。

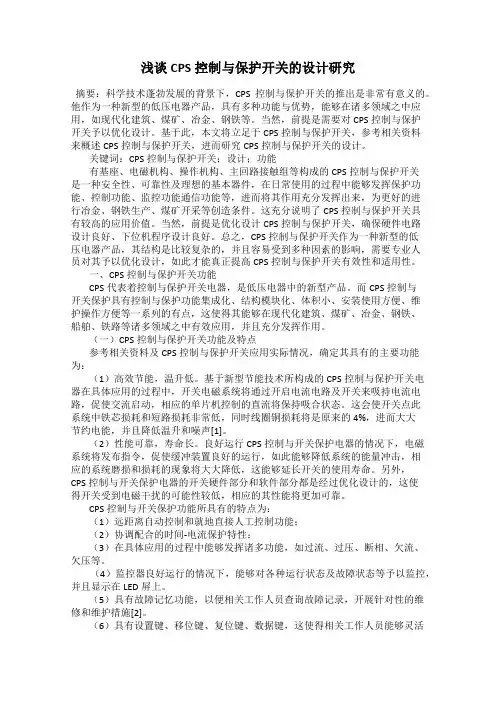

浅谈CPS控制与保护开关的设计研究摘要：科学技术蓬勃发展的背景下，CPS控制与保护开关的推出是非常有意义的。

他作为一种新型的低压电器产品，具有多种功能与优势，能够在诸多领域之中应用，如现代化建筑、煤矿、冶金、钢铁等。

当然，前提是需要对CPS控制与保护开关予以优化设计。

基于此，本文将立足于CPS控制与保护开关，参考相关资料来概述CPS控制与保护开关，进而研究CPS控制与保护开关的设计。

关键词：CPS控制与保护开关；设计；功能有基座、电磁机构、操作机构、主回路接触组等构成的CPS控制与保护开关是一种安全性、可靠性及理想的基本器件，在日常使用的过程中能够发挥保护功能、控制功能、监控功能通信功能等，进而将其作用充分发挥出来，为更好的进行冶金、钢铁生产、煤矿开采等创造条件。

这充分说明了CPS控制与保护开关具有较高的应用价值。

当然，前提是优化设计CPS控制与保护开关，确保硬件电路设计良好、下位机程序设计良好。

总之，CPS控制与保护开关作为一种新型的低压电器产品，其结构是比较复杂的，并且容易受到多种因素的影响，需要专业人员对其予以优化设计，如此才能真正提高CPS控制与保护开关有效性和适用性。

一、CPS控制与保护开关功能CPS代表着控制与保护开关电器，是低压电器中的新型产品。

而CPS控制与开关保护具有控制与保护功能集成化、结构模块化、体积小、安装使用方便、维护操作方便等一系列的有点，这使得其能够在现代化建筑、煤矿、冶金、钢铁、船舶、铁路等诸多领域之中有效应用，并且充分发挥作用。

（一）CPS控制与保护开关功能及特点参考相关资料及CPS控制与保护开关应用实际情况，确定其具有的主要功能为：（1）高效节能，温升低。

基于新型节能技术所构成的CPS控制与保护开关电器在具体应用的过程中，开关电磁系统将通过开启电流电路及开关来吸持电流电路，促使交流启动，相应的单片机控制的直流将保持吸合状态。

这会使开关点此系统中铁芯损耗和短路损耗非常低，同时线圈铜损耗将是原来的4%，进而大大节约电能，并且降低温升和噪声[1]。

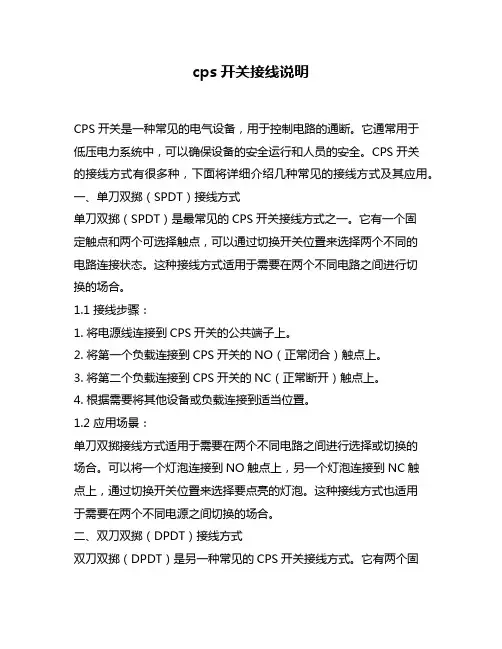

cps开关接线说明CPS开关是一种常见的电气设备，用于控制电路的通断。

它通常用于低压电力系统中，可以确保设备的安全运行和人员的安全。

CPS开关的接线方式有很多种，下面将详细介绍几种常见的接线方式及其应用。

一、单刀双掷（SPDT）接线方式单刀双掷（SPDT）是最常见的CPS开关接线方式之一。

它有一个固定触点和两个可选择触点，可以通过切换开关位置来选择两个不同的电路连接状态。

这种接线方式适用于需要在两个不同电路之间进行切换的场合。

1.1 接线步骤：1. 将电源线连接到CPS开关的公共端子上。

2. 将第一个负载连接到CPS开关的NO（正常闭合）触点上。

3. 将第二个负载连接到CPS开关的NC（正常断开）触点上。

4. 根据需要将其他设备或负载连接到适当位置。

1.2 应用场景：单刀双掷接线方式适用于需要在两个不同电路之间进行选择或切换的场合。

可以将一个灯泡连接到NO触点上，另一个灯泡连接到NC触点上，通过切换开关位置来选择要点亮的灯泡。

这种接线方式也适用于需要在两个不同电源之间切换的场合。

二、双刀双掷（DPDT）接线方式双刀双掷（DPDT）是另一种常见的CPS开关接线方式。

它有两个固定触点和两个可选择触点，可以同时控制两个电路的连接状态。

这种接线方式适用于需要同时控制多个负载或电路的场合。

2.1 接线步骤：1. 将电源线连接到CPS开关的公共端子上。

2. 将第一个负载连接到CPS开关的NO1（正常闭合1）触点上。

3. 将第二个负载连接到CPS开关的NC1（正常断开1）触点上。

4. 将第三个负载连接到CPS开关的NO2（正常闭合2）触点上。

5. 将第四个负载连接到CPS开关的NC2（正常断开2）触点上。

6. 根据需要将其他设备或负载连接到适当位置。

2.2 应用场景：双刀双掷接线方式适用于需要同时控制多个负载或电路的场合。

可以将两个灯泡分别连接到NO1和NO2触点上，通过切换开关位置来选择要点亮的灯泡。

这种接线方式还适用于需要同时控制正向和反向电机转动的场合。

CPS控制与保护开关全面解析控制与保护开关(CPS)的特点及应用东北大学电器科学研究院硕士研究生冯雪摘要：本文主要介绍了控制与保护开关的发展情况、产品特点及产品优势，并对国内主要CPS产品KB0和SDMK1的基本结构、工作机制进行分析。

并对CPS的应用情况进行介绍。

关键词：控制与保护开关；CPS；低压电器；智能化低压电器1引言控制与保护开关电器CPS(Control and Protective Switching Device)出现于90年代末，作为我国低压电器的第13个大类。

国际电工委员会IEC给出的标准代号为CPS，IEC出版的标准为IEC947-6-2:1992(我国相应国家标准为GB14048.9-1998)。

CPS将断路器、接触器、热继电器的功能融为一体。

这种多功能低压电器产品在电控系统中的应用减少了线路中所需的元件数量，并且很好地解决了不同考核标准的电器产品组合在一起使用时其保护特性、控制特性配合不协调得问题，为控制系统的简化提供了一种理想的基础元件。

1.1国内外发展情况控制与保护开关在国外于20世纪80~90年代开始投放市场。

20世纪90年代施耐德公司推出了integral系列CPS，根据市场需要及技术的不断革新，进入21世纪施耐德公司又推出了TeSys U系列CPS。

西门子公司推出了3RA6系列，其最主要的特点体现在：现代通信技术，如现场总线，微电子技术，控制器专用ASIC和微处理器；新型材料，如绝缘与触头材料等的应用上。

以上产品的最大额定电流均为32A。

我国于1996年下达了开发国产CPS的任务，由上海电器科学研究所负责设计，浙江中兴电器厂、遵义永佳电器厂进行生产试制，其主要技术思路是仿造施耐德产品的技术路线，并取得了成功。

2000年上海电器科学研究所联合浙江中凯电器在原产品的基础上进行了进一步完善，成为国内第一代CPS系列产品，即KB0系列控制与保护开关，该系列产品的最大额定电流为125A。
