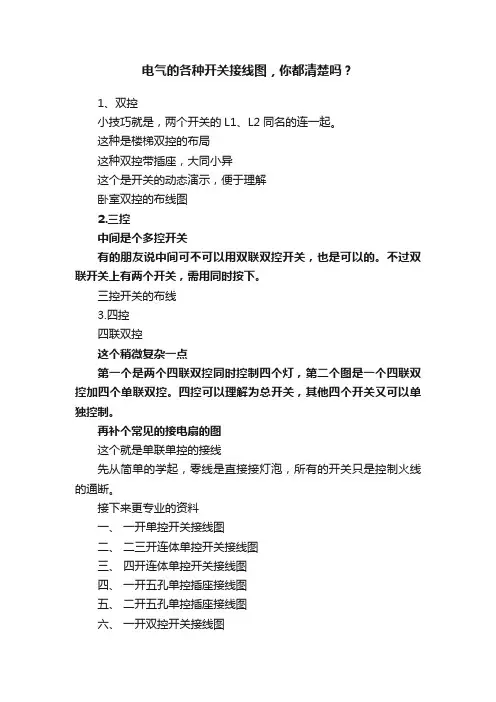

电气的各种开关接线图，你都清楚吗？
1、双控
小技巧就是，两个开关的L1、L2同名的连一起。
这种是楼梯双控的布局
这种双控带插座，大同小异
这个是开关的动态演示，便于理解
卧室双控的布线图
2.三控
中间是个多控开关
有的朋友说中间可不可以用双联双控开关，也是可以的。
不过双联开关上有两个开关，需用同时按下。
三控开关的布线
3.四控
四联双控
这个稍微复杂一点
第一个是两个四联双控同时控制四个灯，第二个图是一个四联双控加四个单联双控。
四控可以理解为总开关，其他四个开关又可以单独控制。
再补个常见的接电扇的图
这个就是单联单控的接线
先从简单的学起，零线是直接接灯泡，所有的开关只是控制火线的通断。
接下来更专业的资料
一、一开单控开关接线图
二、二三开连体单控开关接线图
三、四开连体单控开关接线图
四、一开五孔单控插座接线图
五、二开五孔单控插座接线图
六、一开双控开关接线图
七、二三开单控开关接线图
八、四开单控开关接线图
九、一开五孔单控插座接线图
十、二三开双控开关接线图
十一、一开多控开关接线图
十二、两开多控开关接线图
留言处大家可以补充文章解释不对或欠缺的部分，这样下一个看到的人会学到更多，你知道的正是大家需要的。
关注并私信我【招聘】，获得优质工作推荐机会！。

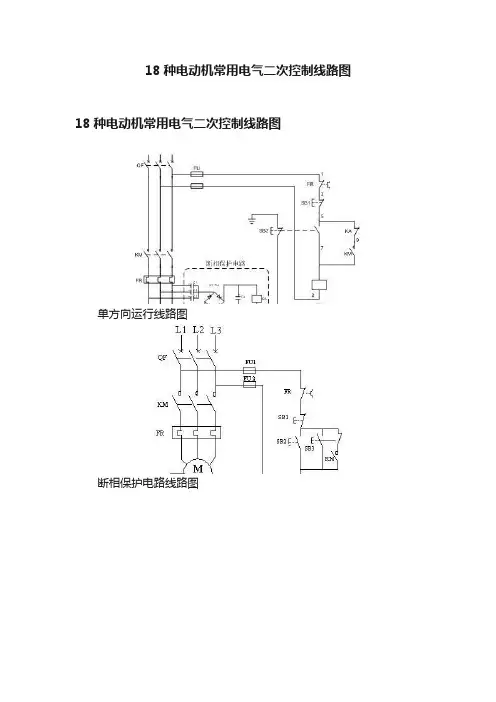

18种电动机常用电气二次控制线路图18种电动机常用电气二次控制线路图
单方向运行线路图
断相保护电路线路图
单方向运电路线路图
多保护控电路线路图
多条件启动线路图
可逆带限位电路线路图
可逆点动线位电路线路图
两地控制电路线路图
全波能耗制动电路线路图
定子窜电阻降压启动线路图
自动往返电路线路图
自偶降压启动线路图
防止相间短路正反转线路图
互锁线路图
两台电机顺序启动线路图
双速电动机控制线路图
启动星三角降压1线路图
双速控制1绕线电动机转线路图。

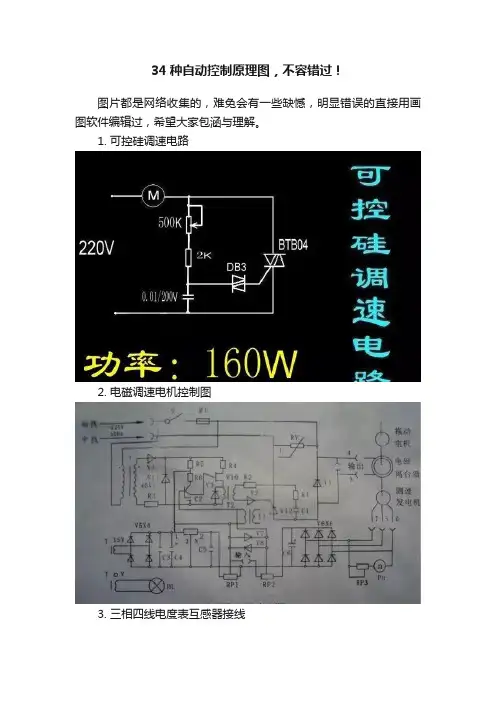

34种自动控制原理图，不容错过！
图片都是网络收集的，难免会有一些缺憾，明显错误的直接用画图软件编辑过，希望大家包涵与理解。
1. 可控硅调速电路
2. 电磁调速电机控制图
3. 三相四线电度表互感器接线
4. 能耗制动
5. 顺序起动，逆序停止
6. 锅炉水位探测装置
7. 电机正反转控制电路
8. 电葫芦吊机电路
9. 单相漏电开关电路
10. 单相电机接线图
11. 带点动的正反转起动电路
12. 红外防盗报警器
13. 双电容单相电机接线图
14. 自动循环往复控制线路
15. 定子电路串电阻降压启动控制线路
16. 按启动钮延时运行电路
17. 星形 - 三角形启动控制线路
18. 单向反接制动的控制线路
19. 具有反接制动电阻的可逆运行反接制动的控制线路
20. 以时间原则控制的单向能耗制动线路
21. 以速度原则控制的单向能耗制动控制线路
22. 电动机可逆运行的能耗制动控制线路
23. 双速电动机改变极对数的原理
24. 双速电动机调速控制线路
25. 使用变频器的异步电动机可逆调速系统控制线路
26. 正确连接电器的触点
27. 线圈的连接
28. 继电器开关逻辑函数
29. 三相半波整流电路图
30. 三相全波整流电路图
31. 三相全波6脉冲整流原理图
32. 六相12脉冲整流原理图
33. 负载两端的电压
34. 直流调速原理功能图。

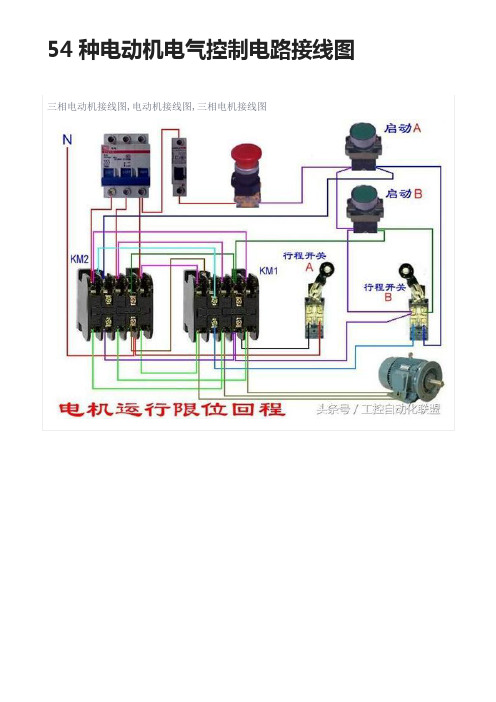

电工必备｜54种电动机电气控制电路接线图安全知识值得收藏！三相电动机接线图,电动机接线图,三相电机接线图延时打开应用保存高清大图一、触电事故与触电急救1、电气事故分析（1）电气事故种类：电流伤害事故、电气设备事故、电磁场伤害事故、雷电事故、静电事故及电气火灾和爆炸事故。
（2）触电事故原因：缺乏电气安全知识；违反安全操作规程；电气设备、线路不合格；维修不善；偶然因素。
2、电流对人体的作用（1）触电的种类：单相触电；两相触电；跨步电压触电。
（2）对工频电而言：感知电流：成年男性约为1.1毫安，成年女性为0.7毫安。
摆脱电流：成年男性约为16毫安，女性为10.5毫安。
从安全的角度考虑，取概率为0.5%时人的摆脱电流作为最小摆脱电流，男性为9毫安，女性为6毫安。
3、安全电压（1）允许电流：男性为9毫安，女性为6毫安。
（2）人体电阻：1000～2000欧。
（3）安全电压值：42,36,24,12,6伏。
（4）安全电压的供电电源：由特定电源供电，包括独立电源和安全隔离变压器（由安装在同一铁芯上的两个相对独立的线圈构成）。
自耦变压器、分压器和半导体装置等不能作为电压的供电电源。
（5）安全电压回路必须具备的条件：Ⅰ、供电电源输入输出必须实行电路上的隔离；Ⅱ、工作在安全电压下的电路，必须与其它电气系统无任何电气上的联系（不允许接地，但安全隔离变压器的铁芯应该接地）；Ⅲ、采用24V以上的安全电压时，必须采取防止直接接触带电体的保护措施，不允许有裸露的带电体；Ⅳ、线路符合下列条件：部件和导线的电压等级至少为250V，安全电压用的插头，就不能插入较高电压的插座。
4、触电急救现场挽救要点：迅速脱离电源；准确实行救治（人工呼吸和胸外心脏挤压）；就地进行抢救；救治要坚持到底。
二、直接接触的防护措施1、直接接触防护措施的种类绝缘、屏护、间距、采用安全电压、限制能耗、电气联锁、安装漏电保护器。
2、绝缘（1）绝缘材料电阻率一般为10＾9厘米以上。
27个电工必备的电气原理图，手里有图，心里不慌，收藏备用
电路图非常重要
每个专业的电气工程师都要学会看配电系统图，了解配电系统图中各种符号字母的含义。
因为配电工程涉及的方面太多，所以看懂一张配电系统图也挺不容易，需要学习许多的配电知识及各种电气符号。
电动机点动控制
电动机自锁控制
点动加长动控制
电气互锁控制电路
双互锁控制电路
顺序启动控制电路
手动星三角控制电路
自动往返控制电路
二，深化电路，包含常见的一些降压启动控制电路、顺序启动控制、能耗制动控制电路等。
C620车床电气控制电路
Z535钻床电气控制电路。
「图」配电柜上电流表与互感器的接线图自动化招聘2018-05-15 18:15:06电流互感器比率是200∕5，就是说如果一次流过200A的电流，二次就相应有5A的电流，它的“变流比”是200÷5＝40（倍）。
因此该电度表的实际用电量，以电表读数电量（当月减上月）×40即是。
配电柜上电流表与互感器的接线图接线图如下：1、上图是三个电流互感器的接线图；2、下图是两个电流互感器的接线图。
根据：Ia+Ib+Ic=0所以：Ia+Ic=-Ib故：绿色电流表指示B相电流。
这种电路在你用的电表盖上就有。
首先要记住：电压互感器是要接电源的。
电流互感器不需要电源。
将电流互感器上的S1和S2端子引出两跟线，和配电柜上的电流表的两个接线柱I1、I2分别接上。
再将S2同时接地进行保护。
防止开路后出现高电动势造成触电事故。
三相四线制有功电度表电流互感器接线图通过电流互感器接线的三相四线有功电度表，电压线与电流线共用接线方式，在农电计量中为数不少。
这种方法省去三根电压引线，将电流互感器K1与电源L1相连，通过电流二次线，将电度表电压桩头与电流桩头连片连接接入这种接法旨在减少二次接线根数。
但是，这种按法非常危险：第一，电流互感器二次回路不得接地，否则，引起短路，烧坏电度表。
然而规程规定：互感器二次回路必须有一点接地。
第二，因电度表的电压、电流接线端子和互感器二次回路均带380／220V电压，在带电工作中、要时刻注意不能误碰。
第三，接到电度表的零线不能与其它任何一根搞错或调换，否则电度表电流线卷因短路而烧坏，同时电流互感器因二次回路接入电度表电压线卷，使回路阻抗无限增大而趋于开路状态，这些都是很危险的。
三相电机首末端无标识，如何接线？一、找线圈首末端，本质是找同名端，异步电动机的三相定子绕组有六个出线端，也就有三个首端和三相末端。
一般情况下，首端会标以A、B、C，而末端会标以X、Y、Z，同一个绕组电流流入和流出产生的磁场大小是一样的，但其方向有了差别，对三相的合成磁场就有了增强和减弱之分，这直接导致电机的力矩变化，从而影响运转困难，而且增强或者削弱磁场磁通，影响电机寿命。
一百多种电路接线图开关断路器电机电表非常值得收藏！
最齐全的电工接线图：这篇文章基本讲解所有的电路接法、回路，看完基本都能搞定了，希望看完多多转发，多多收藏，让更多的人也能学习到一些专业知识。
机电接线图，电表接线图，一位，二位，三位，四位开关接线图，断路器接线图，总之应有尽有的图，不过小编在这提醒大家，安全一定要放在首位，任何不安全的情况下都不要去尝试，电是无情的，生命是宝贵的，不要有任何的侥幸心理，记住安全最重要自己动手时一定要确保安全的情况下进行，建议旁边有人帮忙看着。
一、日光灯类：
双联开关的2种双控电路（如图）
两种控制方式（如图）
桥式全波整流滤波电路（如图）
通电延时亮灯（如图）
延时断电（如图）
延时通断不断循环且达到设置循环数断电（如图）
灯延时熄灭（如图）
传统镇流器和电子镇流器（如图）
延时通断不断循环且达到设置循环数断电（如图）
2灯循环点亮（如图）
循环流水灯（如图）
时间断电器断电延时控制（如图）
通电延时断电（如图）
通电延时亮灯（如图）
桥式全波整流滤波电路（如图）
延时通、断循环运行（如图）
2灯循环亮、熄（如图）
时间继电器断电延时控制（如图）
二、断路器、接触器控制回路：
三、电动机：
延时
打开应用保存高清大图
四：热电偶：
五、电能表：
打开应用保存高清大图
打开应用保存高清大图。
80多个电工实物接线图，满满的都是干货，建议人手一份最齐全的电工实物接线图，包含家装的灯控电路、工业的电动机控制电路、电子电路等，非常适合新手朋友练习使用。
一共80多个电路，满满的都是干货，需要的朋友赶紧收藏吧！双开单控加插座双联开关的2种接法-整流滤波电路延时启动电路延时停止电路循环电路-延时停止电路传统日光灯管的接线循环电路循环电路流水灯控制电路时间继电器的延时控制延时断电电路整流滤波电路通断循环电路灯泡亮熄循环控制时间继电器的延时控制自锁电路带热继电器的自锁控制自锁电路2自锁电路3自锁电路4自锁电路5完整的自锁控制简易启停电路倒顺开关控制三相电机液位继电器的接线电机运行限位自动回程浮球开关的接线电动机间歇运行电路能耗制动接线图延时停机控制电路延时启动加延时断电时间继电器控制电磁阀的接线延时停机电路星三角启动电路温控器的接线延时电路温控表的接线温控表的接线2温控表的接线3温控表的接线4温控表的接线5温控表的接线6温控表的接线7温控表的接线8温控表的接线9温控表的接线10三相电表的接线带互感器的三相电表的接线带互感器的单相电表的接线带互感器的单相电表的接线三相电表的接线2单相电表的接线三相电表的接线三相电表的接线正反转控制电路整流滤波电路倒顺开关控制单相电机倒顺开关控制单相电机2正反转控制电路正反转控制电路-接近开关的接线-再增加几个超高清的实物接线图手动星三角控制电路自动星三角一灯一控一灯双控一灯三控一灯四控开关不控插座的接线开关控插座的接线简易的自锁控制带过载的自锁控制完整的自锁控制点动加长动控制1点动加长动控制2多地控制以上都是高清的实物接线图，建议需要的朋友收藏备用。
专栏电气自动化入门教学精讲视频。
各类电气控制接线图，非常全面！1.可控硅调速电路2.电磁调速电机控制图3.三相四线电度表互感器接线4.能耗制动5.顺序起动，逆序停止6.锅炉水位探测装置7.电机正反转控制电路8.电葫芦吊机电路9.单相漏电开关电路10.单相电机接线图11.带点动的正反转起动电路12.红外防盗报警器13.双电容单相电机接线图14.自动循环往复控制线路15.定子电路串电阻降压启动控制线16.按启动钮延时运行电路17.星形- 三角形启动控制线路18.单向反接制动的控制线路19.具有反接制动电阻的可逆运行反接制动的控制线路20.以时间原则控制的单向能耗制动线路21.以速度原则控制的单向能耗制动控制线路22.电动机可逆运行的能耗制动控制线路23.双速电动机改变极对数的原理24.双速电动机调速控制线路25.使用变频器的异步电动机可逆调速系统控制线路26.正确连接电器的触点27.线圈的连接28.继电器开关逻辑函数29.三相半波整流电路图30.三相全波整流电路图31.三相全波6脉冲整流原理图32.六相12脉冲整流原理图33.负载两端的电压在一个周期中，每个二极管只有三分这一的时候导通（导通角为120度）。
负载两端的电压为线电压。
34.直流调速原理功能图35.电动机接线一般常用三相交流电动机接线架上都引出6个接线柱，当电动机铭牌上标为Y形接法时，D6、D4、D5相连接，D1~D3接电源；为△形接法时，D6与D1连接，D4与D2连接，D5与D3连接，然后D1~D3接电源。
可参见图1所示连接方法连接。
36.三相吹风机接线有部分三相吹风机有6个接线端子，接线方法如图2所示。
采用△形接法应接入220V三相交流电源，采用Y形接法应接入380V 三相交流电源。
一般3英寸、3．5英寸、4英寸、4．5英寸的型号按此法接。
其他吹风机应按其铭牌上所标的接法连接。
37.单相电容运转电动机接线单相电动机接线方法很多，如果不按要求接线，就会有烧坏电动机的可能。
因此在接线时，一定要看清铭牌上注明的接线方法。
图为IDD5032型单相电容运转电动机接线方法。
其功率为60W，电容选用耐压500V、容量为4μF的产品。
图3(a)为正转接线，图3(b)为反转接线。
38.单相电容运转电动机接线图4是JX07A-4型单相电容运转电动机接线方法。
电动机功率为60W，用220V/50Hz交流电源、电流为0．5A。
它的转速为每分钟1400转。
电容选用耐压400~500V、容量8μF的产品。
图(a)为正转接线，图(b)为反转接线。
39.单相吹风机接线有的单相吹风机引出4个接线端子，接线方法如图5所示。
采用并联接法应接入110V交流电源，采用串联接法应接入220V交流电源。
40.Y100LY系列电动机接线目前，Y系列电动机被广泛应用。
Y系列电动机具有体积小、外形美观、节电等优点。
它的接线方式有两种：一种为△形，它的接线端子W2与U1相连，U2与V1相连，V2与W1相连，然后接电源；另一种为Y形，接线端子W2、U2、V2相连接，其余3个接线端子U1、V1、W1接电源。
接线见图6。
41.低压变压器短路保护线路目前，机床的工作灯、行灯都采用低压变压器提供36V安全电压，由于灯具在使用中经常移动，极易发生短路故障，造成熔断器熔断甚至烧坏变压器。
如果使用36V小型中间继电器或36V 交流接触器做变压器的通断开关，可避免烧坏变压器。
线路如图7所示。
工作原理：闭合S后，按下按钮SB1，变压器得电输出36V低电压，使得继电器或交流接触器KA吸合。
放松按钮SB1后，KA自锁触点使KA保持吸合，继续给变压器接通电源。
如果变压器次级发生短路故障，继电器线圈电压为零，此时KA便失电释放，将变压器电源断开，保护变压器不被破坏。
42.双速电动机2Y/2Y接线方法下图所示是2Y/2Y电动机双速定子线组的引出线接线方法。
按图(a)连接是一种转速，按图(b)连接得到另一种转速。
43.直流电磁铁快速退磁线路直流电磁铁停电后，因有剩磁存在，有时会造成不良后果。
因此，必须设法消除剩磁。
图9中，YA是直流电磁铁线圈，KM是控制YA启停的接触器。
KM吸合时，YA通电励磁；KM复位时，YA断直流电，并进行快速退磁。
快速退磁的工作原理是：直流电磁铁断电后，交流电源通过桥式整流器和YA向电容C充电，随着电容C两端电压的不断升高，充电电流越来越小，而通过YA的电流又是交变的，从而使电磁铁快速退磁。
电容C的容量要根据电磁铁的实际情况现场试验决定。
R为放电电阻。
44.防止制动电磁铁延时释放线路采用交流电磁铁制动的三相异步电动机有时会因制动电磁铁延时释放，造成制动失灵。
造成电磁铁延时释放的原因是接触器的主回路电源虽被切断，但电动机由于剩磁存在，定子绕组产生感应电动势加在交流电磁铁上，使电磁铁不会立即释放。
解决方法很简单，只要在交流电磁铁线圈上串入一个交流接触器常开触点，使得断开电动机电源的同时断开电磁铁与电动机绕组线圈，即可使电磁铁立即释放。
线路中YA为制动电磁铁，在通电后，制动解除；在断电后，YA立即制动。
45.他励直流电动机失磁保护线路他励直流电动机励磁电路如果断开，会引起电动机超速，产生严重不良后果，因此需要进行失磁保护。
在励磁电路内，串联一个欠电流继电器KI，其常开触点接在控制电路中。
当励磁电流消失或减小到设定值时，KI释放，KI常开触点断开，切断电动机电枢电源，使电动机停转，从而避免超速现象发生。
46.缺辅助触点的交流接触器应急接线当交流接触器的辅助触点损坏无法修复而又急需使用时，采用图12中所示的接线方法，可满足应急使用要求。
按下SB1，交流接触器KM吸合。
放松按钮SB1后，KM的触点兼作自锁触点，使接触器自锁，因此KM仍保持吸合。
图中SB2为停止按钮，在停止时，按动SB2的时间要长一点。
否则，手松开按钮后，接触器又吸合，使电动机继续运行。
这是因为电源电压虽被切断，但由于惯性的作用，电动机转子仍然转动，其定子绕组会产生感应电动势，一旦停止按钮很快复位，感应电动势直接加在接触器线圈上，使其再次吸合，电动机继续运转。
接触器线圈电压为380V时，可按图(a)所示接线；接触器线圈电压为220V时，可按图(b)接线。
图(a)的接线还有缺陷，即在电动机停转时，其引出线及电动机带电，使维修不大安全。
因此，这种线路只能在应急时采用，并在维修电动机时，应断开控制电动机的总电源开关QS，这一点应特别注意。
47.加密的电动机控制线路为防止误操作电气设备，并防止非操作人员启动某些设备开关按钮，可采用加密的电动机控制线路，如图13所示。
操作时，首先按下SB1按钮，确认无误后，再同时按下加密按钮SB3，这样控制回路才能接通，KM线圈才能吸合，电动机M才能转动起来。
而非操作人员不知其中加密按钮(加密按钮装在隐蔽处)，故不能操作此设备开关。
48.交流接触器低电压启动线路当供电电压在交流接触器吸引线圈额定电压的85%以下时，启动接触器衔铁将跳动不止，不能可靠吸合，在交流接触器的控制回路中串联一只整流管，改为直流启动交流运行，就可以避免上述问题。
交流接触器低电压启动线路如图所示。
按下按钮SB1，经二极管VD半波整流的直流电压加在交流接触器KM线圈上，KM吸合。
其辅助触点将二极管VD短接，交流接触器投入交流运行。
因为启动电流较大，所以这种线路只适用于操作不频繁的场合。
线路中，VD应选用耐压大于700V的二极管，电流要根据交流接触器线圈电流而定。
49.HF-4-81系列发电机控制线路HF-4-81系列发电机控制线路如图15所示，它与T2XV系列小型三相同步发电机配套。
同步发电机的励磁系统采用电复合相复励调压。
发电机端电压经线性电抗器L移相，然后与发电机负荷电路中的电流互感器5TA~7TA二次电压合成，经三相桥式整流器整流后，供发电机GS励磁自动调压。
50.单相电容电动机线路单相电容电动机启动转矩大，启动电流小，功率因数高，广泛应用于家用电器中，如电风扇、洗衣机。
为了便于维修安装，现介绍这种电动机常用的接线方法。
图(a)为可逆控制线路，操纵开关S2，可改变电动机的转向，该线路一般用于家用洗衣机上。
图(b)为带辅助绕组的接线线路，拨动开关S，可改变辅助绕组的抽头，即改变主绕组的实际承受电压，从而改变电动机的转速，此接线方法常用于电风扇上。
图(c)为带电抗器调速的电容电动机接线线路。
由于电抗器绕组(其在线路中起到降压作用)的串入，调节电抗器绕组的串入量，即可改变转速。
这种方法目前广泛应用在家用电风扇线路中。
在启动电动机时一般先拨到“1”挡上，即为高挡，这时电抗器不接入线路，使电动机在全压下启动，然后再拨“2”挡或任何挡来调节电动机转速。
51.混凝土搅拌机线路锥型JZ350型搅拌机线路如图17所示，工作原理是当把水泥、砂子、石子配好料后，操作人员按下按钮2SBF后，2KMF接触器线圈得电吸合，使上料卷扬电动机2M正转，料斗送料起升。
当升到一定高度后，料斗挡铁碰撞行程开关1SQ和2SQ，使2KMF断电释放。
这时料斗已升到预定位置，把料自动倒到搅拌机内，并自动停止上升。
此时操作人员按下下降按钮2SBR时，卷扬系统带动料斗下降，待下降到其料口与地面平齐时，挡铁碰撞行程开关3SQ，使2KMR接触器断电释放，自动停止下降，为下次上料做好准备，这时搅拌机料已备好，操作人员再按下3SB1，3KM接触器得电吸合，使供水抽水泵电动机3M运转，向搅拌机内供水，与此同时，时间继电器KT得电工作，待供水与原料成比例后(供水时间由KT时间继电器调整确定，根据原料与水的配比确定)，KT 动作延时结束，从而使3KM自动释放，供水停止。
加水完毕即可实施搅拌。
按下1SBF正转按钮，1KMF得电吸合，1M正转搅拌，搅拌完毕后按下1SB停止按钮即可停止。
出料时，按下1SBR按钮，1M反转即可把混凝土泥浆自动搅拌出来。
然后按下1SB，接触器1KMR断电释放，1M停转，出料停止。
52.自制实用的绝缘检测器下图所示是自制的绝缘检测器线路，它既可用作线路绝缘监视，又可代替兆欧表检查电机、测电器的绝缘电阻。
当合上隔离开关QS，在相电压作用下，整个绕组和接地外壳之间的泄漏电流流过绝缘层和电阻R1、R2。
如果绝缘电阻合乎标准(即绝缘电阻值大于0．5M Ω)，则泄漏电流很小时，在R2上的电压降小于氖泡的点燃电压，Ne不亮；当任意两相或三相同时对机壳的绝缘电阻降低时，泄漏电流大增，使氖泡Ne点燃，从而可判定绝缘不合格。
53.三相异步电动机改为单相运行线路如果只有单相电源和三相异步电动机供使用，可采用并联电容的方法使三相异步电动机改为单相运行。
如图19所示：图(a)为Y形接法电动机连接方法，图(b)为△形接法电动机连接方法。
为了提高启动转矩，将启动电容CQ在启动时接入线路中，在启动完毕后退出。
