化学植筋抗拔承载力现场检验技术要点分析贾志尧唐碧凤摘要：本文针对混凝土结构后锚固技术——化学植筋检验的要求、步骤、评定以及检验中遇到的问题进行了分析和论述，并通过对规程的理解和现场检验的具体情况，尤其是对荷载检验值的确定等方面提出分析及建议，并与同行分析探讨。
关键词：后锚固化学植筋检验值要点分析0 前言化学植筋简称植筋，是以化学胶粘剂——锚固胶，将带肋钢筋及长螺杆等胶结固定于混凝土基材锚孔中的一种后锚固生根钢筋（详见图1）。
植筋具有的技术特点:（1）设计灵活，应用广泛；（2）定位精确，可靠性强；（3）施工方便、操作简便；（4）工艺简单，节省工期；（5）承载力大，对结构影响小；（6）施工对环境影响小；（7）安全可靠，经济合理。
由于其独特的技术特点，既普遍使用在旧房改造、结构加固、建筑装修等工程中，又用于新建混凝土结构中，解决钢筋漏埋、位移等问题，技术发展较快，并成为一种不可缺少的新型技术。
植筋由于长度不受限制，与现浇混凝土钢筋锚固相似，破坏形态易于控制，一般均可控制为锚筋钢材破坏，所以在工程中得到了较为广泛的应用。
由于化学植筋的广泛应用，为了保证工程质量和使用效果，就对现场检验工作提出了一定的要求，依据《混凝土结构后锚固技术规程》JGJ145-2004（以下简称《规程》）对检验结果进行评定。
要做好检验工作，就必须了解和熟悉化学植筋的适用范围、破坏类型和形式、检验仪器的操作和使用,以及检验结果的计算与评定和所要注意的几个问题，从而来保证检验工作的质量，对所检试件给出正确的评价，避免造成误判、漏判和错判。
1 化学植筋检验前的准备工作1.1 化学植筋检验前宜具备下列资料（1）工程名称和设计、施工、监理、建设、委托单位名称；（2）结构或构件种类、外形尺寸及数量；（3）设计混凝土强度等级；（4）化学植筋使用的钢筋规格型号、检测数量；（5）锚孔直径及有效锚固深度；（6）锚固胶生产厂家及固化养生是否符合生产厂家要求；（7）结构或构件质量状况及检测原因。

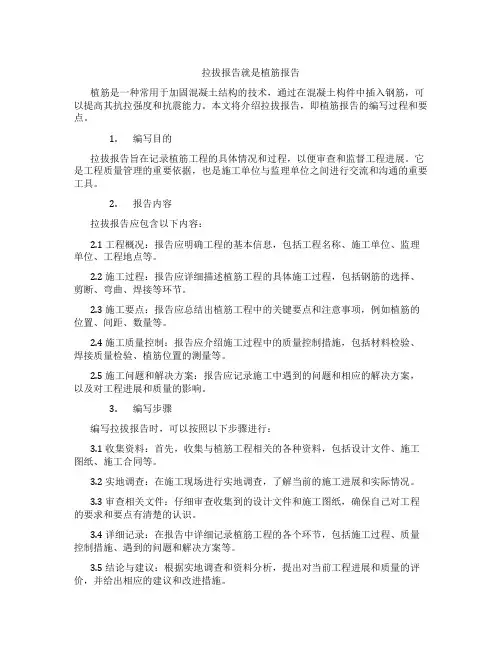

拉拔报告就是植筋报告植筋是一种常用于加固混凝土结构的技术，通过在混凝土构件中插入钢筋，可以提高其抗拉强度和抗震能力。
本文将介绍拉拔报告，即植筋报告的编写过程和要点。
1.编写目的拉拔报告旨在记录植筋工程的具体情况和过程，以便审查和监督工程进展。
它是工程质量管理的重要依据，也是施工单位与监理单位之间进行交流和沟通的重要工具。
2.报告内容拉拔报告应包含以下内容：2.1 工程概况：报告应明确工程的基本信息，包括工程名称、施工单位、监理单位、工程地点等。
2.2 施工过程：报告应详细描述植筋工程的具体施工过程，包括钢筋的选择、剪断、弯曲、焊接等环节。
2.3 施工要点：报告应总结出植筋工程中的关键要点和注意事项，例如植筋的位置、间距、数量等。
2.4 施工质量控制：报告应介绍施工过程中的质量控制措施，包括材料检验、焊接质量检验、植筋位置的测量等。
2.5 施工问题和解决方案：报告应记录施工中遇到的问题和相应的解决方案，以及对工程进展和质量的影响。
3.编写步骤编写拉拔报告时，可以按照以下步骤进行：3.1 收集资料：首先，收集与植筋工程相关的各种资料，包括设计文件、施工图纸、施工合同等。
3.2 实地调查：在施工现场进行实地调查，了解当前的施工进展和实际情况。
3.3 审查相关文件：仔细审查收集到的设计文件和施工图纸，确保自己对工程的要求和要点有清楚的认识。
3.4 详细记录：在报告中详细记录植筋工程的各个环节，包括施工过程、质量控制措施、遇到的问题和解决方案等。
3.5 结论与建议：根据实地调查和资料分析，提出对当前工程进展和质量的评价，并给出相应的建议和改进措施。
4.注意事项在编写拉拔报告时，需要特别注意以下几点：4.1 准确性：报告中的信息应准确无误，不能出现错误和矛盾之处。
4.2 完整性：报告应包含所有必要的信息，不能遗漏关键环节和要点。
4.3 逻辑清晰：报告的内容应按照逻辑顺序进行组织，方便读者理解和查阅。
4.4 专业性：报告应使用专业术语和表达方式，准确传达相关信息。
非破坏性检验荷载（拉拔测试），基本上都是取钢筋屈服强度标准值的90%，HPB335钢筋，14应达到46kN，16应达到61kN，持续2分钟，混凝土基材无裂缝，植入钢筋无滑移等宏观裂损现象，可以判定为合格!
a、一般植筋72小时后，可采用拉力计（千斤顶）对所植钢筋进行拉拔试验加载方式见右图。
为减少千斤顶对锚筋附近混凝土的约束，下用槽钢或支架架空，支点距离≥max（3d，60mm）。
然后匀速加载2∽3分钟（或采用分级加载），直至破坏。
破坏模式分为钢筋破坏（钢筋拉断）、胶筋截面破坏（钢筋沿结构胶、钢筋界面拔出）、混合破坏（上部混凝土锥体破坏，下部沿结构胶、混凝土界面拔出）3种，结构构件植筋，破坏模式宜控制为钢筋拉断。
b、当做非破坏性检验时，最大加载值可取为0.95Asfyk（fyk 锚栓屈服强度标准值，As锚栓应力截面面积）。
c、抽检数量可按每种钢筋植筋数量的0.1%确定，但不应少于3根。
《混凝土结构后锚固技术规程》JGJ145-2004附录A 。
4里要求的非破坏性检验是两个值取较小值：0.9As*Fyk和0.8NRk,c，但一般现场检测取前值，
0.9As*Fyk ，也有不乘0.9的。
首先要知道钢筋的牌号Q235 或345
直径的平方*3.14/4*牌号/1000得出屈服强度再乘以0.9
结果就是你需要的抗拉值
例如6*6*3.14/4*235/1000*0.9=5.97MPs。
植筋拉拔试验测量值引言植筋拉拔试验是一种常用的工程测试方法，用于评估混凝土结构中植筋的抗拉性能。
本文将介绍植筋拉拔试验的测量值及其意义。
测量值1. 最大拉拔载荷（Pmax）：该值代表植筋在试验中所能承受的最大拉拔力。
一般情况下，Pmax越大，说明植筋的抗拉能力越强。
2. 拉拔载荷 - 位移曲线：通过记录拉拔试验过程中植筋的载荷和位移变化，可以绘制出拉拔载荷 - 位移曲线。
该曲线能够直观地反映植筋在试验中的力学行为。
3. 断裂载荷（Pf）：当植筋发生断裂时的载荷值。
Pf的大小可以反映植筋的结构强度。
4. 抗拉刚度（Rt）：植筋在拉拔试验中所表现出的刚度。
Rt越大，说明植筋的刚性越高。
意义测量植筋拉拔试验的各项指标具有以下意义：1. 评估植筋的抗拉性能：通过测量最大拉拔载荷和断裂载荷，可以判断植筋在拉拔过程中的承载能力和结构强度。
这对于设计工程中的植筋选择和结构设计具有重要意义。
2. 分析植筋的力学行为：通过拉拔载荷 - 位移曲线，可以分析植筋在试验过程中的力学行为，例如弹性变形阶段、塑性变形阶段以及断裂破坏阶段。
这有助于理解植筋在实际使用中的受力情况和性能变化。
3. 比较不同植筋材料和型号的性能差异：通过对比不同植筋的测量值，可以评估各种植筋材料和型号的性能差异，为植筋选择提供参考依据。
结论植筋拉拔试验测量值的准确测量和分析对于混凝土结构的设计和质量评估具有重要意义。
通过测量最大拉拔载荷、拉拔载荷 - 位移曲线、断裂载荷和抗拉刚度等指标，可以全面评估植筋的抗拉性能和力学行为。
在工程实践中，应根据具体情况选择合适的植筋试验方法和测量仪器，以获得可靠的测量值和结论。
注：本文所提到的植筋拉拔试验测量值和意义仅供参考，具体结论应根据实际情况和相关标准进行综合判断。
植筋拉拔测试标准1. 引言本文档旨在规定植筋拉拔测试的标准和要求，以确保测试结果准确可靠，为工程质量评估提供参考依据。
2. 测试目的植筋拉拔测试是用于评估钢筋与混凝土之间的粘结性能，确保混凝土结构在受力时具备足够的抗拉强度。
本测试标准的目的是确定植筋与混凝土之间的粘结能力，评估结构的安全性和可靠性。
3. 测试准备在进行植筋拉拔测试之前，应完成以下准备工作：- 钢筋直径和长度的测量- 混凝土试件的准备及养护- 拉拔测试设备和相关工具的校准检查4. 测试方法4.1 准备测试试件：- 将混凝土试件安装在拉拔测试机上，并固定好。
- 在试件上钻孔，将钢筋植入混凝土中，并确保与混凝土有良好的粘结。
4.2 测试执行：- 设置拉拔测试机的拉伸速度和加载速率。
- 施加拉力直至试件破坏。
- 记录试件破坏时的拉力值，并计算钢筋与混凝土之间的粘结强度。
5. 测试结果与评估根据植筋拉拔测试的结果，我们可以得出以下结论：- 若钢筋与混凝土之间的粘结强度符合设计要求，则结构具备足够的抗拉能力。
- 若钢筋与混凝土之间的粘结强度不符合设计要求，则需要进行相应的结构加固或修复工作。
6. 测试报告完成植筋拉拔测试后，应编制详细的测试报告，包括以下内容：- 测试试件的标识和描述- 测试方法和参数设置- 测试结果和评估- 结论和建议7. 总结植筋拉拔测试是评估混凝土结构抗拉性能的重要方法。
本文档规定了测试的标准和要求，确保测试的准确性和可靠性。
在进行植筋拉拔测试时，请严格按照本文档中所述的方法进行操作，并编制详细的测试报告。
如有任何问题或不明之处，请及时与我们联系。
> 注：本文档仅供参考，具体测试要求以实际工程为准。
植筋拉拔承载力检验值经过植筋拉拔承载力检验，以下是不同钢筋直径的检验值：钢筋直径为6mm时，HPB235的检验值为6.0，HRB335的检验值为8.6，HRB400的检验值为10.2.钢筋直径为6.5mm时，HPB235的检验值为7.1，HRB335的检验值为10.0，HRB400的检验值为12.0.钢筋直径为8mm时，HPB235的检验值为10.7，HRB335的检验值为15.2，HRB400的检验值为18.1.钢筋直径为10mm时，HPB235的检验值为16.7，HRB335的检验值为23.7，HRB400的检验值为28.3.钢筋直径为12mm时，HPB235的检验值为24.0，HRB335的检验值为34.1，HRB400的检验值为40.7.钢筋直径为14mm时，HPB235的检验值为32.6，HRB335的检验值为46.4，HRB400的检验值为55.4.钢筋直径为16mm时，HPB235的检验值为42.6，HRB335的检验值为60.6，HRB400的检验值为72.4.钢筋直径为18mm时，HPB235的检验值为53.8，HRB335的检验值为76.7，HRB400的检验值为91.6.钢筋直径为20mm时，HPB235的检验值为66.5，HRB335的检验值为94.7，HRB400的检验值为113.1.钢筋直径为22mm时，HPB235的检验值为80.4，HRB335的检验值为114.6，HRB400的检验值为136.8.钢筋直径为25mm时，HPB235的检验值为103.8，HRB335的检验值为148.0，HRB400的检验值为176.7.钢筋直径为28mm时，HPB235的检验值为130.2，HRB335的检验值为185.6，HRB400的检验值为221.6.钢筋直径为30mm时，HPB235的检验值为149.5，HRB335的检验值为213.1，HRB400的检验值为254.4.钢筋直径为32mm时，HPB235的检验值为170.1，HRB335的检验值为242.4，HRB400的检验值为无数据。
植筋拉拔试验数
介绍
本文档旨在提供植筋拉拔试验数的相关信息和数据分析。
概述
植筋拉拔试验是一种测试混凝土结构中植筋锚固性能的试验方法。
通过施加拉拔力来评估植筋在混凝土中的抗拉特性。
试验数据
以下是植筋拉拔试验数的样本数据：
数据分析
根据上述数据，我们可以计算每个试验样本的拉拔应力（σ）：σ = 拉拔力 / 断面积
以下是计算结果：
我们可以通过这些数据进一步分析和评估植筋锚固性能，并作
出相应的结论和建议。
结论
根据植筋拉拔试验数的数据分析，我们可以得出以下结论：
1. 植筋样本的拉拔应力在45 MPa至53.33 MPa之间。
2. 综合考虑拉拔应力和其他因素，我们可以评估植筋锚固性能的可靠性和适用性。
建议
基于所得结论，我们做出以下建议：
1. 进一步研究和测试更多植筋样本，以获取更全面和准确的数据。
2. 根据不同的工程要求和结构设计，确定合适的植筋锚固性能指标，并进行进一步的测试和验证。
3. 结合实际工程应用，评估植筋锚固性能对整体结构的稳定性和安全性的影响。
4. 在植筋设计和施工中，严格按照相关标准和规范要求进行操作，确保植筋的质量和可靠性。
参考文献
[1] 混凝土植筋锚固性能试验方法, XXX标准化组织
以上是植筋拉拔试验数文档的主要内容。
如有需要进一步讨论或了解，请随时与我联系。
注意：本文档中的数据仅用于示范目的，实际应用时请参考具体的测试和标准要求。
