第二章三相异步电动机

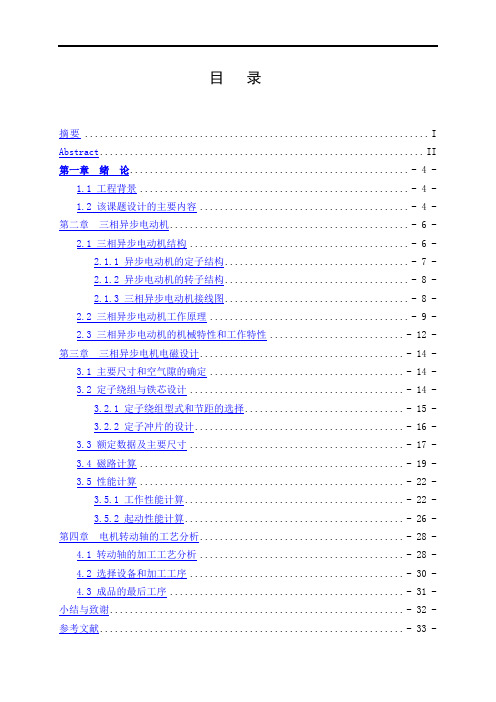

目录摘要 (I)Abstract (II)第一章绪论........................................................ - 4 -1.1 工程背景...................................................... - 4 -1.2 该课题设计的主要内容.......................................... - 4 - 第二章三相异步电动机................................................ - 6 -2.1 三相异步电动机结构............................................ - 6 -2.1.1 异步电动机的定子结构..................................... - 7 -2.1.2 异步电动机的转子结构..................................... - 8 -2.1.3 三相异步电动机接线图..................................... - 8 -2.2 三相异步电动机工作原理........................................ - 9 -2.3 三相异步电动机的机械特性和工作特性........................... - 12 - 第三章三相异步电机电磁设计......................................... - 14 -3.1 主要尺寸和空气隙的确定....................................... - 14 -3.2 定子绕组与铁芯设计........................................... - 14 -3.2.1 定子绕组型式和节距的选择................................ - 15 -3.2.2 定子冲片的设计.......................................... - 16 -3.3 额定数据及主要尺寸........................................... - 17 -3.4 磁路计算..................................................... - 19 -3.5 性能计算..................................................... - 22 -3.5.1 工作性能计算............................................ - 22 -3.5.2 起动性能计算............................................ - 26 - 第四章电机转动轴的工艺分析......................................... - 28 -4.1 转动轴的加工工艺分析......................................... - 28 -4.2 选择设备和加工工序........................................... - 30 -4.3 成品的最后工序............................................... - 31 - 小结与致谢........................................................... - 32 - 参考文献............................................................. - 33 -附录............................................................... - 34 - 附录A：电动机电磁设计源程序...................................... - 34 - 附录B：定转子冲片图.............................................. - 44 -Y2-160M1-2 三相异步电动机电磁设计摘要：由于本设计书是针对三相异步电动机电磁系统进行的设计研究和工艺分析，先简单的了解电机行业的发展状况再查阅一些三相异步电动机的相关文献，然后通过阅读关于三相电动机的相关论文，了解到三相异步电动机的一些相关领域知识，同时针对性的了解Y2系列三相异步电动机，及其设计特点，参考具体文献进行电磁设计，深入具体研究Y2-160M1-2型号三相异步电动机，对其工艺优缺点进行具体分析。

《电机与电气控制技术》第2版习题解答第二章三相异步电动机2-1三相异步电动机的旋转磁场是如何产生的？答：在三相异步电动机的定子三相对称绕组中通入三相对称电流，根据三相对称电流的瞬时电流来分析由其产生的磁场，由于三相对称电流其大小、方向随正弦规律变化，由三相对称电流建立的磁场即合成磁极在定子内膛中随一定方向移动。

当正弦交流电流变化一周时，合成磁场在空间旋转了一定角度，随着正弦交流电流不断变化，形成了旋转磁场。

2-2三组异步电动机旋转磁场的转速由什么决定？对于工频下的2、4、6、8、10极的三相异步电动机的同步转速为多少？答：三相异步电动机旋转磁场的转速由电动机定子极对数P交流电源频率f1决定，具体公式为n1=60f1/P。

对于工频下的2、4、6、8、10极的三相异步电动机的同步转速即旋转磁场的转速n1分别为3000r/min、1500r/min、1000r/min、750r/min、600r/min。

2-3试述三相异步电动机的转动原理，并解释“异步”的意义。

答：首先，在三相异步电动机三相定子绕组中通入三相交流电源，流过三相对称电流，在定子内膛中建立三相旋转磁场，开始转子是静止的，由于相对运动，转子导体将切割磁场，在转子导体中产生感应电动势，又由于转子导体是闭合的，将在其内流过转子感应电流，该转子电流与定子磁场相互作用，由左手定则判断电磁力方向，转子将在电磁力作用下依旋转磁场旋转方向旋转。

所谓“异步”是指三相异步电动机转子转速n与定子旋转磁场转速n1之间必须有差别，且n<n1。

2-4旋转磁场的转向由什么决定？如何改变旋转磁场的方向？答：旋转磁场在空间的旋转方向是由三相交流电流相序决定的，若要改变旋转磁场的方向，只需将电动机三相定子绕组与三相交流电源连接的三根导线中的任意两根对调位置即可。

如果来绕组U1接电源L1、V1接L2、W1接L3为正转，要想反转U1仍接L1，但V1接L3、W1接L2即可。

三相异步电动机教案第一章：三相异步电动机概述1.1 学习目标了解三相异步电动机的定义和工作原理掌握三相异步电动机的结构特点和分类理解三相异步电动机在工业中的应用和重要性1.2 教学内容三相异步电动机的定义和工作原理三相异步电动机的结构特点和分类三相异步电动机在工业中的应用和重要性1.3 教学方法采用多媒体教学，展示三相异步电动机的图片和动画通过实物展示三相异步电动机的结构特点案例分析，让学生了解三相异步电动机在实际工业中的应用1.4 教学评估进行小组讨论，让学生分享对三相异步电动机的理解进行小组实验，观察三相异步电动机的工作原理第二章：三相异步电动机的启动和停止2.1 学习目标掌握三相异步电动机的启动和停止方法理解不同启动和停止方法的优缺点和适用场合2.2 教学内容三相异步电动机的启动方法：直接启动、自耦启动、星角启动三相异步电动机的停止方法：直接停止、软停止、反接制动2.3 教学方法通过实验演示不同启动和停止方法的效果采用模拟电路，让学生了解不同启动和停止方法的电路原理2.4 教学评估进行小组实验，让学生实际操作三相异步电动机的启动和停止进行小组讨论，让学生分析不同启动和停止方法的优缺点和适用场合第三章：三相异步电动机的调速3.1 学习目标掌握三相异步电动机的调速方法和原理了解不同调速方法的优缺点和适用场合3.2 教学内容三相异步电动机的调速方法：变频调速、电阻调速、电容调速三相异步电动机的调速原理和电路3.3 教学方法通过实验演示不同调速方法的效果采用模拟电路，让学生了解不同调速方法的电路原理3.4 教学评估进行小组实验，让学生实际操作三相异步电动机的调速进行小组讨论，让学生分析不同调速方法的优缺点和适用场合第四章：三相异步电动机的维护和故障排除4.1 学习目标掌握三相异步电动机的维护方法和故障排除技巧了解三相异步电动机的常见故障和原因4.2 教学内容三相异步电动机的维护方法：定期检查、清洁、润滑三相异步电动机的故障排除技巧：故障诊断、故障分析、故障排除4.3 教学方法通过实验演示三相异步电动机的维护方法案例分析，让学生了解三相异步电动机的常见故障和原因4.4 教学评估进行小组实验，让学生实际操作三相异步电动机的维护进行小组讨论，让学生分享对三相异步电动机故障排除的经验和技巧第五章：三相异步电动机的节能和环保5.1 学习目标掌握三相异步电动机的节能措施和环保意义了解三相异步电动机节能和环保的重要性5.2 教学内容三相异步电动机的节能措施：变频调速、优化运行、减少损耗三相异步电动机的环保意义：减少能源消耗、减少噪音和排放5.3 教学方法通过实验演示三相异步电动机的节能效果案例分析，让学生了解三相异步电动机节能和环保的实际应用5.4 教学评估进行小组实验，让学生实际操作三相异步电动机的节能措施进行小组讨论，让学生分享对三相异步电动机节能和环保的认识和体会第六章：三相异步电动机的保护6.1 学习目标掌握三相异步电动机的保护装置和功能了解三相异步电动机保护的重要性6.2 教学内容三相异步电动机的保护装置：过载保护、短路保护、过电压保护、欠电压保护三相异步电动机保护的功能和工作原理6.3 教学方法通过实验演示三相异步电动机保护装置的作用采用模拟电路，让学生了解不同保护装置的电路原理6.4 教学评估进行小组实验，让学生实际操作三相异步电动机的保护装置进行小组讨论，让学生分析不同保护装置的功能和适用场合第七章：三相异步电动机的选用和安装7.1 学习目标掌握三相异步电动机的选用方法和步骤了解三相异步电动机的安装要求和技术要点7.2 教学内容三相异步电动机的选用方法：根据负载特性、工作环境、转速要求等选择合适的电动机三相异步电动机的安装要求和技术要点：固定、接线、绝缘、防护措施7.3 教学方法通过实验演示三相异步电动机的选用过程现场参观，让学生了解三相异步电动机的安装实际情况7.4 教学评估进行小组实验，让学生实际操作三相异步电动机的选用过程进行小组讨论，让学生分享对三相异步电动机安装的认识和体会第八章：三相异步电动机的运行控制8.1 学习目标掌握三相异步电动机的运行控制方法和电路了解不同运行控制方法的功能和适用场合8.2 教学内容三相异步电动机的运行控制方法：手动控制、自动控制、远程控制三相异步电动机的控制电路和控制元件8.3 教学方法通过实验演示三相异步电动机的运行控制过程采用模拟电路，让学生了解不同运行控制方法的电路原理8.4 教学评估进行小组实验，让学生实际操作三相异步电动机的运行控制进行小组讨论，让学生分析不同运行控制方法的功能和适用场合第九章：三相异步电动机在工业中的应用9.1 学习目标了解三相异步电动机在工业中的典型应用掌握三相异步电动机在不同工业领域的应用特点和优势9.2 教学内容三相异步电动机在工业中的典型应用：机械制造、石油化工、电力系统、交通运输三相异步电动机在不同工业领域的应用特点和优势9.3 教学方法现场参观，让学生了解三相异步电动机在实际工业中的应用情况案例分析，让学生分享对三相异步电动机应用的认识和体会9.4 教学评估进行小组讨论，让学生分享对三相异步电动机在工业中应用的认识和体会进行小组报告，让学生展示对不同工业领域三相异步电动机应用的研究成果第十章：三相异步电动机的未来发展10.1 学习目标了解三相异步电动机的发展趋势和新技术掌握三相异步电动机的节能环保和可持续发展方向10.2 教学内容三相异步电动机的发展趋势：高效节能、智能化、绿色环保三相异步电动机的新技术：变频调速、无级调速、永磁同步电动机10.3 教学方法案例分析，让学生了解三相异步电动机的发展趋势和新技术小组讨论，让学生分享对三相异步电动机未来发展的认识和体会10.4 教学评估进行小组报告，让学生展示对三相异步电动机未来发展的研究成果进行小组讨论，让学生分析三相异步电动机节能环保和可持续发展的重要性重点和难点解析重点环节1：三相异步电动机的定义和工作原理需要重点关注的内容：电动机的结构特点、旋转磁场的作用、转子与旋转磁场的相对运动、电动机的转速与同步速度的关系。

教案授课日期9.14 授课班级12中机授课课时 2课时授课形式讲授授课章节名称2.1 三相异步电动机的基本结构2.2 三相异步电动机的基本原理使用教具投影仪教学目的1.掌握电动机旋转磁场是如何产生的2.掌握三相异步电动机的转动原理3.掌握转差率的概念教学重点旋转磁场的产生和转动原理教学难点同上更新、补充、删减课外作业1.旋转磁场是如何产生的？2.电动机的同步转速和异步转速概念3.什么是转差率，在电动机正常运行的时候转差率是多少？教学后记三相交流异步电动机是怎么转动起来的？为什么给电动机通上电就能使他转起来？这节课结合电磁学的相关知识来学习三相异步电动机的基本原理，但首先要熟悉电磁方面的厂家知识、定律。

授课主要内容或板书设计2.1三相异步电动机的工作原理2.2.1旋转磁场的产生2.2.2三线异步电动机的工作过程课堂教学安排教学过程主要教学内容及步骤组织教学复习提问新授此处学生较为难理解，对学生理论知识的支撑要求较高。

点名，整顿纪律1.变压器常见的故障有哪些？2.三相变压器连接方式的区别和特点。

2.2 三相异步电动机的工作原理2.2.1旋转磁场的产生下面用简单、形象的图解法来分析旋转磁场的形成，以加深对三相交流绕组旋转磁场的理解。

(1)用图解法分析旋转磁场的步骤绘出对称三相交流电流的波形；选定几个瞬时，并将各瞬时电流的实际方向标示在三相绕组中；根据右手螺旋定则，确定各瞬间合成磁通势的方向；观察各瞬时合成磁通势的方向，能形象地看到磁场在旋转。

(2)过程分析图4.7为用图解法分析旋转磁场的电机绕组结构图。

图中交流电机的定子上安放着对称的三相绕组U1-U2、V1-V2、W1-W2。

三相对称交流电流的波形如图4.8所示。

假定电流从绕组首端流入为正，流出为负；末端流出为正，流入为负。

电流的流入端用符号表示，流出端用符号⊙表示。

对称三相交流电流通入讲授合成磁场时必须先让学生掌握楞次定律、电磁感应定律和右手螺旋定则对称三相绕组时，便产生一个旋转磁场。

习题集第一章 变压器1-1 在分析变压器时，对于变压器的正弦量电压、电流、磁通、感应电动势的正方向是如何规定的？。

答： 1）电源电压 U 正方向与其电流 I 正方向采用关联方向，即两者正方向一致。

2）绕组电流 I 产生的磁通势所建立的磁通 φ ，这二者的正方向符合右手螺旋定则。

3）由交变磁通 φ产生的感应电动势产，二者的正方向符合右手螺旋定则，即它 的正方向与产生该磁通的电流正方向一致。

1-2 变压器中的主磁通和漏磁通的性质和作用是什么？答：交变磁通绝大部分沿铁心闭合且与一、 二次绕组同时交链， 这部分磁通称为。

主磁通 φ；另有很少的一部分磁通只与一次绕组交链， 且主要经非磁性材料而闭。

合，称为一次绕组的漏磁通 φσ1 。

根据电磁感应定律，主磁通中在一、二次绕组。

中分别产生感应电动势 E 1 和 E 2 ；漏磁通 φσ1 ；只在一次绕组中产生感应电动势E 1 ，称为漏磁感应电动势。

二次绕组电动势E 2 对负载而言即为电源电动势，其空载电压为 U 20 。

1-3 变压器空载运行时，空载电流为何很小？答：变压器空载运行时， 原边额定电压不仅降落在原边电阻 r 1 上，而且还有漏磁压降，还有主磁通产生的压降，由于 - E 1 很大，或者说 Z m =r m +jx m 很大，致使励 磁电流很小。

1-4 一台单相变压器，额定电压为 220V ／110V ，如果将二次侧误接在 220V 电源上，对变压器有何影响？答 副边励磁电流将非常非常大。

因为原边接额定电压时主磁通 φm 为设计值，铁心磁路接近饱和，最大磁密 B m 接近饱和值；这时副边电压为 U 2≈E 2，即 E 2。

=110V不慎把到边接到 220V 时，副边漏阻抗也很小，电压与电势近似相等，因此有＝220V ，与原边接 220V 时相比，副边电势大小增大到原来的二倍。

我们E 2≈U 2知道， E 2＝ 4.44fw 2φm 因此 φm 也增大到原来的二倍，磁密 B m 也增大到原来的二 倍。

三相异步电动机的组成第一章: 介绍1.1 引言三相异步电动机是现代工业中最常用的电动机之一，它具有结构简单、效率高和可靠性强的特点。

本文将详细介绍三相异步电动机的组成及其工作原理。

1.2 三相异步电动机的定义三相异步电动机，又称为交流异步电动机，是一种以交流电作为能源的电动机。

它由定子和转子两部分组成，其中定子通过定子绕组产生磁场，转子通过电磁感应的原理实现转动。

第二章: 组成及工作原理2.1 定子定子是三相异步电动机的主要部分之一，它由定子铁心和定子绕组组成。

定子铁心是由硅钢片叠压而成，其目的是减小铁心损耗和交流电磁损耗。

定子绕组则是由若干个线圈组成，这些线圈通过定子槽固定在定子铁心上。

定子绕组接通三相交流电源后，产生旋转磁场。

2.2 转子转子是三相异步电动机的另一个重要部分，它由转子铁心和滑环组成。

转子铁心也是由硅钢片叠压制成，其目的是减小转子损耗和铁心损耗。

转子铁心的表面有若干槽，这些槽用来安装滑环。

滑环是一个圆盘状的金属部件，其中心有一个孔用于连接传动轴，外侧有若干个金属环，用来与刷子接触并传递电流。

2.3 刷子与刷架刷子和刷架是三相异步电动机的致动部分，它们连接电源和转子。

刷架是一个固定在电机端盖上的金属结构，其主要功能是固定刷子。

刷子则是通过弹簧与刷架接触，并与滑环表面保持一定压力。

当转子旋转时，刷子与滑环之间会产生摩擦，从而传递电流。

2.4 冷却系统冷却系统是为了保证三相异步电动机正常工作而设计的。

电动机在工作时会产生一定的热量，如果不及时散热，可能会损坏电机。

因此，冷却系统通过循环冷却剂来降低电动机的温度。

常见的冷却系统有自然冷却和强制冷却两种方式。

第三章: 工作原理3.1 基本原理三相异步电动机的工作原理基于电磁感应的理论。

当定子绕组通电后，产生的旋转磁场会感应转子内的电动势，从而使转子产生电流。

由于转子的电流与定子磁场之间存在差异，产生的电磁力会使转子旋转。

3.2 同步速度与转差三相异步电动机的转速与交流电源的频率和极对数有关。

三相异步电动机的正反转控制授课教案第一章：三相异步电动机简介1.1 学习目标了解三相异步电动机的结构和工作原理掌握三相异步电动机的性能和特点1.2 教学内容三相异步电动机的结构三相异步电动机的工作原理三相异步电动机的性能和特点1.3 教学方法采用PPT演示，讲解三相异步电动机的结构和工作原理通过实物展示，使学生更直观地了解三相异步电动机的结构结合实际案例，分析三相异步电动机的性能和特点第二章：三相异步电动机的正转控制2.1 学习目标掌握三相异步电动机的正转控制原理学会正转控制电路的设计和接线2.2 教学内容三相异步电动机正转控制原理正转控制电路的设计和接线2.3 教学方法讲解三相异步电动机正转控制原理，结合实际案例进行分析让学生通过实验操作，加深对正转控制原理的理解第三章：三相异步电动机的反转控制3.1 学习目标掌握三相异步电动机的反转控制原理学会反转控制电路的设计和接线3.2 教学内容三相异步电动机反转控制原理反转控制电路的设计和接线3.3 教学方法讲解三相异步电动机反转控制原理，结合实际案例进行分析演示反转控制电路的设计和接线过程，让学生跟随操作让学生通过实验操作，加深对反转控制原理的理解第四章：三相异步电动机的正反转控制电路4.1 学习目标掌握三相异步电动机的正反转控制电路原理学会正反转控制电路的设计和接线4.2 教学内容三相异步电动机的正反转控制电路原理正反转控制电路的设计和接线4.3 教学方法讲解三相异步电动机的正反转控制电路原理，结合实际案例进行分析让学生通过实验操作，加深对正反转控制电路原理的理解第五章：三相异步电动机的正反转控制应用案例5.1 学习目标学会分析三相异步电动机的正反转控制应用案例掌握正反转控制电路在实际工程中的应用5.2 教学内容分析三相异步电动机的正反转控制应用案例正反转控制电路在实际工程中的应用5.3 教学方法分析典型的正反转控制应用案例，让学生理解正反转控制电路的实际应用结合实际工程案例，讲解正反转控制电路在工程中的应用让学生通过实际操作，掌握正反转控制电路在工程中的实际应用第六章：正反转控制电路的故障分析与维修6.1 学习目标学会分析正反转控制电路的常见故障掌握正反转控制电路的维修方法6.2 教学内容正反转控制电路的常见故障分析正反转控制电路的维修方法6.3 教学方法讲解正反转控制电路的常见故障，结合实际案例进行分析演示正反转控制电路的维修方法，让学生跟随操作让学生通过实验操作，学习正反转控制电路的维修技巧第七章：正反转控制电路的调试与维护7.1 学习目标学会正反转控制电路的调试方法掌握正反转控制电路的维护技巧7.2 教学内容正反转控制电路的调试方法正反转控制电路的维护技巧7.3 教学方法讲解正反转控制电路的调试方法，结合实际案例进行分析演示正反转控制电路的维护技巧，让学生跟随操作让学生通过实验操作，掌握正反转控制电路的调试与维护方法第八章：正反转控制电路在工业中的应用8.1 学习目标了解正反转控制电路在工业中的应用掌握正反转控制电路在工业中的应用案例8.2 教学内容正反转控制电路在工业中的应用正反转控制电路在工业中的应用案例8.3 教学方法讲解正反转控制电路在工业中的应用，结合实际案例进行分析分析正反转控制电路在工业中的应用案例，让学生理解其在工业中的重要作用让学生通过实际操作，掌握正反转控制电路在工业中的应用技巧第九章：正反转控制电路的节能与优化9.1 学习目标了解正反转控制电路的节能方法掌握正反转控制电路的优化技巧9.2 教学内容正反转控制电路的节能方法正反转控制电路的优化技巧9.3 教学方法讲解正反转控制电路的节能方法，结合实际案例进行分析演示正反转控制电路的优化技巧，让学生跟随操作让学生通过实验操作，学习正反转控制电路的节能与优化技巧10.1 学习目标巩固所学知识10.2 教学内容综合练习题10.3 教学方法提供综合练习题，让学生检测自己的学习效果重点和难点解析一、三相异步电动机简介难点解析：三相异步电动机的结构和工作原理较为复杂，需要通过PPT演示和实物展示来帮助学生理解。

三相异步电动机的正反转控制线路授课教案第一章：三相异步电动机概述1.1 电动机的概念1.2 三相异步电动机的结构和工作原理1.3 三相异步电动机的性能和参数第二章：正反转控制线路原理2.1 控制线路的基本组成2.2 接触器的作用和原理2.3 继电器的作用和原理第三章：正反转控制线路的设计3.1 控制线路的设计原则3.2 控制线路的设计步骤3.3 控制线路的设计实例第四章：正反转控制线路的安装与调试4.1 控制线路的安装步骤4.2 控制线路的调试步骤4.3 控制线路的常见问题及解决方法第五章：正反转控制线路的应用案例5.1 简单的正反转控制线路案例5.2 复杂的正反转控制线路案例5.3 正反转控制线路在实际工程中的应用第六章：正反转控制线路的优化6.1 优化目的和意义6.2 控制线路优化的方法6.3 优化案例分析第七章：正反转控制线路的保护7.1 保护装置的种类和作用7.2 过载保护的实现方法7.3 短路保护的实现方法第八章：正反转控制线路的故障分析与维修8.1 故障类型及原因8.2 故障诊断方法8.3 故障维修实例第九章：正反转控制线路在自动化生产线中的应用9.1 自动化生产线的概述9.2 正反转控制线路在自动化生产线中的应用案例9.3 自动化生产线中的控制线路设计要点10.2 行业发展趋势10.3 课程拓展与深化重点和难点解析一、三相异步电动机概述补充说明：详细讲解电动机的各个部件功能，如定子、转子、绕组等，以及电动机的工作原理。

深入解析电动机的性能参数，如功率、转速、效率等，以及它们之间的关系。

二、正反转控制线路原理补充说明：详细解析接触器和继电器的工作原理，包括吸合、释放等过程。

讲解接触器和继电器在控制线路中的作用，如控制电源、切换电路等。

三、正反转控制线路的设计补充说明：详细讲解控制线路设计的原则，如安全性、可靠性、经济性等。

解析设计步骤，包括确定控制方式、选择元件等。

并通过实例演示设计过程。
