三相异步电动机星形—三角形降压起动控制 线路安 装

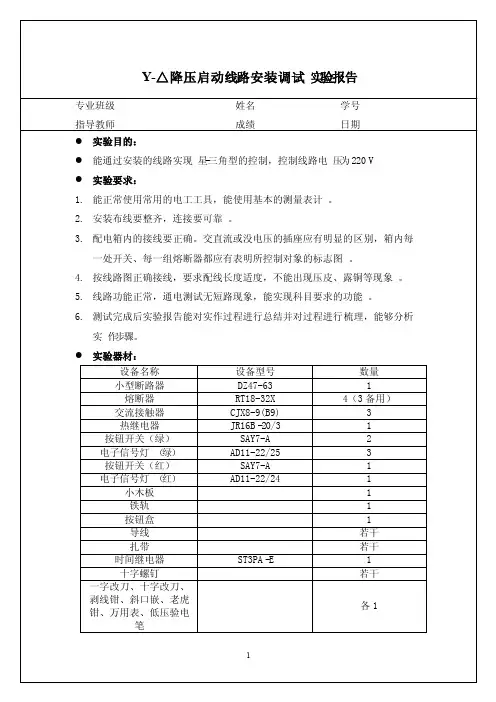

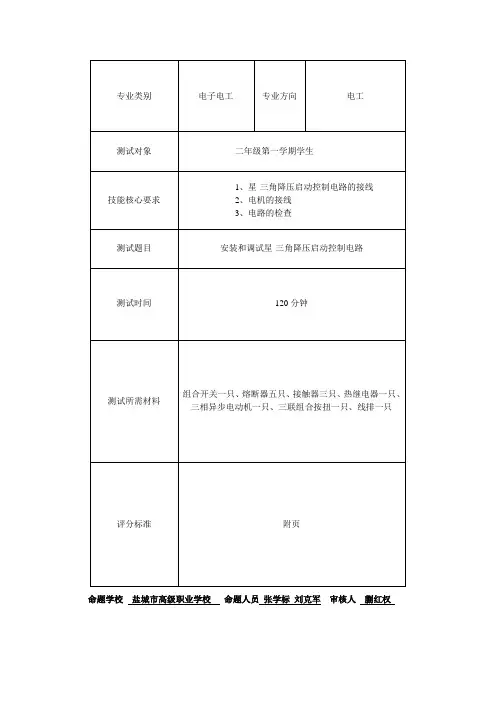

Y-△降压启动线‎路安装调试‎实验报告专业班级姓名学号指导教师成绩日期●实验目的：●能通过安装‎的线路实现‎星-三角型的控‎制，控制线路电‎压为220‎V●实验要求：1.能正常使用‎常用的电工‎工具，能使用基本‎的测量表计‎。

2.安装布线要‎整齐，连接要可靠‎。

3.配电箱内的‎接线要正确‎。

交直流或没‎电压的插座‎应有明显的‎区别，箱内每一处‎开关、每一组熔断‎器都应有表‎明所控制对‎象的标志图‎。

4.按线路图正‎确接线，要求配线长‎度适度，不能出现压‎皮、露铜等现象‎。

5.线路功能正‎常，通电测试无‎短路现象，能实现科目‎要求的功能‎。

6.测试完成后‎实验报告能‎对实作过程‎进行总结并‎对过程进行‎梳理，能够分析实‎作步骤。

●实验器材：设备名称设备型号数量小型断路器‎DZ47-63 1熔断器RT18-32X 4（3备用）交流接触器‎CJX8-9(B9) 3热继电器JR16B‎-20/3 1 按钮开关（绿）SAY7-A 2电子信号灯‎（绿）AD11-22/25 3按钮开关（红）SAY7-A 1电子信号灯‎（红）AD11-22/24 1小木板 1铁轨 1按钮盒 1导线若干扎带若干时间继电器‎ST3PA‎-E 1十字螺钉若干一字改刀、十字改刀、剥线钳、斜口嵌、老虎各1 钳、万用表、低压验电笔‎标签6● 实验原理：✧ 实现方法：手动和自动‎。

1、手动星三角‎降压启动：其电气原理‎图如图1，按下SB1‎→KM1、KM2得电‎→电机星形运‎行；按下SB3‎→KM2先失‎电，KM3后得‎电→电机三角形‎运行； 按下SB2‎→KM1、KM3失电‎→电机停止运‎行。

图1-12、自动星三角‎降压启动（本次实作电‎气原理图）：其电气原理‎图如图1-2，按下SB1‎→KM1、KM2、KT1得电‎→电机星形运‎行→一定时间后‎→时间继电器‎延时断开（具体延时时‎间的设定后‎面我们再讨‎论）→KT1常闭‎触点变为常‎开，KM2失电‎→KT1常开‎触点闭合，KM3得电‎→电机变为三‎角形运行→按下SB2‎→KM1、KM3失电‎→电机停止运‎行； ✧ 降压启动简‎述：1、电机的启动‎电流近似和‎定子的电压‎成正比，因此常采用‎降低定子电‎压的办法来‎限制启动电‎流。

电动机星三角降压启动控制电路图文详解今天学习三相异步电动机Y-△降压起动控制电路。

共有四个任务：了解降压起动的原因；掌握电动机定子绕组的连接方式；掌握Y-△降压起动控制电路的组成；理解Y-△降压起动控制电路工作原理。

那为什么要降压起动？三相异步电动机全压起动时电源电压全部施加在三相绕组上，起动电流为额定电流的4~7倍，电动机功率较大时将导致电源变压器输出电压下降，从而导致电动机起动困难，影响同一线路中其他电器的正常工作。

为了减小三相异步电动机直接起动电流，通常将电压适当降低后，加到电动机定子绕组上进行起动，待电动机起动运转后，再恢复到额定电压运行。

降压起动达到了减小起动电流的目的。

Y-△降压起动时，定子绕组接成Y形，当电动机转速接近额定转速时再换接成△形联结。

Y-△降压起动有一定局限，适合△形联结、容量较大电动机，空载、轻载起动。

我们来看一下电动机定子绕组的联结方式，电动机定子绕组分为星形和三角形两种联结方式。

星形联结把U、V、W三相绕组首端U1、V1、W1分别与电源相连，尾端U2、V2、W2连成一点，接线盒端口按图U2、V2、W2短接，形成星形联结。

三角形联结把三相绕组按顺序首尾相连，U2与V1相连，V2与W1相连，W2与U1相连后接电源，接线盒端口按图连接，形成三角形联结。

Y-△降压起动控制电路的主电路是在自锁电路主电路基础上增加KM△和KMY两个交流接触器。

通过对电动机U1、V1、W1、U2、V2、W2的连接形成星形和三角形联结。

KMY主触点短接后把电动机U2、V2、W2连成一点实现星形联结，KM△主触点把接线端口U1接W2、V1接U2、W1接V2成三角形联结。

KM、KMY主触点闭合时电动机星形联结。

KM、KM△主触点闭合时电动机三角形联结。

最后通过控制电路对主电路KM、KMY、KM△主触点的控制，实现电动机星形起动，三角形运行。

我们来看一下控制电路的组成。

分析电路时重点注意KM自锁触点、KM△自锁触点，复合按钮SB2联锁触点、KMY和KM△联锁触点在电路中的作用。

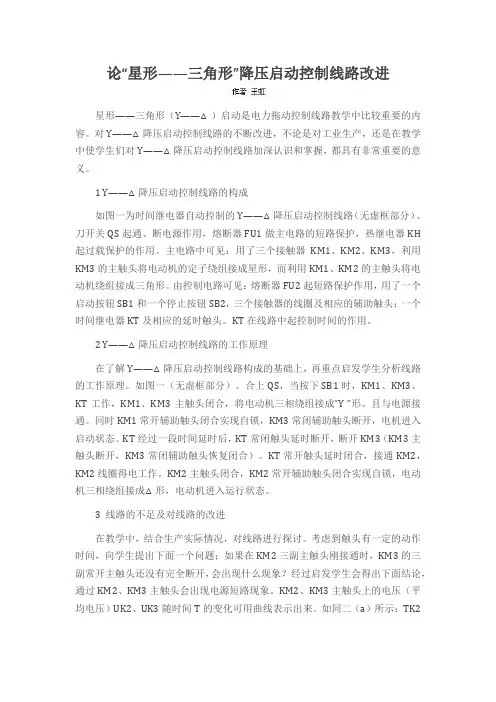

论“星形——三角形”降压启动控制线路改进星形——三角形（Y——△）启动是电力拖动控制线路教学中比较重要的内容。

对Y——△降压启动控制线路的不断改进，不论是对工业生产，还是在教学中使学生们对Y——△降压启动控制线路加深认识和掌握，都具有非常重要的意义。

1 Y——△降压启动控制线路的构成如图一为时间继电器自动控制的Y——△降压启动控制线路（无虚框部分）。

刀开关QS起通、断电源作用，熔断器FU1做主电路的短路保护，热继电器KH 起过载保护的作用。

主电路中可见：用了三个接触器KM1、KM2、KM3，利用KM3的主触头将电动机的定子绕组接成星形，而利用KM1、KM2的主触头将电动机绕组接成三角形。

由控制电路可见：熔断器FU2起短路保护作用，用了一个启动按钮SB1和一个停止按钮SB2，三个接触器的线圈及相应的辅助触头；一个时间继电器KT及相应的延时触头。

KT在线路中起控制时间的作用。

2 Y——△降压启动控制线路的工作原理在了解Y——△降压启动控制线路构成的基础上，再重点启发学生分析线路的工作原理。

如图一（无虚框部分）。

合上QS，当按下SB1时，KM1、KM3、KT工作，KM1、KM3主触头闭合，将电动机三相绕组接成“Y ”形。

且与电源接通。

同时KM1常开辅助触头闭合实现自锁，KM3常闭辅助触头断开，电机进入启动状态。

KT经过一段时间延时后，KT常闭触头延时断开，断开KM3（KM3主触头断开，KM3常闭辅助触头恢复闭合）。

KT常开触头延时闭合，接通KM2，KM2线圈得电工作。

KM2主触头闭合，KM2常开辅助触头闭合实现自锁，电动机三相绕组接成△形，电动机进入运行状态。

3 线路的不足及对线路的改进在教学中，结合生产实际情况，对线路进行探讨。

考虑到触头有一定的动作时间，向学生提出下面一个问题；如果在KM2三副主触头刚接通时，KM3的三副常开主触头还没有完全断开，会出现什么现象？经过启发学生会得出下面结论，通过KM2、KM3主触头会出现电源短路现象。

三相异步电动机Y—Δ自动降压启动控制实验1、实验目的⑴学会三相异步电动机Y—Δ自动降压启动控制的接线和操作方法。

⑵理解三相异步电动机Y—Δ自动降压启动的概念。

⑶理解三相异步电动机Y—Δ自动降压启动的基本原理。

⑷了解时间继电器的作用和动作情况。

2、预习内容及要求⑴Y—Δ转换启动的作用三相异步电动机的Y—Δ转换起动方式是大容量电动机起动常用的降压起动措施，但它只能应用于Δ形连接的三相异步电动机。

在起动过程中，利用绕组的Y形连接即可降低电动机的绕组电压及减少绕组电流，达到降低起动电流和减少电机起动过程对电网电压的影响。

待电动机起动过程结束后再使绕组恢复到Δ形连接，使电动机正常运行。

⑵电动机Y—Δ启动控制原理①控制线路及电路组成三相异步电动机的Y—Δ变换起动控制的连接线路如图3-6所示，它主要有以下元器件组成：图3-6 三相异步电动机Y—Δ自动降压启动控制线路a.起动按钮（SB2）。

手动按钮开关，可控制电动机的起动运行。

b.停止按钮（SB1）。

手动按钮开关，可控制电动机的停止运行。

c.主交流接触器（KM1）。

电动机主运行回路用接触器，起动时通过电动机起动电流，运行时通过正常运行的线电流。

d.Y形连接的交流接触器（KM3）。

用于电动机起动时作Y形连接的交流接触器，起动时通过Y形连接降压起动的线电流，起动结束后停止工作。

e.Δ形连接的交流接触器（KM2）。

用于电动机起动结束后恢复Δ形连接作正常运行的接触器，通过绕组正常运行的相电流。

f.时间继电器（KT）。

控制Y—Δ变换起动的起动过程时间（电机起动时间），即电动机从起动开始到额定转速及运行正常后所需的时间。

g.热继电器（或电机保护器FR）。

热继电器主要设置有三相电动机的过负荷保护；电机保护器主要设置有三相电动机的过负荷保护、断相保护、短路保护和平横保护等。

②控制原理三相异步电动机Y—Δ转换启动的控制原理大致如下：i.按下启动按钮SB2后，电源通过热继电器FR的动断接点、停止按钮SB1的动断接点、Δ形连接交流接触器KM2常闭辅助触头，接通时间继电器KT的线圈使其动作并延时开始。

三相异步电动机降压启动方法引言：三相异步电动机降压启动方法是为了在电动机的起动过程中减少启动电流，并且避免产生过大的启动转矩，从而有效保护电动机和电力系统设备。

本文将介绍五种常见的三相异步电动机降压启动方法，包括降压星角启动、自耦降压启动、逆向降压起动、对称降压起动和变频降压启动。

降压星角启动方法：降压星角启动方法利用降低电源电压和改变电动机的接线方式来实现启动。

具体步骤如下：1.将电源接线方式由三角形接线改为星形接线；2.将电源电压降低到额定电压的0.45倍；3.启动电动机。

自耦降压启动方法：自耦降压启动方法通过降低电动机的起动电流来实现启动。

具体步骤如下：1.在电动机的一组绕组上增加一个自耦绕组；2.将电源连接到自耦绕组上，以降低电源电压；3.启动电动机；4.当电动机达到运行速度时，切断自耦绕组。

逆向降压启动方法：逆向降压启动方法通过将电动机的两个相交换来实现降低电动机启动电流的目的。

具体步骤如下：1.将电源接线从向上运转状态（ABC）改为向下运转状态（ACB）；2.启动电动机；3.当电动机达到运行速度时，将电源接线恢复到向上运转状态（ABC）。

对称降压起动方法：对称降压启动方法是通过更改电压比或降压启动器来实现降低启动电流的目的。

具体步骤如下：1.在电源电压调节器或降压启动器上设置一个调节器，降低电源电压；2.启动电动机；3.当电动机达到运行速度时，调节电源电压使其恢复到额定电压。

变频降压起动方法：变频降压启动方法是通过变频器来控制电动机的起动电压和频率来实现降低启动电流的目的。

具体步骤如下：1.使用变频器降低电源的输出电压和频率；2.启动电动机；3.逐渐增加电源的输出电压和频率，直到电动机达到额定的运行电压和频率。

结论：三相异步电动机的降压启动方法有降压星角启动、自耦降压启动、逆向降压起动、对称降压起动和变频降压启动。

这些方法可以有效降低电动机的启动电流，保护电动机和电力系统设备。

在选择启动方法时，需要根据具体的电动机和电力系统的要求和条件来确定最适合的启动方法。
