电机星三角接法(三相异步电动机星形接法(Y)和三角形接法(Δ))

三相异步电动机的星形接法及三角形接法一、星形接法：星形接法是三相交流电源与三相用电器的一种接线方法。

把三相电源三个绕组的末端、X、Y、Z连接在一起，成为一公共点O，从始端A、B、C引出三条端线。

是由频率相同、振幅相等而相位依次相差120°的三个正弦电源以一定方式连接向外供电的系统。

是将三相电源绕组或负载的一端都接在一起构成中性线，由于均衡的三相电的中性线中电流为零，故也叫零线：三相电源绕组或负载的另一端的引出线，分别为三相电的三个相线。

远程输电时，只使用三根相线，形成三相三线制。

到达用户的电路，往往涉及220V和380V两种电压，需三根相线和一根零线，形成三相四线制。

用户为避免漏电形成的触电事故，还要添加一根地线，这时就有三根相线，一根零线和一根地线，故也有三相五线制的说法。

I线=I相，U线=√3×U相，P相=U相×I相，P=3P相=√3×U线×I相=√3×U线×I线；二、三角形接法：三相电的三角形接法是将各相电源或负载依次首尾相连，并将每个相连的点引出，作为三相电的三个相线。

三角形接法没有中性点，也不可引出中性线，因此只有三相三线制。

添加地线后，成为三相四线制。

三角形接法的三相电，线电压等于相电压而线电流等于相电流的√3倍。

I线=√3×I相，U线=U相，P相=I相×U相，P=3P相=√3×I线×U相=√3×I线×U线。

说明：三角(△)联接，Iab=Ia向量+Ib向量=(Ia+Ib)×cos30°=2Ia ×√3/2=√3×Ia，线电流是相电流的根号三倍。

三、目前电动机的接法有两种（参考电机铭牌）：一：额定电压380V/220V，接法为星/三角。

这表明电机每相绕组的额定电压为220V，如果电源线电压为220V，定子绕组则应接成三角形，如果电源电压为380V，则应接成星形。

三相异步电动机接线图和接线方法三相异步电动机接线图如下：
三相异步电动机接线方法有：三角形接法、星形接法。

第一种、星形接法是三相交流电源与三相用电器的一种接线方法。

把三相电源三个绕组的末端、X、Y、Z连接在一起，成为一公共点O，
从始端A、B、C引出三条端线。

是由频率相同、振幅相等而相位依次
相差120°的三个正弦电源以一定方式连接向外供电的系统。

电机星形接法时因为有中性点（电机一般都是三相对称负载所以一般不引出中性线），具体方法是电机的三相绕组的三条尾连接在一起，三条头接电源，这时有两种电压等级，即线电压和相电压，且线电压等于相电压的约1.73倍，线电流等于相电流。

第二种、三角形接法是将各相电源或负载依次首尾相连，并将每个相连的点引出，作为三相电的三个相线。

因接线形状似三角形，所以这种接法叫做三角形接法。

同样本来三角形接法的电机不能接成星形，（如果接成星形，这时相电压降低到约1.73倍，达不到正常功率，如果带额定负载，那么这时属于过载状态，时间一长也必然烧毁电机）。

三相异步电动机星形接法（Y）和三角形接法（Δ）每根绕组都有两个接头，一为首端，一为尾端。

图 1中U1、 V1、 W1是首端，而U2、V2、W2是尾端。

连接绕组时，首端尾端不能搞错，错了就不能保证相间的空间电角度为120&s30;，影响正常旋转磁场的形成，这是我们接线时必须十分注意的问题。

绕组引出线标志Y系列电机第一相、第二相、第三相的首端分别为 U1、 V1、 W1；尾端分别为U2、V2、W2。

JO2老系列电机第一相、第二相、第三相的首端分别为Dl、D2、D3；尾端分别为D4、D5、 D6。

有些电机，绕组内部连接好了，只引出三根线，那它们的标志：在新系列电机为U、V、W，在老系列电机为D1、D2、D3。

要是有第四根标志为N的引出线，这是星接绕组的中性点。

接线螺技标志与绕组的标志完全相同，其标志有的用标号垫，有的在绝缘底座上压出凸纹。

接地螺钉的标志3．三相异步电动机有那几种接线方法？在接线盒里是怎样连接的？答：三相异步电动机定于绕组通常采用两种接线方法，即星形接法（Y）和三角形接法（Δ）。

功率大的电机，在每相绕组里由两条或两条以上的支路并联。

星形接法见图2，把三相统组的尾端连在一起，由三个首端去接电源。

当然也可以把三个首端连在一起，由三个尾端去接电源。

但是决不可在短接的星点上既有首端，又有尾端，否队便不能形成正常的旋转磁场．（参见问题1）在接线盒里（见图动）星点是用两个连接片连接的。

三角形接法见图3，它是由一根绕组的首端与另一格的尾端相连，形成一个三角形，再由三角形的顶点接向电源。

同样的道理，采用三角形接法，决不可用绕组的同名端（两个首端或两个尾端）接成三角形的顶点，否则，电机将不能正常运转。

一台电机，究竟采用星接还是角接，必须按照铭牌的规定，是不能随意变更的。

无论那种按法，接线时如果首尾端错了，接通电源后，不能形成正常的旋转磁场，这时：电机起动困难；有特殊响声；三相绕组中电流很不平衡，即使空载，电流也将大于额定值。

1.三相异步电动机启动按铭牌标示接法为△形或Y形时，均为全压启动，若铭牌标示接法为△形而采用Y形接法启动，则为降压启动，启动电流为原接法时的；若铭牌标示接法为Y形而采用△形接法时，则不适合负载三相380V电压，只适合负载三相220V电压运行。

在额定电压380v运行的三相异步电动机，三角形接法和星形接法的转速可视为一样，功率相差很大，例如三角接法为10kw电动机，在星形下运行，其功率只有三角的左右.但是，在380*1.73=660v电压下运行功率相等。

2.正常运行时，有些三相异步电动机的定子绕组可以接成星形，也可以接成三角形。

试问在什么情况下采用三角形或星形连接方法？采用这两种接法时，电动机的额定值有无改变？一般三相异步电动机的每个绕组可以做成两种额定电压:220V和380V.一般小型三相异步电动机的每个绕组是220V的,接成星形运行于380V,接成三角形运行于220V.而一般中型三相异步电动机的每个绕组是380V的,接成三角形运行于380V,接成星形运行于660V.一般三相鼠笼式异步电动机的启动电流是额定值的3-5倍.往往采用星形/三角形变换方式启动380V的中型三相鼠笼式异步电动机,以减小电动机启动电流:1.启动时接成星形(降压启动),电机启动功率变小,减小电动机启动电流.2.运行时接成三角形,达到满功率运行目的.这对中型三相鼠笼式异步电动机的应用是很有作用的.如果电机启动时,既要电机启动电流小,又要电机启动功率或启动转矩不变,那就必须改用绕线转子等型式三相异步电动机了注解：鼠笼式三相异步电动机：鼠笼式三相异步电动机Y－△降压手动控制电路原理图凡正常运行时定子绕组接成三角形的是三相鼠笼式异步电动机，在启动时临时成星形，待电动机启动后接近额定转速时，在将定子绕组通过Y－△降压启动装置接换成三角形运行，这种启动方法叫Y－△降压启动。

属于电动机降压启动的一种方式，由于启动时定子绕组的电压只有原运行电压的，启动力矩较小只有原力矩的，所以这种启动电路适用于轻载或空载启动的电动机。

三相电机星形接法和三角接法
三相电机可以通过星形接法和三角接法两种方式连接电源。

在星形接法中，三个相位的线圈的一个端点连接在一起，形成一个星形，而另一个端点连接到电源线。

在三角接法中，三个相位的线圈的一个端点连接在一起，形成一个三角形，而另一个端点连接到电源线。

星形接法和三角接法的主要区别在于电压和电流的大小。

星形接法中，电流较小，电压较高，适用于需要高电压的场合，如高压输电线路。

而在三角接法中，电流较大，电压较低，适用于需要高电流的场合，如大型电动机。

在实际应用中，根据不同的需求和实际情况选择合适的接法方式，可以最大化电机的效率和使用寿命。

- 1 -。

三相电动机三⾓形接法与星形接法的区别对称三相四线Y－Y系统是常见常⽤的系统，有三条⽕线、⼀条中线。

星形接法的三相电，线电压是相电压的根号3倍，⽽线电流等于相电流。

当三相负载平衡时，即使连接中性线，其上也没有电流流过。

三相负载不平衡时，应当连接中性线，否则各相负载将分压不等。

星形接法主要应⽤在⾼压⼤型或中型容量的电动机中，定⼦绕组只引出三根线。

对于星形接法，各相负载平衡，则任何时刻流经三相的电流⽮量和等于零。

星形(Y)接法和三⾓形(△)接法关系密切，其负载相电压、相电流与对称三相线电压、线电流关系如下：星形接法和三⾓形接法星形接法：I线＝I相，U线＝√3×U相，P相＝U相×I相，P＝3P相＝√3×U线×I相=√3×U线×I线；三⾓接法：I线＝√3×I相，U线＝U相，P相＝I相×U相，P＝3P相＝√3×I线×U相=√3×I线×U线。

说明：三⾓(△)联接，Iab=Ia向量+Ib向量=(Ia+Ib)×cos30°=2Ia×√3/2=√3×Ia，线电流是相电流的根号三倍。

另⼀个重要的应⽤是电阻的星形联接。

电阻若构成星 — 三⾓式(Y — △)联接，则不能⽤串、并联公式进⾏等效化简，但它们之间可以⽤互换等效公式进⾏等效变换：（1、2、3是节点，R12表⽰1、2节点之间的电阻，是三⾓形联接的电阻。

）星到三⾓：R12＝R1+R2+R1R2/R3，规律：(ab)=a+b+ab/c ……再加上RR13＝R1+R3+R1R3/R2，R23＝R2+R3+R2R3/R1。

三⾓到星：R1＝R12R13/(R12+R13+R23)，规律：(a)=ab×ac/(ab+ac+cb)……再加上RR2＝R12R23/(R12+R13+R23)，R3＝R13R23/(R12+R13+R23)。

星型与三角形电机接法
星型和三角形是两种常见的电机接法，它们用于改变电动机的运行方式和性能。

首先，让我们来谈谈星型接法。

星型接法也称为Y型接法，它是一种将三相电机的线圈连接在一起的方法。

在星型接法中，每个线圈的一个端子连接在一起形成一个共同的连接点，这个点通常被称为中性点，而另一个端子则连接到电源。

这种接法可以使电机在起动时具有较高的起动转矩，但是在运行时可能会有较高的电流。

而三角形接法，也称为Δ型接法，是另一种常见的电机接法。

在三角形接法中，每个线圈的一个端子连接到另一个线圈的端子，依次连接下去形成一个闭合的回路。

这种接法可以降低起动时的电流，但是在起动时可能会有较低的起动转矩。

从性能角度来看，星型接法适用于需要较高起动转矩的应用，如压缩机和泵等。

而三角形接法适用于需要较低起动电流的应用，如风扇和风机等。

另外，从电气角度来看，星型接法在起动时需要较高的电流，因此需要较大的起动器和电源容量。

而三角形接法则可以减小起动
时的电流冲击，节约电能和延长电机寿命。

总的来说，星型和三角形接法都有各自的优点和适用场景，选择合适的接法取决于具体的应用需求和电机性能要求。

希望这个回答能够帮助你理解星型和三角形电机接法。

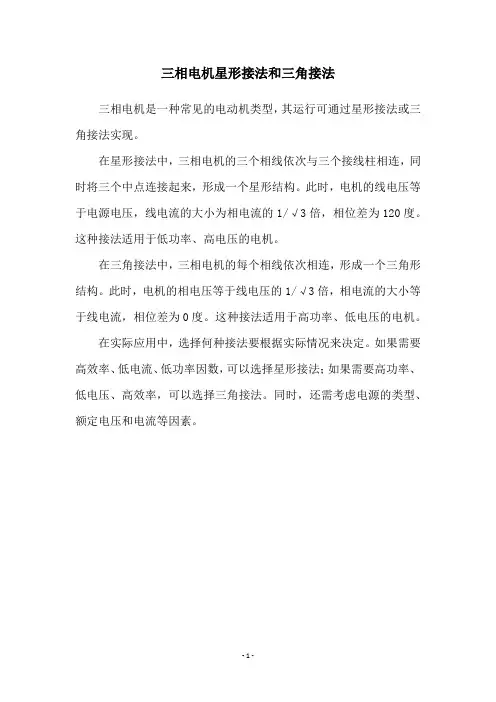

三相电机星形接法和三角接法
三相电机是一种常见的电动机类型，其运行可通过星形接法或三角接法实现。

在星形接法中，三相电机的三个相线依次与三个接线柱相连，同时将三个中点连接起来，形成一个星形结构。

此时，电机的线电压等于电源电压，线电流的大小为相电流的1/√3倍，相位差为120度。

这种接法适用于低功率、高电压的电机。

在三角接法中，三相电机的每个相线依次相连，形成一个三角形结构。

此时，电机的相电压等于线电压的1/√3倍，相电流的大小等于线电流，相位差为0度。

这种接法适用于高功率、低电压的电机。

在实际应用中，选择何种接法要根据实际情况来决定。

如果需要高效率、低电流、低功率因数，可以选择星形接法；如果需要高功率、低电压、高效率，可以选择三角接法。

同时，还需考虑电源的类型、额定电压和电流等因素。

- 1 -。

三相电机星形接法和三角形接法区别一、电机接法星型接法把三相电源三个绕组的末端、X、Y、Z连接在一起，成为一公共点O，从始端A、B、C引出三条端线，这种接法称为“星形接法”又称“Y形接法”。

三相电源是由频率相同、振幅相等而相位依次相差120°的三个正弦电源以一定方式连接向外供电的系统。

三相电源的联接方式有Y形和△形两种。

星形接法和三角形接法都是指电机本身的绕组接法，星形接法指将电机绕组三相末端接在一起，三相首端为电源端;三角形接法指将三相绕组首尾互相连接，三个端点为电源端;无论那种接法，都必须要有三相相位互差120度的三相正弦交流电源供电，不可用220V 的代替的。

因为三相交流电的三相火线( A、B、C)虽对以电压都为220V，但它们之间的相位互差120度，三相之间的电压互差380V，用三个同相位的火线是不能代替的。

星形接法由于起输出功率小,常用于小功率,大扭矩电机,或功率较大的电机起步时候用,这样对机器损耗较小,正常工作后再换用三角形接法;一般3KW以下的三相电动机是星形接法，以上的三相电动机是用三角形接法。

还有电压方面的区别:星形接法与三角形接法输出的相电压分别为220V与380V。

三相电的星形接法是将三相电源绕组或负载的一端都接在一起构成中性线，由于均衡的三相电的中性线中电流为零，故也叫零线:三相电源绕组或负载的另一端的引出线，分别为三相电的三个相线。

远程输电时，只使用三根相线，形成三相三线制。

到达用户的电路，往往涉及220V和380V两种电压，需三根相线和一根零线，形成三相四线制。

用户为避免漏电形成的触电事故，还要添加一根地线，这时就有三根相线，一根零线和一根地线，故也有三相五线制的说法。

二、两种接法的电压电流组成三角形接法星形接法接法错误的后果三、供电区别。

假设供电电源不变。

Y接时，线电压施加在两个绕组上，两个绕组的电压相位呈120°，这样，单个绕组承受的电压为线电压的根号3分之一。

三相异步电动机星形三角形接法的区别
Y系列电机
星形接法（三相绕组首段或尾端相连，另外三端接电源）
3KW以下的均为星形接法（根据IEC标准）
线电流=相电流线电压=根号3倍的相电压
电流小，电压大，转矩小
三角形接法（三相绕组首尾相连，3个首尾连接处接电源）
3KW以上的均为三角形接法（根据IEC标准）
线电流=根号3倍相电流线电压=相电压
电流变大，电压变小，转矩大
如果将电机铭牌标注为星形接法的电机接成三角形接法，绕组承受的电压和电流都会超过额定值，就会烧毁电机绕组；如果将电机铭
牌标注为三角形接法的电机接成星形接法，电机转矩就会减小，电机没劲或者不能正常运转。

题外：为避免启动电流过大，对电网线路产生冲击，一般传统模式都是用星三角启动，星三角启动属降压启动，是以牺牲功率为代价来换取降低启动电流来实现的。

星形启动：456相连，123三端接三相交流电压380V，此时每相绕组电压为220，较直接加380V启动电流大为降低，避免了过大的启动电流对电网形成的冲击。

此时的转矩相对较小，但电动机可达到一定的转速。

因电机启动电流与电源电压成正比，此时电网提供的启动电流只有全电压启动电流的1/3 ，但启动力矩也只有全电压启动力矩的1/3。

角形运行：经星形启动电动机持续一段时间（约几十秒钟）达到一定的转速后，电器开关把六个接线端子转换成三角形连接并再次接到380V电源时每相绕组电压为380V，转矩和转速大大提高，电动机进入额定条件下的运行过程。

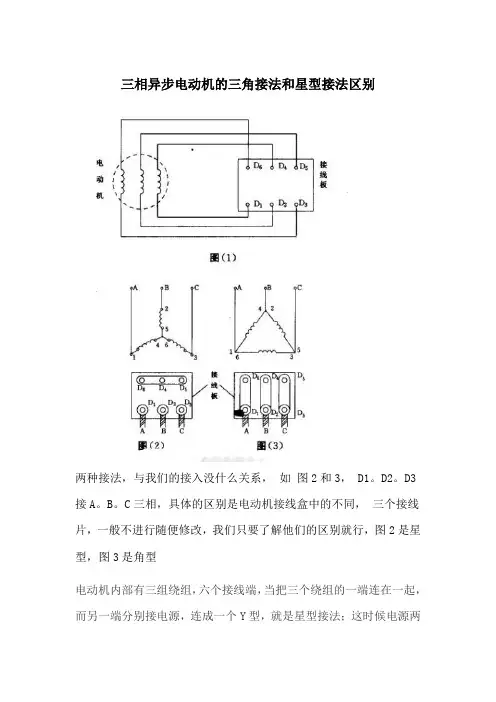

三相异步电动机的三角接法和星型接法区别
两种接法，与我们的接入没什么关系，如图2和3， D1。

D2。

D3接A。

B。

C三相，具体的区别是电动机接线盒中的不同，三个接线片，一般不进行随便修改，我们只要了解他们的区别就行，图2是星型，图3是角型
电动机内部有三组绕组，六个接线端，当把三个绕组的一端连在一起，而另一端分别接电源，连成一个Y型，就是星型接法；这时候电源两
相之间的电流是相电流，比线电流小根3倍；
如果把三组绕组的首尾相连，然后三个首尾相连处接电源，连成一个三角形，就是三角形接法；这时候电源两相之间的电流就是线电流，比相电流大根3倍；
通常的星三角启动方式目的就是减小启动电流，而通常电机启动的瞬间电流比较大，所以一般先以Y型启动，再转换为三角形。

究竟采用哪种接法，需要看电机铭牌，这和绕组有关系。

如果标有380V或者400V，后面画一个三角就三角型接法，画Y就星型接法；
大部分电机默认三角形接法，也有一些是380V下以Y型运行的。

区别电动机三角接法的功率较大，一般是7.5KW以上采用（也有人说是4KW）星型接法的功率小，三角接法的电动机劲很大.但是对电网冲击很大，一旦启动，周围的灯泡都要暗2下，所以三角接法的电动机很少直接启动，一般采用降压启动、自偶减压启动、变频启动（我只见过变频启动，不过还没搞明白）
电动机的接法是可以调整的，当电机的铭牌上出现Y/△标志的时候就可以调整了，一般来说，星型接法的电机的电压是三角接法的1.73倍如Y/△660/380..
注意区分，Y/△和Y—△ ...Y—△ 的意思的电动机的启动方式是星三角启动。

最容易混淆的电机接线方法：星型接法和三角形接法，看你接对没？普通三相异步电机共有三相绕组，一般标识为“U1-U2”、“V1-V2”、“W1-W2”，异步电机有两种接线方式，一种是星形接法，一种是三角形接法，具体连接方式见下图：电机接线盒内星形接法：将三相电动机的三相绕组的首端W1、U1、V1相接，末端U2、V2、W2分别接火线。

就是把接线盒上面一排连起来，下面三根分别接火线，如下图所示为电机接线盒内星形接法。

电机接线盒内角形接法：将三相电动机的三相绕组中的W2和U1相连,，U2和V1相连，V2和W1相连，把它们连好分别接火线，如下图所示为电机接线盒内角形接法。

电动机星形与三角形接法区別星形接法表示电机每相绕组的工作电压为220V，而三角形接法的工作电压为380V，而且更重要的是表现在电机的电流和力矩上，前者的启动电流为三角形的确良1/3，电机的力矩也是三角形启动电机的确良1/3，这在应用上适合各种设备，有的要电流小，有的要大的起动力矩。

当电源电压与电机额定电压一致时，电机应按铭牌标出的接法连接，当电源电压与电机额定电压不同时，可改变接法连接，但只适用于原是380/Y的电机，即原来是额定电压三相380V星形接法的电机，当用三相220V电压时，可改成三角形连接。

其实不管如何使用，电机每个绕组上所加电压应保持不变，380V星形连接时，每个绕组上的电压为220V，当电源为三相220V时，改为三角形接法，每个绕组上依然是220V。

同理如果原电机额定电压是三相380V三角形接法，改成星形接法后可用在三相660V电源了。

也就是把原星形接法改成三角形接法时，应降低电压使用。

把原三角形接法改为星形接法时，应升高电压使用。

1、绕组的区别星形接法和三角形接法都是指电机本身的绕组接法，星形接法指将电机绕组三相末端接在一起，三相首端为电源端；三角形接法指将三相绕组首尾互相连接，三个端点为电源端。

2、功率的区别星形接法由于起输出功率小,常用于小功率,大扭矩电机,或功率较大的电机起步时候用,这样对机器损耗较小,正常工作后再换用三角形接法。

三相异步电动机的接法
三相异步电动机有两种常见的接法：星形接法（Y接法）和三角形接法（Δ接法）。

1. 星形接法（Y接法）：
在星形接法中，三个电动机绕组的起始端点分别连接到一起，形成一个共用的节点，称为星点。

而三个绕组的终止端点则分别接到电源的三相线上。

这种接法的特点是电压相对较低，电流较大，适用于电压较低的情况。

2. 三角形接法（Δ接法）：
在三角形接法中，每个电动机绕组的起始端点分别接到相邻绕组的终止端点，形成一个闭合的回路。

这种接法的特点是电压相对较高，电流较小，适用于电压较高的情况。

以上是三相异步电动机的常见接法，通过选择不同的接法可以适应不同的电压和功率需求。

在实际应用中，选择合适的接法可以使电机的工作效率和性能达到最佳状态。

电机星三角接法Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】三相异步电动机星形接法（Y ）和三角形接法（Δ）每根绕组都有两个接头，一为首端，一为尾端。

图 1中U 1、 V 1、 W 1是首端，而U 2、V 2、W 2是尾端。

连接绕组时，首端尾端不能搞错，错了就不能保证相间的空间电角度为120&s30;，影响正常旋转磁场的形成，这是我们接线时必须十分注意的问题。

绕组引出线标志Y 系列电机第一相、第二相、第三相的首端分别为 U 1、 V 1、 W 1；尾端分别为U 2、V 2、W 2。

JO 2老系列电机第一相、第二相、第三相的首端分别为D l 、D 2、D 3；尾端分别为D 4、D 5、 D 6。

有些电机，绕组内部连接好了，只引出三根线，那它们的标志：在新系列电机为U 、V 、W ，在老系列电机为D 1、D 2、D 3。

要是有第四根标志为N 的引出线，这是星接绕组的中性点。

接线螺技标志与绕组的标志完全相同，其标志有的用标号垫，有的在绝缘底座上压出凸纹。

接地螺钉的标志3．三相异步电动机有那几种接线方法在接线盒里是怎样连接的 答：三相异步电动机定于绕组通常采用两种接线方法，即星形接法（Y ）和三角形接法（Δ）。

功率大的电机，在每相绕组里由两条或两条以上的支路并联。

星形接法见图2，把三相统组的尾端连在一起，由三个首端去接电源。

当然也可以把三个首端连在一起，由三个尾端去接电源。

但是决不可在短接的星点上既有首端，又有尾端，否队便不能形成正常的旋转磁场．（参见问题1）在接线盒里（见图动）星点是用两个连接片连接的。

三角形接法见图3，它是由一根绕组的首端与另一格的尾端相连，形成一个三角形，再由三角形的顶点接向电源。

同样的道理，采用三角形接法，决不可用绕组的同名端（两个首端或两个尾端）接成三角形的顶点，否则，电机将不能正常运转。

一台电机，究竟采用星接还是角接，必须按照铭牌的规定，是不能随意变更的。

星形接法和三角形接法详解
星形接法和三角形接法是三相电机的两种常见接法，它们的区别主要在于绕组的接法和电压的供应方式。

星形接法：
1. 绕组接法：在星形接法中，三相电机的三个绕组的一端相互连接，形成一个公共点，通常称为星形点或中性点。

另一端则分别与电源的三相相线连接。

2. 电压供应：电源相线与星形点之间的电压称为相电压。

由于三相电源的相位差为120 度，因此在星形接法下，每个绕组上的电压是相电压。

3. 电流特点：电流在星形点处分流，流过每个绕组的电流相等。

4. 应用场合：星形接法常用于低电压、高功率的三相电机，如大功率电动机。

三角形接法：
1. 绕组接法：在三角形接法中，三相电机的三个绕组首尾相连，形成一个封闭的三角形。

每个绕组的两端分别与电源的三相相线连接。

2. 电压供应：电源相线之间的电压称为线电压。

在三角形接法下，每个绕组上的电压是线电压。

3. 电流特点：电流在三角形内部形成环流，流过每个绕组的电流不相等，与绕组的阻抗成比例。

4. 应用场合：三角形接法常用于高电压、低功率的三相电机，如小功率电动机。

选择星形接法或三角形接法主要取决于电机的额定电压和电源电压。

一般来说，星形接法的电机在低电压下运行，而三角形接法的电机在高电压下运行。

此外，三角形接法的电机起动电流较大，但转矩也较大，适用于重载起动的场合。

需要注意的是，在接线时必须确保相线与绕组的正确连接，否则可能导致电机损坏或运行不正常。

在实际应用中，还需要根据电机的特性和负载要求来选择合适的接法，并遵循相关的安全规范和操作指南。

三相异步电动机的接法与星三角起动目前电动机的接法有两种（参考电机铭牌）：一：额定电压380V/220V，接法为星/三角。

这表明电机每相绕组的额定电压为220V，如果电源线电压为220V，定子绕组则应接成三角形，如果电源电压为380V，则应接成星形。

切不可误将星形接成三角形，将烧毁电机。

二：额定电压为380V，接法为三角形，这表明定子每相绕组的额定电压是380V，适用于电源线电压为380V的场合。

如果电机额定电压为220V（日本工业电压为220V，电机额定电压为220V，民用照明为110V），电机原接法为三角形，可改成星形接法接到380V 电压上。

如电机已经是星形接法，则不能再接到380V电源上。

再说星—三角降压起动：目前，我国三相异步电动机功率在3KW以下的一般用星型接法，4KW及以上时，均采用三角形接法，以利广泛采用星—三角降压起动。

星型起动的目的是降低电机的起动电流，减少对电网的冲击。

星型起动时，加在定子每相绕组上的电压为电源电压的根3分之一倍（220V），待电动机转速接近额定转速时，转为三角形运转。

由计算得知，定子绕组接成星形起动时，由电源供给的起动电流仅为接成三角形时的三分之一，星形接法时的起动转矩也减小为三角形接法时的三分之一。

"星三角降压起动设备简单，成本较低，但起动转矩较小，所以只适用于空载或轻载起动的电动机。

三相异步电动机分星形链接和角形链接两种。

星形连接：把电机三相线圈的3个末端连接在一起作为公共端，由3个首端引出3条火线的连接方式。

（如A相线圈用AX表示，B相线圈用BY表示，C相线圈用CZ表示,那就是X和Y和Z连一起，引出A、B、C三根线）三角形连接：把电机三相线圈的每一相的绕组的始端依次相接的连接方式。

（如A相线圈用AX表示，B相线圈用BY表示，C相线圈用CZ表示,那就是X和B相连，Y 和C相连，Z和A相连，引出的三根线为BX、CY、AZ）电机的三相绕组完全是引到端盖上连接的，端盖内有六个头，下面的三个头连在一起，上面三个头分别引出三根线的是星形连接；把上下两个头垂直连接，分别引出三根线的是三角形连接。

三相异步电机的接法三相异步电机是一种常见的电动机，其接法有多种方式。

本文将介绍三种常见的三相异步电机接法：星型接法、三角形接法和混联接法。

一、星型接法星型接法是最常见的三相异步电机接法之一。

在星型接法中，三个电动机绕组的一个端子连接在一起，形成星型连接，而其他端子则分别接到电源的三相线上。

这种接法适用于电压较高的情况，能够提供较大的起动转矩和较好的性能。

星型接法的优点是电流较小，起动转矩较大，适用于负载较大或起动时需要较大转矩的场合。

然而，星型接法也有一些缺点，比如转速相对较低，效率较低，无法满足一些高速运转的需求。

二、三角形接法三角形接法是另一种常见的三相异步电机接法。

在三角形接法中，三个电动机绕组的一个端子连接在一起，形成三角形连接，而其他端子则分别接到电源的三相线上。

这种接法适用于电压较低的情况，能够提供较高的转速和较高的效率。

三角形接法的优点是转速较高，效率较高，适用于一些高速运转的场合。

然而，三角形接法也有一些缺点，比如起动转矩较小，无法满足一些负载较大或起动时需要较大转矩的需求。

三、混联接法混联接法是将星型接法和三角形接法相结合的一种接法。

在混联接法中，电动机的一个绕组选择星型连接，而另一个绕组选择三角形连接。

这种接法既能提供较大的起动转矩，又能提供较高的转速和效率，适用于各种不同的工作条件。

混联接法的优点是兼具星型接法和三角形接法的优点，能够灵活应对不同的工作条件。

然而，混联接法也有一些缺点，比如接线复杂，需要额外的开关装置来切换接法。

三相异步电机的接法有星型接法、三角形接法和混联接法。

不同的接法适用于不同的工作条件，可以根据实际需求选择合适的接法。

在选择接法时，需要考虑电压、转速、效率和起动转矩等因素，以确保电机能够正常运行并满足工作需求。
