三相异步电动机三角形、Y形接线方法及区别(详细解释)

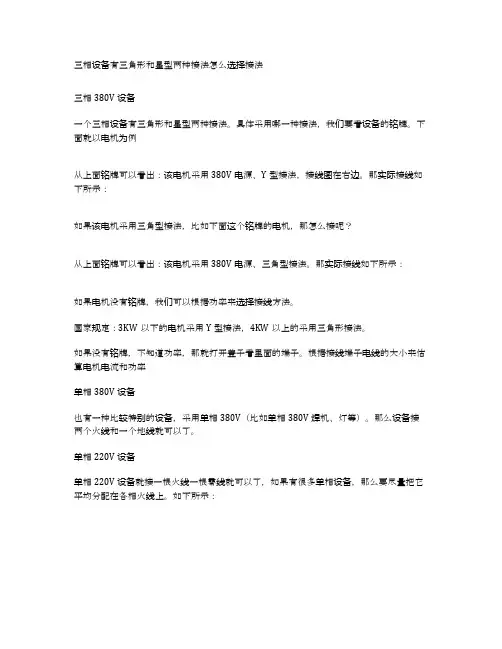

三相设备有三角形和星型两种接法怎么选择接法
三相380V设备
一个三相设备有三角形和星型两种接法。

具体采用哪一种接法，我们要看设备的铭牌。

下面就以电机为例
从上面铭牌可以看出：该电机采用380V电源、Y型接法，接线图在右边。

那实际接线如下所示：
如果该电机采用三角型接法，比如下面这个铭牌的电机，那怎么接呢？
从上面铭牌可以看出：该电机采用380V电源、三角型接法。

那实际接线如下所示：
如果电机没有铭牌，我们可以根据功率来选择接线方法。

国家规定：3KW以下的电机采用Y型接法，4KW以上的采用三角形接法。

如果没有铭牌，不知道功率，那就打开盖子看里面的端子。

根据接线端子电线的大小来估算电机电流和功率
单相380V设备
也有一种比较特别的设备，采用单相380V（比如单相380V焊机、灯等）。

那么设备接两个火线和一个地线就可以了。

单相220V设备
单相220V设备就接一根火线一根零线就可以了，如果有很多单相设备，那么要尽量把它平均分配在各相火线上。

如下所示：。

三相异步电动机接线图和接线方法三相异步电动机是工业中常见的一种电动机，它通过三相交流电源驱动，可用于各种工业生产中的传动设备。

三相异步电动机的接线图和接线方法对于电动机的正常运行非常重要，下面将结合实际工程应用来详细介绍三相异步电动机的接线图和接线方法。

一、三相异步电动机接线图三相异步电动机的接线图通常包括主接线和启动接线两部分。

主接线是电机的基本接线，主要用于将电机与电源连接起来，而启动接线则是用于电机的起动和停止操作。

1.主接线图三相异步电动机的主接线图通常是通过连接主线圈和辅助线圈实现电机的正常运行。

主接线图一般包括三个主线圈，分别是U、V、W，以及三个辅助线圈，分别是U1、V1、W1。

连接方式通常遵循星形接线和三角形接线两种方式。

在星形接线中，主线圈和辅助线圈分别相互连接，而在三角形接线中，则是主线圈之间相互连接。

这两种连接方式决定了电机的正反转和运行性能。

2.启动接线图三相异步电动机的启动接线图通常包括起动电容、断电器、热继电器等组件，用于控制电机的启动和停止操作。

起动电容通常用于提供额外的起动助力，断电器用于控制电机的启动和停止，热继电器则用于保护电机在过载状态下的安全运行。

二、三相异步电动机接线方法1.星形接线在星形接线中，主线圈和辅助线圈分别连接在一起，如图1所示。

连接方式为U和U1相连，V和V1相连，W和W1相连。

这种接线方式能够有效提高电机的起动扭矩和运行性能，适用于大型负载的传动。

2.三角形接线在三角形接线中，主线圈之间相互连接，如图2所示。

连接方式为U和V相连，V和W相连，W和U相连。

这种接线方式能够有效降低电机的起动电流和提高运行效率，适用于小型和中型负载的传动。

3.变压器起动除了直接接线方式外，还可以采用变压器起动的方式来实现电机的启动和停止。

变压器起动是通过变压器来控制电机的起动电流和启动扭矩，从而延长电机的使用寿命并提高运行效率。

4.软启动器软启动器是一种通过控制器来实现电机的缓慢启动和停止的方式，能够有效减小电机的起动电流和冲击力，从而延长电机的使用寿命并提高运行效率。

三相异步电动机的星形接法及三角形接法一、星形接法：星形接法是三相交流电源与三相用电器的一种接线方法。

把三相电源三个绕组的末端、X、Y、Z连接在一起，成为一公共点O，从始端A、B、C引出三条端线。

是由频率相同、振幅相等而相位依次相差120°的三个正弦电源以一定方式连接向外供电的系统。

是将三相电源绕组或负载的一端都接在一起构成中性线，由于均衡的三相电的中性线中电流为零，故也叫零线：三相电源绕组或负载的另一端的引出线，分别为三相电的三个相线。

远程输电时，只使用三根相线，形成三相三线制。

到达用户的电路，往往涉及220V和380V两种电压，需三根相线和一根零线，形成三相四线制。

用户为避免漏电形成的触电事故，还要添加一根地线，这时就有三根相线，一根零线和一根地线，故也有三相五线制的说法。

I线=I相，U线=√3×U相，P相=U相×I相，P=3P相=√3×U线×I相=√3×U线×I线；二、三角形接法：三相电的三角形接法是将各相电源或负载依次首尾相连，并将每个相连的点引出，作为三相电的三个相线。

三角形接法没有中性点，也不可引出中性线，因此只有三相三线制。

添加地线后，成为三相四线制。

三角形接法的三相电，线电压等于相电压而线电流等于相电流的√3倍。

I线=√3×I相，U线=U相，P相=I相×U相，P=3P相=√3×I线×U相=√3×I线×U线。

说明：三角(△)联接，Iab=Ia向量+Ib向量=(Ia+Ib)×cos30°=2Ia ×√3/2=√3×Ia，线电流是相电流的根号三倍。

三、目前电动机的接法有两种（参考电机铭牌）：一：额定电压380V/220V，接法为星/三角。

这表明电机每相绕组的额定电压为220V，如果电源线电压为220V，定子绕组则应接成三角形，如果电源电压为380V，则应接成星形。

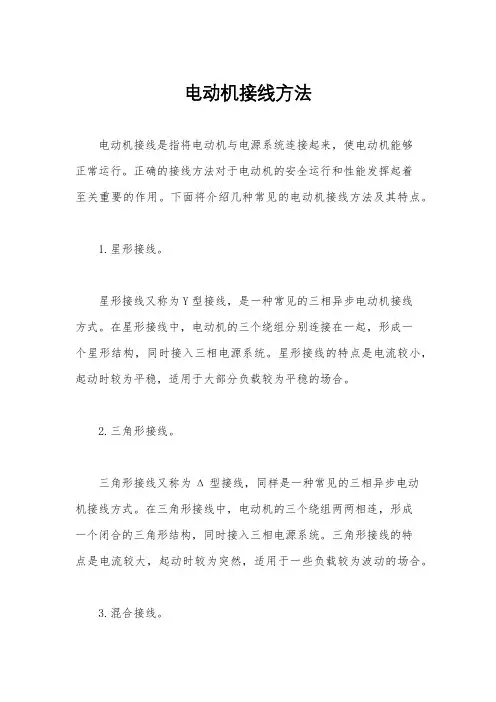

电动机接线方法电动机接线是指将电动机与电源系统连接起来，使电动机能够正常运行。

正确的接线方法对于电动机的安全运行和性能发挥起着至关重要的作用。

下面将介绍几种常见的电动机接线方法及其特点。

1.星形接线。

星形接线又称为Y型接线，是一种常见的三相异步电动机接线方式。

在星形接线中，电动机的三个绕组分别连接在一起，形成一个星形结构，同时接入三相电源系统。

星形接线的特点是电流较小，起动时较为平稳，适用于大部分负载较为平稳的场合。

2.三角形接线。

三角形接线又称为Δ型接线，同样是一种常见的三相异步电动机接线方式。

在三角形接线中，电动机的三个绕组两两相连，形成一个闭合的三角形结构，同时接入三相电源系统。

三角形接线的特点是电流较大，起动时较为突然，适用于一些负载较为波动的场合。

3.混合接线。

混合接线是将星形接线和三角形接线相结合的一种接线方式。

在混合接线中，电动机的两个绕组采用星形接线，第三个绕组采用三角形接线，同时接入三相电源系统。

混合接线的特点是兼具星形接线和三角形接线的优点，适用于一些负载既平稳又波动的场合。

4.单相接线。

单相接线是指将单相电源系统与单相电动机连接起来的一种接线方式。

在单相接线中，电动机只有一个绕组，通过单相电源系统进行供电。

单相接线的特点是结构简单，安装方便，适用于一些小功率的单相电动机。

5.变压器接线。

变压器接线是指通过变压器将高压电源系统转换为低压电源系统，再与电动机进行连接的一种接线方式。

变压器接线的特点是能够适应不同电压等级的电源系统，使得电动机能够在不同电压条件下正常运行。

总结。

以上是几种常见的电动机接线方法及其特点。

在实际应用中，需要根据电动机的功率、负载特性、电源系统等因素选择合适的接线方式，以确保电动机能够安全、稳定、高效地运行。

同时，在进行接线时，也需要严格按照相关标准和规范进行操作，确保接线质量和安全性。

希望本文能够帮助大家更好地理解电动机接线方法，为实际工程应用提供参考。

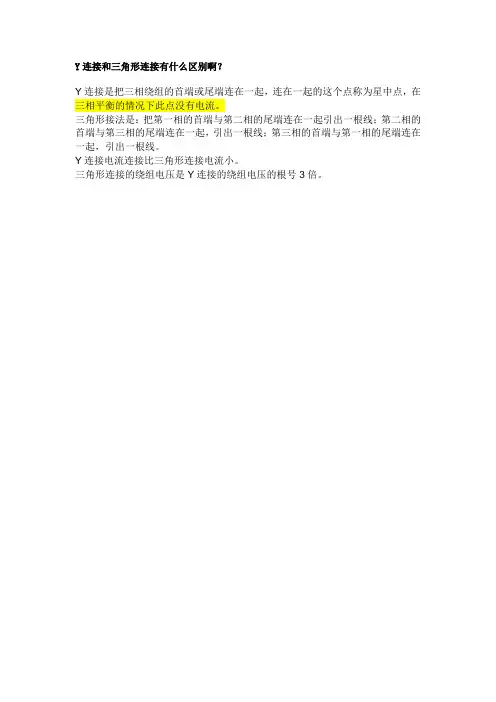

三相电机星形接法和三角形接法区别一、电机接法星型接法把三相电源三个绕组的末端、X、Y、Z连接在一起，成为一公共点O，从始端A、B、C引出三条端线，这种接法称为“星形接法”又称“Y形接法”。

三相电源是由频率相同、振幅相等而相位依次相差120°的三个正弦电源以一定方式连接向外供电的系统。

三相电源的联接方式有Y形和△形两种。

星形接法和三角形接法都是指电机本身的绕组接法，星形接法指将电机绕组三相末端接在一起，三相首端为电源端;三角形接法指将三相绕组首尾互相连接，三个端点为电源端;无论那种接法，都必须要有三相相位互差120度的三相正弦交流电源供电，不可用220V 的代替的。

因为三相交流电的三相火线( A、B、C)虽对以电压都为220V，但它们之间的相位互差120度，三相之间的电压互差380V，用三个同相位的火线是不能代替的。

星形接法由于起输出功率小,常用于小功率,大扭矩电机,或功率较大的电机起步时候用,这样对机器损耗较小,正常工作后再换用三角形接法;一般3KW以下的三相电动机是星形接法，以上的三相电动机是用三角形接法。

还有电压方面的区别:星形接法与三角形接法输出的相电压分别为220V与380V。

三相电的星形接法是将三相电源绕组或负载的一端都接在一起构成中性线，由于均衡的三相电的中性线中电流为零，故也叫零线:三相电源绕组或负载的另一端的引出线，分别为三相电的三个相线。

远程输电时，只使用三根相线，形成三相三线制。

到达用户的电路，往往涉及220V和380V两种电压，需三根相线和一根零线，形成三相四线制。

用户为避免漏电形成的触电事故，还要添加一根地线，这时就有三根相线，一根零线和一根地线，故也有三相五线制的说法。

二、两种接法的电压电流组成三角形接法星形接法接法错误的后果三、供电区别。

假设供电电源不变。

Y接时，线电压施加在两个绕组上，两个绕组的电压相位呈120°，这样，单个绕组承受的电压为线电压的根号3分之一。

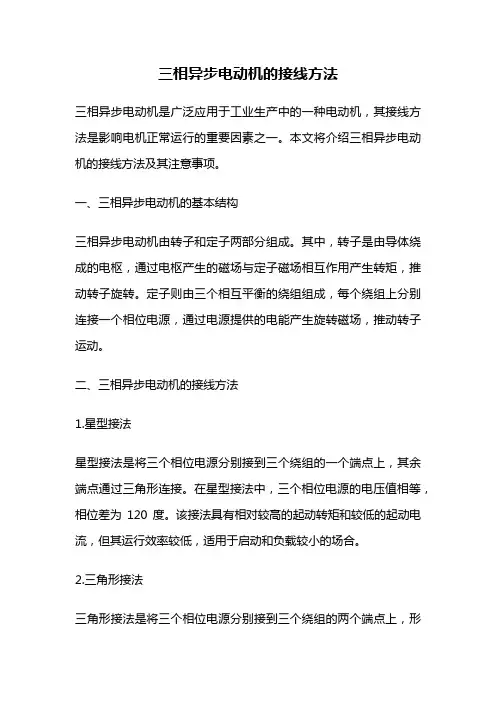

三相异步电动机的接线方法三相异步电动机是广泛应用于工业生产中的一种电动机，其接线方法是影响电机正常运行的重要因素之一。

本文将介绍三相异步电动机的接线方法及其注意事项。

一、三相异步电动机的基本结构三相异步电动机由转子和定子两部分组成。

其中，转子是由导体绕成的电枢，通过电枢产生的磁场与定子磁场相互作用产生转矩，推动转子旋转。

定子则由三个相互平衡的绕组组成，每个绕组上分别连接一个相位电源，通过电源提供的电能产生旋转磁场，推动转子运动。

二、三相异步电动机的接线方法1.星型接法星型接法是将三个相位电源分别接到三个绕组的一个端点上，其余端点通过三角形连接。

在星型接法中，三个相位电源的电压值相等，相位差为120度。

该接法具有相对较高的起动转矩和较低的起动电流，但其运行效率较低，适用于启动和负载较小的场合。

2.三角形接法三角形接法是将三个相位电源分别接到三个绕组的两个端点上，形成一个闭合回路。

在三角形接法中，三个相位电源的电压值相等，相位差为120度。

该接法具有较高的运行效率和较低的电流，但其起动转矩较小，适用于负载较大的场合。

3.星三角混合接法星三角混合接法是将三个相位电源分别接到三个绕组的一个端点上，同时将三个绕组的另一个端点通过三角形连接。

在启动时，电机先采用星型接法，待转速达到一定值后，再切换为三角形接法。

该接法具有较高的起动转矩和运行效率，但需要额外的切换装置，适用于启动和负载较大的场合。

三、注意事项1.在接线过程中，应注意电气设备的绝缘性能，避免电压过高或过低引发电机故障。

2.应按照电机的额定电压和额定功率选择合适的电源接线方式，避免电机过载或起动困难等问题。

3.在使用星三角混合接法时，应注意切换时机和切换顺序，避免电机突然停止或损坏。

4.接线前应仔细阅读电机的接线图和相关说明书，确保接线正确，避免因接线错误引发电机故障或安全事故。

三相异步电动机的接线方法是影响电机正常运行的重要因素之一，应根据电机的额定电压、功率和负载情况选择合适的接线方式，并注意电气设备的绝缘性能和接线顺序。

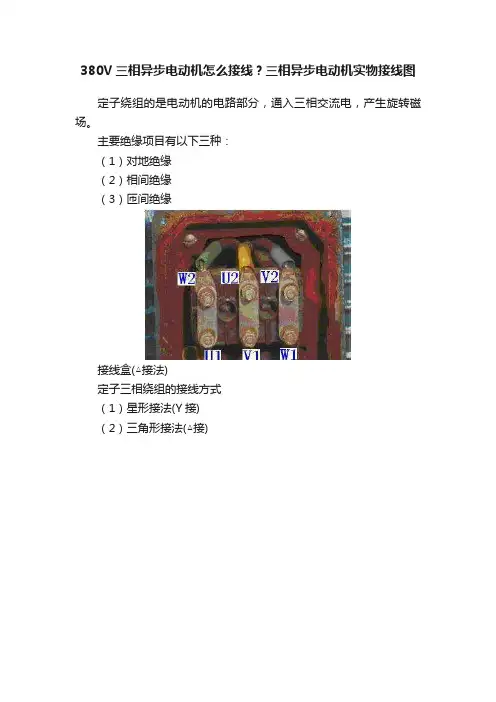

380V三相异步电动机怎么接线？三相异步电动机实物接线图定子绕组的是电动机的电路部分，通入三相交流电，产生旋转磁场。

主要绝缘项目有以下三种：（1）对地绝缘（2）相间绝缘（3）匝间绝缘接线盒(△接法)定子三相绕组的接线方式（1）星形接法(Y接)（2）三角形接法(△接)有6个接线柱的三相异步电机，通常是用于把电机的3个绕组即6个断头，通过接线柱上上的端子连接成两种接法，也就是星形将接法和三角形接法。

看一下实物电机接线柱的接线下图我是在网络上随便找的一个电机接线盒接线柱的接线图，我进行了标注：这就是电机内接线盒的图片，可以看到通常就是U1,V1,W1, U2,V2, W2,这样的６个接线柱，图的左边圆圈①处，我用紫色线框框出来的W2，U2，V2这个3个接线柱是被铜片连接起来了，由此就组成了星形连接。

图片的右侧圆圈②处，W2和U1被一个铜片连接，U2和V1被一个铜片连接，V2和W1被一个铜片连接，这样三个绕组的首尾想连接起来，由此构成了三角型连接。

从这个图片上还能得到的信息是3KW以下功率的三相异步电机是建议将绕组连接成星形接法，而3KW以上功率的三相异步电机电机是建议接成三角形接法的。

进一步看一下绕组的接法我画了一个不太形象的绕组接线图，如下：电机内部的绕组中，U1和U2是三相绕组中第一个绕组线圈的2个抽头；V1和V2是三相绕组中第二个绕组线圈的2个抽头；W1和W2是三相绕组中第三个绕组线圈的2个抽头。

这样3个绕组线圈就出来6个抽头的接线柱。

图中星形接法的时候就是让3根绕组的一端短接起来，而三角形接法的时候就是让3根绕组抽头的首尾两端依次相接，去组成一个环形，更形象的就是三角型，我画成矩形了，呵呵，其实只要是首尾相接，组成环形就好。

图中的L1，L2，L3就是给电机供电的三相电进线。

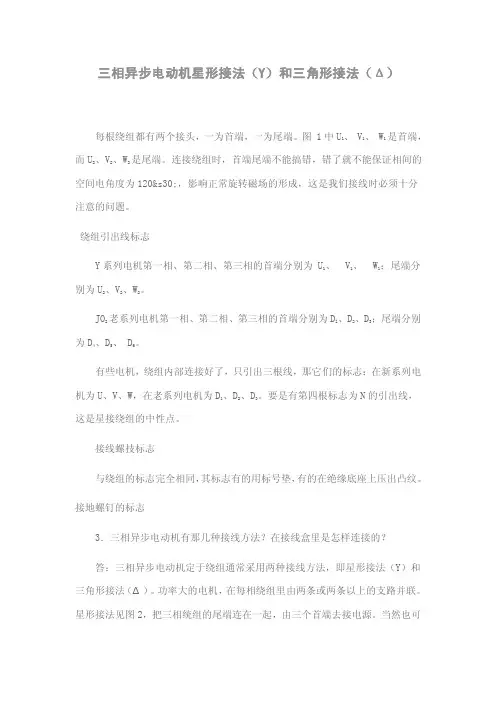

三相异步电动机星形接法（Y）和三角形接法（Δ）每根绕组都有两个接头，一为首端，一为尾端。

图 1中U1、 V1、 W1是首端，而U2、V2、W2是尾端。

连接绕组时，首端尾端不能搞错，错了就不能保证相间的空间电角度为120&s30;，影响正常旋转磁场的形成，这是我们接线时必须十分注意的问题。

绕组引出线标志Y系列电机第一相、第二相、第三相的首端分别为 U1、 V1、 W1；尾端分别为U2、V2、W2。

JO2老系列电机第一相、第二相、第三相的首端分别为D l、D2、D3；尾端分别为D4、D5、 D6。

有些电机，绕组内部连接好了，只引出三根线，那它们的标志：在新系列电机为U、V、W，在老系列电机为D1、D2、D3。

要是有第四根标志为N的引出线，这是星接绕组的中性点。

接线螺技标志与绕组的标志完全相同，其标志有的用标号垫，有的在绝缘底座上压出凸纹。

接地螺钉的标志3．三相异步电动机有那几种接线方法？在接线盒里是怎样连接的？答：三相异步电动机定于绕组通常采用两种接线方法，即星形接法（Y）和三角形接法（Δ）。

功率大的电机，在每相绕组里由两条或两条以上的支路并联。

星形接法见图2，把三相统组的尾端连在一起，由三个首端去接电源。

当然也可以把三个首端连在一起，由三个尾端去接电源。

但是决不可在短接的星点上既有首端，又有尾端，否队便不能形成正常的旋转磁场．（参见问题1）在接线盒里（见图动）星点是用两个连接片连接的。

三角形接法见图3，它是由一根绕组的首端与另一格的尾端相连，形成一个三角形，再由三角形的顶点接向电源。

同样的道理，采用三角形接法，决不可用绕组的同名端（两个首端或两个尾端）接成三角形的顶点，否则，电机将不能正常运转。

一台电机，究竟采用星接还是角接，必须按照铭牌的规定，是不能随意变更的。

无论那种按法，接线时如果首尾端错了，接通电源后，不能形成正常的旋转磁场，这时：电机起动困难；有特殊响声；三相绕组中电流很不平衡，即使空载，电流也将大于额定值。

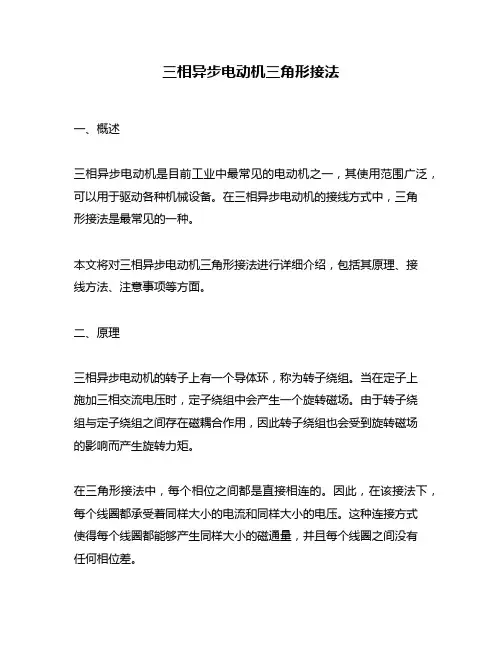

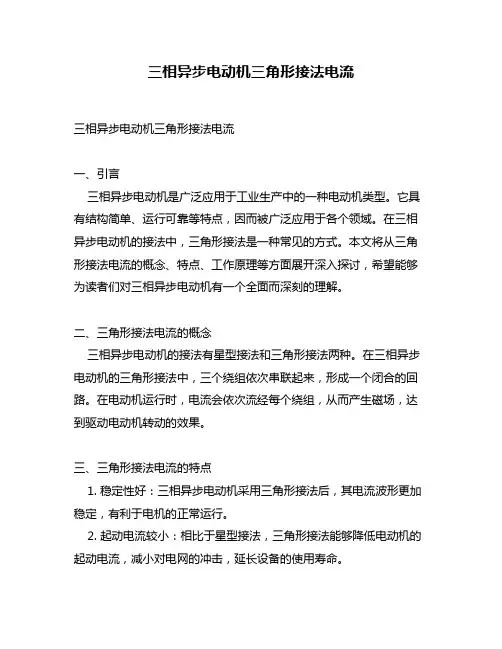

三相异步电动机三角形接法一、概述三相异步电动机是目前工业中最常见的电动机之一，其使用范围广泛，可以用于驱动各种机械设备。

在三相异步电动机的接线方式中，三角形接法是最常见的一种。

本文将对三相异步电动机三角形接法进行详细介绍，包括其原理、接线方法、注意事项等方面。

二、原理三相异步电动机的转子上有一个导体环，称为转子绕组。

当在定子上施加三相交流电压时，定子绕组中会产生一个旋转磁场。

由于转子绕组与定子绕组之间存在磁耦合作用，因此转子绕组也会受到旋转磁场的影响而产生旋转力矩。

在三角形接法中，每个相位之间都是直接相连的。

因此，在该接法下，每个线圈都承受着同样大小的电流和同样大小的电压。

这种连接方式使得每个线圈都能够产生同样大小的磁通量，并且每个线圈之间没有任何相位差。

由于没有任何相位差，在三角形接法下，电流和功率因数都比较稳定。

这种连接方式适用于需要稳定电流和功率因数的应用场合。

三、接线方法三相异步电动机的三角形接法接线方法如下：1. 将三根电源线分别与电动机的三个端子相连。

2. 确保每个相位之间是直接相连的，即A相连接B相，B相连接C相，C相连接A相。

3. 检查接线是否正确无误，并确认电源是否正常。

四、注意事项在进行三角形接法时，需要注意以下几点：1. 确保每个线圈之间没有任何相位差。

如果存在任何相位差，则可能会导致电流和功率因数不稳定，从而影响设备的正常运行。

2. 在进行接线之前，需要仔细检查所有的电源线和端子是否正确无误。

如果存在任何错误或故障，则可能会导致设备损坏或危险事故发生。

3. 在进行接线时，需要按照正确的顺序进行操作。

如果操作顺序不正确，则可能会导致设备损坏或危险事故发生。

4. 在进行接线之前，需要确保所有的设备都处于安全状态。

如果存在任何危险因素，则需要采取必要措施来消除这些危险因素。

五、总结三相异步电动机三角形接法是目前工业中最常见的电动机接线方式之一。

在该接法下，每个线圈都承受着同样大小的电流和同样大小的电压，从而使得每个线圈都能够产生同样大小的磁通量，并且每个线圈之间没有任何相位差。
