【深圳大学2011年考研专业课真题】机械设计基础(一)2011

《机械设计基础》期末考试试题一一、填空题(每空1分 ,共30分)1、构件是机器的______单元体；零件是机器的______单元体 ,分为______零件和_______零件；部件是机器的_______单元体。

2、运动副是使两构件________ ,同时又具有_________的一种联接。

平面运动副可分为________和_______。

3、机构处于压力角α=_________时的位置 ,称机构的死点位置。

曲柄摇杆机构 ,当曲柄为原动件时 ,机构______死点位置 ,而当摇杆为原动件时 ,机构______死点位置。

4、绘制凸轮轮廓曲线 ,需已知__________、___________和凸轮的转向。

5、为保证带传动的工作能力 ,一般规定小带轮的包角α≥__________。

6、渐开线标准直齿圆柱齿轮正确啮合的条件为______和______分别相等。

7．斜齿圆柱齿轮的重合度______直齿圆柱齿轮的重合度 ,所以斜齿轮传动______ ,承载能力______ ,可用于____________的场合。

8.机械静联接又可以分为______联接和______联接 ,其中键联接、螺纹联接、销联接属于_________。

9.螺纹联接防松的目的是防止___________________________ ,按工作原理的不同有三种防松方式：_________、_________、_________。

10.按轴的承载情况不同 ,可以分为转轴、________、_________。

二、判断题(每题1分 ,共10分)1、所有构件一定都是由两个以上零件组成的。

（ ）2、铰链四杆机构中 ,传动角γ越大 ,机构传力性能越高。

（ ）3、凸轮机构中 ,从动件按等速运动规律运动时引起刚性冲击。

（ ）4、V 带型号中 ,截面尺寸最小的是Z 型。

（ ）5、定轴轮系的传动比等于始末两端齿轮齿数之反比。

（ ）6、在直齿圆柱齿轮传动中 ,忽略齿面的摩擦力 ,则轮齿间受有圆周力、径向力和轴向力三个力作用。

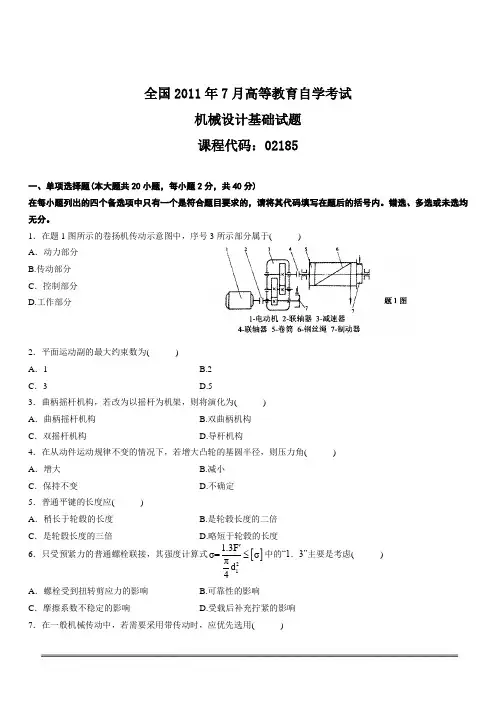

全国2011年7月高等教育自学考试机械设计基础试题课程代码：02185一、单项选择题(本大题共20小题，每小题2分，共40分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1．在题1图所示的卷扬机传动示意图中，序号3所示部分属于( )A ．动力部分B.传动部分C ．控制部分D.工作部分2．平面运动副的最大约束数为( )A ．1B.2 C ．3 D.53．曲柄摇杆机构，若改为以摇杆为机架，则将演化为( )A ．曲柄摇杆机构B.双曲柄机构 C ．双摇杆机构 D.导杆机构4．在从动件运动规律不变的情况下，若增大凸轮的基圆半径，则压力角( )A ．增大B.减小 C ．保持不变D.不确定5．普通平键的长度应( )A ．稍长于轮毂的长度B.是轮毂长度的二倍 C ．是轮毂长度的三倍 D.略短于轮毂的长度 6．只受预紧力的普通螺栓联接，其强度计算式[]211.3F σ=σπd 4'≤中的“1．3”主要是考虑( ) A ．螺栓受到扭转剪应力的影响B.可靠性的影响 C ．摩擦系数不稳定的影响 D.受载后补充拧紧的影响7．在一般机械传动中，若需要采用带传动时，应优先选用( )A．圆型带传动 B.同步带传动C．V型带传动． D.平型带传动8．带传动中紧边拉力为F l，松边拉力为F2，则即将打滑时F l和F2的关系为( ) A．F1／F2=eμα B.F2／F1>eμαC．F2／F l=eμα D.F2／F l<eμα9．与齿轮传动相比，链传动的优点是( )A．传动效率高 B.工作平稳、无噪音C．承载能力大 D.能传递的中心距大10．用齿条刀具加工渐开线齿轮时，判断被加工齿轮产生根切的依据是( ) A．刀具的齿顶线通过啮合极限点N1 B.刀具的齿顶线超过啮合极限点N1 C．刀具的中线超过啮合极限点N1 D.刀具的中线不超过啮合极限点N1 11．闭式硬齿面齿轮传动的主要失效形式是( )A．齿面胶合 B.轮齿疲劳折断C．齿面磨粒磨损 D.轮齿过载折断12．常用来传递两相交轴运动的齿轮机构是( )A．直齿圆柱齿轮 B.斜齿圆柱齿轮C．直齿圆锥齿轮 D.蜗轮蜗杆13．普通圆柱蜗杆传动的正确啮合条件是(注：下标t表示端面、a表示轴向、1表示蜗杆、2表示蜗轮)( )A．m tl=m a2，αtl=αa2，γ=β B. m al=m t2，αal=αt2，γ=βC．m tl=m a2，αtl=αa2，γ=-β D. m al=m a2，αal=αt2，γ=-β14．在蜗杆传动设计中，除进行强度计算外，还必须进行( )A．磨损计算 B.刚度计算C．热平衡计算 D.稳定性计算15．选择联轴器型号的依据是( )A．计算转矩、转速和两轴直径 B.计算转矩和转速C．计算转矩和两轴直径 D.转速和两轴直径16．不完全液体润滑滑动轴承的主要失效形式为( )A．表面磨损与胶合 B.轴承材料塑性变形C．工作表面点蚀 D.轴承衬合金开裂17．滚动轴承工作时，固定套圈的应力变化特征为( )A．对称循环 B.脉动循环C．恒定不变 D.随机变化18．仅能承受轴向载荷的滚动轴承的类型代号为( )A．“6’’型 B.“N”型C．“7”型 D.“5”型19．下列轴为心轴的是( )A．自行车前轮轮轴 B.自行车的中轴C．汽车的传动轴 D.减速器中的齿轮轴20．回转件静平衡条件是分布在回转件上的各个偏心质量的( )A．离心惯性力合力为零 B.离心惯性力的合力矩为零C．离心惯性力合力及合力矩均为零 D.离心惯性力的合力及合力矩均不为零二、填空题(本大题共10小题，每小题1分，共10分)请在每小题的空格上填上正确答案。

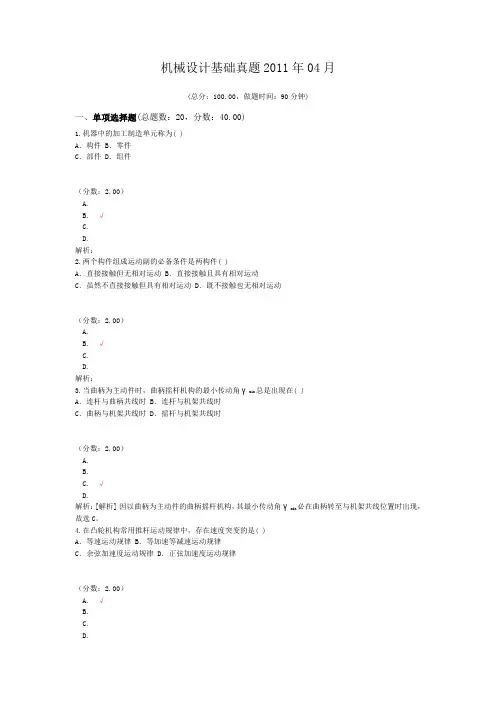

机械设计基础真题2011年04月(总分：100.00，做题时间：90分钟)一、单项选择题(总题数：20，分数：40.00)1.机器中的加工制造单元称为( )A．构件 B．零件C．部件 D．组件（分数：2.00）A.B. √C.D.解析：2.两个构件组成运动副的必备条件是两构件( )A．直接接触但无相对运动 B．直接接触且具有相对运动C．虽然不直接接触但具有相对运动 D．既不接触也无相对运动（分数：2.00）A.B. √C.D.解析：3.当曲柄为主动件时，曲柄摇杆机构的最小传动角γmin总是出现在( )A．连杆与曲柄共线时 B．连杆与机架共线时C．曲柄与机架共线时 D．摇杆与机架共线时（分数：2.00）A.B.C. √D.解析：[解析] 因以曲柄为主动件的曲柄摇杆机构，其最小传动角γmin必在曲柄转至与机架共线位置时出现，故选C。

4.在凸轮机构常用推杆运动规律中，存在速度突变的是( )A．等速运动规律 B．等加速等减速运动规律C．余弦加速度运动规律 D．正弦加速度运动规律（分数：2.00）A. √B.C.D.解析：[解析] 常用的从动件运动规律有等速运动规律、等加速等减速运动规律、余弦加速度运动规律和正弦加速度运动规律，其中只有等速运动规律中存在速度突变，而其他运动规律存在加速度突变。

故选A。

5.要将连续的单向转动变换成具有停歇功能的单向转动，可以采用的机构是( )A．曲柄摇杆机构 B．曲柄滑块机构C．棘轮机构 D．槽轮机构（分数：2.00）A.B.C.D. √解析：6.工程实际中应用较广的花键齿形是( )A．矩形与三角形 B．渐开线与三角形C．梯形与矩形 D．矩形与渐开线（分数：2.00）A.B.C.D. √解析：7.为了避免螺栓产生附加的弯曲应力，可以采用的措施是( )A．将螺母与被连接件接触的表面进行精加工 B．加弹簧垫片C．采用自锁螺母 D．保证螺栓的数目为偶数（分数：2.00）A. √B.C.D.解析：[解析] 为了避免螺栓产生附加的弯曲应力，可以采用的措施是使与螺栓头部或螺母接触的被连接件表面进行平整(即进行精加工)。

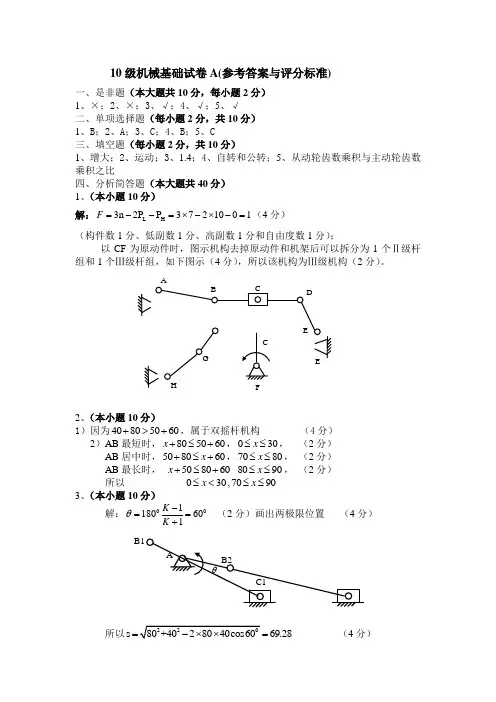

10级机械基础试卷A(参考答案与评分标准)一、是非题（本大题共10分，每小题2分） 1、×；2、×；3、√；4、√；5、√ 二、单项选择题（每小题2分，共10分） 1、B ；2、A ；3、C ；4、B ；5、C三、填空题（每小题2分，共10分）1、增大；2、运动；3、1.4；4、自转和公转；5、从动轮齿数乘积与主动轮齿数乘积之比四、分析简答题（本大题共40分） 1、（本小题10分）解：L H 3n 2P P 3721001F =--=⨯-⨯-=（4分）（构件数1分、低副数1分、高副数1分和自由度数1分）；以CF 为原动件时，图示机构去掉原动件和机架后可以拆分为1个Ⅱ级杆组和1个Ⅲ级杆组，如下图示（4分），所以该机构为Ⅲ级机构（2分）。

A2、（本小题10分）1）因为40805060+>+，属于双摇杆机构 （4分） 2）AB 最短时，805060x +≤+，030x ≤≤， （2分） AB 居中时，508060x +≤+，7080x ≤≤， （2分） AB 最长时， 508060x +≤+ 8090x ≤≤， （2分） 所以 030x ≤<,7090x ≤≤ 3、（本小题10分）解：001180601K K θ-==+ （2分）画出两极限位置 （4分）B1所以s 69.28== （4分）4、（本小题10分）解：每小问2分 (1) 0301020r R OA mm =-=-=(2) 0200.895, 41.8322.36AD tg BDαα====(3)(4)mm22.3617.32 5.04s ==-=mm(5) 偏置方向不合理。

图示偏置方向使推程段增大。

应把从动件导路偏置在凸轮转动中心 的右侧，则推程段减小。

五、计算题：（30分） 1、解：每小问2分(1) 120.5m(z +z )=300mm a =， a '=305mm ，'arccos(cos /')22.44a a a a =? (2分)(2) i 122=，r1101667'.=mm ，r 2203333'.=mm (2分)(3) 11sin 38.8r ρα'''==mm ， 22sin 77.6r ρα'''==mm (2分) (4) 顶隙5.755.2=+=c mm (2分)(5) 重合度ε=11674. (2分) 2、解：如图所示：2×每个瞬心2分=4分1331500/P A V l mm sω=⨯=，D 11000/B AB V V l mm s ω==⨯=（2×3=6分）3、解： i n n z z 12122140=== （2分） i i z z z z H H224342311172114241820''''=-=+=+⨯⨯= （5分） i i i i AB H H ===⨯=11224020800'n n B H =,方向向下(↓)。

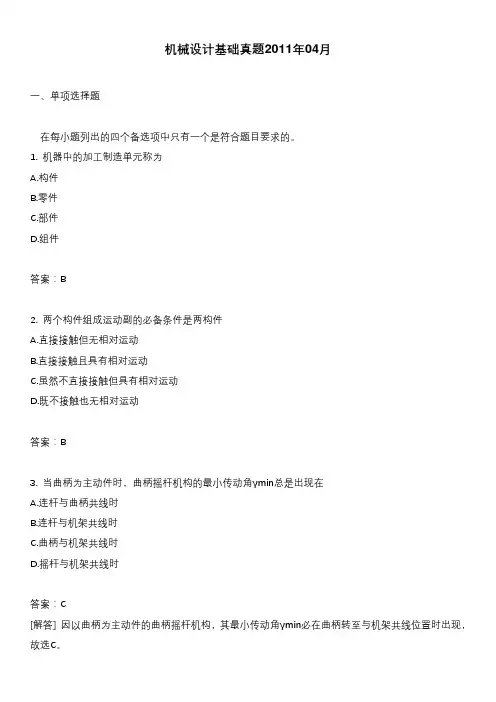

机械设计基础真题2011年04月
一、单项选择题
在每小题列出的四个备选项中只有一个是符合题目要求的。

1. 机器中的加工制造单元称为
A.构件
B.零件
C.部件
D.组件
答案：B
2. 两个构件组成运动副的必备条件是两构件
A.直接接触但无相对运动
B.直接接触且具有相对运动
C.虽然不直接接触但具有相对运动
D.既不接触也无相对运动
答案：B
3. 当曲柄为主动件时，曲柄摇杆机构的最小传动角γmin总是出现在
A.连杆与曲柄共线时
B.连杆与机架共线时
C.曲柄与机架共线时
D.摇杆与机架共线时
答案：C
[解答] 因以曲柄为主动件的曲柄摇杆机构，其最小传动角γmin必在曲柄转至与机架共线位置时出现，故选C。

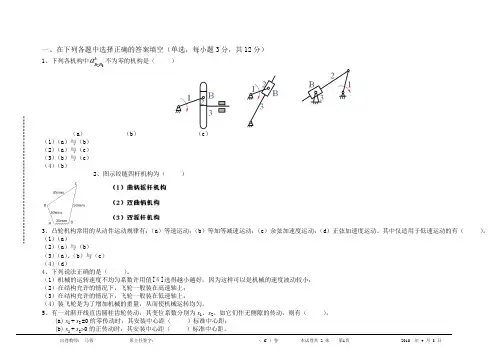

一、在下列各题中选择正确的答案填空（单选，每小题3分，共12分）1、下列各机构中23kB B a 不为零的机构是（ ）（a ） （b ） （c ）（1）（a ）与（b ） （2）（a ）与（c ） （3）（b ）与（c ） （4）（b ）2、图示铰链四杆机构为（ ）3、凸轮机构常用的从动件运动规律有：（a ）等速运动；（b ）等加等减速运动；（c ）余弦加速度运动；（d ）正弦加速度运动。

其中仅适用于低速运动的有（ ）。

（1）（a ） （2）（a ）与（b ） （3）（a ）、（b ）与（c ） （4）（d ）4、下列说法正确的是（ ）。

（1）机械的运转速度不均匀系数许用值[δ]选得越小越好，因为这样可以是机械的速度波动较小； （2）在结构允许的情况下，飞轮一般装在高速轴上； （3）在结构允许的情况下，飞轮一般装在低速轴上；（4）装飞轮是为了增加机械的重量，从而使机械运转均匀。

5、有一对渐开线直齿圆柱齿轮传动，其变位系数分别为x 1、x 2。

如它们作无侧隙的传动，则有（ ）。

(a) x 1 + x 2 =0的零传动时，其安装中心距（ ）标准中心距； (b) x + x 0的正传动时，其安装中心距（ ）标准中心距。

（1）大于，小于 （2）小于，等于 （3）等于，小于 （4）等于，大于6、铰链四杆机构中存在曲柄时，曲柄（ ）是最短构件。

（1）一定 （2）不一定 （3）一定不7、轴 颈1与 轴 承2 组 成 转 动 副， 细 实 线 的 圆 为 摩 擦 圆， 轴 颈1 受 到 外 力( 驱 动 力 ) Q的 作 用， 则 轴 颈1 应 作 （ ）运 动。

（1）加 速 （2）等 速 （3）减 速 （4）不一定8、汽车发动机的曲轴在加工后，需要（ ）。

（1）先静平衡，再动平衡 （2）先动平衡，再静平衡 （3）只需要静平衡 （4）只需要动平衡9、用同一把齿轮滚刀加工具有相同齿数的斜齿圆柱齿轮和直齿圆柱齿轮，有（ ）。

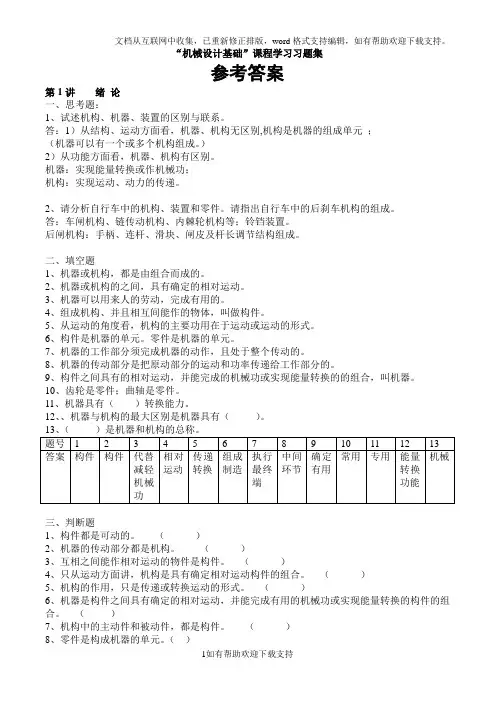

“机械设计基础”课程学习习题集参考答案第1讲绪论一、思考题：1、试述机构、机器、装置的区别与联系。

答：1）从结构、运动方面看，机器、机构无区别,机构是机器的组成单元；（机器可以有一个或多个机构组成。

）2）从功能方面看，机器、机构有区别。

机器：实现能量转换或作机械功；机构：实现运动、动力的传递。

2、请分析自行车中的机构、装置和零件。

请指出自行车中的后刹车机构的组成。

答：车闸机构、链传动机构、内棘轮机构等；铃铛装置。

后闸机构：手柄、连杆、滑块、闸皮及杆长调节结构组成。

二、填空题1、机器或机构，都是由组合而成的。

2、机器或机构的之间，具有确定的相对运动。

3、机器可以用来人的劳动，完成有用的。

4、组成机构、并且相互间能作的物体，叫做构件。

5、从运动的角度看，机构的主要功用在于运动或运动的形式。

6、构件是机器的单元。

零件是机器的单元。

7、机器的工作部分须完成机器的动作，且处于整个传动的。

8、机器的传动部分是把原动部分的运动和功率传递给工作部分的。

9、构件之间具有的相对运动，并能完成的机械功或实现能量转换的的组合，叫机器。

10、齿轮是零件；曲轴是零件。

11、机器具有（）转换能力。

12、、机器与机构的最大区别是机器具有（）。

三、判断题1、构件都是可动的。

（）2、机器的传动部分都是机构。

（）3、互相之间能作相对运动的物件是构件。

（）4、只从运动方面讲，机构是具有确定相对运动构件的组合。

（）5、机构的作用，只是传递或转换运动的形式。

（）6、机器是构件之间具有确定的相对运动，并能完成有用的机械功或实现能量转换的构件的组合。

（）7、机构中的主动件和被动件，都是构件。

（）8、零件是构成机器的单元。

（）9、构件是构成机器的单元。

（）10、汽车内燃机是汽车的一个部件。

（）11、车床的主轴箱车床的一个装置。

（）12、自行车中的链传动是一种机械。

（）13、机构能传递运动和动力。

（）四、改错题（指出题中的错误，并予以改正）1、机构的构件之间可以有确定的相对运动。
