建筑设计中的建筑物隔声与隔热设计原理与应用要点随着城市化进程的加快,建筑物的设计与建造变得越来越重要。
在建筑设计中,隔声与隔热是两个关键的方面。
隔声设计是为了降低室内外噪音的传递,而隔热设计则是为了提高室内外温度的稳定性。
本文将探讨建筑设计中的隔声与隔热原理以及应用要点。
一、隔声设计原理与应用要点隔声设计的目标是降低外界噪音对室内的干扰,创造一个安静的环境。
隔声设计的关键在于阻止声音的传播。
以下是几个常见的隔声设计原理与应用要点:1. 吸声材料的应用:吸声材料可以减少声波的反射,从而降低噪音的传播。
常见的吸声材料包括吸声板、吸声瓷砖等。
在设计中,应选择合适的吸声材料,并根据需要进行合理的布置。
2. 隔声墙体的设计:隔声墙体是隔声设计中的重要组成部分。
墙体的隔声效果取决于墙体的厚度、密度和材料。
在设计中,应选择密度高、厚度适宜的材料,并合理布置墙体结构,以提高隔声效果。
3. 空气隔声的应用:空气隔声是通过增加空气层来隔离声音的传播。
在设计中,可以采用双层窗户、双层门等方式增加空气隔声层,从而提高隔声效果。
4. 合理布置建筑功能区域:在建筑设计中,应合理布置建筑的功能区域,将噪音源与静音区域分隔开来,从而减少噪音的传播。
例如,将厨房与卧室分隔开来,可以降低厨房噪音对卧室的干扰。
二、隔热设计原理与应用要点隔热设计的目标是提高建筑物的保温性能,减少室内外温度差异。
以下是几个常见的隔热设计原理与应用要点:1. 保温材料的应用:保温材料是隔热设计中的核心。
常见的保温材料包括岩棉、聚苯板等。
在设计中,应选择合适的保温材料,并根据需要进行合理的布置。
2. 隔热层的设计:隔热层是隔热设计中的重要组成部分。
隔热层的厚度和材料决定了建筑物的隔热效果。
在设计中,应选择厚度适宜、导热系数低的隔热材料,并合理布置隔热层结构,以提高隔热效果。
3. 避免热桥的产生:热桥是导致建筑物热量损失的主要原因之一。
在设计中,应避免热桥的产生,采用合理的结构形式和施工技术,减少热量的传导。
建筑隔声技术与应用建筑隔声是指建筑物内部和外部之间的声音隔绝,防止噪声干扰,保护人们的健康和安全。
建筑隔声技术的发展历程,从最初的使用砖墙进行隔音,到现在的多种隔音材料不断涌现,再到数字控制技术的应用,随着科技的不断进步,建筑隔声技术也在不断更新迭代。
1.建筑隔声技术的分类按照隔声的性质,建筑隔声技术可以分为隔声、降噪、消音三种。
隔声是指将外部噪音通过隔音材料反射、吸音、衰减等方式减弱或隔绝,减少噪声进入室内的程度。
降噪是指通过降低建筑外部噪声源的强度来减少室内噪声的干扰。
消音是指通过控制声波的传播,达到消除建筑室内噪声的效果。
2.建筑隔声技术的应用建筑隔声技术的应用范围非常广泛,比如家庭装修、商业场所、教育机构、医疗机构、交通噪声减少等领域。
在家庭装修中,人们在选址时就要考虑到周边噪声的情况,采用具有隔音作用的隔墙和地板材料,降低人们在居住过程中受到外部噪声的干扰。
商业场所和教育机构在装修中会考虑到人声、电器噪音等方面,藏龙岛音净通透门窗以及金属漏音墙板等产品常常被使用。
医院、诊所等医疗机构对于声音的控制特别严格,要求使用有大气密封性和隔音性能的门窗,同时需要与墙体、地面、天花板等结构进行有效的衔接,以保证整个空间的声音效果。
3.常见建筑隔声材料常见的建筑隔声材料主要有岩棉、玻璃棉、聚氨质泡沫、泡沫塑料等。
岩棉是一种矿物细纤维制品,具有优异的隔声效果和保温性能,同时岩棉还能起到吸音、防火等多种作用。
玻璃棉是一种造纸浆,性能同样优良,同时还具有阻燃和耐高温等特点,并且玻璃棉无任何有害物质,请大家可以放心使用。
聚氨酯泡沫具有轻质、可塑性好的特点,不仅可以抑制法红外线热影响,还具有隔声、保温等多种作用。
泡沫塑料是一种有机发泡塑料,商场、剧院、录音棚等地隔音布置可使用泡沫塑料板材或输油管等材料。
但是相比较于其它隔音材料,泡沫塑料的隔声效果甚至略逊一筹,且相对较易燃。
4.总结建筑隔声技术和材料在建筑设计和装修过程中,是非常重要的一环。
隔声的原理隔声是指利用各种材料和结构,使声音在一定范围内不能传播,或者减少声音的传播。
隔声原理是一种物理现象,它是通过吸收、反射、隔离等方式来实现的。
在日常生活和工程领域中,隔声技术被广泛应用,比如在建筑物、交通工具、音响设备等方面。
本文将从吸声、反射和隔离三个方面来探讨隔声的原理。
首先,吸声是隔声的重要原理之一。
声音在传播过程中会与物体表面发生交互作用,一部分能量被吸收,一部分被反射。
因此,通过在声音传播路径上设置吸声材料,可以有效地减少声音的传播。
常见的吸声材料包括吸音棉、泡沫塑料、玻璃纤维等,它们能够将声波转化为微小的热能,从而减少声音的反射和传播,达到隔声的效果。
其次,反射也是实现隔声的重要手段。
当声波遇到硬表面时,会发生反射现象,一部分声音被反射回原来的传播方向,从而减少声音的传播范围。
因此,在设计隔声结构时,可以通过设置反射面,使声音发生反射,从而减少声音的传播。
比如在音响室、录音棚等场所,通过设置合理的反射面结构,可以实现声音的控制和隔离,提高音质和录音效果。
最后,隔离也是实现隔声的重要手段。
隔离是通过设置物理屏障,阻止声音的传播。
常见的隔离材料包括隔音墙、隔音窗、隔音门等,它们能够有效地阻止声音的传播,从而实现隔声的效果。
在建筑物、交通工具等场所,通过合理设置隔离结构,可以有效地减少外界噪音的干扰,提高室内环境的舒适度。
综上所述,隔声的原理主要包括吸声、反射和隔离三个方面。
通过合理应用吸声材料、反射结构和隔离屏障,可以有效地实现隔声效果,提高环境的舒适度和声音的质量。
隔声技术在日常生活和工程领域中具有重要的应用价值,对于改善生活环境和提高工作效率具有重要意义。
隔声罩的原理与应用1. 引言随着城市化的发展和人们生活水平的提高,噪音污染越来越严重,对人们的身心健康产生了很大的影响。
为了降低噪音对人们的干扰和伤害,隔声罩成为一种常见的解决方案。
本文将介绍隔声罩的原理和应用。
2. 隔声罩的原理隔声罩是一种用于隔离声音的设备,通过具有吸音性能的材料和结构设计来实现隔音效果。
主要原理如下:2.1. 吸音材料隔声罩通常使用吸音材料来衰减声波。
常见的吸音材料包括海绵、岩棉、玻璃纤维等。
这些材料具有开放孔隙结构,能吸收并转换声波的能量成为热能或其他形式的能量。
2.2. 结构设计隔声罩的结构设计也是影响隔音效果的重要因素。
通常采用多层结构和空腔的设计,以增加声波在隔声罩内的反射和散射,从而减少声波透射到外部环境中的几率。
3. 隔声罩的应用隔声罩有广泛的应用领域,包括以下几个方面:3.1. 工业领域在工业生产过程中,机械设备的噪音是一个常见问题。
隔声罩可以用于包围噪音源,有效降低噪音对周围环境和工作人员的影响。
例如,工厂车间中的风扇、机器设备等都可以通过隔声罩来减少噪音的传播。
3.2. 建筑领域在建筑领域,隔声罩可以用于各种场景,如办公室、会议室、音乐厅等。
它可以减少外部噪音的干扰,提供安静的工作和生活环境。
同时,在公共场所中,如机场、火车站等,隔声罩也可以减少噪音对旅客的干扰。
3.3. 交通领域隔声罩在交通领域的应用主要是减少交通噪音的传播。
比如高速公路,可以设置隔离带,利用隔声罩来减少车辆噪音对周围居民的影响。
同时,在城市地铁建设中,也可以采用隔声罩技术来降低列车行驶噪音。
3.4. 医疗领域在医疗领域,隔声罩常用于手术室、诊所和实验室等场所。
它可以减少外界噪音对医护人员和患者的干扰,提供一个安静的工作和治疗环境。
这对于手术的精确性和患者的恢复至关重要。
3.5. 生活领域在家庭生活中,隔声罩可以用于卧室、书房和娱乐室等场所。
它可以提供一个安静的休息和学习环境,减少来自外界的噪音干扰,提高生活品质。
吸声和隔声的原理及应用吸声原理吸声是指通过某些材料或结构来减轻声波的反射和传播,从而达到减少噪音的目的。
吸声的原理主要包括以下几点:1.材料吸音特性:吸声材料通常具有较高的孔隙度和表面积,能够将入射声波转化为内部能量,并通过材料内部的摩擦、扭转等机制将声能转化为热能,从而实现吸声效果。
2.多层结构:吸声材料往往采用多层结构,通过不同布局和密度的材料层次,能够有效地扩大吸声频带,提高吸声效果。
3.几何形状:吸声材料的几何形状也影响着吸声效果。
常见的吸声材料形状包括泡沫、纤维等,这些形状能够散射声波并对其产生吸收作用。
吸声应用吸声技术在多个领域有着广泛的应用。
以下是吸声技术在一些重要领域的应用示例:1.建筑工程:吸声技术在建筑工程中被广泛应用于改善室内的声学环境。
例如,在会议室、录音棚等需要较低噪音的场所,常常使用各种吸声材料进行隔音处理,以便提供更好的声音传播效果。
2.交通工具:吸声材料在汽车、火车、飞机等交通工具中的应用也非常常见。
例如,汽车内部采用吸音材料可以减少驾驶过程中的噪音干扰,提高乘坐舒适度和安全性。
3.电子设备:在电子设备中,吸声材料可以减少电子设备工作过程中产生的噪音,提高设备的可靠性和使用体验。
常见的应用包括电脑机箱、手机等。
隔声原理隔声是指通过隔离材料或结构来减少声波的传播,从而达到阻止噪音传递的目的。
隔声的原理主要包括以下几点:1.材料密度:密度较高的材料对声波具有较好的隔声效果。
这是因为高密度的材料比低密度的材料具有更好的质量和振动阻尼能力,能够有效地阻止声波的传播。
常用的隔声材料包括混凝土、砖墙等。
2.隔声结构:合理的隔声结构可以通过多层、不同密度的隔声材料来增加隔声效果。
例如,采用夹层玻璃窗可以有效隔绝室外噪音的传入。
3.隔声缝隙:缝隙是声波传播的通道,适当的填充缝隙能够减少声波的传播。
例如,在建筑工程中,地板与墙体之间的缝隙可采用防振垫等隔声材料填补,以减少噪音的传递。

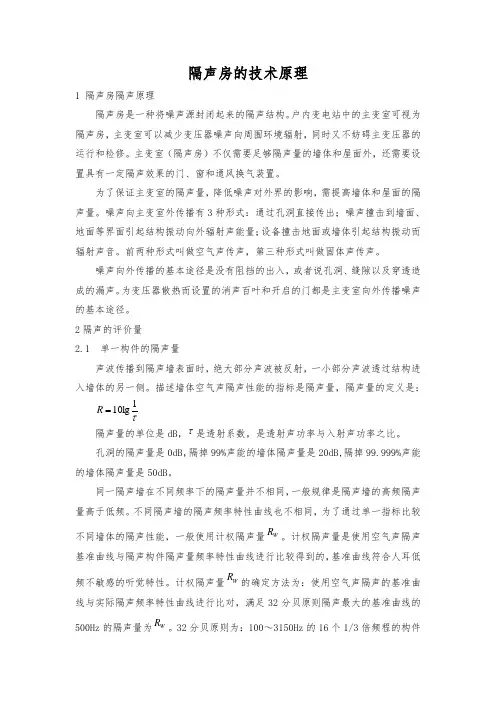

隔声房的技术原理1 隔声房隔声原理隔声房是一种将噪声源封闭起来的隔声结构。
户内变电站中的主变室可视为隔声房,主变室可以减少变压器噪声向周围环境辐射,同时又不妨碍主变压器的运行和检修。
主变室(隔声房)不仅需要足够隔声量的墙体和屋面外,还需要设置具有一定隔声效果的门、窗和通风换气装置。
为了保证主变室的隔声量,降低噪声对外界的影响,需提高墙体和屋面的隔声量。
噪声向主变室外传播有3种形式:通过孔洞直接传出;噪声撞击到墙面、地面等界面引起结构振动向外辐射声能量;设备撞击地面或墙体引起结构振动而辐射声音。
前两种形式叫做空气声传声,第三种形式叫做固体声传声。
噪声向外传播的基本途径是没有阻挡的出入,或者说孔洞、缝隙以及穿透造成的漏声。
为变压器散热而设置的消声百叶和开启的门都是主变室向外传播噪声的基本途径。
2隔声的评价量2.1 单一构件的隔声量声波传播到隔声墙表面时,绝大部分声波被反射,一小部分声波透过结构进入墙体的另一侧。
描述墙体空气声隔声性能的指标是隔声量,隔声量的定义是: τ1lg 10=R隔声量的单位是dB ,τ是透射系数,是透射声功率与入射声功率之比。
孔洞的隔声量是0dB ,隔掉99%声能的墙体隔声量是20dB,隔掉99.999%声能的墙体隔声量是50dB 。
同一隔声墙在不同频率下的隔声量并不相同,一般规律是隔声墙的高频隔声量高于低频。
不同隔声墙的隔声频率特性曲线也不相同,为了通过单一指标比较不同墙体的隔声性能,一般使用计权隔声量W R 。
计权隔声量是使用空气声隔声基准曲线与隔声构件隔声量频率特性曲线进行比较得到的,基准曲线符合人耳低频不敏感的听觉特性。
计权隔声量W R 的确定方法为:使用空气声隔声的基准曲线与实际隔声频率特性曲线进行比对,满足32分贝原则隔声最大的基准曲线的500Hz 的隔声量为W R 。
32分贝原则为:100~3150Hz 的16个1/3倍频程的构件隔声量比基准曲线低的分贝数总和不大于32dB 。

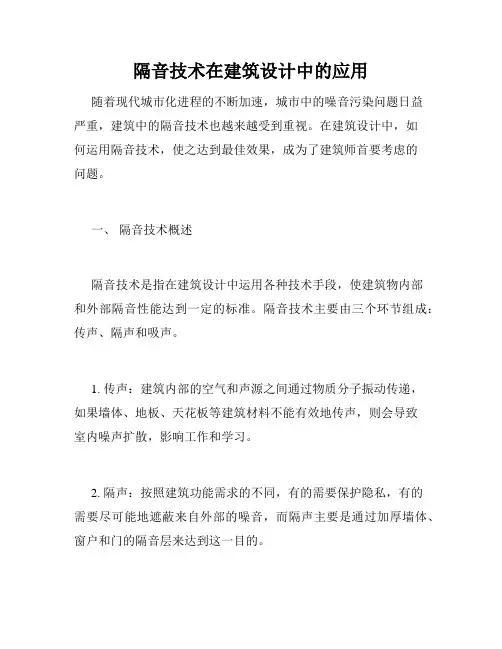

隔音技术在建筑设计中的应用随着现代城市化进程的不断加速,城市中的噪音污染问题日益严重,建筑中的隔音技术也越来越受到重视。
在建筑设计中,如何运用隔音技术,使之达到最佳效果,成为了建筑师首要考虑的问题。
一、隔音技术概述隔音技术是指在建筑设计中运用各种技术手段,使建筑物内部和外部隔音性能达到一定的标准。
隔音技术主要由三个环节组成:传声、隔声和吸声。
1. 传声:建筑内部的空气和声源之间通过物质分子振动传递,如果墙体、地板、天花板等建筑材料不能有效地传声,则会导致室内噪声扩散,影响工作和学习。
2. 隔声:按照建筑功能需求的不同,有的需要保护隐私,有的需要尽可能地遮蔽来自外部的噪音,而隔声主要是通过加厚墙体、窗户和门的隔音层来达到这一目的。
3. 吸声:为了避免在房间内产生过多的噪音反射,往往需要在房间内安装吸音材料。
二、隔音技术在建筑设计中应用广泛,例如学校、医院、酒店、办公楼、会议室、音乐厅等场所都需要使用隔音技术。
1. 学校学校是一个需要安静学习环境的场所,从中小学到大学,都是如此。
无论是课堂还是自习室,都需要有较强的隔音效果,以保证学生的学习效果。
此外,很多学校还设置有音乐教室,既要保证乐器的演奏效果,又要避免噪音影响到其他教室和办公室。
2. 医院医院是一个需要安静的环境,病人需要在安静的环境下恢复。
而在医院中,医疗设备的声音、人声、走路等声音都会影响病人的休息,因此医院要有较强的隔音效果。
3. 酒店酒店是旅行者休息和度假的场所,住客需要有个安静、舒适的环境,尤其是高档酒店,需要提供更加洁净、安静、私密的环境。
隔音技术的好坏,会直接影响睡眠的质量。
4. 办公楼办公楼是人们工作的场所,需要提供一个良好的办公环境,保护每个工作地方的隐私。
而在办公楼中,每个办公室的隔音效果差异可能较大,影响工作效率,因此需要科学的设计。
5. 会议室会议室作为一个重要的场所,隔音效果尤为重要。
完善的隔音技术能够保证会议室内的声音不被外面的噪音影响,并让会议室内的人们更加清晰地听到讲话者的声音。
For personal use only in study and research; not for commercial use隔声声波在空气中传播时,一般用各种易吸收能量的物质消耗声波的能量使声能在传播途径中受到阻挡而不能直接通过的措施,称为隔声。
用构件将噪声源和接收者分开,隔离空气噪声的传播,从而降低噪声污染程度。
采用适当的隔声设施,能降低噪声级20~50分贝。
这些设施包括隔墙、隔声罩、隔声幕和隔声屏障等。
隔声机理如果把单层均匀密实材料的构件(忽略材料的弹性)看作是柔软的,它在受到声波激发时,构件的振幅大小就决定于构件的单位面积质量(称为面密度)、入射声波的声压和频率。
构件越重,频率越高,透射波的振幅就越小,构件的隔声效果也越好。
阐明这一关系的即为质量定律。
在声波垂直入射时构件的隔声量(Ro)可用下式计算:Ro=10 lg|pi/pt|2 =10 lg【1+(ωm/2ρc)2】(dB) 式中pi为入射声压;pt为透射声压;m为面密度;ω为角频率(ω=2πf,f为频率);ρ为空气密度;c为声速。
此式即为垂直入射波的质量定律,其实用公式为:Ro=20 lgm·f-42.5 在无规入射的情况下,对所有方向的入射波进行平均,求出无规入射波的隔声量(R)。
其公式为:R=Ro-10 lg(0.23Ro) R值较Ro值为小,Ro越大,其差值就越大。
单层墙的隔声量同面密度和频率的关系如图1。
上面所述的是忽略材料弹性的理想情况,实际上隔声构件一般是有一定刚度的弹性板,可因吻合现象而降低隔声量。
因此单层均匀密实材料板的隔声特性曲线应如图2所示。
图中共振区以下,板的隔声量由弹性的劲度控制。
在质量控制区以上产生的临界频率处的低谷,是由吻合效应引起的。
吻合效应投射于构件板面上的声波速度与板上弯曲速度相一致时产生的现象。
如图3所示,设某一时刻斜入射声波a到达板上A点,使板产生振动,经过时间t后,弯曲波到达B点,其波长为λB,传播速度为cB。
混凝土隔声技术及其应用一、引言随着城市化进程的加快,人们对居住环境的要求越来越高,其中一个重要的需求就是居住空间的隔音效果。
而混凝土隔声技术作为其中一种主流的隔音技术,已经得到了广泛的应用。
本文将从混凝土隔声技术的原理、分类、优缺点及应用方面进行探讨。
二、混凝土隔声技术的原理混凝土隔声技术是通过改变声波在混凝土中传递的方式来达到隔音的效果。
混凝土材料具有良好的密实性和重量,可以有效地吸收和反射声波,从而减少声波的传递和扩散。
具体来说,混凝土隔声技术的原理主要包括以下两个方面:1.声波的吸收混凝土材料具有良好的吸声性能,可以将声波吸收并转化为热能。
混凝土中的孔隙和微小的凹凸面可以增加声波与材料表面的接触面积,从而增加能量的损失,达到吸声效果。
此外,混凝土的密实性也能够减少声波的穿透和扩散。
2.声波的反射混凝土材料的重量和密度可以使其成为较好的声波反射体。
当声波碰到混凝土表面时,一部分能量会被反射回去,从而减少声波在材料中传递的能量。
通过设计混凝土的表面形态和混凝土层的厚度,可以有效地控制声波的反射。
三、混凝土隔声技术的分类基于混凝土隔声的原理和应用,混凝土隔声技术主要可以分为以下几类:1.混凝土吸声板混凝土吸声板是一种利用混凝土材料吸声性能的隔音材料。
其主要通过混凝土表面的形态和材料的密度来实现吸声效果。
通常,混凝土吸声板的表面会被制成凹凸不平的形态,以增加声波与表面的接触面积,从而增加吸声效果。
与传统的吸声板材料相比,混凝土吸声板具有更好的耐久性和可靠性。
2.混凝土隔声墙混凝土隔声墙是一种利用混凝土材料反射声波的隔音材料。
其主要通过混凝土材料的重量和密度来实现反射效果。
混凝土隔声墙通常分为单层和多层结构,其中多层结构可以通过不同的材料和密度来增加反射效果。
与传统的隔音墙材料相比,混凝土隔声墙具有更好的隔音效果和更长的使用寿命。
3.混凝土隔音地板混凝土隔音地板是一种利用混凝土材料吸声和反射声波的隔音材料。
