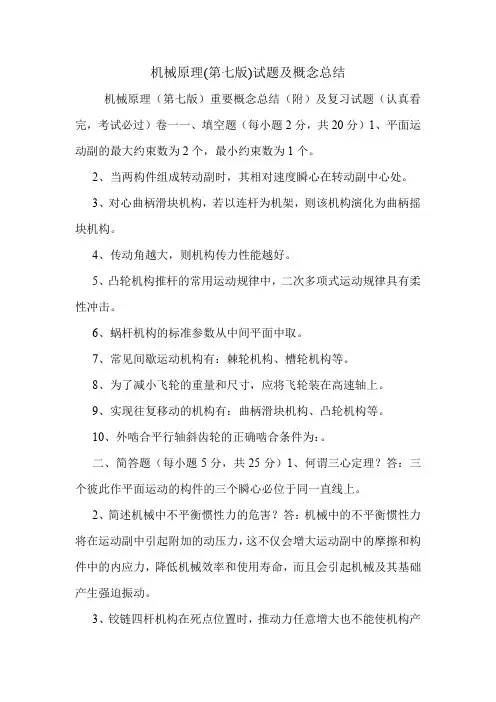

机械原理(第七版)试题及概念总结
- 格式:doc
- 大小:1.48 MB
- 文档页数:18
机械原理(第七版)重要概念总结(附)及复习试题 (认真看完,考试必过)
卷一 一、填空题(每小题2分,共20分)
1、 平面运动副的最大约束数为 2 个 ,最小
约束数为 1 个。
2、 当两构件组成转动副时,其相对速度瞬心在
转动副中心 处。
3、 对心曲柄滑块机构,若以连杆为机架,则该机构演
化为 曲柄摇块机构 。
4、 传动角越大,则机构传力性能越 好 。
5、 凸轮机构推杆的常用运动规律中,二次多项式运动
规律具有 柔性 冲击。
6、 蜗杆机构的标准参数从 中间平面 中取。
7、 常见间歇运动机构有: 棘轮机构 、 槽轮
机构 等。
8、 为了减小飞轮的重量和尺寸,应将飞轮装在 高
速 轴上。
9、 实现往复移动的机构有: 曲柄滑块机
构 、 凸轮机构 等。
10、 外啮合平行轴斜齿轮的正确啮合条件为:
212121n n n n m m ααββ==-=,, 。
二、简答题(每小题5分,共25分)
1、何谓三心定理?
答:三个彼此作平面运动的构件的三个瞬心必位于同一
直线上 。
2、 简述机械中不平衡惯性力的危害?
答:机械中的不平衡惯性力将在运动副中引起附加的动
压力,这不仅会增大运动副中的摩擦和构件中的内应
力,降低机械效率和使用寿命,而且会引起机械及其基
础产生强迫振动。
3、 铰链四杆机构在死点位置时,推动力任意增大也不
能使机构产生运动,这与机构的自锁现象是否相
同?试加以说明?
答:(1)不同。
(2)铰链四杆机构的死点指:传动角=0度时,主动
件通过连杆作用于从动件上的力恰好通过其回转中心,
而不能使从动件转动,出现了顶死现象。
死点本质:驱动力不产生转矩。
机械自锁指:机构的机构情况分析是可以运动
的,但由于摩擦的存在,却会出现无论如何增大驱动力,
也无法使其运动的现象。
自锁的本质是:驱动力引起的摩擦力 大于等
于 驱动力的有效分力。
4、 棘轮机构与槽轮机构均可用来实现从动轴的单向间
歇转动,但在具体的使用选择上,又有什么不同?
答:棘轮机构常用于速度较低和载荷不大的场合,而且
棘轮转动的角度可以改变。槽轮机构较棘轮机构工作平
稳,但转角不能改变。
5、 简述齿廓啮合基本定律。
答:相互啮合传动的一对齿轮,在任一位置时的传动比,
都与其连心线被其啮合齿廓在接触点处的公法线所分
成的两段成反比。
三、计算题(共45分) 1、绘制偏心轮机构简图(草图),并求机构自由度。(10分)
1
2
3
4 A
B C
其中A 、B 、C 处各有一个转动副;A 处有一个移动副;即0',
0,4,
3====F p p n h l ;所以该机构自由
度为: 1
004233'
)2(3=-+⨯-
⨯=-+-=)(F p p n F h l
向径mm r K 65=的点K
2、已知一条渐开线,其基圆半径mm r b 50=,试求该渐开线在处的曲率半径K ρ,压力角K α及展角。(5分)
mm r r b k k 5.4150652222=-=-=ρ
︒===69.36)50
5
.41(
)(
actg r actg b
k
k ρα ︒==-
︒=-=14.6107.0180
9.369.36tan tan 弧度π
ααθk k k 3、试求机构在图示位置的全部瞬心。(5分)
62
3
424=⨯=
C ➢ 见图该机构有构件数n=4;所以瞬心数为:
(1)P 12、P 23 、P 34可直接判断获得,分别在A 、B 、C 点处。 (2)构件1、4组成移动副,所以P 14 在垂直导路的无穷远处。 (3)求P 13?构件1、3非直接接触,采用三心定理。
● P 13在构件1、2、3形成的三个瞬心构成的直线上,即直线AB 上 ● P 13同时也在构件1、3、4形成的三个瞬心构成的直线上,即直线c ’c ’’上
● 所以P 13在直线AB 与直线c ’c ’’的交点处,
当AB 垂直BC 时,AB//c ’c ’’,此时,P 13在垂直BC
的无穷
远处。
(4)求P24?构件2、4非直接接触,采用三心定理。
● P 24在构件1、2、4形成的三个瞬心构成的直线上,即直线AB 上
● P 24同时也在构件2、3、4形成的三个瞬心构成的直线上,即直线BC 上 ● 所以P 24在直线AB 与直线BC 的交点处,即B 点。
4、 在图示的电动卷扬机中,已知其每一对齿轮的效率3,'22,1ηη和,以及鼓轮的效率4η均为0.95,滑轮的效率
96.05=η,载荷kN Q 50=,其上升的速度s m v /2.0=,求电动机的功率。(10分)
解:工作机效率为:KW Qv P 102.050=⨯==工 机构总效率为:82.096.095.03
543'22,1=⨯==ηηηηη 电动机功率为:KW P P 2.1282
.010
==
=
η
工
电机 5、 图示的轮系中,已知各轮齿数为
32,64,36',34,3243221=====z z z z z ,
A P 12
B C
P 34 P 24 P 23 1
2
3 1
4 P 14 ∞ c’
c'’
