第二章平面机构的结构分析题2-1 图a所示为一简易冲床的初拟设计方案。
设计者的思路是：动力由齿轮1输入，使轴A连续回转；而固装在轴A上的凸轮2与杠杆3组成的凸轮机构使冲头4上下运动，以达到冲压的目的。
试绘出其机构运动简图（各尺寸由图上量取），分析是否能实现设计意图，并提出修改方案。
解：1)取比例尺,绘制机构运动简图。
(图2-1a) 2)要分析是否能实现设计意图,首先要计算机构的自由度。
尽管此机构有4个活动件，但齿轮1和凸轮2是固装在轴A上，只能作为一个活动件，故3=n3=lp1=hp原动件数不等于自由度数，此简易冲床不能运动，即不能实现设计意图。
分析：因构件3、4与机架5哥很爱你~~你懂得，哥很费解！！！和运动副B、C、D组成不能运动的刚性桁架。
故需增加构件的自由度。
3)提出修改方案：可以在机构的适当位置增加一个活动构件和一个低副，或用一个高副来代替一个低副。
(1) 在构件3、4之间加一连杆及一个转动副(图2-1b)。
(2) 在构件3、4之间加一滑块及一个移动副(图2-1c)。
(3) 在构件3、4之间加一滚子(局部自由度)及一个平面高副(图2-1d)。
讨论：增加机构自由度的方法一般是在适当位置上添加一个构件（相当于增加3个自由度）和1个低副（相当于引入2个约束），如图2-1（b）（c）所示，这样就相当于给机构增加了一个自由度。
用一个高副代替一个低副也可以增加机构自由度，如图2-1（d）所示。
题2-2 图a所示为一小型压力机。
图上，齿轮1与偏心轮1’为同一构件，绕固定轴心O连续转动。
在齿轮5上开有凸轮轮凹槽，摆杆4上的滚子6嵌在凹槽中，从而使摆杆4绕C 轴上下摆动。
同时，又通过偏心轮1’、连杆2、滑杆3使C轴上下移动。
最后通过在摆杆4的叉槽中的滑块7和铰链G使冲头8实现冲压运动。
试绘制其机构运动简图，并计算自由度。
解：分析机构的组成：此机构由偏心轮1’（与齿轮1固结）、连杆2、滑杆3、摆杆4、齿轮5、滚子6、滑块7、冲头8和机架9组成。

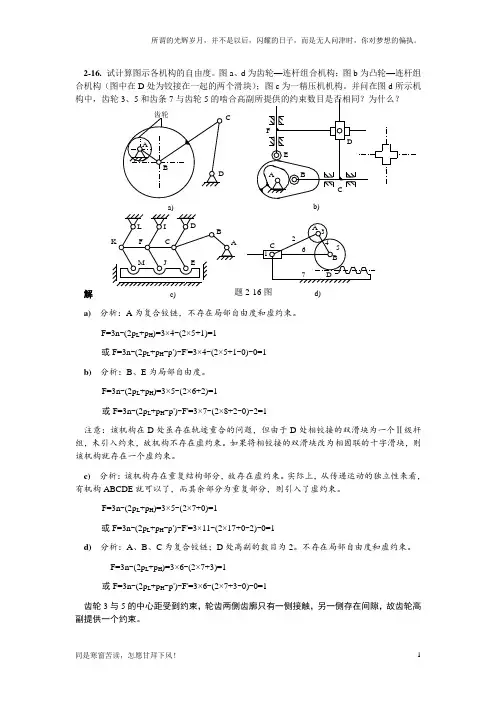

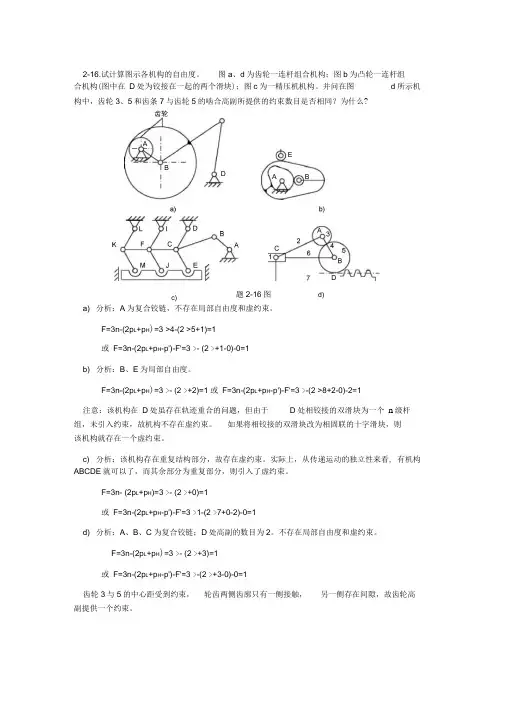

2-16.试计算图示各机构的自由度。
图a 、d 为齿轮一连杆组合机构；图b 为凸轮一连杆组合机构(图中在 D 处为铰接在一起的两个滑块)；图c 为一精压机机构。
并问在图 d 所示机构中，齿轮3、5和齿条7与齿轮5的啮合高副所提供的约束数目是否相同？为什么?a) 分析：A 为复合铰链，不存在局部自由度和虚约束。
F=3n-(2p L +p H )=3 >4-(2 >5+1)=1或 F=3n-(2p L +p H -p')-F'=3 >- (2 >+1-0)-0=1 b) 分析：B 、E 为局部自由度。
F=3n-(2p L +p H )=3 >- (2 >+2)=1 或 F=3n-(2p L +p H -p')-F'=3 >-(2 >8+2-0)-2=1 注意：该机构在 D 处虽存在轨迹重合的问题，但由于D 处相铰接的双滑块为一个 n 级杆组，未引入约束，故机构不存在虚约束。
如果将相铰接的双滑块改为相固联的十字滑块，则 该机构就存在一个虚约束。
c) 分析：该机构存在重复结构部分，故存在虚约束。
实际上，从传递运动的独立性来看, 有机构ABCDE 就可以了，而其余部分为重复部分，则引入了虚约束。
F=3n- (2p L +p H )=3 >- (2 >+0)=1或 F=3n-(2p L +p H -p')-F'=3 >1-(2 >7+0-2)-0=1d) 分析：A 、B 、C 为复合铰链；D 处高副的数目为2。
不存在局部自由度和虚约束。
F=3n-(2p L +p H )=3 >- (2 >+3)=1 或 F=3n-(2p L +p H -p')-F'=3 >-(2 >+3-0)-0=1齿轮3与5的中心距受到约束， 轮齿两侧齿廓只有一侧接触， 另一侧存在间隙，故齿轮高副提供一个约束。
机械原理作业集答案详解 第二章平面机构的结构分析题2-1 图a 所示为一简易冲床的初拟设计方案。
设计者的思路是：动力由齿轮1输入，使轴A 连续回转；而固装在轴A 上的凸轮2与杠杆3组成的凸轮机构使冲头4上下运动，以达到冲压的目的。
试绘出其机构运动简图（各尺寸由图上量取），分析是否能实现设计意图，并提出修改方案。
解：1)取比例尺,绘制机构运动简图。
(图2-1a) 2)要分析是否能实现设计意图,首先要计算机构的自由度。
尽管此机构有4个活动件，但齿轮1和凸轮2是固装在轴A 上，只能作为一个活动件，故3=n 3=l p 1=h p01423323=-⨯-⨯=--=h l p p n F原动件数不等于自由度数，此简易冲床不能运动，即不能实现设计意图。
分析：因构件3、4与机架5和运动副B 、C 、D 组成不能运动的刚性桁架。
故需增加构件的自由度。
3)提出修改方案：可以在机构的适当位置增加一个活动构件和一个低副，或用一个高副来代替一个低副。
(1) 在构件3、4之间加一连杆及一个转动副(图2-1b)。
(2) 在构件3、4之间加一滑块及一个移动副(图2-1c)。
(3) 在构件3、4之间加一滚子(局部自由度)及一个平面高副(图2-1d)。
11(c)题2-1(d)54364(a)5325215436426(b)321讨论：增加机构自由度的方法一般是在适当位置上添加一个构件（相当于增加3个自由度）和1个低副（相当于引入2个约束），如图2-1（b ）（c ）所示，这样就相当于给机构增加了一个自由度。
用一个高副代替一个低副也可以增加机构自由度，如图2-1（d ）所示。
题2-2 图a 所示为一小型压力机。
图上，齿轮1与偏心轮1’为同一构件，绕固定轴心O 连续转动。
在齿轮5上开有凸轮轮凹槽，摆杆4上的滚子6嵌在凹槽中，从而使摆杆4绕C 轴上下摆动。
同时，又通过偏心轮1’、连杆2、滑杆3使C 轴上下移动。
最后通过在摆杆4的叉槽中的滑块7和铰链G 使冲头8实现冲压运动。
2-16. 试计算图示各机构的自由度。
图a 、d 为齿轮—连杆组合机构；图b 为凸轮—连杆组合机构（图中在D 处为铰接在一起的两个滑块）；图c 为一精压机机构。
并问在图d 所示机构中，齿轮3、5和齿条7与齿轮5解a) 分析：A 为复合铰链，不存在局部自由度和虚约束。
F=3n -(2p L +p H )=3×4-(2×5+1)=1或F=3n -(2p L +p H -p')-F'=3×4-(2×5+1-0)-0=1 b) 分析：B 、E 为局部自由度。
F=3n -(2p L +p H )=3×5-(2×6+2)=1或F=3n -(2p L +p H -p')-F'=3×7-(2×8+2-0)-2=1注意：该机构在D 处虽存在轨迹重合的问题，但由于D 处相铰接的双滑块为一个Ⅱ级杆组，未引入约束，故机构不存在虚约束。
如果将相铰接的双滑块改为相固联的十字滑块，则该机构就存在一个虚约束。
c) 分析：该机构存在重复结构部分，故存在虚约束。
实际上，从传递运动的独立性来看，有机构ABCDE 就可以了，而其余部分为重复部分，则引入了虚约束。
F=3n -(2p L +p H )=3×5-(2×7+0)=1或F=3n -(2p L +p H -p')-F'=3×11-(2×17+0-2)-0=1d) 分析：A 、B 、C 为复合铰链；D 处高副的数目为2。
不存在局部自由度和虚约束。
F=3n -(2p L +p H )=3×6-(2×7+3)=1或F=3n -(2p L +p H -p')-F'=3×6-(2×7+3-0)-0=1齿轮3与5的中心距受到约束，轮齿两侧齿廓只有一侧接触，另一侧存在间隙，故齿轮高副提供一个约束。
机械原理孙恒课后答案【篇一：机械原理(第七版) 孙桓主编第7章】ss=txt>1.设某机器的等效转动惯量为常数，则该机器作匀速稳定运转的条件是，作变速稳定运转的条件是。
2.机器中安装飞轮的原因，一般是为了，同时还可获得的效果。
3.在机器的稳定运转时期，机器主轴的转速可有两种不同情况，即稳定运转，在前一种情况，机器主轴速度是，在后一种情况，机器主轴速度是。
4.机器中安装飞轮的目的是和。
7.机器等效动力学模型中的等效质量(转动惯量)是根据的原则进行转化的，因而它的数值除了与各构件本身的质量（转动惯量)有关外，还与。
8.机器等效动力学模型中的等效力(矩)是根据则进行转化的，等效质量(转动惯量)是根据的原则进行转化的。
9.机器等效动力模型中的等效力(矩)是根据的原则进行转化的，因而它的数值除了与原作用力(矩)的大小有关外，还与有关。
10.若机器处于起动(开车)阶段，则机器的功能关系应是，机器主轴转速的变化情况将是。
11.若机器处于停车阶段，则机器的功能关系应是，机器主轴转速的变化情况将是。
12.用飞轮进行调速时，若其它条件不变，则要求的速度不均匀系数越小，飞轮的转动惯量将越，在满足同样的速度不均匀系数条件下，为了减小飞轮的转动惯量，应将飞轮安装在轴上。
13.当机器运转时，由于负荷发生变化使机器原来的能量平衡关系遭到破坏，引起机器运转速度的变化，称为，为了重新达到稳定运转，需要采用来调节。
14.在机器稳定运转的一个运动循环中，运动构件的重力作功等于因为。
15.机器运转时的速度波动有速度波动两种，前者采用，后者采用进行调节。
16.若机器处于变速稳定运转时期，机器的功能特征应有，它的运动特征是。
17.当机器中仅包含机构时，等效动力学模型中的等效质量(转动惯量)是常量，若机器中包含机构时，等效质量(转动惯量)是机构位置的函数。
18.设作用于机器从动件上的外力(矩)为常量，且当机器中仅包含机构时，等效到主动件上的等效动力学模型中的等效力(矩)亦是常量，若机器中包含机构时，等效力(矩)将是机构位置的函数。
机械原理习题答案篇一：机械原理_课后习题答案第七版《机械原理》作业题解第二章机构的结构分析F＝3n2plph＝3×2×1＝034F=3n?=3×4?=174385291-1’F=3n??F’=3×8??1=1篇二：机械原理第七版西北工业大学习题答案.doc第二章平面机构的结构分析题2-1图a所示为一简易冲床的初拟设计方案。
设计者的思路是：动力由齿轮1输入，使轴A连续回转；而固装在轴A上的凸轮2与杠杆3组成的凸轮机构使冲头4上下运动，以达到冲压的目的。
试绘出其机构运动简图（各尺寸由图上量取），分析是否能实现设计意图，并提出修改方案。
解：1)取比例尺,绘制机构运动简图。
2)要分析是否能实现设计意图,首先要计算机构管此机构有4个活动件，但齿轮1和凸轮2是固装能作为一个活动件，故n?3pl?3ph?1F?3n?2pl?ph?3?3?2?4?1?0的自由度。
尽在轴A上，只原动件数不等于自由度数，此简易冲床不能运动，即不能实现设计意图。
分析：因构件3、4与机架5和运动副B、c、D组成不能运动的刚性桁架。
故需增加构件的自由度。
3)提出修改方案：可以在机构的适当位置增加一个活动构件和一个低副，或用一个高副来代替一个低副。
在构件3、4之间加一连杆及一个转动副。
在构件3、4之间加一滑块及一个移动副。
在构件3、4之间加一滚子及一个平面高副。
置上添加一个构件（相当于增加3个自由度）和1个低副（相当于引入2个约束），如图2-1（b）（c）所示，这样就相当于给机构增加了一个自由度。
用一个高副代替一个低副也可以增加机构自由度，如图2-1（d）所示。
题2-2图a所示为一小型压力机。
图上，齿轮1与偏心轮1’为同一构件，绕固定轴心o连续转动。
在齿轮5上开有凸轮轮凹槽，摆杆4上的滚子6嵌在凹槽中，从而使摆杆4绕c轴上下摆动。
同时，又通过偏心轮1’、连杆2、滑杆3使c轴上下移动。
最后通过在摆杆4的叉槽中的滑块7和铰链G使冲头8实现冲压运动。
《机械原理(第七版)》精选复习题（含答案）一、填空题01.两构件通过点、线接触而构成的运动副称为( 高副 )；两构件通过面接触构成的运动副称为( 低副 )。
02.在其它条件相同时，槽面摩擦大于平面摩擦，其原因是( 正压力分布不均 )。
03.设螺纹的升角为λ，接触面的当量摩擦系数为（fv）,则螺旋副自锁的条件为( 螺纹升角小于螺旋副的当量摩擦角.)。
04.对心曲柄滑块机构以曲柄为原动件时，其最大传动角γ为（90度 )。
05.曲柄滑块机构是改变曲柄摇杆机构中的( 摇杆长度和形状 )而形成的。
在曲柄滑块机构中改变( 曲柄 )而形成偏心轮机构。
在曲柄滑块机构中以( 曲柄 )作机架而得到回转导杆机构。
07.内啮合斜齿圆柱齿轮传动的正确啮合条件是( 模数和压力角应分别相等且螺旋角相同 )。
08.一对斜齿圆柱齿轮传动的重合度由( 端面重合度，轴向重合度 )两部分组成,斜齿轮的当量齿轮是指( 以法向压力角为压力角，以法向模数为模数作的 )的直齿轮;09.3个彼此作平面平行运动的构件间共有( 3 )个速度瞬心,这几个瞬心必定位于( 同一条直线上 )上;10.含有6个构件的平面机构,其速度瞬心共有( 15 )个,其中有( 5 )个是绝对瞬心,有( 10 )个是相对瞬心;11.12.在凸轮机构推杆的四种常用运动规律中( 一次多项式 ) 运动规律有刚性冲击, ( 二次多项式 ) 运动规律有柔性冲击; ( 正弦 ) 运动规律无冲击;13.凸轮的基圆半径是指( 凸轮回转轴心 )至 ( 凸轮 )最小半径。
14.在设计凸轮机构时，凸轮的基圆半径取得越( 小 )，所设计的机构就越紧凑，但是压力角越( 大 )，使机构的工作情况变坏。
15.在平面机构中，具有两个约束的运动副是（转动）副或（移动）副；具有一个约束的运动副是（平面高）副。
16.一个采取负变位修正的直齿圆柱齿轮与同样基本参数的标准齿轮相比较，其（齿顶）圆及（齿根）圆变小了；而（基）圆及（分度）圆有大小则没有变。
第二章平面机构的结构分析题2-1 图a 所示为一简易冲床的初拟设计方案。
设计者的思路是：动力由齿轮1输入，使轴A 连续回转；而固装在轴A 上的凸轮2与杠杆3组成的凸轮机构使冲头4上下运动，以达到冲压的目的。
试绘出其机构运动简图（各尺寸由图上量取），分析是否能实现设计意图，并提出修改方案。
解：1)取比例尺,绘制机构运动简图。
(图2-1a) 2)要分析是否能实现设计意图,首先要计算机构的自由度。
尽管此机构有4个活动件，但齿轮1和凸轮2是固装在轴A 上，只能作为一个活动件，故3=n 3=l p 1=h p01423323=-⨯-⨯=--=h l p p n F原动件数不等于自由度数，此简易冲床不能运动，即不能实现设计意图。
分析：因构件3、4与机架5和运动副B 、C 、D 组成不能运动的刚性桁架。
故需增加构件的自由度。
3)提出修改方案：可以在机构的适当位置增加一个活动构件和一个低副，或用一个高副来代替一个低副。
(1) 在构件3、4之间加一连杆及一个转动副(图2-1b)。
(2) 在构件3、4之间加一滑块及一个移动副(图2-1c)。
(3) 在构件3、4之间加一滚子(局部自由度)及一个平面高副(图2-1d)。
11(c)题2-1(d)54364(a)5325215436426(b)321讨论：增加机构自由度的方法一般是在适当位置上添加一个构件（相当于增加3个自由度）和1个低副（相当于引入2个约束），如图2-1（b ）（c ）所示，这样就相当于给机构增加了一个自由度。
用一个高副代替一个低副也可以增加机构自由度，如图2-1（d ）所示。
题2-2 图a 所示为一小型压力机。
图上，齿轮1与偏心轮1’为同一构件，绕固定轴心O 连续转动。
在齿轮5上开有凸轮轮凹槽，摆杆4上的滚子6嵌在凹槽中，从而使摆杆4绕C 轴上下摆动。
同时，又通过偏心轮1’、连杆2、滑杆3使C 轴上下移动。
最后通过在摆杆4的叉槽中的滑块7和铰链G 使冲头8实现冲压运动。
《机械原理(第七版)》精选复习题（含答案）一、填空题01.两构件通过点、线接触而构成的运动副称为( 高副 )；两构件通过面接触构成的运动副称为( 低副)。
02.在其它条件相同时，槽面摩擦大于平面摩擦，其原因是( 正压力分布不均 )。
03.设螺纹的升角为λ，接触面的当量摩擦系数为（fv）,则螺旋副自锁的条件为( λ≤arctgfv)。
04.对心曲柄滑块机构以曲柄为原动件时，其最大传动角γ为（90度 )。
05.曲柄滑块机构是改变曲柄摇杆机构中的( 摇杆长度和形状 )而形成的。
在曲柄滑块机构中改变( 曲柄 )而形成偏心轮机构。
在曲柄滑块机构中以( 曲柄 )作机架而得到回转导杆机构。
06.用飞轮进行调速时，若其他条件不变，则要求的速度不均匀系数越小，飞轮的转动惯量越( 大 )，在满足同样的速度不均匀系数条件下，为了减小飞轮的转动惯量，最好将飞轮安装在机械的( 高速 )轴上。
07.内啮合斜齿圆柱齿轮传动的正确啮合条件是( 模数和压力角应分别相等且螺旋角相同 )。
08.一对斜齿圆柱齿轮传动的重合度由( 端面重合度，轴向重合度 )两部分组成,斜齿轮的当量齿轮是指( 以法向压力角为压力角，以法向模数为模数作的 )的直齿轮;09.3个彼此作平面平行运动的构件间共有( 3)个速度瞬心,这几个瞬心必定位于( 同一条直线上 )上;10.含有6个构件的平面机构,其速度瞬心共有( 15 )个,其中有( 5 )个是绝对瞬心,有( 10 )个是相对瞬心;11.周期性速度波动和非周期性速度波动的调节方法分别为( 安装飞轮 )和( 使用电动机，使等效的驱动力矩和等效阻力矩彼此相互适应 );12.在凸轮机构推杆的四种常用运动规律中( 一次多项式) 运动规律有刚性冲击, ( 二次多项式 ) 运动规律有柔性冲击; ( 正弦 ) 运动规律无冲击;13.凸轮的基圆半径是指( 凸轮回转轴心 )至 ( 凸轮 )最小半径。
14.在设计凸轮机构时，凸轮的基圆半径取得越( 小)，所设计的机构就越紧凑，但是压力角越( 大)，使机构的工作情况变坏。
